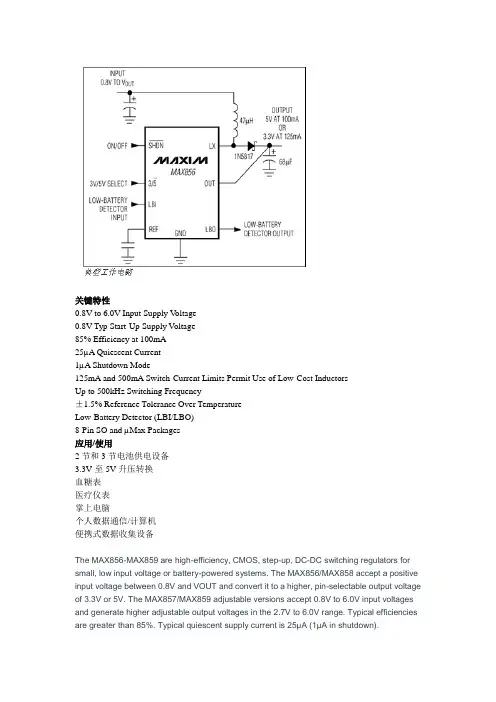

关键特性0.8V to 6.0V Input Supply V oltage0.8V Typ Start-Up Supply V oltage85% Efficiency at 100mA25µA Quiescent Current1µA Shutdown Mode125mA and 500mA Switch-Current Limits Permit Use of Low-Cost InductorsUp to 500kHz Switching Frequency±1.5% Reference Tolerance Over TemperatureLow-Battery Detector (LBI/LBO)8-Pin SO and µMax Packages应用/使用2节和3节电池供电设备3.3V至5V升压转换血糖表医疗仪表掌上电脑个人数据通信/计算机便携式数据收集设备The MAX856-MAX859 are high-efficiency, CMOS, step-up, DC-DC switching regulators for small, low input voltage or battery-powered systems. The MAX856/MAX858 accept a positive input voltage between 0.8V and VOUT and convert it to a higher, pin-selectable output voltage of 3.3V or 5V. The MAX857/MAX859 adjustable versions accept 0.8V to 6.0V input voltages and generate higher adjustable output voltages in the 2.7V to 6.0V range. Typical efficiencies are greater than 85%. Typical quiescent supply current is 25µA (1µA in shutdown).The MAX856-MAX859 combine ultra-low quiescent supply current and high efficiency to give maximum battery life. An internal MOSFET power transistor permits high switching frequencies. This benefit, combined with internally set peak inductor current limits, permits the use of small, low-cost inductors. The MAX856/MAX857 have a 500mA peak inductor current limit. The MAX858/MAX859 have a 125mA peak inductor current limit.。

MAX7219是MAXIM公司生产的串行输入/输出共阴极数码管显示驱动芯片，一片MAX7219可驱动8个7段（包括小数点共8段）数字LED、LED条线图形显示器、或64个分立的LED发光二级管。

该芯片具有10MHz传输率的三线串行接口可与任何微处理器相连，只需一个外接电阻即可设置所有LED的段电流。

它的操作很简单，MCU只需通过模拟SPI三线接口就可以将相关的指令写入MAX7219的内部指令和数据寄存器，同时它还允许用户选择多种译码方式和译码位。

此外它还支持多片7219串联方式，这样MCU就可以通过3根线（即串行数据线、串行时钟线和芯片选通线）控制更多的数码管显示。

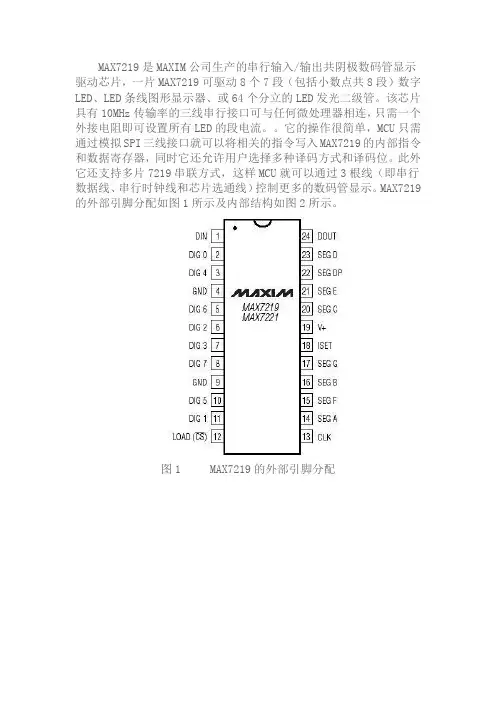

MAX7219的外部引脚分配如图1所示及内部结构如图2所示。

图1 MAX7219的外部引脚分配图2 MAX7219的内部引脚分配各引脚的功能为：DIN：串行数据输入端DOUT：串行数据输出端，用于级连扩展LOAD：装载数据输入CLK：串行时钟输入DIG0~DIG7：8位LED位选线，从共阴极LED中吸入电流SEG A~SEG G DP 7段驱动和小数点驱动ISET：通过一个10k电阻和Vcc相连，设置段电流MAX7219有下列几组寄存器：（如图3）MAX7219内部的寄存器如图3，主要有：译码控制寄存器、亮度控制寄存器、扫描界限寄存器、关断模式寄存器、测试控制寄存器。

编程时只有正确操作这些寄存器，MAX7219才可工作。

图 3 MAX7219内部的相关寄存器分别介绍如下：（１）译码控制寄存器（X9H）如图4所示，MAX7219有两种译码方式：B译码方式和不译码方式。

当选择不译码时，8个数据为分别一一对应7个段和小数点位；B译码方式是BCD译码，直接送数据就可以显示。

实际应用中可以按位设置选择B译码或是不译码方式。

图4 MAX7219的译码控制寄存器（２）扫描界限寄存器（XBH）如图5所示，此寄存器用于设置显示的LED的个数（1~8），比如当设置为0xX4时，LED 0~5显示。

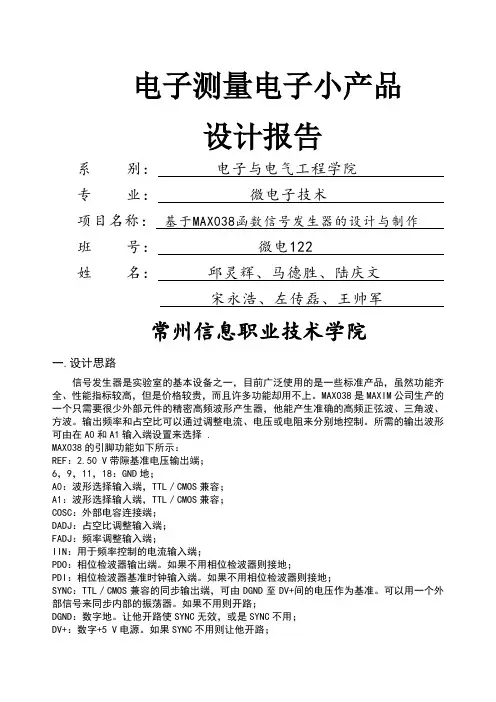

电子测量电子小产品设计报告系别：电子与电气工程学院专业：微电子技术项目名称：基于MAX038函数信号发生器的设计与制作班号：微电122 姓名：邱灵辉、马德胜、陆庆文宋永浩、左传磊、王帅军常州信息职业技术学院一.设计思路信号发生器是实验室的基本设备之一，目前广泛使用的是一些标准产品，虽然功能齐全、性能指标较高，但是价格较贵，而且许多功能却用不上。

MAX038是MAXIM公司生产的一个只需要很少外部元件的精密高频波形产生器，他能产生准确的高频正弦波、三角波、方波。

输出频率和占空比可以通过调整电流、电压或电阻来分别地控制。

所需的输出波形可由在A0和A1输入端设置来选择.MAX038的引脚功能如下所示：REF：2.50 V带隙基准电压输出端；6，9，11，18：GND地；A0：波形选择输入端，TTL／CMOS兼容；A1：波形选择输人端，TTL／CMOS兼容；COSC：外部电容连接端；DADJ：占空比调整输入端；FADJ：频率调整输入端；IIN：用于频率控制的电流输入端；PDO：相位检波器输出端。

如果不用相位检波器则接地；PDI：相位检波器基准时钟输入端。

如果不用相位检波器则接地；SYNC：TTL／CMOS兼容的同步输出端，可由DGND至DV+间的电压作为基准。

可以用一个外部信号来同步内部的振荡器。

如果不用则开路；DGND：数字地。

让他开路使SYNC无效，或是SYNC不用；DV+：数字+5 V电源。

如果SYNC不用则让他开路；V+：+5 V电源；OUT：正弦波、方波或三角波输出端；MAX038 信号发生器二.方案设计2.1信号产生电路该简易信号发生器可以输出三角波、方波、正弦波和阶跃波4种波形;3个固定频率选择;以及10个电压选择。

此外，为了更好的满足大多数实验与电路检测的要求，该信号发生器还可以输出电荷量。

该信号发生器电路主要由信号产生电路、电压电荷输出电路和电源模块三部分组成。

对于三角波、方波、正弦波3种信号，其信号产生电路的核心器件为MAX038，3种输出波形由波形设定端A0，A1控制，其编码如表2所示。
