RS485使用介绍

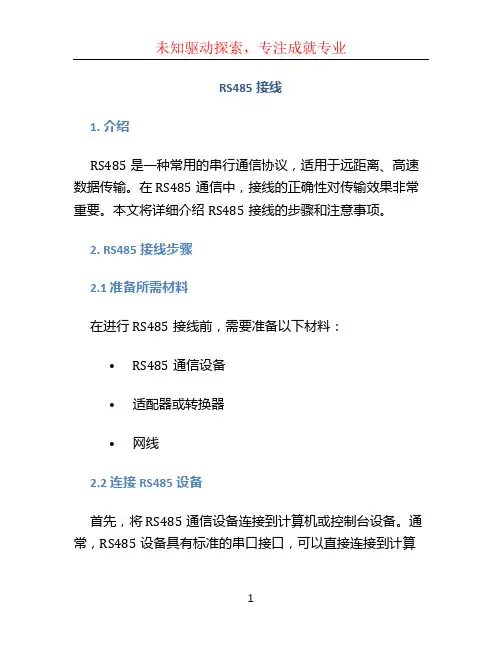

RS485接线1. 介绍RS485是一种常用的串行通信协议，适用于远距离、高速数据传输。

在RS485通信中，接线的正确性对传输效果非常重要。

本文将详细介绍RS485接线的步骤和注意事项。

2. RS485接线步骤2.1 准备所需材料在进行RS485接线前，需要准备以下材料：•RS485通信设备•适配器或转换器•网线2.2 连接RS485设备首先，将RS485通信设备连接到计算机或控制台设备。

通常，RS485设备具有标准的串口接口，可以直接连接到计算机的串口。

如果计算机没有串口接口，可以使用串口转USB 的适配器。

2.3 连接适配器或转换器如果RS485设备的接口类型与计算机或控制台设备的接口类型不匹配，需要使用适配器或转换器来实现连接。

适配器或转换器可以将RS485信号转换为计算机或控制台设备可识别的信号。

2.4 连接网线在进行RS485通信之前，在RS485设备之间需要使用网线进行连接。

通常，RS485设备具有两个端口，分别是A端口和B端口。

将A端口与另一个设备的B端口相连，并将B端口与另一个设备的A端口相连，形成一个环形拓扑结构。

3. RS485接线注意事项在进行RS485接线时，需要注意以下事项：3.1 线序匹配在连接RS485设备之前，需要确保A端口与B端口的线序匹配。

A端口的信号线应与B端口的信号线相连接，保持一致。

线序不匹配会导致通信中断或数据传输错误。

3.2 终端电阻设置在RS485通信线的两端，需要设置终端电阻以提高通信质量。

终端电阻一般为120欧姆，分别连接在A端口和B端口的末端。

3.3 接地连接在进行RS485接线时，需要确保设备之间的接地连接良好。

正确的接地连接可以减少干扰和噪音，提高通信的可靠性。

3.4 监测信号质量在进行RS485通信之前，建议使用专业的仪器来监测信号质量。

通过监测信号质量，可以及时发现并解决通信中的问题，确保数据的准确传输。

4. 总结本文介绍了RS485接线的步骤和注意事项。

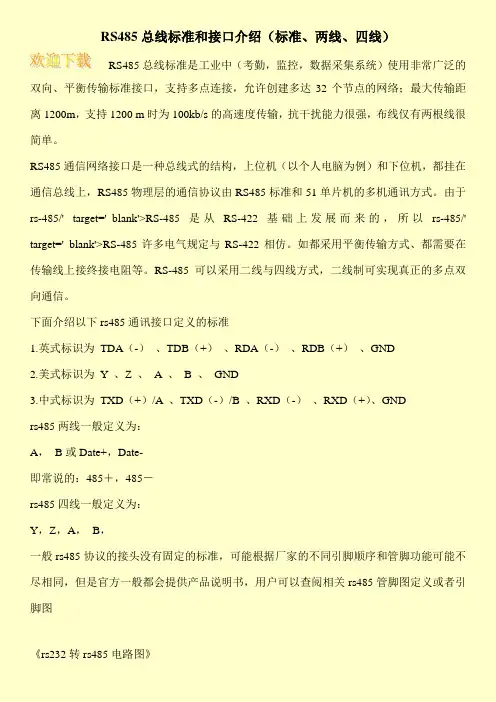

RS485总线标准和接口介绍（标准、两线、四线）RS485总线标准是工业中（考勤，监控，数据采集系统）使用非常广泛的双向、平衡传输标准接口，支持多点连接，允许创建多达32个节点的网络；最大传输距离1200m，支持1200 m时为100kb/s的高速度传输，抗干扰能力很强，布线仅有两根线很简单。

RS485通信网络接口是一种总线式的结构，上位机（以个人电脑为例）和下位机，都挂在通信总线上，RS485物理层的通信协议由RS485标准和51单片机的多机通讯方式。

由于rs-485/' target='_blank'>RS-485是从RS-422基础上发展而来的，所以rs-485/' target='_blank'>RS-485许多电气规定与RS-422相仿。

如都采用平衡传输方式、都需要在传输线上接终接电阻等。

RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信。

下面介绍以下rs485通讯接口定义的标准1.英式标识为TDA（-）、TDB（+）、RDA（-）、RDB（+）、GND2.美式标识为Y 、Z 、A 、B 、GND3.中式标识为TXD（+）/A 、TXD（-）/B 、RXD（-）、RXD（+）、GNDrs485两线一般定义为：A，B或Date+，Date-即常说的：485＋，485－rs485四线一般定义为：Y，Z，A，B，一般rs485协议的接头没有固定的标准，可能根据厂家的不同引脚顺序和管脚功能可能不尽相同，但是官方一般都会提供产品说明书，用户可以查阅相关rs485管脚图定义或者引脚图《rs232转rs485电路图》上图中rs232转rs485电路中hin232（max232可以起到同样的作用但是要贵一点）起到转换pc端rs232接口电平的作用，然后把信号由max485这个芯片转换成485电平由AB 两根线输出，如果接上双绞线信号rs485总线接口的信号的通信距离至少是1千米远。

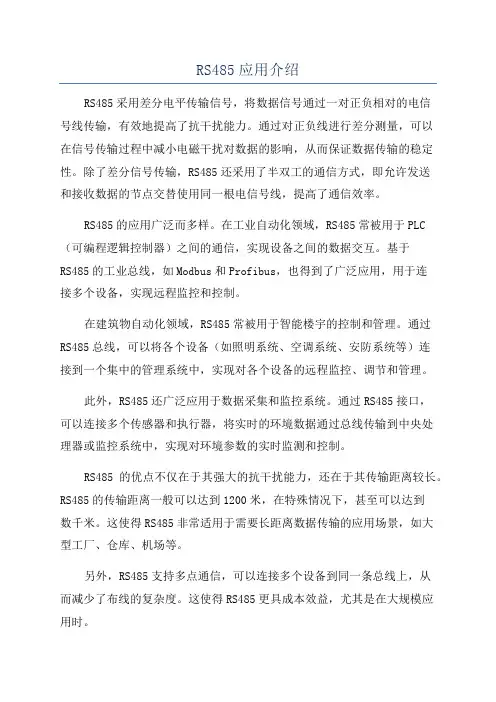

RS485应用介绍RS485采用差分电平传输信号，将数据信号通过一对正负相对的电信号线传输，有效地提高了抗干扰能力。

通过对正负线进行差分测量，可以在信号传输过程中减小电磁干扰对数据的影响，从而保证数据传输的稳定性。

除了差分信号传输，RS485还采用了半双工的通信方式，即允许发送和接收数据的节点交替使用同一根电信号线，提高了通信效率。

RS485的应用广泛而多样。

在工业自动化领域，RS485常被用于PLC （可编程逻辑控制器）之间的通信，实现设备之间的数据交互。

基于RS485的工业总线，如Modbus和Profibus，也得到了广泛应用，用于连接多个设备，实现远程监控和控制。

在建筑物自动化领域，RS485常被用于智能楼宇的控制和管理。

通过RS485总线，可以将各个设备（如照明系统、空调系统、安防系统等）连接到一个集中的管理系统中，实现对各个设备的远程监控、调节和管理。

此外，RS485还广泛应用于数据采集和监控系统。

通过RS485接口，可以连接多个传感器和执行器，将实时的环境数据通过总线传输到中央处理器或监控系统中，实现对环境参数的实时监测和控制。

RS485的优点不仅在于其强大的抗干扰能力，还在于其传输距离较长。

RS485的传输距离一般可以达到1200米，在特殊情况下，甚至可以达到数千米。

这使得RS485非常适用于需要长距离数据传输的应用场景，如大型工厂、仓库、机场等。

另外，RS485支持多点通信，可以连接多个设备到同一条总线上，从而减少了布线的复杂度。

这使得RS485更具成本效益，尤其是在大规模应用时。

虽然RS485在工业自动化等领域有着广泛应用，但也存在一些局限性。

首先，RS485采用串行通信方式，传输速率相对较慢，一般在几十kbps到几百kbps之间，不适合高速数据传输。

其次，RS485通过不同的物理层实现，如电缆、光纤等，因此在布线和接口选型方面需要进行一定的考虑。

综上所述，RS485是一种可靠且灵活的串行通信协议，广泛应用于工业自动化、建筑物自动化和数据采集等领域。

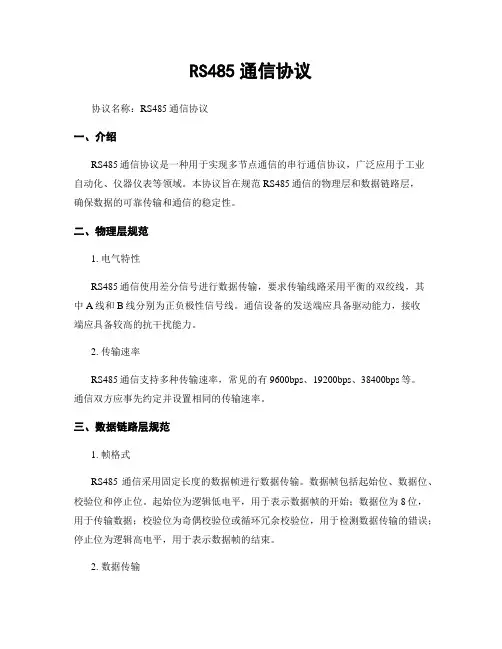

RS485通信协议协议名称：RS485通信协议一、介绍RS485通信协议是一种用于实现多节点通信的串行通信协议，广泛应用于工业自动化、仪器仪表等领域。

本协议旨在规范RS485通信的物理层和数据链路层，确保数据的可靠传输和通信的稳定性。

二、物理层规范1. 电气特性RS485通信使用差分信号进行数据传输，要求传输线路采用平衡的双绞线，其中A线和B线分别为正负极性信号线。

通信设备的发送端应具备驱动能力，接收端应具备较高的抗干扰能力。

2. 传输速率RS485通信支持多种传输速率，常见的有9600bps、19200bps、38400bps等。

通信双方应事先约定并设置相同的传输速率。

三、数据链路层规范1. 帧格式RS485通信采用固定长度的数据帧进行数据传输。

数据帧包括起始位、数据位、校验位和停止位。

起始位为逻辑低电平，用于表示数据帧的开始；数据位为8位，用于传输数据；校验位为奇偶校验位或循环冗余校验位，用于检测数据传输的错误；停止位为逻辑高电平，用于表示数据帧的结束。

2. 数据传输RS485通信采用半双工通信方式，即通信双方可以交替发送和接收数据。

发送端将数据按照帧格式发送到传输线路上，接收端接收到数据后进行校验，并发送确认信号给发送端。

发送端在接收到确认信号后才能发送下一帧数据。

3. 多节点通信RS485通信支持多节点通信，每个节点都有一个唯一的地址。

通信时，发送端在数据帧中指定接收端的地址，只有地址匹配的节点才会接收到数据。

其他节点应将传输线路上的数据忽略。

四、错误处理1. 帧错误如果接收端在接收数据帧时发现帧格式错误或校验错误，应发送错误信号给发送端，发送端应重新发送数据帧。

2. 超时处理如果发送端在发送数据帧后一定时间内未收到确认信号，应认为数据传输失败，需要重新发送数据帧。

五、应用示例以下是一个简单的RS485通信协议应用示例：1. 确定通信双方的地址和传输速率。

2. 发送端将待发送的数据按照帧格式封装，并指定接收端的地址。

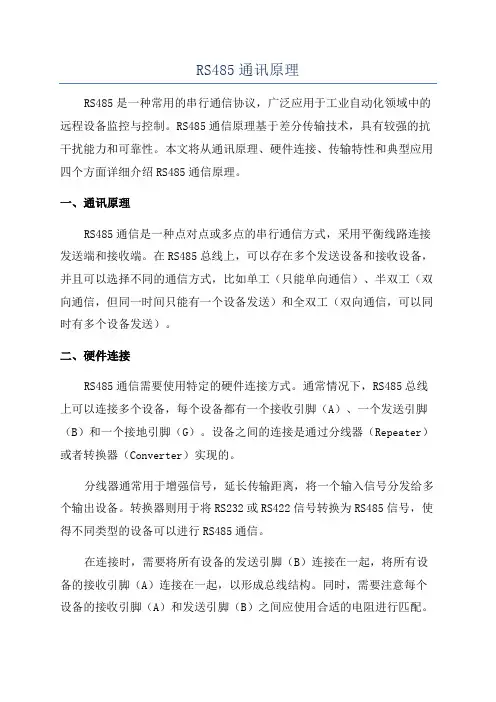

RS485通讯原理RS485是一种常用的串行通信协议，广泛应用于工业自动化领域中的远程设备监控与控制。

RS485通信原理基于差分传输技术，具有较强的抗干扰能力和可靠性。

本文将从通讯原理、硬件连接、传输特性和典型应用四个方面详细介绍RS485通信原理。

一、通讯原理RS485通信是一种点对点或多点的串行通信方式，采用平衡线路连接发送端和接收端。

在RS485总线上，可以存在多个发送设备和接收设备，并且可以选择不同的通信方式，比如单工（只能单向通信）、半双工（双向通信，但同一时间只能有一个设备发送）和全双工（双向通信，可以同时有多个设备发送）。

二、硬件连接RS485通信需要使用特定的硬件连接方式。

通常情况下，RS485总线上可以连接多个设备，每个设备都有一个接收引脚（A）、一个发送引脚（B）和一个接地引脚（G）。

设备之间的连接是通过分线器（Repeater）或者转换器（Converter）实现的。

分线器通常用于增强信号，延长传输距离，将一个输入信号分发给多个输出设备。

转换器则用于将RS232或RS422信号转换为RS485信号，使得不同类型的设备可以进行RS485通信。

在连接时，需要将所有设备的发送引脚（B）连接在一起，将所有设备的接收引脚（A）连接在一起，以形成总线结构。

同时，需要注意每个设备的接收引脚（A）和发送引脚（B）之间应使用合适的电阻进行匹配。

三、传输特性1.多点通信：RS485总线上可以连接多个设备，可以实现点对点、多点对多点等不同的通信方式。

2.抗干扰能力强：差分传输技术使得RS485通信能够有效抵抗来自电磁干扰和噪声的影响，提高通信的可靠性。

3.传输距离远：RS485通信可以实现传输距离较远，通常可以达到1200米以上，可以满足较远设备之间的通信需求。

4.传输速率高：RS485通信支持多种通信速率，可以根据具体的应用需求选择合适的速率。

5.点对点通信：RS485通信可以实现点对点通信，保证通信的稳定性和可靠性。

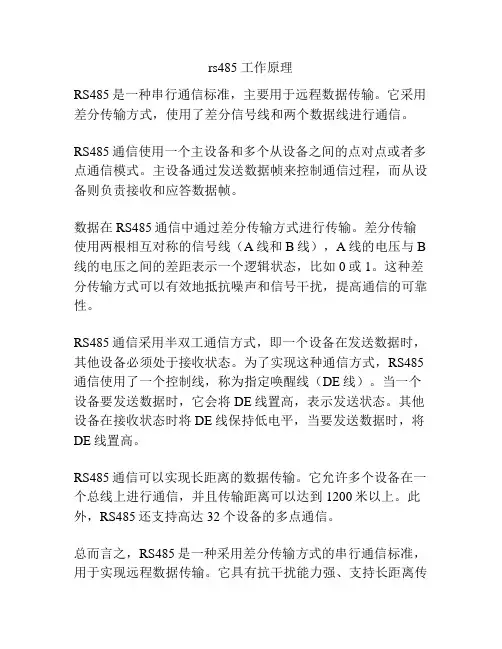

rs485 工作原理
RS485是一种串行通信标准，主要用于远程数据传输。

它采用差分传输方式，使用了差分信号线和两个数据线进行通信。

RS485通信使用一个主设备和多个从设备之间的点对点或者多点通信模式。

主设备通过发送数据帧来控制通信过程，而从设备则负责接收和应答数据帧。

数据在RS485通信中通过差分传输方式进行传输。

差分传输使用两根相互对称的信号线（A线和B线），A线的电压与B 线的电压之间的差距表示一个逻辑状态，比如0或1。

这种差分传输方式可以有效地抵抗噪声和信号干扰，提高通信的可靠性。

RS485通信采用半双工通信方式，即一个设备在发送数据时，其他设备必须处于接收状态。

为了实现这种通信方式，RS485通信使用了一个控制线，称为指定唤醒线（DE线）。

当一个设备要发送数据时，它会将DE线置高，表示发送状态。

其他设备在接收状态时将DE线保持低电平，当要发送数据时，将DE线置高。

RS485通信可以实现长距离的数据传输。

它允许多个设备在一个总线上进行通信，并且传输距离可以达到1200米以上。

此外，RS485还支持高达32个设备的多点通信。

总而言之，RS485是一种采用差分传输方式的串行通信标准，用于实现远程数据传输。

它具有抗干扰能力强、支持长距离传
输和多点通信等特点，广泛应用于工业自动化控制系统、楼宇自控系统和电力系统等领域。

RS485通讯1. 引言RS485是一种串行通信协议，用于在多个设备之间进行双向数据传输。

它是一种高性能的通讯协议，常用于工业自动化、仪器仪表、门禁系统等领域。

本文将介绍RS485通讯的基本原理、使用方法以及常见的应用场景。

2. 基本原理RS485通讯使用差分信号传输，可以抵抗电磁干扰和噪声。

它采用两条相对独立的传输线（A线和B线），通过不同的电平表示逻辑1或逻辑0。

其中，逻辑1对应线A为高电平，线B为低电平；逻辑0对应线A为低电平，线B为高电平。

通过这种方式，数据可以在多个设备之间进行可靠的传输。

3. 硬件连接在使用RS485通讯时，需要将所有设备连接到一个共享的总线上。

每个设备都需要两条连接线（A线和B线）以及一个共享的地线。

通常，可以使用终端电阻来匹配总线阻抗并提高信号质量。

4. 传输方式RS485通讯可以采用两种传输方式：全双工和半双工。

4.1 全双工通讯在全双工通讯中，设备可以同时发送和接收数据。

发送数据的设备需要将数据发送到总线上，并通过差分信号传输给其他设备。

同时，接收数据的设备可以监听总线上的数据并将其解析。

4.2 半双工通讯在半双工通讯中，设备的发送和接收操作是交替进行的。

设备在发送数据时，需要先将总线设置为发送模式，并将数据发送到总线上。

其他设备在接收数据时，将总线设置为接收模式，并监听数据。

5. 通讯协议RS485通讯可以使用多种协议进行数据交换，常见的有MODBUS、DMX512等。

这些协议定义了数据的传输格式、通讯方式和功能码等。

5.1 MODBUS协议MODBUS是一种常用的通讯协议，适用于工业自动化领域。

它定义了数据的传输格式，并提供了读写寄存器等功能。

MODBUS协议支持点对点和多点通讯。

5.2 DMX512协议DMX512是一种用于舞台灯光控制的通讯协议。

它定义了数据的传输格式和通讯方式。

DMX512通讯一般采用全双工方式进行。

6. 应用场景RS485通讯在许多领域都有广泛的应用。

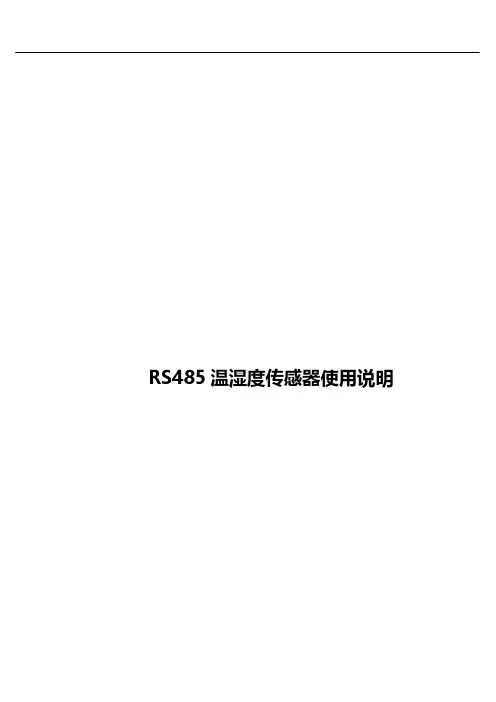

RS485温湿度传感器使用说明概述这是一款高精度工业级RS485温湿度传感器，采用高品质数字集成传感器，配以可靠的数字化处理电路，从而将环境中的温度和湿度转换成与之相对应的RS485信号，能可靠地与上位机系统等进行集中监控。

模块测量范围广，支持-40~120℃的温度检测和0~99.9%RH的湿度检测，检测精度高，响应速度快。

铝合金外壳全包裹，防水耐高温，在较恶劣环境也能正常使用；探头采用透气防尘设计，有效保护内部线路板，延长使用寿命。

该产品具有优良的长期稳定性、低延滞性、强抗化学污染能力和极优的可重复性，是暖通空调应用中精确测量相对湿度及温度的理想解决方案。

可广泛应用于楼宇自动化、气候与暖通自动控制、博物馆与宾馆的气候站、暖通空调系统闭环控制等领域。

产品参数●温度测量范围： -40~120℃●湿度测量范围： 0~99.9%RH●温度精度：±0.3℃（25℃）●湿度精度：±2%RH（25℃）●采样周期： 3S●供电电压： 12~36V（DC）●产品尺寸：200mm(L)×15.7mm(D)●输出信号： RS485信号●通信协议：标准MODBUS RTU协议●波特率： 9600（默认）●显示分辨率：温度：0.1℃；湿度：1%RH●灵敏度衰减值：温度＜0.1℃/年；湿度＜0.5%RH/年引脚释义① 黄色 ② 红色 ③ 黑色 ④ 白色接线示意图RS485 通信协议1、内部寄存器映射地址2、支持的功能码0x03：读多路寄存器0x10：写多路寄存器读指令：主机帧格式变送器地址+0x03+寄存器起始地址(2 字节)+寄存器数量(2 字节)+CRC 低位+CRC 高位变送器返回格式变送器地址+0x03+返回字节数(1 字节)+数据 0+..+数据 n+CRC 低位+CRC 高位写指令：主机帧格式变送器地址+0x10+寄存器起始地址(2字节)+寄存器数量(2字节)+发送字节数(1个字节)+数据0+..+数据n +CRC低位+CRC高位变送器返回格式变送器地址+0x10+寄存器起始地址(2 字节)+寄存器数量(2 字节)+CRC 低位+CRC 高位写功能码特殊说明：1、在内部寄存器映射地址里面，只有 0x000C-0x001E 的地址才可以写，其他地址禁止写。

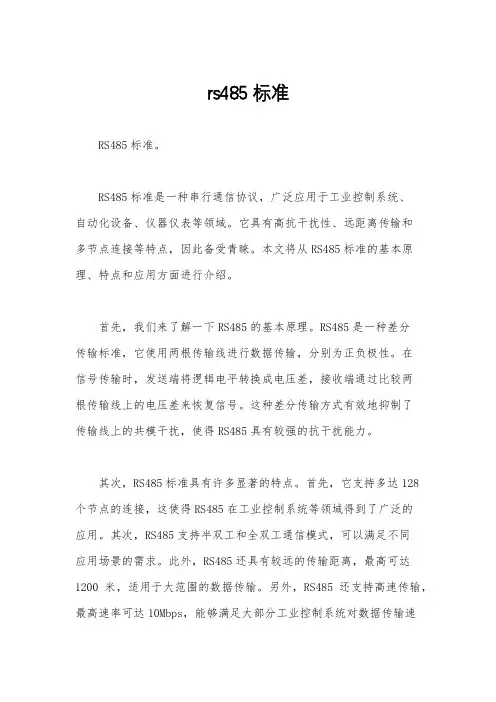

rs485标准RS485标准。

RS485标准是一种串行通信协议，广泛应用于工业控制系统、自动化设备、仪器仪表等领域。

它具有高抗干扰性、远距离传输和多节点连接等特点，因此备受青睐。

本文将从RS485标准的基本原理、特点和应用方面进行介绍。

首先，我们来了解一下RS485的基本原理。

RS485是一种差分传输标准，它使用两根传输线进行数据传输，分别为正负极性。

在信号传输时，发送端将逻辑电平转换成电压差，接收端通过比较两根传输线上的电压差来恢复信号。

这种差分传输方式有效地抑制了传输线上的共模干扰，使得RS485具有较强的抗干扰能力。

其次，RS485标准具有许多显著的特点。

首先，它支持多达128个节点的连接，这使得RS485在工业控制系统等领域得到了广泛的应用。

其次，RS485支持半双工和全双工通信模式，可以满足不同应用场景的需求。

此外，RS485还具有较远的传输距离，最高可达1200米，适用于大范围的数据传输。

另外，RS485还支持高速传输，最高速率可达10Mbps，能够满足大部分工业控制系统对数据传输速率的要求。

最后，我们来看一下RS485标准的应用方面。

RS485广泛应用于工业自动化控制系统中，如PLC、变频器、传感器等设备之间的通信。

此外，它还被应用于楼宇自控系统、门禁系统、安防监控系统等领域。

在这些应用场景中，RS485标准凭借其稳定可靠的性能，为设备之间的数据通信提供了有力的支持。

总结一下，RS485标准作为一种串行通信协议，具有高抗干扰性、远距离传输和多节点连接等特点，因此在工业控制系统、自动化设备、仪器仪表等领域得到了广泛的应用。

它的差分传输原理有效地抑制了传输线上的共模干扰，使得数据传输更加稳定可靠。

希望本文能够对大家对RS485标准有所了解，并在实际应用中发挥其优势。

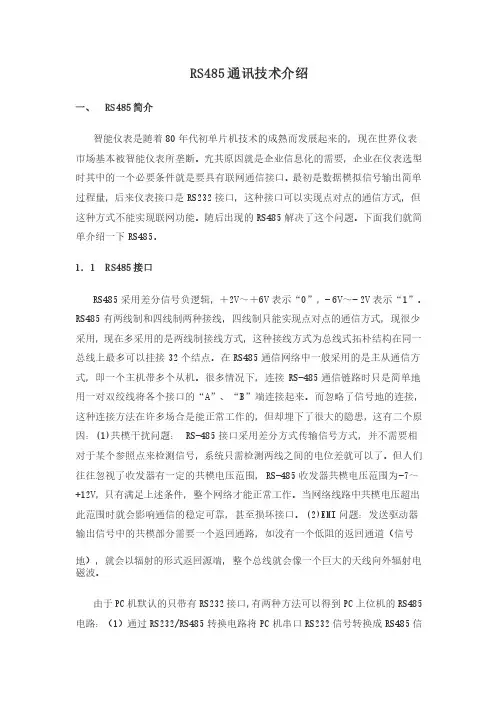

RS485通讯技术介绍一、 RS485简介智能仪表是随着80年代初单片机技术的成熟而发展起来的，现在世界仪表市场基本被智能仪表所垄断。

究其原因就是企业信息化的需要，企业在仪表选型时其中的一个必要条件就是要具有联网通信接口。

最初是数据模拟信号输出简单过程量，后来仪表接口是RS232接口，这种接口可以实现点对点的通信方式，但这种方式不能实现联网功能。

随后出现的RS485解决了这个问题。

下面我们就简单介绍一下RS485。

1．1 RS485接口RS485采用差分信号负逻辑，＋2V～＋6V表示“0”，- 6V～- 2V表示“1”。

RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓朴结构在同一总线上最多可以挂接32个结点。

在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。

很多情况下，连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。

而忽略了信号地的连接，这种连接方法在许多场合是能正常工作的，但却埋下了很大的隐患，这有二个原因：(1)共模干扰问题： RS-485接口采用差分方式传输信号方式，并不需要相对于某个参照点来检测信号，系统只需检测两线之间的电位差就可以了。

但人们往往忽视了收发器有一定的共模电压范围，RS-485收发器共模电压范围为-7～+12V，只有满足上述条件，整个网络才能正常工作。

当网络线路中共模电压超出此范围时就会影响通信的稳定可靠，甚至损坏接口。

(2)EMI问题：发送驱动器输出信号中的共模部分需要一个返回通路，如没有一个低阻的返回通道（信号地），就会以辐射的形式返回源端，整个总线就会像一个巨大的天线向外辐射电磁波。

由于PC机默认的只带有RS232接口，有两种方法可以得到PC上位机的RS485电路：（1）通过RS232/RS485转换电路将PC机串口RS232信号转换成RS485信号，对于情况比较复杂的工业环境最好是选用防浪涌带隔离珊的产品。

485集线器用法
485集线器是一种用于扩展串行通信线路的设备，主要用于将多个RS-485设备连接在一起以实现长距离通信。

以下是485集线器的使用方法：
1、了解485集线器的规格和参数：在购买和使用485集线器之前，请先了解其规格、支持的最大节点数、通信速率等参数，以确保其符合您的通信需求。

2、准备所需设备：除了485集线器外，您还需要准备RS-485通信线、终端电阻、电源等设备。

3、连接设备：将485集线器的输入端与主控制器（如PLC）相连，输出端与远程设备（如传感器或执行器）相连。

同时，将终端电阻连接到485集线器的输入和输出端以提高通信稳定性。

4、电源供应：为485集线器提供稳定的电源，通常使用5V或12V直流电源。

请根据集线器的电源要求选择合适的电源。

5、配置485集线器：根据您的通信需求，配置485集线器的地址、数据长度、通信速率等参数。

通常，这些参数可以通过485集线器上的拨码开关或编程实现。

6、编写通信程序：在主控制器（如PLC）上编写通信程序，实现与485集线器的数据交互。

程序中需要包括初始化、数据发送、数据接收等步骤。

7、调试与测试：启动通信程序，检查485集线器是否正常工作。

可以通过监控数据流量、检查通信错误等方式进行调试。

8、故障排除：如遇到通信故障，根据实际情况检查485集线器、通信线路、终端电阻等设备，找出问题并进行排除。

9、维护与保养：定期检查485集线器的运行状态，清理灰尘、检查连接线、更换损坏的部件，确保设备正常运行。

485集线器的使用方法可能因不同型号和应用场景而有所不同，请参照具体产品的说明书进行操作。

rs485通信原理
RS485通信是一种串行通信协议，用于在多个设备之间进行数据传输。

它是一种平衡差分信号传输方式，可以实现高速、远距离通信。

RS485通信采用差分信号传输，即使用两条信号线进行数据传输，分别为正向信号线（A线）和反向信号线（B线）。

传输时，发送器将数据以差分的方式发送出去，接收器则通过比较两条信号线上的电平差异来还原出数据。

由于使用差分信号，RS485通信具有较强的抗干扰能力，可以在较差的电磁环境下稳定工作。

RS485通信采用半双工方式，即同一时间内，数据传输只能是单向的，要么是从发送器向接收器传输数据，要么是从接收器向发送器传输数据。

为了实现多个设备之间的通信，常用的方式是在总线上连接多个RS485设备，通过总线进行数据传输。

在总线上，各个设备通过设置不同的地址来进行区分，并且在进行数据传输时需要先请求总线控制权。

这样可以确保每个设备在适当的时机发送数据，避免冲突。

RS485通信速度可以根据具体应用进行设置，一般可以达到几十kbps到几Mbps的速度范围。

此外，RS485通信还可以支持多主机结构，即多个设备可以同时成为总线的主机，实现分布式控制。

总之，RS485通信是一种可靠、抗干扰能力强的串行通信协议，
适用于远距离、高速度的数据传输。

它的差分传输方式、半双工通信以及多主机支持等特点使其在工控领域得到广泛应用。

RS485芯片介绍及典型应用电路1. 高传输速率：RS485支持最高10Mbps的传输速率，可以满足大部分应用场景的需求。

2.长传输距离：RS485可以支持最长1200米的传输距离，适用于需要跨越大面积的数据传输场景。

3.多节点通信：RS485支持多节点的串行通信，最多可以连接32个节点，可以灵活实现多节点之间的数据传输。

4.抗干扰能力强：RS485采用差分信号传输方式，具有较强的抗干扰能力，适用于工业环境等电磁干扰较大的场景。

1.工业控制系统：RS485适用于工业自动化领域的数据传输需求，可以连接传感器、执行器等设备与主控系统进行数据交互。

例如，将温湿度传感器、压力传感器等设备通过RS485接口连接到PLC（可编程逻辑控制器）上，实时采集数据并控制工业过程。

2.电力系统监测：RS485经常用于电力系统的远程监测和控制，可以连接电表、断路器等设备与监测中心进行数据传输。

例如，电网运营商可以使用RS485通信将多个电表的电能数据传输到监测中心，实现对电力系统的远程监控和管理。

3.楼宇自动化系统：RS485可以应用于楼宇自动化系统中，实现楼宇内各种设备的控制和管理。

如，将空调、照明、门禁等设备连接到一台中央控制器，通过RS485通信与中央控制器进行数据传输，实现智能化的楼宇管理。

4.网络通信设备：RS485芯片可以用于网络通信设备的数据传输，如路由器、交换机等设备与服务器之间的通信。

通过RS485接口，这些设备可以实现高速、长距离的数据传输，提高网络通信的稳定性和可靠性。

在RS485通信电路中，常见的典型应用电路是星型拓扑结构和总线拓扑结构。

星型拓扑结构下，每个设备都与主控制器直接相连，主控制器可以独立与每个设备进行通信。

这种拓扑结构适用于相对较小的系统，例如楼宇自动化系统中的一栋大楼。

总线拓扑结构下，多个设备通过RS485通信连接成一条总线，主控制器与总线相连，可以与总线上的任意设备进行通信。

这种拓扑结构适用于较大规模的系统，例如电力系统监测中的多个监测点。

RS485通信原理RS485是一种通信协议，广泛应用于工业自动化、仪器仪表、安防监控等领域。

RS485协议支持多主多从的串行通信方式，具有抗干扰能力强、可靠性高、传输距离长等优点。

本文将从RS485通信原理、物理层特性和电气参数等方面进行详细介绍。

RS485通信协议允许多个设备在同一条总线上进行通信，其中一个设备作为主设备，其他设备则作为从设备。

主设备负责发起通信请求，从设备负责响应请求。

通信时，主设备向从设备发送命令数据，从设备接收并处理数据，并将响应数据发送回主设备。

在RS485通信中，使用两根信号线进行差分信号传输，分别称为A线和B线。

当发送器处于空闲状态时，A线和B线的电位是相等的，称为平衡状态。

当发送器发送数据或命令时，会在A线和B线上形成相反的电平差，即差分信号。

接收器根据两根线上的电平差来识别发送的数据。

为确保通信的可靠性和抗干扰能力，RS485通信使用了多种技术手段：1.奇偶校验：在数据帧末尾添加一个校验位，用于检验数据传输过程中是否出错。

2.前导码和起始位：发送器在发送数据之前会先发送一串特定的比特序列，用于通知接收器即将开始接收数据。

3.数据位和停止位：数据位用于存储实际的数据内容，停止位用于标识数据位的结束。

4.时钟同步：主设备和从设备之间通过时钟信号进行同步，以确保数据传输的正确性。

二、RS485物理层特性1.单端驱动模式（非常稀疏使用）在单端驱动模式下，通信线只有一对，其中一根线为信号线，另一根线为地线。

发送设备输出的是正电平或负电平，接收设备根据电平的高低来判断信号。

2.差分驱动模式差分驱动模式下，通信线有两对，一对为发送线（A线、B线），另一对为接收线（Y线、Z线）。

发送设备在A线和B线上输出相反的电平差，而接收设备在Y线和Z线上来反馈差分信号。

这种差分信号传输方式具有抗干扰能力强的特点，适用于长距离通信和恶劣环境下的通信应用。

在RS485通信中，支持的传输速率范围广泛，最高可达10Mbps。

rs485协议的编程方法1.什么是r s485协议？r s485协议是一种常用的串行通信协议，用于在多个设备之间进行数据传输。

它具有高速传输、长距离通信和多节点连接的特点，广泛应用于工业自动化领域。

本文将介绍如何使用rs485协议进行编程。

2.硬件准备在使用r s485协议进行编程之前，需要进行一些硬件准备工作。

主要包括：R S485转U A R T模块-：用于将r s485信号转换为与M CU或计算机通信的UA RT信号。

M C U或计算机-：用于与rs485转UA R T模块进行数据交互。

外设设备-：如传感器、执行器等，通过r s485协议与M CU或计算机进行通信。

3.软件编程3.1选择编程语言在进行r s485协议的编程时，可以选择多种编程语言，如C语言、P y th on等。

根据实际需求和项目环境选择合适的编程语言。

3.2使用串口库使用rs485协议进行通信时，需要通过串口与外设设备进行数据交互。

因此，需要在编程中使用相应的串口库来实现串口的打开、配置和读写操作。

3.3配置串口参数在使用r s485协议进行通信之前，需要对串口进行正确的配置。

主要包括波特率、数据位、停止位和校验位等参数的设置。

这些参数应与外设设备的参数相匹配，否则通信将无法正常进行。

3.4发送和接收数据使用rs485协议进行通信时，需要明确发送和接收数据的格式。

根据外设设备的通信协议，编写相应的数据发送和接收函数。

在发送数据时，需要将数据按照协议格式进行打包；在接收数据时，需要根据协议格式解析接收到的数据。

3.5错误处理在r s485通信中，可能会出现各种错误情况，如传输错误、超时等。

在编程过程中，需要预先考虑这些错误情况，并编写相应的错误处理代码，保证程序的稳定性和可靠性。

4.实例演示以下是一个使用C语言编写的简单示例，演示了如何使用r s485协议进行通信：#i nc lu de<s td io.h>#i nc lu de<s td in t.h>#i nc lu de<s td li b.h>#i nc lu de<u ni st d.h>#i nc lu de<f cn tl.h>#i nc lu de<t er mi os.h>#d ef in eR S485_D EVI C E"/d ev/t ty US B0"v o id in it_r s485(in t fd){s t ru ct te rm io st io;t c ge ta tt r(fd,&tio);t i o.c_cf la g|=C REA D|C LO CA L;t i o.c_cf la g&=~CSI Z E;t i o.c_cf la g|=C S8;t i o.c_cf la g&=~PAR E NB;t i o.c_cf la g&=~CST O PB;t i o.c_cc[V MI N]=0;t i o.c_cc[V TI ME]=10;t c se ta tt r(fd,T CSA N OW,&ti o);}i n tm ai n(){i n tf d=op en(R S485_D EV IC E,O_RD WR|O_N OC TT Y);i f(f d==-1){p e rr or("op en");e x it(1);}i n it_r s485(f d);u n si gn ed ch ar da ta[]={0x01,0x02,0x03};w r it e(fd,d at a,siz e of(d at a));u n si gn ed ch ar bu f[10];s s iz e_tn=r ea d(fd,b uf,s iz eo f(bu f));i f(n>0){//解析接收到的数据f o r(in ti=0;i<n;i++){p r in tf("%02x",buf[i]);}p r in tf("\n");}c l os e(fd);r e tu rn0;}5.总结本文介绍了使用r s485协议进行编程的方法。

RS485数据收集记录器操作说明介绍RS485数据收集记录器是一种用于收集和存储RS485总线上设备的数据的仪器。

通过该记录器，用户可以方便地获取和分析RS485设备的数据，帮助用户更好地监控和管理RS485总线上的设备。

本文档将详细介绍RS485数据收集记录器的操作步骤及相关注意事项。

目录1.准备工作2.连接3.设置4.数据收集5.数据分析6.注意事项1. 准备工作在使用RS485数据收集记录器之前，需要进行一些准备工作。

首先，确保RS485总线上的设备已经正常连接并工作。

然后，准备一台计算机，并确保其安装了RS485数据收集记录器的驱动程序和相关软件。

2. 连接将RS485数据收集记录器的串口接口与计算机的串口接口连接。

根据实际情况，可以使用串口线或串口转USB线进行连接。

确保连接牢固，并检查连接线的正常工作状态。

3. 设置启动RS485数据收集记录器的软件，并进行相应的设置。

首先，选择正确的串口接口，通常为COM1、COM2等。

然后，设置波特率、数据位、校验位和停止位等参数，以确保与RS485总线上设备的通信参数一致。

一旦设置完成，保存设置并关闭设置界面。

4. 数据收集在软件主界面中，点击“开始”按钮，RS485数据收集记录器将开始从RS485总线上的设备中获取数据。

数据收集过程中，记录器会实时显示数据的接收情况，用户可以在软件界面上查看数据的实时变化。

在数据收集完成后，可以将数据保存为文件，以便后续的数据分析和处理。

5. 数据分析通过RS485数据收集记录器收集到的数据，用户可以进行进一步的分析和处理。

打开数据分析软件，并导入之前保存的数据文件。

然后，根据需求选择相应的分析方法和工具，对数据进行处理和分析。

用户可以根据数据的特点和需求，进行数据的统计、图表的绘制、数据的筛选和筛查等操作，以获得更准确和全面的信息。

6. 注意事项•在使用RS485数据收集记录器之前，请确保已经了解和熟悉相关的设备和总线知识。

RS232-RS485无源转换器将RS-232接口转换成两线半双工RS-485接口，串口取电技术，无需外供电源。

一、产品特性●串口取电，无需RTS、DTR辅助供电；●独有的串口保护电路，可带电热插拔；●通信距离可达1千米（9.6Kbps）；●支持128节点轮询网络结构；二、产品图片及接口介绍如上图所示：RS-232端（DB9孔）：连接到计算机DB9Z针RS-232接口，也可以与其它RS-232串口连接串口RS-485端（蓝色欧式端子）：信号介绍如上图所示。

跳线J1：120欧终端电阻跳线。

断开（OPEN）：终端电阻断开。

短接（CLOSE）:终端电阻接入。

匹配电阻，RS-485是差分电平通信，在距离较长或速率较高时，线路存在回波干扰，此时需要在通信线路首末两端并联120Ω匹配电阻。

匹配电阻会降低线路带负载能力，我们推荐在通信速率大于19.2K或线路长度大于200米时，才需加接匹配电阻。

接地说明，RS-485要求通信双方的地电位差小于1V，所以建议一定要将两边的信号地相连，但该信号地不要接大地。

三、应用示例：1、点到点两线半双工通讯2、点到多点两线半双工通讯为防止信号的反射和干扰，长距离传输时需在线路的终端加装匹配电阻。

四、附赠救火车工作室串口调试软件1.2。

使用电脑和485总线连接，进行通讯调试时，可以使用本软件，软件界面如下图：五、技术支持联系方式秦皇岛千目电子有限公司地址：河北省秦皇岛市海港区和平大街和平E站424室技术服务QQ：849046309（救火车）主要技术支持方式邮箱：**************MSN:***************。

RS485通讯有哪些常用布线方式及其优缺点RS485通讯是一种常用的数据通讯协议，可以实现多节点之间的数据传输。

在工业自动化、智能家居等领域得到了广泛应用。

RS485通讯有很多常用的布线方式，本文将介绍其中的四种常用方式以及它们的优缺点。

1. 星形布线方式星形布线方式是将所有的节点连接在一个集线器上，形成一个星形的网络拓扑结构。

这种方式的优点是节点之间互相独立，故障容易排除和维护，同时安装起来比较简单。

缺点是总线长度受限，因为节点距集线器的距离越远，总线信号衰减越严重，传输距离受限。

2. 线性布线方式线性布线方式是将所有的节点按顺序连接在总线上，形成一条直线。

这种方式的优点是总线长度可以较长，节点之间距离可以较远。

缺点是故障排除比较困难，如果某个节点故障需要将整条总线拆开才能找到故障点。

同时多个节点发送数据时会产生冲突，需要采用有效的冲突检测机制。

3. 树形布线方式树形布线方式是将所有的节点连接在多个集线器上，形成一棵树状结构。

这种方式的优点是可以实现较远的节点之间的数据传输。

缺点是故障排除较为困难，同时过分依赖集线器也会造成单点故障的风险。

4. 环形布线方式环形布线方式是将所有的节点连接成一个闭合的环形结构。

这种方式的优点是可以实现无限制的传输距离，同时抗干扰能力比较强。

缺点是需要较为复杂的节点通信协议，在数据传输速率相同时无法提高总线带宽。

综上所述，不同的布线方式各有优缺点，需要根据实际应用情况选择最合适的方式。

同时，在实际布线中需要注意总线长度以及信号衰减等问题。

在数据通讯领域，RS485通讯仍然是一种性价比较高的通讯方式，在未来一定会继续得到广泛的应用。
