电阻与电阻器的表示符号

电子元器件基础知识（1）——电阻导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Q、K Q、MQ表示。

一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、丫-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1型普通碳膜电阻电子元器件基础知识（2）――电容电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。

用C表示电容，电容单位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10A6uF=10A12pF电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。

依次分别代表名称、材料、分类和序号。

第一部分：名称，用字母表示，电容器用C。

第二部分：材料，用字母表示。

第三部分：分类，一般用数字表示，个别用字母表示。

第四部分：序号，用数字表示。

用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D- 铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、0-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、丫-云母、Z-纸介电子元器件基础知识（3）――电感线圈电感线圈是由导线一圈*一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

收藏：电路图形符号大全电子设备中有各种各样的图，能够说明它们工作原理的是电原理图，简称电路图。

电路图是说明模拟电子电路工作原理的，它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

所以要想看懂电路图，还得从认识单词——元器件开始。

本文把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

电阻器与电位器符号详见图①所示，其中（a）表示一般的阻值固定的电阻器；（b）表示半可调或微调电阻器；（c）表示电位器；（d）表示带开关的电位器。

电阻器的文字符号是“R”，电位器是“RP”，即在R的后面再加一个说明它有调节功能的字符“P”。

在某些电路中，对电阻器的功率有一定要求，可分别用图1中（e）、（f）、（g）、（h）所示符号来表示。

几种特殊电阻器的符号第1种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。

有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。

它的符号见图（i），用θ或t°来表示温度。

它的文字符号是“RT”。

第2种是光敏电阻器符号，见图1（j），有两个斜向的箭头表示光线。

它的文字符号是“RL”。

第3种是压敏电阻器的符号。

压敏电阻阻值是随电阻器两端所加的电压而变化的。

符号见图1（k），用字符U表示电压。

它的文字符号是“RV”。

这三种电阻器实际上都是半导体器件，但习惯上我们仍把它们当作电阻器。

第4种特殊电阻器符号是表示新近出现的保险电阻，它兼有电阻器和熔丝的作用。

当温度超过500℃时，电阻层迅速剥落熔断，把电路切断，能起到保护电路的作用。

它的电阻值很小，目前在彩电中用得很多。

它的图形符号见图1（1），文字符号是“R F”。

电容器的符号详见图②所示，其中（a）表示容量固定的电容器；（b）表示有极性电容器，例如各种电解电容器；（c）表示容量可调的可变电容器；（d）表示微调电容器；（e）表示一个双连可变电容器。

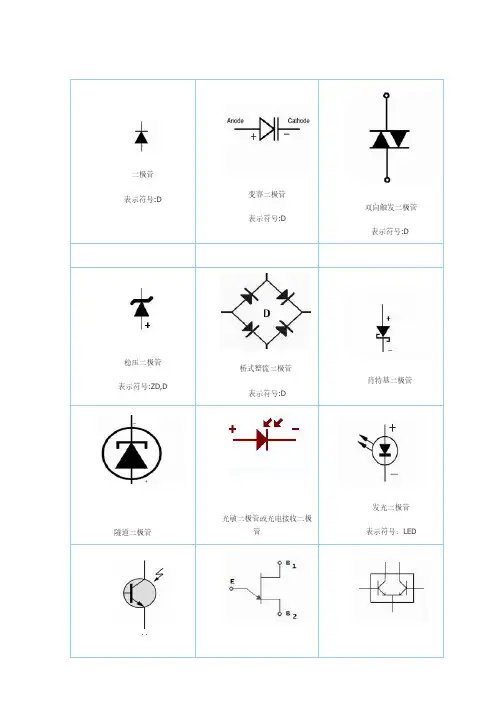

各种常用电子元件符号二极管变容二极管表示符号:D 表示符号:D双向触发二极管稳压二极管表示符号:D 表示符号:ZD,D稳压二极管桥式整流二极管表示符号:ZD,D 表示符号:D肖特基二极管隧道二极管隧道二极管光敏二极管或光电接收二极管发光二极管双色发光二极管表示符号：LED 表示符号：LED光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT 表示符号：Q,VT复合三极管NPN型三极管表示符号：Q,VT 表示符号：Q,VTPNP型三极管PNP型三极管表示符号：Q,VT 表示符号：Q,VTNPN型三极管带阻尼二极管NPN型三极管表示符号：Q,VT 表示符号：Q,VT带阻尼二极管及电阻NPN型三极管表示符号：Q,VT 表示符号：Q,VT带阻尼二极管IGBT 场效应管表示符号：Q,VT电子元器件符号图形接面型场效应管P-JFET 接面型场效应管N-JFET场效应管增强型P-MOS 场效应管增强型N-MOS场效应管耗尽型P-MOS 场效应管耗尽型N-MOS电阻电阻器或固定电阻表示符号：R 电阻电阻器或固定电阻表示符号：R电位器可调电阻表示符号:VR，RP,W 表示符号:VR，RP,W电位器可调电阻表示符号:VR，RP,W 表示符号:VR，RP,W三脚消磁电阻二脚消磁电阻表示符号：RT 表示符号：RT压敏电阻表示符号：RZ,VAR 热敏电阻表示符号：RT光敏电阻电容（有极性电容）CDS 表示符号：电容（有极性电容）可调电容表示符号：C 表示符号：C电容（无极性电容）四端光电光电耦合器表示符号：C 表示符号：IC，N六端光电光电耦合器表示符号：IC，N电子元器件符号图形单向可控硅(晶闸管) 双向可控硅(晶闸管)双向可控硅(晶闸管) 晶振石英晶体振荡器表示符号：X晶振石英晶体振荡器石英晶体滤波器表示符号：X 表示符号：X双列集成电路单列集成电路表示符号：IC或U 表示符号：IC或U运算放大器倒相放大器AND gate 非门OR gate 或门NAND gate与非门NOR gate 或非门保险管保险管表示符号：F 表示符号：F变压器永久磁铁电感表示符号：T 表示符号：L带铁芯电感线圈表示符号：L继电器继电器线路输入端子电子元器件符号图形按键开关双极开关表示符号:S扬声器电池或直流电源电池或直流电源电流源特别重要的公共接地端AC 交流DC 直流恒压源恒流源信号源GNDProteus 元件名称对照元件名称中文名其说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG[size=+0]转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BA TTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

电阻器的基本单位：电阻的基本单位是 欧姆 ，习惯上简称为欧，用符号“ Ω ”表示。

如果在电阻器两端施加1V的电压，能使电阻器中流过的电流为1A，那么该电阻器的阻值就是1Ω。

1Ω是电阻值的基本单位，在电子工程中，通常还使用由欧姆导出的其他电阻值单位，如千欧姆(K Ω)、兆欧姆(MΩ)及吉欧姆(GΩ)等。

电阻单位之间的换算关系如下：1KΩ=1 x 10(3)Ω1MΩ=1 x 10(3)KΩ = 1 x 10(6)Ω1GΩ=1 x 10(3)MΩ = 1 x 10(6)KΩ1TΩ=1 x 10(3)GΩ = 1 x 10(6)MΩ电阻单位与换算：(1)、电阻单位为欧姆,符号为”Ω”.(2)、单位换算:1MΩ= KΩ= Ω(3)、电阻又分为一般电阻与精密电阻两类，其主要区别为零件误差值及零件表面之表示码位元数不同。

一般电阻:误差值为±5%；其表示码为三码 例:103精密电阻: 误差值为±1%；其表示码为四码 例:1002(4)、换算规则如下: 一般电阻 精密电阻数值(AB)×10n= 电阻值±误差值(5%) 数值(ABC)×10n=电阻值±误差值(1%);例:103=10× =10kΩ±5%； 1003=100× =100kΩ±1%(5)、阻值换算的特殊状况：a、当n=8或9时,10的次方数分别为-2或-1，即 或 。

b、当代码中含字母“R”时，此“R”相当于小数点“?”。

例:4R3=4.3Ω±5%； 69R9=69.9Ω±1%电阻的换算方式介绍：1、单位换算:1M=1000K=10000002、电阻又分为一般电阻与精密电阻两类，其主要区别为零件误差值及零件表面之表示码位元数不同。

一般电阻:误差值为±5%；其表示码为三码精密电阻: 误差值为±1%；其表示码为四码3、换算规则如下:一般电阻 精密电阻数值(AB)×10的n次方= 电阻值±误差值(5%)数值(ABC)×10的n次方=电阻值±误差值(1%);4、阻值换算的特殊状况：a、当n=8或9时,10的次方数分别为-2或-1.b、当代码中含字母“R”时，此“R”相当于小数点.例:4R3=4.3±5%； 69R9=69.9±1%5、精密电阻除符合以上之换算规则外，另有其他代码表示方法，而又因制造厂商的不同，其代码也不一样，对于这种电阻的换算，应根据厂商提供之代码对照表进行核对换算。

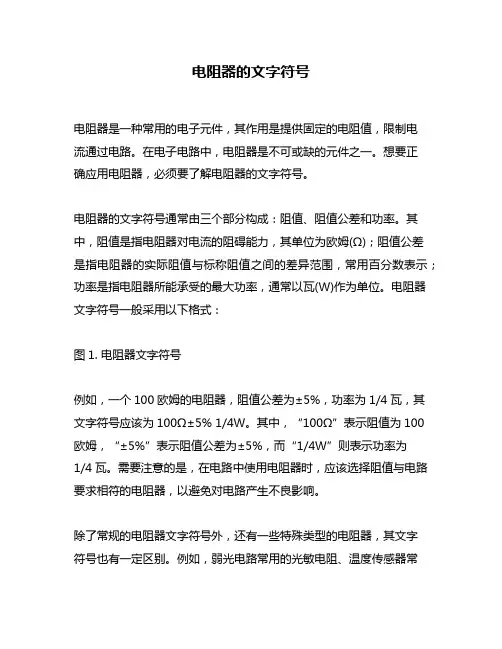

电阻器的文字符号
电阻器是一种常用的电子元件，其作用是提供固定的电阻值，限制电
流通过电路。

在电子电路中，电阻器是不可或缺的元件之一。

想要正
确应用电阻器，必须要了解电阻器的文字符号。

电阻器的文字符号通常由三个部分构成：阻值、阻值公差和功率。

其中，阻值是指电阻器对电流的阻碍能力，其单位为欧姆(Ω)；阻值公差是指电阻器的实际阻值与标称阻值之间的差异范围，常用百分数表示；功率是指电阻器所能承受的最大功率，通常以瓦(W)作为单位。

电阻器文字符号一般采用以下格式：
图1. 电阻器文字符号
例如，一个100欧姆的电阻器，阻值公差为±5%，功率为1/4瓦，其文字符号应该为100Ω±5% 1/4W。

其中，“100Ω”表示阻值为100欧姆，“±5%”表示阻值公差为±5%，而“1/4W”则表示功率为
1/4瓦。

需要注意的是，在电路中使用电阻器时，应该选择阻值与电路要求相符的电阻器，以避免对电路产生不良影响。

除了常规的电阻器文字符号外，还有一些特殊类型的电阻器，其文字
符号也有一定区别。

例如，弱光电路常用的光敏电阻、温度传感器常
用的热敏电阻、直流电源电路中常用的分压电阻等，它们的文字符号各有不同，需要具体分析。

总之，电阻器的文字符号对于正确使用电阻器至关重要。

掌握电阻器的文字符号可以让我们更好地选择和使用电阻器，从而实现电路的稳定运行。

电阻值单位符号导言：在电路中，电阻是指电流通过的路径中所遇到的阻碍。

它是电阻器的一种量度，通常用来限制电流的流动，使电路中的设备能够正常工作。

电阻值是电阻的一个重要属性，通过测量可以得到。

在国际单位制中，电阻值通常用欧姆（Ω）来表示。

本文将详细介绍电阻值的单位符号以及其相关知识。

一、欧姆（Ω）的定义和起源欧姆（Ω）是国际单位制中电阻值的单位。

它是为了纪念德国物理学家哥尔德·欧姆而设立的。

他在19世纪提出了欧姆定律，即电流与电压之间的关系。

欧姆定律的数学表达式为V=IR，其中V表示电压，I表示电流，R表示电阻。

在欧姆定律中，电阻值的单位被命名为欧姆，以纪念这一重要的科学家。

二、欧姆（Ω）的符号表示欧姆（Ω）的符号表示非常简洁。

它由一个大写的希腊字母Ω组成，垂直放置在文本中。

该符号在国际单位制中已经被广泛接受，并被用于表示电阻值的单位。

三、欧姆（Ω）与其他电阻值单位的换算除了欧姆（Ω），在某些特定的应用或历史上，人们还使用过其他的电阻值单位。

下面是一些常见的电阻值单位及其与欧姆之间的换算关系：1. 千欧（KΩ）：1千欧等于1000欧，即1KΩ = 1000Ω。

千欧通常用于表示较大的电阻值，比如几千欧姆或几十万欧姆。

2. 兆欧（MΩ）：1兆欧等于1000000欧，即1MΩ = 1000000Ω。

兆欧通常用于表示非常大的电阻值，比如几百万欧姆或几亿欧姆。

3. 毫欧（mΩ）：1毫欧等于0.001欧，即1mΩ = 0.001Ω。

毫欧通常用于表示非常小的电阻值，比如几毫欧姆或几十微欧姆。

四、电阻值的常见表示方法除了使用单位符号来表示电阻值外，人们还可以使用其他常见的表示方法，以便更好地理解和记录电阻值。

1. 科学记数法：科学记数法用于表示非常大或非常小的数字。

例如，1000欧姆可以表示为1KΩ，而0.0001欧姆可以表示为0.1mΩ。

2. 缩写形式：有时，人们会直接使用缩写形式来表示电阻值。

例如，1000欧姆可以表示为1K，而0.0001欧姆可以表示为100μ。

热敏电阻压敏电阻符号热敏电阻（PTC）和压敏电阻（NTC）是常见的电阻器件，它们在电子电路中起着重要的作用。

本文将介绍热敏电阻和压敏电阻的符号表示方法。

I. 热敏电阻（PTC）热敏电阻，全称为Positive Temperature Coefficient的缩写，意为正温度系数电阻器。

它的电阻值在温度变化时呈正向变化的特性。

下图是热敏电阻的符号表示：[热敏电阻符号示意图]从图中可以看出，热敏电阻的符号由一个矩形框表示，框内有一横线分割成上下两部分，上面是一条斜线，下面则是一个字母R和一个小写字母b的组合。

这个字母b代表的是热敏材料（热敏电阻的核心部分），它的特性使得热敏电阻的电阻值有温度敏感性。

II. 压敏电阻（NTC）压敏电阻，全称为Negative Temperature Coefficient的缩写，意为负温度系数电阻器。

它的电阻值在温度变化时呈负向变化的特性。

下图是压敏电阻的符号表示：[压敏电阻符号示意图]从图中可以看出，压敏电阻的符号类似于普通电阻的符号，唯一的区别是在符号顶部有一个T字符，表示Temperature（温度）的缩写，以示其与普通电阻的区别。

综上所述，热敏电阻的符号是一个矩形框内有一条斜线和一个字母R和b的组合，而压敏电阻的符号则是一个普通电阻符号的顶部加上一个字母T。

需要注意的是，热敏电阻和压敏电阻的符号只是用来表示它们的存在，并不能直接说明电阻器的具体参数，如电阻值、功率等。

因此，在实际应用中，我们需要结合其他电路元件和电路图来准确描述和使用热敏电阻和压敏电阻。

总结:本文简要介绍了热敏电阻和压敏电阻的符号表示方法。

热敏电阻的符号为一个矩形框内有一条斜线和一个字母R和b的组合，而压敏电阻的符号则是一个普通电阻符号的顶部加上一个字母T。

这些符号只是用来表示热敏电阻和压敏电阻的存在，并不能直接说明电阻器的具体参数。

在实际应用中，我们需要结合其他电路元件和电路图来准确描述和使用它们。

各种常用电子元件符号二极管变容二极管表示符号:D 表示符号:D双向触发二极管稳压二极管表示符号:D 表示符号:ZD,D稳压二极管桥式整流二极管表示符号:ZD,D 表示符号:D肖特基二极管隧道二极管隧道二极管光敏二极管或光电接收二极管发光二极管双色发光二极管表示符号：LED 表示符号：LED光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT 表示符号：Q,VT复合三极管NPN型三极管表示符号：Q,VT 表示符号：Q,VTPNP型三极管PNP型三极管表示符号：Q,VT 表示符号：Q,VTNPN型三极管带阻尼二极管NPN型三极管表示符号：Q,VT 表示符号：Q,VT带阻尼二极管及电阻NPN型三极管表示符号：Q,VT 表示符号：Q,VT带阻尼二极管IGBT 场效应管表示符号：Q,VT电子元器件符号图形接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS场效应管耗尽型P-MOS 场效应管耗尽型N-MOS电阻电阻器或固定电阻表示符号：R 电阻电阻器或固定电阻表示符号：R电位器可调电阻表示符号:VR，RP,W 表示符号:VR，RP,W电位器可调电阻表示符号:VR，RP,W 表示符号:VR，RP,W三脚消磁电阻二脚消磁电阻表示符号：RT 表示符号：RT压敏电阻表示符号：RZ,VAR 热敏电阻表示符号：RT光敏电阻电容（有极性电容）CDS 表示符号：电容（有极性电容）可调电容表示符号：C 表示符号：C电容（无极性电容）四端光电光电耦合器表示符号：C 表示符号：IC，N六端光电光电耦合器表示符号：IC，N电子元器件符号图形单向可控硅(晶闸管) 双向可控硅(晶闸管)双向可控硅(晶闸管) 晶振石英晶体振荡器表示符号：X晶振石英晶体振荡器石英晶体滤波器表示符号：X 表示符号：X双列集成电路单列集成电路表示符号：IC或U 表示符号：IC或U运算放大器倒相放大器AND gate 与门OR gate 或门NAND gate与非门NOR gate 或非门保险管保险管表示符号：F 表示符号：F变压器永久磁铁电感表示符号：T 表示符号：L带铁芯电感线圈表示符号：L 继电器继电器线路输入端子电子元器件符号图形按键开关双极开关表示符号:S扬声器电池或直流电源电池或直流电源电流源特别重要的公共接地端AC 交流DC 直流恒压源恒流源信号源GND11。

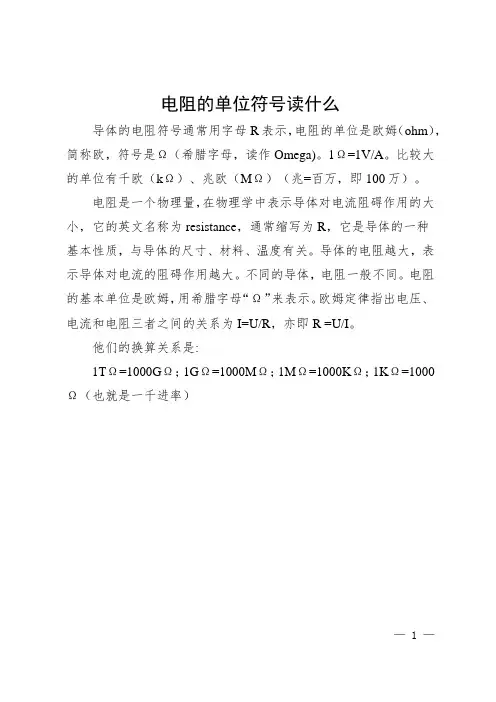

电阻的单位符号读什么
导体的电阻符号通常用字母R表示，电阻的单位是欧姆（ohm），简称欧，符号是Ω（希腊字母，读作Omega)。

1Ω=1V/A。

比较大的单位有千欧（kΩ）、兆欧（MΩ）（兆=百万，即100万）。

电阻是一个物理量，在物理学中表示导体对电流阻碍作用的大小，它的英文名称为resistance，通常缩写为R，它是导体的一种
基本性质，与导体的尺寸、材料、温度有关。

导体的电阻越大，表示导体对电流的阻碍作用越大。

不同的导体，电阻一般不同。

电阻的基本单位是欧姆，用希腊字母“Ω”来表示。

欧姆定律指出电压、电流和电阻三者之间的关系为I=U/R，亦即R =U/I。

他们的换算关系是:
1TΩ=1000GΩ；1GΩ=1000MΩ；1MΩ=1000KΩ；1KΩ=1000Ω（也就是一千进率）
— 1 —。

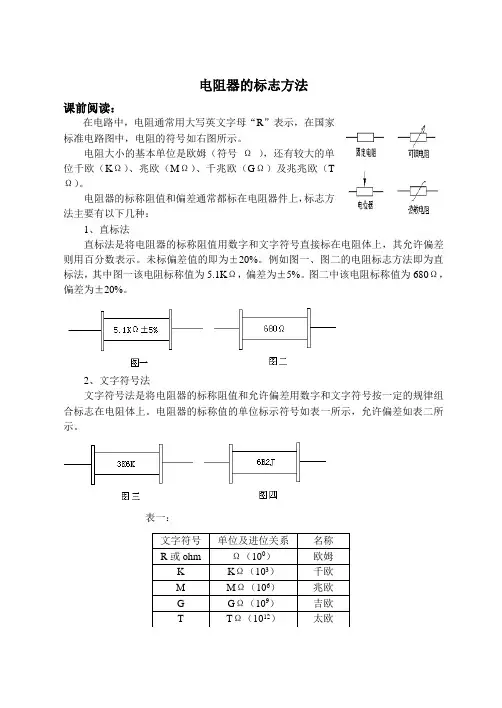

电阻器的标志方法课前阅读：在电路中，电阻通常用大写英文字母“R”表示，在国家Array标准电路图中，电阻的符号如右图所示。

电阻大小的基本单位是欧姆（符号Ω），还有较大的单位千欧（KΩ）、兆欧（MΩ）、千兆欧（GΩ）及兆兆欧（TΩ）。

电阻器的标称阻值和偏差通常都标在电阻器件上，标志方法主要有以下几种：1、直标法直标法是将电阻器的标称阻值用数字和文字符号直接标在电阻体上，其允许偏差则用百分数表示。

未标偏差值的即为±20%。

例如图一、图二的电阻标志方法即为直标法，其中图一该电阻标称值为5.1KΩ，偏差为±5%。

图二中该电阻标称值为680Ω，偏差为±20%。

2、文字符号法文字符号法是将电阻器的标称阻值和允许偏差用数字和文字符号按一定的规律组合标志在电阻体上。

电阻器的标称值的单位标示符号如表一所示，允许偏差如表二所示。

表一：表二：在有些精密电阻中，通常采用四位数字加两位字母的标示方法。

前面的四位数字表示阻值：前三位数字分别表示阻值的百、十、个位数字，第四位数字表示前面三个数字后面加“0”的个数（10的倍数），单位为欧姆；数字后面的第一个英文字母代表误差，第二个字母代表温度系数（如表三所示）。

例如：标示为“2151FC”电阻的阻值是215*10=2.15KΩ，误差是±1%，温度系数为50ppm/℃。

3、色标法色标法是指用不同颜色的环（色环），按照它们的颜色和排列顺序在电阻体上标志出主要参数的方法。

普通的电阻器用四色环表示，精密电阻用五色环表示。

紧靠电阻体一端头的色环为第一环，露着电阻体本色较多的另一端头为末环。

若采用四色环标注，其第一色环是十位数，第二色环为个位数，第三色环为乘数，第四色环为允许误差（如图五所示），各种颜色所代表的数值如表四所示。

例如：4色环的电阻的颜色排列为红黑棕金。

则这只电阻的电阻值为200Ω，允许偏差为±5%。

若采用5色环标示，则其第一色环为百位数，第二色环是十位数，第三色环是个位数，第四色环是乘数，第五色环为允许偏差（如图六所示）。

各种电子元件符号2009年02月16日星期一02:51 P.M.二极管表示符号:D 变容二极管表示符号:D双向触发二极管表示符号:D稳压二极管表示符号:ZD,D稳压二极管表示符号:ZD,D桥式整流二极管表示符号:D 肖特基二极管隧道二极管隧道二极管光敏二极管或光电接收二极管发光二极管表示符号：LED双色发光二极管表示符号：LED光敏三极管或光电接收三极管表示符号：Q,VT 单结晶体管（双基极二极管）表示符号：Q,VT复合三极管表示符号：Q,VTNPN型三极管表示符号：Q,VTPNP型三极管表示符号：Q,VTPNP型三极管表示符号：Q,VTNPN型三极管表示符号：Q,VT带阻尼二极管NPN型三极管表示符号：Q,VT带阻尼二极管及电阻NPN IGBT 场效应管带阻尼二极管IGBT 场效型三极管表示符号：Q,VT 表示符号：Q,VT应管表示符号：Q,VT接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS场效应管耗尽型P-MOS 场效应管耗尽型N-MOS电阻电阻器或固定电阻表示符号：R 电阻电阻器或固定电阻表示符号：R电位器表示符号:VR，RP,W可调电阻表示符号:VR，RP,W电位器表示符号:VR，RP,W可调电阻表示符号:VR，RP,W三脚消磁电阻表示符号：RT 二脚消磁电阻表示符号：RT压敏电阻表示符号：RZ,VAR热敏电阻表示符号：RT光敏电阻CDS 电容（有极性电容）表示符号：电容（有极性电容）表示符号：C可调电容表示符号：C电容（无极性电容）表示符号：C四端光电光电耦合器表示符号：IC，N 六端光电光电耦合器表示符号：IC，N单向可控硅(晶闸管) 双向可控硅(晶闸管) 双向可控硅(晶闸管) 晶振石英晶体振荡器表示符号：X晶振石英晶体振荡器表示符号：X 石英晶体滤波器表示符号：X双列集成电路表示符号：IC或U单列集成电路表示符号：IC或U运算放大器倒相放大器AND gate 非门OR gate或门NAND gate与非门NOR gate 或非门保险管表示符号：F保险管表示符号：F变压器表示符号：T 永久磁铁电感表示符号：L带铁芯电感线圈表示符号：L继电器继电器线路输入端子按键开关表示符号:S 双极开关扬声器电池或直流电源电池或直流电源电流源特别重要的AC交流DC直流公共接地端恒压源恒流源GND公共接地端电子元件（1）<电阻>电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电路图形大全一、图形二极管表示符号:D 变容二极管表示符号:D双向触发二极管表示符号：D稳压二极管表示符号:ZD,D桥式整流二极管表示符号：D肖特基二极管隧道二极管光敏二极管或光电接收二极管发光二极管表示符号：LED光敏三极管或光电接收三极管表示符号：Q，VT 单结晶体管（双基极二极管)表示符号：Q,VT复合三极管表示符号：Q，VTPNP型三极管表示符号:Q，VTPNP型三极管表示符号：Q，VTNPN型三极管表示符号：Q，VT带阻尼二极管及电阻NPN型三极管表示符号：Q，VTIGBT 场效应管表示符号：Q，VT带阻尼二极管IGBT 场效应管表示符号：Q,VT稳压二极管表示符号:ZD，D 隧道二极管双色发光二极管表示符号：LEDNPN型三极管表示符号：Q,VT 带阻尼二极管NPN型三极管表示符号：Q，VT接面型场效应管P-JFET接面型场效应管N—JFET 场效应管增强型P—MOS场效应管耗尽型P—MOS 场效应管耗尽型N—MOS电阻电阻器或固定电阻表示符号:R电位器表示符号:VR,RP，W可调电阻表示符号：VR，RP,W 电位器表示符号：VR，RP,W三脚消磁电阻表示符号：RT 二脚消磁电阻表示符号：RT压敏电阻表示符号：RZ，VAR光敏电阻CDS 电容（有极性电容)表示符号：电容（有极性电容）表示符号：C电容（无极性电容）表示符号：C 四端光电光电耦合器表示符号：IC，N六端光电光电耦合器表示符号:IC,N场效应管增强型N—MOS 电阻电阻器或固定电阻表示符号：R可调电阻表示符号:VR，RP，W热敏电阻表示符号:RT可调电容表示符号：C单向可控硅（晶闸管) 双向可控硅（晶闸管）双向可控硅（晶闸管)石英晶体滤波器晶振石英晶体振荡器表示符号：X 表示符号：X 双列集成电路表示符号：IC或U运算放大器倒相放大器AND gate 非门NAND gate与非门NOR gate 或非门保险管表示符号：F变压器表示符号：T 永久磁铁电感表示符号：L继电器继电器晶振石英晶体振荡器表示符号：X单列集成电路表示符号:IC或UOR gate 或门保险管表示符号：F 带铁芯电感线圈表示符号：L线路输入端子AC交流电池或直流电源恒流源按键开关表示符号:S双极开关扬声器电池或直流电源电流源特别重要的DC直流公共接地端恒压源信号源GND公共接地端二、电工电路图符号大全电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表（负荷监控仪）PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线，电缆，母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关，辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA，YA电动执行器YE发热器件（电加热）FH 照明灯（发光器件) EL空气调节器EV电加热器加热元件EE感应线圈，电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1，BK 液位测量传感器BL温度测量传感器BH，BM辅助文名称字符号A 电流A 模拟ACA 交流自动AUTACC 加速ADD 附加ADJ 可调AUX 辅助ASY 异步BBRK 制动BK 黑BL 蓝BW 向后C 控制CW 顺时针CCW 逆时针D 延时（延迟）D 差动D 数字D 降DC 直流DEC 减E 接地EM 紧急F 快速FB 反馈FW 正，向前GN 绿H 高IN 输入INC 增IND 感应L 左L 限制L 低LA 闭锁M 主M 中M 中间线MMAN 手动N 中性线OFF 断开ON 接通(闭合）OUT 输出P 压力P 保护PE 保护接地PEN 保护接地与中性线共用PU 不接地保护R 记录R 右R 反RD 红色RRST 复位RES 备用RUN 运转S 信号ST 启动SSET 置位、定位SAT 饱和STE 步进STP 停止SYN 同步T 温度T 时间TE 无噪音（防干扰)接地V 真空V 速度V 电压WH 白YE 黄电气元件符号大全序号元件名称新符号旧符号1 继电器K J2 电流继电器KA LJ3 负序电流继电器KAN FLJ4 零序电流继电器KAZ LLJ5 电压继电器KV YJ6 正序电压继电器KVP ZYJ7 负序电压继电器KVN FYJ8 零序电压继电器KVZ LYJ9 时间继电器KT SJ10 功率继电器KP GJ11 差动继电器KD CJ12 信号继电器KS XJ13 信号冲击继电器KAI XMJ14 继电器KC ZJ15 热继电器KR RJ16 阻抗继电器KI ZKJ17 温度继电器KTP WJ18 瓦斯继电器KG WSJ19 合闸继电器KCR或KON HJ20 跳闸继电器KTR TJ21 合闸继电器KCP HWJ22 跳闸继电器KTP TWJ23 电源监视继电器KVS JJ24 压力监视继电器KVP YJJ25 电压继电器KVM YZJ26 事故信号继电器KCA SXJ27 继电保护跳闸出口继电器KOU BCJ28 手动合闸继电器KCRM SHJ29 手动跳闸继电器KTPM STJ30 加速继电器KAC或KCL JSJ31 复归继电器KPE FJ32 闭锁继电器KLA或KCB BSJ33 同期检查继电器KSY TJJ34 自动准同期装置ASA ZZQ35 自动重合闸装置ARE ZCJ36 自动励磁调节装置AVR或AAVR ZTL37 备用电源自动投入装置AATS或RSAD BZT38 按扭SB AN39 合闸按扭SBC HA40 跳闸按扭SBT TA41 复归按扭SBre或SBR FA42 试验按扭SBte YA43 紧急停机按扭SBes JTA44 起动按扭SBst QA45 自保持按扭SBhs BA46 停止按扭SBss47 控制开关SAC KK48 转换开关SAH或SA ZK49 测量转换开关SAM CK50 同期转换开关SAS TK51 自动同期转换开关2SASC DTK52 手动同期转换开关1SASC STK53 自同期转换开关SSA2 ZTK54 自动开关QA55 刀开关QK或SN DK56 熔断器FU RD57 快速熔断器FUhs RDS58 闭锁开关SAL BK59 信号灯HL XD60 光字牌HL或HP GP61 警铃HAB或HA JL62 合闸接触器KMC HC63 接触器KM C64 合闸线圈Yon或LC HQ65 跳闸线圈Yoff或LT TQ66 插座XS67 插头XP68 端子排XT69 测试端子XE70 连接片XB LP71 蓄电池GB XDC72 压力变送器BP YB73 温度变送器BT WDB74 电钟PT75 电流表PA76 电压表PV77 电度表PJ78 有功功率表PPA79 无功功率表PPR80 同期表S81 频率表PF82 电容器C83 灭磁电阻RFS或Rfd Rmc84 分流器RW85 热电阻RT86 电位器RP87 电感（电抗）线圈L88 电流互感器TA CT或LH89 电压互感器TV PT或YH 10KV电压互感器TV SYH35KV电压互感器TV UYH 110KV电压互感器TV YYH90 断路器QF DL91 隔离开关QS G92 电力变压器TM B93 同步发电机GS TF94 交流电动机MA JD95 直流电动机MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并）WST或WVB TQMa，TQMb98 同期电压小母线（运行）WOS`或WVBn TQM`a，TQM`b99 准同期合闸小母线1WSC，2WSC，3WSC1WPO，2WPO，3WPO 1THM，2THM,3THM100 控制电源小母线+WC,—WC +KM，-KM101 信号电源小母线+WS,—WS +XM,-XM102 合闸电源小母线+WON,—WON +HM，-HM103 事故信号小母线WFA SYM104 零序电压小母线WVBz电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表（负荷监控仪）PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式（馈电）母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关，辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA，YA电动执行器YE发热器件(电加热）FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器，变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1，BK液位测量传感器BL温度测量传感器BH，BM关于电路图的图形符号一、电气制图采用的国家标准GB/T 6988.1—2008《电气技术用文件编制第1部分：规则》2008标准对简图的定义术语是：“主要是通过以图形符号表示项目及它们之间关系的图示形式来表达信息.”(1997标准中定义为：采用图形符号和带注释的框来表示包括连接线在内的一个系统或设备的多个部件或零件之间关系的图示形式。

电阻的识别方法电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

（1）数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）；104则表示100K。

（2）色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色8 x100000000 /白色9 x1000000000 /在使用电阻器和电容器时，经常要了解它们的主要参数。

一般情况下，对电阻器应考虑其标称阻值、允许偏差和标称功率；对电容器则需了解其标称容量、允许偏差和耐压。

电阻器和电容器的标称值和允许偏差一般都标在电阻体和电容体上，而在电路图上通常只标出标称值，电解电容则常增标耐压，特殊用途电容器除标出耐压外还要注明品种。

它们的标志方法分为下列4种。

1、直标法：直标法是将电阻器和电容器的标称值用数字和文字符号直接标在电阻体和电容体上，其允偏差则用百分数表示，未标偏差值日的即为±20%的允许偏差。

2、文字符号法：文字符号法是将电阻器和电容器的标称值和允许偏差用数字和文字符号按一定规律组合标志在电阻体和电容体上。

电阻器和电容器标称值的单位标志符号见表1，允许偏差的标志符号见表2。

电气电子专业电器件符号大全常用电工与电子学图形符号序号符号名称与说明1 —直流注：电压可标注在符号右边，系统类型可标注在左边2 直流注：若上述符号可能引起混乱，也可采用本符号3交流频率或频率范围以及电压的数值应标注在符号的右边，系统类型应标注在符号的左边50Hz 示例1：交流50Hz100~600Hz 示例2：交流频率范围100~600Hz380/220V 3N50Hz示例3：交流，三相带中性线，50Hz，380V（中性线与相线之间为220V）。

3N可用3+ N代替3N 50Hz/TN-S示例4：交流，三相，50Hz，具有一个直接接地点且中性线与保护导线全部分开的系统4 低频（工频或亚音频）5 中频（音频）6 高频（超音频，载频或射频）7 交直流8 具有交流分量的整流电流注：当需要与稳定直流相区别时使用9 N 中性（中性线）10 M 中间线11 + 正极12 - 负极13 热效应14 电磁效应过电流保护的电磁操作15 电磁执行器操作16 热执行器操作（如热继电器、热过电流保护）17 M 电动机操作18 正脉冲19 负脉冲20 交流脉冲21 正阶跃函数22 负阶跃函数23 锯齿波24 接地一般符号25 无噪声接地（抗干扰接地）26 保护接地27 接机壳或接底板28 等电位29 理想电流源30 理想电压源31 理想回转器32 故障（用以表示假定故障位置）33 闪绕、击穿34 永久磁铁35 动触点注：如滑动触点36 测试点指示示例点，导线上的测试37 交换器一般符号/转换器一般符号注：①若变换方向不明显，可用箭头表示在符号轮廓上38 电机一般符号，符号内的星号必须用下述字母代替C同步交流机G 发电机G8同步发电机M电动机MG拟作为发电机或电动机使用的电机MS同步电动机注：可以加上符号—或∽SM伺服电机TG测速发电机TM力矩电动机IS感应同步器39 M 3~ 三相笼式异步电动机40 M 3~ 三相线绕转子异步电动机41 C 3~ 并励三相同步变速机42TMM 直流力矩电动机步进电机一般符号43G 电机示例：短分路复励直流发电机示出接线端子和电刷44M串励直流电动机45 M 并励直流电动机46 M 1~ 单相笼式有分相扇子的异步电动机47M1~单相交流串励电动机48 M1~~单向同步电动机49 MS1~单向磁滞同步电动机自整角机一般符号符号内的星号必须用下列字母代替：CX 控制式自整角发送机CT控制式自整角变压器TX 力矩式自整角发送机TR 力矩式自整角接收机50 手动开关一般符号51 按钮开关（不闭锁）52 拉拔开关（不闭锁）53 旋钮开关、旋转开关（闭锁）54 位置开关动合触点限制开关动合触点55 位置开关动断触点限制开关动断触点56 热敏自动开关动断触点57 热继电器动断触点58 接触器触点（在非动作位置断开）59 接触器触点（在非动作位置闭合）60 操作器件一般符号注：具有几个绕组的操作器件，可由适当数值的斜线或重复本符号来表示61 缓慢释放（缓放）继电器的线圈62 缓慢吸合（缓吸）继电器的线圈63 缓吸和缓放继电器的线圈64 快速继电器（快吸和快放）的线圈65 对交流不敏感继电器的线圈66 ~ 交流继电器的线圈67 热继电器的驱动器件68 熔断器一般符号69 熔断器式开关70 熔断器式隔离开关71 熔断器式负荷开关72 火花间隙73 双火花间隙74 动合（常开）触点注：本符号也可以用作开关一般符号75 动断（常闭）触点76 先断后合的转换触点77 中间断开的双向触点78 先合后断的转换触点（桥接）79 当操作器件被吸合时延时闭合的动合触点80 有弹性返回的动合触点81 无弹性返回的动合触点82 有弹性返回的动断触点83 左边弹性返回，右边无弹性返回的中间断开的双向触点84 指示仪表的一般符号星号须用有关符号替代，如A代表电流表等85 记录仪表一般符号星号须用有关符号替代，如W 代表功率表等86 V 指示仪表示例：电压表87 A 电流表88 A sinϕ无功电流表89 var 无功功率表90 cosϕ功率因数表91 ϕ相位表92 Hz 频率表93 ↑检流计94 示波器95 n 转速表96 W 记录仪表示例：记录式功率表97 W var 组合式记录功率表和无功功率表98 记录式示波器99 Wh 电度表（瓦特小时计）100 Wh 无功电度表101 灯一般符号信号灯一般符号注：①如果要求指示颜色则在靠近符号处标出下列字母：RD 红、YE 黄、GN 绿、BU蓝、WH白②如要指出灯的类型，则在靠近符号处标出下列字母：Ne氖、Xe氦、Na钠、Hg汞、I碘、IN白炽、EL电发光、ARC弧光、FL荧光、IR红外线、UV紫外线、LED发光二极管102 闪光型信号灯103 电警笛报警器104优选型其它型峰鸣器105 电动器箱106 电喇叭107优选型其它型电铃108 可调压的单向自耦变压器109 绕组间有屏蔽的双绕组单向变压器110 在一个绕组上有中心点抽头的变压器111 耦合可变的变压器112 三相变压器星形—三角形联结113 三相自耦变压器星形连接114 单向自耦变压器115 双绕组变压器注：瞬时电压的极性可以在形式Z中表示示例：示出瞬时电压极性标记的双绕组变压器流入绕组标记端的瞬时电流产生辅助磁通116 三绕组变压器117 自耦变压器118 电抗器扼流圈119 优选型其它型电阻器一般符号120 可变电阻器可调电阻器121 U 压敏电阻器、变阻器注：U可以用V代替122 滑线式变阻器123 带滑动触点和断开位置的电阻器124 滑动触点电位器125优选型其它型电容器一般符号注：如果必须分辨同一电容器的电极时，弧形的极板表示：①在圈定的纸介质和陶瓷介质电容器中表示外电极②在可调和可变的电容器中表示动片电极③在穿心电容器中表示纸电位电极126优选型其它型极性电容器127优选型其它型可变电容器可调电容器128优选型其它型微调电容器129 电感器线圈绕组扼流圈130 半导体二极度管一般符号131 发光二极管一般符号132Q 利用室温效应的二极管Q可用t代替133 用作电容性器件的二极管（变容二极管）134 隧道二极管135 单向击穿二极管电压调整二极管江崎二极管136 双向击穿二极管137 反向二极管（单隧道二极管）138 双向二极管交流开关二极管139 三极晶体闸流管注：当没有必要规定控制极的类型时，这个符号用于表示反向阻断三极晶体闸流管140 反向阻断三极晶体闸流管N型控制极（阳极侧受控）141 反向阻断三极晶体闸流管P型控制极（阴极侧受控）142 可关断三极晶体闸流管，末规定控制极143 可关断三极晶体闸流管N型控制极（阳极侧受控）144 可关断三极晶体闸流管P型控制极（阴极侧受控）145 反向阻断四极晶体闸流管146 双向三极晶体闸流管三端双向晶体闸流管147 反向导通三极晶体闸流管，末规定控制极148 反向导通三极晶体闸流管，N型控制极（阳极侧受控）149 反向导通三极晶体闸流管，P型控制极（阴极侧受控）150 光控晶体闸流管151 PNP型半导体管152 NPN型半导体管，集电极接管壳153 NPN型雪崩半导体管154 具P型基极单结型半导体管155 具有N型基极单结型半导体管156 N型沟道结型场效应半导体管注：栅极与源极引线应绘在一直线上157 P型沟道结型场效应半导体管158 增强型、单栅、P沟道和衬底无引出线绝缘相场效应半导体管159 增强型、单栅、N沟道和衬底无引出线绝缘相场效应半导体管160 增强型、单栅、P沟道和衬底有引出线绝缘相场效应半导体管161 增强型、单栅、N沟道和衬底与源极在内部连接绝缘相场效应半导体管162 耗尽型、单栅、N沟道和衬底无引出线的栅场效应半导体管163 耗尽型、单栅、P沟道和衬底无引出线的栅场效应半导体管164 耗尽型、单栅、N沟道和衬底有引出线的栅场效注：在多栅的情况下，主栅极与源极的引线应在一条直线上165 光敏电阻具有对称导电性的光电器件166 光电二极管具有非对称导电性的光电器件167 光电池168 光电半导体管（示出PNP型）169 原电池或蓄电池170 原电池组或蓄电池组171 ≥1 “或”单元，通用符号只有一个或一个以上的输入呈现“1”状态，输出才呈现“1”状态注：如果不会引起意义混淆，“≥1”可以用“1”代替172 & “与”单元，通用符号只有所有输入呈现“1”状态，输出才呈现“1”状态173 ≥m 逻辑门槛单元，通用符号只有呈现“1”状态输入的数目等于或大于限定符号中用m表示的数值，输出才呈现“1”状态注：①m总是小于输出端的数目②具有m―1的单元就是上述“或”单元174 =m 等于m单元，通用符号只有呈现“1”状态输入的数目等于限定符号中以m 表示的数值，输出才呈现“1”状态注：①m总是小于输出端的数目②m―1的2输入单元就是通常所说的“异或”单元175 >=/2 多数单元，通用符号只有多数输入呈现“1”状态，输出才呈现“1”状态176 逻辑恒等单元，通用符号只有所有输入呈现相同的状态，输出才呈现“1”状态177 2k+1 奇数单元（奇数校验单元）模z加单元，通用符号只有呈现“1”状态的输入数目为（1、3、5等），输出才呈现“1”状态178 2k 偶数单元，（偶数校验单元）通用符号只有呈现“1”状态的输入数目为偶数（0、2、4等），输出就呈现“1”状态179 =1 异或单元，只有两个输入之一呈现“1”状态，输出才呈现“1”状态180 - 1 输出无专门放大的缓冲单元只有输入呈现“1”状态，输出才呈现“1”状态181 1 非门反相器（在用逻辑非符号表示器件的情况下）只有输入呈现外部“1”状态，输出才呈现外部“0”状态182 1 反相器（在用逻辑极性符号表示器件的情况下），只有输入呈现H电平，输出才呈现L电平183& 12I3 I2 & 3输入与非门例如：CTCT1010（国外对应号 SN7410）的一部分184 4 63 5 ≥1 3输入与非门例如：CTCT1027（国外对应号 SN7427）的一部分185 11& 1213 2输入与非门（具有斯密特触发器）例如：CTCT1132（国外对应号 SN74132）的一部分只有加到每一个输入的外部电平达到其门槛值V 1时，输出才呈现其内部“1”状态， 输出维持其内部“1”状态，直到加在两输入端外部电平有一个达到它的门槛值V2为止注：本符号不等效于11& 12 13186X/Y X/Y 编码器 / 代码转换器 通用符号 注：X 和Y 可分别用表示输入和输出信号代码的适当符号代替187Σ加法器，通用符号188X/Y P-Q减法器，通用符号189乘法器，通用符号190CO Σ半加器191ΣCI CO 一位全加器 注：简单的一位全加器可用奇数单元（模2加单元）和逻辑门槛单元另行描述。

电阻值单位符号引言在电路中，电阻是一个非常重要的元件。

它用于控制电流的流动，并限制电流的大小。

电阻的值是通过测量电流和电压之间的关系来确定的。

在测量电阻时，我们需要使用合适的单位来表示电阻的值。

在本文档中，我们将探讨电阻值的单位符号，并解释它们的含义。

基本单位符号电阻值通常使用欧姆（Ω）作为单位符号。

欧姆是国际单位制中电阻的基本单位，它定义为当通过一个电阻为1欧姆的导体时，通过导体的电流为1安培时，导体两端的电压差为1伏特。

在电路图中，我们可以使用Ω来表示电阻的值。

例如，一个10欧姆的电阻可以写作10Ω。

常见的电阻值单位除了基本单位Ω外，电阻值还可以用一些常见的单位来表示。

以下是一些常见的电阻值单位：1.千欧姆（kΩ）：千欧姆是指1000欧姆。

所以1 kΩ等于1000 Ω。

这是最常见的电阻值单位之一。

2.兆欧姆（MΩ）：兆欧姆是指1000000欧姆。

所以1 MΩ等于1000000 Ω。

兆欧姆通常用于高阻值的电阻器，如大规模集成电路。

3.毫欧姆（mΩ）：毫欧姆是指0.001欧姆。

所以1 mΩ等于0.001 Ω。

毫欧姆通常用于测量非常小的电阻值，如电路板上的导线电阻。

4.微欧姆（μΩ）：微欧姆是指0.000001欧姆。

所以1 μΩ等于0.000001 Ω。

微欧姆通常用于测量非常小的电阻值，如超导材料。

进制单位电阻值也可以表示为进制单位的倍数。

以下是一些常见的进制单位：1.千（K）：1 kΩ等于1000 Ω。

在电阻值较大的情况下，可以使用K作为进制单位。

2.兆（M）：1 MΩ等于1000000 Ω。

在电阻值非常大的情况下，可以使用M作为进制单位。

3.毫（m）：1 mΩ等于0.001 Ω。

在电阻值较小的情况下，可以使用m作为进制单位。

4.微（μ）：1 μΩ等于0.000001 Ω。

在电阻值非常小的情况下，可以使用μ作为进制单位。

示例以下是一些示例，显示了不同单位符号的电阻值：•100 Ω：100欧姆•10 kΩ：10千欧姆• 1 MΩ：1兆欧姆• 1.5 Ω：1.5欧姆• 2.2 mΩ：2.2毫欧姆•0.01 Ω：0.01欧姆总结本文档介绍了电阻值的单位符号。

电阻符号kΩ
导体对电流的阻碍作用就叫该导体的电阻。

电阻（Reitor，通常用“R”表示）是一个物理量，在物理学中表示导体对电流阻碍作用的大小。

导体的电阻越大，表示导体对电流的阻碍作用越大。

不同的导体，电阻一般不同，电阻是导体本身的一种性质。

导体的电
阻通常用字母R表示，电阻的单位是欧姆，简称欧，符号为Ω。

金属导体中的电流是自由电子定向移动形成的。

自由电子在运动中要
与金属正离子频繁碰撞，每秒钟的碰撞次数高达1015左右。

这种碰撞阻
碍了自由电子的定向移动，表示这种阻碍作用的物理量叫作电阻。

不但金属导体有电阻，其他物体也有电阻。

导体的电阻是由它本身的
物理条件决定的，金属导体的电阻是由它的材料性质、长短、粗细（横截
面积）以及使用温度决定的。

常用电气图形符号和文字符号名称图形符号文字符号名称图形符号文字符号电流Ａ电流表电压Ｖ电压表交流AC 千瓦时表或瓦千时表直流DC 灯H断开OFF 话筒BM闭合ON 扬声器BL电阻器R 耳塞机B电位器RP 继电器J、K热敏电阻器RT电池电池组GB电容器C 导线连接极性电容器C 导线交叉连接可变电容器C 导线不连接线圈L 开关K半导体二极管VD 天线地光电二极管VD 接地发光二极管VD 接机壳三极管（NPN型）V 变压器T三极管（PNP型）V 磁棒线圈L熔断器日光灯插座启辉器常用电子元器件参考资料第一节部分电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。

根据国家标准，常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。

如1R5表示1.5Ω，2K7表示2.7kΩ，RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号1/8W，标称阻值为5.1kΩ，允许误差为±10%。
