电阻的标识

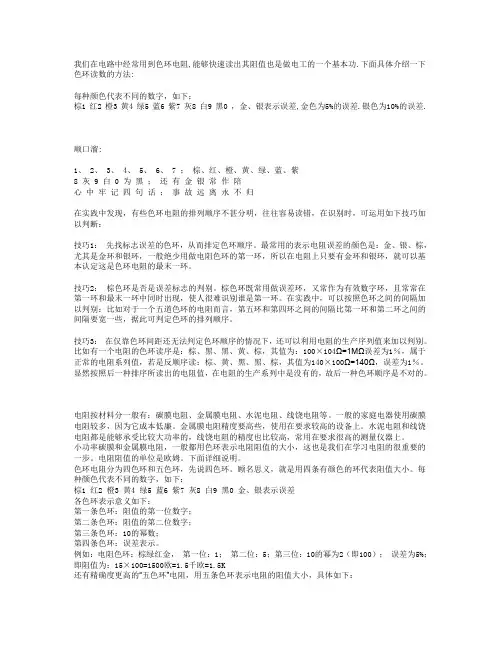

我们在电路中经常用到色环电阻,能够快速读出其阻值也是做电工的一个基本功.下面具体介绍一下色环读数的方法:每种颜色代表不同的数字，如下：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ，金、银表示误差,金色为5%的误差.银色为10%的误差.顺口溜:1、 2、 3、 4、 5、 6、 7 ；棕、红、橙、黄、绿、蓝、紫8 灰 9 白 0 为黑；还有金银常作陪心中牢记四句话；事故远离永不归在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。

最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。

技巧2：棕色环是否是误差标志的判别。

棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。

在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。

比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×104Ω=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。

显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。

电阻按材料分一般有：碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。

一般的家庭电器使用碳膜电阻较多，因为它成本低廉。

金属膜电阻精度要高些，使用在要求较高的设备上。

水泥电阻和线饶电阻都是能够承受比较大功率的，线饶电阻的精度也比较高，常用在要求很高的测量仪器上。

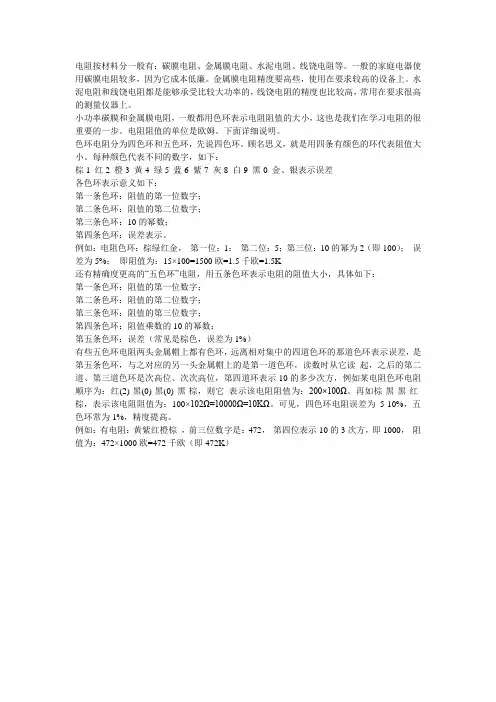

电阻按材料分一般有：碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。

一般的家庭电器使用碳膜电阻较多，因为它成本低廉。

金属膜电阻精度要高些，使用在要求较高的设备上。

水泥电阻和线饶电阻都是能够承受比较大功率的，线饶电阻的精度也比较高，常用在要求很高的测量仪器上。

小功率碳膜和金属膜电阻，一般都用色环表示电阻阻值的大小，这也是我们在学习电阻的很重要的一步。

电阻阻值的单位是欧姆。

下面详细说明。

色环电阻分为四色环和五色环，先说四色环。

顾名思义，就是用四条有颜色的环代表阻值大小。

每种颜色代表不同的数字，如下：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。

例如：电阻色环：棕绿红金，第一位：1；第二位：5；第三位：10的幂为2（即100）；误差为5%；即阻值为：15×100=1500欧=1.5千欧=1.5K还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三位数字；第四条色环：阻值乘数的10的幂数；第五条色环：误差（常见是棕色，误差为1%）有些五色环电阻两头金属帽上都有色环，远离相对集中的四道色环的那道色环表示误差，是第五条色环，与之对应的另一头金属帽上的是第一道色环，读数时从它读起，之后的第二道、第三道色环是次高位、次次高位，第四道环表示10的多少次方，例如某电阻色环电阻顺序为：红(2)-黑(0)-黑(0)-黑-棕，则它表示该电阻阻值为：200×100Ω。

再如棕-黑-黑-红-棕，表示该电阻阻值为：100×102Ω=10000Ω=10KΩ。

可见，四色环电阻误差为5-10%，五色环常为1%，精度提高。

例如：有电阻：黄紫红橙棕，前三位数字是：472，第四位表示10的3次方，即1000，阻值为：472×1000欧=472千欧（即472K）识别色环电阻的阻值电阻阻值有直接编号和色环法，直接编号我不说你也知道，下面主要介绍色环电阻的识别目前，电子产品广泛采用色环电阻，其优点是在装配、调试和修理过程中，不用拨动元件，即可在任意角度看清色环，读出阻值，使用方便。

电阻标识的识读方法
电阻的标识通常使用彩色环带或颜色条进行标示，其中每个彩色环带或颜色条代表一个数字或数值。

以下是一种常见的电阻标识方法：
1. 三彩色环带标识法：
- 第1个彩色环带代表第1位数字
- 第2个彩色环带代表第2位数字
- 第3个彩色环带代表数量级（即10的幂次方）
- 第4个彩色环带代表容量误差
例如，一个电阻的标识为棕色、黑色、红色、金色环带，则识读方法为：
第1个环带棕色代表数字1，
第2个环带黑色代表数字0，
第3个环带红色代表100（即10的2次方），
第4个环带金色代表5%的容量误差。

因此，这个电阻的电阻值为10 × 100 Ω ± 5%。

2. 四彩色环带标识法：
- 第1个彩色环带代表第1位数字
- 第2个彩色环带代表第2位数字
- 第3个彩色环带代表第3位数字（即10的幂次方）
- 第4个彩色环带代表容量误差
例如，一个电阻的标识为棕色、黑色、红色、橙色环带，则识读方法为：
第1个环带棕色代表数字1，
第2个环带黑色代表数字0，
第3个环带红色代表数字0（即10的1次方），
第4个环带橙色代表1%的容量误差。

因此，这个电阻的电阻值为1000 Ω ± 1%。

这些标识方法是国际电工委员会（IEC）和电子工程师学会（IEEE）所推荐和广泛使用的电阻标识方法。

不同的国家和地区可能存在其他标识方法，但原理相似。

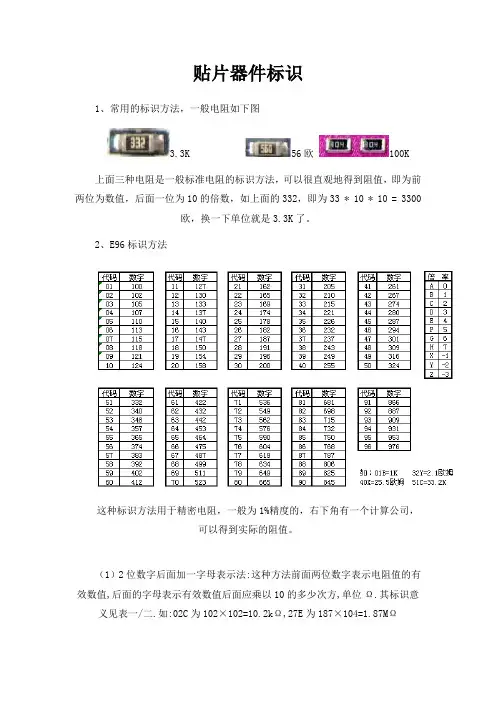

贴片器件标识1、常用的标识方法，一般电阻如下图3.3K 56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300欧，换一下单位就是3.3K了。

2、E96标识方法这种标识方法用于精密电阻，一般为1%精度的，右下角有一个计算公司，可以得到实际的阻值。

（1）2位数字后面加一字母表示法:这种方法前面两位数字表示电阻值的有效数值,后面的字母表示有效数值后面应乘以10的多少次方,单位Ω.其标识意义见表一/二.如:02C为102×102=10.2kΩ,27E为187×104=1.87MΩ表一————————————————————————————————————代码表示数字代码表示数字代码表示数字代码表示数字01 100 26 182 51 332 76 60402 102 27 187 52 340 7761903 105 28 191 53 348 78 63404 107 29 196 54 357 7964905 110 30 200 55 365 8066506 113 31 205 56 374 8168107 115 32 210 57 383 8269808 118 33 215 58 392 8371509 121 34 221 59 402 8473210 124 35 226 60 412 8575011 127 36 232 61 422 8676812 130 37 237 62 432 87 78713 133 38 243 63 442 8880614 137 39 249 64 453 8982515 140 40 255 65 464 9084516 143 41 261 66 475 9186617 147 42 267 67 487 9288718 150 43 274 68 499 9390919 154 44 280 69 511 94 92120 158 45 287 70 523 9593521 162 46 294 71 536 9695622 165 47 301 72 549 9797323 169 48 309 73 562 9898524 174 49 316 74 576 9999825 178 50 324 75 590——————————————————————————————————表二代码含义代码含义代码含义代码含义A 100 D 103 G 106 Y 10-2B 101 E 104 H 107 Z 10-3C 102 F 105 X 10-1——————————————————————————————————(2)3位数字表示法:这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数.当电阻小于10Ω时,在代码中用R 表示电阻值小数点的位置,这种表示法通常用有阻值误差为5%电阻系列中.比如:330表示33Ω,而不是 330Ω;221表示220Ω;683表示68000Ω即68kΩ;105表示1MΩ;6R2表示602Ω.(3)4位数字表示法,这种表示法前3位数字代表电阻值的有效数字,第4位表示在有效数字后面应添加0的个数.当电阻小于10Ω时,代码中仍用R表示电阻值小数点的位置,这种表示方法通用用有阻值误差为1%精密电阻系列中.比如:0100表示10Ω而不是 100Ω;1000表示100Ω而不是1000Ω;4992表示49900Ω,即49.9kΩ;1473表示147000Ω即147kΩ;0R56表示 0.56Ω.续（解）：300是30欧（这是国际标法）30R是30欧（这是英国标法）常看国外绘制的线路图，美国、英国、日本对零件符号的标示都不同。

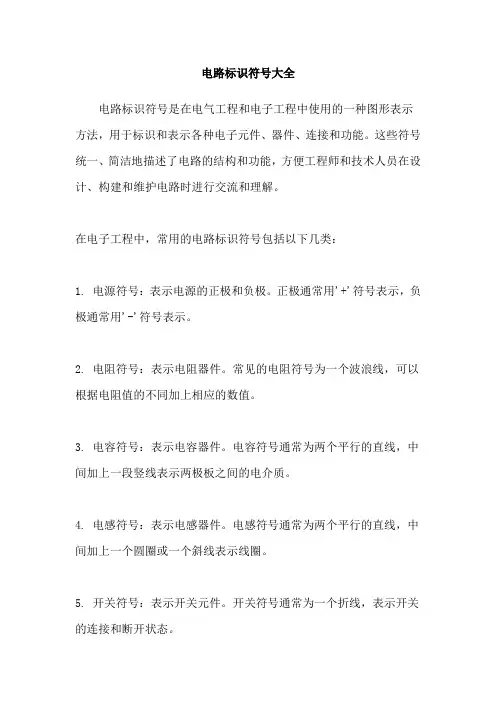

电路标识符号大全电路标识符号是在电气工程和电子工程中使用的一种图形表示方法，用于标识和表示各种电子元件、器件、连接和功能。

这些符号统一、简洁地描述了电路的结构和功能，方便工程师和技术人员在设计、构建和维护电路时进行交流和理解。

在电子工程中，常用的电路标识符号包括以下几类：1. 电源符号：表示电源的正极和负极。

正极通常用'+'符号表示，负极通常用'-'符号表示。

2. 电阻符号：表示电阻器件。

常见的电阻符号为一个波浪线，可以根据电阻值的不同加上相应的数值。

3. 电容符号：表示电容器件。

电容符号通常为两个平行的直线，中间加上一段竖线表示两极板之间的电介质。

4. 电感符号：表示电感器件。

电感符号通常为两个平行的直线，中间加上一个圆圈或一个斜线表示线圈。

5. 开关符号：表示开关元件。

开关符号通常为一个折线，表示开关的连接和断开状态。

6. 运算放大器符号：表示运算放大器。

运算放大器符号为一个三角形，顶点是一个输入端，底边是一个输出端。

7. 二极管符号：表示二极管元件。

二极管符号通常为一个箭头，箭头指向的一端是正极，另一端是负极。

8. 晶体管符号：表示晶体管元件。

晶体管符号通常为一个三角形，顶点是基极，底边分别对应集电极和发射极。

9. IC符号：表示集成电路。

IC符号通常为一个长方形，内部有多个引脚表示不同的功能。

除了上述几种常见的电路标识符号外，还有更多用于表示特定功能和器件的标识符号。

例如，电机符号、变压器符号、发电机符号、电感降压符号等等。

掌握这些电路标识符号，可以帮助工程师和技术人员更好地理解和设计电子电路，提高工作效率。

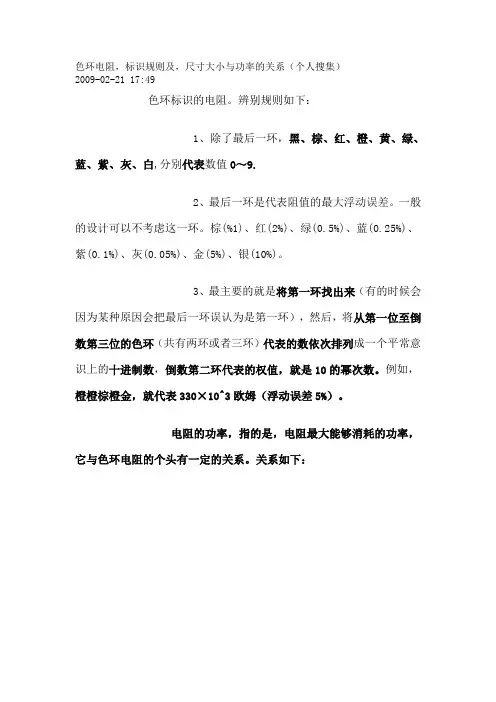

色环电阻，标识规则及，尺寸大小与功率的关系（个人搜集）
2009-02-21 17:49
色环标识的电阻。

辨别规则如下：
1、除了最后一环，黑、棕、红、橙、黄、绿、蓝、紫、灰、白,分别代表数值0～9.
2、最后一环是代表阻值的最大浮动误差。

一般的设计可以不考虑这一环。

棕(%1)、红(2%)、绿(0.5%)、蓝(0.25%)、紫(0.1%)、灰(0.05%)、金(5%)、银(10%)。

3、最主要的就是将第一环找出来（有的时候会因为某种原因会把最后一环误认为是第一环），然后，将从第一位至倒数第三位的色环（共有两环或者三环）代表的数依次排列成一个平常意识上的十进制数，倒数第二环代表的权值，就是10的幂次数。

例如，橙橙棕橙金，就代表330×10^3欧姆（浮动误差5%）。

电阻的功率，指的是，电阻最大能够消耗的功率，它与色环电阻的个头有一定的关系。

关系如下：
就是说：直径2mm长度3mm的是1/8w,
直径2mm长度6mm的是1/4w,
直径3mm长度9mm的是1/2w.
以上为个人从网上搜集，仅供参考。

电阻的色环标识
电阻的色环标识是用不同颜色的色环圈表示电阻器的阻值和误差等信息。

一般情况下，电阻的色环标识有4个或5个，从左到右的顺序依次表示阻值的数字、阻值的倍数、容差和温度系数。

以下是电阻的常用色环标识与对应数值的示例：
4个色环标识：
- 第1个色环：阻值的第1位数字
- 第2个色环：阻值的第2位数字
- 第3个色环：阻值的倍数（单位为Ω）
- 第4个色环：容差
5个色环标识：
- 第1个色环：阻值的第1位数字
- 第2个色环：阻值的第2位数字
- 第3个色环：阻值的第3位数字
- 第4个色环：阻值的倍数（单位为Ω）
- 第5个色环：容差
以下是常用的颜色编码及对应的数字和倍数表格：
颜色数字倍数（单位为Ω）
黑色 0 1
棕色 1 10
红色 2 100
橙色 3 1k
黄色 4 10k
绿色 5 100k
蓝色 6 1M
紫色 7 10M
灰色 8 100M
白色 9 1G
金色 - 0.1
银色 - 0.01
无色 - 无穷大（开路）
容差的色环标识如下：
颜色容差
棕色 ±1%
红色 ±2%
绿色 ±0.5%
蓝色 ±0.25%
紫色 ±0.1%
银色 ±10%
无色无容差。

零件值换算这里主要指电阻值与电容值换算，因为在SMT上所用的电阻电容都是尺寸非常小的零件，表示其电阻值或电容值的时候不可能用常用的描述办法表述。

如今在业界的标准是电容不标示电容值，而以颜色来区分不同容值的电容，电阻则是把代码标示在零件本体上，即用少量的数字元或英文字母来表示电阻值，于是在代码与实际电阻值之间，人们制定了一定的换算规则，下面便详细讲述有关细则。

1、电阻(1)、电阻单位为奥姆,符号为「Ω」.(2)、单位换算:1MΩ= 1,000KΩ=1,000,000 Ω(3)、电阻又分为一般电阻与精密电阻两类，其主要区别为零件误差值及零件表面之表示码位数不同。

例: 1KΩ一般电阻:误差值为±5%；其表示码为三码例:103精密电阻(SIZE:0805以上): 误差值为±1%；其表示码为四码例:1002精密电阻(SIZE:0603): 误差值为±1%；其表示码为三码代码，如附件2。

(4)、换算规则如下:一般电阻数值(AB) ×10n = 电阻值±误差值(5%)精密电阻数值(ABC)×10n = 电阻值±误差值(1%)例:103=10×103=10kΩ±5%；1003=100×103=100kΩ±1%(5)、阻值换算的特殊状况：a、当n=8或9时,10的次方数分别为-2或-1，即或。

b、当代码中含字母「R」时，此「R」相当于小数点「.」。

例:4R3=4.3Ω±5%；69R9=69.9Ω±1%(6)、精密电阻除符合以上之换算规则外，另有其它代码表示方法，而又因制造厂商的不同，其代码也不一样，对于这种电阻的换算，应根据厂商提供之代码对照表进行核对换算，如附件2。

2、电容换算在这里主要讲解电容常用单位之间的换算，因为电子行业中电容的单位一般都比较小，同一种电容有时因供货商不一样而表示的方法也不一样，生产时要能够快速在各种单位之间转换。
