曲面做法 UG vs PROE

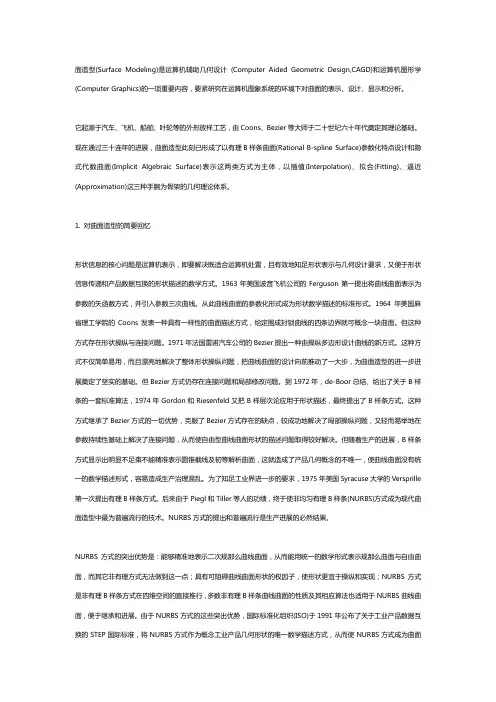

面造型(Surface Modeling)是运算机辅助几何设计(Computer Aided Geometric Design,CAGD)和运算机图形学(Computer Graphics)的一项重要内容，要紧研究在运算机图象系统的环境下对曲面的表示、设计、显示和分析。

它起源于汽车、飞机、船舶、叶轮等的外形放样工艺，由Coons、Bezier等大师于二十世纪六十年代奠定其理论基础。

现在通过三十连年的进展，曲面造型此刻已形成了以有理B样条曲面(Rational B-spline Surface)参数化特点设计和隐式代数曲面(Implicit Algebraic Surface)表示这两类方式为主体，以插值(Interpolation)、拟合(Fitting)、逼近(Approximation)这三种手腕为骨架的几何理论体系。

1. 对曲面造型的简要回忆形状信息的核心问题是运算机表示，即要解决既适合运算机处置，且有效地知足形状表示与几何设计要求，又便于形状信息传递和产品数据互换的形状描述的数学方式。

1963年美国波音飞机公司的Ferguson第一提出将曲线曲面表示为参数的矢函数方式，并引入参数三次曲线。

从此曲线曲面的参数化形式成为形状数学描述的标准形式。

1964年美国麻省理工学院的Coons发表一种具有一样性的曲面描述方式，给定围成封锁曲线的四条边界就可概念一块曲面。

但这种方式存在形状操纵与连接问题。

1971年法国雷诺汽车公司的Bezier提出一种由操纵多边形设计曲线的新方式。

这种方式不仅简单易用，而且漂亮地解决了整体形状操纵问题，把曲线曲面的设计向前推动了一大步，为曲面造型的进一步进展奠定了坚实的基础。

但Bezier方式仍存在连接问题和局部修改问题。

到1972年，de-Boor总结、给出了关于B样条的一套标准算法，1974年Gordon和Riesenfeld又把B样层次论应用于形状描述，最终提出了B样条方式。

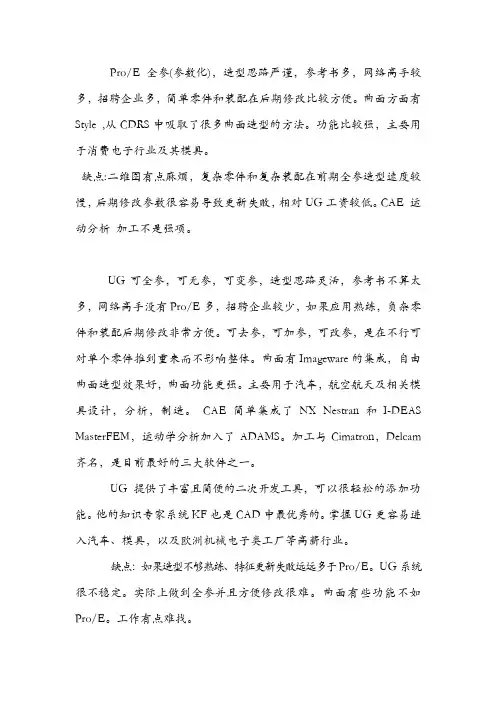

Pro/E全参(参数化)，造型思路严谨，参考书多，网络高手较多，招聘企业多，简单零件和装配在后期修改比较方便。

曲面方面有Style ,从CDRS中吸取了很多曲面造型的方法。

功能比较强，主要用于消费电子行业及其模具。

缺点:二维图有点麻烦，复杂零件和复杂装配在前期全参造型速度较慢，后期修改参数很容易导致更新失败，相对UG工资较低。

CAE 运动分析加工不是强项。

UG可全参，可无参，可变参，造型思路灵活，参考书不算太多，网络高手没有Pro/E多，招聘企业较少，如果应用熟练，负杂零件和装配后期修改非常方便。

可去参，可加参，可改参，是在不行可对单个零件推到重来而不影响整体。

曲面有Imageware的集成，自由曲面造型效果好，曲面功能更强。

主要用于汽车，航空航天及相关模具设计，分析，制造。

CAE简单集成了NX Nestran和I-DEAS MasterFEM，运动学分析加入了ADAMS。

加工与Cimatron，Delcam 齐名，是目前最好的三大软件之一。

UG提供了丰富且简便的二次开发工具，可以很轻松的添加功能。

他的知识专家系统KF也是CAD中最优秀的。

掌握UG更容易进入汽车、模具，以及欧洲机械电子类工厂等高薪行业。

缺点：如果造型不够熟练、特征更新失败远远多于Pro/E。

UG系统很不稳定。

实际上做到全参并且方便修改很难。

曲面有些功能不如Pro/E。

工作有点难找。

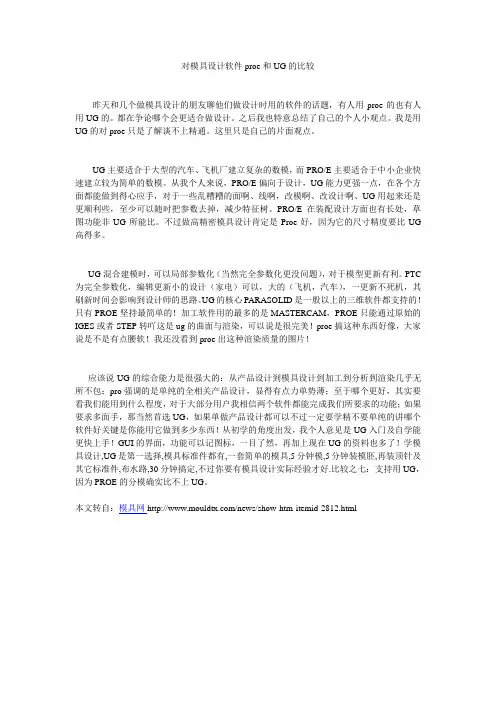

对模具设计软件proe和UG的比较昨天和几个做模具设计的朋友聊他们做设计时用的软件的话题，有人用proe的也有人用UG的。

都在争论哪个会更适合做设计。

之后我也特意总结了自己的个人小观点。

我是用UG的对proe只是了解谈不上精通。

这里只是自己的片面观点。

UG主要适合于大型的汽车、飞机厂建立复杂的数模，而PRO/E主要适合于中小企业快速建立较为简单的数模。

从我个人来说，PRO/E偏向于设计，UG能力更强一点，在各个方面都能做到得心应手，对于一些乱糟糟的面啊、线啊，改模啊、改设计啊、UG用起来还是更顺利些，至少可以随时把参数去掉，减少特征树。

PRO/E在装配设计方面也有长处，草图功能非UG所能比。

不过做高精密模具设计肯定是Proe好，因为它的尺寸精度要比UG 高得多。

UG混合建模时，可以局部参数化（当然完全参数化更没问题），对于模型更新有利。

PTC 为完全参数化，编辑更新小的设计（家电）可以，大的（飞机，汽车），一更新不死机，其刷新时间会影响到设计师的思路。

UG的核心PARASOLID是一般以上的三维软件都支持的！只有PROE坚持最简单的！加工软件用的最多的是MASTERCAM，PROE只能通过原始的IGES或者STEP转吖这是ug的曲面与渲染，可以说是很完美！proe搞这种东西好像，大家说是不是有点腰软！我还没看到proe出这种渲染质量的图片！应该说UG的综合能力是很强大的：从产品设计到模具设计到加工到分析到渲染几乎无所不包；pro强调的是单纯的全相关产品设计，显得有点力单势薄；至于哪个更好，其实要看我们能用到什么程度，对于大部分用户我相信两个软件都能完成我们所要求的功能；如果要求多面手，那当然首选UG，如果单做产品设计都可以不过一定要学精不要单纯的讲哪个软件好关键是你能用它做到多少东西！从初学的角度出发，我个人意见是UG入门及自学能更快上手！GUI的界面，功能可以记图标，一目了然，再加上现在UG的资料也多了！学模具设计,UG是第一选择,模具标准件都有,一套简单的模具,5分钟模,5分钟装模胚,再装顶针及其它标准件,布水路,30分钟搞定,不过你要有模具设计实际经验才好.比较之七：支持用UG，因为PROE的分模确实比不上UG。

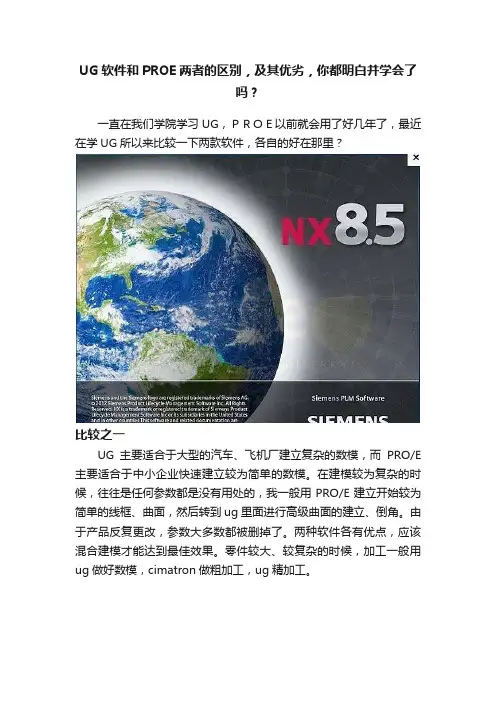

UG软件和PROE两者的区别，及其优劣，你都明白并学会了吗？一直在我们学院学习UG，ＰＲＯＥ以前就会用了好几年了，最近在学UG所以来比较一下两款软件，各自的好在那里？比较之一UG主要适合于大型的汽车、飞机厂建立复杂的数模，而PRO/E 主要适合于中小企业快速建立较为简单的数模。

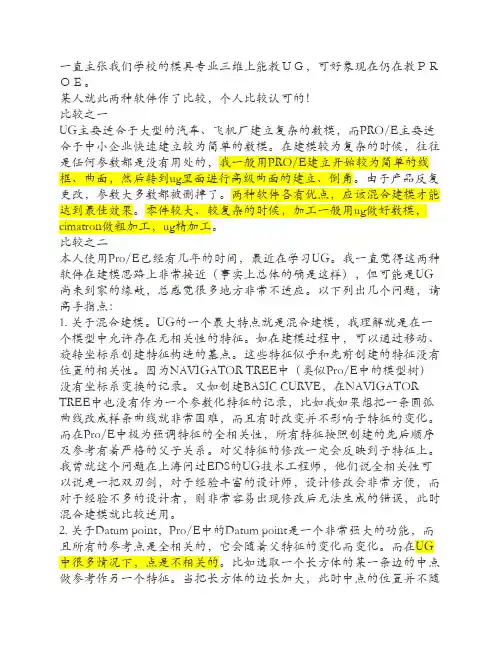

在建模较为复杂的时候，往往是任何参数都是没有用处的，我一般用PRO/E建立开始较为简单的线框、曲面，然后转到ug里面进行高级曲面的建立、倒角。

由于产品反复更改，参数大多数都被删掉了。

两种软件各有优点，应该混合建模才能达到最佳效果。

零件较大、较复杂的时候，加工一般用ug做好数模，cimatron做粗加工，ug精加工。

比较之二?俺用Pro/E已经有几年的时间，最近在学习UG。

我一直觉得这两种软件在建模思路上非常接近（事实上总体的确是这样），但可能是UG尚未到家的缘故，总感觉很多地方非常不适应。

以下列出几个问题，请高手指点：1. 关于混合建模。

UG的一个最大特点就是混合建模，我理解就是在一个模型中允许存在无相关性的特征。

如在建模过程中，可以通过移动、旋转坐标系创建特征构造的基点。

这些特征似乎和先前创建的特征没有位置的相关性。

因为NAVIGATOR TREE中（类似Pro/E中的模型树）没有坐标系变换的记录。

又如创建BASIC CURVE，在NAVIGATOR TREE中也没有作为一个参数化特征的记录，比如我如果想把一条圆弧曲线改成样条曲线就非常困难，而且有时改变并不影响子特征的变化。

而在Pro/E中极为强调特征的全相关性，所有特征按照创建的先后顺序及参考有着严格的父子关系。

对父特征的修改一定会反映到子特征上。

我曾就这个问题在上海问过EDS的UG技术工程师，他们说全相关性可以说是一把双刃剑，对于经验丰富的设计师，设计修改会非常方便，而对于经验不多的设计者，则非常容易出现修改后无法生成的错误，此时混合建模就比较适用。

2. 关于Datum point，Pro/E中的Datum point是一个非常强大的功能，而且所有的参考点是全相关的，它会随着父特征的变化而变化。

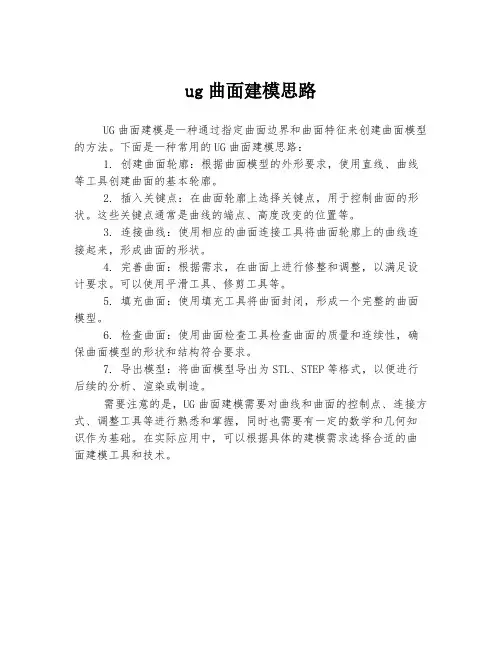

ug曲面建模思路
UG曲面建模是一种通过指定曲面边界和曲面特征来创建曲面模型的方法。

下面是一种常用的UG曲面建模思路：
1. 创建曲面轮廓：根据曲面模型的外形要求，使用直线、曲线等工具创建曲面的基本轮廓。

2. 插入关键点：在曲面轮廓上选择关键点，用于控制曲面的形状。

这些关键点通常是曲线的端点、高度改变的位置等。

3. 连接曲线：使用相应的曲面连接工具将曲面轮廓上的曲线连接起来，形成曲面的形状。

4. 完善曲面：根据需求，在曲面上进行修整和调整，以满足设计要求。

可以使用平滑工具、修剪工具等。

5. 填充曲面：使用填充工具将曲面封闭，形成一个完整的曲面模型。

6. 检查曲面：使用曲面检查工具检查曲面的质量和连续性，确保曲面模型的形状和结构符合要求。

7. 导出模型：将曲面模型导出为STL、STEP等格式，以便进行后续的分析、渲染或制造。

需要注意的是，UG曲面建模需要对曲线和曲面的控制点、连接方式、调整工具等进行熟悉和掌握，同时也需要有一定的数学和几何知识作为基础。

在实际应用中，可以根据具体的建模需求选择合适的曲面建模工具和技术。

proe曲面建模步骤
PROE是一款三维建模软件，以下是使用PROE进行曲面建模
的一般步骤：
1. 创建基本几何体：使用PROE的基础功能，例如绘制线条、创建圆、矩形或多边形等工具创建基本几何体，如平面、柱体、球体等。

2. 进行基本几何体的操作：使用PROE的编辑工具进行基本
几何体的编辑，例如变换、扩展、剖分等操作，以便使其符合设计要求。

3. 创建等参数曲线：使用PROE的曲线绘制工具，根据设计
要求创建等参数曲线，例如椭圆曲线、抛物线等。

4. 创建草图：使用PROE的草图工具，在基本几何体上创建
草图，根据设计要求绘制线条、弧线等几何形状。

5. 进行曲面建模：使用PROE的曲面填充、曲线拟合、曲线
连接等工具，通过在草图上创建的线条和几何形状生成曲面。

6. 进行曲面编辑：使用PROE的曲面编辑工具，对所生成的
曲面进行编辑，例如修整、调整曲率、平滑等操作，以便使其更符合设计要求。

7. 进行参数化建模：使用PROE的参数化建模工具，将曲面
模型转化为可调整参数的模型，方便后续的修改和优化。

8. 进行检查和修正：使用PROE的分析工具，对曲面模型进
行检查，发现并修正可能存在的问题，例如曲面的孔洞、交叉处的重叠等。

9. 创建实体模型：根据曲面模型，在PROE中创建实体模型，以便进行后续的装配、分析或制造。

10. 进行后续操作：根据具体需求，使用PROE的装配、分析、绘图等功能，对实体模型进行进一步的操作和处理。

以上是一般的曲面建模步骤，具体操作还需要根据具体的设计要求和模型复杂程度进行调整。

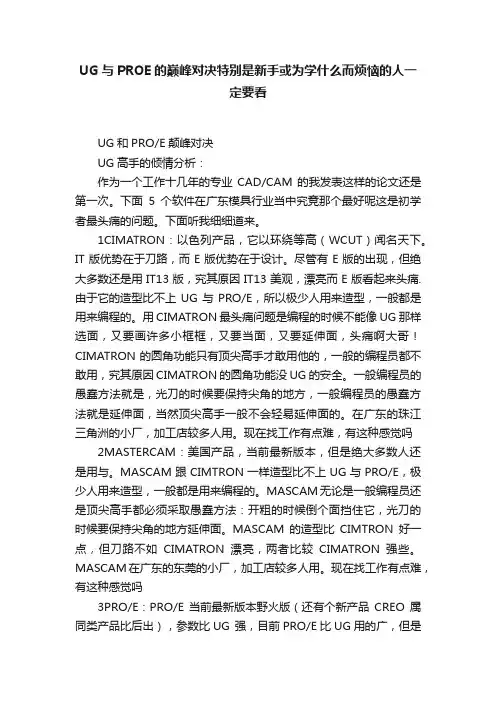

UG与PROE的巅峰对决特别是新手或为学什么而烦恼的人一定要看UG和PRO/E颠峰对决UG高手的倾情分析：作为一个工作十几年的专业CAD/CAM的我发表这样的论文还是第一次。

下面5个软件在广东模具行业当中究竟那个最好呢这是初学者最头痛的问题。

下面听我细细道来。

1CIMATRON：以色列产品，它以环绕等高（WCUT）闻名天下。

IT版优势在于刀路，而E版优势在于设计。

尽管有E版的出现，但绝大多数还是用IT13版，究其原因IT13美观，漂亮而E版看起来头痛.由于它的造型比不上UG与PRO/E，所以极少人用来造型，一般都是用来编程的。

用CIMATRON最头痛问题是编程的时候不能像UG那样选面，又要画许多小框框，又要当面，又要延伸面，头痛啊大哥！CIMATRON的圆角功能只有顶尖高手才敢用他的，一般的编程员都不敢用，究其原因CIMATRON的圆角功能没UG的安全。

一般编程员的愚蠢方法就是，光刀的时候要保持尖角的地方，一般编程员的愚蠢方法就是延伸面，当然顶尖高手一般不会轻易延伸面的。

在广东的珠江三角洲的小厂，加工店较多人用。

现在找工作有点难，有这种感觉吗2MASTERCAM：美国产品，当前最新版本，但是绝大多数人还是用与。

MASCAM跟CIMTRON一样造型比不上UG与PRO/E，极少人用来造型，一般都是用来编程的。

MASCAM无论是一般编程员还是顶尖高手都必须采取愚蠢方法：开粗的时候倒个面挡住它，光刀的时候要保持尖角的地方延伸面。

MASCAM的造型比CIMTRON好一点，但刀路不如CIMATRON漂亮，两者比较CIMATRON强些。

MASCAM在广东的东莞的小厂，加工店较多人用。

现在找工作有点难，有这种感觉吗3PRO/E：PRO/E当前最新版本野火版（还有个新产品CREO属同类产品比后出），参数比UG 强，目前PRO/E比UG用的广，但是PRO/E补面是最头痛的事情，曲面造型与工程图远不极UG。

所以PRO/E只适合设计一些简单的，装配少的产品，在小厂，加工店较多人用。

ug曲面建模实例教程UG（Unigraphics）是由美国UGS公司开发的一种三维计算机辅助设计（CAD）软件，是当前工程设计中常用的软件之一。

曲面建模是UG软件中的一个重要功能，在工程设计中有广泛的应用。

本教程将向您介绍UG软件中曲面建模的基本概念和操作步骤，帮助您快速上手。

首先，需要明确曲面建模的概念。

曲面建模是指通过控制点和曲线来创建复杂的三维曲面。

UG软件提供了多种曲面建模工具和功能，使得用户可以灵活地创建不同形状和复杂度的曲面。

在UG软件中，曲面建模的基本步骤如下：1.创建曲线：在曲面建模中，曲线是最基本的构建单元。

通过选择线段工具或曲线工具来创建基础曲线。

用户可以选择直线、圆弧、样条曲线等不同类型的曲线进行建模。

2.曲面边界：使用曲线工具创建曲面的边界。

根据具体要求，可以使用一条或多条曲线构建曲面的边界。

3.创建曲面：通过选择曲面工具，根据边界曲线和辅助曲线创建具体的曲面。

UG软件提供了多种曲面创建工具，如旋转曲面、扫描曲面、放样曲面等，可以根据具体需要选择合适的工具进行操作。

4.编辑曲面：在创建曲面之后，可以使用编辑工具对曲面进行调整和修改。

UG软件提供了丰富的编辑工具，如移动、拉伸、旋转等，可以通过简单的操作来实现对曲面的编辑。

5.曲面修复：在曲面建模过程中，可能会出现曲面断裂或不完整的情况。

UG软件提供了曲面修复工具，可以自动检测和修复曲面的问题。

6.曲面分割：在建模过程中，需要将曲面分割成多个部分来进一步进行操作。

UG软件提供了曲面分割工具，可以根据用户指定的分割曲线将曲面分割成不同的部分。

7.曲面求交和连接：在建模过程中，可能需要对多个曲面进行求交和连接。

UG软件提供了曲面求交和连接的工具，可以实现曲面的精确求交和连接。

除了上述基本步骤，UG软件还提供了很多高级功能和工具，如曲面平滑、曲面展开、曲面偏差分析等，可以根据具体需求进行使用。

总结一下，UG曲面建模是一种功能强大且灵活的工程设计方法，通过控制点和曲线可以创建各种形状和复杂度的曲面。

UG和pro/e中关于曲面的一些基本概念关于曲面的理解各位曲面爱好者，你们好。

我阐述的曲面概念是结合了PRO/E 和UG 后做的比较完整的阐述，篇幅比较大希望大家能够耐心看完并且喜欢。

曲面是物体的的一个体素，大家都该知道6 度空间上的点能够连成线，线的集合能构成面，面再构成实体零件。

因此我将从头到尾的阐述下曲面。

并且对一些技巧做阐述。

在各种3D 软件中大都有过点做的曲线，控制点曲线和Bezier 样条曲线等，曲面就是这些曲线构成的，我们可以把曲面看成布，布上面有经纬线。

而曲面的里面也有很多经纬线构成这些经纬线我们称为U，V 方向的样条曲面的边界就是U，V2 个方向的样条之一我们通常把U 方向称为行，V 方向称为列，曲面也因此可以看做U 方向为轨迹引导线对很多V 方向的截面线做的一个扫描。

我们可以通过网格显示来看曲面的UV 方向曲线的走向，体由U-V 栅格图示化表示。

栅格由直线组成，这些线创建了与体曲率一致的一个网。

栅格只是提供体的可见表示的一种显示特征。

U-V 栅格的密度和体的数学精度没有关系。

栅格的密度是用户定义的，并且可以修改它以最好地表示体。

要正确地显示一个复杂的体需要很多栅格线，而一个平面体则需要很少。

UV 方向的曲线走向，也就是包括了曲线的介次决定了曲面的外型和光滑度。

曲面另一个影响质量的因素是曲面的介次。

阶次是一个数学概念-它实际上是指用于描述曲面的多项式的阶次。

PRO/E 和UG 使用类似的概念来定义片体。

每个片体都有一个U 向阶次和一个V 向阶次。

片体的阶次（在任一方向）必须在1 和24 之间。

然而，我们建议在创建片体时使用三次的（阶次为3）。

创建低阶次的片体可使随后的操作（如加工及显示）更快地执行。

使用高阶次的片体则减少了把数据传送到其它可能不支持它们的系统的机会。

同样，通过很多点创建高阶次的片体会导致不可预见的结果。

对于高阶片体，要使片体的形状发生可感知的改变，必须把极点移动很长的距离，从这方面而言，高阶片体“更硬”。

UG生成曲面的几种方法这个命令，适合应用于多根线/边之间建立曲面，实际应用不多：这个命令，适合建立补多边孔的曲面，实际应用不多：注意，选择时，选择的边要封闭：通过调整中心平面，可以得到预览的曲面：其余功能可以在CAST中找到详细的说明，在这里就不再赘述。

下面举例的几种情况，希望读者能够从中学习一些补面的思路：对于圆角面，可以用接下来，左下角提示选择第一条Cross线时，开始选择Cross线：两条Cross线选择完毕后，确定，生成曲面：对于较复杂一点的情况，可以分步补面：利用桥接生成面：下面以F3-33-30为例，介绍补面操作的几个方法。

#1局部补充用命令OK。

这时生成一个新的面，这个面于原来的面重合，曲率等相关参数一致。

用先选择目标面，再选择裁减工具线边：→→结果利用同一种方法将左边的面补充出来：→再下来利用桥接，将缺口补充，此命令适合用于四边补面情况，注意请选择适合的选择方式：线选择primary线串：选择好第一条线后，点击中键确定，再选择第二条，点击中键确定：primary线串的选择，注意点选方式，结果驱动箭头应该方向一致，如上图。

用同样的方法选择cross线串：左右两条。

注意，请确认四条曲线的封闭性，如果不封闭，有可能报错。

如果提示约束方式，可选择增加约束，如与周边相切等等。

如不约束，确定即可。

选择创建。

结果如下图：#2角部补充：利用命令：用命令，如图：→→这样生成的角面，与周边面保持参数一致，效果及佳。

可以用同样的方法补充左边的面，然后用，完成补充。

下面用利用，生成桥接线：成一条条整线：这里时左右两条：→接下来，用拉伸，缩短曲线长度，缩短值=直线线端到面端点距离：你可以用测量命令Alt+L→D，得到这个距离：→再下来利用桥接，将缺口补充：→曲面局部出现棱状，如果想加以改进，可做如下处理：缩短两条曲线，再桥接：→→利用裁减再用命令这样的情况，可用如下方法修改：将隐藏曲线找回，建立新的primary 和cross 线串，辅助生成光顺曲面：如果操作熟练，再遇到类似情况，可以直接应用此方法：要利用三根primary 和三根cross 线串，用命令利用生成如下曲线，再利用三根primary和三根cross线串，用命令隐藏曲线，观察曲面：如果出现凹坑现象，做如下处理：找回刚刚隐藏的曲线：裁减凹坑部位，生成新面，注意裁减要彻底：→隐藏曲线，观察曲面。

1、curve和tanget chain的区别。

比如做两个连续的四边曲面，曲面A引用了curve1，则在创建曲面B时，最好引用A的tangent chain而不是其原始curve。

因为尽管原理上A的边(tangent chain)即curve1，但在生成曲面后，它的边已经和原始curve有了精度上的偏差。

所以为了保证曲面的连续性，应尽量选用tangent chain。

补充：在定义边界条件时，tangent chain无须选择曲面(因为本来就在曲面上)，而curve则需选择相切曲面，也就是先前通过此curve创建的曲面。

(2)、变截面扫描时选项Pivot Dir(轴心方向)的理解。

首先把原始轨迹线看成无数个原点的组合，在任一原点处的截面参照为：原点、原点处的切线、以及过原点且与datum面垂直的直线(可以把它理解为创建point-on-plane轴)。

一个很好的例子是ice的鼠标面教程，以分模面作为变截面扫描的datum面，因此能保证任一扫描点处的脱模角。

(3)、创建连续的混合曲面，其curve要连续定义，以保证曲率连续；而曲面则可以先分开生成，再创建中间的连接面。

(4)，在通过点创建曲线时，可以用tweak进行微调，推荐选择基准平面进行二维的调节，然后再选择另一个基准进行调节，这样控制点就不会乱跑了。

(5)，如果曲面质量要求较高，尽可能用四边曲面。

(6)，扫描曲面尽可能安排在前面，因为它不能定义边界连接。

(7)，当出现＞4边时，有时可以延长边界线并相交，从而形成四边曲面，然后再进行剪切处理。

(8)，变截面扫描之垂直于原始轨迹：原始轨迹＋X向量轨迹局部坐标系原点：原始轨迹可以视作无数个点的集合，这些点就是局部坐标系原点；Z轴：原始轨迹在原点处的切线方向；X轴：原始轨迹在任一点处形成与Z轴垂直的平面，该平面与X向量轨迹形成交点，原点指向交点即形成X轴；Y轴：由原点、Z轴、X轴确定。

(9),垂直于轨迹之曲面法向Norm to Surf：局部坐标系原点：原始轨迹可以视作无数个点的集合，这些点就是局部坐标系原点；Z轴：相切轨迹可以视作无数个点的集合，每个点的切线就是Z轴；X轴：由Z轴可确定XY轴所在的平面，与另一个过原始轨迹的曲面相交，即得到X轴；Y轴：由原点、Z轴、X轴确定。

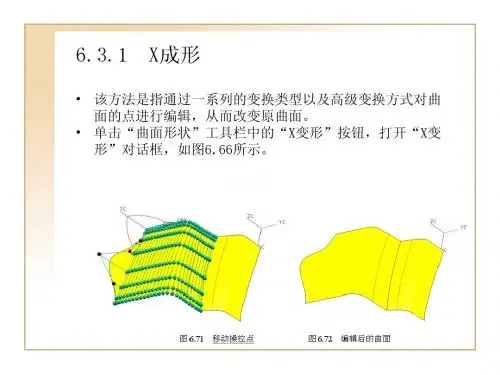

ug曲面教程
UG曲面教程：绘制自由曲面
UG软件是一种专业的三维建模工具，能够实现各种复杂的曲
面设计。

本教程将介绍如何使用UG软件绘制自由曲面，具体步骤如下：
1. 打开UG软件，并创建一个新的零件文件。

2. 在“曲面”菜单下，选择“绘制曲面”命令。

这将打开一个工具栏，其中包含各种曲面绘制选项。

3. 在工具栏上选择“创建曲面”命令。

4. 在“创建曲面”对话框中，选择适当的曲面类型，比如B样
条曲面或NURBS曲面。

5. 在曲面绘制平面上进行绘制。

可以使用各种曲线画图工具，如多段线、圆弧、样条曲线等。

6. 根据需要，可以添加和编辑控制点，以进一步调整曲面形状。

7. 使用曲面调整工具进行曲面修整和调整。

这些工具包括调整控制点位置、拉伸曲面、旋转曲面等。

8. 完成曲面绘制后，可以进行各种后续操作，如添加纹理、渲染、生成工程图等。

请注意，以上步骤仅为基本指南，UG软件在曲面绘制方面具有非常丰富的功能和选项，可以根据实际需求进行自由发挥。

希望通过本教程能够帮助您学会使用UG软件绘制自由曲面，祝您成功！。

UG与ProE优缺点对比（合肥标新原创）UG与ProE优缺点对比（合肥标新原创）一、背景简介在网上看到很多人讨论UG与ProE谁更好谁更强，虽然很多人说UG更加灵活实用强大是事实。

我还是想具体总结一下。

本人从事汽车行业产品设计模具设计与开发工作十几年，同时也在从事UG、ProE产品设计模具设计培训工作，想对这2中软件做一个详细的说明和总结。

二、总结1、总之用过UG的软件都知道UG操作自由灵活，注重快捷实用，自学很难。

ProE规规矩矩操作繁杂，对于常用的命令也没有自带的快捷键。

UG自带很多快捷键，可以直接达到设计师的目的，但是PROE需要命令一步一步操作。

2、ProE混合建模能力远不如UG.曲面造型设计操作繁琐，尤其是复杂线型需要拆线时，操作麻烦而UG有一个快捷图标命令（在相交处打断）十分自由的添加所要的线，参与做面。

3、大型复杂的装配就麻烦了。

4、添加工程图的旋转剖视和阶梯剖视比较繁琐，需要草绘路径。

UG剖视图和自由灵活的添加、删除和移动端。

5、非参设计能力差很多，这就是为什么模具设计用UG相当多，是一个后来居上的软件。

6、空间曲线功能远不如UG强大和灵活实用。

三、ProE缺点具体总结如下：1、进入草图麻烦；2、修改参数后无法自动更新；3、菜单管理设计不清晰，不简单明了；4、会自动求和；5、进入草图方向比较麻烦，UG可以F8对正；6、基准平面不能作为镜像中心线，需要从新画一条点画线，直线也无法做镜像中心线；7、每次开机需要重新草绘——选项——锁死修改尺寸（橙色），橙色为加强尺寸；8、ProE特点：命令都在插入——特征中，修改特征在编辑中，编辑特征没有快捷图标，只在建立特征存在快捷图标。

编辑命令会显示灰色按钮先选中对称，再编辑修改；9、拉伸不灵活，只能拉伸草图，UG能拉伸面、片体；10、无法拉伸产品边缘线、面，总之拉伸不够灵活。

综合简单、自由没有UG好用；11、不能自由选择拉伸方向；12、查看截面比较麻烦（UG自带快捷键）；13、UG参数修改比ProE 更方便自由（ProE更规矩些），UG的非参数修改、混合建模强的多；14。

ug曲面建模教程UG（又称Unigraphics）是世界上领先的CAD/CAM/CAE软件之一，广泛应用于各个工业领域中，包括机械设计、汽车工程、航空航天等。

UG的曲面建模功能非常强大，可以帮助工程师和设计人员创建复杂的曲面模型。

下面将介绍UG曲面建模的基本操作步骤。

首先，在UG软件中打开一个新的模型文件，选择“曲面”功能模块。

然后点击“新建”按钮，进入曲面建模界面。

接下来，选择一个基础曲面作为参考对象。

UG提供了多种基础曲面选项，如平面、圆柱面、锥面等，可以根据具体需要选择合适的基础曲面。

在选择好基础曲面后，可以开始进行编辑和变形操作。

UG提供了丰富的编辑和变形工具，可以帮助用户轻松调整曲面的形状和尺寸。

例如，可以使用“拉伸”工具拉伸曲面，使用“旋转”工具旋转曲面等。

在进行编辑和变形操作时，可以通过键盘输入数值来精确控制曲面的形状和尺寸。

UG还支持实时预览功能，可以即时查看编辑和变形结果，方便用户进行调整和修改。

除了基本的编辑和变形操作外，UG还提供了多种高级功能，如曲面修剪、曲面合并、曲面填充等。

这些高级功能可以帮助用户创建更加复杂和精确的曲面模型。

在完成曲面建模后，可以对模型进行分析和评估。

UG提供了强大的分析工具，可以检测模型的质量和错误，并提供修复建议。

通过分析工具，用户可以确保曲面模型的准确性和稳定性。

最后，在完成曲面建模后，可以将模型导出为STL、STEP等格式，以便与其他软件进行兼容和交流。

UG还支持模型的渲染和动画效果，可以对模型进行进一步的展示和表达。

总结起来，UG曲面建模是一项非常重要和实用的工程设计技术。

通过UG的强大功能和工具，可以帮助工程师和设计人员轻松创建复杂的曲面模型，并进行分析和评估。

希望这篇1000字的UG曲面建模教程对您有所帮助。

ug曲面教程
UG是一种常用的三维建模软件，广泛应用于机械设计、汽车
设计、工程设计等领域。

本教程将向大家介绍UG曲面的基本操作和常用工具。

第一步，打开UG软件，在工具栏上选择创建曲面的按钮，新建一个曲面零件。

第二步，选择曲面的类型。

UG提供了多种曲面类型，如平面、圆柱、球体、曲线等。

根据需要选择相应的曲面类型，并在窗口中创建一个曲面。

第三步，根据需要修改曲面。

UG提供了丰富的修改工具，可
以对已创建的曲面进行调整和优化。

例如，可以使用“拖拉”工具将曲面拉伸或压缩，使用“旋转”工具将曲面旋转，使用“扭转”工具将曲面扭曲等。

第四步，添加边界和限制条件。

曲面设计常常需要满足一定的边界和限制条件，以保证曲面的性能和可靠性。

UG提供了丰
富的边界和限制条件的设置工具，可以按照需要添加边界和限制条件。

第五步，检查曲面的质量。

曲面设计的一个重要环节是检查曲面的质量，以保证曲面的光滑和完整。

UG提供了多种质量检
查工具，可以自动检测曲面的缺陷和错误，并提供修复曲面的建议。

第六步，导出曲面模型。

完成曲面的设计后，可以将曲面导出为常见的文件格式，如STL、IGES、STEP等。

导出后的曲面模型可以用于后续的工程分析、制造和装配等操作。

以上就是UG曲面的基本操作和常用工具的介绍。

希望通过本教程，能够帮助大家快速上手使用UG曲面，并在实际的工程设计中能够灵活应用。

如果对UG曲面还有疑问或需要进一步了解，可以参考UG官方文档或向相关专业人士咨询。

第一种：扫描的运用
选扫描轨迹
扫描后延伸两端
曲面剪切
第二种：扫描与混合曲面的运用
类似地，先用扫描
剪切曲面
最后用混合边界
第三种：旋转曲面与混合曲面的运用
先旋转一曲面
剪切，取近似曲面
利用混合曲面进行补面
第四种：VSS+混合
先将曲线两端各切去一上段
截面
VSS
结果
. 剪切(拆面)
为下一步补面创造条件
用style进行补面
第五种：典型的五边面的拆面方法
假定条件
延长并复合这两边，目的是五边转四边
这里用的是sytle，觉得用混合曲面也一样
再剪切出四边面
同样用style
第六种：渐消失面
再做
剪切曲面，并利用倒圆角
为下一步创造条件
做基准点
混合曲面并设定控制点
第七种：不规则混成面
假这条件
第八种：多近似截面混成面
给定线框
vss
第九种：不相切分形面的曲面
用混合曲面
五边转四边。
