220KV降压变电所系统毕业设计

220KV降压变电站电气部分设计本科毕业论文第一篇说明书前言电力工业是国民经济的重要部门之一，它是负责把自然界提供的能源转换为供人们直接使用的电能的产业。

它即为现代工业、现代农业、现代科学技术和现代国防提供不可少的动力，又和广大人民群众的日常生活有着密切的关系。

电力是工业的先行。

电力工业的发展必须优先于其他的工业部门，整个国民经济才能不断前进。

我国具有极其丰富的能源。

这些优越的自然条件为我国电力工业的发展提供了良好的物质基础。

但是，旧中国的电力工业落后，无法将其利用。

不过，随着改革开放的深入发展，我国电力工业的发展很快。

到2000年，我国电力工业已跃升世界第2位，电力工业的发展为我国的国民经济的高速发展做出了巨大的贡献。

不仅如此，目前我国的电力工业已开始进入“大电网”、“大机组”、“超高压交、直流输电”等新技术发展的新阶段，一些世界水平的先进的高新技术，已在我国电力系统中得到了相应的应用。

但是，随着近年来我国国民经济的高速发展与人民生活用电的急剧增长，电力工业的发展仍不能满足整个社会发展的需要，未能很好起到先行的作用，仅以2004年夏季的供电负荷高峰期为例，全国预计总共缺电3000万KW左右，有24个省区都先后出现拉闸限电的情况，这样的局面预期还要过2～3年才可能得到较好的解决。

另外，由于我国人口众多，由此在按人口平均用电方面，迄今不仅仍远远落后于一些发达国家，即使在发展中国家中，也只处于中等水平，尚不及全世界平均人口用电量的一半。

因而，要实现在21世纪初全面建设小康社会的要求，我国的电力工业必须持续、稳步地大力发展，一方面是要大力加强电源建设，搞好“西电东送”，以确保电力先行，另一方面，要继续深化电力体制改革，实施厂网分开、竞价上网，并建立起符合社会主义市场经济法则的、规范的电力市场。

展望未来，我们坚信，在新的世纪，中国的电力工业必须持续、高速地发展，取得更加辉煌的成就。

第一章原始资料分析1.1 变电站的类型本次设计的为220kv降压变电站，建成后与110kv和220kv电网相连，并供给近区用户。

（本科）电力系统自动化专业毕业设计设计题目220kV降压变电所电气部分初步设计函授站班级学生姓名指导老师日期2011.12前言随着社会生产力的迅猛发展，电力能源已成为了人类历史发展的主要动力资源之一，近年来，我国的电力工业也有了很大的发展，这对电业生产人员的素质也提出了更高的要求。

我作为一名电力企业职工和一名电气工程及自动化专业的毕业生，要科学合理地驾驭电力，就得从电力工程的设计原则和方法上来理解和掌握其精髓，提高电力系统的安全可靠性和运行效率，从而达到降低生产成本、提高经济效益和巩固、提高所学知识的目的。

本次毕业设计是继完成专业基础课和专业课后的总结和运用，是一次综合运用理论和实践相结合来解决工程问题能力的训练。

通过毕业设计，可以将所学各门课程的理论知识和工作技能综合复习和运用一遍，可以培养我们独立工作和独立思考的能力，还可以通过方案的比较查阅各种手册、规程、资料、数据等来扩大知识面，了解国家的方针和政策，以便更好地适应工作的需要。

本毕业设计论文共包括设计的任务、说明、计算、图纸等几大部分，内容是关于220KV变电所电气部分初步设计，作者通过参考电力系统毕业指导书及老师的帮助，进行了主接线方案的设计；选择了主变的容量和型号；然后再通过短路计算，选择和校验了电气设备及母线；最后，为全厂配置微机继电保护、进行防雷的规划等等。

通过本次毕业设计，可以熟悉国家能源开发的方针政策和有关技术规程、规定、导则等，树立工程设计必须安全、可靠、经济的观点；巩固并充实所学基本理论和专业知识，能够灵活应用，解决实际问题；初步掌握电气工程及其自动化专业工程的设计流程和方法，能独立完成工程设计、工程计算、工程绘图、编写工程技术文件等相关设计任务；培养严肃认真、实事求是和刻苦钻研的工作作风。

在整个毕业设计过程中，得到南京工程学院陈跃、程桂林老师的指导和帮助，在此深表感谢！鉴于本人水平及时间所限，本设计书难免有疏漏，错误之处，敬请批评指正！作者2011年12月目录毕业设计任务书 (1)设计说明书 (2)一、概述 (2)二、主变压器的选择 (3)三、主接线的确定 (4)四、短路电流计算 (6)五、电器设备的选择 (7)六、所用电的接线方式与所用变的选择 (20)七、配电装置 (21)八、电压互感器的配置 (22)九、继电保护的配置 (25)十、防雷规划 (27)毕业设计任务书一．设计题目：220kV降压变电所电气部分初步设计二．待建变电所基本资料1．设计变电所在城市近郊，向开发区的炼钢厂供电，在变电所附近还有地区负荷。

本科毕业设计（论文）题目：220kV降压变电站电气部分设计专业：电气工程及其自动化年级：学生姓名：学号：指导教师：220kV降压变电所（AD变电所）设计220kV降压变电所电气部分设计摘要随着国民经济的快速发展，工业化进程和城镇化建设步伐不断加快,电力的需求量也不断增长。

电网的供电能力和可靠性，对区域社会经济的发展是极为重要的。

变电站是电力系统中不可缺少的一个重要环节，它担负着电能转换和电能重新分配的繁重任务，对电网的安全和经济运行起着举足轻重的作用。

变电站的设计必须体现社会主义的技术经济政策，符合安全可靠、技术先进、经济合理和确保质量的要求，在本设计中充分体现了这些要求。

本论文中主要是电气一次部分的设计说明，其内容括：1）变电所电气主接线设计；2）所用电接线设计；3）短路电流计算；4）主要电气设备选型；5）变电所电气总平面布置；6）继电保护的配置根据未来经济发展的要求，变电站设计规模为2×180MVA。

220kV线路 2回；110kV线路8回； 10kV线路13回。

是该变电站是地区重要变电站，对地区负荷有巨大意义。

设计以中华人民共和国国家发展和改革委员颁布的220～500kV变电所设计技术规程（DL-T5218——2005）为标准，以水利电力部西北设计院编制的电力工程电气设计手册一次部分为原则。

设计中的设备的技术参数资料来自设备制造商发布的电子样本和参考文献中的相关资料。

第一章原始资料及分析第一节原始资料第（一）节待建变电站的规模、性质待建变电站为终端变电站,拟定2台变压器，远景规划三台。

本变电站的电压等级分别为220kV、110kV、10kV。

1、系统容量：A系统：S=2000MVA X=0.322、连接方式：A系统与待建变电站D的距离：130km，导线型号：LGJQ-400（以上为双回连接）第（二）节各保护1、变压器主保护时间：0.5秒，后备保护时间：3.5秒2、断路器主保护时间：0.2秒，后备保护时间：4.0秒系统图如下图所示：第（三）节设计原始资料1.电力系统部分(1)与电力系统联接的接线图（示意图）(2)本变电所通过两回220kV 线路与电力系统相连接，并由其供电。

南京工程学院继续教育学院（本科）220kV 降压变电所电气部分初步设计函授站班级学生姓名朱海峰指导老师毕老师日期2012.06目录第一篇降压变电所设计任务书第二篇降压变电所设计说明书第三篇降压变电所计算书第一篇毕业设计任务书一、设计题目：220kV降压变电所电气部分初步设计二、待建变电所基本资料1.设计变电所在城市近郊，向开发区的炼钢厂供电，在变电所附近还有地区负荷。

2.本变电所的电压等级为220 kV/110 kV /10kV，220kV是本变电所的电源电压，110kV和10kV是二次电压。

3.待设计变电所的电源，由对侧220kV变电所双回线路及另一系统双回线路送到本变电所；在中压侧110kV母线，送出2回线路至炼钢厂；在低压侧10kV母线，送出11回线路至地区负荷。

4.该变电所的所址，地势平坦，交通方便。

三、用户负荷统计资料如下：表1 110kV用户负荷统计资料表2 10kV用户负荷统计资料最大负荷利用小时数max T = 5600 h （见P137b ），同时率取 0.9 ，线路损耗取 6 %。

四．待设计变电所与电力系统的连接情况：系统2× ___ kmMVA图1 待设计变电所与电力系统的连接电路图第二篇降压变电所设计说明书一、该变电所在系统中的地位以及所供用户分析该变电所为220kV降压变电所，地处城市近郊，地势平坦、交通方便，向开发区炼钢厂供电负荷约42MW，在变电所附近还有地区负荷.电压等级为220kV/110kV/10kV，220kV是本变电所电源电压，有4回线路，110kV送出两回线路，10kV送出11回线路，由此可见该变电所为枢纽变电所，用户中重要负荷约占65%，均采用双回路供电方式。

二、主变压器的选择1、主变台数：根据《电力工程电气设计手册》的要求，根据本变电所的具体情况及保证供电可靠性，避免一台主变压器故障或检修时影响对重要用户的供电，故选用两台同样型号的主变。

2、主变容量：根据选择原则和已确定选用两台主变压器，主变压器总容量可取最大负荷P MAX的1.6倍，且计及每台变压器有40%的过负荷能力，当一台变压器单独运行时能满足70%以上的负荷的电力需要。

（）任务书附录一1.拟建变电所与电力系统连接情况如下图,图1：图1 变电所与电力系统连接图2、待建变电所电压等级：电源电压为220kV，以110 kV对开发区的炼钢厂供电，并以10 kV对附近还有地区负荷。

3、待建变电所的连接情况220 kV侧：对侧变电所D双回线路，系统C双回线路，共计4回；110 kV侧：双回路送至炼钢厂，共计2回；10 kV侧：分别以双回路送至6个地区负荷，共计12回；4、待建变电所的负荷统计资料110kV负荷统计表10kV用户负荷统计表5、待建变电所的其它基本参数最大负荷利用小时数Tmax=5256h，同时率0.9，线路损耗率6% 设计年最高气温40℃，最热月平均最高气温32℃6、待建变电所的地理位置情况该变电所建在城市近郊，地势平坦，交通方便220kV降压变电所设计摘要变电站是电力系统中不可缺少的一个重要环节，它担负着电能转换和电能重新分配的繁重任务，对电网的安全和经济运行起着举足轻重的作用。

本对220kV降压变电所中电气一次部分的设计原理及计算方法进行了较为全面的论述，其内容包括有变电所主变压器的选择，电气主接线设计，短路电流计算，电气设备及配电装置选择，变电所电气总平面布置和对一些特殊问题的解决方法。

本文所遇到的问题在220kV变电所中也是较为普遍的。

关键词：220kV降压变电所；主接线；电气设备选择目录前言本是南京工程学院20XX届毕业生，课题为220kV降压变电所设计电气部分初步设计。

变电所是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。

电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着变电所电气设备的选择、配电装置的布置，是变电所电气部分投资大小的决定性因素。

这次的，时间长、内容多，涵盖了大学中所学的很多专业知识。

在指导老师的指导下，我经过了分析资料、设计、绘图、审核的过程，设计内容有：主变压器的选择，主接线方案的确定，短路电流的计算，电气设备的选择，电气接线图的绘制等。

220kV降压变流器站电气一次部分设计毕业设计简介本文档旨在介绍220kV降压变流器站电气一次部分设计的毕业设计内容。

其中包括以下几个方面：设计目标- 设计一个符合220kV降压变流器站电气一次部分要求的系统- 保证系统的安全、可靠运行- 节约成本，提高效率设计内容1. 变电站基本布置：根据220kV变电站的要求，制定合理的电气一次线路布置方案，包括进线、出线、并联、分区等。

2. 输电线路设计：确定输电线路的线路参数、杆塔布设、绝缘子选择等关键要素。

3. 设备选型与布置：对各类设备进行选型和布置，包括断路器、隔离开关、避雷器等。

4. 保护与自动化设计：设计合适的保护装置，确保变电站及相关设备的安全运行，并优化自动化配置，提高运行效率。

5. 照明与动力系统设计：设计合理的照明和动力系统，确保人员活动区域的照明充足，以及设备正常运行所需的电力供应。

6. 系统配电设计：设计合理的配电系统，确保电能从电源传输到各个用户，满足其用电需求。

7. 地址选择与防雷设计：选择合适的站址，考虑降压变流器站的特点进行防雷设计。

设计流程1. 需求分析2. 确定设计参数3. 进行系统设计4. 设备选型5. 设备布置6. 保护与自动化设计7. 照明与动力系统设计8. 系统配电设计9. 地址选择与防雷设计10. 设计评审与优化11. 编写文档结论通过对220kV降压变流器站电气一次部分的设计，可以确保变电站的正常、安全、高效运行。

设计过程中需要考虑各个方面的要求，并合理选型和布置设备，保护和自动化设计的合理性和可行性。

同时，还需要对各个设计环节进行评审和优化，确保设计的完整性和可靠性。

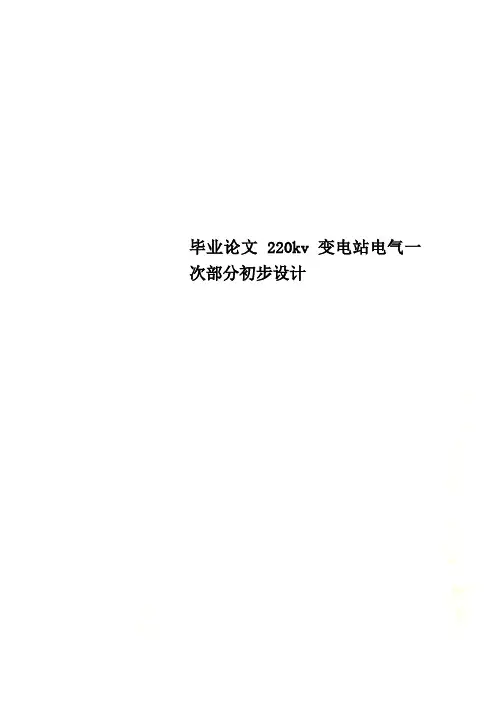

毕业论文 220kv变电站电气一次部分初步设计编号毕业设计报告设计题目：220KV变电站电气一次部分初步设计姓名专业名称班级指导老师姓名：（姓名）（单位）报告提交日期：答辩日期：答辩委员会主席：评阅人：（日期）二0一0年四月毕业设计（论文）摘要电力工业是国民经济发展中最重要的基础能源产业，是国民经济的第一基础产业，是关系国计民生的基础产业，是世界各国经济发展战略中的优先发展重点。

作为一种先进的生产力和基础产业，电力行业对促进国民经济的发展和社会进步起到了重要作用。

与社会经济和社会发展有着十分密切的关系，它不仅是关系国家经济安全的战略大问题，而且与人们的日常生活、社会稳定密切相关。

本设计讨论的是220KV变电站电气部分的设计。

首先对原始资料进行分析，选择主变压器，在此基础上进行主接线设计，再进行短路计算，选择设备，然后进行防雷接地以及保护、配电装置设计。

关键字：变电站；短路计算；设备选择。

目录1 引言 (3)2 原始资料的分析……………………………………………………………42.1原始资料 (4)2..2原始资料分析………………………………………………………………53 变电站电气主接线的确定………………………………………………63.1电气主接线的概述 (6)3.2计算220kV侧的短路 (10)3.3变压器的选择……………………………………………………………………1 4 4所用电设计 (17)4.1所用变选择 (17)4.2所用电接线图 (17)5 短路电流计算…………………………………………………………19 5.1 作出系统的简化等值电路图 (19)5.2 系统的参数计算………………………………………………………………19 5.3 短路点的选择 (20)5.4 计算短路电流 (20)6 电气设备的选择……………………………………………………………3 1 6.1 变压器变压器的选择……………………………………………………………3 1 6.2 电抗器的选择 (31)6.3 主要电气设备的选择……………………………………………………………3 1 7 继电保护与自动装置………………………………………………………48 8 防雷保护与接地……………………………………………………………51 8.1防雷保护……………………………………………………………………51 8.2 避雷针防雷保护计算……………………………………………………………528.3 接地装置 (57)致谢………………………………………………………………………………58参考文献…………………………………………………………………………59心得………………………………………………………………………………60第1章引言电力事业的日益发展紧系着国计民生。

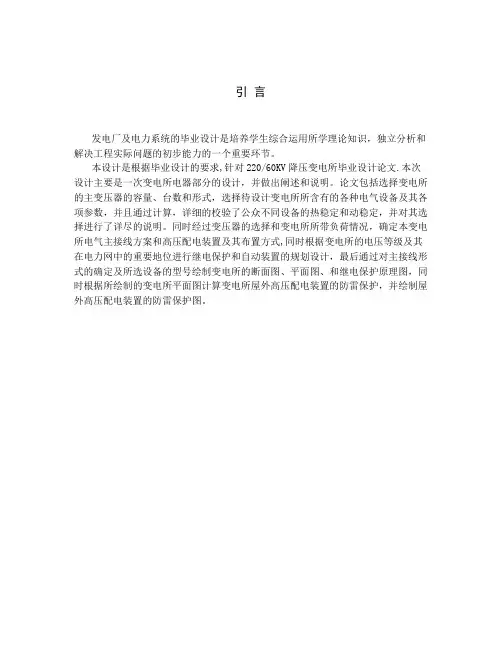

引言发电厂及电力系统的毕业设计是培养学生综合运用所学理论知识，独立分析和解决工程实际问题的初步能力的一个重要环节。

本设计是根据毕业设计的要求,针对220/60KV降压变电所毕业设计论文.本次设计主要是一次变电所电器部分的设计，并做出阐述和说明。

论文包括选择变电所的主变压器的容量、台数和形式，选择待设计变电所所含有的各种电气设备及其各项参数，并且通过计算，详细的校验了公众不同设备的热稳定和动稳定，并对其选择进行了详尽的说明。

同时经过变压器的选择和变电所所带负荷情况，确定本变电所电气主接线方案和高压配电装置及其布置方式,同时根据变电所的电压等级及其在电力网中的重要地位进行继电保护和自动装置的规划设计，最后通过对主接线形式的确定及所选设备的型号绘制变电所的断面图、平面图、和继电保护原理图，同时根据所绘制的变电所平面图计算变电所屋外高压配电装置的防雷保护，并绘制屋外高压配电装置的防雷保护图。

第一篇毕业设计说明书1 变电所设计原始资料1.1 设计的原始资料及依据(1）待设计变电所建成后主要向工业用户供电,电源进线为220KV两回进线，电压等级为220/60KV.（2) 变电所地区年平均温度14℃，最高温度36℃，最低温度—20℃。

(3) 周围空气无污染.(4) 出线走廊宽阔，地势平坦，交通方便。

（5）变电所60KV负荷表：(重要负荷占总负荷的80％，负荷同时率为0.7，线损率5%，Tmax=5600小时)表1.1 变电所60kV负荷表序号负荷名称最大负荷（KW）功率因数出线方式出线回路数附注近期远期1 建成机械厂18000 25000 0.95 架空2 有重要负荷2 化肥厂8000 10000 0。

95 架空 2 有重要负荷3 重型机械厂10000 13000 0。

95 架空 2 有重要负荷4 拖拉机厂15000 20000 0.95 架空 2 有重要负荷5 冶炼厂10000 15000 0.95 架空 2 有重要负荷6 炼钢厂12000 18000 0.95 架空 2 有重要负荷（6）电力系统接线方式如图所示：图1.1 电力系统接线方式图系统中所有的发电机均为汽轮发电机，送电线路均为架空线，单位长度正序电抗为0.4欧姆/公里2 主变压器的选择变压器是一种静止的电气设备，他利用电磁感应原理,把一种电压等级的交流电能转换成频率相同的另一种电压等级的交流电能.在各级电压等级的变电所中，变压器是主要电器设备之一，担负着变换网络电压、进行电力传输的重要任务，确定合理的变压器容量是变电所安全可靠供电和系统正常进行的保证。

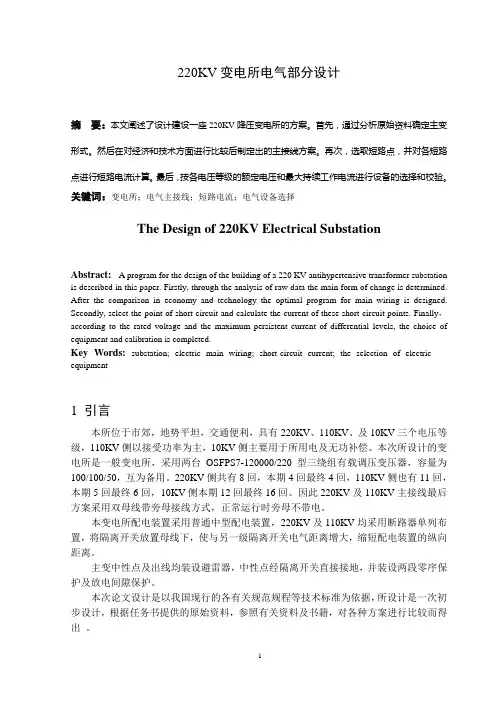

220KV变电所电气部分设计摘要：本文阐述了设计建设一座220KV降压变电所的方案。

首先，通过分析原始资料确定主变形式。

然后在对经济和技术方面进行比较后制定出的主接线方案。

再次，选取短路点，并对各短路点进行短路电流计算。

最后，按各电压等级的额定电压和最大持续工作电流进行设备的选择和校验。

关键词：变电所；电气主接线；短路电流；电气设备选择The Design of 220KV Electrical SubstationAbstract: A program for the design of the building of a 220 KV antihypertensive transformer substation is described in this paper. Firstly, through the analysis of raw data the main form of change is determined. After the comparison in economy and technology the optimal program for main wiring is designed. Secondly, select the point of short-circuit and calculate the current of these short-circuit points. Finally，according to the rated voltage and the maximum persistent current of differential levels, the choice of equipment and calibration is completed.Key Words: substation; electric main wiring; short-circuit current; the selection of electric equipment1 引言本所位于市郊，地势平坦，交通便利，具有220KV、110KV、及10KV三个电压等级，110KV侧以接受功率为主，10KV侧主要用于所用电及无功补偿。

摘要本设计是220KV降压变电站设计。

主要包括系统情况及负荷说明，主变压器的选择，电气主接线方案的选择，短路电流计算，高压电气设备的选择，各种电器和导线的选择计算，同时对所选择的电气设备进行动稳定和热稳定校验，判断是否满足要求。

本设计涉及到发电厂电气部分、电力系统分析等专业知识，并参考了相关的电气设计和设备手册。

总体来说，本设计是对电力系统及其发电厂电气部分专业所学课程的综合和运用能力的一次考察。

关键词：变电站、主变压器、电气主接线、电气设备第一章内容提要一、变电站原始资料：1、所址概况：位于喀什市郊区，城市工农业，发展较快。

变电所有两回220KV出线，分别与电力系统和一所发电厂相连。

2、自然条件：所区地势较平坦，交通方便，有铁路公路经过本所附近。

最高气温+30°C，最低气温-25°C，最高月平均温度25°C，年平均温度+10°，最大风速20m/s,覆冰厚度5mm，地震烈度< 6级，土壤电阻率< 500Ω.m ；雷电日30；周围环境较清洁、化工厂对本所影响不大；冻土深度1.5；主导风向、夏南、冬西北。

3、负荷资料：（1）110KV侧，16回出线，最大综合负荷256MW，功率因数cosΦ=0.85，年最大负荷利用小（2）10kv侧，20回出线，综合最大负荷为50MW，功率因数cosΦ=0.88，年最大负荷利用小4、系统图：二、设计任务：1、选择主变压器的容量、台数、型号、参数。

2、进行经济、技术比较、选择电气主接线方案。

3、计算电路电流，选择电气设备；4、全所平面总布置；5、继电保护规划；6、防雷保护；三、成品要求：1、说明书，计算书各一本；2、图纸；（1）主接线图；（2）全所总平面布置图；（3）配电装置断面图；（4）防雷保护图；（5）继电保护规划图。

第二章变压器的选择2.1 主变压器台数的确定该变电站一、二类负荷占总负荷的70%以上，为保证供电可靠性，变电站装设两台主变压器。

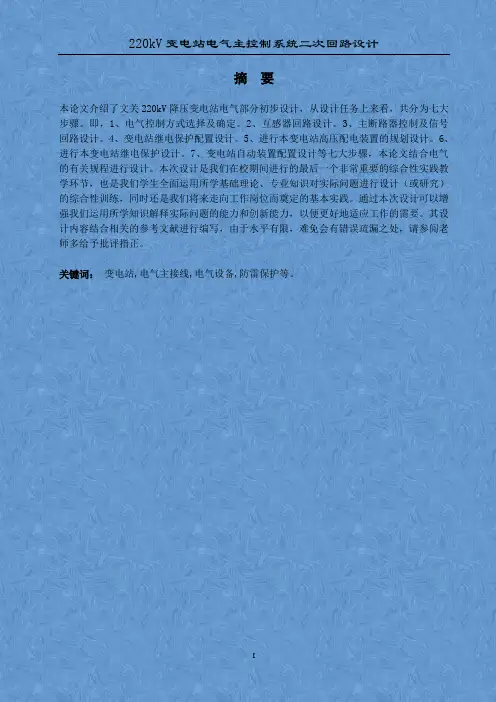

摘要本论文介绍了文关220kV降压变电站电气部分初步设计，从设计任务上来看，共分为七大步骤。

即，1、电气控制方式选择及确定。

2、互感器回路设计。

3、主断路器控制及信号回路设计。

4、变电站继电保护配置设计。

5、进行本变电站高压配电装置的规划设计。

6、进行本变电站继电保护设计。

7、变电站自动装置配置设计等七大步骤，本论文结合电气的有关规程进行设计。

本次设计是我们在校期间进行的最后一个非常重要的综合性实践教学环节，也是我们学生全面运用所学基础理论、专业知识对实际问题进行设计（或研究）的综合性训练，同时还是我们将来走向工作岗位而奠定的基本实践。

通过本次设计可以增强我们运用所学知识解释实际问题的能力和创新能力，以便更好地适应工作的需要。

其设计内容结合相关的参考文献进行编写，由于水平有限，难免会有错误疏漏之处，请参阅老师多给予批评指正。

关键词：变电站,电气主接线,电气设备,防雷保护等。

AbstractThis paper introduced the buck, Commissioner of 220 kV electric substation of the preliminary design, design tasks from the point of view, is divided into seven steps. That is, 1, choice of the main transformer substation of the models, capacity and number of Taiwan. 2, the design of the electrical substation main connection of the basic form. 3, a short-circuit current calculation. 4, a major electrical equipment choice. 5, the high-voltage power distribution substation planning and design of the devices. 6, the substation protection and automatic devices of the planning and design. 7, Lightning Protection of the substation planning and design, such as seven steps, this paper with the electrical design on a point of order. The design is in school during the last a very important part of a comprehensive practice teaching, but also full use of our students have learned basic theories, professional knowledge to practical problems to design (or research) integrated training, is also our futureJobs and to lay the basic practice. Through this design can be enhanced by the knowledge we use to explain the actual capacity and ability to innovate in order to better meet the needs of their work. The design elements associated with the reference to the preparation, the limited level, it is inevitable there will be errors of omission, please refer to the teacher to give more criticism correction.Keyword: substations, the main electrical wiring and electrical equipment, mine protection.目录摘要 (I)Abstract (II)第一部分引言 (1)1.1 变电站概况 (1)1.2 二次回路的作用 (2)1.3 二次回路的分类和组成 (2)1.3.1 控制回路 (2)1.3.2 信号回路 (3)1.3.3 测量回路 (3)1.3.4 调节回路 (3)1.3.5 继电保护操作型自动装置回路 (3)1.3.6 操作电源系统 (3)1.4 对二次回路的基本要求 (3)1.4.1 对控制回路的基本要求 (4)1.4.2 对测量回路的基本要求 (5)1.5 二次回路的发展简史及展望 (5)1.5.1 就地分散控制 (5)1.5.2 电气集中控制 (6)1.5.3 单元控制 (6)1.5.4 综合控制 (6)第二部分正文 (7)1 断路器控制回路 (7)1.1 变电站断路器控制方式 (7)1.1.1 变电站断路器控制方式 (7)1.1.2 强电控制方式的主要类型 (8)1.1.3 解释几种LW2型断路器操作开关的接点形式 (9)1.2 对断路器控制回路的要求 (9)1.3 断路器控制回路方案比较 (10)1.3.1 配以弹簧操动机构的断路器控制电路 (10)1.3.2 配以电磁式操作机构的断路器控制电路 (11)1.3.3 配以CY3液压操作机构的断路器控制电路 (13)1.4 220kV变电站主变压器断路器控制回路 (14)2变电站继电保护配置 (17)2.1 总则 (17)2.2 一般规定 (18)2.3安全自动装置 (18)2.3.1一般规定 (18)2.3.2 自动投入装置 (18)2.4 继电保护的配置 (19)2.5 继电保护配置符号 (19)2.6 本变电站的保护配置 (20)2.6.1 变压器保护装设的原则 (20)2.6.2 瓦斯保护 (20)2.6.3纵差动保护 (21)2.6.4变压器的相间故障后备保护 (23)2.6.5接地故障后备保护 (23)2.6.6过负荷保护 (23)3 电流互感器和电压互感器的设计 (26)3.1 互感器的作用 (26)3.2 互感器的用途 (26)3.3 电流互感器的选择 (26)3.3.1 选择依据 (26)3.4 电压互感器的选择 (28)4自动装置的配置 (30)5变电站同期系统电压引入接线图 (34)结论 (35)致谢 (36)参考文献 (37)第一部分引言1.1 变电站概况（1）设计题目 220kv变电站电气主控制系统二次回路设计（2）关于变电站的设计总则1、变电站的设计必须贯彻执行党中央的有关方针政策，设计中应不断结合实践经验，在保证安全进行、经济合理的条件下，力求接线简单、布置紧凑。

中文摘要本文主要对国泰220kV一次降压变电所电气部分进行设计，根据任务书的要求，设计的主要内容包括主变选择、电气主接线的拟定、短路计算、电气设备选择、配电装置的规划、继电保护和自动装置的规划以及防雷保护的规划等主要工作。

本文中对主变的选择、电气主接线的拟定、配电装置的规划、继电保护和自动装置的规划进行了详细的说明，特别是对主变继电保护的规划、动作原理等内容进行了深入的研究和思考。

本文重点的计算部分包括短路计算、设备的选择校验计算、和避雷针的保护范围计算等部分。

其中短路计算包括对称短路计算和不对称短路计算两部分，分别应用了计算曲线和正序等效原则；防雷计算中采用了等针高的计算方式。

本次设计既满足了电力系统的安全、经济、可靠、环保的基本要求，又重视了电力系统的长期规划长远的发展，注重了解和应用电力系统的新技术新设备，变电所进行设计，是一次较为综合性的实践过程。

是对以往所学专业知识的系统总结和提高。

本设计属于变电所电气部分初步设计，能够基本满足任务书和毕业论文的总体要求。

关键词变电所，电气系统，短路计算，电气设备- I -AbstractIn this paper The professional graduate in system in electric power design is once more synthesize of training, it is we will during the period of school a profession for learning knowledge proceed theories and practice very good combination, make use of the theories knowledge proceeds with a profession for learning technical ability engineering design with science study. This graduate design thesis is a 220 kV declining to press to change to give or get an electric shock an electricity parts of first steps design. For the sake of dependable that guarantee the power supply with a request that contented long-term burthen, carries according to the forward the programming proceeding design developments, from but guarantee to change to give or get an electric shock can long-term dependable power supply.This design not only meets the power system security, economic, reliable, basic requirements of environmental protection, but also to the long-term power system planning long-term development, focusing on understanding and application of new technologies and new power system equipment, substation design, is a more integrated practice. Is the knowledge learned in the past and upgrade the system. This design is part of the preliminary design of electrical substations and can basically meet the overall mission statement and these- II -requirements.Key Word substation，electric power system，short computing，electricity equipment目录中文摘要 (I)Abstract (II)目录............................................................................................................................................... I II 第一部分说明书 (1)1 主变压器的选择 (1)1.1 主变选择的有关规定 (1)- III -1.2 主变选择的原则 (1)1.2.1 主变台数的确定 (2)1.2.2 变压器形式的选择 (2)1.2.3 主变容量的确定 (2)2 电气主接线的选择 (3)2.1 概述 (3)2.2 主接线的设计原则 (4)2.2.1 考虑变电所在电力系统中的地位和作用 (4)2.2.2考虑近期和远期的发展规模 (4)2.2.3考虑负荷的重要性分级和出线回路数多少对主接线的影响 (4)2.2.4考虑主变台数对主接线的影响 (5)2.2.5考虑备用容量的有无和大小对主接线的影响 (5)2.3 主接线设计的基本要求 (5)2.3.1 可靠性 (5)2.3.2 灵活性 (6)2.3.3 经济性 (6)2.4 主接线的确定 (6)2.4.1 对原始资料的分析 (6)2.4.2 主接线方案的拟定 (7)3 短路计算 (10)3.1 概述 (10)3.2短路电流计算的主要目的 (10)3.3短路计算中的一般规定 (11)3.4电路元件参数的计算 (11)3.4.1基准值 (11)3.4.2各元件参数标么值计算 (12)3.4.3标么值表示的等值网络 (12)3.5 三相短路电流周期分量计算 (12)3.5.1影响短路电流变化规律的主要因素 (12)- IV -3.5.2应用计算曲线的具体步骤如下： (13)4 电气设备的选择 (14)4.1 概述 (14)4.1.1 一般原则 (14)4.1.2 选择的一般问题 (14)4.1.3 选择项目的说明 (15)4.2 高压断路器的选择 (16)4.3 高压隔离开关的选择 (16)4.4 母线选择 (17)4.4.1软导线介绍 (17)4.4.2一般要求 (18)4.4.3导体截面积的选择与校验 (18)4.5 电流互感器 (19)4.5.1参数选择 (19)4.5.2一次额定电流选择 (19)4.5.3电流互感器准确级 (19)4.5.4热稳定和动稳定校验 (20)4.6 电压互感器 (21)4.6.1 电压选择 (21)4.6.2 准确度选择 (21)4.7 避雷器 (22)4.7.1 避雷器的参数 (22)4.7.2 避雷器的配置 (23)5 配电装置 (24)5.1 屋内外配电装置的安全净距 (24)5.1.1 概述 (25)5.1.2 分类及特点 (25)5.1.3 屋内外配电装置的安全净距 (26)5.2 屋外配电装置 (27)- V -5.3 设计原则 (28)5.4 设计要求 (29)5.4.1 满足安全净距的要求 (29)5.4.2 施工、运行和检修的要求 (29)5.5 配电装置形式的选择 (30)6 继电保护及自动化装置规划设计 (31)6.1 继电保护在电力系统中的作用 (31)6.2 继电保护的基本要求 (32)6.3 选择保护配置及构成方案时的基本要求 (32)6.4 主要设备继电保护配置 (33)6.4.1 变压器保护 (33)6.4.2 母线保护 (34)6.4.3 线路保护 (34)6.5 自动化装置配置 (35)6.5.1 自动重合闸 (35)6.5.2 备用电源自动投入装置 (36)7 过电压保护 (36)7.1 概述 (36)7.2 配电装置的防雷保护 (37)7.3 防雷设计要求和所需资料 (37)第二部分计算书 (39)1 主变压器的容量计算 (39)1.1变电所60kV的用户总容量 (39)1.2变压器的容量 (40)1.3主变压器容量的选择 (40)2 短路电流计算 (42)2.1 系统等值网络 (42)2.1.1 系统等值电路图 (42)2.1.2 各元件电抗标幺值的计算 (42)- VI -2.2K点短路电流计算 (43)12.2.1 网络化简 (43)2.2.2 短路电流计算 (46)2.3K点短路电流计算 (47)22.3.1 网络化简 (47)2.3.2短路电流计算 (49)2.3.3短路电流计算结果 (50)3 设备的选择计算 (51)3.1 断路器的选择 (51)3.1.1 220 kV侧断路器的选择 (51)3.1.2 60kV侧断路器的选择 (54)3.2 隔离开关选择 (56)3.2.1 220kV侧隔离开关的选择 (56)3.2.2 60kV侧隔离开关选择 (58)3.3 电压互感器选择 (60)3.4 电流互感器的选择 (61)3.4.1 220 kV侧电流互感器选择 (61)3.4.2 60kV侧电流互感器选择 (63)3.5 母线的选择 (64)3.5.1 220 kV侧母线的选择 (64)3.5.2 60 kV侧母线的选择 (66)3.6 避雷器的选择 (67)4 避雷针的保护范围计算 (69)4.1 避雷针的定位及针距 (69)4.2 变电所避雷针布置图 (70)4.3 保护范围计算 (70)总结 (72)致谢 (73)- VII -参考文献 (75)附录 (76)A1.变电所电气主接线图 (76)A2.变电所配电装置平面图 (76)A3.变电所高压配电装置断面图 (76)A4.全所防雷保护图 (76)- VIII -。

毕业设计（论文）任务书附录一1.拟建变电所与电力系统连接情况如下图,图1：图1 变电所与电力系统连接图2、地区环境条件海拔700米，年最高气温：35℃；年最低气温：-5℃；年平均气温：28℃；年雷暴日小于30天；污秽程度轻级。

3、负荷资料(1)220kV线路5回，预留1回备用，最大负荷利用时间为5200h。

(2)110kV线路10回，另外备用2回，最大负荷利用时间为5500h。

具体情况如下表1所示。

上述各负荷间的同时系数为0.85。

(3) 10kV线路共16回，其中2回备用，最大负荷利用时间为5600h，负荷具体情况如下表2所示(4)110kV负荷与10kV负荷的同时系数为0.85。

(5)所用电负荷统计如下表3所示(6)保护：各电器主保护动作时间为0s，后备保护动作时间为4s。

(7)220kV输电线路电抗取0.4Ω/km。

220kV降压变电所设计摘要变电站是电力系统中不可缺少的一个重要环节，它担负着电能转换和电能重新分配的繁重任务，对电网的安全和经济运行起着举足轻重的作用。

本论文对220kV降压变电所中电气一次部分的设计原理及计算方法进行了较为全面的论述，其内容包括有变电所主变压器的选择，电气主接线设计，短路电流计算，电气设备及配电装置选择，变电所电气总平面布置和对一些特殊问题的解决方法。

本文所遇到的问题在220kV变电所中也是较为普遍的。

关键词：220kV降压变电所；主接线；电气设备选目录前言 (8)本书使用符号说明 (9)第1章变压器选择 (12)1.1主变压器台数和容量的确定 (12)1.1.1主变压器台数的确定 (12)1.1.2 主变压器容量的确定 (12)1.2主变压器型式的选择 (14)1.2.1 相数的选择 (14)1.2.2 绕组数量和连接方式的选择 (14)1.2.3 变压器调压方式和冷却方式的确定 (14)1.3主变压器的选择 (15)1.4所用变压器的选择 (15)第2章电气主接线设计 (17)2.1电气主接线的设计原则与要求 (17)2.1.1 电气主接线的设计原则 (17)2.1.2 电气主接线的设计要求 (17)2.2主接线方案的确定 (18)2.2.1 各电压等级的主接线方案设计 (18)2.2.2 主接线方案的比较与确定 (18)第3章短路电流计算 (22)3.1短路计算的一般规定和基本假设 (22)3.2短路电流的计算 (22)第4章电气设备的选择 (24)4.1电器选择的一般要求 (24)4.2断路器的选择 (24)4.2.1 断路器的选择原则 (24)4.2.2变电所断路器的选择 (25)4.3隔离开关的选择 (28)4.3.1隔离开关的选择原则 (28)4.3.2变电所隔离开关的选择 (29)4.4互感器的选择 (31)4.4.1 电压互感器的选择 (31)4.4.2 电流互感器的选择 (32)4.5避雷器的选择 (37)4.5.1本变电站的防雷措施 (37)4.5.2避雷器参数计算与选择 (38)第5章导线的选择 (44)5.1导体选择的一般要求 (44)5.2导线的选择 (45)5.2.1220kV侧导线的选择 (45)5.2.2110kV侧导线的选择 (51)5.2.310kV侧导线的选择 (56)5.2.4本变电所导线选择结果 (60)第6章配电装置选择 (61)结束语 (62)参考文献 (63)附录1短路电流计算 (64)附录2 电气设备选择表 (69)英文参考文献................................... 错误！未定义书签。

220kV 降压变电所一次系统初步设计（东北电力大学电气工程学院，吉林吉林）摘要：随着我国国民经济的快速增长，用电已成为制约我国经济发展的重要因素。

为保证正常的供配电要求，各地都在兴建一系列的供配电装置。

本文针对220kV 降压变电所的特点，阐述了220kV 降压变电所的设计思路、设计步骤，并进行了相关的计算和校验。

文中介绍的220kV 降压变电所的设计方法、思路及新技术的应用可以作为相关设计的理论指导。

关键词：降压变电所，设计方法，供配电Abstract: With the fast growth of the national economy, the use of the electricity has been animportant limiting factor for the development and supervision of our country. A series of electricity devices are being built. The text tells the characteristics of the 220 kV step-down substations, givesthe method and steps of the design for the 220 kV step-down substations and carries on the related calculation, which may be the reference of the other related designs.Key words: step-down substations, design method, supply and distribution of the electricity前言近十年来，随着我国国民经济的快速增长，各地都在兴建一系列的用配电装置。

前言通过三年的学习和两次简单的课程设计，为毕业设计打下了坚实的理论基础。

此次我们进行了为期十三周的毕业设计，设计题目“220KV降压变电所电气设计，它主要包括电气主接线设计、短路电流计算、电气设备选型、所用电设计、配电装置设计、中央信号设计、防雷及接地装置设计七个部分。

此次设计的特点是：对专业知识进行更好的巩固与吸收。

在老师的认真辅导和严格要求下，完成了本次设计在此深表感谢！参考了《电力工程电气设计手册1,2》、《新编工厂电气设备手册》、《现代建筑电气设计施工手册》、《发电厂电气》等书籍来完成这次设计，受益匪浅。

由于我的知识，经验不足，设计中存在一些错误和纰漏，望各位老师予以指正。

2003年6月第1章原始资料分析第1.1节原始资料1.1.1 题目： 110/10KV枢纽变电站(1) 原始资料：①电压等级： 110/10KV，回路数110KV进线2回， 10V出线10回。

② 10kv负荷情况：2回2KM线，每回送2500KW,cosΦ=0.9;Tmax=6900h/年2回1.5KM线，每回送2600KW,cosΦ=0.9;Tmax=6900h/年4回2.5KM线，每回送2300KW,cosΦ=0.9;Tmax=6900h年2回2KM线，每回送2675KW,cosΦ=0.9;Tmax=6900h/年并且Ⅰ、Ⅱ类负荷占70%③自然条件：当地年最高气温37摄氏度，年最低气温-10摄氏度，当地海拔1000米，当地雷暴日30日/年，地震裂度：3.5级；污秽等级：0级；相对湿度：〈 65；土壤电阻率：0.1*104Ω,地多人少，交通方便。

④枢纽变电站离化工厂50 KM,系统S d=500MW, X1*=1⑤主变过流保护整定时间为2S,主保护开断时间：t k=t b+t gf=0.04+0.06=0.1S第1.2节原始资料分析1.2.1 主变选择(1)由参考书可知变电所的最大负荷为PM=27500KV(2)接线组别为：Y0/△型(3)额定电压比为： 121/111.2.3 负荷分析(1)110KV侧进线2回，在110KV及以上的供电要求有一定的可靠性。

本科生毕业论文题目220/110/10kV降压变电所设计系别连续教育学院班级电气工程及其自动化姓名杨文中学号1143202353争辩时间2016 年 5 月10 日华北电力大学连续教育学院220/110/10kV降压变电所设计杨文中指导老师：刘伟大纲：本设计主要介绍了220/110/10 kV变电所电气部分初步设计内容和方法。

设计的内容有主接线方案的确定，主变压器的选择，短路电流的计算,母线、断路器、隔走开关、熔断器、绝缘子、穿墙套管的选择和校验，互感器的配置，防雷保护的设计，以及继电保护的设计和整定计算。

要点词：变电所；主接线；变压器；继电保护T he Tentative Design of Electrical Engineering in220/110/10 kV substationYang Wenzhong Tutor:Abstract: This design introduces the content and methods of 220/110/10 kV substation electrical part of the preliminary design. Design the content of the main wiring program, the choice of the main transformer short-circuit current calculation, bus, circuit breakers, isolating switches, fuses, insulators, selection and validation of the wall bushing, transformer configuration, lightning protection design, as well as the design of the relay and setting calculation.Key words: substation；main wiring；transformer；relay protection前言电力工业是公民经济的一项基础工业和公民经济发展的先行工业，它是一种将煤、石油、天然气、水能、核能、风能等一次能源变换成电能这个二次能源的工业，它为公民经济的其他各部门迅速、牢固发展供应足够的动力，其发展水平是反响国家经济发展水平的重要标志。
