220KV区域降压变电所毕业设计

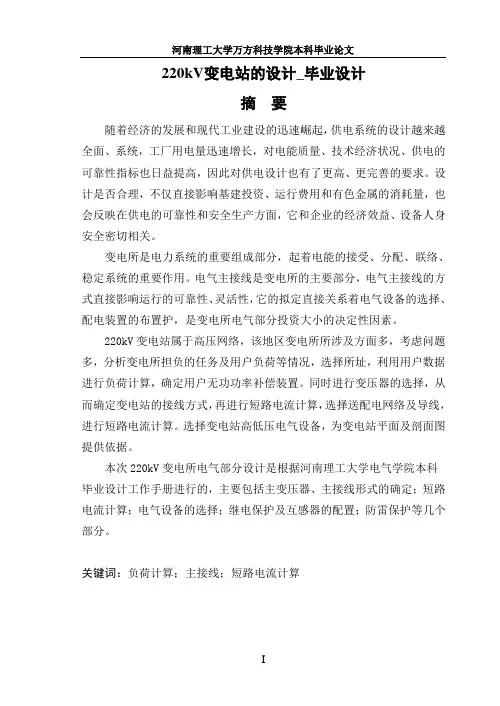

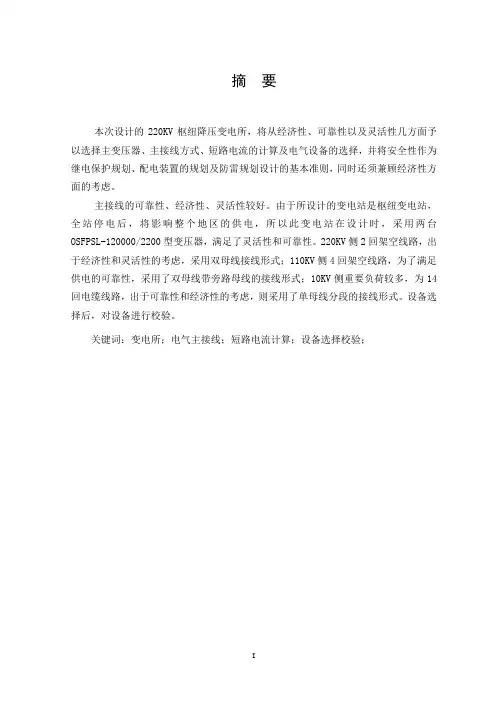

摘要本次设计的220KV枢纽降压变电所，将从经济性、可靠性以及灵活性几方面予以选择主变压器、主接线方式、短路电流的计算及电气设备的选择，并将安全性作为继电保护规划、配电装置的规划及防雷规划设计的基本准则，同时还须兼顾经济性方面的考虑。

主接线的可靠性、经济性、灵活性较好。

由于所设计的变电站是枢纽变电站，全站停电后，将影响整个地区的供电，所以此变电站在设计时，采用两台OSFPSL-120000/2200型变压器，满足了灵活性和可靠性。

220KV侧2回架空线路，出于经济性和灵活性的考虑，采用双母线接线形式；110KV侧4回架空线路，为了满足供电的可靠性，采用了双母线带旁路母线的接线形式；10KV侧重要负荷较多，为14回电缆线路，出于可靠性和经济性的考虑，则采用了单母线分段的接线形式。

设备选择后，对设备进行校验。

关键词：变电所；电气主接线；短路电流计算；设备选择校验；AbstractShould design the some problem that discussed in design first 220 KV change to give or get an electric shock, include an electricity lord that changing and giving or get an electric shock the choice, short-circuit electric current calculation connects the line design, electricity equipments and press protection etc. problem with the research that conduct electricity after the electricity protection programming.The reliability、economic and flexibility of the bus arrangement is well. This is a local electric substation. If the electric substation power cut, it will influence the whole area. So in the design of this electric substation use two transformers which model number is OSFPSL-120000/2200. So it can satisfy the flexibility and reliability. It doesn’t take load in the side of 220KV, so it uses double bus bar cord form in order to satisfy economy and reliability .There is much load in the side of 110KV. In order to satisfy the reliability of power supply, it uses double bus bars which have bypass bus bar cord form. There are much important load and it take the load of this electric substation in the side of 10KV, considering the reliability and economy, it use single bus bar section card form .After the equipment be selected, it should be checked.Key words：substation ；the electrical bus arrangement ；the calculation of short circuit；equipment selection and check。

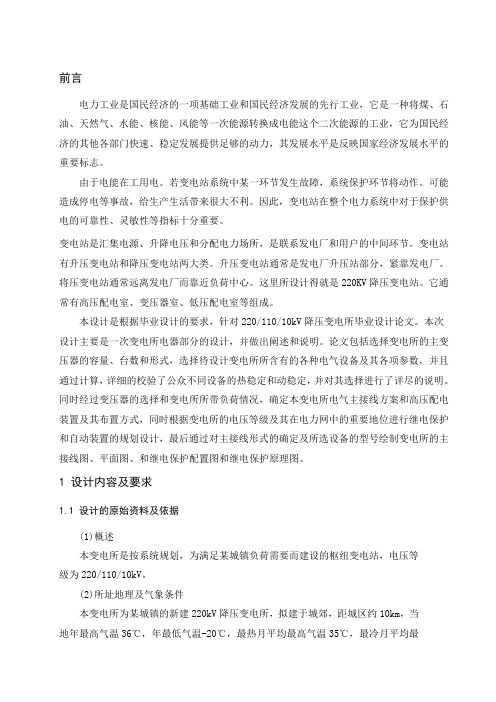

前言电力工业是国民经济的一项基础工业和国民经济发展的先行工业，它是一种将煤、石油、天然气、水能、核能、风能等一次能源转换成电能这个二次能源的工业，它为国民经济的其他各部门快速、稳定发展提供足够的动力，其发展水平是反映国家经济发展水平的重要标志。

由于电能在工用电。

若变电站系统中某一环节发生故障，系统保护环节将动作。

可能造成停电等事故，给生产生活带来很大不利。

因此，变电站在整个电力系统中对于保护供电的可靠性、灵敏性等指标十分重要。

变电站是汇集电源、升降电压和分配电力场所，是联系发电厂和用户的中间环节。

变电站有升压变电站和降压变电站两大类。

升压变电站通常是发电厂升压站部分，紧靠发电厂。

将压变电站通常远离发电厂而靠近负荷中心。

这里所设计得就是220KV降压变电站。

它通常有高压配电室、变压器室、低压配电室等组成。

本设计是根据毕业设计的要求，针对220/110/10kV降压变电所毕业设计论文。

本次设计主要是一次变电所电器部分的设计，并做出阐述和说明。

论文包括选择变电所的主变压器的容量、台数和形式，选择待设计变电所所含有的各种电气设备及其各项参数，并且通过计算，详细的校验了公众不同设备的热稳定和动稳定，并对其选择进行了详尽的说明。

同时经过变压器的选择和变电所所带负荷情况，确定本变电所电气主接线方案和高压配电装置及其布置方式，同时根据变电所的电压等级及其在电力网中的重要地位进行继电保护和自动装置的规划设计，最后通过对主接线形式的确定及所选设备的型号绘制变电所的主接线图、平面图、和继电保护配置图和继电保护原理图。

1 设计内容及要求1.1 设计的原始资料及依据(1)概述本变电所是按系统规划，为满足某城镇负荷需要而建设的枢纽变电站，电压等级为220/110/10kV。

(2)所址地理及气象条件本变电所为某城镇的新建220kV降压变电所，拟建于城郊，距城区约10km，当地年最高气温36℃，年最低气温-20℃，最热月平均最高气温35℃，最冷月平均最低气温-15℃。

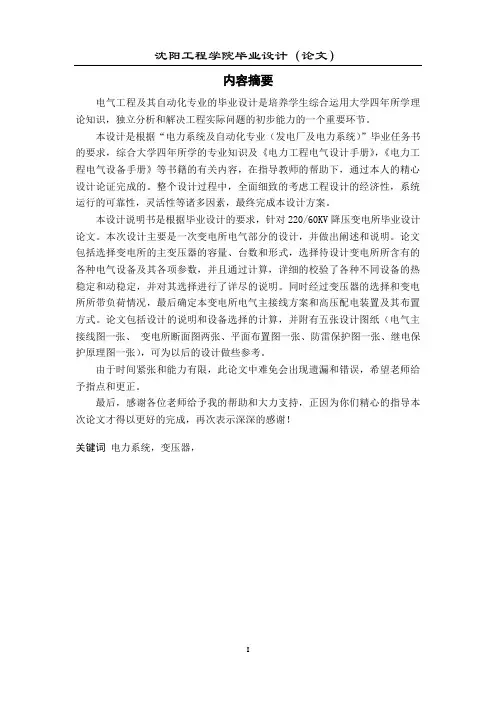

内容摘要电气工程及其自动化专业的毕业设计是培养学生综合运用大学四年所学理论知识，独立分析和解决工程实际问题的初步能力的一个重要环节。

本设计是根据“电力系统及自动化专业（发电厂及电力系统）”毕业任务书的要求，综合大学四年所学的专业知识及《电力工程电气设计手册》，《电力工程电气设备手册》等书籍的有关内容，在指导教师的帮助下，通过本人的精心设计论证完成的。

整个设计过程中，全面细致的考虑工程设计的经济性，系统运行的可靠性，灵活性等诸多因素，最终完成本设计方案。

本设计说明书是根据毕业设计的要求，针对220/60KV降压变电所毕业设计论文。

本次设计主要是一次变电所电气部分的设计，并做出阐述和说明。

论文包括选择变电所的主变压器的容量、台数和形式，选择待设计变电所所含有的各种电气设备及其各项参数，并且通过计算，详细的校验了各种不同设备的热稳定和动稳定，并对其选择进行了详尽的说明。

同时经过变压器的选择和变电所所带负荷情况，最后确定本变电所电气主接线方案和高压配电装置及其布置方式。

论文包括设计的说明和设备选择的计算，并附有五张设计图纸（电气主接线图一张、变电所断面图两张、平面布置图一张、防雷保护图一张、继电保护原理图一张），可为以后的设计做些参考。

由于时间紧张和能力有限，此论文中难免会出现遗漏和错误，希望老师给予指点和更正。

最后，感谢各位老师给予我的帮助和大力支持，正因为你们精心的指导本次论文才得以更好的完成，再次表示深深的感谢！关键词电力系统，变压器，AbstractElectrical engineering and professional graduate in its automation designs is an important link of the first step to trains student synthesize to make use of the four years in university an academic theories theory knowledge, independence analysis definitely reach agreement engineering actual problem ability.This design according to" electric power system and automationprofession( power plant and electric power system)" the request that graduate the mission book, synthesize the four years in university a profession for learning knowledge and 《electric power engineering electricity design manual 》,etc. Under the help that guide the teacher, pass oneself of design what argument complete with meticulous care.Whole design process inside, completely economic that meticulous consideration engineering design, dependable that system circulate, vivid etc. many factors, end complete this design project.This design the main according to the request that graduate the design, aiming at the 220/60 KV decline to press to change to give or get an electric shock a graduate the design the thesis. The design is based on summarizing our country’s substation design and operation .It takes the selections of devices which this substation needed such as the type of electric bus,the type of the power distribution.It is made up of the instruction and the caculating parts.And for blueprints(situation main connected wires picture,the plot and section of the substation,transformer protective principle connection picture),It can be unsuited for the same design in future.For my limited knowledge,it is impossible to be no mistakes in the draft.I hope the teacher give to point out with make correction.Finally, thanks for each teacher to give my help with support strongly, positive because you with meticulous care of leading this thesis just can better complete, mean the profound with gratitude again!Keyword electric power system, transformer目录内容摘要 (I)Abstract .......................................................................................................................................... I I 第一部分毕业设计说明书 .. (1)第一章引言 (1)第二章主变压器台数和容量的确定 (2)2.1 主变压器选择的要求 (2)2.2 主变压器的选择： (2)第三章主接线形式的选择及说明 (4)3.1 主接线的设计原则 (4)3.2 主接线的设计要求 (4)3.3 主接线的选择 (5)第四章短路电流的计算 (8)4.1 短路电流计算的目的 (8)4.2 短路的基本类型 (8)4.3 一般规定 (8)4.4 计算步骤 (9)4.4.1 画等值电抗图 (9)4.4.2 计算短路电流步骤 (9)4.5 计算方法 (9)4.5.1 标么值法 (9)4.5.2 网络变换 (9)4.5.3 短路电流周期分量的计算 (10)第五章主要电气设备的选择 (11)5.1 一般原则 (11)5.2 高压断路器的选择 (11)5.2.1断路器形式的选择 (11)5.2.2 断路器的选择方法 (12)5.3 隔离开关的选择 (12)5.2.1隔离开关的选择方法 (13)5.4 电压互感器的选择 (13)5.5 电流互感器的选择 (14)5.6 母线的选择 (16)5.6.1 母线选择的依据 (16)5.6.2 母线截面选择和校验 (16)第六章防雷保护的设计 (17)6.1防雷保护设计和选择 (17)6.2避雷器的选择 (17)第七章配电装置的设计 (19)7.1 电气布置 (19)7.2 配电装置设计原则 (19)7.3 配电装置型式的选择 (19)7.3.1 屋外配电装置的特点 (20)7.3.2 屋外配电装置的最小安全净距 (20)7.3.3 屋外配电装置的若干问题 (20)第八章继电保护和自动装置的规划设计 (22)8.1 继电保护的配置 (22)8.1.1 变压器的保护 (22)8.1.2 母线保护 (22)8.1.3 线路保护 (23)8.2 自动装置的配置 (24)8.2.1 配置原则及原因 (24)8.2.2 自动重合闸的作用 (24)8.2.3 自动重合闸装置应符合基本要求 (25)8.2.4 备用电源和备用设备自动投入 (25)第九章防雷保护规划设计 (26)9.1 电工装置的防雷保护 (26)第二部分220KV/60KV降压变电所电气部分计算书 (27)第一章短路电流的计算 (27)1.1 所用计算公式： (27)1.2系统计算电路图和等值电路图 (27)第二章电气设备选择及计算校验 (33)2.1高压断路器的选择计算 (33)2.1.1 220KV侧断路器的选择 (33)2.1.2 60KV侧断路器的选择 (34)2.2 隔离开关的选择计算 (35)2.2.1 220KV隔离开关的选择 (35)2.2.2 60KV侧隔离开关的选择 (36)2.3 电压互感器的选择计算 (36)2.4 电流互感器的选择 (37)2.4.1 220KV侧电流互感器的选择 (37)2.4.2 60KV侧电流互感器的选择 (38)2.5 母线的选择计算 (39)2.5.1 220KV侧母线的选择 (39)2.5.2 60KV侧母线的选择 (40)第三章防雷保护设计 (42)3.1 避雷器的选择 (42)3.2避雷针的选择和计算 (43)总结 (45)致谢 (46)参考文献 (47)第一部分毕业设计说明书第一章引言电气工程及其自动化专业的毕业设计是培养学生综合运用大学四年所学理论知识，独立分析和解决工程实际问题的初步能力的一个重要环节。

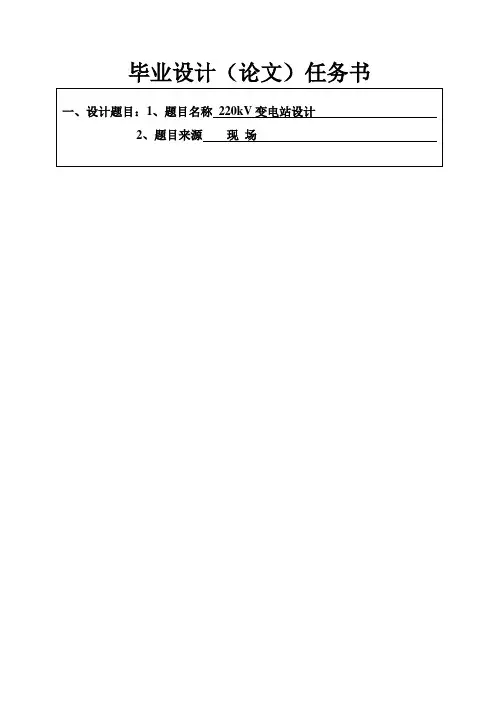

毕业设计（论文）任务书220kV变电站设计摘要本设计书主要介绍了220kV区域变电所电气一次部分的设计内容和设计方法。

设计的内容有220kV区域变电所的电气主接线的选择，主变压器、所用变压器的选择，母线、断路器和隔离刀闸的选择，互感器的配置，220kV、110kV、35kV线路的选择和短路电流的计算。

设计中还对主要高压电器设备进行了选择与计算，如断路器、隔离开关、电压互感器、电流互感器等。

此外还进行了防雷保护的设计和计算，提高了整个变电所的安全性。

关键词：变电站；主接线；变压器220kV substation designABSTRACTThe design of the book introduces the regional 220kV electrical substation design a part of the content and design. The design of the contents of the electrical substation 220kV main regional cable choice, the main transformer, the transformer used in the choice of bus, circuit breakers and isolation switch option, the configuration of transformer, 220kV, 110kV, 35kV line choice and short-circuit current calculations. The design of the main . In addition, a lightning protection design and computing, increased the safety of the entire substation.Keywords: substation; main connection; transformer目录摘要........................................................ ABSTRACT ......................................................第1章引言...................................................1.1 国内外现状和发展趋势 ...................................1.2原始资料简要分析........................................第2章电气主接线的设计.......................................2.1 电气主接线设计概述.....................................2.2 主接线的基本接线形式及其特点...........................2.3 电气主接线的确定.......................................第3章主变压器的选择.........................................3.1 主变压器台数和容量的确定 ...............................3.2 主变压器型式的选择 ....................................3.3主变压器的选择结果......................................第4章短路电流计算...........................................4.1 电路各元件参数标幺值的计算 .............................4.2 三相短路电流计算.......................................4.3 两相短路电流计算.......................................第5章导体和电气设备的选择 ...................................5.1 断路器和隔离开关的选择 .................................5.2 电流互感器的选择.......................................5.3 电压互感器的选择.......................................5.4导体的选择与校验........................................5.5互感器在主接线中的配置.................... 错误!未定义书签第6章高压配电系统及配电装置设计 ............... 错误!未定义书签6.1 配电装置的要求........................... 错误!未定义书签6.2 配电装置的分类........................... 错误!未定义书签6.3 配电装置的应用........................... 错误!未定义书签6.4 配电装置的设计要求及步骤 ................. 错误!未定义书签6.5 屋内配电装置的布置原则 ................... 错误!未定义书签6.6 本设计中配电装置的确定 ................... 错误!未定义书签第7章所用电的设计............................. 错误!未定义书签7.1 所用电源数量及容量....................... 错误!未定义书签7.2 所用电源引接方式......................... 错误!未定义书签第8章防雷和接地设计.......................... 错误!未定义书签8.1 防雷设计................................. 错误!未定义书签8.2 接地设计................................. 错误!未定义书签第9章保护配置................................. 错误!未定义书签9.1 变压器的保护配置......................... 错误!未定义书签9.2 母线的保护配置........................... 错误!未定义书签第10章总结.................................... 错误!未定义书签参考文献........................................ 错误!未定义书签附录Ⅰ：外文文献原文............................ 错误!未定义书签第1章引言1.1 国内外现状和发展趋势数字化变电站技术发展现状和趋势以往制约数字化变电站发展的主要是IEC61850的应用不成熟，智能化一次设备技术不成熟，网络安全性存在一定隐患。

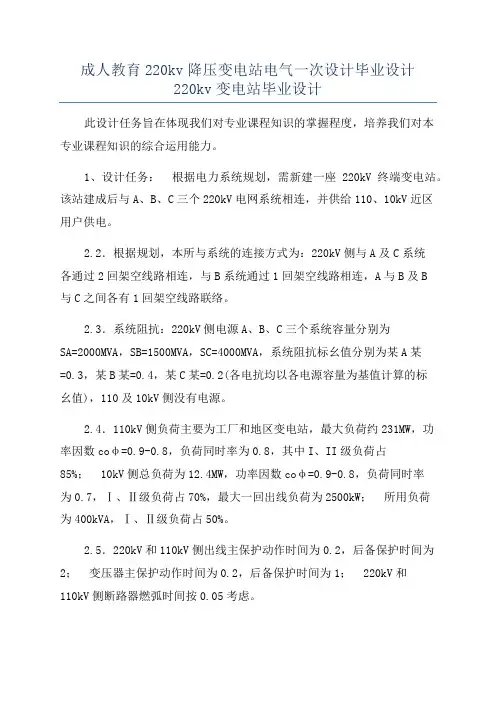

成人教育220kv降压变电站电气一次设计毕业设计220kv变电站毕业设计此设计任务旨在体现我们对专业课程知识的掌握程度，培养我们对本专业课程知识的综合运用能力。

1、设计任务：根据电力系统规划，需新建一座220kV终端变电站。

该站建成后与A、B、C三个220kV电网系统相连，并供给110、10kV近区用户供电。

2.2．根据规划，本所与系统的连接方式为：220kV侧与A及C系统各通过2回架空线路相连，与B系统通过1回架空线路相连，A与B及B与C之间各有1回架空线路联络。

2.3．系统阻抗：220kV侧电源A、B、C三个系统容量分别为SA=2000MVA，SB=1500MVA，SC=4000MVA，系统阻抗标幺值分别为某A某=0.3，某B某=0.4，某C某=0.2(各电抗均以各电源容量为基值计算的标幺值)，110及10kV侧没有电源。

2.4．110kV侧负荷主要为工厂和地区变电站，最大负荷约231MW，功率因数coφ=0.9-0.8，负荷同时率为0.8，其中I、II级负荷占85%；10kV侧总负荷为12.4MW，功率因数coφ=0.9-0.8，负荷同时率为0.7，Ⅰ、Ⅱ级负荷占70%，最大一回出线负荷为2500kW；所用负荷为400kVA，Ⅰ、Ⅱ级负荷占50%。

2.5．220kV和110kV侧出线主保护动作时间为0.2，后备保护时间为2；变压器主保护动作时间为0.2，后备保护时间为1；220kV和110kV侧断路器燃弧时间按0.05考虑。

3.2．短路电流计算：根据所确定的主接线方案，选择适当的计算短路点计算短路电流并列表表示出短路电流计算结果。

3.3．主要电气设备选择： 3.3.1．选择220kV主变、线路侧、110kV主变、最大一回负荷出线侧的断路器及隔离刀闸。

3.3.2．选择220kV、110kV主母线及主变低压侧10kV母线桥导体。

3.3.3．选择220kV、110kV、10kV主母线的支持绝缘子及穿墙套管。

220kV降压变流器站电气一次部分设计毕业设计简介本文档旨在介绍220kV降压变流器站电气一次部分设计的毕业设计内容。

其中包括以下几个方面：设计目标- 设计一个符合220kV降压变流器站电气一次部分要求的系统- 保证系统的安全、可靠运行- 节约成本，提高效率设计内容1. 变电站基本布置：根据220kV变电站的要求，制定合理的电气一次线路布置方案，包括进线、出线、并联、分区等。

2. 输电线路设计：确定输电线路的线路参数、杆塔布设、绝缘子选择等关键要素。

3. 设备选型与布置：对各类设备进行选型和布置，包括断路器、隔离开关、避雷器等。

4. 保护与自动化设计：设计合适的保护装置，确保变电站及相关设备的安全运行，并优化自动化配置，提高运行效率。

5. 照明与动力系统设计：设计合理的照明和动力系统，确保人员活动区域的照明充足，以及设备正常运行所需的电力供应。

6. 系统配电设计：设计合理的配电系统，确保电能从电源传输到各个用户，满足其用电需求。

7. 地址选择与防雷设计：选择合适的站址，考虑降压变流器站的特点进行防雷设计。

设计流程1. 需求分析2. 确定设计参数3. 进行系统设计4. 设备选型5. 设备布置6. 保护与自动化设计7. 照明与动力系统设计8. 系统配电设计9. 地址选择与防雷设计10. 设计评审与优化11. 编写文档结论通过对220kV降压变流器站电气一次部分的设计，可以确保变电站的正常、安全、高效运行。

设计过程中需要考虑各个方面的要求，并合理选型和布置设备，保护和自动化设计的合理性和可行性。

同时，还需要对各个设计环节进行评审和优化，确保设计的完整性和可靠性。

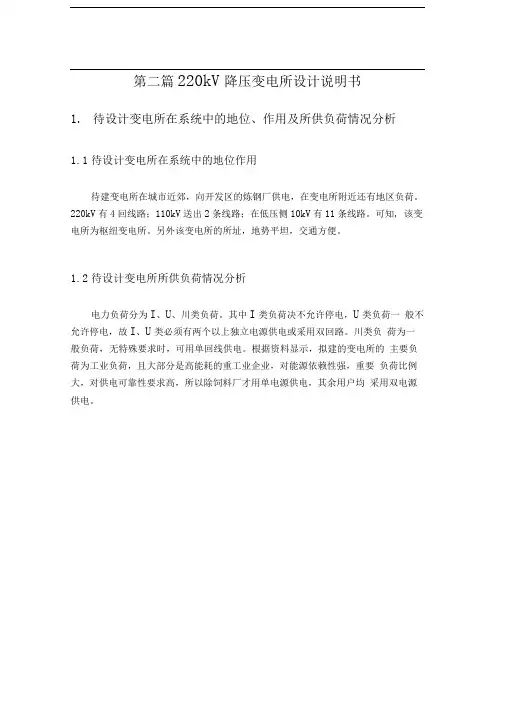

第二篇220kV降压变电所设计说明书1.待设计变电所在系统中的地位、作用及所供负荷情况分析1.1待设计变电所在系统中的地位作用待建变电所在城市近郊，向开发区的炼钢厂供电，在变电所附近还有地区负荷。

220kV有4回线路；110kV送出2条线路；在低压侧10kV有11条线路。

可知, 该变电所为枢纽变电所。

另外该变电所的所址，地势平坦，交通方便。

1.2待设计变电所所供负荷情况分析电力负荷分为I、U、川类负荷。

其中I类负荷决不允许停电，U类负荷一般不允许停电，故I、U类必须有两个以上独立电源供电或采用双回路。

川类负荷为一般负荷，无特殊要求时，可用单回线供电。

根据资料显示，拟建的变电所的主要负荷为工业负荷，且大部分是高能耗的重工业企业，对能源依赖性强，重要负荷比例大，对供电可靠性要求高，所以除饲料厂才用单电源供电，其余用户均采用双电源供电。

2.主变压器的选择2.1主变压器的选择2.1.1主变压器型式的选择（1）待建变电所最高电压等级为220kV，地处市郊，交通方便，对变压器无运输条件的限制，且在330kV及以下的发电厂和变电所中，一般都选用三相式变压器，因为在同等容量下，三相式投资小，占地少，损耗小，同时配电装置结构较简单，运行维护较方便，故选择三相变压器。

（2）待建变电所有220kV、110kV、10kV三个电压等级，且待建变电所高压为220kV、中压为110kV，均为中性点直接接地系统，故优先选择自耦变压器较为经济。

（3）目前用户对电力系统的电压要求越来越高，为了确保今后向用户提供合格的电能，保证电压的质量，应优先考虑选用有载调压变压器。

2.1.2主变压器台数的选择由于本变电所110kV用户有65%的重要负荷，10kV用户有36%〜76%的重要负荷，为了确保重要负荷的供电，应选择2台主变压器较为合理。

在容量选择时要确保当一台主变故障或检修时，能够确保单台主变压器能够满足重要负荷的容量要求，并留有一定的裕度供将来负荷发展的需要。

毕业设计[论文]任务书姓名班号秋电气班院系同组姓名指导教导 XXXX一、课题名称（论文标题）某220KV变电所一次部分电气初步设计二、课题内容本次设计的课题是一座220KV变电站一次初步设计，该变电所是一座地区性的重要枢纽变电所，它担负着220KV和110KV两个电压等级之间的功率交换。

今欲组建的220KV降压变电所位于某中型城市近郊，向开发区的炼钢厂供电，且附近还有地区负荷。

因而，该地区工农业负荷集中，需电量大。

而原有的220KV变电所和火电厂对某些大型电力用户供电距离过大，使电压质量不能很好地满足要求，供电可靠性达不到预期要求。

所以这些条件为组建220KV变电所提供了必要性，也正是建所的主要目的。

220KV降压变电所位于该地区网络的枢纽点上，地势平坦，交通方便。

高压侧以接受系统电能为主，降压后供电给本地区的110KV变电所用户。

因此它属于地区变电所，对本地区的正常供电起到了重要作用。

若全所停电，造成重要经济损失，甚至危及生命。

本所电压等级为220/110/10KV。

其中220KV电压等级母线有2回输出线路；110KV 电压等级送出2回线路；在低压侧10KV送出12回线路并全部采用电缆出线。

这篇论文是经我国现行的各有关规范，规程和技术标准为依据。

此设计是一个初步设计，在参考有关资料和书籍的基础上，完成设计任务书上的所有要求，并且在指导老师的指导下，力争使设计方案达到最优状况。

三、课题任务要求1、电气主接线设计。

2、短路电流计算及设备选择。

3、配电装置设计。

4、防雷保护与接地设计。

四、同组设计者无五、主要参考文献[1] 王梅义. 220-500KV变电所设计技术规程. 北京：水利电力出版社， 1995年[2] 李强. 220～330KV变电所设计技术规程. 北京：中国电力出版社， 1989年[3] 朱力. 电力工程设计手册. 天津：天津大学出版社， 1989年[4] 陈衡. 35-110KV变电所设计规范. 北京：中国电力出版社， 1998年[5] 陈光琦. 导体和电器选择技术规程. 北京：中国电力出版社， 2002年[6] 贺家李、宋从矩. 电力设备过电压保护技术规程. 北京：中国电力出版社，2003年[7] 周文俊. 高压配电装置技术规程. 北京：电力工业出版社， 1999年[8] 庄日平. 短路电流计算. 北京：水利电力出版社， 1994年[9] 张国华. 继电保护和安全自动装置技术规程. 北京：中国电力出版社，1996年[10] 张道民. 发电厂电气部分. 北京：第三版. 水利电力出版社， 1999年指导教师签字教研室主任签字年月日摘要该地区工农业负荷集中，需电量大。

毕业设计（论文）任务书附录一1.拟建变电所与电力系统连接情况如下图,图1：图1 变电所与电力系统连接图2、地区环境条件海拔700米，年最高气温：35℃；年最低气温：-5℃；年平均气温：28℃；年雷暴日小于30天；污秽程度轻级。

3、负荷资料(1)220kV线路5回，预留1回备用，最大负荷利用时间为5200h。

(2)110kV线路10回，另外备用2回，最大负荷利用时间为5500h。

具体情况如下表1所示。

上述各负荷间的同时系数为0.85。

(3) 10kV线路共16回，其中2回备用，最大负荷利用时间为5600h，负荷具体情况如下表2所示(4)110kV负荷与10kV负荷的同时系数为0.85。

(5)所用电负荷统计如下表3所示(6)保护：各电器主保护动作时间为0s，后备保护动作时间为4s。

(7)220kV输电线路电抗取0.4Ω/km。

220kV降压变电所设计摘要变电站是电力系统中不可缺少的一个重要环节，它担负着电能转换和电能重新分配的繁重任务，对电网的安全和经济运行起着举足轻重的作用。

本论文对220kV降压变电所中电气一次部分的设计原理及计算方法进行了较为全面的论述，其内容包括有变电所主变压器的选择，电气主接线设计，短路电流计算，电气设备及配电装置选择，变电所电气总平面布置和对一些特殊问题的解决方法。

本文所遇到的问题在220kV变电所中也是较为普遍的。

关键词：220kV降压变电所；主接线；电气设备选目录前言 (8)本书使用符号说明 (9)第1章变压器选择 (12)1.1主变压器台数和容量的确定 (12)1.1.1主变压器台数的确定 (12)1.1.2 主变压器容量的确定 (12)1.2主变压器型式的选择 (14)1.2.1 相数的选择 (14)1.2.2 绕组数量和连接方式的选择 (14)1.2.3 变压器调压方式和冷却方式的确定 (14)1.3主变压器的选择 (15)1.4所用变压器的选择 (15)第2章电气主接线设计 (17)2.1电气主接线的设计原则与要求 (17)2.1.1 电气主接线的设计原则 (17)2.1.2 电气主接线的设计要求 (17)2.2主接线方案的确定 (18)2.2.1 各电压等级的主接线方案设计 (18)2.2.2 主接线方案的比较与确定 (18)第3章短路电流计算 (22)3.1短路计算的一般规定和基本假设 (22)3.2短路电流的计算 (22)第4章电气设备的选择 (24)4.1电器选择的一般要求 (24)4.2断路器的选择 (24)4.2.1 断路器的选择原则 (24)4.2.2变电所断路器的选择 (25)4.3隔离开关的选择 (28)4.3.1隔离开关的选择原则 (28)4.3.2变电所隔离开关的选择 (29)4.4互感器的选择 (31)4.4.1 电压互感器的选择 (31)4.4.2 电流互感器的选择 (32)4.5避雷器的选择 (37)4.5.1本变电站的防雷措施 (37)4.5.2避雷器参数计算与选择 (38)第5章导线的选择 (44)5.1导体选择的一般要求 (44)5.2导线的选择 (45)5.2.1220kV侧导线的选择 (45)5.2.2110kV侧导线的选择 (51)5.2.310kV侧导线的选择 (56)5.2.4本变电所导线选择结果 (60)第6章配电装置选择 (61)结束语 (62)参考文献 (63)附录1短路电流计算 (64)附录2 电气设备选择表 (69)英文参考文献................................... 错误！未定义书签。

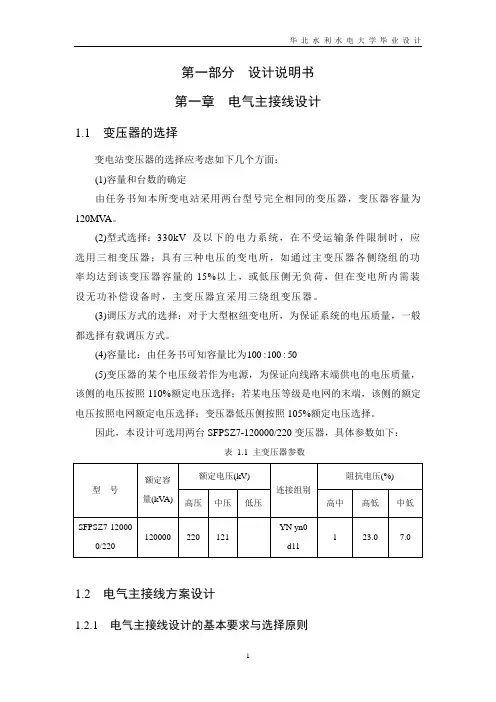

第一部分设计说明书第一章电气主接线设计1.1 变压器的选择变电站变压器的选择应考虑如下几个方面：(1)容量和台数的确定由任务书知本所变电站采用两台型号完全相同的变压器，变压器容量为120MV A。

(2)型式选择：330kV及以下的电力系统，在不受运输条件限制时，应选用三相变压器；具有三种电压的变电所，如通过主变压器各侧绕组的功率均达到该变压器容量的15%以上，或低压侧无负荷，但在变电所内需装设无功补偿设备时，主变压器宜采用三绕组变压器。

(3)调压方式的选择：对于大型枢纽变电所，为保证系统的电压质量，一般都选择有载调压方式。

(4)容量比：由任务书可知容量比为50100:100:(5)变压器的某个电压级若作为电源，为保证向线路末端供电的电压质量，该侧的电压按照110%额定电压选择；若某电压等级是电网的末端，该侧的额定电压按照电网额定电压选择；变压器低压侧按照105%额定电压选择。

因此，本设计可选用两台SFPSZ7-120000/220变压器，具体参数如下：表 1.1 主变压器参数1.2 电气主接线方案设计1.2.1 电气主接线设计的基本要求与选择原则电气主接线是发电厂和变电所电气部分的主体，它反映各设备的作用、连接方式和回路间的相互关系。

变电所的主接线应满足变电所在电力系统中的地位、回路数、设备和节约投资等要求，且便于扩建。

概括地说即可靠性、灵活性和经济性三方面。

(1)可靠性安全可靠是电力生产和分配的首要任务，电气主接线的可靠性是指能够长期、连续、正常地向用户供电的能力。

电气主接线的可靠性不是绝对的。

同样形式的主接线对某些发电厂或变电站来说是可靠的，而对另一些发电厂或变电站则不一定能满足可靠性的要求。

所以，在分析电气主接线的可靠性时，要考虑发电厂和变电站在电力系统中的地位和作用、用户的负荷性质和类别、设备制造水平及运行经验等诸多因素。

此外，在保证可靠性的同时不可片面地追求更高的可靠性而忽视对灵活性和经济性的要求。
