下载文档原格式
pvc管道生产工艺流程及配方表标题： PVC管道生产工艺流程及配方解析一、引言PVC（聚氯乙烯）管道，因其优异的机械性能、耐腐蚀性、抗老化性和安装方便等特性，在建筑给排水、农业灌溉、化工排污等领域有着广泛应用。
本文将详细介绍PVC管道的生产工艺流程以及其生产配方。
二、PVC管道生产工艺流程1. 原料准备阶段主要原料为PVC树脂粉、稳定剂、增塑剂、填料以及其他助剂。
根据产品规格和性能要求，按照特定配方比例精确称量各组分。
2. 混料阶段将计量好的各种原料加入高速混合机中进行均匀混合，确保各组分充分分散并与PVC树脂粉紧密结合，形成稳定的干混料。
3. 熔融挤出阶段干混料经过螺旋输送器送入单螺杆或双螺杆挤出机，在高温下熔融塑化，并在机头模具部分定型挤出成为管状结构。
4. 冷却定型阶段刚挤出的热态管材通过冷却水槽进行冷却定型，保证管道内外壁光滑平整，尺寸精度符合标准要求。
5. 印字与切割阶段定型后的管材表面可按需求印制相关标识信息，然后通过自动切割设备按设定长度进行切割。
6. 检验包装阶段对切割好的PVC管道进行严格的质量检验，包括外观质量、尺寸精度、力学性能等各项指标，合格产品进行包装入库。
三、PVC管道生产配方表以下是一个典型的PVC-U管道生产配方示例：- PVC树脂粉：100份- 稳定剂：3-5份- 增塑剂：10-20份（视管材硬度要求而定）- 钙锌复合稳定剂：1-3份- 内外润滑剂：1-2份- 填充剂（如碳酸钙）：适量（以降低成本和提高刚性）- 抗冲改性剂：根据需要添加- 阻燃剂（如有防火要求时）：适量请注意，以上配方仅为示例，实际生产过程中，各类助剂的种类和用量需根据具体的产品规格、性能要求以及生产环境条件等因素进行科学调整。
四、结语PVC管道的生产过程涵盖了从原料选择到成品检验的多个环节，每个环节都至关重要。
科学合理的配方设计和严谨精准的工艺控制是保证产品质量的关键，也是提升PVC管道市场竞争力的核心要素。

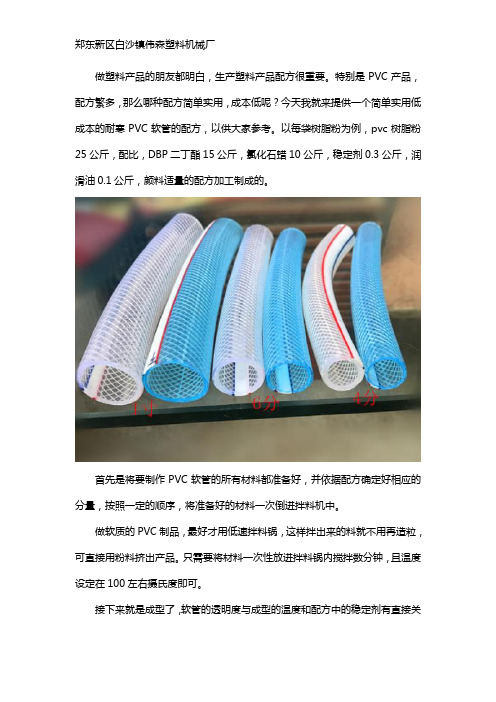

做塑料产品的朋友都明白，生产塑料产品配方很重要。
特别是PVC产品，配方繁多，那么哪种配方简单实用，成本低呢？今天我就来提供一个简单实用低成本的耐寒PVC软管的配方，以供大家参考。
以每袋树脂粉为例，pvc树脂粉25公斤，配比，DBP二丁酯15公斤，氯化石蜡10公斤，稳定剂0.3公斤，润滑油0.1公斤，颜料适量的配方加工制成的。
首先是将要制作PVC软管的所有材料都准备好，并依据配方确定好相应的分量，按照一定的顺序，将准备好的材料一次倒进拌料机中。
做软质的PVC制品，最好才用低速拌料锅，这样拌出来的料就不用再造粒，可直接用粉料挤出产品。
只需要将材料一次性放进拌料锅内搅拌数分钟，且温度设定在100左右摄氏度即可。
接下来就是成型了，软管的透明度与成型的温度和配方中的稳定剂有直接关
系，所以把握好成型的温度也是关键之一，温度稍微高一点，成型的PVC软管透明度也会比较高。
以上就是郑东新区白沙镇伟森塑料机械厂分享的pvc软管的配方技术了，如果还有不清楚的，欢迎致电咨询。
软质PVC的基本配方软质聚氯乙烯（Polyvinyl Chloride，PVC）是一种常见的塑料材料，具有良好的柔软性和可加工性。
它被广泛应用于电线电缆、地板、管道、鞋材、包装材料等领域。
在生产软质PVC制品时，需要使用一定的基本配方，以确保产品的性能和质量。
本文将介绍软质PVC的基本配方，包括主要原料、添加剂和工艺参数等方面的内容。
1. 主要原料软质PVC的主要原料是聚氯乙烯树脂（Polyvinyl Chloride Resin）。
聚氯乙烯树脂通常是通过聚合反应制得，它是由氯乙烯（Vinyl Chloride）单体聚合而成的高分子化合物。
聚氯乙烯树脂的质量对最终产品的性能起着决定性的影响。
除了聚氯乙烯树脂，软质PVC的制造还需要添加一些增塑剂、稳定剂、填充剂等辅助原料。
2. 添加剂2.1 增塑剂增塑剂是软质PVC制品中必不可少的添加剂，它可以增加聚氯乙烯树脂的柔软性和可塑性。
常用的增塑剂有以下几种：•邻苯二甲酸酯类（Phthalate）增塑剂：如DBP（Dibutyl Phthalate）、DOP（Dioctyl Phthalate）等。
它们具有良好的可塑性和低温性能，广泛应用于软质PVC制品中。
•环状酯类（Cyclic Ester）增塑剂：如DINP（Diisononyl Phthalate）、DIDP（Diisodecyl Phthalate）等。
它们具有较好的耐热性和耐寒性，适用于高温和低温环境下的制品。
•环状碳酸酯类（Cyclic Carbonate）增塑剂：如TBC（Tributyl Citrate）、ATBC（Acetyl Tributyl Citrate）等。
它们具有较低的毒性和良好的耐寒性，适用于食品包装等对安全性要求较高的制品。
增塑剂的选择应根据制品的具体要求来确定，不同的增塑剂有不同的特点和应用范围。
2.2 稳定剂稳定剂是为了防止聚氯乙烯树脂在加工和使用过程中发生分解和降解，保持制品的性能稳定。
pvc管道生产工艺流程及配方表
标题：PVC管道生产工艺流程及配方表详解
一、PVC管道生产工艺流程
1. 原材料准备：PVC管道的主要原料是聚氯乙烯（PVC）树脂，以及各种助剂如稳定剂、增塑剂、填充剂等。
这些原材料需要按照配方比例精确称量。
2. 混合：将称量好的原料放入混合机中进行混合，确保各种成分均匀分布。
3. 熔融挤出：混合后的物料进入挤出机，在高温和压力下熔融成液态，然后通过模具挤出形成管道雏形。
4. 冷却定型：挤出的管道雏形通过冷却水槽进行冷却，使其硬化并定型。
5. 切割：定型后的管道根据需要的长度进行切割。
6. 二次加工：如需要，可进行内外壁打磨、印刷标识等二次加工。
7. 检验包装：最后，对成品进行质量检验，合格后进行包装，准备出厂。
二、PVC管道基本配方表
以下是一个基本的PVC管道配方表，具体配方可能因生产商和产品需求有所不同：
- PVC树脂：100份
- 稳定剂：2-5份（常用有铅盐、钙锌复合稳定剂等）
- 增塑剂：10-30份（如DOP、DBP等）
- 填充剂：20-50份（如碳酸钙、滑石粉等）
- 润滑剂：0.5-2份（如硬脂酸、石蜡等）
- 加工助剂：0.1-1份（如抗氧剂、紫外线吸收剂等）
以上配方中的份量通常以树脂重量为基准，单位通常是“份”。
请注意，实际生产中，配方和工艺参数需要根据设备性能、产品要求、环境条件等因素进行调整。
同时，为了保证产品质量和环保要求，选择无毒、环保的助剂也是非常重要的。
PVC软管六大特点_PVC软管生产工艺流程PVC软管是近些年一致非常受消费者和管材市场的欢迎，因此各类适合不同场所、环境和要求的PVC 软管材产品层出不穷，其中包括pvc花园管、pvc增强软管、pvc蛇皮管等各种管材类型。
其实不管是哪种PVC软管生产工艺流程基本都是一致的，配料→捏合→挤出造粒→挤出成型→牵引→卷取→包装→质检→成品，每一个工艺步骤都需要严格把握，因此下面请三通塑胶具体给大家介绍一下PVC 软管生产工艺流程。
【PVC软管的六大特点】1.内层采用添加了抗菌处理的skintech涂料，管内有积水亦长时间不用时都不会产生菌类或青苔。
中间层编织24股纤维(一般只有10多股)可抗较高水压，外层采用添加了UV抗紫外线的聚氯乙烯，在阳光下暴晒亦不会龟裂，高质量加固.不扭结，2、工艺精良，内外层粘结强劲，受压不变形；3、耐压高，耐腐蚀，管体品质好，为中度使用.耐压高达25杆；4、色泽悦目，外观亮丽;5、使用于花园、草坪等植物浇灌喷洒、施肥及日常清洗等；6、使用温度范围：-10℃+60℃。
加强型3层网状纤维抗老化橡胶管【PVC软管生产工艺流程】配料→捏合→挤出造粒→挤出成型→牵引→卷取→包装→质检→成品1、配料捏合准确称量各种原料，并按一定顺序投入捏合机中。
投料顺序为：PVC树脂、增塑剂、稳定剂、润滑剂。
温度达到100~110℃时，即可出料。
2、挤出造粒此工序要控制好温度，料温高点要控制在高于物料的熔融温度，低于挤管成型温度，即在155~160℃之间。
造粒要实现充分混合、初步塑化的目的。
造粒机各区温度如下：一区80~90℃；二区130~140℃；三区140~150℃；机头150~160℃。
3、挤管成型挤管成型的温度要稍高，一般来说，管材的透明度与成型温度相关，在一定温度范围内，温度高透明性就好，反之亦然。
同时，牵引速度与冷却速度都会影响管材的透明度。
牵引速度稍大，冷却速度快，管材的透明度较好。
牵引速度一般比挤出速度快10百分之~15百分之；透明软管的冷却，是先在机头口模处用冷水喷淋，然后再进入水箱冷却。
pvc塑料软管的生产技术和配方谁知道PVC塑料制品中聚酯增塑剂的配方应用:聚酯增塑剂是极性高分子聚合物,与PVC有很好的相容性,加入PVC配方内,都能使PVC塑化时间有不同程度的提前,作为一种配方原料与助剂,常和DOP、环氧大豆油复配并用，由于聚酯增塑剂具有较强极性,与DOP在配方中亲和性还和其他的液体增塑剂产品的特性有关,当聚酯增塑剂用于PVC制品中能起到了吸引和固定其他增塑剂不向PVC制品的表面迁移的作用,故聚酯增塑剂有永久增塑剂之称,聚酯增塑剂可用于各类PVC制品中,特别是PVC高档产品中的不可缺少的一种加工助剂。
聚酯增塑剂可用于PVC制品特别是作为PVC高档制品助剂，广泛应用于耐油电缆、煤气管、防水卷材、人造革、鞋料、耐高温线材包覆层、水箱密封条、各种设备（包括冷冻设备、机动车辆）的垫片、嵌条；室内高级装饰品；电气胶带；耐油耐汽油的特殊制品等。
在接触食品方面包括包装薄膜、饮料软管、乳制品机械及瓶盖垫片等。
聚酯增塑剂用于橡胶制品，能赋予橡胶以硫化耐热性、耐油性、抗溶胀性和耐迁移性，能改善胶料加工工艺性能，如降低胶料的粘度，提高硫化的回弹性和伸长率，对胶料的拉伸强度和撕裂强度下降较小，常用于苯乙烯—丁二烯橡胶和丁腈橡胶制品中。
在EVA—VC接枝共聚树脂中，聚酯增塑剂可作为硬质改性剂使用，用于PVC门、窗等异型材配方中，加量6~10份聚酯增塑剂作为助剂后，其制品的耐候性、冲击性优良；聚酯增塑剂在软PVC制品中，加量能达到20%~70%。
用聚酯增塑剂生产出特种丁腈橡胶粉末，可用于PVC、ABS树脂、酚醛树脂等的改性剂，能增加材料韧性和改善冷冲击性。
聚酯增塑剂生产的丁腈粉末是制造耐油制品较理想的原材料，将聚酯增塑剂用于PVC改性剂，将生产的PVC改性剂用于硬质PVC配方内，能改善PVC树脂的脆性，起到极好的增韧效果。
聚酯增塑剂用于PVC材料，具有优良的加工性能与耐擦伤性，特别适用于耐油、水的各种塑料制品。
聚酯型增塑剂在PVC使用过程中，必须使PVC树脂与液体增塑剂（DOP）完全吸收后再加入高分子聚酯增塑剂，具体操作方法是在混炼机内的PVC完全吸收增塑剂呈干粉状时，再加入聚酯增塑剂。
如果将PVC树脂、DOP、聚酯增塑剂同时加入，则聚酯增塑剂在PV C之前会首先吸收DOP等到其他增塑剂，这样会导致PVC塑化不完全，产品的加工性能和PVC制品的特性都会下降。
在配方中加入DOP的作用是与聚酯起到增塑的协同作用，提高PVC制品的性能，聚酯增塑剂能对产品的质量的改观起到不可替代的作用。
在配方中加入量在15份以上，聚酯增塑剂就能使制品的特性有较大的提高。
硬质（制品）PVC透明粒子（粒料）依制品性能的不同其配方也不同。
详见如下：PVC配方设计知识纯的聚氯乙烯（PVC）树脂属于一类强极性聚合物，其分子间作用力较大，从而导致了PV C软化温度和熔融温度较高，一般需要160~210℃才能加工。
另外PVC分子内含有的取代氯基容易导致PVC树脂脱氯化氢反应，从而引起PVC的降解反应，所以PVC对热极不稳定，温度升高会大大促进PVC脱HCL反应，纯PVC在120℃时就开始脱HCL反应，从而导致了PVC降解。
鉴于上述两个方面的缺陷，PVC在加工中需要加入助剂，以便能够制得各种满足人们需要的软、硬、透明、电绝缘良好、发泡等制品。
在选择助剂的品种和用量时，必须全面考虑各方面的因素，如物理—化学性能、流动性能、成型性能，最终确立理想的配方。
另外，根据不同的用途和加工途径，我们也需要对树脂的型号做出选择。
不同型号的PVC树脂和各种助剂的配搭组合方式，就是我们常说的PVC配方设计了。
那具体怎样进行具体的配方设计呢？下面将通过对各原辅料的选择加以阐述的方式加以说明，希望能对大家有所裨益。
一、树脂的选择工业上常用粘度或K值表示平均分子量（或平均聚合度）。
树脂的分子量和制品的物理机械性能有关。
分子量越高，制品的拉伸强度、冲击强度、弹性模量越高，但树脂熔体的流动性与可塑性下降。
同时，合成工艺不同，导致了树脂的形态也有差异，我们常见的是悬浮法生产的疏松型树脂，俗称SG树脂，其组织疏松，表面形状不规则，断面输送多孔呈网状。
因此，SG型树脂吸收增塑剂快，塑化速度快。
悬浮法树脂的主要用途见下表。
乳液法树脂宜作PVC糊，生产人造革。
悬浮法PVC树脂型号及主要用途型号级别主要用途SG1 一级A 高级电绝缘材料SG2 一级A 电绝缘材料、薄膜一级B、二级一般软制品SG3 一级A 电绝缘材料、农用薄膜、人造革表面膜一级B、二级全塑凉鞋SG4 一级A 工业和民用薄膜一级B、二级软管、人造革、高强度管材SG5 一级A 透明制品一级B、二级硬管、硬片、单丝、导管、型材SG6 一级A 唱片、透明片一级B、二级硬板、焊条、纤维SGG7 一级A 瓶子、透明片一级B、二级硬质注塑管件、过氯乙烯树脂二、增塑剂体系增塑剂的加入，可以降低PVC分子链间的作用力，使PVC塑料的玻璃化温度、流动温度与所含微晶的熔点均降低，增塑剂可提高树脂的可塑性，使制品柔软、耐低温性能好。
增塑剂在10份以下时对机械强度的影响不明显，当加5份左右的增塑剂时，机械强度反而最高，是所谓反增塑现象。
一般认为，反增塑现象是加入少量增塑剂后，大分子链活动能力增大，使分子有序化产生微晶的效应。
加少量的增塑剂的硬制品，其冲击强度反而比没有加时小，但加大到一定剂量后，其冲击强度就随用量的增大而增大，满足普适规律了。
此外，增加增塑剂，制品的耐热性和耐腐蚀性均有下降，每增加一份增塑剂，马丁耐热下降2 ~3。
因此，一般硬制品不加增塑剂或少加增塑剂。
有时为了提高加工流动性才加入几份增塑剂。
而软制品则需要加入大量的增塑剂，增塑剂量越大，制品就越柔软。
增塑剂的种类有邻苯二甲酸酯类、直链酯类、环氧类、磷酸酯类等，就其综合性能看，D OP是一个较好的品种，可用于各种PVC制品配方中，直链酯类如DOS属耐寒增塑剂，长用于农膜中，它与PVC相容性不好，一般以不超过8份为宜，环氧类增塑剂除耐寒性好以外，还具有耐热、耐光性，尤其与金属皂类稳定剂并用时有协同效应，环氧增塑剂一般用量为3~5份。
电线、电缆制品需具有阻燃性，且应选用电性能相对优良的增塑剂。
PVC本身具有阻燃性，但经增塑后的软制品大多易燃，为使软PVC制品具有阻燃性，应加入阻燃增塑剂如磷酸酯及氯化石蜡，这两类增塑剂的电性能也较其他增塑剂优良，但随增塑剂用量增加，电性能总体呈下降趋势。
对用于无毒用途的PVC制品，应采用无毒增塑剂如环氧大豆油等。
至于增塑剂总量，应根据对制品的柔软程度要求及用途、工艺及使用环境不同而不同。
一般压延工艺生产PVC薄膜，增塑剂总用量在50份左右。
吹塑薄膜略低些，一般在45~5 0份。
三、稳定剂体系PVC在高温下加工，极易放出HCL，形成不稳定的聚烯结构。
同时，HCL具有自催化作用，会使PVC进一步降解。
另外，如果有氧存在或有铁、铝、锌、锡、铜和镉等离子存在，都会对PVC降解起催化作用，加速其老化。
因此塑料将出现各种不良现象，如变色、变形、龟裂、机械强度下降、电绝缘性能下降、发脆等。
为了解决这些问题，配方中必须加入稳定剂，尤其热稳定剂更是必不可少。
PVC用的稳定剂包括热稳定剂、抗氧剂、紫外线吸收剂和螯合剂。
配方设计时根据制品使用要求和加工工艺要求选用不同品种，不同数量的稳定剂。
（一）热稳定剂热稳定剂必须能够捕捉PVC树脂放出的具有自催化作用的HCL，或是能够与PVC树脂产生的不稳定聚烯结构起加成反映，以阻止或减轻PVC树脂的分解。
一般在配方中选用的热稳定剂的特点、功能与制品的要求来考虑。
例如：铅盐稳定剂主要用在硬制品中。
铅盐类稳定剂具有热稳定剂好、电性能优异，价廉等特点。
但是其毒性较大，易污染制品，只能生产不透明制品。
近年来复合稳定剂大量出现，单组分的稳定剂已有被取代的危险。
复合稳定剂的特点是专用性强，污染小，加工企业配料简便等优点。
但由于无统一的标准，所以各家的复合稳定剂差异很大。
钡镉类稳定剂是性能较好的一类热稳定剂。
在PVC农膜中使用较广。
通常是钡镉锌和有机亚磷酸酯及抗氧剂并用。
钙锌类稳定剂可作为无毒稳定剂，用在食品包装与医疗器械、药品包装，但其稳定性相对教低，钙类稳定剂用量大时透明度差，易喷霜。
钙锌类稳定剂一般多用多元醇和抗氧剂来提高其性能，最近已经国内已经有用于硬质管材的钙锌复合稳定剂出现。
深圳市森德利塑料助剂有限公司成功开发出CZX系列无毒钙锌稳定剂，能够满足硬质管材及管件的生产，并在联塑等管材生产厂家批量使用。
有机锡类热稳定剂性能较好，是用于PVC硬制品与透明制品的较好品种，尤其辛基锡几乎成为无毒包装制品不可缺少的稳定剂，但其价格较贵。
环氧类稳定剂通常作为辅助稳定剂。
这类稳定剂与钡镉钙锌类稳定剂并用时能提高光与热的稳定性，其缺点是易渗出。
作辅助稳定剂的还有多元醇，有机亚磷酸酯类能。
近年来还出现了稀土类稳定剂和水滑石系稳定剂，稀土类稳定剂主要特点是加工性能优良，而水滑石则是无毒稳定剂。
（二）抗氧剂PVC制品在加工使用过程中，因受热、紫外线的作用发生氧化，其氧化降解与产生游离基有关。
主抗氧剂是链断裂终止剂或称游离基消除剂。
其主要作用是与游离基结合，形成稳定的化合物，使连锁反应终止，PVC用主抗氧剂一般是双酚A。
还有辅助抗氧剂或过氧化氢分解剂，PVC辅助抗氧剂为亚磷酸三苯酯与亚磷酸苯二异辛酯。
主辅抗氧剂并用可发挥协同作用。
（三）紫外线吸收剂在户外使用的PVC制品，因受到它敏感波长范围的紫外线照射，PVC分子成激发态，或其化学键被破坏，引起游离基链式反应，促使PVC降解与老化。
为了提高抗紫外线的能力，常加入紫外线吸收剂。
PVC常用的紫外线吸收剂有三嗪-5、UV-9、UV-326、TBS、BAD、OBS。
三嗪-5效果最好，但因呈黄色使薄膜略带黄色，加入少量酞菁蓝可以改善。
在PVC 农膜中常用UV-9，一般用量0.2~0.5份。
属水杨酸类的TBS、BAD与OBS作用温和，与抗氧剂配合使用，会得到很好的耐老化效果。
对于非透明制品，一般通过添加遮光的金红石型钛白粉来改善耐候性，这时如果再添加紫外线吸收剂，则需要很大用量，不十分合算。
（四）螯合剂在PVC塑料稳定体系中，常加入的亚磷酸酯类不仅是辅助抗氧剂，而且也起螯合剂的作用。
它能与促使PVC脱HCL的有害金属离子生成金属络和物。
常用的亚磷酸酯类有亚磷酸三苯酯、亚磷酸苯二异辛酯与亚磷酸二苯辛酯。
在PVC农膜中，一般用量为0.5~1份，单独用时初期易着色，热稳定性也不好，一般与金属皂类并用四、润滑剂润滑剂的作用在于减少聚合物和设备之间的摩擦力，以及聚合物分子链之间的内摩擦。
前者称为外润滑作用，后者称为内润滑作用。
具有外润滑作用的如硅油、石蜡等，具有内润滑作用的如单甘酯，硬脂醇及酯类等。
