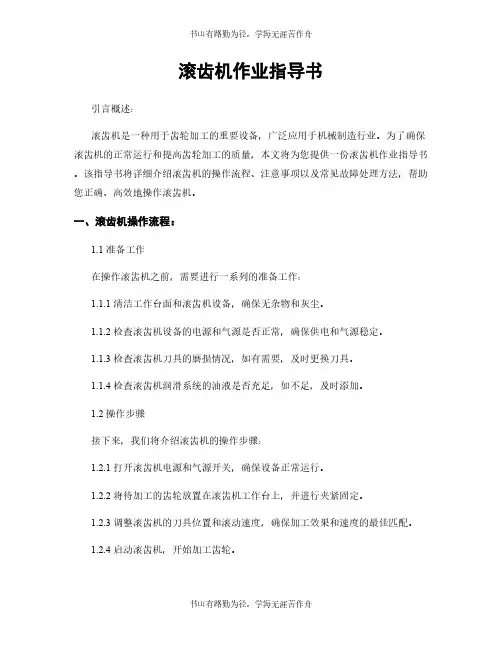

滚齿机作业指导书引言概述：滚齿机是一种用于齿轮加工的重要设备，广泛应用于机械制造行业。
为了确保滚齿机的正常运行和提高齿轮加工的质量，本文将为您提供一份滚齿机作业指导书。
该指导书将详细介绍滚齿机的操作流程、注意事项以及常见故障处理方法，帮助您正确、高效地操作滚齿机。
一、滚齿机操作流程：1.1 准备工作在操作滚齿机之前，需要进行一系列的准备工作：1.1.1 清洁工作台面和滚齿机设备，确保无杂物和灰尘。
1.1.2 检查滚齿机设备的电源和气源是否正常，确保供电和气源稳定。
1.1.3 检查滚齿机刀具的磨损情况，如有需要，及时更换刀具。
1.1.4 检查滚齿机润滑系统的油液是否充足，如不足，及时添加。
1.2 操作步骤接下来，我们将介绍滚齿机的操作步骤：1.2.1 打开滚齿机电源和气源开关，确保设备正常运行。
1.2.2 将待加工的齿轮放置在滚齿机工作台上，并进行夹紧固定。
1.2.3 调整滚齿机的刀具位置和滚动速度，确保加工效果和速度的最佳匹配。
1.2.4 启动滚齿机，开始加工齿轮。
1.2.5 监控加工过程中的各项参数，如切削力、加工时间等，确保加工质量和效率。
1.3 结束工作在完成滚齿机操作后，需要进行以下工作：1.3.1 关闭滚齿机电源和气源开关，确保设备安全停止。
1.3.2 清理滚齿机工作台和设备，保持整洁。
1.3.3 对滚齿机刀具进行清洗和保养，延长使用寿命。
1.3.4 记录加工过程中的参数和结果，以备后续分析和改进。
二、滚齿机操作注意事项：2.1 安全操作在操作滚齿机时，需要注意以下安全事项：2.1.1 穿戴好防护设备，如安全帽、护目镜、防护手套等。
2.1.2 熟悉滚齿机的操作规程和紧急停机按钮的位置，确保在紧急情况下能够及时停机。
2.1.3 避免触摸滚齿机运动部件，以免造成伤害。
2.1.4 禁止将手指或其他物体伸入滚齿机工作区域，以免夹伤。
2.2 加工质量控制为了保证加工齿轮的质量，需要注意以下事项：2.2.1 定期检查滚齿机的刀具磨损情况，及时更换磨损严重的刀具。

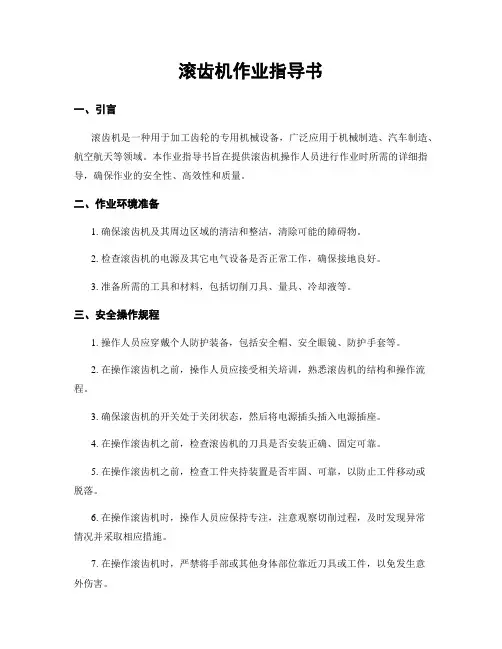

滚齿机作业指导书一、引言滚齿机是一种用于加工齿轮的专用机械设备，广泛应用于机械制造、汽车制造、航空航天等领域。
本作业指导书旨在提供滚齿机操作人员进行作业时所需的详细指导，确保作业的安全性、高效性和质量。
二、作业环境准备1. 确保滚齿机及其周边区域的清洁和整洁，清除可能的障碍物。
2. 检查滚齿机的电源及其它电气设备是否正常工作，确保接地良好。
3. 准备所需的工具和材料，包括切削刀具、量具、冷却液等。
三、安全操作规程1. 操作人员应穿戴个人防护装备，包括安全帽、安全眼镜、防护手套等。
2. 在操作滚齿机之前，操作人员应接受相关培训，熟悉滚齿机的结构和操作流程。
3. 确保滚齿机的开关处于关闭状态，然后将电源插头插入电源插座。
4. 在操作滚齿机之前，检查滚齿机的刀具是否安装正确、固定可靠。
5. 在操作滚齿机之前，检查工件夹持装置是否牢固、可靠，以防止工件移动或脱落。
6. 在操作滚齿机时，操作人员应保持专注，注意观察切削过程，及时发现异常情况并采取相应措施。
7. 在操作滚齿机时，严禁将手部或其他身体部位靠近刀具或工件，以免发生意外伤害。
8. 在操作滚齿机时，禁止戴手套，以免手套被卷入滚齿机的运动部件中。
9. 在操作滚齿机时，禁止使用损坏或磨损严重的刀具，以免影响加工质量和安全性。
10. 在操作滚齿机时，禁止超负荷操作，以免损坏滚齿机或导致事故发生。
四、滚齿机操作流程1. 打开滚齿机的电源开关，确保滚齿机处于正常工作状态。
2. 调整滚齿机的工作台高度，使其适应工件的加工需求。
3. 将工件夹持在滚齿机的工作台上，并进行合理的夹持固定。
4. 调整滚齿机的刀具位置和角度，确保刀具与工件的加工要求相匹配。
5. 使用手动或自动控制装置，启动滚齿机的加工过程。
6. 在加工过程中，观察切削过程，确保刀具和工件之间的接触良好，及时调整刀具位置和角度。
7. 在加工过程中，根据需要添加冷却液，以减少切削热量和摩擦，提高加工质量。
滚齿滚齿误差产生原因消除方法齿圈径向圆跳动超差1)齿坯几何偏心和安装偏心2）用顶尖装夹定位时，顶尖与机床中心偏心1)提高齿坯基准面精度；提高夹具定位面精度；提高调整水平2)更换或重新装调顶尖公法线长度变动超差1)机床分度蜗杆副制造及安装误差造成运功偏心2)机床工作台定心锥形导轨副间隙过大造成工作台运动中心线不稳定3)滚刀主轴系统轴向圆跳动过大或平面轴承咬坏1)提高分度蜗杆副的制造精度和安装精度2)提高工作台锥形导轨副的配合精度3)提高滚刀主轴系统轴向精度，更换咬坏的平面轴齿距偏差超差1）滚刀的轴向和径向圆跳动过大2)分度蜗杆和分度蜗轮齿距误差3)齿坯安装偏心1)提高滚刀的安装精度2)修复或更换分度蜗杆副3)消除齿坯安装误差基节超差1)滚刀的轴向齿距误差，齿行误差及前刃面非径向性和非轴向性误差2）分度蜗杆副的齿距误差3)齿坯的安装几何偏心4)刀架回转角度不正确1)提高滚刀铲磨精度和刃磨精度2)修复或更换分度蜗杆副3)消除几问偏心4)调整角度齿顶部变肥，左右齿廓对称滚刀铲磨时齿形角度小或刃磨产生较大的正前角，使齿形角变小更换滚刀或重磨齿形角及前刃面齿顶部变瘦，左右齿廓对称滚刀铲磨时齿形角变大或刃磨时产生较大的负前角，使形角变大更换滚刀或重磨齿形角及前刀面齿形不对称滚刀安装对中不好，刀架回转角误差大，滚刀前刀面有导程误差保证滚刀安装精度，提高滚刀刃磨精度，控制前刀面导程误差，微调滚刀回转角齿面出棱滚刀制造或刃磨时容屑槽等分误差重磨滚刀达到等分要求齿性周期性误差滚刀安装后，径向或端圆跳动大，机床工作台回转不均匀，分齿交换齿轮安装偏心或齿面有磕碰，刀架滑板松动，齿坯装夹不合理，产生振动控制滚刀的安装精度，检查，调整分度蜗杆副传动精度，重新调整分齿交换齿轮、滑板和齿坯齿向误差超差1)垂直进给导轨与工作台轴线平行度误差或歪斜上、下顶针不同轴，卜下顶针轴线与工作台回转轴线同轴度差2)夹具和齿坯的制造、安装、调整精度低3)分齿、差动交换齿轮误差大4)齿坯或夹具刚性差，夹紧后变形1)根据误差原因，加以消除2)提高夹具、齿坯的制造和调整精度3)重新计算分齿及差动交换齿轮，修正误差4)改进齿还或夹具设计，正确夹紧撕裂1)齿坯材质不均匀2)齿坯热处理方法不当3)滚刀用钝，不锋利4)切削用量选择不当，冷却不良1)控制齿坯材料质量2)建议采用正火处理：45钢、40cr钢、18CrMnTi3)滚刀移位或更换新刀4)正确选用切削用量，选用润滑性能良好的切削液，充分冷却啃齿1)刀架立柱导轨太松或太紧2)油压不稳定3)刀架斜齿轮啮合间隙大1)调整立柱导轨塞铁松紧2)保持油路畅通，油压稳定3)刀架斜齿轮若磨损，应更换之振纹1)机床内部某传动环节的间隙过大2)工件与刀具的装夹刚性不够3)切削用量选用过大4)后托架安装后，间隙大1)修理或调整机床2)提高波刀装夹刚性，缩小支承间距离，加大轴径；提高工件刚性，尽量加大支承面3)正确选用切削用量4)正确安装后托架鱼鳞1)工件材料硬度过高2)滚刀磨钝3)冷却润滑不良找出原因，分别消除滚齿渐开线齿面的加工滚齿属于展成法加工。

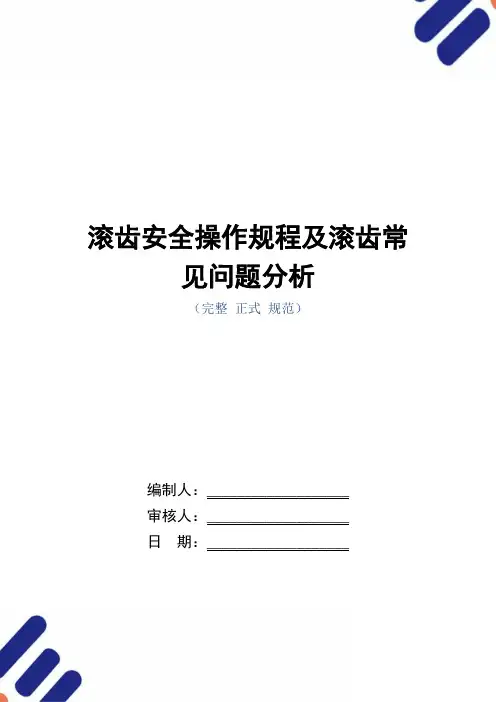

滚齿安全操作规程及滚齿常见问题分析（完整正式规范）编制人：___________________审核人：___________________日期：___________________滚齿安全操作规程及滚齿常见问题分析滚齿安全操作规程操作者必须熟悉本设备结构性能, 经考核合格后方可独立操作。
操作者要认真做到“三好”（管好.用好.修好）“四会”（会使用.会保养.会检查.会排除故障）。
操作者必须遵守使用设备的“五项纪律”和设备维护的“四项要求”规定。
操作者要随时安装“设备点检卡”的要去对设备进行检查。
严格按照设备润滑图表进行加油, 做到“五定”（定时.定点.定量.定质.定人）, 注油后应将油杯（池）的盖子盖好。
停机八小时以上再开机时, 应先低速运转五分钟, 确认润滑系统畅通, 各部位传动正常后再开始工作。
工作前必须确认刀具正确安装：（1）刀具的内空.端面与心轴及垫圈的接触面要清洁, 配合要适当。
（2）刀具不合规格.锥度不对不得强行装刀。
（3）装的刀具必须稳固。
开动机床前应先启动润滑油泵, 检查各部位润滑正常, 指示信号正确后才能开机。
修改产品时应正确计算各挂轮架的齿轮, 挂换的齿轮要锁紧.啮合间隙要适当（一般在0.06mm左右）。
选用的挂轮齿面要清洁.无毛刺.无油污。
工作前根据滚齿宽度调好行程挡块的位置。
加工前应按工件材质.齿轮模数.滚刀耐用度选择切削用量。
根据直齿轮.斜齿轮更换差动机构离合器, 以防止发生事故。
操作者不得自行调整各部间隙。
多工件堆积切削时, 其接触面要平直清洁, 不得有铁销等杂物。
装夹工件要紧固牢靠, 不得松动。
不得在机床运转时上刀和对刀。
禁止在运转中变速。
禁止用磨钝了的刀具进行切削。
禁止操作者离开机床太远.太久, 防止设备以外发生故障, 造成机床不可修复的损伤。
工作前应检查各液压表显示的压力是否正常。
加工齿数少的出来时, 应按机床规定计算, 不得超过工作台蜗杆允许的工作速度。
工作中必须经常检查各部运转情况和润滑系统的工作情况。
YKX3132、YKX3132M数控滚齿工培训教材1 / 482 / 48一、数控滚齿机简介1、YKX3132、YKX3132M 数控滚齿机由重庆机床厂制造，机床的工作原理和主要用途：此机床采用了齿轮滚刀连续分齿的方法圆柱直齿轮、斜齿轮、小锥度齿轮、鼓形齿轮及花键。
此机床是高效型二轴、三轴此机床数控滚齿机。
适用于汽车、拖拉机等大比量加工齿轮的行业使用。
此机床承受重负荷强力切削和高速切削，采用高速钢涂层滚刀滚切，其切削速度可达到V 切=70-120m/ min.机床精度以精滚切齿为准，保证GB10095-2001的6-6-7级精度。
此机床结构简单、钢性好、效率高、操纵简单，具有手动操作和一次、二次方框循环。
2、YKX3132、YKX3132M数控滚齿机操作面板各按钮功能及如何使用3 / 48；EDIT（或编辑）AUTO：自动MDI：手动数据输入；4 / 48HNDL：手轮；JOG：手动；ZRN：机床回原点手动手轮进给倍率开关“X10”“X100”3、数控滚齿机各指令功能及使用YKX3132数控滚齿机各指令功能及使用：M03 主电机起动M54向前窜刀M05 主电机停止M10冲屑开M11冲屑关M07 冷却开M56窜刀停止M09 冷却关M02 程序结束5 / 48M52外支加上升M50 工件夹紧；M53外支架下降M51工件放松YKX3132M数控滚齿机各指令功能及使用：M03 主轴起动M20 外支架下降M05 主轴停止M21外支加上升M07 冷却开M26冲屑开M09 冷却关M27冲屑关M10 工件夹紧；M89排屑开M11工件放松; M89排屑关6 / 48M33向后窜刀闭M32向前窜刀M35窜刀停止M34自动窜刀M02程序结束4、如何按工艺参数及设备参数正确编制工件加工程序例：某一工件为圆柱斜齿轮，单件产品加工，产品高度50mm;齿数为40齿；机床转速要求320r／min;刀具头数为K=2头，以1.5mm／r进给量加工；切削方式为顺铣。

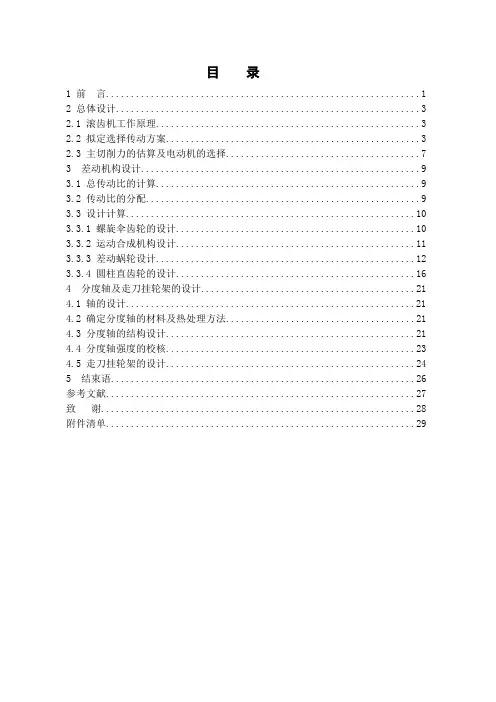

目录1 前言 (1)2 总体设计 (3)2.1 滚齿机工作原理 (3)2.2 拟定选择传动方案 (3)2.3 主切削力的估算及电动机的选择 (7)3 差动机构设计 (9)3.1 总传动比的计算 (9)3.2 传动比的分配 (9)3.3 设计计算 (10)3.3.1 螺旋伞齿轮的设计 (10)3.3.2 运动合成机构设计 (11)3.3.3 差动蜗轮设计 (12)3.3.4 圆柱直齿轮的设计 (16)4 分度轴及走刀挂轮架的设计 (21)4.1 轴的设计 (21)4.2 确定分度轴的材料及热处理方法 (21)4.3 分度轴的结构设计 (21)4.4 分度轴强度的校核 (23)4.5 走刀挂轮架的设计 (24)5 结束语 (26)参考文献 (27)致谢 (28)附件清单 (29)1 前言齿轮加工机床指用齿轮切削工具加工齿轮齿面或齿条齿面的机床及其配套辅机。
齿轮加工按加工原理分为两类，仿形法和范成法(或称展成法)。
仿形法是用刀具的刀刃形状来保证齿轮齿形的准确性，用单分齿来保证分齿的均匀。
范成法是按照齿轮啮合原理进行加工，假想刀具为齿轮的牙形，它在切削被加工齿轮时好似一对齿轮啮合传动，被加工齿轮就是在类似啮合传动的过程中被范成成形的，范成法具有加工精度高，粗糙度值低，生产率高等特点，因而得到广泛应用，范成法按其加工方法和加工对象分为：a) 插齿机：多用于粗、精加工内外啮合的直齿圆柱齿轮，特别适用于双联、多联齿轮，当机床上装有专用装置后，可以加工斜齿圆柱齿轮及齿条。
b) 滚齿机：可进行滚铣圆柱直齿轮、斜齿轮、蜗轮及花键轴等加工。
c) 剃齿机：按螺旋齿轮啮合原理，用剃齿刀带动工件(或工件带动刀具)旋转，剃削圆柱齿轮齿面的齿轮再加工机床。
d) 刨齿机：用于外啮合直齿锥齿轮加工。
e) 铣齿机：用于加工正交、非正交(轴交角不等于90°)的弧齿锥齿轮、双曲线锥齿轮加工。
f) 磨齿机：用于热处理后各种高精度齿轮再加工。
滚齿机作业指导书一、引言滚齿机是一种用于加工齿轮的机械设备，广泛应用于汽车、航空航天、机械制造等行业。
本作业指导书的目的是为操作人员提供详细的操作步骤和注意事项，以确保滚齿机的安全运行和高效加工。
二、操作准备1. 确保滚齿机处于良好的工作状态，检查各部件是否正常运转。
2. 根据工作要求选择合适的滚刀和夹具，并进行正确的安装。
3. 检查工件的尺寸和质量要求，确保工件符合加工要求。
4. 穿戴好个人防护装备，包括安全帽、防护眼镜、耳塞、手套等。
三、操作步骤1. 启动滚齿机前，确保工作区域内没有杂物和其他人员。
2. 打开电源开关，启动滚齿机，并调整工作台的高度和角度，使其适合操作。
3. 将工件放置在工作台上，并使用夹具固定好。
4. 调整滚刀的位置和角度，使其与工件正确对位。
5. 根据工件的要求，调整滚刀的进给速度和滚刀的旋转速度。
6. 操作人员应站在安全位置，并使用操作手柄控制滚齿机的运行。
7. 在滚齿机运行的过程中，操作人员应时刻关注工件的加工情况，确保加工质量。
8. 加工完成后，关闭滚齿机，并等待滚刀完全停止运转。
9. 取下加工好的工件，并进行质量检查和记录。
四、安全注意事项1. 在操作滚齿机之前，操作人员必须接受相关的培训，了解滚齿机的操作原理和安全规定。
2. 操作人员必须穿戴好个人防护装备，并严格按照操作规程进行操作。
3. 在操作滚齿机时，不得戴手套，以免发生危险。
4. 禁止在滚齿机运行时触摸滚刀或工件，以免造成伤害。
5. 在滚齿机运行过程中，禁止将手或其他物品靠近滚刀，以免发生意外。
6. 操作人员应时刻保持专注，不得分心或与他人交谈。
7. 若发现滚齿机有异常情况，如异常声响、异味等，应立即停机检查，并报告相关人员。
8. 滚齿机的维护和保养应定期进行，确保其正常运行和安全性能。
五、操作常见问题及解决方法1. 问题：工件加工后尺寸不符合要求。
解决方法：检查滚刀的位置和角度是否正确，调整滚刀的位置和角度。
