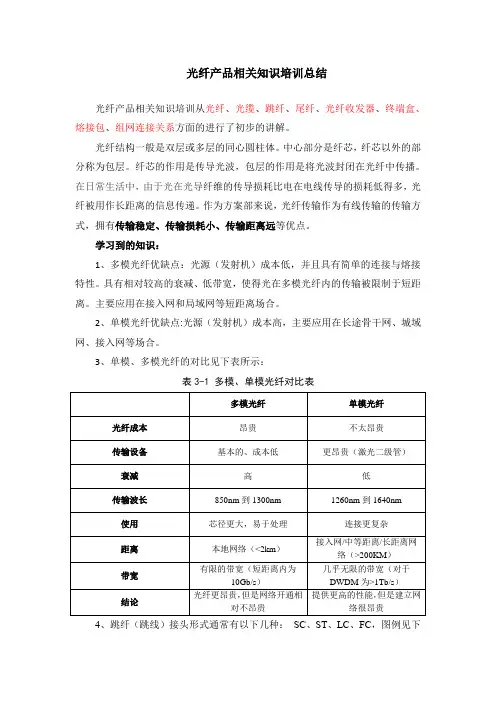

光纤产品相关知识培训总结光纤产品相关知识培训从光纤、光缆、跳纤、尾纤、光纤收发器、终端盒、熔接包、组网连接关系方面的进行了初步的讲解。
光纤结构一般是双层或多层的同心圆柱体。
中心部分是纤芯，纤芯以外的部分称为包层。
纤芯的作用是传导光波，包层的作用是将光波封闭在光纤中传播。
在日常生活中，由于光在光导纤维的传导损耗比电在电线传导的损耗低得多，光纤被用作长距离的信息传递。
作为方案部来说，光纤传输作为有线传输的传输方式，拥有传输稳定、传输损耗小、传输距离远等优点。
学习到的知识：1、多模光纤优缺点：光源（发射机）成本低，并且具有简单的连接与熔接特性。
具有相对较高的衰减、低带宽，使得光在多模光纤内的传输被限制于短距离。
主要应用在接入网和局域网等短距离场合。
2、单模光纤优缺点:光源（发射机）成本高，主要应用在长途骨干网、城域网、接入网等场合。
3、单模、多模光纤的对比见下表所示：表3-1 多模、单模光纤对比表4、跳纤（跳线）接头形式通常有以下几种：SC、ST、LC、FC，图例见下图。
可以组合成下列几种跳纤：FC-FC、FC-LC、LC-LC、SC-LC、FC-SC、SC-SC、SC-ST、FC-ST、ST-ST、ST-LC等。
图4-1 FC连接头图4-2 SC连接头图4-3 LC连接头图4-4 ST连接头例如：下图为LC-FC型跳线。
图4-5 LC-FC型跳线5、光纤收发器又称光电转换器，单模光纤收发器（图5-1）传输距离较长，一般为20公里到120公里，多模光纤收发器（图5-2）传输距离较短，一般为2公里到5公里，实际距离根据现场情况而定（受现场情况干扰，有效传输距离会相应减少）。
图5-1 单模光纤收发器图5-2 多模光纤收发器6、终端盒主要用于光缆终端的固定，光缆与尾纤的熔接及余纤的收容和保护。
终端盒见下图所示。
图6-1 光纤终端盒7、光纤传输的顺序：一般为串口服务器通过RJ45接口连接光纤收发器，然后将电信号转换为光信号，通过跳线连接光纤终端盒，然后又光纤传出，再由光纤收发器将光信号转成电信号（光纤传输过程仪器连接较为复杂，在以后的方案设计过程中要格外注意）。

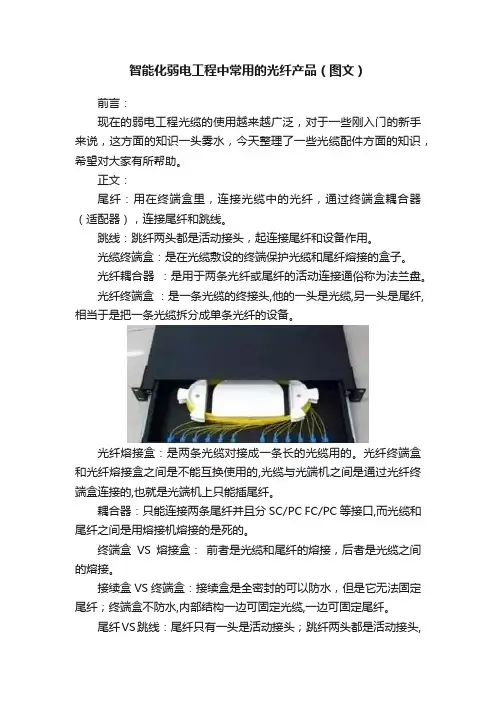

智能化弱电工程中常用的光纤产品（图文）前言：现在的弱电工程光缆的使用越来越广泛，对于一些刚入门的新手来说，这方面的知识一头雾水，今天整理了一些光缆配件方面的知识，希望对大家有所帮助。
正文：尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。
跳线：跳纤两头都是活动接头，起连接尾纤和设备作用。
光缆终端盒：是在光缆敷设的终端保护光缆和尾纤熔接的盒子。
光纤耦合器：是用于两条光纤或尾纤的活动连接通俗称为法兰盘。
光纤终端盒：是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。
光纤熔接盒：是两条光缆对接成一条长的光缆用的。
光纤终端盒和光纤熔接盒之间是不能互换使用的,光缆与光端机之间是通过光纤终端盒连接的,也就是光端机上只能插尾纤。
耦合器：只能连接两条尾纤并且分SC/PC FC/PC等接口,而光缆和尾纤之间是用熔接机熔接的是死的。
终端盒VS熔接盒：前者是光缆和尾纤的熔接，后者是光缆之间的熔接。
接续盒VS终端盒：接续盒是全密封的可以防水，但是它无法固定尾纤；终端盒不防水,内部结构一边可固定光缆,一边可固定尾纤。
尾纤VS跳线：尾纤只有一头是活动接头；跳纤两头都是活动接头,接口有很多种,不同接口需要不同的耦合器,跳纤一分为二可以做为尾纤用。
一、光缆、终端盒、尾纤的连接关系步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。
步骤 2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。
步骤 3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。
此时双绞线可接入网络设备的RJ-45 口。
到此为止，便完成了光电信号的转换。
说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。
二、光缆、终端盒、尾纤的作用光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤，光缆终端盒内部结构，如图所示。

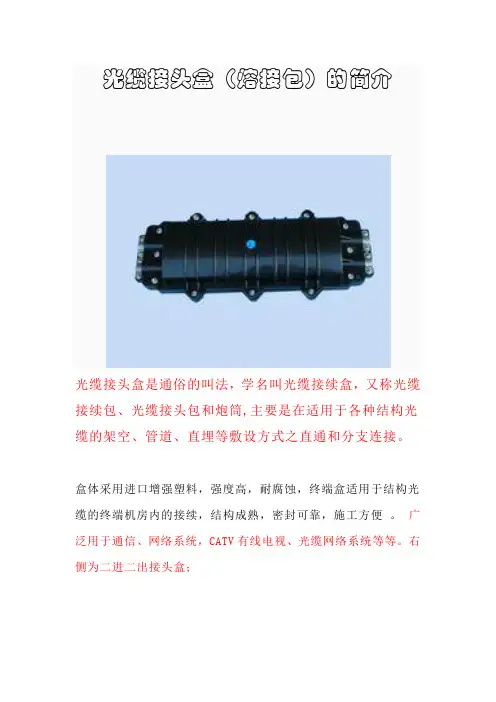

光缆接头盒（熔接包）的简介光缆接头盒是通俗的叫法，学名叫光缆接续盒，又称光缆接续包、光缆接头包和炮筒,主要是在适用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。
盒体采用进口增强塑料，强度高，耐腐蚀，终端盒适用于结构光缆的终端机房内的接续，结构成熟，密封可靠，施工方便。
广泛用于通信、网络系统，CATV有线电视、光缆网络系统等等。
右侧为二进二出接头盒；用于两根或多根光缆之间的保护性连接、光纤分配，是用户接入点常用设备之一，主要完成配线光缆与入户线光缆在室外的连接作用，并可根据FTTX接入需要安装盒式或简式光分路器；产品特性·产品的盒体采用优质工程塑料。
·产品采用2次压缆技术，确保盒内光纤无附加衰耗。
·产品具有多次复用和扩容功能。
技术特性·尺寸：高度430mm 内径Φ135mm 最大外径Φ210mm·入缆孔颈：Φ20mm·单盘芯数：12/24·最大熔纤盘：最小容量4芯最大容量144芯.·最大熔纤盘数：6·拉伸密封性：2000N轴向拉力，不漏气。
·耐电压强度：15KV(DC)。
·拉伸密封：产品充气后，能承受2000N的轴向拉力，不漏气。
·冲击密封：产品充气后，能承受冲击能量16N*m（牛顿*米）的冲击三次，产品无裂痕，不漏气。
·其它各项性能要求均符合YD/T814.1-2004标准要求。
光缆接头盒的安装方法光纤准备1. 去除光缆外皮，（如果有，请去除屏蔽及铠装）然后去除各绕包层至露出松套管，具体方法，请按光缆厂家推荐的标准方法步骤进行，预备长度3m。
2、用清洁剂清洁松套管及加强芯护套，去除多余的填充套管，用所提供的砂纸打磨光缆外皮150mm长。
光缆安装1 、按光缆外径选取最小内径的密封环，并将两个密封环套在光缆上。
2、将光缆放入相应的入孔内。
3、连接屏蔽及接地。
光纤熔接特点范文
光纤熔接技术是一种在光纤通信领域广泛应用的技术，它的特点主要包括以下几个方面：
1.低损耗：光纤熔接技术能够实现两根光纤的精确对准和熔接，保证了光信号的传输质量。
由于光纤熔接之后连接处几乎没有损耗，所以能够有效地减少光信号的衰减。
2.高可靠性：光纤熔接技术能够实现光纤的稳定连接，使得连接处具有较高的可靠性和稳定性。
光纤熔接过程中，会利用高温热源将两根光纤加热，然后再将它们精确对准并熔接在一起。
这种连接方式能够确保连接处不容易松动或者破裂，从而大大提高了连接的可靠性。
3.低插入损耗：在光纤熔接过程中，主要通过将光纤加热融化并连接在一起，而不需要使用其他连接器等辅助设备。
因此，光纤熔接连接具有较低的插入损耗，能够保证信号的传输效率。
4.低反射损耗：光纤熔接技术能够实现光纤连接处的光信号无反射。
在光纤熔接过程中，通过精确的对准和熔接，确保了连接处的光信号能够正常传输，而不会发生因为反射导致的光信号损耗。
5.加工精度高：光纤熔接技术的熔接精度能够达到亚微米级别，可以实现高质量的光纤连接。
这使得光纤熔接技术在光纤通信领域得到了广泛的应用。
6.适用范围广：光纤熔接技术适用于单模光纤、多模光纤，以及各种光纤连接器的连接。
无论是长距离通信还是短距离通信，光纤熔接技术都能够满足需求。
总之，光纤熔接技术具有低损耗、高可靠性、低插入损耗、低反射损耗、加工精度高和适用范围广等特点。
它在光纤通信领域的应用越来越广泛，并且不断得到改进和完善，为光纤通信的发展做出了重要贡献。
⼀篇⽂章读懂光纤接头、尾纤、耦合器、终端盒的作⽤与接法！前⾔在智能化弱电⾏业中，涉及到摄像头的远距离传输，我们都会给客户推荐使⽤光纤。
光纤作为传输系统主要是由光纤跳线、尾纤、终端盒、耦合器等设备组成。
下⾯我们⼀起来聊聊这些光纤配套设备的作⽤与接法！正⽂1、光纤接头说起光纤跳线，总会想到⼀个很尴尬的现状，就是很多智能化弱电新⼈分不清楚光纤接头类型，分不清我们平时⼝中的⼤⽅头、⼩⽅头、圆旋头对应的英⽂缩写型号。
其实这些接头英⽂缩写在弱电项⽬中经常被提到，但最常⽤的光纤接头主要有以下4种。
光纤连接⽰意图①⼤⽅头接头⼤⽅头接头即SC型接头，其外壳呈矩形，所采⽤的插针与耦合套筒的结构尺⼨与⼩⽅头完全相同。
⼤⽅头跳线采⽤了插拔销闩式的紧固⽅式，不需要旋转，插拔操作很⽅便，⽽且介⼊损耗波动较⼩。
具有抗压强，安装密度⾼等优点，这种接⼝在光纤收发器中较为常见！⼤⽅头SC接⼝②⼩⽅头接头⼩⽅头接头即LC型接头，⼩⽅头接头采⽤模块化插孔（RJ）闩锁的紧固⽅式，即插即⽤，是现下最为流⾏的⼀种光纤跳线，它能有效地减少空间的使⽤，适合⾼密度连接,这种接⼝⼀般在光模块中较为常见！⼩⽅头LC接⼝③圆旋头接头圆旋头接头即FC型接头，圆旋头接头采⽤了螺丝扣的紧固⽅式，外部加强⽅式是采⽤⾦属套，插⼊设备后较为牢固，连接器不容易脱落，⼀般在ODF侧采⽤。
圆旋头FC接⼝④卡接式圆型接头卡接式圆型接头即ST型接头，卡接式圆型接头外壳呈圆形，紧固⽅式为螺丝扣。
卡接式圆型ST型接⼝2、光纤尾纤只有⼀端有连接头，⽽另⼀端是⼀根光缆纤芯的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，⽤于连接光缆与光纤收发器，之间还⽤到耦合器、跳线等。
光纤尾纤分类与跳线⼀样，⼀根跳线切开成两个尾纤。
光纤尾纤3、耦合器光纤耦合器是光纤与光纤之间进⾏可拆卸连接的器件，它是把光纤的两个端⾯精密对接起来，以使发射光纤输出的光能量能最⼤限度地耦合到接收光纤中去，并使其接⼊光链路从⽽对系统造成的影响减到最⼩。
光纤收发器／光纤交换机／以太网光端机／网络光端机区别？现在市面上相关的光纤设备有一些名词：光纤收发器／光纤交换机／以太网光端机／高清网络光端机／网络光端机以上的设备都有什么样的区别呢？其实上面的叫法都是同一类产品，不同的人有不同的叫法，说到底都是差不多，就好像那个可以当菜的水果，有人叫西红柿，有人叫番茄，说的都是同一种东西，但为什么有这么多不同的叫法呢？上面说的都是网络转光纤的设备，不同的说法，这个还是有些历史原因的：请输入图片描述光纤收发器：这个是最早电信行业对单个或多个电口的网络转成光口网络的设备的叫法，这个名词从90年代起就开始有了，那时还没有“以太网光端机”等什么事。
光纤交换机：交换机，这个词始于电话交换机，最早有模拟交换机与数字交换机两种，说的就是华为发家的那个产品，后来的网络从HUB集线器（数据交叉在一起的，HUB上的设备共享同一个带宽）发展到与电话交换机差不多的交换功能，所以有了“以太网交换机”这个词，以后网络的媒介从电缆延伸到光纤媒介，就有了光纤交换机这个概念，一般指多光口与多电口的以太网交换机，这个名词从90年代起也开始有了。
以太网光端机／高清网络光端机／网络光端机：上面的概念，要先从光端机说起，光端机最早说法是从PDH光端机与SDH光端机说起的，那个是光纤传电话业务用的（最小颗粒E1/T1/J1等），SDH光端机现在还是骨干的广域传输网；后来有了模拟视频（CVBS信号）传输业务，主要用在安防行业，也继承了光端机的说法，叫视频光端机，那时根据视频在光纤中的编码方式不同，还分为模拟视频光端机与数字视频光端机两种，再后来从2010年左右，IP视频编码的开始，模拟摄像头逐渐被IPC的网络视频所替换，所以沿用了光端机这个词，把那种传输IPC视频信号的光端机，叫成了以太网光端机或网络光端机，接着IPC都朝高清的方向发展，所以又有了高清网络光端机的说法，以上的三种叫法一般集中在安防行业。
综上所述，其实就是电信行业与安防行业对同一种设备有不同的叫法。
一、光缆终端盒、光端盒、光线收发器：1、光缆终端盒：就是前后两端光缆对接时所要用到的法兰盘盒。
简单的说就是光缆变为光缆跳线所用的中间设备。
2、光端盒：同上是一个东东。
3、光线收发器：以太网协议数据包收发器。
就是一个以光缆接入分出RJ45的一个收发器。
用于办公网络服务器。
二、光纤配线架简介编辑ODF（Optical Distribution Frame）光纤配线架光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。
随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。
2外观结构编辑1、机架结构形式1）机架结构有封闭式、半封闭式和敞开式。
2）机架高度分为2600mm、2200mm和2000mm三类。
其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。
3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。
2、机械活动部分机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。
门的开启角应不小于110°，间隙不大于3mm。
3、引入光缆弯曲半径引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。
4、机架结构结构应牢固，装配应具有一致性和互换性，紧固件无松动。
外露和操作部位的锐边应倒圆角。
5、保护套、衬垫及纤芯和尾纤弯曲半径光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。
纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。
6、机架的表面涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。
7、结构装置上的文字、图形、符号和标志结构装置上的文字、图形、符号和标志应清晰、完整、无误。
3材料编辑防腐蚀性能ODF所有的零件采用的材料应具有防腐性能，如该材料无防腐性能应作防腐处理；其物理、化学性能必须稳定，并与光缆护套和尾纤护套相容。
图解：光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。
光缆终端盒内部结构，如图所示。
如图所示，接入的光缆可以有多芯，例如，一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。
上图，只熔接了2根，也就往外引出了2根跳线。
如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。
尾纤：一端有连接头，另一端是一根光缆纤芯的断头。
通过熔接，与其他光缆纤芯相连。
尾纤作用：主要是用于连接光纤两端的接头。
尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。
一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。
光缆的色谱：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、水绿光纤不足12芯时，从1号（蓝）色谱取用。
超过十二芯以后，每12芯为一个束管光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子光纤耦合器是用于两条光纤或尾纤的活动连接通俗称为法兰盘光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备光纤熔接盒是两条光缆对接成一条长的光缆用的他们之间是不能互换使用的,光缆与光端机之间是通过光纤终端盒连接的,也就是光端机上只能插尾纤关于终端盒和熔接盒是否可以这样理解？在其中光纤的两个头熔接，只不过前者是光缆和尾纤的熔接，后者是光缆之间的熔接。
接续盒和终端盒是不一样的接续盒是全密封的可以防水但是它无法固定尾纤,终端盒不防水,内部结构一边可固定光缆,一边可固定尾纤耦合器只能连接两条尾纤并且分SC/PC FC/PC等接口,而光缆和尾纤之间是用熔接机熔接的是死的尾纤与跳线有什么区别？把跳线一分为二可以做为尾纤用么？尾纤只有一头是活动接头,跳纤两头都是活动接头,接口有很多种,不同接口需要不同的耦合器,跳纤一分为二可以做为尾纤用,我们就是这么干的.光纤收发器一端是接光传输系统，另一端（用户端）出来的是10/100M以太网接口。

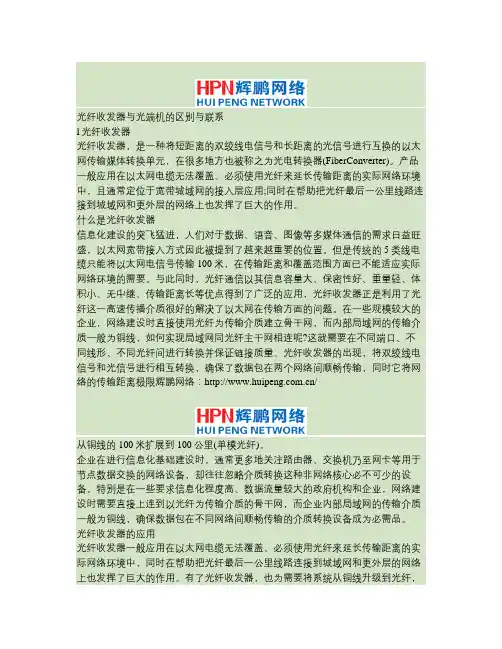

光纤收发器与光端机的区别与联系l光纤收发器光纤收发器，是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器(FiberConverter)。
产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用;同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。
什么是光纤收发器信息化建设的突飞猛进，人们对于数据、语音、图像等多媒体通信的需求日益旺盛，以太网宽带接入方式因此被提到了越来越重要的位置。
但是传统的5类线电缆只能将以太网电信号传输100米，在传输距离和覆盖范围方面已不能适应实际网络环境的需要。
与此同时，光纤通信以其信息容量大、保密性好、重量轻、体积小、无中继、传输距离长等优点得到了广泛的应用，光纤收发器正是利用了光纤这一高速传播介质很好的解决了以太网在传输方面的问题。
在一些规模较大的企业，网络建设时直接使用光纤为传输介质建立骨干网，而内部局域网的传输介质一般为铜线，如何实现局域网同光纤主干网相连呢?这就需要在不同端口、不同线形、不同光纤间进行转换并保证链接质量。
光纤收发器的出现，将双绞线电信号和光信号进行相互转换，确保了数据包在两个网络间顺畅传输，同时它将网络的传输距离极限辉鹏网络：/从铜线的100米扩展到100公里(单模光纤)。
企业在进行信息化基础建设时，通常更多地关注路由器、交换机乃至网卡等用于节点数据交换的网络设备，却往往忽略介质转换这种非网络核心必不可少的设备。
特别是在一些要求信息化程度高、数据流量较大的政府机构和企业，网络建设时需要直接上连到以光纤为传输介质的骨干网，而企业内部局域网的传输介质一般为铜线，确保数据包在不同网络间顺畅传输的介质转换设备成为必需品。
光纤收发器的应用光纤收发器一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。
图解：光缆、终端盒、尾纤的作用和接法在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？如图所示：连接关系：步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。
步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。
步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。
此时双绞线可接入网络设备的RJ-45口。
到此为止，便完成了光电信号的转换。
说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。
图解：光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。
光缆终端盒内部结构，如图所示。
如图所示，接入的光缆可以有多芯，例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。
上图，只熔接了2根，也就往外引出了2根跳线。
如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。
尾纤：一端有连接头，另一端是一根光缆纤芯的断头。
通过熔接，与其他光缆纤芯相连。
尾纤作用：主要是用于连接光纤两端的接头。
尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。
一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。
尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。
跳线：跳纤两头都是活动接头。
起连接尾纤和设备作用。
光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子。
光纤耦合器是用于两条光纤或尾纤的活动连接通俗称为法兰盘。
光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。
光纤熔接盒是两条光缆对接成一条长的光缆用的。
他们之间是不能互换使用的,光缆与光端机之间是通过光纤终端盒连接的,也就是光端机上只能插尾纤。
关于终端盒和熔接盒是否可以这样理解？在其中光纤的两个头熔接，只不过前者是光缆和尾纤的熔接，后者是光缆之间的熔接。
接续盒和终端盒是不一样的接续盒是全密封的可以防水但是它无法固定尾纤,终端盒不防水,内部结构一边可固定光缆,一边可固定尾纤耦合器只能连接两条尾纤并且分SC/PC FC/PC等接口,而光缆和尾纤之间是用熔接机熔接的是死的。
尾纤与跳线有什么区别？把跳线一分为二可以做为尾纤用么？尾纤只有一头是活动接头,跳纤两头都是活动接头,接口有很多种,不同接口需要不同的耦合器,跳纤一分为二可以做为尾纤用,我们就是这么干的。
光纤收发器一端是接光传输系统，另一端（用户端）出来的是10/100M以太网接口。
光纤收发器都是实现光电信号转换作用的。
光纤收发器的主要原理是通过光电耦合来实现的光纤收发器通常具有以下基本特点。
1．提供超低时延的数据传输。
2．对网络协议完全透明。
3．多采用专用ASIC芯片实现数据线速转发。
可编程ASIC将多项功能集中到一个芯片上，具有设计简单、可靠性高、电源消耗少等优点，能使设备得到更高的性能和更低的成本。
4．设备多采用1+1的电源设计，支持超宽电源电压，实现电源保护和自动切换。
5．支持超宽的工作温度范围。
6．支持齐全的传输距离（0～120公里）光端机，就是将多个E1（一种中继线路的数据传输标准，通常速率为2.048Mbps，此标准为中国和欧洲采用）信号变成光信号并传输的设备。
光端机根据传输E1口数量的多少，价格也不同。
一般最小的光端机可以传输4个E1，目前最大的光端机可以传输4032个E1。
光端机分3类：PDH，SPDH，SDH。
PDH（Plesiochronous Digital Hierarchy，准同步数字系列）光端机是小容量光端机，一般是成对应用，也叫点到点应用，容量一般为4E1，8E1，16E1。
SDH（Synchronous Digital Hierarchy，同步数字系列）光端机容量较大，一般是16E1到4032E1。
SPDH（Synchronous Plesiochronous Digital Hierarchy）光端机，介于PDH和SDH之间。
SPDH是带有SDH（同步数字系列）特点的PDH传输体制（基于PDH的码速调整原理，同时又尽可能采用SDH中一部分组网技术）。
光缆类有8家企业的产品获得“中国名牌”分别是长飞光纤光缆有限公司、亨通集团有限公司、通光集团有限公司、烽火通信科技股份有限公司、中天科技集团有限公司、永鼎集团有限公司、富通集团有限公司、通鼎集团有限公司。
网络工程、监控工程常用光缆型号有：GYXTW中心束管式（2-12芯），GYSTS、GYSTS层绞式光缆（2-144芯），GYTY53双层绞式光缆，GYFTY 非金属光缆，GJFJV室内光缆，GYXTZW、GYSTZS阻燃光缆；配件有：光纤跳线、尾纤（FC、SC、ST、LC、MTRJ），耦合器，终端盒，光纤收发器（10/100/1000M自适应，纯千兆）。
光缆型号的编制方法型式型式由5个部分构成，各部分均用代号表示，如下图所示。
其中结构特征指缆芯结构和光缆派生结构特征。
ⅠⅡⅢⅣⅤ-------------------------------------------------------------一、分类的代号GY——通信用室（野）外光缆二、加强构件的代号加强构件指扩大以内或嵌入护套中用于增强光缆抗拉力的构件。
如同时有金属和非金属的加强构件，只表示为金属构件结构特征。
（无符号）——金属加强构件F——非金属加强构件三、光缆芯和光缆的派生结构特征的代号光缆结构特征应表示缆芯的主要类型和光缆的派生结构。
当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下列相应的代号自上而下的顺序排列。
D——光纤带结构S——光纤松套被覆结构J——光纤紧套被覆结构（无符号）——层绞结构X——缆中心管（被覆）结构T——填充式结构C——自承式结构E——椭圆形状Z——阻燃结构四、护套的代号Y——聚乙烯护套V——聚氯乙烯护套A——铝—聚乙烯粘结护套（简称A护套）S——钢—聚乙烯粘结护套（简称S护套）W——夹带钢丝的钢—聚乙烯粘结护套（简称W护套）五、外护层的代号当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示（垫层不需表示），第一组表示铠装层，它可以是一位或二位数字，见表1；第二组表示外被层或外套，它应是一位数字。
-------------------------------------------------------------光纤的规格的构成(１)规格的构成光缆的规格由光纤的规格和导电芯线的规格组成，它们之间用“+”号隔开。
(２)光纤的规格光纤的规格由光纤数和光纤类别组成，如果一根光缆中含有两种或两种以上规格(光纤数和类别)的光纤时，中间应用“+“号联接。
①光纤数的代号光纤数的代号用光缆中同类别光纤的实际有效数目的数字表示。
②光纤类别的代号光纤类别的代号用光纤产品的分类代号表示，大写A表示多模光纤，大写B表示单模光纤，再以数字和小写字母表示不同种类型光纤。
多模光纤的分类代号及意义，见表3。
(３)导电芯线的规格导电芯线规格的构成应符合有关通信行业标准(YD/T322中第3.1.6条)中铜导电芯线规格构成的规定。
例1：2×1×0.9，表示2根线径为0.9mm的铜导线单线。
铠装层代号铠装层0无铠装层2绕包双钢带3单细圆钢丝33双细圆钢丝4单粗圆钢丝44双粗圆钢丝5皱纹钢带外被层或外套代号外被层或外套1纤维外被2聚氯乙烯套3聚乙烯套4聚乙烯套加覆尼龙套5聚乙烯保护套表3多模光纤分类代号特性纤芯直径（μm）包层直径（μm）材料Ala渐变折射率50125二氧化硅Alb渐变折射率62.5125二氧化硅Alc渐变折射率85125二氧化硅AlD渐变折射率100140二氧化硅常用尾纤接口类型尾纤又叫猪尾纤，就是光缆终端盒到设备之间连接所用的光纤。
尾纤常分为单模或多模、单纤或双纤、传输距离、还有尾纤接口类型。
目前市面上光纤设备常用的尾纤接口类型一般有：FC、SC、LC、ST这四种。
FC接口类型：FC接头又叫圆型带螺纹接头(配线架上用的最多)，是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
FC接口实物图SC接口类型：SC接头又叫卡接式方型接头(路由器交换机上用的最多)，是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC接头。
SC接口实物图LC接口类型：LC接头与SC接头形状相似，较SC接头小一些。
LC接口实物图ST接头：ST接头又叫卡接式圆型接头，对于10Base-F连接来说，连接器通常是ST类型的。
ST接口实物图尾纤的作用尾纤的作用主要是用于连接光纤两端的接头，尾纤一端跟光纤接头熔接，另一端通过特殊的接头(FC、SC、LC、ST)跟光纤收发器或光纤模块相连，构成光数据传输通路。
其中FC和FC接头一般应用于通信传输设备，如广州银讯的光端机产品；ST接头一般都是先用耦合器转接，再连接到光纤收发器或光纤模块上。
