光缆熔接

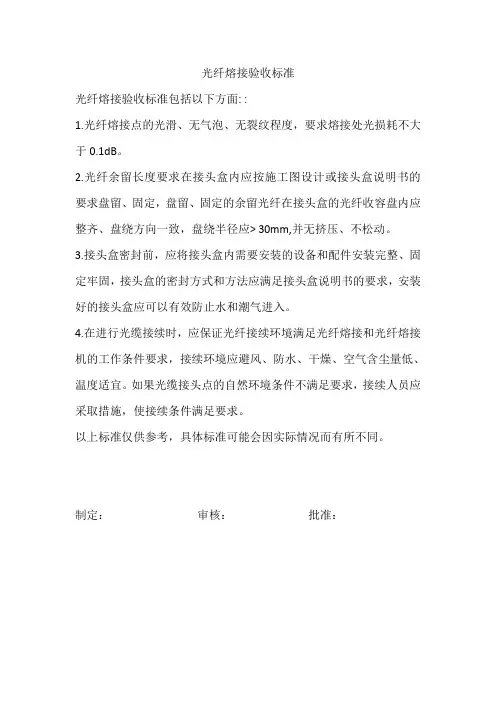

光纤熔接验收标准
光纤熔接验收标准包括以下方面: :
1.光纤熔接点的光滑、无气泡、无裂纹程度，要求熔接处光损耗不大于0.1dB。

2.光纤余留长度要求在接头盒内应按施工图设计或接头盒说明书的要求盘留、固定，盘留、固定的余留光纤在接头盒的光纤收容盘内应整齐、盘绕方向一致，盘绕半径应> 30mm,并无挤压、不松动。

3.接头盒密封前，应将接头盒内需要安装的设备和配件安装完整、固定牢固，接头盒的密封方式和方法应满足接头盒说明书的要求，安装好的接头盒应可以有效防止水和潮气进入。

4.在进行光缆接续时，应保证光纤接续环境满足光纤熔接和光纤熔接机的工作条件要求，接续环境应避风、防水、干燥、空气含尘量低、温度适宜。

如果光缆接头点的自然环境条件不满足要求，接续人员应采取措施，使接续条件满足要求。

以上标准仅供参考，具体标准可能会因实际情况而有所不同。

制定：审核：批准：。

光缆熔接的操作步骤和注意事项一、光缆熔接的操作步骤1.准备工作（1）检查熔接机的状态，确保机器正常运转；（2）清洁光缆和光纤，去除灰尘和污垢；（3）确认熔接机所需的电源和气源是否正常。

2.剥离光纤（1）使用剥线钳将光缆外护套剥离；（2）用切割钳修整光纤末端，使其平整。

3.清洁光纤（1）使用棉球蘸上酒精擦拭光纤末端，去除表面污垢；（2）用干净的棉球擦拭干净。

4.放置光纤将两根需要连接的光纤放入熔接机中，并调整位置，使其对齐。

5.设置参数根据不同的熔接要求，设置相应的参数，如温度、时间等。

6.开始熔接按下启动按钮开始进行熔接。

注意观察显示屏上的数据变化情况。

7.检查质量完成熔接后，使用显微镜检查连接点质量，并进行必要的调整和修整。

8.保护连接点将连接点用保护套或胶水进行保护，避免外界因素对连接点的影响。

二、光缆熔接的注意事项1.安全第一在进行光缆熔接时，一定要注意安全。

如佩戴防静电手环、避免触碰熔接机等。

2.保持清洁在熔接前，应该仔细清洁光缆和光纤末端，以确保连接质量。

3.正确放置光纤在放置光纤时，应该确保两根光纤末端对齐，并且不要用力过大，避免损坏纤芯。

4.设置合适的参数根据不同的熔接要求，设置合适的参数非常重要。

如果参数设置不当，会导致连接质量下降甚至失败。

5.观察数据变化情况在熔接过程中，应该注意观察显示屏上的数据变化情况。

如果发现异常情况及时停止操作并检查原因。

6.检查质量完成熔接后一定要使用显微镜检查连接点质量，并进行必要的调整和修整。

只有连接点质量良好才能确保通信质量。

7.保护连接点连接点是光缆熔接的最关键环节，一定要用保护套或胶水进行保护，避免外界因素对连接点的影响。

一、实验目的1. 熟悉光纤熔接工具的功能和使用方法；2. 掌握光纤端面制作和光缆开剥的技巧；3. 学会使用光纤熔接机进行光纤熔接；4. 了解光纤熔接过程中的注意事项，提高熔接质量。

二、实验原理光纤熔接是利用高温加热使两根光纤端面熔融后，在一定的压力下使两根光纤紧密结合，形成低损耗的光纤连接。

熔接过程中，光纤端面的处理、熔接温度的设定、压力的施加以及熔接时间的控制等都是影响熔接质量的关键因素。

三、实验仪器与材料1. 光纤熔接机（FSM-60S）；2. 光纤剥线钳；3. 光纤切割刀；4. 光纤清洁纸；5. 光纤；6. 光纤熔接接头；7. 计时器。

四、实验步骤1. 光纤开剥：使用光纤剥线钳剥除2cm左右的光纤被覆层，注意保持光纤端面的清洁。

2. 光纤切割：使用光纤切割刀将光纤切割成所需长度，确保切割面平整。

3. 光纤清洁：使用光纤清洁纸擦拭光纤端面，去除残留的杂质。

4. 光纤熔接：a. 将光纤端面放入光纤熔接机中，调整熔接温度和压力；b. 启动熔接机，开始熔接过程；c. 观察熔接过程中的变化，确保熔接质量；d. 熔接完成后，取出光纤接头，检查熔接质量。

5. 熔接质量检查：使用光纤测试仪测试熔接后的光纤接头，检查熔接损耗和反射损耗。

五、实验结果与分析1. 熔接损耗：本次实验中，熔接后的光纤接头损耗小于0.1dB，满足实际应用需求。

2. 反射损耗：熔接后的光纤接头反射损耗小于-40dB，满足实际应用需求。

3. 熔接质量：熔接后的光纤接头端面平整，无明显瑕疵，熔接质量良好。

六、实验总结通过本次实验，我们掌握了光纤熔接的基本原理和操作方法，了解了光纤熔接过程中的注意事项。

在实验过程中，我们注意以下几点：1. 光纤端面处理要干净、平整；2. 熔接温度和压力要适中；3. 熔接时间要适中；4. 注意熔接过程中的变化，及时调整熔接参数。

本次实验结果表明，通过熟练掌握光纤熔接技术，可以有效地降低光纤损耗，提高光纤通信系统的性能。

光缆熔接光缆熔接是一项细致的工作，特别在端面制备、熔接、盘纤等环节，要求操作者仔细观察，周密考虑，操作规范。

本文为您详细介绍了其中的步骤和实际操作技巧。

1.端面的制备光纤端面的制备包括剥覆、清洁和切割这几个环节。

合格的光纤端面是熔接的必要条件，端面质量直接影响到熔接质量。

1.1光纤涂面层的剥除光纤涂面层的剥除,要掌握平、稳、快三字剥纤法。

“平”，即持纤要平。

左手拇指和食指捏紧光纤，使之成水平状，所露长度以5cm为准，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑。

“稳”，即剥纤钳要握得稳。

“快”即剥纤要快，剥纤钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤右手，随之用力，顺光纤轴向平推出去，整个过程要自然流畅，一气呵成。

1.2裸纤的清洁裸纤的清洁，应按下面的两步操作：1）观察光纤剥除部分的涂覆层是否全部剥除，若有残留，应重新剥除。

如有极少量不易剥除的涂覆层，可用绵球沾适量酒精，一边浸渍，一边逐步擦除。

2）将棉花撕成层面平整的扇形小块，沾少许酒精（以两指相捏无溢出为宜），折成“V”形，夹住以剥覆的光纤，顺光纤轴向擦拭，力争一次成功，一块棉花使用2～3次后要及时更换，每次要使用棉花的不同部位和层面，这样即可提高棉花利用率，又防止了探纤的两次污染。

1.3裸纤的切割裸纤的切割是光纤端面制备中最为关键的部分，精密、优良的切刀是基础，而严格、科学的操作规范是保证。

1）切刀的选择。

切刀有手动（如日本CT—07切刀）和电动（如爱立信FSU—925）两种。

前者操作简单，性能可靠，随着操作者水平的提高，切割效率和质量可大幅度提高，且要求裸纤较短，但该切刀对环境温差要求较高。

后者切割质量较高，适宜在野外寒冷条件下作业，但操作较复杂，工作速度恒定，要求裸纤较长。

熟练的操作者在常温下进行快速光缆接续或抢险，采用手动切刀为宜；反之初学者或在野外较寒冷条件下作业时，采用电动切刀较好。

2）操作规范操作人员应经过专门训练掌握动作要领和操作规范。

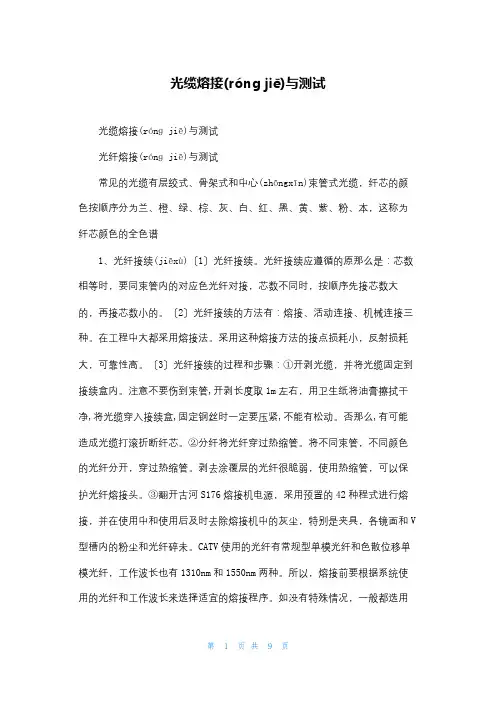

光缆熔接(rónɡ jiē)与测试光缆熔接(rónɡ jiē)与测试光纤熔接(rónɡ jiē)与测试常见的光缆有层绞式、骨架式和中心(zhōngxīn)束管式光缆，纤芯的颜色按顺序分为兰、橙、绿、棕、灰、白、红、黑、黄、紫、粉、本，这称为纤芯颜色的全色谱1、光纤接续(jiēxù)〔1〕光纤接续。

光纤接续应遵循的原那么是：芯数相等时，要同束管内的对应色光纤对接，芯数不同时，按顺序先接芯数大的，再接芯数小的。

〔2〕光纤接续的方法有：熔接、活动连接、机械连接三种。

在工程中大都采用熔接法。

采用这种熔接方法的接点损耗小，反射损耗大，可靠性高。

〔3〕光纤接续的过程和步骤：①开剥光缆，并将光缆固定到接续盒内。

注意不要伤到束管,开剥长度取1m左右，用卫生纸将油膏擦拭干净,将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。

否那么,有可能造成光缆打滚折断纤芯。

②分纤将光纤穿过热缩管。

将不同束管，不同颜色的光纤分开，穿过热缩管。

剥去涂覆层的光纤很脆弱，使用热缩管，可以保护光纤熔接头。

③翻开古河S176熔接机电源，采用预置的42种程式进行熔接，并在使用中和使用后及时去除熔接机中的灰尘，特别是夹具，各镜面和V 型槽内的粉尘和光纤碎未。

CATV使用的光纤有常规型单模光纤和色散位移单模光纤，工作波长也有1310nm和1550nm两种。

所以，熔接前要根据系统使用的光纤和工作波长来选择适宜的熔接程序。

如没有特殊情况，一般都选用自动熔接程序。

④制作光纤端面。

光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。

用专用的剥线钳剥去涂覆层，再用沾酒精的清洁棉在裸纤上擦拭几次，用力要适度，然后用精密光纤切割刀切割光纤，对0.25mm〔外涂层〕光纤，切割长度为8mm-16mm，对0.9mm〔外涂层〕光纤，切割长度只能是16mm。

⑤放置光纤。

将光纤放在熔接机的V形槽中，小心压上光纤压板和光纤夹具，要根据光纤切割长度设置光纤在压板中的位置，关上防风罩，即可自动完成熔接，只需11秒。

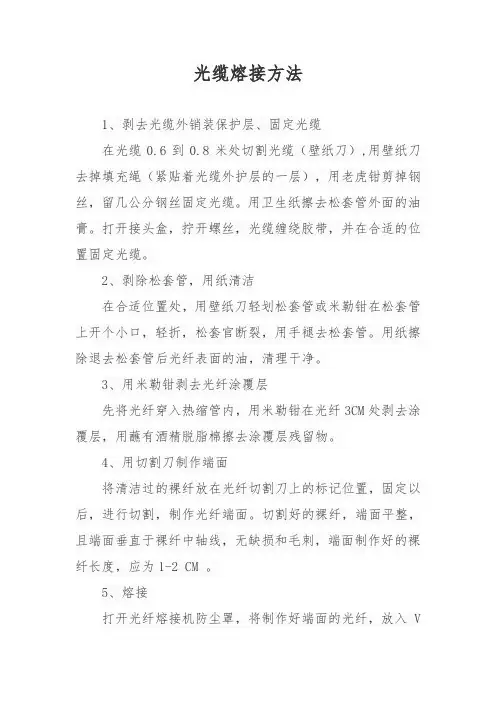

光缆熔接方法
1、剥去光缆外销装保护层、固定光缆
在光缆0.6到0.8米处切割光缆（壁纸刀）,用壁纸刀去掉填充绳（紧贴着光缆外护层的一层），用老虎钳剪掉钢丝，留几公分钢丝固定光缆。

用卫生纸擦去松套管外面的油膏。

打开接头盒，拧开螺丝，光缆缠绕胶带，并在合适的位置固定光缆。

2、剥除松套管，用纸清洁
在合适位置处，用壁纸刀轻划松套管或米勒钳在松套管上开个小口，轻折，松套官断裂，用手褪去松套管。

用纸擦除退去松套管后光纤表面的油，清理干净。

3、用米勒钳剥去光纤涂覆层
先将光纤穿入热缩管内，用米勒钳在光纤3CM处剥去涂覆层，用蘸有酒精脱脂棉擦去涂覆层残留物。

4、用切割刀制作端面
将清洁过的裸纤放在光纤切割刀上的标记位置，固定以后，进行切割，制作光纤端面。

切割好的裸纤，端面平整，且端面垂直于裸纤中轴线，无缺损和毛刺，端面制作好的裸纤长度，应为1-2 CM 。

5、熔接
打开光纤熔接机防尘罩，将制作好端面的光纤，放入 V
行槽内（注意端面不要端到任何位置，以免污染端面），合上防尘罩，观察显示器端面情况（若端面不理想，重新放置，还不行那就重新制作）按光纤熔接机 SET 按钮。

注意：光纤熔接应在洁净的环境中进行，切割刀应保持清洁，切割后的光纤端面不能在空气中暴露时间过长，以免受到污染。

光缆熔接施工方案1. 引言光缆熔接是一种将两根光缆的光纤粘接在一起的技术。

它在光纤通信系统的建设和维护中起着重要的作用。

本文档将介绍光缆熔接施工的方法和步骤，以确保熔接质量和施工效率。

2. 施工前准备在开始光缆熔接施工前，需要进行以下准备工作：•检查光纤熔接机的工作状态和充电情况。

•检查熔接机上的切割刀片和电极是否正常。

•准备好熔接机所需的熔接盘、清洁纸、酒精棉等工具和材料。

3. 光缆熔接施工步骤3.1 切割光缆首先，根据需要的光缆长度，在两端分别使用光缆剥刀剥去一定长度的光缆护套，露出裸露的光纤。

3.2 清洁光纤使用酒精棉擦拭光纤的裸露部分，确保表面干净，没有灰尘或污垢。

将两根清洁的光纤分别放置在熔接盘的两个位置，根据熔接机的指引，调整光纤的位置。

3.4 启动熔接机按照熔接机的操作说明，正确启动熔接机。

等待熔接机预热完毕并达到工作温度。

3.5 开始熔接将两根光纤分别插入熔接机的光纤插孔，并将光纤固定在熔接机上。

3.6 触发熔接按照熔接机的指示，触发熔接过程。

熔接机会自动进行光纤熔接和热收缩管套管。

3.7 检验熔接质量使用显微镜检查熔接处的光纤连接质量。

确保熔接处的损耗和插入损耗在合理范围内。

3.8 清洁熔接处用清洁纸擦拭熔接处，并用酒精棉清洁熔接处的残留物。

在熔接施工完成后，清理熔接机上的残留物，并对熔接机进行必要的保养和维护。

4. 安全注意事项在光缆熔接施工中，需要注意以下安全事项：•佩戴适当的个人防护装备，如手套、护目镜等。

•确保工作区域通风良好，防止酒精等易燃物品的积聚。

•不随意拆卸或更换熔接机上的零部件。

•严禁在熔接机上放置易燃物品。

5. 结论通过按照本文档中的步骤和注意事项进行光缆熔接施工，可以确保熔接质量和施工效率。

在实际操作中，需要根据具体情况和要求进行调整。

同时，工作人员需要具备光纤知识和操作技能，以确保施工顺利进行。

光缆融接标准
光缆熔接的标准包括以下方面：
1. 光纤模场直径需一致，其容限标准为：模场直径（9\~10μm）±10%，
即容限约±1μm；包层直径125±3μm；模场同心度误差≤6%，包层不圆度≤2%。

2. 光纤接续损耗的非本征因素，包括轴心错位和轴心倾斜。

单模光纤纤芯很细，两根对接光纤轴心错位会影响接续损耗。

当错位μm时，接续损耗达。

3. 光缆开剥固定：打开接头盒，确认配件是否齐全，查看接头盒的密封方式；将需要接续的光缆至少剪掉米；开剥光缆，长度是米（大概是左手中指至右肩膀处），用酒精棉球或清洁纸去除束管上的油污。

4. 接头盒的位置需符合规范：架空接头盒落在直线杆2m之内；直埋光缆接头盒不准放在水塘坚石地段；管道接头盒放在托架上，避开交通要道口。

总之，光缆熔接是一项技术性较强的工作，建议由专业人员执行。

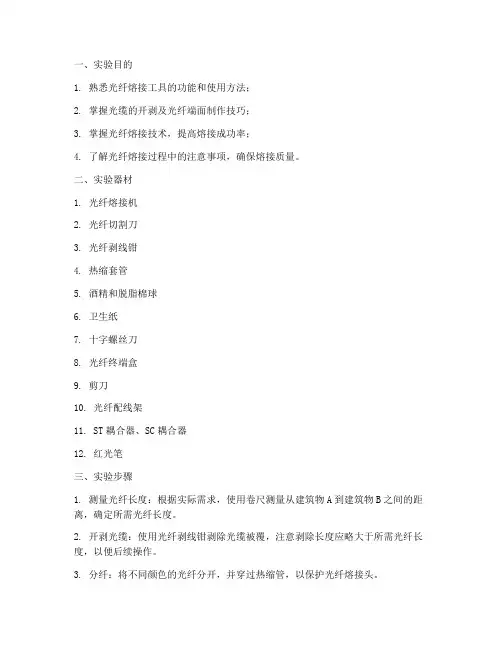

一、实验目的1. 熟悉光纤熔接工具的功能和使用方法；2. 掌握光缆的开剥及光纤端面制作技巧；3. 掌握光纤熔接技术，提高熔接成功率；4. 了解光纤熔接过程中的注意事项，确保熔接质量。

二、实验器材1. 光纤熔接机2. 光纤切割刀3. 光纤剥线钳4. 热缩套管5. 酒精和脱脂棉球6. 卫生纸7. 十字螺丝刀8. 光纤终端盒9. 剪刀10. 光纤配线架11. ST耦合器、SC耦合器12. 红光笔三、实验步骤1. 测量光纤长度：根据实际需求，使用卷尺测量从建筑物A到建筑物B之间的距离，确定所需光纤长度。

2. 开剥光缆：使用光纤剥线钳剥除光缆被覆，注意剥除长度应略大于所需光纤长度，以便后续操作。

3. 分纤：将不同颜色的光纤分开，并穿过热缩管，以保护光纤熔接头。

4. 制作光纤端面：a. 使用剥线钳剥去涂覆层，注意不要损伤光纤。

b. 使用沾有酒精的脱脂棉球清洁光纤，去除杂质。

c. 使用光纤切割刀切割光纤，确保端面平整。

5. 放置光纤：将光纤放入熔接机的V形槽中，调整位置，确保光纤对齐。

6. 熔接：打开熔接机电源，根据光纤类型和工作波长选择合适的熔接程序。

调整预熔主熔电流和时间等关键参数，进行熔接。

7. 检查熔接质量：熔接完成后，检查熔接处是否有气泡、裂纹等缺陷。

如有问题，重新熔接。

8. 封装：将熔接好的光纤用热缩套管封装，确保连接牢固。

9. 测试：使用红光笔测试熔接处是否连接成功，确保信号传输正常。

四、实验结果与分析本次实验成功熔接了光纤，信号传输正常，熔接质量符合要求。

以下是实验过程中需要注意的几个问题：1. 光纤剥除长度：剥除长度应略大于所需光纤长度，以确保后续操作顺利进行。

2. 光纤端面制作：端面制作应平整、清洁，避免产生气泡、裂纹等缺陷。

3. 熔接参数：根据光纤类型和工作波长选择合适的熔接程序，调整预熔主熔电流和时间等关键参数，确保熔接质量。

4. 熔接环境：熔接过程中，注意保持环境清洁，避免灰尘、杂质等影响熔接质量。

光缆熔接方法和步骤
一、光缆熔接技术要求
1、光缆熔接工艺要求：
光缆熔接应采用光熔接、熔接或热熔接的方法，其中光熔接是最常用的方法，而熔接和热熔接是备用的方法。

应在熔接前检查光缆的外观，以确保它未被损坏、污染，以及有没有受潮等情况。

2、光熔接技术要求：
在光熔接之前，应清洗光缆，以确保其无污染和不良物质，以保证光缆熔接的质量满足规定。

光熔接应采用恒流控制技术，按照推荐的电流和时间，把规定的连接件与光缆熔接在一起，以确保熔接的质量。

光熔接后，连接点应无明显的气泡和收缩，且不应出现急剧的温变，熔接部位的抗拉强度应满足规定的要求，熔接处应无渗漏现象及断裂现象。

二、光缆熔接步骤
1、检查光缆外观，确保其未被损坏、污染，以及有没有受潮等情况；
2、对光缆进行清洗，以确保其无污染和不良物质；
3、采用恒流控制技术，按照推荐的电流和时间，把规定的连接件与光缆熔接在一起；
4、检查熔接部位的抗拉强度，熔接处应无渗漏现象及断裂现象；
5、对熔接后的光缆进行测试，以确保熔接质量。

熔接光缆的步骤和标准
熔接光缆是将两根光缆的光纤首尾相接而形成连通线路的工作。

它是夯实光缆质量保障的最后一道工序，直接关系到光缆信号传输的质量，因此在进行熔接光缆时必须要遵循一定的标准和步骤，以确保熔接后的光缆具有优良的性能和质量。

熔接光缆的步骤主要包括：光缆剥线、光缆划线、光缆清洁、光缆熔接、熔接后的光缆保护。

下面分别进行介绍。

1.光缆剥线：首先需要将两根光缆各自剥去一定长度的缘皮，露出内部的光纤，以便进行后续的处理和清洁。

2.光缆划线：在将光缆剥线后，需要在光缆外皮上进行划线，以便确定光纤的长度和位置，也便于后续的精确定位和熔接操作。

3.光缆清洁：在进行光缆熔接之前，需要保证光缆内部的光纤干净无杂质，以确保光缆信号传输的稳定和可靠。

因此，在进行光缆清洁时，需要选择合适的清洁液和清洁方法，并使用纯净的棉纱进行擦拭和清洁处理。

4.光缆熔接：熔接光缆的核心工作是将两个光纤首尾相接，这需
要通过光缆熔接机来完成。

在进行光缆熔接时，需要调整好熔接机的
参数，包括焊接时长、温度、熔接后的割断长度等，以确保熔接质量
的稳定和可靠。

5.熔接后的光缆保护：在完成光缆熔接后，需要对光缆进行保护，防止光纤的受到损坏和外界环境的影响。

常用的保护方式包括光缆外
皮套管、热缩管、光缆封口等。

以上是熔接光缆的基本步骤和操作流程，需要特别注意的是，在
进行光缆熔接时，需要保证光缆的质量和规范，否则很容易出现光信
号弱、损失高等问题，从而影响光缆的使用效果。

因此，熔接光缆需
要严格按照相关标准进行操作和管理，以确保光缆在使用过程中的稳
定和可靠。

熔接光缆的八个步骤光缆熔接是指将两根光纤通过熔接机进行加热熔合，使其连接成一根完整的光缆。

这是一种常见的光纤连接方式，被广泛应用于通信、网络和广播电视等领域。

下面将介绍光缆熔接的八个步骤。

第一步：准备工作在进行光缆熔接之前，首先需要准备好各种必要的工具和材料。

包括光纤熔接机、光纤剥皮工具、镊子、清洁纸巾、酒精等。

确保这些工具和材料都是干净的，并且处于良好的工作状态。

第二步：剥皮处理将待熔接的光缆两端使用光纤剥皮工具进行剥皮处理。

剥皮的目的是为了暴露出光纤内部的裸露纤芯和包覆层。

在剥皮的过程中，需要根据具体的光缆类型和要求来调整剥皮的长度和剥皮深度。

第三步：清洁处理在剥皮完成后，使用清洁纸巾和酒精对剥皮后的光纤进行清洁处理。

将清洁纸巾蘸取适量的酒精，轻轻擦拭光纤表面，去除表面的污垢和杂质。

这一步骤非常重要，因为光纤表面的污垢和杂质会影响熔接的质量。

第四步：纤芯对准将两根待熔接的光纤放入光纤熔接机中，通过调节机器的定位装置，使两根光纤的纤芯对准。

这一步骤需要仔细调整，确保两根光纤的纤芯完全对准，以保证后续的熔接质量。

第五步：熔接加热当纤芯对准完成后，将光纤熔接机设置为熔接模式，开始进行加热熔接。

光纤熔接机会通过高温来加热两根光纤，使其熔化并融合在一起。

在加热的过程中，需要注意控制加热的温度和时间，以避免光纤熔接过程中的损伤和变形。

第六步：熔接质量检测熔接完成后，需要进行熔接质量的检测。

可以使用光纤熔接机自带的放大功能，观察熔接处的光纤断面是否平整、无气泡和杂质。

同时，还可以使用光纤测试仪进行光损耗和反射损耗的测试，以确保熔接的质量符合要求。

第七步：保护处理检测合格后，需要对熔接处进行保护处理。

常见的保护方式是使用光纤保护套管或热缩管，将熔接处包覆起来，以防止光纤受到外界的损害。

在进行保护处理时，需要注意保护材料的选择和使用方法，以确保光缆的长期稳定运行。

第八步：测试验收最后一步是对熔接后的光缆进行测试验收。

光缆熔接具体作用和步骤光纤熔接的方法一般有熔接、活动连接、机械连接三种。

在实际工程中基本采用熔接法，因为熔接方法的节点损耗小，反射损耗大，可靠性高。

1、光缆熔接时应该遵循的原则芯数相同时，要同束管内的对应色光纤;芯数不同时，按顺序先熔接大芯数再接小芯数，常见的光缆有层绞式、骨架式和中心管束式光缆，纤芯的颜色按顺序分为兰、桔、绿、棕、灰、白、红、黑、黄、紫、粉、青。

多芯光缆把不同颜色的光纤放在同一管束中成为一组，这样一根光缆内里可能有好几个管束。

正对光缆横切面，把红束管看作光缆的第一管束，顺时针依次为绿、白1、白2、白3等。

2、光缆的熔接过程第一步，开剥光缆，并将光缆固定到接续盒内。

在固定多束管层式光缆时由于要分层盘纤，各束管应依序放置，以免缠绞。

将光缆穿入接续盒，固定钢丝时一定要压紧，不能有松动。

否则，有可能造成光缆打滚纤芯。

注意不要伤到管束，开剥长度取取1米左右，用卫生纸将油膏擦拭干净。

第二步，将光纤穿过热缩管。

将不同管束、不同颜色的光纤分开，穿过热缩套管。

剥去涂抹层的光缆很脆弱使用热缩套管，可以保护光纤接头。

第三步，打开熔接机电源，选择合适的熔接方式。

熔接机的供电电源有直流和交流两种，要根据供电电流的种类来合理开关。

每次使用熔接机前，应使熔接机在熔接环境中放置至少15分钟。

根据光纤类型设置熔接参数、预放电时间、时间及主放电时间、主放电时间等。

如没有特殊情况，一般选择用自动熔接程序。

在使用中和使用后要及时去除熔接机中的粉尘和光纤碎末。

第四步，制作光纤端面。

光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。

第五步，裸纤的清洁将棉花撕成面平整的小块，粘少许酒精，夹住已经剥覆的光纤，顺光纤轴向擦拭，用力要适度，每次要使用棉花的不同部位和层面，这样即可以提高棉花利用率。

第六步，裸纤的切割，首先清洁切刀和调整切刀位置，切刀的摆放要平稳，切割时，动作要自然，平稳，勿重，勿轻。

避免断纤、斜角、毛刺及裂痕等不良端面产生。

光缆熔接技术介绍光缆熔接技术是将两根光纤通过高温热熔的方法进行连接的技术，是光纤通信中非常重要的一环。

光缆熔接技术主要应用于光纤的安装、修复以及光纤的接续等工作中，有效的保证了光信号的传输质量和可靠性。

下面将详细介绍光缆熔接技术的原理、常用设备以及操作步骤。

一、光缆熔接技术原理光缆熔接技术的原理是通过将两根待连接的光纤放置在一专用的光缆熔接设备中，在高温下使两根光纤的光纤芯相接触，使其相互熔融成一体。

熔接设备会在连接点附近施加高温，熔融的光纤在传输数据时可以实现光信号的完全传输，避免因连接点造成的损耗和反射。

二、光缆熔接设备常用的光缆熔接设备主要有气压式光纤熔接机和电弧式光纤熔接机两种。

气压式光纤熔接机使用高压气体将两根光纤进行熔接，光纤芯心通过高温和高压瞬间熔化，熔接设备采用光感器进行监测和控制。

电弧式光纤熔接机则通过电弧的形式将两根光纤进行熔接，可以精确控制熔接的温度和时间。

三、光缆熔接的操作步骤光缆熔接需要一定的技术和经验，下面是一般的操作步骤：1.准备工作：检查光缆连接点的光纤质量和光纤的净度，光缆熔接机的状态是否正常，并准备好相应的工具。

2.移除光纤保护层：使用剥线器移除所需的长度的光纤保护层，并清洁剥离的裸光纤。

3.对准光纤芯心：将两根待连接的光纤对准，并在光缆熔接机上进行固定。

4.进行熔接：根据光缆熔接机的指导，启动熔接过程。

根据不同类型的熔接设备，可以选择合适的熔接模式和参数。

5.观察熔接情况：观察熔接过程中的光纤对齐情况和光纤熔接是否成功。

6.熔接保护：将熔接成功的部分进行保护，使用保护套管进行包裹，并在加热收缩的过程中进行固定。

7.进行光纤的测试：对熔接后的光纤进行光功率测试和衰减测试，以确保熔接质量和连接的可靠性。

四、光缆熔接技术的应用光缆熔接技术广泛应用于光通信领域，包括光缆的安装、光缆的维护和光纤网络的扩容等。

在光缆的安装过程中，光缆熔接技术用于连接不同段的光缆，保证信号的连续传输。

光缆熔接的主要要求：
第一步，开剥光缆，并将光缆固定到接续盒内。

在固定多束管层式光缆时由于要分层盘纤，各束管应依序放置，以免缠绞。

将光缆穿入接续盒，固定钢丝时一定要压紧，不能有松动。

第二步，将光纤穿过热缩管。

将不同管束、不同颜色的光纤分开，穿过热缩套管。

剥去涂抹层的光缆很脆弱使用热缩套管，可以保护光纤接头。

第三步，打开熔接机电源，选择合适的熔接方式。

熔接机的供电电源有直流和交流两种，要根据供电电流的种类来合理开关。

第四步，制作光纤端面。

光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。

第五步，裸纤的清洁将棉花撕成面平整的小块，粘少许酒精，夹住已经剥覆的光纤，顺光纤轴向擦拭，用力要适度，每次要使用棉花的不同部位和层面，这样即可以提高棉花利用率。

【3】、盒体安装注意事项
1、用酒精棉球清洁接头盒密封圈及边槽
2、根据接头盒内的配件，制作堵头
3、扣上接头盒，盒体能自然下落，无凸起斜歪情况。

4、螺钉按照对角方式进行旋紧，旋紧的要求是10分钟后进行二次上紧
5、接头盒安装完成后，拉住一头光缆，进行抖动。

确认固件无松动。

6、架空接头盒落在直线杆2M之内，直埋光缆接头盒不准放在水塘、坚石地段，管道接头盒放在托架上，避开交通要道口。

第六步，裸纤的切割，首先清洁切刀和调整切刀位置，切刀的摆放要平稳，切割时，动作要自然，平稳，勿重，勿轻。

避免断纤、斜角、毛刺及裂痕等不良端面产生。

步骤主要分三步：准备、接续、封盒
熔接前准备：
光缆熔接
接、3、热熔）
光缆封盒。

光缆熔接：步骤和注意事项光缆熔接：步骤和注意事项引言：光缆熔接是一项关键的技术，用于连接光纤，实现数据传输。

它在通信领域起着重要的作用，并在各个行业都有广泛应用。

光缆熔接是一项复杂的任务，需要专业知识和技能。

本文将介绍光缆熔接的基本步骤和注意事项，帮助读者更好地了解这一技术。

一、光缆熔接的基本步骤光缆熔接的过程可以简要概括为以下几个步骤：1. 准备工作：在进行光缆熔接之前，需要准备好所需的设备和材料。

这包括光缆熔接机、光纤剥线钳、酒精布、清洁棉签等。

需要确保工作环境干净，并佩戴适当的防护眼镜。

2. 表面处理：在进行光缆熔接之前，需要对待连接的光纤进行表面处理。

这包括剥离光纤外皮、去除光纤上的包层、剪断纤芯等。

这些步骤旨在确保光纤的纯净和光滑。

3. 熔接操作：将两根准备好的光纤放入光缆熔接机的熔接台中，并调整好光纤之间的对准度。

启动光缆熔接机，机器会自动进行熔接操作。

在这个过程中，机器会对光纤进行加热并使其熔融，然后将它们精确地连接在一起。

4. 熔接完毕：当熔接完成后，光缆熔接机会自动检测连接的质量，并给出相应的提示。

可以使用专用的光缆测试仪验证连接的质量和性能。

5. 清理和保护：对于熔接完成后的光缆，需要进行清理和保护工作。

这包括使用酒精布和棉签清洁光缆表面，并使用保护套管来保护连接处。

二、光缆熔接的注意事项在进行光缆熔接时，需要注意以下几个重要事项：1. 安全第一：光缆熔接涉及高温操作，因此在进行熔接过程中，一定要注意安全。

确保工作环境通风良好，并佩戴适当的防护设备，如防护眼镜、手套等。

2. 选择合适的熔接机：市面上有多种型号和品牌的光缆熔接机，选择合适的熔接机对于熔接结果至关重要。

需要考虑熔接机的性能、熔接速度、精度等因素，并根据具体需求做出选择。

3. 注意光纤的处理：在进行熔接之前，对光纤的处理非常关键。

必须确保光纤表面干净和光滑，并注意不要损坏光纤的纤芯。

4. 控制好熔接温度和时间：熔接温度和时间对于熔接质量有重要影响。

光缆接续机械法和熔接法光缆接续机械法和熔接法是两种常用的光缆接续技术。

它们在不同的应用场景中发挥着重要的作用。

本文将对这两种接续技术进行详细介绍，并比较它们的优缺点。

光缆接续机械法是一种通过机械连接器将两根光缆进行连接的方法。

这种方法使用了光纤连接器，光纤接头和适配器等设备，通过将两根光缆的连接器插入适配器，实现光信号的传输。

使用光缆接续机械法的主要优点之一是其接续速度相对较快。

相比于熔接法，机械法不需要进行光纤的熔化和重新造型，因此在光缆的敏捷维护和处理临时性连线需求时更加方便。

此外，机械法的接续过程相对简单，对技术工人的要求也较低，因此普通操作员也能够完成这个任务。

然而，与机械法相比，熔接法在某些方面具有更大的优势。

熔接法是通过将两根光缆中的纤芯直接熔接在一起来完成接续的。

熔接机器会将光纤先融化，然后将两根光纤连接在一起。

这种方法的主要优点在于接续得到的光缆连接具有更高的可靠性和稳定性。

由于纤芯直接熔接在一起，连接的损耗非常小，光信号的传输性能也更好。

此外，在光纤的端面质量方面，熔接法也更具优势。

熔接机器可以精确控制光纤端面的质量，确保光信号的传输能力达到最佳状态。

不过，熔接法的缺点之一在于其所需的设备和技术比较复杂。

熔接机器比较昂贵，使用也需要技术工人具备一定的培训和操作经验。

此外，熔接法接续一个光缆需要一定的时间，因此在处理临时性连线需求时不太方便。

综上所述，光缆接续机械法和熔接法在光缆接续中各有优劣。

机械法适用于敏捷维护和应急连线等需要快速处理的情况，而熔接法适用于对连接质量和稳定性要求较高的场景。

同时，机械法的优点在于操作简单，技术要求低，熔接法的优点则在于连接质量和传输性能更佳。

根据实际应用需求，我们可以选择适合的接续方法来满足工程要求。

文档编号PXZI_2015012光缆接续熔接规程培训资料一、光纤熔接前的准备光纤熔接前，首先要准备好剥纤钳、切刀、熔接机、热缩套管、酒精棉等必要操作设备、工具和必需材料，查看熔接机电源是否充裕够用，各种材料是否齐全等，然后把要熔接的光纤外护套、钢丝等视盘纤长度去除，查找出需要熔接的相对应的光纤，在做好前期充分准备工作的前提下，按照开剥光缆、制备端面、熔接光纤、盘纤整理、质量检查四个步骤逐一进行。

二、光缆开剥1、成端时光缆开剥在光缆末端先套上塑料密封挡圈，再从光缆末端量起1.6米（抢修1.3米）处用管刀横剖光缆，剖开光缆外护套与金属屏蔽层，进行光缆外护层开剥。

在光缆开剥过程中，随时检查光纤有无受到损伤，特别是开剥到根部，很容易发生，且不易发现。

开缆操刀作用力要适当、细心、精心、方法正确。

外护层开剥完成后，用光缆PE专用刀从光缆剖开处向光缆末端方向1CM处，横纵开剥，去除PE层，去除松套管缠扎棉线，用清洁纸清除松套管上的石油膏。

开除PE层及束管时要注意对光纤的保护。

将两条光缆加强芯各留下15CM长度，其余部分剪掉。

将光缆固定在光缆接头盒支架上，然后固定加强芯，固定要牢固，加强芯余下部分剪掉。

把准备好接续的预留松套管预制引入安装光纤余纤收容盘上所需要的长度，其余部分剥除，将剥出的光缆纤芯的油膏用清洁纸清洁纤芯，清洁剂不得使用煤油、汽油。

将准备好接续的预留松套管固定在光纤余留收容盘上。

光纤接续预留长度不得小于80CM 。

同时安装引出各种监测装置。

将预留好的光纤在接头光纤余留收容盘上进行光纤的盘放路由预制，确定预留光纤长度。

接续后的余留光纤长度一般不小于60CM。

预制路由的目的，是为减小预留光纤盘放后对PMD值的影响（光纤扭转、小的曲率半径）。

2、“开天窗”光缆开剥（暂无相应的标准施工工具）（1）开剥光缆为满足分歧光纤接续余长要求和直通光纤在集纤盘内最佳盘留，光缆纵剖长度不小于1.2至1.5米。

使用纵向开缆刀（上图）开剥光缆外护套：分开左右支架，将开剥刀跨在光缆上。

光纤光缆熔接收费标准
光纤光缆熔接是指将两根光纤的光纤芯线通过熔接仪进行热熔连接，使光信号能够在光缆中传输。

光缆熔接技术是光纤通信系统中非常关键和常用的技术，它的质量直接影响到光纤通信的传输性能和可靠性。

因此，光缆熔接服务费用的标准也是非常重要的。

根据不同的项目和需求，光纤光缆熔接收费标准可能会有所不同。

一般来说，光缆熔接的收费标准主要从以下几个方面来考虑：
1.劳动费用：光缆熔接过程需要专业技术人员进行操作，因此一般会根据工作时间和人工费用来计算收费。

光缆熔接技术要求熟练的操作和精准的控制，所以技术人员的工作经验和技能水平也会影响到费用的标准。

2.设备消耗费用：光缆熔接过程需要使用熔接仪等设备，这些设备一般是比较昂贵的，而且使用寿命有限。

因此，在计算收费时也需要考虑到设备的使用成本和折旧费用。

3.材料费用：光缆熔接需要使用到光纤配件、保护套管等材料，这些材料的成本也需要计算在内。

需要注意的是，光缆熔接的费用一般是按照每根光缆计算，而不是按照每次熔接计算。

因为每次熔接的光缆长度和复杂程度不同，所需的时间和材料费用也会有所不同。

此外，光纤光缆熔接服务一般还包括以下几项内容：
1.熔接前的准备工作，包括对光纤进行清洁和修剪等操作。

2.熔接后的检测和测试，确保熔接质量和光缆传输性能。

3.熔接点的保护，主要是通过保护套管等措施来保护光纤熔接点不受外界损害。

综上所述，光纤光缆熔接的收费标准涉及到劳动费用、设备消耗费用和材料费用等多个方面的考虑，在制定具体的收费标准时需要综合考虑不同的因素，并根据项目的具体情况来确定最终的收费金额。
