光缆熔接(rónɡ jiē)与测试光缆熔接(rónɡ jiē)与测试光纤熔接(rónɡ jiē)与测试常见的光缆有层绞式、骨架式和中心(zhōngxīn)束管式光缆,纤芯的颜色按顺序分为兰、橙、绿、棕、灰、白、红、黑、黄、紫、粉、本,这称为纤芯颜色的全色谱1、光纤接续(jiēxù)〔1〕光纤接续。
光纤接续应遵循的原那么是:芯数相等时,要同束管内的对应色光纤对接,芯数不同时,按顺序先接芯数大的,再接芯数小的。
〔2〕光纤接续的方法有:熔接、活动连接、机械连接三种。
在工程中大都采用熔接法。
采用这种熔接方法的接点损耗小,反射损耗大,可靠性高。
〔3〕光纤接续的过程和步骤:①开剥光缆,并将光缆固定到接续盒内。
注意不要伤到束管,开剥长度取1m左右,用卫生纸将油膏擦拭干净,将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。
否那么,有可能造成光缆打滚折断纤芯。
②分纤将光纤穿过热缩管。
将不同束管,不同颜色的光纤分开,穿过热缩管。
剥去涂覆层的光纤很脆弱,使用热缩管,可以保护光纤熔接头。
③翻开古河S176熔接机电源,采用预置的42种程式进行熔接,并在使用中和使用后及时去除熔接机中的灰尘,特别是夹具,各镜面和V 型槽内的粉尘和光纤碎未。
CATV使用的光纤有常规型单模光纤和色散位移单模光纤,工作波长也有1310nm和1550nm两种。
所以,熔接前要根据系统使用的光纤和工作波长来选择适宜的熔接程序。
如没有特殊情况,一般都选用自动熔接程序。
④制作光纤端面。
光纤端面制作的好坏将直接影响接续质量,所以在熔接前一定要做好合格的端面。
用专用的剥线钳剥去涂覆层,再用沾酒精的清洁棉在裸纤上擦拭几次,用力要适度,然后用精密光纤切割刀切割光纤,对0.25mm〔外涂层〕光纤,切割长度为8mm-16mm,对0.9mm〔外涂层〕光纤,切割长度只能是16mm。
⑤放置光纤。
将光纤放在熔接机的V形槽中,小心压上光纤压板和光纤夹具,要根据光纤切割长度设置光纤在压板中的位置,关上防风罩,即可自动完成熔接,只需11秒。
光缆施工过程和光缆的熔接与测试光缆施工过程和光缆的熔接与测试光缆施工大致分为以下几步:准备→路由工程→光缆敷设→光缆接续→工程验收。
1.准备工作(1)检查设计资料、原材料、施工工具和器材是否齐全。
(2)组建一高素质的施工队伍。
这一点至关重要,因为光纤施工比电缆施工要求要严格得多,任何施工中的疏忽都将可能造成光纤损耗增大,甚至断芯。
2.路由工程(1)光缆敷设前首先要对光缆经过的路由做认真勘查,了解当地道路建设和规划,尽量避开坑塘、打麦场、加油站等这些潜在的隐患。
路由确定后,对其长度做实际测量,精确到50m之内。
还要加上布放时的自然弯曲和各种预留长度,各种预留还包括插入孔内弯曲、杆上预留、接头两端预留、水平面弧度增加等其他特殊预留。
为了使光缆在发生断裂时再接续,应在每百米处留有一定裕量,裕量长度一般为5%~10%,根据实际需要的长度订购,并在绕盘时注明。
(2)画路径施工图。
在预先栽好的电杆上编号,画出路径施工图,并说明每根电杆或地下管道出口电杆的号码以及管道长度,并定出需要留出裕量的长度和位置。
这样可有效地利用光缆的长度,合理配置,使熔接点尽量减少。
(3)两根光纤接头处最好安设在地势平坦、地质稳固的地点,避开水塘、河流、沟渠及道路,最好设在电杆或管道出口处,架空光缆接头应落在电杆旁0.5~1m左右,这一工作称为“配盘”。
合理的配盘可以减少熔接点。
另外在施工图上还应说明熔接点位置,当光缆发生断点时,便于迅速用仪器找到断点进行维修。
3.光缆敷设(1)同一批次的光纤,其模场直径基本相同,光纤在某点断开后,两端间的模场可视为一致,因而在此断开点熔接可使模场直径对光纤熔接损耗的影响降到最低程度。
所以要求光缆生产厂家用同一批次的裸纤,按要求的光缆长度连续生产,在每盘上顺序编号,并分别标明A(红色)、B(绿色)端,不得跳号。
架设光缆时需按编号沿确定的路由顺序布放,并保证前盘光缆的B端要和后一盘光缆的A端相连,从而保证接续时两光纤端面模场直径基本相同,使熔接损耗值达到最小。

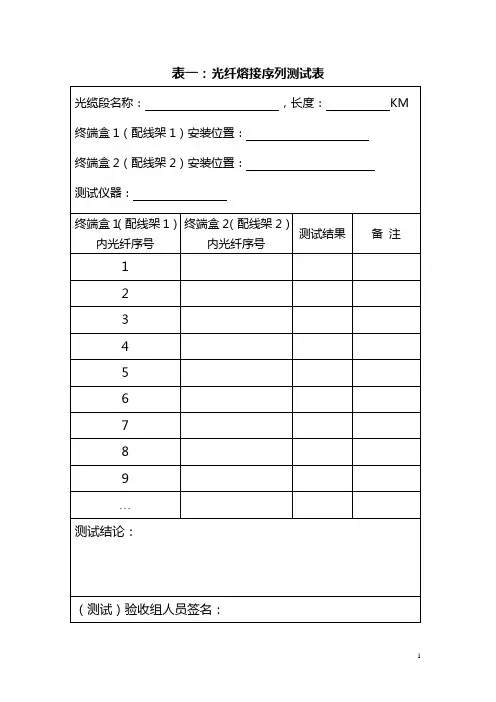

光缆测试报告工程名称:
光缆测试报告工程名称:
光缆测试报告工程名称:
光缆测试报告
工程名称:
光缆测试报告
工程名称:
光缆测试报告工程名称:
光缆测试报告工程名称:
光缆测试报告工程名称:
光缆测试报告工程名称:
光缆测试报告
工程名称:
光缆测试报告工程名称:
光缆测试报告
工程名称:
光缆测试报告工程名称:
光缆测试报告工程名称:
光缆测试报告工程名称:
光缆测试报告工程名称:
光缆测试报告工程名称:
光缆测试报告工程名称:
光缆测试报告
工程名称:
光缆测试报告工程名称:
光缆测试报告
工程名称:
光缆测试报告工程名称:
光缆测试报告工程名称:
光缆测试报告
工程名称:
光缆测试报告工程名称:。

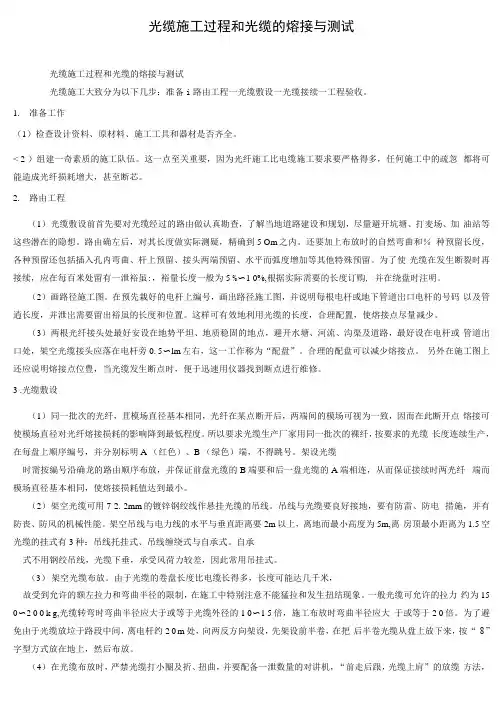

光缆施工过程和光缆的熔接与测试光缆施工过程和光缆的熔接与测试光缆施工大致分为以下几步:准备i路由工程一光缆敷设一光缆接续一工程验收。
1.准备工作(1)检查设计资料、原材料、施工工具和器材是否齐全。
< 2 )组建一奇素质的施工队伍。
这一点至关重要,因为光纤施工比电缆施工要求要严格得多,任何施工中的疏忽都将可能造成光纤损耗增大,甚至断芯。
2.路由工程(1)光缆敷设前首先要对光缆经过的路由做认真勘查,了解当地道路建设和规划,尽量避开坑塘、打麦场、加油站等这些潜在的隐想。
路由确左后,对其长度做实际测疑,精确到5 Om之内。
还要加上布放时的自然弯曲和%种预留长度,各种预留还包括插入孔内弯曲、杆上预留、接头两端预留、水平而弧度增加等其他特殊预留。
为了使光缆在发生断裂时再接续,应在每百米处留有一泄裕虽:,裕量长度一般为5 %〜1 0%,根据实际需要的长度订购, 并在绕盘时注明。
(2)画路径施工图。
在预先栽好的电杆上编号,画出路径施工图,并说明每根电杆或地下管道岀口电杆的号码以及管逍长度,并泄岀需要留出裕虽的长度和位置。
这样可有效地利用光缆的长度,合理配置,使熔接点尽量减少。
(3)两根光纤接头处最好安设在地势平坦、地质稳固的地点,避开水塘、河流、沟渠及道路,最好设在电杆或管道出口处,架空光缆接头应落在电杆旁0. 5〜lm左右,这一工作称为“配盘”。
合理的配盘可以减少熔接点。
另外在施工图上还应说明熔接点位豊,当光缆发生断点时,便于迅速用仪器找到断点进行维修。
3 .光缆敷设(1)同一批次的光纤,苴模场直径基本相同,光纤在某点断开后,两端间的模场可视为一致,因而在此断开点熔接可使模场直径对光纤熔接损耗的影响降到最低程度。
所以要求光缆生产厂家用同一批次的裸纤,按要求的光缆长度连续生产,在每盘上顺序编号,并分别标明A (红色)、B (绿色)端,不得跳号。
架设光缆时需按编号沿确龙的路由顺序布放,并保证前盘光缆的B端要和后一盘光缆的A端相连,从而保证接续时两光纤端而模场直径基本相同,使熔接损耗值达到最小。
光缆接续与测试光缆接续与测试光缆制造和运输时,受各种条件的限制,不可能制造的过长,施工中受地形条件的限制也不能敷设的过长,要按实际情况分段敷设。
另外,要根据用户的需要架光缆要进行分线。
在施工中要把这些光缆段连接起来,就需要进行光缆芯线接续工作,施工中应尽量减少接头,因为每一个接续点都是一个可能出现的障碍点,并增加了衰耗,因此,接续后的电缆要进行各种传输参数的测试,以求其能保持低的和稳定的传输损耗,避免或减少接头故障。
从而满足通信设备的要求。
可见,光缆的接续与测试工作是确保工程质量的重要环节之一。
一、光缆接线应符合以下规定1、缆接续前应核对光缆程式、接头位置,并根据接头预留长度的要求留足光缆。
2、核对光缆的端别,检查两边光缆的光纤质量,合格后方可进行接续。
3、光缆接续必须认真执行操作工艺的要求。
4、光缆接续工具、材料、光缆接续环境必须清洁,严禁露天作业。
5、光纤接续严禁用刀片去除一次涂层或用火焰法制备端面。
6、对填充型光缆,接续时应采用专用清洁济去除填充物,禁止用汽油清洗。
7、光缆接续应连续作业,不得让光缆受潮,以确保接续质量,使光缆接头的平均损耗达到设计文件的规定。
二、光缆接续1、光缆接续的基本要求⑴光缆接续部位应有良好的水密、气密性能。
⑵光缆接头装置与光缆外护套连接部位既要密封良好,又要保持足够的机械强度,且光缆不发生变形。
⑶光缆接续部位应避免光纤受力。
⑷光缆接头装置外形应完整美观,内部整齐,符合施工设计和相关工艺要求。
2、光缆接头盒的要求⑴有良好的水密、气密性能和坚固性。
⑵连接方式具有通用性,原则上适用于不同类型,不同安装方式的光缆接续。
⑶连接部位机械强度不低于光缆机械强度的70%,光缆无变形。
⑷施工操作应保证光纤、光缆的质量安全。
3、光缆接续的工艺流程光缆接续准备光缆开剥光缆金属构件的电气测试光缆接头盒组装光缆金属构件的连接或相应处置光纤接续第四节光缆接续与测试光缆制造和运输时,受各种条件的限制,不可能制造的过长,施工中受地形条件的限制也不能敷设的过长,要按实际情况分段敷设。
光缆接续操作要求和评分办法光缆接续操作要求一、考核前准备工作1、操作人员应检查仪表机具、材料及其它附件是否齐全;2、准备工作完成后需报告;二、时间要求1、接续总时限:报考6级的人员时间为35分钟,超过40分钟停止计时;报考5级的人员时间为30分钟,超过35分钟停止计时;报考4级的人员时间为50分钟,超过55分钟停止计时;报考3级的人员时间为45分钟,超过50分钟停止计时;注:报考5-6级的人员只需熔接6根纤芯,报考3-4级的人员需熔接12根纤芯2、操作中可有一人帮助剥除外护层,其余时间为单人操作。
3、评判人员应在选手准备工作就绪和全部操作结束时(参赛人员举手示意)宣布开始和停止计时;4、在规定时限内每提前1分钟加0.5分,加分最高不超5分,每超时1分钟扣1分,扣分最高不超5分,不满1分钟不计。
总时间达到各层级规定的时间则停止操作,此时,除扣超时分外,没完成的项目按相应的条款扣分。
三、光缆开剥及安装要求1、开剥光缆120±10cm要求切口平整,无毛刺,未伤及松套管,清洗光缆;2、所有填充物与缆口距离小于等于0.5CM;3、开剥松套管应留适当长度,距扎带1.5±0.5cm,松套管开剥后清洗裸光纤不得少于2次;4、固定加强芯,加强芯出固定螺丝中心1±0.5cm;5、光缆的安装应严格按光缆接续盒安装说明操作;四、光纤接续要求:1、熔接前需认真核对管序及纤序,以避免出现错管或错纤;2、确保熔接质量,光纤熔接纤芯损耗应小于0.1dB;3、接续过程中必须爱护仪表,熔接机必须至于操作台上,光纤熔接后出现损耗估值方可复位取纤,不得在开着防风盖的情况下进行其它无关的操作。
4、每根热缩管只能套1根纤芯, 热熔只能逐根进行,保证热缩管热缩后质量。
5、热缩后管内无气泡、无杂质、两端无喇叭口;裸纤位于热熔管中间位置,左右无明显偏差(涂覆层被热缩每端不少于8mm)。
6、光纤熔接前人为裁断或伤及光纤不得超过15CM,五、盘纤1、光缆盘纤,盘纤弯曲半径不小于37.5毫米;2、热熔管应固定稳固,光纤盘纤自然平顺(胶带不能超过2道);3、光纤盘好后盘纤板应固定牢固,不得出现松动;六、封盒1、封盒前应对接头盒内部及边槽进行清洁。
光纤光缆熔接技术规范光纤光缆熔接技术规范江门市新会区光域光纤通讯技术有限公司光纤光缆工程熔接技术规范一、熔接、测试设备:1、藤仓FSM-50s光纤熔接机●适用光纤:sm(单模),mm(多模),ds(色散位移),nz-ds(非零色散位移)●光纤切割长度:外包层直径250um:8to16mm外包层直径介于250um-1000um16mm(使用可选组件并经过校正:8to16mm)●实际熔接损耗:标准0.02dbsmfiber;标准0.01dbmmfiber;标准0.04dbdsfiber●光纤规格符合itu-tg.652,g.651andg.653并进行分别测量,方法符合itu-tandiec规定的标准●熔接时间:平均9秒(标准sm);加热时间:平均35秒;●回损>>60db;熔接损耗估算、纤心轴位移,纤心变形andmfd误差(模场直径)●衰减熔接方式:自动衰减模式:0.1dbto15db(0.1dbstep);手动衰减模式:0.8umto20.0um(0.1umstep)●熔接结果存储:最近20__熔接结果存储并包含损耗估算、所选择熔接模式、日期、熔接条件以及注释;●光纤放大倍数:147(x/y同时观测)or295(超大放大倍数)●工作条件:海拔0to5,000m,湿度0to95%rh,工作温度-10to50°c;●机械特性验证:约2n(标准)/约4.4n(可选)●可用保护管长度:60mm、40mmand微型保护管;滑入式电源组件交流适配器adc-11:100to240vac●电池:btr-06s:dc13.2v,4.5ah,可熔接/加热最少60次;btr-06l:dc13.2v,9.0ah,可熔接/加热最少120次。
●防风最大风力:15m/s;尺寸150(w)×150(d)×150w(h);●重量2.3kg2、PK7500便携式光时域反射仪主要测试功能:单根光纤和光缆的衰耗;光连接器和光纤接头的损耗;光缆、光纤及光缆线路的长度;光纤连接器、光纤接头和光纤断点的位置。
