振荡器习题解答

晶体振荡器基础知识单选题100道及答案解析1. 晶体振荡器的核心部件是（）A. 晶体B. 电容C. 电感D. 电阻答案：A解析：晶体振荡器中起关键作用的是晶体，其具有稳定的谐振频率。

2. 晶体振荡器的主要优点是（）A. 频率稳定度高B. 输出功率大C. 成本低D. 易于调试答案：A解析：晶体振荡器相比其他振荡器，最突出的优点就是频率稳定度高。

3. 晶体在振荡器中起到（）A. 放大作用B. 选频作用C. 滤波作用D. 调制作用答案：B解析：晶体的特性使其在振荡器中主要起到选频作用，确定振荡频率。

4. 常见的晶体振荡器类型不包括（）A. 皮尔斯振荡器B. 考毕兹振荡器C. 哈特莱振荡器D. 克拉泼振荡器答案：C解析：哈特莱振荡器不是常见的晶体振荡器类型。

5. 晶体振荡器的频率取决于（）A. 晶体的尺寸B. 晶体的材料C. 晶体的切割方式D. 以上都是答案：D解析：晶体的尺寸、材料和切割方式都会影响其振荡频率。

6. 以下哪种因素对晶体振荡器的频率稳定性影响最小（）A. 温度B. 电源电压C. 负载电容D. 布线电感答案：D解析：布线电感对晶体振荡器频率稳定性的影响相对较小，温度、电源电压和负载电容的影响较大。

7. 晶体振荡器输出的波形通常是（）A. 正弦波B. 方波C. 三角波D. 锯齿波答案：A解析：晶体振荡器一般输出正弦波。

8. 为提高晶体振荡器的频率，可采取的方法是（）A. 减小晶体的负载电容B. 增大晶体的负载电容C. 增加晶体的串联电阻D. 减少晶体的串联电阻答案：A解析：减小晶体的负载电容可以提高晶体振荡器的频率。

9. 晶体振荡器的起振条件是（）A. 环路增益大于1B. 环路增益小于1C. 环路增益等于1D. 环路增益为0答案：A解析：环路增益大于1 是振荡器起振的条件。

10. 晶体振荡器的相位平衡条件是（）A. 反馈信号与输入信号同相B. 反馈信号与输入信号反相C. 反馈信号超前输入信号90 度 D. 反馈信号滞后输入信号90 度答案：A解析：相位平衡条件要求反馈信号与输入信号同相。

思考题与习题5.1 振荡器是一个能自动将直流电源提供的能量能量转换成交流能量的转换电路，所以说振荡器是一个能量转换器。

5.2 振荡器在起振初期工作在小信号甲类线性状态，因此晶体管可用小信号微变等效电路进行简化，达到等幅振荡时，放大器进入丙类工作状态。

5.3 一个正反馈振荡器必须满足三个条件：起振条件、平衡条件、稳定条件（3）正弦波振荡器的振幅起振条件是；T=A k f >1相位起振条件是2f T A k n ϕϕϕπ=+=;正弦波振荡器的振幅平衡条件是：T=A k f =1,相位平衡条件是：2f T A k n ϕϕϕπ=+=；正弦波振荡器的振幅平衡状态的稳定条件是：0i iAiV V T V =∂<∂，相位平衡状态的稳定条件是:0oscT ωωϕω=∂<∂。

5.4 LC 三点式振荡器电路组成原则是与发射极相连接的两个电抗元件必须性质相同，而不与发射极相连接的电抗元件与前者必须性质相反，且LC 回路满足0ce be cb x x x ++=的条件。

5.5 从能量的角度出发，分析振荡器能够产生振荡的实质。

解：LC 振荡回路振荡在进行电能、磁能相互转换的过程中的能量损耗，由正反馈网络提供补偿，将直流电源提供的直流能量转换为交流输出。

5.6 为何在振荡器中，应保证振荡平衡时放大电路有部分时间工作在截止状态，而不是饱和状态？这对振荡电路有何好处？ 解：之所以将振荡平衡时放大电路有部分时间工作在截止状态，而不是饱和状态是因为在截止状态集电极电流小，功率损耗低。

这样可以保证振荡管安全工作。

5.7 若反馈振荡器满足起振和平衡条件，则必然满足稳定条件，这种说法是否正确？为什么？解：不正确。

因为满足起振条件和平衡条件后，振荡由小到大并达到平衡。

但当外界因素（温度、电源电压等）变化时，平衡条件受到破坏。

若不满足稳定条件，振荡起就不会回到平衡状态，最终导致停振。

5.8 分析图5.2.1(a)电路振荡频率不稳定的具体原因？解：电路振荡频率不稳定的具体原因是晶体管的极间电容与输入、输出阻抗的影响，电路的工作状态以及负载的变化，再加上互感耦合元件分布电容的存在，以及选频回路接在基极回路中，不利于及时滤除晶体管集电极输出的谐波电流成分，使电路的电磁干扰大，造成频率不稳定。

振荡器习题及答案振荡器习题及答案振荡器是电子电路中常见的一种设备，用于产生稳定的信号波形。

在电子学的学习中，振荡器是一个重要的概念，也是一个常见的习题。

本文将介绍一些关于振荡器的习题，并提供相应的答案，希望能够帮助读者更好地理解和应用振荡器的原理。

习题一：简单振荡器电路考虑一个简单的振荡器电路，由一个放大器和一个反馈电路组成。

放大器的增益为A，反馈电路的增益为β。

假设放大器的输入信号为Vin，输出信号为Vout。

请回答以下问题：1. 当输入信号为零时，输出信号会如何变化？2. 当输入信号为正弦波时，输出信号会如何变化？3. 当输入信号为方波时，输出信号会如何变化？答案：1. 当输入信号为零时，输出信号会在一定的延迟后开始出现，并逐渐增大，直到达到稳定状态。

这是因为反馈电路会将一部分输出信号反馈到放大器的输入端，形成正反馈，从而使输出信号持续增大。

2. 当输入信号为正弦波时，输出信号会在一定的延迟后开始出现，并形成稳定的正弦波形。

这是因为反馈电路会将一部分输出信号反馈到放大器的输入端，使得输出信号与输入信号同频率，并且幅度逐渐增大，直到达到稳定状态。

3. 当输入信号为方波时，输出信号会出现频率较高的谐波成分，并且幅度逐渐减小，直到达到稳定状态。

这是因为方波信号包含多个频率成分，反馈电路会将这些频率成分放大并输出，但是由于放大器的带宽限制，高频成分的增益较低，因此输出信号的幅度会逐渐减小。

习题二：振荡器的稳定条件考虑一个RC振荡器电路，由一个放大器和一个RC网络组成。

假设放大器的增益为A，RC网络的时间常数为τ。

请回答以下问题：1. 当RC网络的时间常数τ增大时，振荡器的频率会如何变化？2. 当放大器的增益A增大时，振荡器的频率会如何变化？3. 当RC网络的时间常数τ和放大器的增益A同时增大时，振荡器的频率会如何变化？答案：1. 当RC网络的时间常数τ增大时，振荡器的频率会减小。

这是因为时间常数τ决定了RC网络的响应速度，当时间常数增大时，RC网络的响应速度变慢，从而使得振荡器的频率减小。

第4章 正弦波振荡器4.1 分析图P4.1所示电路，标明次级数圈的同名端，使之满足相位平衡条件，并求出振荡频率。

[解] (a) 同名端标于二次侧线圈的下端601260.87710Hz 0.877MHz 2π2π3301010010f LC--===⨯=⨯⨯⨯(b) 同名端标于二次侧线的圈下端606120.77710Hz 0.777MHz 2π1401030010f --==⨯=⨯⨯⨯(c) 同名端标于二次侧线圈的下端606120.47610Hz 0.476MHz 2π5601020010f --==⨯=⨯⨯⨯4.2 变压器耦合LC 振荡电路如图P4.2所示，已知360pF C =，280μH L =、50Q =、20μH M =，晶体管的fe 0ϕ=、5oe 210S G -=⨯，略去放大电路输入导纳的影响，试画出振荡器起振时开环小信号等效电路，计算振荡频率，并验证振荡器是否满足振幅起振条件。

[解] 作出振荡器起振时开环Y 参数等效电路如图P4.2(s)所示。

略去晶体管的寄生电容，振荡频率等于0612Hz =0.5MHz 2π2π2801036010f LC--==⨯⨯⨯略去放大电路输入导纳的影响，谐振回路的等效电导为5661121042.7μS 502π0.51028010e oe oe o G G G G S S Q Lρω--=+=+=⨯+=⨯⨯⨯⨯⨯由于三极管的静态工作点电流EQ I 为12100.712330.6mA 3.3k EQV I ⨯⎛⎫-⎪+⎝⎭==Ω所以，三极管的正向传输导纳等于/0.6/260.023S fe m EQ T Y g I U mA mV ≈===因此，放大器的谐振电压增益为o muo eiU g A G U -==而反馈系数为f oU j M M F j L LU ωω-=≈=-这样可求得振荡电路环路增益值为60.023203842.710280meg M T A F G L -====⨯ 由于T >1，故该振荡电路满足振幅起振条件。

第六章6.1图P6-1所示，RC 桥式振荡电路中，已知频率为500Hz ，C=0.047μF ，R F 为负温度系数、20k Ω的热敏电阻，试求R 和R1的大小。

解：由于工作频率为500Hz ，所以可选用集成运放LM741。

因提供的热敏电阻为负温度系数，故该电阻应接于R F 的位置。

为了保证起振，要求Ω=<k R R F1021，现取Ω=k .R 861。

根据已知f o 及C ，可求得Ω=⨯⨯⨯π=π=-677610047050021216.C f R o 可取Ω=k .R 86金属膜电阻。

6.2已知RC 振荡电路如图P6.2所示，试求：（1）振荡频率f o =?（2）热敏电阻R t 的冷态阻值，R t 应具有怎样的温度特性？（3）若Rt 分别采用10K Ω和1K Ω固定电阻，试说明输出电压波形的变化。

解：（1）Hz Hz RC f o 9711002.0102.822163=⨯⨯⨯⨯==-ππ（2）R t 应具有正温度系数，R t 冷态电阻Ω=<k R F 521（3）输出波形变化＜3210101110=+=+Ω=Rt R K Rt F 停振 u o=0＞311110111=+=+Ω=Rt R K Rt F u o 为方波6.3 分析图P6.3所示电路，标明二次线圈的同名端，使之满足相位平衡条件，并求出振荡频率。

解：(a)同名端标于二次侧线圈的下端MHz Hz Hz LCf o 877.010877.0103301010021216126=⨯=⨯⨯⨯==--ππ(b)同名端标于二次侧线圈的下端MHz Hz Hz f o 52.11052.11010036010036010140216126=⨯=⨯+⨯⨯⨯=--π(c)同名端标于二次侧线圈的下端MHz Hz Hz f o 476.010476.01020010560216126=⨯=⨯⨯⨯=--π6.4 根据自激振荡的相位条件，判断图P6.4所示电路能否产生振荡，在能振荡的电路中求出振荡频率的大小。

第10章 正弦波振荡器——基本习题解答10.1试用瞬时极性法判别题10.1图各电路能否满足自激振荡的相位条件？假设电路的幅值条件均满足，各电路能否起振？ 解：用瞬时极性法判别如下题 10.1图10.2由集成运算放大器和RC 并联谐振电路组成的振荡器如题10.2图所示，已知R=160k Ω，C=0.01µF 。

试问:（1）若R 1=3k Ω，求满足振荡幅值条件的f R 值; 为了使电路可靠起振， 起振时f R 应比计算值大一些还是小一些？为什么？•fU（2）估算振荡频率0f 。

R题10.2图解：（1）A f =33111=+=⎟⎟⎠⎞⎜⎜⎝⎛+f f R R R 则Ω=k R f 6 31=F & 要可靠起振1>F A f && 起振时fR >6k Ω （2） Hz Hz RC f 1005.991001.0101602121630≈=××××==−ππ10.3设计一个振荡频率为125Hz 的正弦波振荡电路（电容用0.047µF ，并用一个正温度系数10k Ω的热敏电阻作为稳幅元件）。

试画出电路，并标出各电阻阻值。

解：画出电路如题10.3图所示：RR 1：正温度系数的热敏电阻 125210==RCf π即 1.272710312510047.0216Ω=Ω=⇒=××−k R Rπ取Ω=k R f 20 起振时：f R >20k Ω10.4用下列元器件能否构成正弦波振荡电路？（1）16k Ω电阻三只，27k Ω的负温度系数的热敏电阻一只，集成运放一只， 10k Ω电位器一只，0.01µF 电容器两只。

（2）1k Ω、5.1k Ω、15k Ω的电阻各一只， 0.1µF 的电容器两只， 300pF 的电容器一只，变压器一只， 三极管一只。

解:（1）可以，其构成电路如下图所示：16k 0.01 （2） 可以，其构成电路如下图所示：10.5试标出题10.5图中各电路变压器的同名端，使之满足正弦振荡的相位条件。

习题八答案1． 试比较多谐振荡器、单稳态触发器、施密特触发器的工作特点，并说明每种电路的主要用途。

答：多谐振荡器是一种自激振荡电路，不需要外加输入信号，它没有稳定状态，只有两个暂稳态。

暂稳态间的相互转换完全靠电路本身电容的充电和放电自动完成。

改变外接R 、C 定时元件数值的大小，可调节振荡频率。

施密特触发器具有回差特性，它有两个稳定状态，有两个不同的触发电平。

施密特触发器可将任意波形变换成矩形脉冲，输出脉冲宽度取决于输入信号的波形和回差电压的大小。

单稳态触发器有一个稳定状态和一个暂稳态。

输入信号起到触发电路进入暂稳态的作用，其输出脉冲的宽度取决于电路本身 R 、C 定时元件的数值。

改变 R 、C 定时元件的数值可调节输出脉冲的宽度。

多谐振荡器是常用的矩形脉冲产生电路。

施密特触发器和单稳态触发器是两种常用的整形电路。

施密特触发器可用来进行整形、幅度鉴别、构成多谐振荡器等。

单稳态触发器常用于脉冲的延时、定时和整形等。

２．在图8.2所示５５５集成定时器中，输出电压uo 为高电平ＵＯＨ、低电平ＵＯＬ及保持原来状态不变的输入信号条件各是什么？假定ＵＣＯ端已通过0.01μF 接地，u D 端悬空。

答：当1=R 时， TR U <3V CC ，则C 2输出低电平， 1=Q ，OH o U u =。

当1=R 时， TH U >32V CC ，TR U >3V CC ，则C 1输出低电平、C 2输出高电平，1=Q 、0=Q ，OL o U u =。

当1=R 时， TH U <32V CC，TR U >3V CC ，则C 1C 2输出均为高电平，基本RS 触发器保持原来状态不变，因此o u 保持原来状态不变。

３．在图8.3所示多谐振荡器中，欲降低电路振荡频率，试说明下面列举的各种方法中，哪些是正确的，为什么？1） 加大R 1的阻值； 2） 加大R 2的阻值； 3） 减小C 的容量。

答：根据式（8-2）()ln221121C R R T f +==可知，1）2）两种方法是正确的。

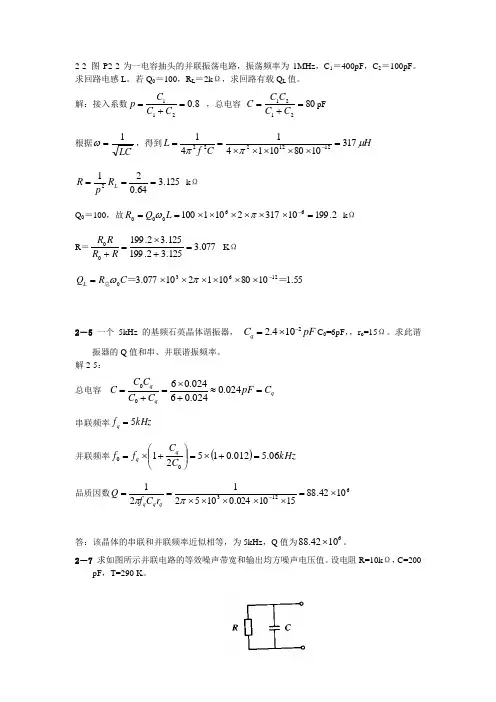

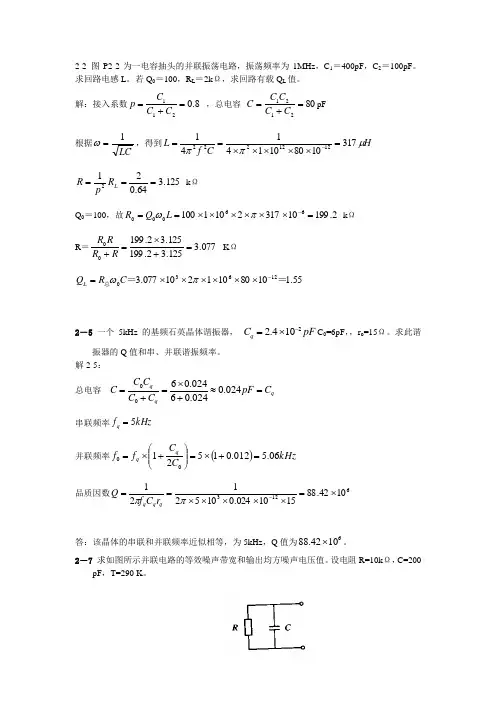

2-2 图P2-2为一电容抽头的并联振荡电路，振荡频率为1MHz ，C 1＝400pF ，C 2＝100pF 。

求回路电感L 。

若Q 0＝100，R L ＝2k Ω，求回路有载Q L 值。

解：接入系数8.0211=+=C C C p ，总电容 802121=+=C C CC C pF根据LC1=ω，得到H C f L μππ317108010141411212222=⨯⨯⨯⨯⨯==- 125.364.0212===L R p R k Ω Q 0＝100，故2.19910317210110066000=⨯⨯⨯⨯⨯⨯==-πωL Q R k ΩR ＝077.3125.32.199125.32.19900=+⨯=+R R R R K Ω55.11080101210077.312630＝＝总-⨯⨯⨯⨯⨯⨯=πωC R Q L2－5 一个5kHz 的基频石英晶体谐振器， pF C q 2104.2-⨯=C 0=6pF ，，r o =15Ω。

求此谐振器的Q 值和串、并联谐振频率。

解2-5： 总电容q qq C pF C C C C C =≈+⨯=+=024.0024.06024.0600串联频率kHz f q 5= 并联频率()kHz C C f f q q 06.5012.0152100=+⨯=⎪⎪⎭⎫⎝⎛+⨯= 品质因数61231042.881510024.01052121⨯=⨯⨯⨯⨯⨯==-ππq q q r C f Q答：该晶体的串联和并联频率近似相等，为5kHz ，Q 值为61042.88⨯。

2－7 求如图所示并联电路的等效噪声带宽和输出均方噪声电压值。

设电阻R=10k Ω，C=200pF ，T=290 K 。

题2－7图 解2-7：网络传输函数为cRj c j R cj j H ωωωω+=+=11)/1(/1)(1)(max 0==ωj H HkHz RC t CRH df cR H dfj H B n125)(arctan 21)(11)(02002202==+==∞∞∞⎰⎰ωπωω V H kTRB U n n μ865.194202==答：电路的等效噪声带宽为125kHz ，和输出均方噪声电压值为19.865μV2.2－10 接收机等效噪声带宽近似为信号带宽，约 10kHz ，输出信噪比为 12 dB ，要求接收机的灵敏度为 1PW ，问接收机的噪声系数应为多大？解2-10： 根据已知条件答：接收机的噪音系数应为32dB 。

第9章 集成振荡电路习题解答【9-1】判断下列说法是否正确。

1.只要具有正反馈，电路就一定能产生振荡。

（ 否，还要看幅度平衡条件。

）2.只要满足正弦波振荡电路的相位平衡条件，电路就一定振荡。

（ 否，还要看幅度平衡条件。

）3.凡满足振荡条件的反馈放大电路就一定能产生正弦波振荡。

（ 否，需要有选频网络。

）4.正弦波振荡电路自行起振荡的幅值条件是1=F A 。

（ 否，应1AF> ） 5.正弦波振荡电路维持振荡的条件时F A =-1。

（ 否）6.在反馈电路中，只要有LC 谐振电路，就一定能产生正弦波振荡。

（ 否，还需 要有正反馈）7.对于LC 正弦波振荡电路，若已满足相位平衡条件，则反馈系数越大越容易起振。

（ 是，反馈系数决定振荡的幅度条件）【9-2】在题图9-2所示的三个电路中，应如何进一步连接，才能成为正弦波振荡电路？ 解：图(a)，①接④；②接⑤；③接地。

图(b)，①接⑤；②接⑥；⑦接④；③接⑧。

图(c)，①接④；②接⑤；③接⑥。

o④③EE+V 21L L C(b)④③L(c)图9-2 题9-2电路图【9-3】为了使题图9-3中各电路能够产生正弦波振荡，请将图中j、k、m、n、 p各点正确连接。

+VCC+VCC332kp2(a)图9-3 题9-3电路图解：正确连线分别见解图9-3中的(d)、(e)、(f)，晶体呈电感性。

+V CCC32解图9-3 题9-3的解【9-4】根据相位平衡条件判断题图9-4所示各电路是否能产生正弦波振荡？并说明理由。

图中的二极管有何作用?u o图9-4 题9-4电路图解：此电路是RC文氏桥振荡器，R w调节电路增益略大于3，保证起振和不产生大的失真。

二极管VD1、VD2起稳幅作用。

当振幅增大时，二极管因非线性正向导通电阻减少，负反馈增强，限制了振幅继续增长；反之，当振幅减少时，二极管因非线性正向导通电阻加大，负反馈减弱，防止振幅继续下降，起到自动稳幅的作用。

【9-5】电路如题图9-5所示。

5-2. 图题4-10所示是实用晶体振荡线路，试画出它们的高频等效电路，并指出它们是哪一种振荡器。

晶体在电路中的作用分别是什么？K20K6.5(a) (b) 图题4-10解：两个晶体振荡电路的高频等效电路如图4-22所示。

图(a)为并联型晶体振荡器，晶体在电路中的作用是：晶体等效为电感元件；图(b)为串联型晶体振荡，工作在晶体的串联谐振频率上，晶体等效为短路元件。

20Hμ7.H(a) (b) 图4-22 高频等效电路补充思考题：如果将H μ7.4电感改为H μ6.0，电路有什么变化？图(a)中的 4.7μH 与电容330pF 并联组成一个电抗电路，其谐振频率为:MHz LCf 04.410330107.421211260=⨯⨯⨯==--ππ。

对于MHz 5的晶体，由于是组成并联型晶体振荡器，在晶体工作于基波频率5MHz 时，H μ7.4与pF 330并联等效为容抗，满足三点式振荡器的相位平衡条件，即电路振荡频率于晶体的基数MHz 5。

若H μ7.4电感改为H μ6.0，则H μ6.0与pF 330并联谐振频率为：MHz LCf 32.1110330106.021211260=⨯⨯⨯==--ππ。

此并联回路对晶体的基频MHz 5等效为电感，不满足be ce X X ,同电抗性质的要求，不会产生MHz 5振荡。

然而对三次谐波MHz 15来说，并联回路等效为电容，满足be ce X X ,同为电容，故振荡于三次谐波MHz 15，称为三次泛音晶体振荡器。

5-5晶体振荡电路如图P4.12所示，试画出该电路的交流通路；若1f 为11C L 的谐振频率，2f 为22C L 的谐振频率，试分析电路能否产生自激振荡。

若能振荡，指出振荡频率与1f 、2f 之间的关系。

图P4.12 解：该电路的简化交流通路如图P4.12(s)所示，图P4.12(s)电路可以构成并联型晶体振荡器。

若要产生振荡，要求晶体呈感性， 11C L 和22C L 呈容性。

题目编号:14578 知识点:17正弦波振荡器题型:单项选择题难度:中振荡器之所以能获得单一频率的正弦波输出电压，是依靠了振荡器中的( )。

A. 选频环节B.正反馈环节C. 基本放大电路环节【答案】A======================================================================题目编号:14579 知识点:17正弦波振荡器题型:单项选择题难度:中自激正弦振荡器是用来产生一定频率和幅度的正弦信号的装置，此装置之所以能输出信号是因为〔〕。

A. 有外加输入信号B. 满足了自激振荡条件C. 先施加输入信号激励振荡起来，然后去掉输入信号【答案】B======================================================================题目编号:14580 知识点:17正弦波振荡器题型:单项选择题难度:中一个振荡器要能够产生正弦波振荡，电路的组成必须包含〔)。

A. 放大电路，负反馈电路B. 负反馈电路、选频电路C. 放大电路、正反馈电路、选频电路【答案】C======================================================================题目编号:14581 知识点:17正弦波振荡器题型:单项选择题难度:中振荡电路的幅度特性和反馈特性如图所示，通常振荡幅度应稳定在〔〕。

A. O 点B.A 点C.B 点D.C 点Uomfm【答案】C======================================================================题目编号:14582 知识点:17正弦波振荡器题型:单项选择题难度:中反馈放大器的方框图如图所示，当= 0 时，要使放大器维持等幅振荡，其幅度条件是〔〕。

A. 反馈电压要大于所需的输入电压B.反馈电压要等于所需的输入电压C. 反馈电压要小于所需的输入电压【答案】B======================================================================题目编号:14583 知识点:17正弦波振荡器题型:单项选择题难度:中一个正弦波振荡器的开环电压放大倍数为，反馈系数为，该振荡器要能自行建立振荡，其幅值条件必须满足〔〕。

第一章 信号发生电路题4.1.1 一个负反馈放大器产生自激振荡的相位条件为πϕ)12(+=n AF ，而正弦振荡器中的相位平衡条件是πϕn AF 2=，这里有无矛盾？题4.1.2 振荡器的幅度平衡条件为1=F A&&，而起振时，则要求1>F A &&，这是为什么？ 题4.1.3 RC 桥式正弦振荡器如图题4.1.3所示，其中二极管在负反馈支路内起稳幅作用。

（1） 试在放大器框图A 内填上同相输入端（+）和反相输入端（—）的符号，若A 为μA741型运放，试注明这两个输入端子的管脚号码。

（2） 如果不用二极管，而改用下列热敏元件来实现稳幅：（a ）具有负温度系数的热敏电阻器；（b ）具有正温度系数的钨丝灯泡。

试挑选元件（a ）或（b ）来替代图中的负反馈支路电阻（R 1或R 3），并画出相应的电路图。

解：(1) RC 桥式正弦振荡器中，由于RC 串并联网络在f=f o 时，其相移φAF =0，为满足相位条件：φAF =φA +φF =0，放大器必须接成同相放大器，因此与RC 串并联网络连接的输入端为(+)，与负反馈支路连接的输入端为(-)，若A 为A741，其管脚号为：反相输入端为2，同相输入端为3。

(2) (a)负温度系数的热敏电阻取代R 3； (b)正温度系数的钨丝灯泡取代R 1。

图题4.1.3题4.1.4 试用相位平衡条件判别图题4.1.4所示各振荡电路。

（1） 哪些可能产生正弦振荡，哪些不能？（注意耦合电容C b 、C e 在交流通路中可视作短路。

）（2） 对哪些不能满足相位平衡条件的电路，如何改变接线使之满足相位平衡条件？（用电路图表示。

）解：(1) 不满足相位平衡条件。

(2) 电路(b)中，通过切环与瞬时极性法，可判断该电路不满足相位平衡条件。

而将反馈信号引入T 1基极时，即可满足相位平衡条件。

(3) 由电路(c)中的瞬时极性可知，该电路满足相位平衡条件。

正弦波振荡器练习题及答案一、选择题1、振荡器的振荡频率取决于。

（）A ．供电电源B ．选频网络C ．晶体管的参数D ．外界环境2、为提高振荡频率的稳定度，高频正弦波振荡器一般选用。

（）A ．LC 正弦波振荡器B ．晶体振荡器C ．RC 正弦波振荡器3、设计一个振荡频率可调的高频高稳定度的振荡器，可采用（）A ．RC 振荡器B ．石英晶体振荡器C ．互感耦合振荡器D ．并联改进型电容三点式振荡器4、串联型晶体振荡器中，晶体在电路中的作用等效于。

( )A ．电容元件B ．电感元件C ．大电阻元件D ．短路线5、振荡器是根据反馈原理来实现的，反馈振荡电路的波形相对较好。

（）A 、正、电感B 、正、电容C 、负、电感D 、负、电容6、振荡器的频率稳定度高。

（）A ．互感反馈B ．克拉泼电路C ．西勒电路D ．石英晶体7、石英晶体振荡器的频率稳定度很高是因为（）A ．低的Q 值B ．高的Q 值C ．小的接入系数D. 大的电阻8、正弦波振荡器中正反馈网络的作用是（）A ．保证产生自激振荡的相位条件B ．提高放大器的放大倍数，使输出信号足够大C ．产生单一频率的正弦波D ．以上说法都不对9、在讨论振荡器的相位稳定条件时，并联谐振回路的Q 值越高，值ω???越大，其相位稳定性（）A 、越好B 、越差C 、不变D 、无法确定10、并联型晶体振荡器中，晶体在电路中的作用等效于( )A ．电容元件B ．电感元件C ．电阻元件D ．短路线11、克拉拨振荡器属于振荡器。

( )A . RC振荡器B .电感三点式振荡器C .互感耦合振荡器D .电容三点式振荡器12、振荡器与放大器的区别是（）A．振荡器比放大器电源电压高B．振荡器比放大器失真小C．振荡器无需外加激励信号，放大器需要外加激励信号D．振荡器需要外加激励信号，放大器无需外加激励信号13、如图所示电路，以下说法正确的是（）A．该电路由于放大器不能正常工作，不能产生正弦波振荡B．该电路由于无选频网络，不能产生正弦波振荡C．该电路由于不满足相位平衡条件，不能产生正弦波振荡D．该电路满足相位平衡条件，可能产生正弦波振荡14、改进型电容三点式振荡器的主要优点是（）A．容易起振B．振幅稳定C．频率稳定度较高D．减小谐波分量15、在自激振荡电路中，下列哪种说法是正确的（）A．LC振荡器、RC振荡器一定产生正弦波B．石英晶体振荡器不能产生正弦波C．电感三点式振荡器产生的正弦波失真较大D．电容三点式振荡器的振荡频率做不高16、利用石英晶体的电抗频率特性构成的振荡器是（）A．f＝fs时，石英晶体呈感性，可构成串联型晶体振荡器B．f＝fs时，石英晶体呈阻性，可构成串联型晶体振荡器C．fs<f<fp时，石英晶体呈阻性，可构成串联型晶体振荡器< p="">D．fs<f<fp时，石英晶体呈感性，可构成串联型晶体振荡器< p="">17、如图所示是一个正弦波振荡器的原理图，它属于振荡器。

3-1 若反馈振荡器满足起振和平衡条件，则必然满足稳定条件，这种说法是否正确？为什么？解：否.因为满足起振与平衡条件后，振荡由小到大并达到平衡。

但当外界因素(T 、V CC )变化时，平衡条件受到破坏，若不满足稳定条件，振荡器不能回到平衡状态，导致停振。

3-2 一反馈振荡器，欲减小因温度变化而使平衡条件受到破坏，从而引起振荡振幅和振荡频率的变化，应增大i osc)(V T ∂∂ω和ωωϕ∂∂)(T ，为什么？试描述如何通过自身调节建立新平衡状态的过程（振幅和相位）。

解：由振荡稳定条件知：振幅稳定条件：0)(iAi osc <∂∂VV T ω相位稳定条件：0)(oscT <∂∂=ωωωωϕ若满足振幅稳定条件，当外界温度变化引起V i 增大时，T(ωosc )减小，V i 增大减缓，最终回到新的平衡点。

若在新平衡点上负斜率越大，则到达新平衡点所需V i 的变化就越小，振荡振幅就越稳定。

若满足相位稳定条件，外界因素变化→ωosc ↑→ϕT (ω)↓最终回到新平衡点。

这时，若负斜率越大，则到达新平衡点所需ωosc 的变化就越小，振荡频率就越稳定。

3-3 并联谐振回路和串联谐振回路在什么激励下（电压激励还是电流激励）才能产生负斜率的相频特性？解：并联谐振回路在电流激励下，回路端电压V的频率特性才会产生负斜率的相频特性，如图(a)所示。

串联谐振回路在电压激励下，回路电流I的频率特性才会产生负斜率的相频特性，如图(b)所示。

3-5 试判断下图所示交流通路中，哪些可能产生振荡，哪些不能产生振荡。

若能产生振荡，则说明属于哪种振荡电路。

ωosc ↓ 阻止ωosc增大，解：(a) 不振。

同名端接反，不满足正反馈；(b) 能振。

变压器耦合反馈振荡器；(c) 不振。

不满足三点式振荡电路的组成法则；(d) 能振。

但L2C2回路呈感性，ωosc < ω2，L1C1回路呈容性，ωosc > ω1，组成电感三点式振荡电路。

3-1 若反馈振荡器满足起振和平衡条件，则必然满足稳定条件，这种说法是否正确？为什么？解：否。

因为满足起振与平衡条件后，振荡由小到大并达到平衡。

但当外界因素(T 、V CC )变化时，平衡条件受到破坏，若不满足稳定条件，振荡器不能回到平衡状态，导致停振。

3-2 一反馈振荡器，欲减小因温度变化而使平衡条件受到破坏，从而引起振荡振幅和振荡频率的变化，应增大i osc )(V T ∂∂ω和ωωϕ∂∂)(T ，为什么？试描述如何通过自身调节建立新平衡状态的过程（振幅和相位）。

解：由振荡稳定条件知： 振幅稳定条件：0)(iAi osc <∂∂V V T ω 相位稳定条件：0)(oscT <∂∂=ωωωωϕ 若满足振幅稳定条件，当外界温度变化引起V i 增大时，T(osc )减小，V i 增大减缓，最终回到新的平衡点。

若在新平衡点上负斜率越大，则到达新平衡点所需V i 的变化就越小，振荡振幅就越稳定。

若满足相位稳定条件，外界因素变化osc T ()最终回到新平衡点。

这时，若负斜率越大，则到达新平衡点所需osc 的变化就越小，振荡频率就越稳定。

3-3 并联谐振回路和串联谐振回路在什么激励下（电压激励还是电流激励）才能产生负斜率的相频特性？解：并联谐振回路在电流激励下，回路端电压V&的频率特性才会产生负斜率的相频特性，如图(a)所示。

串联谐振回路在电压激励下，回路电流I &的频率特性才会产生负斜率的相频特性，如图(b)所示。

3-5 试判断下图所示交流通路中，哪些可能产生振荡，哪些不能产生振荡。

若能产生振荡，则说明属于哪种振荡电路。

解：(a)不振。

同名端接反，不满足正反馈；(b)能振。

变压器耦合反馈振荡器；(c)不振。

不满足三点式振荡电路的组成法则；(d)能振。

但L 2C 2回路呈感性，osc <2，L 1C 1回路呈容性，osc >1，组成电感三点式振荡电路。

(e)能振。
