单片机原理及应用第四章课后题答案

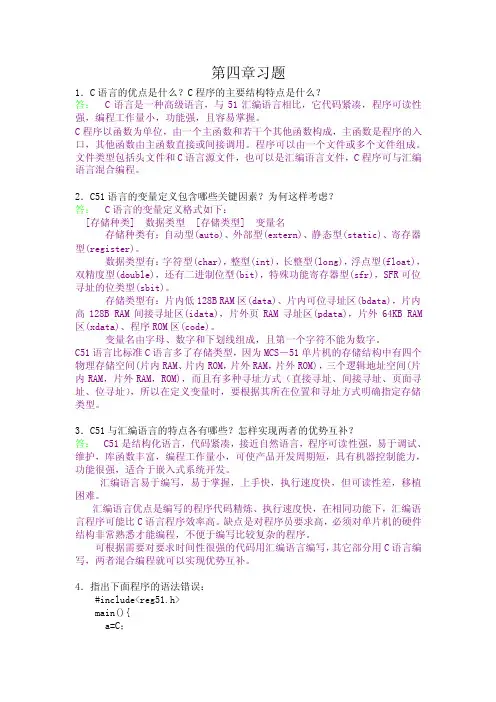

第四章习题1．C语言的优点是什么？C程序的主要结构特点是什么？答：C语言是一种高级语言，与51汇编语言相比，它代码紧凑，程序可读性强，编程工作量小，功能强，且容易掌握。

C程序以函数为单位，由一个主函数和若干个其他函数构成，主函数是程序的入口，其他函数由主函数直接或间接调用。

程序可以由一个文件或多个文件组成。

文件类型包括头文件和C语言源文件，也可以是汇编语言文件，C程序可与汇编语言混合编程。

2．C51语言的变量定义包含哪些关键因素？为何这样考虑？答：C语言的变量定义格式如下：[存储种类] 数据类型[存储类型] 变量名存储种类有：自动型(auto)、外部型(extern)、静态型(static)、寄存器型(register)。

数据类型有：字符型(char)，整型(int)，长整型(long)，浮点型(float)，双精度型(double)，还有二进制位型(bit)，特殊功能寄存器型(sfr)，SFR可位寻址的位类型(sbit)。

存储类型有：片内低128B RAM区(data)、片内可位寻址区(bdata)，片内高128B RAM间接寻址区(idata)，片外页RAM寻址区(pdata)，片外64KB RAM 区(xdata)、程序ROM区(code)。

变量名由字母、数字和下划线组成，且第一个字符不能为数字。

C51语言比标准C语言多了存储类型，因为MCS－51单片机的存储结构中有四个物理存储空间(片内RAM、片内ROM，片外RAM，片外ROM)，三个逻辑地址空间(片内RAM，片外RAM，ROM)，而且有多种寻址方式（直接寻址、间接寻址、页面寻址、位寻址），所以在定义变量时，要根据其所在位置和寻址方式明确指定存储类型。

3．C51与汇编语言的特点各有哪些？怎样实现两者的优势互补？答： C51是结构化语言，代码紧凑，接近自然语言，程序可读性强，易于调试、维护，库函数丰富，编程工作量小，可使产品开发周期短，具有机器控制能力，功能很强，适合于嵌入式系统开发。

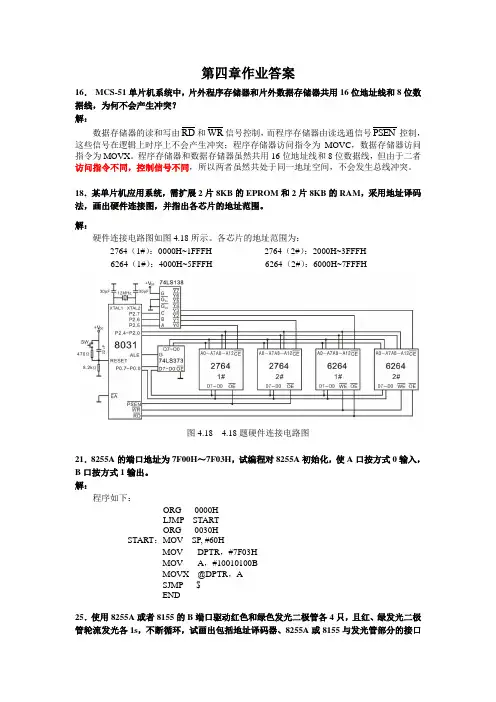

第四章作业答案16．MCS-51单片机系统中，片外程序存储器和片外数据存储器共用16位地址线和8位数据线，为何不会产生冲突？解：数据存储器的读和写由RD和WR信号控制，而程序存储器由读选通信号PSEN控制，这些信号在逻辑上时序上不会产生冲突；程序存储器访问指令为MOVC，数据存储器访问指令为MOVX。

程序存储器和数据存储器虽然共用16位地址线和8位数据线，但由于二者访问指令不同，控制信号不同，所以两者虽然共处于同一地址空间，不会发生总线冲突。

18．某单片机应用系统，需扩展2片8KB的EPROM和2片8KB的RAM，采用地址译码法，画出硬件连接图，并指出各芯片的地址范围。

解：硬件连接电路图如图4.18所示。

各芯片的地址范围为：2764（1#）：0000H~1FFFH 2764（2#）：2000H~3FFFH6264（1#）：4000H~5FFFH 6264（2#）：6000H~7FFFH图4.18 4.18题硬件连接电路图21．8255A的端口地址为7F00H～7F03H，试编程对8255A初始化，使A口按方式0输入，B口按方式1输出。

解：程序如下：ORG 0000HLJMP STARTORG 0030HSTART：MOV SP, #60HMOV DPTR，#7F03HMOV A，#10010100BMOVX @DPTR，ASJMP $END25．使用8255A或者8155的B端口驱动红色和绿色发光二极管各4只，且红、绿发光二极管轮流发光各1s，不断循环，试画出包括地址译码器、8255A或8155与发光管部分的接口电路图，并编写控制程序。

解：使用8255A，电路连接图如图4.25所示。

图4.25 4.25题硬件连接电路图其中，PB0～PB3接红色发光二极管，PB4～PB7接绿色发光二极管。

设MCS-51单片机主频为12MHz。

程序如下：ORG 0000HLJMP STARTORG 0030HSTART：MOV SP, #60HMOV DPTR, #7FFFH ; 数据指针指向8255A控制口MOV A, #80HMOVX @DPTR, A ; 工作方式字送8255A控制口MOV DPTR, #7FFDH ; 数据指针指向8255A 的B口MOV A, #0FH ; 置红色发光二极管亮LP1：MOVX @DPTR, A ; 置红色发光二极管亮LCALL DELAY ; 调用1S延时子程序CPL A ; 置发光二极管亮反色SJMP LP1 ; 循环执行DELAY：MOV R7，#10 ; 1s延时子程序D1：MOV R6，#200D2：MOV R5，#248D3：NOPDJNZ R5，D3DJNZ R6，D2DJNZ R7，D1RETEND采用定时器T0方式1中断实现1s定时。

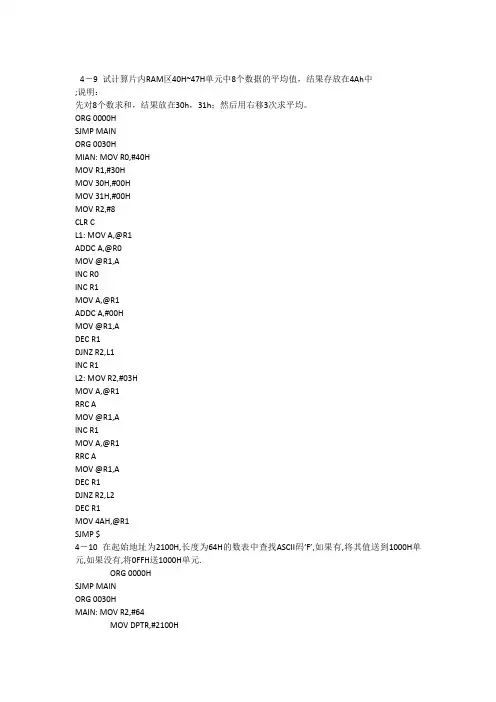

4－9 试计算片内RAM区40H~47H单元中8个数据的平均值，结果存放在4Ah中;说明：先对8个数求和，结果放在30h，31h；然后用右移3次求平均。

ORG 0000HSJMP MAINORG 0030HMIAN: MOV R0,#40HMOV R1,#30HMOV 30H,#00HMOV 31H,#00HMOV R2,#8CLR CL1: MOV A,@R1ADDC A,@R0MOV @R1,AINC R0INC R1MOV A,@R1ADDC A,#00HMOV @R1,ADEC R1DJNZ R2,L1INC R1L2: MOV R2,#03HMOV A,@R1RRC AMOV @R1,AINC R1MOV A,@R1RRC AMOV @R1,ADEC R1DJNZ R2,L2DEC R1MOV 4AH,@R1SJMP $4－10 在起始地址为2100H,长度为64H的数表中查找ASCII码’F’,如果有,将其值送到1000H单元,如果没有,将0FFH送1000H单元.ORG 0000HSJMP MAINORG 0030HMAIN: MOV R2,#64MOV DPTR,#2100HL2: MOVX A,@DPTRCJNE A,#’F’,L1MOV DPTR,#1000HMOV A,#00HMOVX @DPTR,ASJMP LASTL1: INC DPTRDJNZ R2,L2MOV A,#0FFHMOVX @DPTR,ALAST: SJMP $4－11 试编写将片内40H~60H 单元中的内容传送到外部RAM以2000h为首地址的存放区域中，并将原数据全部清零。

ORG 0000HSJMP MAINORG 0030HMIAN: MOV R0,#40HMOV DPTR,#2000HMOV R1,#20HL1: MOV A,@R0MOVX @DPTR,AMOV @R0,#00HINC R0INC DPTRDJNZ R1,L1SJMP $4－12 编写，内部RAM50H‐59H 10个单元内容的平均值，并存放在5AH单元。

《单片机原理与应用开发技术》第四章习题答案（P90-91）：4. 每条语句分析如下：POP DPH ;(DPH)=0FFH,(SP)=41HPOP DPL ;(DPL)=0FFH,(SP)=40HMOV DPTR,#3000H ;(DPTR)=3000HRL A ;左移,(A)=04HMOV B,A ;(B)=04HMOVC A,@A+DPTR ;(A)=50HPUSH ACC ;(SP)=41H,(41H)=50HMOV A,B ;(A)=04HINC A ;(A)=05HMOVC A,@A+DPTR ;(A)=80HPUSH ACC ;(SP)=42H,(42H)=80HRET ;(PC15~8)=80H,(SP)=41H,(PC7~0)=50H,(SP)=40H ORG 3000HDB 10H,80H,30H,80H,50H,80H所以，A=80H，SP=40H，(41H)=50H，(42H)=80H，PC=8050H。

8.先把2000H~20FFH（共256个字节单元）内容移至3000H~20FFH处，一共循环了256次，再单独地把2100H内容移至3100H处。

因为前256个单元的源地址和目标地址的高八位都是从20##H移至30##H，所以此时只需要修改低八位即可。

而2100H（共1个字节单元）内容移至3100H，高八位是从21##H 到31##H，单独处理。

DPL EQU 82HDPH EQU 83HMOV R2,#00HMOV DPL,#00HLOOP: MOV DPH,#20H ;移2000H~20FFH内容，共循环256次MOVX A,@DPTRMOV DPH,#30HMOVX @DPTR,AINC DPTRDJNZ R2,LOOPMOV DPTR,#2100H ;单独移动2100H内容至3100HMOVX A,@DPTRMOV DPTR,#3100HMOVX @DPTR,ARET9.MOV R0,#40H ;放首址MOV R2,#0AH ;设置循环次数MOV 30H,#00H ;三个单元内容清零MOV 31H,#00HMOV 32H,#00HSTART: CLR C ;CY位清零CJNE @R0,#00H,LOOP1 INC 30H ;为零，加一SJMP NEXTLOOP1: MOV 2FH,@R0JB 7FH,LOOP2INC 31H ;CY=0,正数，加一SJMP NEXTLOOP2: INC 32H ;CY=1,负数，加一NEXT: INC R0 ;下一个数DJNZ R2,STARTRET。

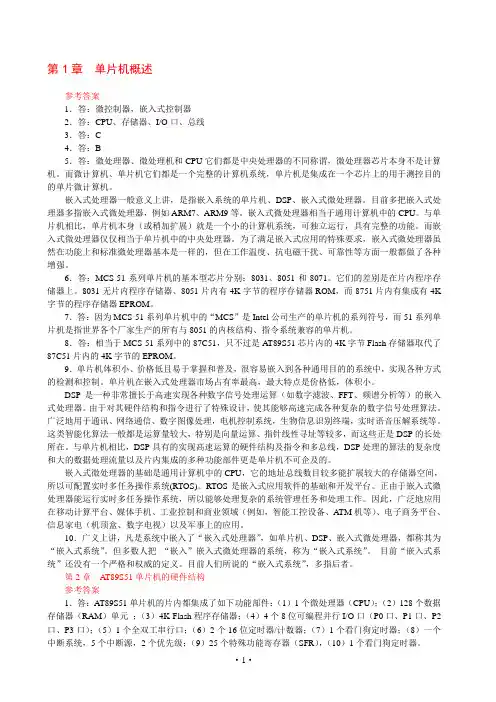

第1章单片机概述参考答案1．答：微控制器，嵌入式控制器2．答：CPU、存储器、I/O口、总线3．答：C4．答：B5．答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。

而微计算机、单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机。

嵌入式处理器一般意义上讲，是指嵌入系统的单片机、DSP、嵌入式微处理器。

目前多把嵌入式处理器多指嵌入式微处理器，例如ARM7、ARM9等。

嵌入式微处理器相当于通用计算机中的CPU。

与单片机相比，单片机本身（或稍加扩展）就是一个小的计算机系统，可独立运行，具有完整的功能。

而嵌入式微处理器仅仅相当于单片机中的中央处理器。

为了满足嵌入式应用的特殊要求，嵌入式微处理器虽然在功能上和标准微处理器基本是一样的，但在工作温度、抗电磁干扰、可靠性等方面一般都做了各种增强。

6．答：MCS-51系列单片机的基本型芯片分别：8031、8051和8071。

它们的差别是在片内程序存储器上。

8031无片内程序存储器、8051片内有4K字节的程序存储器ROM，而8751片内有集成有4K 字节的程序存储器EPROM。

7．答：因为MCS-51系列单片机中的“MCS”是Intel公司生产的单片机的系列符号，而51系列单片机是指世界各个厂家生产的所有与8051的内核结构、指令系统兼容的单片机。

8．答：相当于MCS-51系列中的87C51，只不过是AT89S51芯片内的4K字节Flash存储器取代了87C51片内的4K字节的EPROM。

9．单片机体积小、价格低且易于掌握和普及，很容易嵌入到各种通用目的的系统中，实现各种方式的检测和控制。

单片机在嵌入式处理器市场占有率最高，最大特点是价格低，体积小。

DSP是一种非常擅长于高速实现各种数字信号处理运算（如数字滤波、FFT、频谱分析等）的嵌入式处理器。

由于对其硬件结构和指令进行了特殊设计，使其能够高速完成各种复杂的数字信号处理算法。

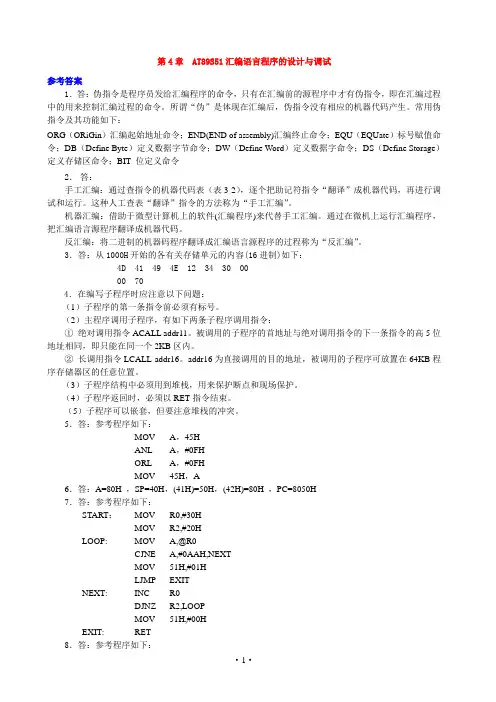

第4章 AT89S51汇编语言程序的设计与调试参考答案1．答：伪指令是程序员发给汇编程序的命令，只有在汇编前的源程序中才有伪指令，即在汇编过程中的用来控制汇编过程的命令。

所谓“伪”是体现在汇编后，伪指令没有相应的机器代码产生。

常用伪指令及其功能如下：ORG（ORiGin）汇编起始地址命令；END(END of assembly)汇编终止命令；EQU（EQUate）标号赋值命令；DB（Define Byte）定义数据字节命令；DW（Define Word）定义数据字命令；DS（Define Storage）定义存储区命令；BIT 位定义命令2．答：手工汇编：通过查指令的机器代码表（表3-2），逐个把助记符指令“翻译”成机器代码，再进行调试和运行。

这种人工查表“翻译”指令的方法称为“手工汇编”。

机器汇编：借助于微型计算机上的软件(汇编程序)来代替手工汇编。

通过在微机上运行汇编程序，把汇编语言源程序翻译成机器代码。

反汇编：将二进制的机器码程序翻译成汇编语言源程序的过程称为“反汇编”。

3．答：从1000H开始的各有关存储单元的内容(16进制)如下：4D 41 49 4E 12 34 30 0000 704．在编写子程序时应注意以下问题：（1）子程序的第一条指令前必须有标号。

（2）主程序调用子程序，有如下两条子程序调用指令：①绝对调用指令ACALL addr11。

被调用的子程序的首地址与绝对调用指令的下一条指令的高5位地址相同，即只能在同一个2KB区内。

②长调用指令LCALL addr16。

addr16为直接调用的目的地址，被调用的子程序可放置在64KB程序存储器区的任意位置。

（3）子程序结构中必须用到堆栈，用来保护断点和现场保护。

（4）子程序返回时，必须以RET指令结束。

（5）子程序可以嵌套，但要注意堆栈的冲突。

5．答：参考程序如下：MOV A，45HANL A，#0FHORL A，#0FHMOV 45H，A6．答：A=80H ，SP=40H，(41H)=50H，(42H)=80H ，PC=8050H7．答：参考程序如下：START：MOV R0,#30HMOV R2,#20HLOOP: MOV A,@R0CJNE A,#0AAH,NEXTMOV 51H,#01HLJMP EXITNEXT: INC R0DJNZ R2,LOOPMOV 51H,#00HEXIT: RET8．答：参考程序如下：START：MOV 41H,#0MOV R0，#20HMOV R2，#20HLOOP：MOV A,@R0JNZ NEXTINC 41HNEXT： INC R0DJNZ R2，LOOPRET9．答：参考程序如下：ORG 0100HMOV R2, #20H 要比较的数据字节数MOV A , #21HMOV R1 , ADEC R2MOV A , @R1LOOP: MOV R3,ADEC R1CLR CSUBB A，@R1JNC LOOP1MOV A，@R1SJMP LOOP2LOOP1: MOV A,R3LOOP2: DJNZ R2, LOOPMOV @R0,ARET10．答：（1）SP=SP+1=61H (61H)=PC的低字节=03HSP=SP+1=62H (62H)=PC的高字节=20H（2）PC=3456H（3）不可以（4）2KB＝2048 Byte11．答：可对程序做如下修改：ORG 0100HDEL: MOV R7, #200DEL1: MOV R6, #123 ；将原来的立即数125改为123DEL2: DJNZ R6, DEL2NOP ；增加的指令DJNZ R7, DEL1RET程序修改后的延时时间为：1+(1+123*2+1+2)*200+2=50003us=50.003ms。

第4章习题答案一、填空题1.机器语言2.机器汇编、手工汇编3.AREA1=1000H、BUF=1004H、TIME=01H、ACK=1006H4.(A)=4FH、(R0)=4BH、（R1）=E5H、（21H）=D8H、（22H）=4BH、（2FH）=E5H二、简答题1．什么叫伪指令？伪指令与指令有什么区别？答：所谓伪指令又称为伪操作，它不象机器指令那样是在程序运行期间由计算机来执行的，它是在汇编程序对源程序汇编时，由汇编程序处理的操作，它们可以完成如数据定义、分配存储器、指示程序结束等功能。

2．汇编语言的格式是怎样的？汇编语言语句格式为：标号：操作码操作数；注释3．MCS-51系列单片机有哪些伪指令？它们的用途是什么？（1）编起始地址命令ORG功能：规定此命令之后的程序或数据的存放起始地址。

（2）定义字节伪指令格式：[标号：] DB X1,X2, (X)功能：从指定地址开始，存放若干字节数据。

（3）字定义伪指令格式：[标号：] DW Y1，Y2，…，Yn功能：从指定地址开始，存放若干字数据。

（4）汇编结束伪指令END功能：该伪指令指出结束汇编，即使后面还有指令，汇编程序也不处理。

（5）赋值伪指令格式：标号 EQU 表达式功能：将表达式的值（数据或地址）赋给标号。

（6）位定义伪指令格式：[标号] BIT 位地址功能：将位地址赋给标号。

4．汇编语言程序设计分为哪几个步骤？答：汇编语言程序设计一般要经过以下几个步骤：（1）分析问题，明确任务（2）确定算法（3）画出程序流程图（4）编写源程序（5）汇编和调试5．结构化程序设计有哪几种常用的程序结构？答：顺序结构、分支结构、循环结构和子程序结构6．子程序调用时，参数的传递方法有哪几种？答：常用的参数传递方法有：工作寄存器或累加器、指针寄存器、堆栈和程序段等。

7．分析下列程序的功能。

X DATA 30HY DATA 32HMOV A，XJNB ACC.7，TRUECPL AADD A，#01HTRUE：MOV Y，A答：该段程序的功能是：当30H单元的最高位不为0时，则把30H单元的内容送32H 单元，当30H单元的最高位为0时，则把30H单元的内容求反加1后送32单元。

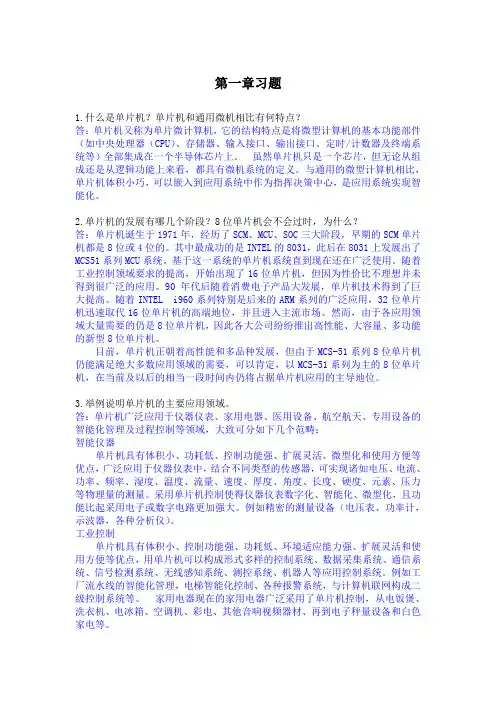

第一章习题1.什么是单片机？单片机和通用微机相比有何特点？答：单片机又称为单片微计算机，它的结构特点是将微型计算机的基本功能部件（如中央处理器（CPU）、存储器、输入接口、输出接口、定时/计数器及终端系统等）全部集成在一个半导体芯片上。

虽然单片机只是一个芯片，但无论从组成还是从逻辑功能上来看，都具有微机系统的定义。

与通用的微型计算机相比，单片机体积小巧，可以嵌入到应用系统中作为指挥决策中心，是应用系统实现智能化。

2.单片机的发展有哪几个阶段？8位单片机会不会过时，为什么？答：单片机诞生于1971年，经历了SCM、MCU、SOC三大阶段，早期的SCM单片机都是8位或4位的。

其中最成功的是INTEL的8031，此后在8031上发展出了MCS51系列MCU系统。

基于这一系统的单片机系统直到现在还在广泛使用。

随着工业控制领域要求的提高，开始出现了16位单片机，但因为性价比不理想并未得到很广泛的应用。

90年代后随着消费电子产品大发展，单片机技术得到了巨大提高。

随着INTEL i960系列特别是后来的ARM系列的广泛应用，32位单片机迅速取代16位单片机的高端地位，并且进入主流市场。

然而，由于各应用领域大量需要的仍是8位单片机，因此各大公司纷纷推出高性能、大容量、多功能的新型8位单片机。

目前，单片机正朝着高性能和多品种发展，但由于MCS-51系列8位单片机仍能满足绝大多数应用领域的需要，可以肯定，以MCS-51系列为主的8位单片机，在当前及以后的相当一段时间内仍将占据单片机应用的主导地位。

3.举例说明单片机的主要应用领域。

答：单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域，大致可分如下几个范畴：智能仪器单片机具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点，广泛应用于仪器仪表中，结合不同类型的传感器，可实现诸如电压、电流、功率、频率、湿度、温度、流量、速度、厚度、角度、长度、硬度、元素、压力等物理量的测量。

单片机原理及应用第三版课后答案1. 第一章题目答案:a) 单片机的定义: 单片机是一种集成电路，具有CPU、存储器和输入输出设备等功能，并且可以根据程序控制进行工作的微型计算机系统。

b) 单片机的核心部分是CPU，它可以通过执行程序指令来完成各种计算、逻辑和控制操作。

c) 存储器分为程序存储器和数据存储器，程序存储器用于存放程序指令，数据存储器用于存放数据和暂存中间结果。

d) 输入输出设备用于与外部环境进行数据交换，如开关、LED、数码管等。

e) 单片机的应用广泛，包括家电控制、智能仪器、工业自动化等领域。

2. 第二章题目答案:a) 单片机中的时钟系统用于提供CPU运行所需的时序信号，常见的时钟源有晶体振荡器和外部信号源。

b) 时钟频率决定了单片机的运行速度和精度，一般通过控制分频器、定时器等来调整时钟频率。

c) 单片机中的中断系统用于处理紧急事件，如外部输入信号、定时器溢出等，可以提高系统的响应能力。

d) 中断源包括外部中断、定时器中断和串口中断，通过编程设置中断向量和优先级来处理不同的中断事件。

e) 中断服务程序是处理中断事件的程序，包括保存现场、执行中断处理和恢复现场等步骤。

3. 第三章题目答案:a) I/O口是单片机与外部设备进行数据交换的接口，包括输入口和输出口两种类型。

b) 输入口用于接收外部信号，如开关、传感器等，可以通过编程设置输入口的工作模式和读取输入口的状态。

c) 输出口用于控制外部设备，如LED、继电器等，可以通过编程设置输出口的工作模式和输出口的状态。

d) I/O口的工作模式包括输入模式、输出模式和双向模式，可以根据具体应用需求设置相应的模式。

e) 串行通信接口是单片机与外部设备进行数据传输的一种常见方式，包括UART、SPI和I2C等多种通信协议。

4. 第四章题目答案:a) 定时器的作用是产生指定时间间隔的定时信号，可以用于延时、计时、PWM等功能。

b) 单片机的定时器一般由计数器和一些控制寄存器组成，通过编程设置定时器的工作模式和计数值。

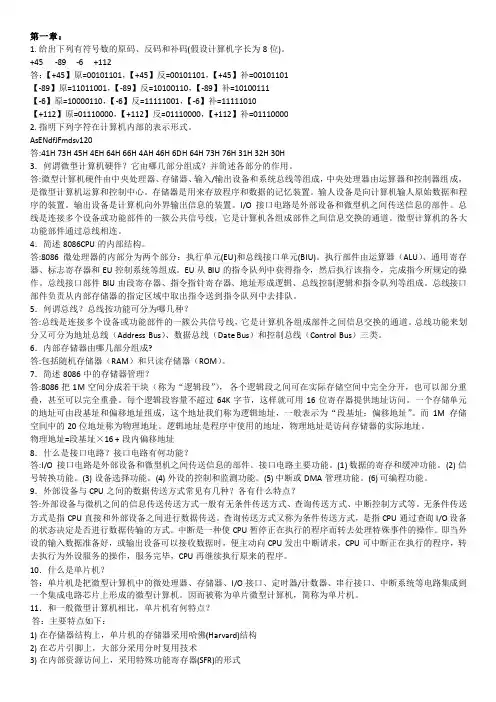

第一章：1. 给出下列有符号数的原码、反码和补码(假设计算机字长为8位)。

+45 -89 -6 +112答：【+45】原=00101101，【+45】反=00101101，【+45】补=00101101【-89】原=11011001，【-89】反=10100110，【-89】补=10100111【-6】原=10000110，【-6】反=11111001，【-6】补=11111010【+112】原=01110000，【+112】反=01110000，【+112】补=011100002. 指明下列字符在计算机内部的表示形式。

AsENdfJFmdsv120答:41H 73H 45H 4EH 64H 66H 4AH 46H 6DH 64H 73H 76H 31H 32H 30H3．何谓微型计算机硬件？它由哪几部分组成？并简述各部分的作用。

答:微型计算机硬件由中央处理器、存储器、输入/输出设备和系统总线等组成，中央处理器由运算器和控制器组成，是微型计算机运算和控制中心。

存储器是用来存放程序和数据的记忆装置。

输人设备是向计算机输人原始数据和程序的装置。

输出设备是计算机向外界输出信息的装置。

I/O接口电路是外部设备和微型机之间传送信息的部件。

总线是连接多个设备或功能部件的一簇公共信号线，它是计算机各组成部件之间信息交换的通道。

微型计算机的各大功能部件通过总线相连。

4．简述8086CPU的内部结构。

答:8086微处理器的内部分为两个部分：执行单元(EU)和总线接口单元(BIU)。

执行部件由运算器（ALU）、通用寄存器、标志寄存器和EU控制系统等组成。

EU从BIU的指令队列中获得指令，然后执行该指令，完成指今所规定的操作。

总线接口部件BIU由段寄存器、指令指针寄存器、地址形成逻辑、总线控制逻辑和指令队列等组成。

总线接口部件负责从内部存储器的指定区域中取出指令送到指令队列中去排队。

5．何谓总线？总线按功能可分为哪几种？答:总线是连接多个设备或功能部件的一簇公共信号线，它是计算机各组成部件之间信息交换的通道。

单片机原理及应用第四章课后题答案
1.什么是单片机？
单片机是一种微型、多功能的数字集成电路，其中集成了计算机的核心功能，包括存储器、定时/计数器、输入/输出外设、可编程逻辑电路、音频处理等功能。

它可以执行复杂的运算和控制任务，并且比传统的微机更小、更节能、更耐用。

2.简述单片机的结构特点
单片机的结构特点主要有：（1）内置处理器：单片机内置着微处理器，它完成程序控制和数据处理；（2）内存：内置存储器，用以存放程序指令和运算数据；（3）输入/输出口：接口用于连接外围设备；（4）时序功能：提供定时、定时/计数功能；（5）可编程逻辑电路：可根据用户要求定义自己的逻辑电路功能；（6）多种功能模块：可连接有多种功能的模块，如ADC、UART、I2C等。

3.谈谈单片机的应用领域
单片机的应用领域极其广泛，主要涉及家电、工控自动化、汽车、影音机顶盒、游戏机、消费类电子产品、工业控制、公共交通等。

其核心技术、节能和灵活性使其在各个领域有着重要的应用，使其成为近年来电子设备的重要组成部分。

4.什么是常用的单片机？。

第4章习题答案1.MCS-51系列单片机能提供几个中断源、几个中断优先级?各个中断源的优先级怎样确定?在同一优先级中,各个中断源的优先顺序怎样确定?答:MCS-51系列单片机能提供5个中断源,2个中断优先级。

各个中断源的优先级是由特殊功能寄存器IP来确定,IP中和各个中断源对应位为1时,此中断源为高优先级,否则为低优先级。

在同一优先级中,各个中断源的优先顺序是由自然优先级来确定的。

2.简述MCS-51系列单片机的中断响应过程。

答:MCS-51系列单片机的中断响应过程是按照以下顺序执行的:开中断-----中断请求------中断判断-------中断响应-------中断返回。

3.MCS-51系列单片机的外部中断有哪两种触发方式?如何设置?对外部中断源的中断请求信号有何要求?答:MCS-51系列单片机的外部中断有电平触发和边沿触发两种方式。

是由特殊功能寄存器TCON中IT0,IT1的状态确定的,如:IT0为1时外部中断0为边沿触发方式,当INT0外部引脚出现下降沿时向CPU提出中断请求,否则为电平触发方式,当INT0外部引脚出现低电平时向CPU提出中断请求。

4.MCS-51单片机中断响应时间是否固定?为什么?答:MCS-51单片机中断响应时间不固定,因为当中断源向CPU提出中断请求时,CPU 正在执行的指令的指令周期是不一样的。

5.MCS-51单片机如果扩展6个中断源,可采用哪些方法?如何确定它们的优先级?答:一般可采取中断加查询方式,软件先查询到的为高优先级,最后查询到的为低优先级。

6.当正在执行某一中断源的中断服务程序时,如果有新的中断请求出现,问在什么情况下可响应新的中断请求?在什么情况下不能响应新的中断请求?答:当正在执行某一中断源的中断服务程序时,如果有新的中断请求出现,当新中断源中断级别比正在执行中断源的中断级别高时可响应新的中断请求,否则不能响应新的中断请求。

7.8051单片机有5个中断源,但只能设置两个中断优先级,因此,在中断优先级安排上受到一定的限制。

《单片机原理及应用》习题答案第一章计算机基础知识1-1 微型计算机主要由哪几部分组成？各部分有何功能？答：一台微型计算机由中央处理单元（CPU）、存储器、I/O接口及I/O设备等组成，相互之间通过三组总线（Bus）：即地址总线AB、数据总线DB和控制总线CB来连接。

CPU由运算器和控制器组成，运算器能够完成各种算术运算和逻辑运算操作，控制器用于控制计算机进行各种操作。

存储器是计算机系统中的“记忆”装置，其功能是存放程序和数据。

按其功能可分为RAM和ROM。

输入/输出（I/O）接口是CPU与外部设备进行信息交换的部件。

总线是将CPU、存储器和I/O接口等相对独立的功能部件连接起来，并传送信息的公共通道。

1-3 什么叫单片机？其主要由哪几部分组成？答：单片机（Single Chip Microcomputer）是指把CPU、RAM、ROM、定时器/计数器以及I/O接口电路等主要部件集成在一块半导体芯片上的微型计算机。

1-4 在各种系列的单片机中，片内ROM的配置有几种形式？用户应根据什么原则来选用？答：单片机片内ROM的配置状态可分四种：（1）片内掩膜（Mask）ROM型单片机（如8051），适合于定型大批量应用产品的生产；（2）片内EPROM型单片机（如8751），适合于研制产品样机；（3）片内无ROM型单片机（如8031），需外接EPROM，单片机扩展灵活，适用于研制新产品；（4）EEPROM（或Flash ROM）型单片机（如89C51），内部程序存储器电可擦除，使用更方便。

1-5 写出下列各数的另两种数制的表达形式（二、十、十六进制）1-6 写出下列各数的BCD参与：59：01011001，1996：0001100110010110，4859.2：0100100001011001.0010389.41：001110001001.01000001第二章 MCS-51单片机的硬件结构2-1 8052单片机片内包含哪些主要逻辑功能部件？答：8052单片机片内包括：①8位中央处理器CPU一个②片内振荡器及时钟电路③256B数据存储器RAM。

单片机4--7章参考答案“单片机原理及应用”课程习题与解答第4章4－4：外部中断1所对应的中断入口地址为（）H。

答：0013H4－5：下列说法错误的是：A、各中断发出的中断请求信号，都会标记在MCS－51系统的IE寄存器中。

B、各中断发出的中断请求信号，都会标记在MCS－51系统的TMOD寄存器中。

C、各中断发出的中断请求信号，都会标记在MCS－51系统的IP寄存器中。

D、各中断发出的中断请求信号，都会标记在MCS－51系统的TCON与SCON寄存器中。

答：ABC4－7：中断查询确认后，在下列各种8031单片机运行情况中，能立即进行响应的是：A、当前正在执行高优先级中断处理B、当前正在执行RETI指令C、当前指令是DIV指令，且正处于取指令的机器周期D、当前指令是MOV A,R3 答：D4－8：8031单片机响应中断后，产生长调用指令LCALL，执行该指令的过程包括：首先把（）的内容压入堆栈，以进行断点保护，然后把长调用指令的16位地址送（），使程序执行转向（）中的中断地址区。

答：PC、PC、程序存储器4－9：编写出外部中断1为跳沿触发的中断初始化程序。

答：SETB IT1 SETBEX1 SETB EA4－10：在MCS－51中，需要外加电路实现中断撤除的是： A、定时中断 B、脉冲方式的外部中断 C、外部串行中断 D、电平方式的外部中断答：D4－12：下列说法正确的是：A、同一级别的中断请求按时间的先后顺序响应。

B、同一时间同一级别的多中断请求，将形成阻塞，系统无法响应。

C、低优先级中断请求不能中断高优先级中断请求，但是高优先级中断请求能中断低优先级中断请求。

D、同级中断不能嵌套。

答：ACD4－13：中断服务子程序返回指令RETI和普通子程序返回指令RET有什么区别？答：RETI指令在返回的同时清除相应的优先级触发器，以允许下次中断第5章 MCS-51的定时/计数器1．如果采用晶振的频率为3MHz，定时器/计数器工作方式0、1、2下，其最大的定时时间为多少？解答：因为机器周期Tcy?1212??4(?s)6fOSC3?10，所以定时器/计数器工作方式0下，其最大定时时间为TMAX?213?TC?213?4?10?6?8.192(ms)；同样可以求得方式1下的最大定时时间为262.144ms；方式2下的最大定时时间为1.024ms。

精心整理《单片机原理及应用》习题答案第一章计算机基础知识1-1 微型计算机主要由哪几部分组成？各部分有何功能？答：一台微型计算机由中央处理单元（CPU）、存储器、I/O接口及I/O设备等组成，相互之间通过三组总线（Bus）：即地址总线AB、数据总线DB和控制总线CB来连接。

CPU由运算器和控制器组成，运算器能够完成各种算术运算和逻辑运算操作，控制器用于控制和ROM。

I/O1-6 写出下列各数的BCD参与：59：01011001，1996：0001100110010110，4859.2：0100100001011001.0010389.41：001110001001.01000001第二章 MCS-51单片机的硬件结构2-1 8052单片机片内包含哪些主要逻辑功能部件？答：8052单片机片内包括：①8位中央处理器CPU一个②片内振荡器及时钟电路③256B数据存储器RAM。

④8KB片内程序存储空间ROM⑤21个特殊功能寄存器SFR⑥4个8位并行I/O端口（32条线）⑦1个可编程全双工串行口⑧可寻址64KB的外部程序存储空间和外部数据存储空间⑨3个16位的定时器/计数器⑩6个中断源、2个优先级嵌套中断结构2-2 8052答：⑴8052的存储器分为6个编址空间：①片内ROM的容量为8KB，其地址为②可扩展片外ROM的容量为64KB，其地址为片内RAM的容量为256B，其地址为00H~FFH RAM低区，④另128B为片内RAM高区，其地址空间为⑤可扩展片外RAM的容量为64KB，其地址为⑥特殊功能寄存器SFR的空间为128B26BCPU第31脚EA接高电平时， CPU将从片内程序存储器0000H1FFFH时，会自动转向片外程ROM的0000H单元开始执行。

CPU，低区128B地址空间00H~7FH中地址为00H~1FH 这32表示，通过工作寄存器指令进行访问。

片内RAM 中的16个单元共128位中的每一位又可单独00H`7FH；对片内高区128B寻址只能用CPU通过指令MOVX访问片外数据存储器。

《单片机原理及应用》课后习题库第四章（P122）画出MCS-51系列单片机最小应用系统的原理结构图。

参考答案：片内带程序存储器的8051、8751本身即可构成一片最小系统, 只要将单片机接上时钟电路和复位电路即可, 同时接高电平, ALE、EA PSEN 信号不用, 系统就可以工作。

如图所示该系统的特点如下:(1) 系统有大量的I/O线可供用户使用: P0、P1、P2、P3四个口都可以作为I/O口使用。

(2) 内部存储器的容量有限, 只有128 B的RAM和4 KB的程序存储器。

MCS—51系列最小化系统试说明存储器的译码选择方法积及特点。

参考答案：存储器芯片的选择有两种方法: 线选法和译码法。

1. 所谓线选法, 就是直接以系统的地址线作为存储器芯片的片选信号, 为此只需把用到的地址线与存储器芯片的片选端直接相连即可。

其优点是简单明了，不需要另外增加译码电路，成本低。

缺点是浪费了大量的存储空间。

2. 所谓译码法就是使用地址译码器对系统的片外地址进行译码, 以其译码输出作为存储器芯片的片选信号。

该方法能有效地利用存储空间，适用于大容量多芯片存储器的扩展。

什么是完全译码？什么是部分译码？各有什么特点？参考答案：完全译码是指地址译码器使用了全部地址线，地址与存储单元一一对应，即一个存储单元只占用1个唯一地址。

部分译码是指地址译码器仅使用了部分地址线，地址与存储单元不是一一对应，而是1个存储单元占用了几个地址。

1根地址线不接，一个单元占用2(21)个地址；2根地址线不接，一个单元占用4(22)个地址；3根地址线不接，则占用8(23)个地址，依此类推。

参考答案：其所占有的地址范是：8000H~9FFFH 。

其中片内译码有13根地址线和片外译码有3根地址线。

参考答案：该题为部分译码法。

其所有占用的全部地址范围是：0000H~1FFFH 、2000H~3FFFH 、4000H~5FFFH 6000H~7FFFH 。
