下载文档原格式
铝阳极氧化工艺流程
《铝阳极氧化工艺流程》
铝阳极氧化是一种将铝表面形成一层厚度可达10-25um的氧化层的表面处理工艺。
这种氧化层可以提高铝的耐腐蚀性、耐磨性和美观性，广泛应用于航空航天、电子产品、建筑材料等领域。
铝阳极氧化的工艺流程大致包括以下几个步骤：
1. 表面处理：首先对铝材进行表面处理，包括去污、去油和去氧化膜等工序，通常采用化学清洗或机械处理的方法。
2. 阳极处理：将经过表面处理的铝材作为阳极，放置在含有特定电解液的电解槽中。
在电解液中通入适量的氧气或其他氧化剂，通过电流的作用，在铝表面形成氧化层。
3. 酸洗：经过阳极处理后的铝材需要进行酸洗，以去除氧化层表面的孔洞和不均匀现象，提高氧化层的均匀性和致密性。
4. 封闭处理：经过酸洗后的铝材需要进行封闭处理，以提高氧化层的耐腐蚀性和耐磨性。
封闭处理通常采用热封闭或者冷封闭的方法。
5. 清洗和干燥：经过封闭处理的铝阳极氧化件需要进行清洗和干燥，以去除残留的电解液和水，保证表面的干净和干燥。
铝阳极氧化工艺流程虽然繁琐，但可以通过严格控制工艺参数和采用先进的设备和技术，来实现高质量的氧化层。
这种工艺不仅可以提高铝材的表面性能，还可以满足不同行业对铝制品的要求，具有广泛的应用前景。
铝合⾦压铸件阳极氧化⼯艺流程本⽂摘⾃：《永世昌科技 >资讯中⼼ >⾏业新闻》铝材阳极氧化⼯艺流程：机械抛光——除油——⽔洗——化学抛光——⽔洗——阳极氧化——⽔洗——封闭—-机械光亮化学抛光商品：铝合⾦压铸件碱性抛光液阳极氧化商品：铝合⾦压铸件阳极氧化液铝合⾦压铸件阳极氧化⼯艺经过处理的铝合⾦压铸件，颜⾊美观、鲜艳、抗腐蚀性、耐磨性及绝缘性⾼于⼀般的铝铸件。
将铝铸件悬于适当的电解质溶液内，以此作阳极进⾏电解。
在电解过程中，⽔中的氢氧根离⼦在阳极放出电⼦成为⽔和新⽣态的氧，它使铝氧化成较厚的氧化铝膜，因为这个过程是⾦属制品作阳极被氧化的，所以叫做阳极氧化。
⼀、⼯艺1.预处理:铝合⾦压铸件在多次机械加⼯过程中，沾有较多的油脂、少量磨料、灰尘及有缺陷的氧化膜等，这些物质导电性差，不能进⾏阳极氧化，故需预先处理。
⽅法是⽤四氯化碳、三氯⼄烯、汽油或甲苯作清洗剂，将铝合⾦压铸件浸⼊，⽤⽑刷刷洗，然后风⼲，再浸⼊⽔中，多次清洗。
油去尽后，⽴即⽤热⽔冲洗。
如果表⾯⽣成⼀层⿊⾊的膜，还要放在32%的硝酸溶液浸泡20秒钟，以便除去⿊膜，最后⽤冷⽔冲洗⼲净。
浸⼊蒸馏⽔中，备作制氧化膜⽤。
2.阳极氧化:⑴硫酸电解液的配制:由硫酸和去离⼦⽔混合⽽成，此时溶液⽐重约为1.125-1.140。
有时为了获得防护性能好的氧极氧化膜，通常往硫酸电解液中添加少量草酸。
⑵氧化⼯艺:将线路仪表安装好，将要加⼯铝合⾦压铸件作阳极并全部浸⼊电解液中，然后接通电源，按下列⼯艺条件控制。
电解液温度控制在12-25℃，阳极电流密度1-2安/分⽶2，槽中电压13-23伏之间。
时间30-40分钟左右。
按上述⼯艺操作完毕，随时将铝合⾦压铸件从电解液中取出，把所沾的酸液⽤清⽔冲洗⼲净，低凹部分更应注意，否则会有⽩斑出现。
酸液清洗⼲净后，浸⼊清洁⽔中备⽤。
⼆、注意事项1.铝合⾦压铸件除油处理后，应⽴即进⾏氧化，不应放置过久。
铝件制作氧化膜时，要全部浸⼊电解液中，槽电压从头⾄尾要平稳⼀致，同⼀批产品，必须完全⼀致，这⼀点即使在染⾊时亦应遵循。
铝阳极氧化工艺..铝阳极氧化工艺第一部分工艺流程一、工艺流程及工艺条件1、铝阳极氧化处理流程如下:脱脂→水洗×2→（酸蚀→水洗×2）→碱蚀→水洗×2→中和→→锡盐着色（红底香槟色系）→→单锡盐着色（古铜色系）→水洗×2→氧化→水洗×2→→镍锡盐着色（古铜色系）→→→硒盐着色（钛金色系）→→锰盐着色（金黄色系）→→水洗×2→封闭→水洗→水洗（或热水洗）→晾干→纯水洗→电泳→纯水洗→纯水洗→滴干→烘烤二．设备材质：管道材料：PVC槽体材料：PVC或PP第二部份化工工艺1．槽液组成及化学品简介..第一步：脱脂选用化学品：Potencer AC酸性脱脂剂AC是为铝及铝合金设计的专业清洗配方。
适用于常温浸渍脱脂。
对铝材的侵蚀很小，但能有效清除表面的各种油污，及去除自然氧化膜，且不会如碱蚀产生大量气体和黑污。
对水质要求低，水洗容易。
低泡沫、避免脱脂槽泡沫过多而溢流。
使用条件：AC 浓度： 4～7%（体积比）时间： 2～10 分钟（视油污及处理流程而定）温度：20～30℃开槽方法：先加入槽体积一半的水，然后加入计算量的AC，搅拌5min 左右，再补加水至规定体积。
第二、三步：自来水水洗第四步：酸蚀选用化学品：Potencer C-11Potencer C-11是精心研发使用于铝材酸蚀砂面作业中。
能快速整平、消除铝材表面的模具痕，获得美观的磨砂外观，并可大量降低铝材损耗。
使用条件：开槽浓度：Potencer C-11 80～160克/升；温度：常温～50℃。
时间： 3～ 6分钟。
须使用过滤设施。
开槽方法：先加入槽体积一半的水，然后在搅拌下慢慢加入计算量的C-11，再补加水至规定体积。
控制温度在规定围，放一根废铝材反应30min左右，取出，即可试生产。
..第五、六步：自来水水洗（第四、五、六步在有的厂家没有应用）第七步：碱蚀选用化学品：Potencer ADD及氢氧化钠Potencer ADD添加于碱蚀槽中，能强化梨面效果、减少铝泥结晶、延长溶液寿命，从而避免时常更换槽液。
铝合金阳极氧化工艺流程1. 概述铝合金是一种常见的轻质高强度金属材料，常被用于制造航空、航天、汽车、建筑和电子设备等领域的零部件和构件。
然而，铝合金的表面易受到氧化、腐蚀和磨损等影响，降低了其使用寿命和机械性能。
为了保护铝合金表面并提高其耐腐蚀性和美观度，采用阳极氧化技术是一种有效的方法。
铝合金阳极氧化是一种在铝合金表面形成氧化膜的表面处理方法，通常采用电解法在铝合金表面形成一层致密的氧化层。
由于这种氧化层的硬度高达200～300HV，且具有良好的耐磨损、耐腐蚀、绝缘和导电性能，因此广泛应用于铝合金表面保护、装饰和电气工程领域，例如制造汽车零部件、建筑幕墙、电子外壳、航空航天设备和电器绝缘件等领域。
2. 工艺流程铝合金阳极氧化工艺流程主要包括前处理、电解氧化、中和、洗净和后处理等环节，下面详细介绍这些环节的工艺流程。
2.1. 前处理前处理是铝合金阳极氧化工艺流程的重要环节，其中最主要的目的就是要彻底清洗铝合金表面的灰尘、油污、划痕和杂质，并去除其表面氧化层，以准备下一步电解氧化环节的进行。
具体来说，前处理工艺流程一般包括以下步骤：2.1.1. 碱洗铝合金表面存在的各种污渍和油脂等物质，常会通过碱洗这一过程进行处理。
碱洗一般采用苛性钠或氢氧化钠等碱性洗液。
比较常用的方法是采用200g/L左右的苛性钠配制碱性洗液，在50℃左右的温度下进行清洗。
这种方法可以有效去除表面的有机物质、氧化层和金属表面的锈蚀物等杂质。
2.1.2. 酸洗铝合金表面的氧化层虽然可以通过碱洗的方式去除，但是如果想要彻底去除它并得到更佳的阴极保护效果，那么需要进行酸洗。
这样可以在防腐蚀的同时，也能够显著提高氧化层的附着力和平整度。
酸洗使用的酸性洗液通常是浓度为10–15%的硫酸或者磷酸。
对于磷酸酸洗液而言，还会在其中添加0.5-1%的硝酸，这样可以提高铝表面的清洁度。
在进行完碱洗和酸洗之后，通常会对铝合金表面进行手工或机械研磨，以便进一步去除氧化层和凸起处等表面缺陷，从而提高铝合金的平整度和质量。
铝合金氧化阳极工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铝合金氧化阳极的工艺流程主要包括以下几个步骤：1. 预处理：这一步包括脱脂、水洗、碱蚀、水洗、出光、水洗等过程。

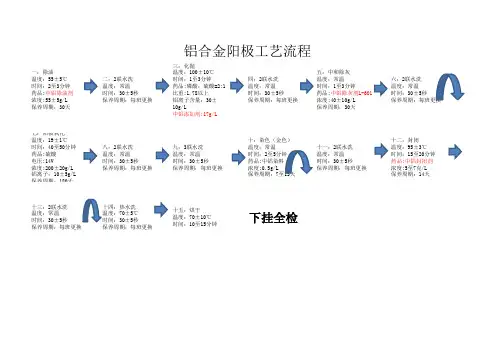

一：除油
温度：55±5℃
时间：2至3分钟药品:中铝除油剂浓度:55±5g/L 保养周期：30天二：2联水洗温度：常温时间：30±5秒保养周期：每班更换三：化抛温度：100±10℃时间：1至3分钟药品:磷酸：硫酸=2:1比重:1.78以上
铝离子含量：30±
10g/L
中铝添加剂:17g/L
四：2联水洗温度：常温时间：30±5秒保养周期：每班更换五：中和除灰温度：常温时间：1至3分钟药品:中铝除灰剂L-601浓度:40±10g/L 保养周期：30天六：2联水洗温度：常温时间：30±5秒
七：阳极氧化
温度：19±1℃
时间：40至50分钟
药品:硫酸电压;14V
浓度:200±20g/L 铝离子：10±5g/L
保养周期：180天
八：2联水洗温度：常温
时间：30±5秒保养周期：每班更换九：3联水洗
温度：常温
时间：30±5秒
保养周期：每班更换
十：染色（金色）
温度：常温药品:中铝染料浓度:0.5g/L 十一：2联水洗温度：常温时间：30±5秒保养周期：每班更换十二：封闭温度：95±3℃时间：15至20分钟药品:中铝封闭剂浓度:5至7克/L 保养周期：14天十三：2联水洗温度：常温时间：30±5秒保养周期：每班更换十四：热水洗
温度：70±5℃时间：30±5秒保养周期：每班更换十五：烘干
温度：70±10℃
时间：10至15分钟下挂全检
铝合金阳极工艺流程。
铝合金阳常温极氧化标准工艺流程要求下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铝合金阳极氧化是一种在铝合金表面产生一层氧化铝膜的工艺，这层氧化铝膜可以提高铝合金的耐腐蚀性和耐磨性。
铝及铝合金阳极氧化着色工艺流程及原辅材料铝及铝合金阳极氧化着色工艺规程1、工艺流程（线路图）基材→装挂→脱脂→碱蚀→中和→阳极氧化→电解着色→封孔→电泳涂漆→固化→卸料包装→入库2、装挂：2.1装挂前的准备。
2.1.1检查导电梁、导电杆等导电部位能否充分导电、并定期打磨、清洗或修理。
2.1.2准备好导电用的铝片和铝丝。
2.1.3检查气动工具及相关设备是否正常。
2.1.4核对流转单或生产任务单的型号、长度、支数、颜色、膜厚等要求是否与订单及实物相符。
2.1.5倍左右，2.1.62.22.2.12.2.22.2.32.2.42.2.52.2.62.2.72.2.82.2.933.13.2严禁带病运行。
3.3检查纯水洗槽和自来水洗槽的PH（或电导率）和洁净度、不符合工艺要求的应及时更换或补水溢流。
3.4打开碱蚀、热纯水槽、封孔槽的蒸汽或冷却水，打开氧化槽、着色槽、电泳槽的循环冷却系统，确保槽液均匀、温度达到工艺要求。
3.5检查罗茨风机和抽、排风机，并在生产前开启。
3.6认真核对《氧化工艺流程卡》，明确生产要求，准备好比色用色板。
4、氧化台操作的通用要求：4.1每次吊料不准超过两挂，并且两挂之间必须保持一定的间距，以防型材之间的碰擦伤。
4.2型材吊进、吊出槽液时必须斜进、斜出，倾斜度应控制在30°左右。
4.3掉入槽内的型材必须及时取出补挂在排上，损伤报废的型材必须及时通知装挂组按订单补足支数。
4.4除碱蚀和着色外，型材吊出槽液后应流尽槽液以减少浪费和污染。
4.5当吊料转移必须跨越其它型材时，必须保持转移型材的水平度，以减少型材上的槽液流下，污染型材和导电梁。
4.6每道工序均应及时认真填写《氧化工艺流程卡》，并签字。
5、脱脂：5.1工艺参数槽液成分：酸性脱脂剂2～3%槽液温度：室温脱脂时间：1～3min5.2操作要求：5.2.1核对工艺流程卡，明确生产要求，同一颜色，同一型号，同一订单或相近规格的型材应同时或优先吊入脱脂槽，以方便后道工序的操作。
铝阳极氧化工艺铝阳极氧化工艺第一部分工艺流程一、工艺流程及工艺条件1、铝阳极氧化处理流程如下:脱脂→水洗×2→（酸蚀→水洗×2）→碱蚀→水洗×2→中和→→锡盐着色（红底香槟色系）→→单锡盐着色（古铜色系）→水洗×2→氧化→水洗×2→→镍锡盐着色（古铜色系）→→→硒盐着色（钛金色系）→→锰盐着色（金黄色系）→→水洗×2→封闭→水洗→水洗（或热水洗）→晾干→纯水洗→电泳→纯水洗→纯水洗→滴干→烘烤二．设备材质：管道材料：PVC槽体材料：PVC或PP第二部份化工工艺1．槽液组成及化学品简介第一步：脱脂选用化学品：Potencer AC酸性脱脂剂AC是为铝及铝合金设计的专业清洗配方。
适用于常温浸渍脱脂。
对铝材的侵蚀很小，但能有效清除表面的各种油污，及去除自然氧化膜，且不会如碱蚀产生大量气体和黑污。
对水质要求低，水洗容易。
低泡沫、避免脱脂槽泡沫过多而溢流。
使用条件：AC 浓度： 4～7%（体积比）时间： 2～10 分钟（视油污及处理流程而定）温度：20～30℃开槽方法：先加入槽体积一半的水，然后加入计算量的AC，搅拌5min 左右，再补加水至规定体积。
第二、三步：自来水水洗第四步：酸蚀选用化学品：Potencer C-11Potencer C-11是精心研发使用于铝材酸蚀砂面作业中。
能快速整平、消除铝材表面的模具痕，获得美观的磨砂外观，并可大量降低铝材损耗。
使用条件：开槽浓度：Potencer C-11 80～160克/升；温度：常温～50℃。
时间： 3～ 6分钟。
须使用过滤设施。
开槽方法：先加入槽体积一半的水，然后在搅拌下慢慢加入计算量的C-11，再补加水至规定体积。
控制温度在规定范围，放一根废铝材反应30min左右，取出，即可试生产。
第五、六步：自来水水洗（第四、五、六步在有的厂家没有应用）第七步：碱蚀选用化学品：Potencer ADD及氢氧化钠Potencer ADD添加于碱蚀槽中，能强化梨面效果、减少铝泥结晶、延长溶液寿命，从而避免时常更换槽液。
【最新整理，下载后即可编辑】铝及铝合金阳极氧化着色工艺规程1、主题内容与适用范围：本规程规定了铝及铝合金阳极氧化、着色、电泳生产的工艺和操作的技术要求及规范。
2、工艺流程（线路图）基材→装挂→脱脂→碱蚀→中和→阳极氧化→电解着色→封孔→电泳涂漆→固化→卸料包装→入库3、装挂：3.1装挂前的准备。
3.1.1检查导电梁、导电杆等导电部位能否充分导电、并定期打磨、清洗或修理。
3.1.2准备好导电用的铝片和铝丝。
3.1.3检查气动工具及相关设备是否正常。
3.1.4核对流转单或生产任务单的型号、长度、支数、颜色、膜厚等要求是否与订单及实物相符。
3.1.5根据型材规格（外接圆尺寸、外表面积等）确定装挂的支数和间距、色料间距控制在型材水平宽度的1.2倍左右，白料间距控制在型材宽度的1倍左右。
3.1.6选择合适的挂具，确保正、副挂具的挂钩数与型材的装挂支数一致。
3.2 装挂：3.2.1装挂时应先挂最上面一支，再固定最下面一支，然后将其余型材均匀排布在中间、并旋紧所有铝螺丝。
3.2.2装挂前在型材与铝螺丝间夹放铝片，以防型材与挂具间的导电不良而影响氧化、着色或电泳。
3.2.3装挂时，严禁将型材全部装挂在挂具的下部或上部。
3.2.4装挂的型材必须保持一定的倾斜度（>5°）以利于电泳或着色时排气，减少斑点（气泡）。
3.2.5装挂时必须考虑型材装饰面和沟槽的朝向、防止色差、汽泡、麻点产生在装饰面上。
3.2.6易弯曲、变形的长型材，在型材的中间部位增加一支挂具或采用铝丝吊挂以防型材间碰擦或触碰槽内极板，而擦伤或烧伤型材表面。
3.2.7选用副杆挂具时，优先选用插杆，采用铝丝绑扎时，一定要间隔均匀，露头应小于25mm。
3.2.8截面大小、形状悬殊的型材严禁装挂在同一排上。
3.2.9装挂或搬运型材，必须戴好干净手套，轻拿轻放、爱护、防护好型材表面，严禁野蛮操作。
3.2.10装挂或搬运型材时必须加强自检和互检，不合格的型材严禁装挂，表面沾有油污或铝屑（毛刺）的型材必须采取适当的措施处理干净。
3.2.11剔除不合格型材后，必须按订单支数及时补足。
3.2.12装挂区的型材不宜存放太久，以防废气腐蚀型材表面。
3.2.13认真填写《装挂记录》和《氧化工艺流程卡》上装挂部分的记录，准确计算填写每挂氧化面积，随时核对订单，确保型号、支数、颜色不出差错。
3.2.14认真做好交接班手续和工作区的环境卫生。
4、氧化台生产前的准备工作：4.1检查各工艺槽的液面高度，根据化验报告单调整各槽液浓度，确保槽液始终符合工艺要求，并经常清除槽液中的污物。
4.2检查行车、冷冻机、整流器、循环酸泵、水泵、转移车、固化炉等设备是否正常，如有异常应及时排除，严禁带病运行。
4.3检查纯水洗槽和自来水洗槽的PH（或电导率）和洁净度、不符合工艺要求的应及时更换或补水溢流。
4.4打开碱蚀、热纯水槽、封孔槽的蒸汽或冷却水，打开氧化槽、着色槽、电泳槽的循环冷却系统，确保槽液均匀、温度达到工艺要求。
4.5检查罗茨风机和抽、排风机，并在生产前开启。
4.6认真核对《氧化工艺流程卡》，明确生产要求，准备好比色用色板。
5、氧化台操作的通用要求：5.1每次吊料不准超过两挂，并且两挂之间必须保持一定的间距，以防型材之间的碰擦伤。
5.2型材吊进、吊出槽液时必须斜进、斜出，倾斜度应控制在30°左右。
5.3掉入槽内的型材必须及时取出补挂在排上，损伤报废的型材必须及时通知装挂组按订单补足支数。
5.4除碱蚀和着色外，型材吊出槽液后应流尽槽液以减少浪费和污染。
5.5当吊料转移必须跨越其它型材时，必须保持转移型材的水平度，以减少型材上的槽液流下，污染型材和导电梁。
5.6每道工序均应及时认真填写《氧化工艺流程卡》，并签字。
6、脱脂：6.1工艺参数槽液成分：酸性脱脂剂2~3%槽液温度：室温脱脂时间：1~3min6.2操作要求：6.2.1核对工艺流程卡，明确生产要求，同一颜色，同一型号，同一订单或相近规格的型材应同时或优先吊入脱脂槽，以方便后道工序的操作。
6.2.2脱脂结束时，应及时将型材吊出脱脂槽，以防型材表面起砂。
6.2.3脱脂后的型材表面应均匀湿润，并经二级水洗后才能转入碱蚀工序。
7、碱蚀：7.1工艺参数：槽液成分：平光碱蚀砂面碱蚀NaOH: 40~50g/l 45~60g/l添加剂（NaOH的）：1/12~1/15 1/6~1/8槽液温度：40~45℃45~55℃碱蚀时间：1~3min 10~30min7.2操作要求：7.2.1碱蚀时，应打开送风排风机。
7.2.2碱蚀结束时应尽快吊出型材，流尽槽液后立即转移至水槽水洗，以防型材表面产生碱蚀斑纹或流浪。
7.2.3严格控制碱蚀工艺参数，确保碱蚀后的表面质量均匀一致。
7.2.4碱蚀后的型材必须经二级溢流水洗、上下移动、反倾斜充分洗净型材表面和内孔中的碱液，以防残留碱液污染其它槽液。
8、中和：8.1工艺参数：槽液成分：HNO3: 120~150g/l槽液温度：室温中和时间：2~5min8.2操作要求：8.2.1中和时，型材应上下反倾斜移动，充分中和型材内孔中的残留碱液和去除表面挂灰。
8.2.2中和后的型材必须经二级水洗后，才能进入阳极氧化槽。
8.2.3中和后的型材应加强表面质量的检查，检查型材表面的砂面状况、挂灰、有无毛刺、花斑、焊合线等表面缺陷，以便及时处理、返工。
8.2.4经常检查中和后的夹具螺丝是否松动，如有松动必须重新拧紧，以确保导电良好。
9、阳极氧化：9.1工艺参数：槽液成分：H2SO4: 150~180g/l AL离子: 5~15g/l槽液温度：20±1ºC氧化电压：14~18V电流密度：130~150A/㎡氧化时间：根据膜厚要求计算。
9.2操作要求：9.2.1阳极氧化前必须开启：（a）整流器冷却水。
（b）槽液循环冷却系统（冷冻机组）。
（c）送排风机。
9.2.2阳极氧化前必须检查：导电铜座、导电铜铝块、挂具与导电梁接触处的导电状况，并经常打磨。
9.2.3阳极氧化前必须打开导电铜座的冷却水，并检查导电梁是否弯曲，弯曲的导电梁必须更换，以防烧坏导电座，影响阳极氧化。
9.2.4通电氧化前，型材必须放置在氧化槽的中央，确保与两边阴极板的距离相等。
9.2.5通电氧化前，行车挂钩与导电梁挂钩必须脱开，氧化结束断电后，行车挂钩才能挂上导电梁挂钩，以防发生短路，损坏设备。
9.2.6阳极氧化采用定电流密度法，氧化电流必须根据型材的氧化面积乘以电流密度计算后设定。
着色型材的氧化电流密度必须控制在130A/㎡。
9.2.7阳极氧化时应经常巡视电压、电流、温度等各种仪表，发现异常应及时排除。
9.2.8氧化后的型材应检测膜厚，并做好记录，膜厚达不到要求的必须重新延长氧化时间至膜厚达到要求。
10、电解着色：10.1工艺参数：古铜系金黄系槽液成分：SnSO4: 7~10g/l GD: 35~45g/lNiSO4•6H2O: 20~30g/l SeO2: 8~10g/l添加剂：与SnSO4等量CuSO4: 2~3.5g/lH2SO4: 15~20g/l 12~17g/lPH: 0.6~1.0 PH: 0.7~1.0温度：15~25℃20~25℃电压：14~18V 14~16V着色时间：20S~15min 2~6min10.2操作要求：10.2.1阳极氧化的型材进入着色槽时必须保持较大的倾斜度，并放置在两极中间，确保左右极距相等。
10.2.2送电着色时，行车挂钩与导电梁挂钩必须脱开，并静置0.5~1分钟后才能送电着色。
10.2.3 同一种颜色的着色电压必须相等。
10.2.4 古铜槽着色结束时，必须立即起吊，尽快流尽槽液，尽快转移至水槽水洗，充分洗净型材内孔中的酸液后，才能用色板比色，当颜色太浅时，重新放入着色槽通电补色，当颜色太深时，重新放入着色槽（不通电）或氧化槽后面的酸性水槽褪色（古铜系列）。
10.2.5 由于金黄色不能褪色，设定着色时间时不宜过长。
10.2.6着色后的型材应经二级水洗充分洗尽酸水后，才能进行电泳或封孔处理。
11、封孔：11.1工艺参数：槽液成分：Ni离子：0.8~1.2g/l、F离子：0.35~0.6g/l、PH:5.6~6.5、纯水槽液温度：20~30℃封孔时间：氧化膜厚（um）×1.2min左右（以过到质量标准为准）。
11.2操作要求：11.2.1型材封孔前必须经一道纯水洗，以防污染电泳槽和封孔槽。
11.2.2型材进出封孔槽时应防止封孔槽液溅入电泳回收槽。
11.2.3封孔后的型材必须经水洗后凉干。
11.2.4刚封孔后的型材严禁接触油污、电解质及赤手。
11.2.5封孔后的型材应抽查封孔质量，及时调整封孔时间，确保封孔质量达到要求，并且防止过封起粉。
12、电泳12.1工艺参数：槽液成分：固体份：5~8%溶剂：1~5%电导率：550~900µS/cmPH: 7.6~8.0电泳电压：90~120V温度：23±3℃电泳时间：1~2min12.2操作要求：12.2.1电泳前必须经过一道纯水，二道热纯水，三道冷纯水的洗涤，充分洗尽型材表面、内孔和膜孔中的酸水和污物。
12.2.2经常检查三道纯水槽的PH、导电率和洁净度，保持各纯水槽的PH>5.5，第一道纯水的电导率<120µS/cm，二、三道纯水的电导率<60µS/cm，并经常更换纯水。
12.2.3热纯水槽的温度应控制在60~80℃。
12.2.4型材在热纯水槽中的烫洗时间为3~5min，烫洗结束后，应充分凉干，并充分擦尽导电梁上的油污灰尘及酸碱水，特别注意管状型材和厚壁型材的清洗和降温。
12.2.5冷纯水洗槽的温度应保持在30℃以下，冷纯水洗后的型材不应凉干，以防电泳时产生流浪。
12.2.6型材进入电泳槽时必须保持较大的倾斜度，以利排除空气。
12.2.7型材进入电泳槽后应放置在电极中央，确保与两边极板的距离相等，并静置1分钟后才能通电电泳。
12.2.8电泳时必须开启电泳槽循环泵和电泳回收装置，并使电泳后的两道纯水洗槽达到如下工艺要求：第一道纯水第二道纯水固体份：<1.0% <0.3%PH: 8.0~8.3 8.0~8.5电导率：<100µS/cm <50µS/cm12.2.9电泳槽液应根据PH或电导率的升高定期开启精制净化系统，确保电泳槽液符合工艺要求。
12.2.10电泳结束后，必须经两道纯水洗。
12.2.11电泳水洗后的型材应放置在预干区预干。
12.2.12经常保持电泳区的环境卫生，严禁油污、灰尘、酸雾污染型材和电泳槽。
13、固化：13.1工艺参数：固化温度：180~200℃固化时间：30~45min13.2操作要求：13.2.1固化前应检查固化炉及测温系统是否正常，并定期清洁固化炉。
