导航工程技术专业常见问题解析惯性导航系统误差源分析与校正方法导航工程技术专业常见问题解析——惯性导航系统误差源分析与校正方法导航工程技术专业涉及众多领域，其中惯性导航系统是一项重要的研究方向。
在实际应用中，惯性导航系统常常会面临误差问题，其中误差源的分析与校正方法是解决这一问题的关键。
本文将针对常见问题，对惯性导航系统的误差源进行分析，并介绍一些常用的校正方法。
一、惯性导航系统误差源分析误差源是影响惯性导航系统精度的主要因素，它们包括三个方面：传感器误差、初始对准误差和模型误差。
1. 传感器误差惯性导航系统的传感器包括加速度计和陀螺仪，它们在测量物体加速度和角速度时会引入误差。
加速度计误差主要包括随机误差和系统误差，随机误差受到环境因素和器件制造工艺的影响，而系统误差则与加速度计的设计和校准有关。
陀螺仪误差主要包括漂移误差和尺度因子误差，漂移误差是由于运动过程中陀螺仪会逐渐累积误差，而尺度因子误差则影响陀螺仪的测量精度。
2. 初始对准误差初始对准误差是指惯性导航系统在初始使用时，由于传感器的摆放和安装不准确，导致系统初始姿态估计存在误差。
初始对准误差主要包括零偏误差、尺度因子误差和非正交误差等。
3. 模型误差模型误差是指惯性导航系统在建立数学模型时，对实际物理情况的简化和假设所引入的误差。
模型误差主要包括系统动态误差、参数误差和非线性误差等。
二、惯性导航系统误差校正方法为了提高惯性导航系统的精度，人们提出了多种误差校正方法，下面将介绍其中的几种常用方法。
1. 传感器误差校正方法传感器误差校正方法主要包括校准和滤波两种方式。
校准方法通过对传感器特性和误差进行建模，利用实验数据对模型进行参数估计，从而实现误差校正。
滤波方法利用滤波算法对传感器输出进行优化和平滑处理，以降低误差对导航结果的影响。
2. 初始对准误差校正方法初始对准误差校正方法主要包括传感器标定和初始对准两个步骤。
传感器标定通过实验测量得到传感器的误差参数，然后将其输入到初始对准算法中进行优化，最终实现初始对准误差的校正。
一、实验目的1. 了解惯性测质量的基本原理和方法。
2. 掌握使用惯性秤进行物体质量测量的操作步骤。
3. 通过实验，验证牛顿第二定律在质量测量中的应用。
二、实验原理惯性测质量实验基于牛顿第二定律，即物体的加速度与作用力成正比，与物体的质量成反比。
通过测量物体在惯性秤上的振动周期，可以计算出物体的质量。
三、实验仪器1. 惯性秤2. 标准质量块3. 秒表4. 秒尺5. 计算器四、实验步骤1. 准备工作：将惯性秤放置在水平桌面上，确保其稳定。
将标准质量块放置在秤台上，调节游码，使横梁水平。
2. 测量标准质量块周期：将秒表置于易于观察的位置，使用秒尺测量标准质量块在惯性秤上的振动周期。
重复测量三次，求平均值。
3. 测量待测物体周期：将待测物体放置在秤台上，调节游码，使横梁水平。
使用秒表和秒尺测量待测物体在惯性秤上的振动周期。
重复测量三次，求平均值。
4. 计算质量：根据标准质量块的周期和待测物体的周期，利用公式计算待测物体的质量。
五、实验数据及处理1. 标准质量块周期（s）：T1 = 0.5s，T2 = 0.6s，T3 = 0.55s；平均值T = (0.5 + 0.6 + 0.55) / 3 = 0.55s。
2. 待测物体周期（s）：T1' = 0.4s，T2' = 0.45s，T3' = 0.43s；平均值T' = (0.4 + 0.45 + 0.43) / 3 = 0.433s。
3. 标准质量块质量（kg）：m = 0.5kg。
4. 待测物体质量（kg）：根据公式m' = (m T') / T，代入数据计算得待测物体质量m' = (0.5 0.433) / 0.55 ≈ 0.39kg。
六、实验结果分析通过实验，我们得到了待测物体的质量为0.39kg。
与实际质量存在一定的误差，这可能是由于以下原因：1. 惯性秤的精度有限，存在一定的误差。
2. 测量过程中，秒表和秒尺的读数误差。

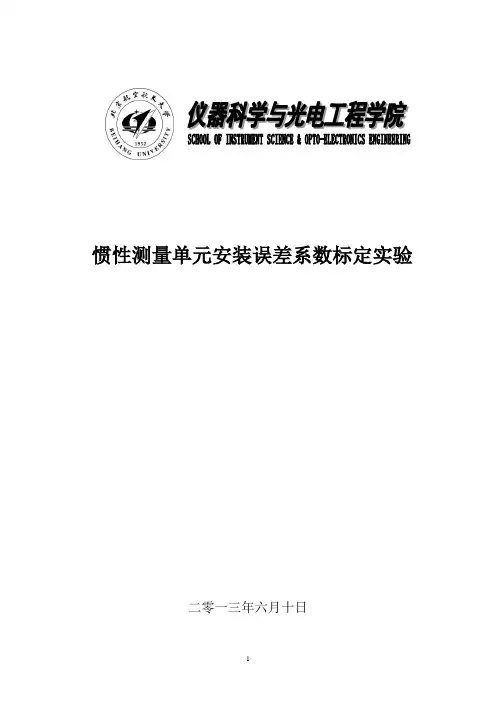

惯性测量单元安装误差系数标定实验二零一三年六月十日2.1 惯性测量单元安装误差系数标定试验一、实验目的1、掌握惯性测量单元（inertial measurement unit ，IMU ）的标度系数、安装误差、零偏的标定方法；2、利用现有实验条件实现实验过程的设计。
二、实验内容利用单轴速率转台，进行IMU 的安装误差系数标定，并通过公式计算该安装误差系数。
三、实验系统组成单轴速率位置转台、MEMS 惯性测量单元、稳压电源、数据采集系统。
四、实验原理IMU 安装误差系数的计算方法通常，惯导系统至少需要三个陀螺和三个加速度计，用以感知载体的三轴角速度和加速度变化。
将这些陀螺和加计按照敏感轴两两正交的方式集成在一起，安装在一个结构框架上，便构成了一个能感知完整惯性测量信息的小型系统，称之为惯性测量单元。
对惯性测量单元进行标定时，除了要对其中的陀螺、加速度计进行常规标定外，还要考虑由于安装时不能严格保证敏感轴两两正交所带来的交叉耦合误差，即，要对IMU 的安装误差进行标定，测量出不正交角。
因此，在考虑IMU 的安装误差、标度因数误差、零偏误差的情况下，建立东北天坐标系下IMU 的角速度通道误差方程。
x x xx xy xz x y y yx yy yz y z z zxzyzz z K E E E K E E E K ωεωωεωωεω⎡⎤⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥=+⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦⎣⎦ (1)式中i ω为惯性系统i 轴向陀螺输出角速度，i ω为i 轴向的输入角速度；i ε为i 轴向陀螺零偏；ii K 为i 轴向陀螺标度因数；ij E 为角速度通道的安装误差系数，i和j为坐标轴X，Y，Z的统称。
设输入矩阵为x1xny1ynIz1zn...11ωωωωωω⎡⎤⎢⎥⎢⎥Ω=⎢⎥⎢⎥⎣⎦，输出矩阵为x1xno y1ynz1zn...ωωωωωω⎡⎤⎢⎥Ω=⎢⎥⎢⎥⎣⎦，则标度因数、安装误差系数与陀螺漂移组成的矩阵可按最小二乘法估计为：类似，可计算加速度计的标度因数、安装误差系数与加计零偏。
