单相电机的倒顺开关正反转接线图及原理(一看便能搞懂)

单相电机的倒顺开关接线及道理

有许多电工对单相电机的接线搞不清.我先对单相电机的正反转道理讲一下.单机电机里面有二组线圈,一组是运转线圈(主线圈),一组是启动线圈(副线圈),大多的电机的启动线圈其实不是只启动后就不必了,而是一向工作在电路中的.启动线圈电阻比运转线圈电阻大些,量下就知了.启动的线圈串了电容器的.也就是串了电容器的启动线圈与运转线圈并联,再接到220V电压上,这就是电机的接法.当这个串了电容器的启动线圈与运转线圈并联时,并联的二对接线头的头尾决议了正反转的.比起三相电念头的顺逆转掌握,单相电念头要艰苦得多,一是因为单相电念头有启动电容.运行电容.离心开关等帮助装配,构造庞杂;二是因为单相电念头运行绕组和启动绕组不一样,不克不及互为代用,增长了接线的难度,弄错就可能销毁电念头.

有接线盒的单相电念头内部接线图

上图,是双电容单相电念头接线盒上的接线图,图上清楚的反应了电念头主绕组.副绕组和电容的接线地位,你只须要按图接进电源线,用衔接片衔接Z2和U2,UI和VI,电念头顺转,用衔接片衔接Z2和U1,U2和VI,电念头逆转.

单相电念头各个元件也好辨别,电容都是装在外面,用肉眼就可以看清楚接线地位（如上图）启动电容接在V2—Z1地位,运行电容接在V1—Z1间,从里面引出的线也好辨别,接在（如上图）UI—U2地位的是运行绕组,接在Z1—Z2地位的是启动绕组.接在V1—V2地位的是离心开关.用万用表也轻易区分6根线,阻值最大的是启动绕组,阻值比较小的运行绕组,阻值为零的是离心开关.假如运行绕组和启动绕组阻值一样大,解释这两个绕组是完整雷同的,可以互为代用.单相电念头的绕组两头和电容两头不分极性,随意率性接都可以,但启动绕组和运行绕组不克不及接反,启动电容和运行电容不克不及接反,不然轻易烧启动绕组

以下是本身为了消化接收而画的接线图,在此献给宽大电工同伙,愿望能给大家带来一些帮忙.本身学识粗浅,特树立

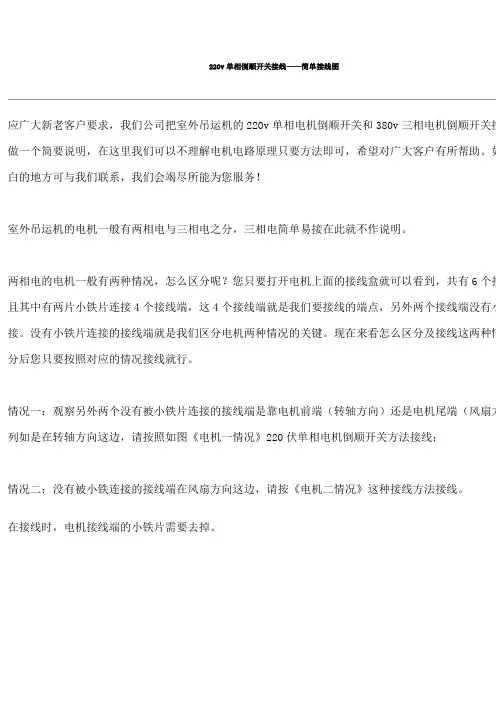

220v单相倒顺开关接线——简单接线图

应广大新老客户要求，我们公司把室外吊运机的220v单相电机倒顺开关和380v三相电机倒顺开关接做一个简要说明，在这里我们可以不理解电机电路原理只要方法即可，希望对广大客户有所帮助。如白的地方可与我们联系，我们会竭尽所能为您服务！

室外吊运机的电机一般有两相电与三相电之分，三相电简单易接在此就不作说明。

两相电的电机一般有两种情况，怎么区分呢？您只要打开电机上面的接线盒就可以看到，共有6个接且其中有两片小铁片连接4个接线端，这4个接线端就是我们要接线的端点，另外两个接线端没有小接。没有小铁片连接的接线端就是我们区分电机两种情况的关键。现在来看怎么区分及接线这两种情分后您只要按照对应的情况接线就行。

情况一：观察另外两个没有被小铁片连接的接线端是靠电机前端（转轴方向）还是电机尾端（风扇方列如是在转轴方向这边，请按照如图《电机一情况》220伏单相电机倒顺开关方法接线；

情况二：没有被小铁连接的接线端在风扇方向这边，请按《电机二情况》这种接线方法接线。

在接线时，电机接线端的小铁片需要去掉。

注明：此图是简单式接线方法，上面的9个圆点的是倒顺开关，接线时开关柄朝上。下面6个圆点的电机转轴方向向左。一般电机接好后试机，倒顺两个方向都要试一下，如电机有异样应注意随时拔掉另外：注意安全!

单相电机正反转接法

单相电机的正反转是调换它里面的两组绕组.当正转是主绕组和次绕组同一个方向的电流,那么反转就是把主绕组或者次绕组的电流方向调换过来。如电刨和疏通机上的单相电机，Y90L-4，2.2KW，双值电容异步电动机。单相电机有二个绕组，如果把电容串在主绕组为正转的话，那么把电容串在副绕组上即为反转，将图中的a ,b 交换一下就可以实现正反转了如、图2。实际简单的作法是，先确定电机的主副绕组各自的二根线头，电机事前标注了最好，若不知道的话先用万用表测出主绕组和副绕组的二组接线端子，电阻小的一般确定为主绕组，电阻大点的为副绕组。然后将倒顺开关盖启开，二边各有三个接点，首先接好电源接点 (标有1/L1,3/L2,5/L5) ，火线接在倒顺总是接通的接点上，一般是三个接点中边上的那个，同时将中间的接点同接火线的接点连到一起，剩下的那个接点接电源零线及主绕组中的一根线头。再接负荷接点，边上火线对应接点接主绕组的另一根线头，剩下的二个接点将副绕组的二根线头接上就可以了。如图3

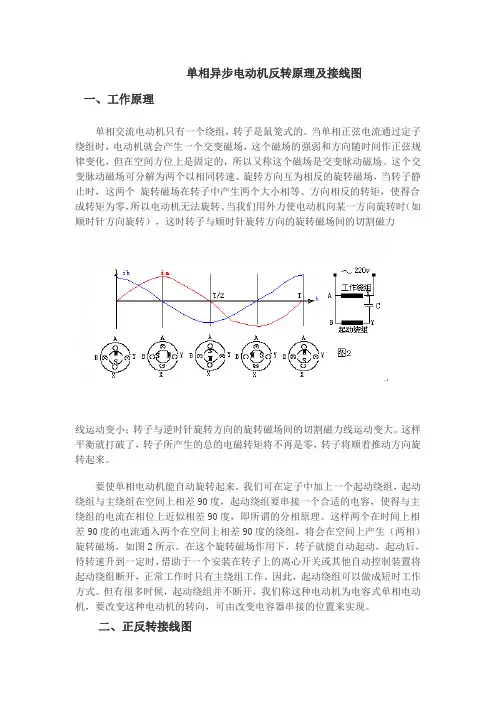

单相异步电动机反转原理及接线图

一、工作原理

单相交流电动机只有一个绕组，转子是鼠笼式的。当单相正弦电流通过定子绕组时，电动机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个 旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电动机无法旋转。当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切割磁力

线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。

要使单相电动机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，如图2所示。在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。因此，起动绕组可以做成短时工作方式。但有很多时候，起动绕组并不断开，我们称这种电动机为电容式单相电动机，要改变这种电动机的转向，可由改变电容器串接的位置来实现。

二、正反转接线图

图一

单相电动机要经过分相才能形成旋转磁场。一般需要有两个绕组，一个是主绕组，另一个就是启动绕组。两者相差90°电工角。主绕组直接和L、N相连，启动绕组则串联电容后与电源相连。这样，启动绕组由于电容有使电流超前于电压的功能，和主绕组的电流产生相位差并形成旋转磁场，使电机启动。要使电机反转，只要把启动绕组与电源的接线的头尾对调一下就行了。上图就起这个作用，启动绕组和电容是通过顺逆开关和电源相连的。
