风机盘管选型与布局简析案例

办公楼中央空调设计摘要本设计为天津市XX公司办公楼中央空调系统,拟为之设计合理的中央空调系统,为室内工作人员提供舒适的工作环境。

建筑共四层，总面积为4446.9m²，首层净高4.2m，其他三层净高均为3.9m。

要求采用空调夏季制冷冬季供暖。

设计的空调系统采用风机盘管—新风系统,选用水冷机组制冷冻水供冷，冬季依靠市政集中供热采暖。

设计的内容包括：选定合适空调系统的类型并确定设计方案，计算部分也十分重要，例如：空调冷负荷的计算；空调系统的划分与系统方案的确定；冷源的选择；风系统的设计与计算；室内送风方式与气流组织形式的选定；水系统的设计、布置与水力计算；风管系统与水管系统保温层的设计等内容。

除此之外，还需要进行空调末端处理设备及机房辅助设备及的选型。

需要结合所选择的空调系统的特点及办公楼的建筑结构选择合适的空调机组及末端设备，合理的布置吊顶内风管与水管的位置。

并根据所选择的空调机组选配合适的辅助设备：冷冻水循环水泵，冷却水循环水泵，开式水箱，冷却水塔，及相应的水管风管阀门等。

关键词：办公楼，中央空调，水冷机组，风机盘管—新风系统THE CENTRAL AIR-CONDITION OFOFFICIAL BUILDINGABSTRACTThe design of central air-conditioning system for the building of a Tianjin company is aimed to get a comfortable working condition indoors. The total area of the building is 4446.97 m². The height of the first floor is 4.2 meters,and the other three floor’heights are all 3.9 meters. The air-condition system is designed to supply cool air in summer, and a fan coil units (FCUs)--fresh air system is selected and central screw water chillers are used to provide the chilling water needed. In winter, the municipal central heating system is used to supply heat and keep official room warm.Some of the main points in this design are given as follows:To design an appropriate air-conditioning system for the building, the overall analysis is important. This includes the calculation, such as cooling load calculation, the estimation of system zoning; the design of air duct system and calculation; the estimation of air distribution method and the selection of relevant equipments; the design of water system and the analysis of its resistance losses; the plan of the insulation of air duct and chilled water pipes; etc.. Meanwhile, equipment selection is also an essential part of the design. According to the requirement, a fan coil units (FCUs)--fresh air system is appropriate. Thus，the main process equipment, i.e. the chiller, the fan coil units, the circulating water pumps, the cooling tower, are also determined in the design considering their characteristics and working conditions.KEY WORDS:official building, central air conditioning, cooling water chiller fan coil units (FCUs)--fresh air system目录第一章绪论 (1)第二章系统方案的选择确定 (3)第三章工程概况 (5)§ 3.1建筑特点 (5)§ 3.2建筑相关资料 (5)§ 3.3室外设计参数 (6)§ 3.4室内设计参数 (7)第四章空调负荷计算 (8)§ 4.1围护结构瞬变冷负荷计算原理 (8)§ 4.1.1外墙和屋面瞬变传热引起的冷负荷 (8)§ 4.1.2室内传热维护瞬时冷负荷 (8)§ 4.1.3外窗瞬变传热引起的冷负荷 (9)§ 4.1.4设备散热形成的冷负荷 (9)§ 4.1.5新风冷负荷 (11)§ 4.2办公楼围护结构冷负荷计算 (11)§ 4.3各房间送风方式的确定 (14)§ 4.4 办公楼新风量和新风负荷的确定 (15)§ 4.4.1新风负荷计算举例 (15)§ 4.4.2办公楼新风冷负荷计算书 (16)第五章风机盘管加新风系统选型计算 (21)§ 5.1风机盘管系统选型计算 (21)§ 5.2新风机组的选型 (24)第六章空调风系统 (25)§ 6.1空调房间气流组织 (25)§ 6.2风口的布置 (25)§ 6.2.1新风入口注意事项 (25)§ 6.2.2风道的布置和制作要求 (25)§ 6.2.3新、排风口的防雨百叶尺寸的确定 (26)§ 6.2.4风管阀门的选择 (27)§ 6.2.5送风口的布置原则 (27)§ 6.3 风口的选择 (27)§ 6.4 新风管的设计计算 (28)§ 6.6 办公区及卫生间排风 (30)第七章空调水系统 (32)§ 7.1 空调水系统的选型比较 (32)§ 7.2 空调水系统的布置 (33)§ 7.3风机盘管水系统水力计算 (33)§ 7.3.1基本公式 (33)§ 7.3.2标准层的冷冻水供水管路水力计算 (34)§ 7.4 办公楼水管最不利循环水利计算 (37)§ 7.5 空调风机盘管水系统供、回、凝水管 (39)§ 7.6 水管系统中的阀门 (40)第八章机房布置与设备选择 (41)§ 8.1机房布置原则 (41)§ 8.2机房的设备选择 (42)§ 8.2.1冷水机组的选择 (42)§ 8.2.2水泵的选择 (42)§ 8.2.3定压补水水箱选择 (44)§ 8.2.4冷却水塔、水箱的选择计算 (46)第九章管道保温、防腐 (47)结论 (48)参考文献 (49)致谢 (50)附录 (51)第一章绪论本篇文章是对天津某机关办公楼中央空调的设计计算说明。

图文简析风机盘管风机盘管是中央空调系统理想的末端配置。

风机盘管广泛用于宾馆、办公楼、医院、商住、科研机构等场所；风机盘管是一种适用范围广且经济的系统，可以用来处理建筑物中一些负荷特征不相同的独立控制区域。

工作及控制原理依靠风机的强制作用，使空气通过盘管，机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

基本组成一）低噪声电机、叶轮、蜗壳：噪声低，节能。

1、新型高效能的离心风机，合理的选型配置，逐一经动平衡检验，加上合理的空气流道设计，确保机组运行宁静；2、采用国内著名厂家低噪声电容电机，进口含油滚动轴承；3、优质的吸音材料以及八倍频降噪和定压降噪技术,进一步保证了机组低噪声。

二）盘管：风机盘管热交换器采用优质的紫铜管和高效纯铝翅片机械涨管而成，再配上以大风量的低噪声风机来强化传热，使机组能够发挥最理想的热传效率。

分水头采用黄铜制造，使水流分布均匀并减少压头损失，可进一步提高盘管整体传热效果。

三）其他零配件：箱体：外壳采用宝钢产优质镀锌钢板经模具加工成型，结构坚实不易变形。

外壳上表面配有吊装腰形孔，以利安装。

出风口或回风口均设有法兰，以方便与风管的连接。

凝结水盘：采用宝钢优质碳钢钢板，板材双面均经过酸洗磷化处理，再经静电喷涂混合聚酯并经高温固化处理，确保其寿命。

外表面附有难燃型优质保温材料，可避免凝结水或漏水之虑。

在出水管处压有冷凝水导流槽，使冷凝水可迅速排放。

盘管1、翅片：高换热效率换热器采用优质紫铜管，外套优质正弦波铝翅片，给空气以充分的扰动，提供极高的空气侧换热效果，翅片二次翻边和铜管紧密接触，减少了接触热阻，保证机组冷热量的充沛，该片型在湿工矿下风量衰减减小。

同时，该片型易于清洗，可以方便的清楚表面积尘。

2、水流程设计：（略）3、铜制集水管：黄铜集水头，结构致密，水阻力小。

优缺点比较优点：体积小；效率高；能耗低、噪音低；布置灵活，各房间可独立调节室温；机体结构精致，紧凑，坚固耐用。

风机盘管型号选型及设计风机盘管机组作为半集中式空调系统的末端装置，其工程应用非常广泛。

从总体上看，目前国内的风机盘管在名义供冷量、噪音、电机输入功率等项指标上，已接近于或优于国外产品，而风量则普遍低于国外同型号产品。

但是，真正影响空调效果的，并不只是这些参数的绝对值大小，还取决于这些参数之间的配匹是否合理。

因为我国的行业标准?中，对供冷量、噪声、输入功率等都有严格规定，因而形成了国产风机盘管高冷、低噪、小风量的总体特点，而风量与冷量的搭配(焓差)则不合理，这给选型工作的合理性和经济性带来问题。

2 目前风机盘管选型中常见的问题2．1 按冷负荷选型的弊端按空调房间的最大冷负荷选用风机盘管是空调系统设计中常见的做法，其目的是保证高峰负荷时的房间温度。

而实际上空调房间运行的绝大部分时间都不会处于高峰负荷，使供冷量过剩，而切换到中、低档运行以降低冷量输出，从而维持房间的热平衡。

可见机组实际输出冷量取决于空调负荷的变化，与机组的名义供冷量关系不大。

故供冷量只是实现空调的必要条件，但不能决定空调的使用效果。

评价空调效果好坏，一是房间平均温度与设定温度的接近程度；二是室温分布(梯度)和变化(波动)幅度。

送风温差越大，换气次数越少，室温梯度和波动幅度也越大，故送风温差和换气次数才是影响空调精度和舒适性的主要因素。

文献[2]中明确规定了不同精度空调房间的最大送风温差和最低换气次数。

空调精度越高，要求送风温差越小、换气次数越多。

可见按最大冷负荷选型，仅满足高峰负荷时的房间温度是不够的，还需满足适当的送风温差和换气次数，才能保证房间的舒适性要求。

2．2 不能保证足够的送风量因送风温差、换气次数是决定空调精度和舒适性的主要因素，故保证足够的风量是实现预期空调效果的先决条件。

这里所说的风量是指机组使用时的实际送风量，而不是产品样本中的名义风量(GB／T 19232-2003规定：名义风量须在盘管不通水、空气14—27℃，风机转速为高档，对低静压机组不带风口和过滤器等出口静压为12Pa测得的风量值)。

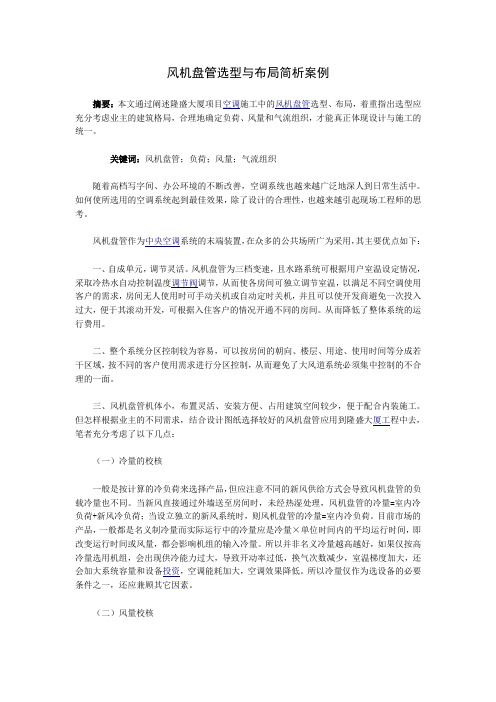

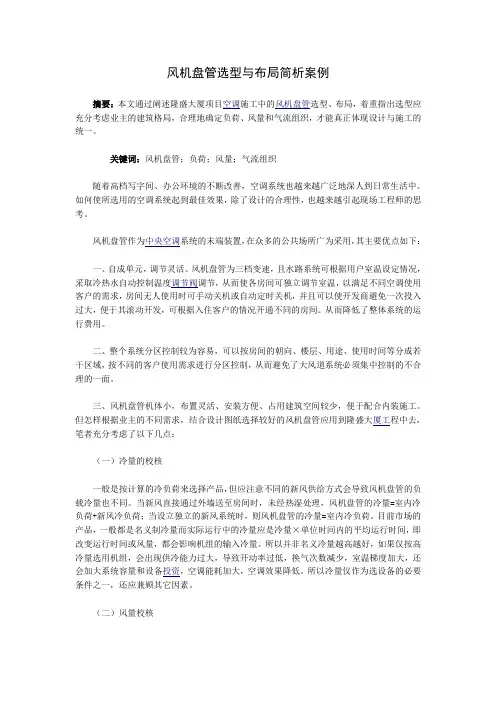

风机盘管选型与布局简析案例摘要：本文通过阐述隆盛大厦项目空调施工中的风机盘管选型、布局，着重指出选型应充分考虑业主的建筑格局，合理地确定负荷、风量和气流组织，才能真正体现设计与施工的统一。

关键词：风机盘管；负荷；风量；气流组织随着高档写字间、办公环境的不断改善，空调系统也越来越广泛地深人到日常生活中。

如何使所选用的空调系统起到最佳效果，除了设计的合理性，也越来越引起现场工程师的思考。

风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：一、自成单元，调节灵活。

风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。

从而降低了整体系统的运行费用。

二、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。

三、风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。

但怎样根据业主的不同需求，结合设计图纸选择较好的风机盘管应用到隆盛大厦工程中去，笔者充分考虑了以下几点：（一）冷量的校核一般是按计算的冷负荷来选择产品，但应注意不同的新风供给方式会导致风机盘管的负载冷量也不同。

当新风直接通过外墙送至房间时，未经热湿处理，风机盘管的冷量=室内冷负荷+新风冷负荷；当设立独立的新风系统时，则风机盘管的冷量=室内冷负荷。

目前市场的产品，一般都是名义制冷量而实际运行中的冷量应是冷量×单位时间内的平均运行时间，即改变运行时间或风量，都会影响机组的输入冷量。

所以并非名义冷量越高越好，如果仅按高冷量选用机组，会出现供冷能力过大，导致开动率过低，换气次数减少，室温梯度加大，还会加大系统容量和设备投资，空调能耗加大，空调效果降低。

中央空调风机盘管选型方法大公开
风机盘管是中央空调的末端设备，风机盘管选型能否合理关系到中央空调的运用效果以及系统节能性，作为中央空调系统重要一局部，风机盘管主要起到了传输的作用，将室内所需的冷/热量传送到各个出风口，满足人体对温度的需求。

风机盘管选型步骤
风机盘管选型第一步：明白所选用机组的型式、规格、风口位置等请求。

在选用风机盘管制冷机组时，是把设计预热负荷与机组显热负荷相匹配。

在大多数状况下，盘管有足够的潜热容量，可满足设计需求。

如运用室外空气则相应修整其负荷及计算公式：水温升(℃)=空气温升(℃db)。

制热：通常按制冷选用的机组，供暖才能是足够的，回热量是依照水流量相同时来选定的，即用进水温度来满足室内所需加热负荷，室内加热负荷()，进风温度(℃)。

制冷：室内预热制冷负荷()，室内总热制冷负荷()，进风温度(℃db/℃wb)，进水温度(℃)，风量()。

风机盘管选型第二步：肯定机组规格、水量、所需水温及压降等参数。

明白风机电动机轴承能否采用含油或不含油轴泵，若选用不含油轴泵，运用中一向内按规则定期加油。

明白所选用机组的接水管左出或右出方向(与管道布置等有关)。

冬季通热水，水温普通不超越60℃，可减少结垢，同时减轻冷热交替作用使胀管胀紧力削弱，影响传热。

留意出水的保温措施，以免夏季运用时产生凝露，污损室内建筑物。

机组盘管最高处设置放气阀。

风机盘管选型比拟简单，而且风机盘管价钱也不贵，维修也比拟便当，但是选择适宜的风机盘管无疑能够为中央空调系统运转如虎添翼，让家居生活如鱼得水。

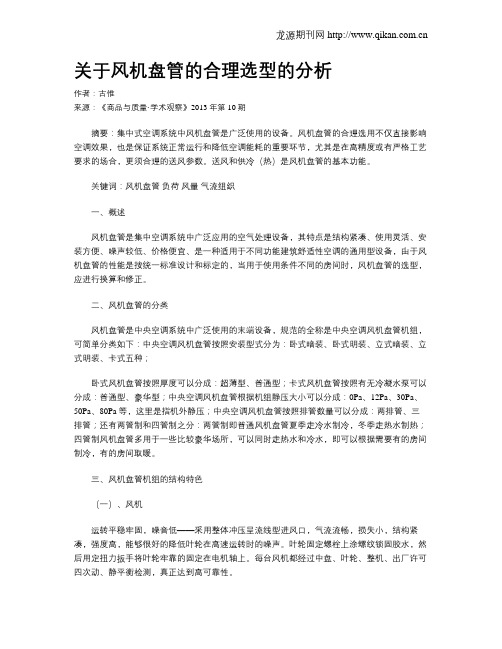

关于风机盘管的合理选型的分析作者：古惟来源：《商品与质量·学术观察》2013年第10期摘要：集中式空调系统中风机盘管是广泛使用的设备。

风机盘管的合理选用不仅直接影响空调效果，也是保证系统正常运行和降低空调能耗的重要环节，尤其是在高精度或有严格工艺要求的场合，更须合理的送风参数。

送风和供冷（热）是风机盘管的基本功能。

关键词：风机盘管负荷风量气流组织一、概述风机盘管是集中空调系统中广泛应用的空气处理设备，其特点是结构紧凑、使用灵活、安装方便、噪声较低、价格便宜、是一种适用于不同功能建筑舒适性空调的通用型设备，由于风机盘管的性能是按统一标准设计和标定的，当用于使用条件不同的房间时，风机盘管的选型，应进行换算和修正。

二、风机盘管的分类风机盘管是中央空调系统中广泛使用的末端设备，规范的全称是中央空调风机盘管机组，可简单分类如下：中央空调风机盘管按照安装型式分为：卧式暗装、卧式明装、立式暗装、立式明装、卡式五种；卧式风机盘管按照厚度可以分成：超薄型、普通型；卡式风机盘管按照有无冷凝水泵可以分成：普通型、豪华型；中央空调风机盘管根据机组静压大小可以分成：0Pa、12Pa、30Pa、50Pa、80Pa等，这里是指机外静压；中央空调风机盘管按照排管数量可以分成：两排管、三排管；还有两管制和四管制之分：两管制即普通风机盘管夏季走冷水制冷，冬季走热水制热；四管制风机盘管多用于一些比较豪华场所，可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖。

三、风机盘管机组的结构特色（一）、风机运转平稳牢固，噪音低——采用整体冲压呈流线型进风口，气流流畅，损失小，结构紧凑，强度高，能够很好的降低叶轮在高速运转时的噪声。

叶轮固定螺栓上涂螺纹锁固胶水，然后用定扭力扳手将叶轮牢靠的固定在电机轴上。

每台风机都经过中盘、叶轮、整机、出厂许可四次动、静平衡检测，真正达到高可靠性。

（二）、盘管传热效率高，冷热量富足——采用紫铜管串套高效双向裂隙铝翅片，正弦双向裂隙开窗且布满的形式，排列有序层次分明，充分增加了传热面积，提高了传热效率。

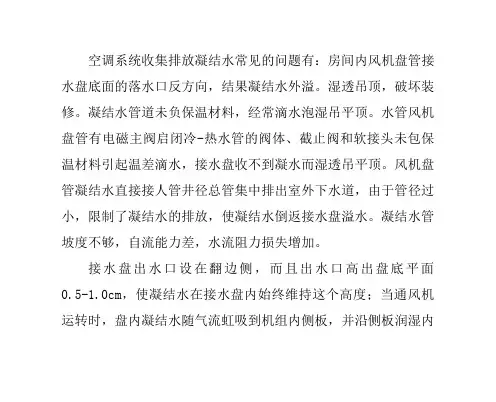

空调系统收集排放凝结水常见的问题有：房间内风机盘管接水盘底面的落水口反方向，结果凝结水外溢。

湿透吊顶，破坏装修。

凝结水管道未负保温材料，经常滴水泡湿吊平顶。

水管风机盘管有电磁主阀启闭冷-热水管的阀体、截止阀和软接头未包保温材料引起温差滴水，接水盘收不到凝水而湿透吊平顶。

风机盘管凝结水直接接人管井径总管集中排出室外下水道，由于管径过小，限制了凝结水的排放，使凝结水倒返接水盘溢水。

凝结水管坡度不够，自流能力差，水流阻力损失增加。

接水盘出水口设在翻边侧，而且出水口高出盘底平面0.5-1.0cm，使凝结水在接水盘内始终维持这个高度；当通风机运转时，盘内凝结水随气流虹吸到机组内侧板，并沿侧板润湿内
衬保温、消声材料引起外滴水。

凝结水管往上、下绕出风管、过梁而人为造成管道翻高，压力损失大。

凝结水管堵塞。

解决办法包括以下几点：
1.风机盘管安装校平后方可使用，按给排水规范，凝水管坡度取0.01。

在装饰、建筑结构条件许可情况下，安装坡度最好略大于0.01为宜。

系统管径也在条件许可下适当加大些。

2.所有供、回水阀门和调节阀体均要包保温材料，按暖通空调设计规范，凝水管保温层厚度作3-5cm处理。

3.风机盘管凝水管可以在卫生间适当的位置就近排入地漏；根据高层建筑设置管井和设计面积，建筑重新修改，尽可能减少
集中排放，以分区、分层、便捷为原则，适当增加立管布置，顺其竖流；绝对禁止上、下绕出过梁或通风管等设施。

4.空调机组接水盘坡向中间出水口落水，绝对不能忽视出水口与凝水管相接的一些构件焊接工艺或丝接要求和设备选型。

机组底脚加设隔振垫。

西安美的空调售后电话 鵼罔咇。

风机盘管选择方法
风机盘管的选择方法
风机盘管有两个主要参数：制冷（热）量和送风量，故有风机盘管的选择有如下两种方法：
（1）根据房间循环风量选：房间面积、层高（吊顶后）和房间换气次数三者的乘积即为房间的循环风量。

利用循环风量对应风机盘管高速风量，即可确定风机盘管型号。

（2）根据房间所需的冷负荷选择：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值。

利用房间冷负荷对应风机盘管的高速风量时的制冷量即可确定风机盘管型号。

确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（底送底回，侧送底回等）以及水管连接位置（左或右）等条件。

对于一般的住宅和办公建筑，房间面积在20m2以下，可选用FP-3.5,25m2左右的选用FP-5.0，30m2左右的选用FP-6.3,35m2左右的选用FP-7.1。

房间面积较大时应考虑使用多个风机盘管，房间单位面积负荷较大，对噪音要求不高时可考虑使用风量和制冷量较大的风机盘管。

空气处理机的选择
空气处理机组主要用于处理室内空气和供新风，一般有空调工况和新风工况两种工作状态。

空气处理机组的选择一般由三个主要参数决定：风量、表冷器排管数和机外余压。

先根据系统需要的风量确定空气处理机组的型号，然后根据需要提供的冷量来决定其排管数，如此便可确定。

根据系统需要的余压要求确定余压。

空气处理机组一般有吊顶式和落地式两种。

落地式包括立式和卧式两种。

另外机组的送回风方式也有多不同。

徐根据建筑情况和建筑业主要求进行最终的确定。

注意：空调工况的制冷（热）量比新风工况时要小。

感谢您的阅读！。

风机盘管选型与布局简析案例我曾经看到一篇设计说明.是美国的,人家的设备选型可以说是真的很精确,与冷负荷计算一样,而且使用了十几年后测试也没大的饿变化,相差不到5%(保养技术与国内相似).而国内的基本上都是选型时选的很大,而过了五六年后.效率就开始下降.这也是没办法的事.有新风注入:(处理过)由已知房间新风量,算出新风负荷.再拿房间的总负荷减去新风负荷,得出房间的负荷.再由已知空气设计参数.算出空气质量新风量,再依据新风量和房间负荷选型,最后选出设备型号.(没处理过的)设备负荷为新风负荷(由新风量算出)加房间负荷无新风注入:根据空气设计参数和房间负荷,直接算出空气质量新风量,再依据新风量和房间负荷选型,最后选出设备型号.若有未经处理的新风送入则，盘管冷量应是房间冷负荷+新风负荷若有经处理的新风送入（处理到室内点），盘管冷量就是房间冷负荷注意:.若有经处理的新风送入（处理到室内点），盘管冷量为房间冷负荷减去新风负荷摘要：本文通过阐述隆盛大厦项目空调施工中的风机盘管选型、布局，着重指出选型应充分考虑业主的建筑格局，合理地确定负荷、风量和气流组织，才能真正体现设计与施工的统一。

关键词：风机盘管；负荷；风量；气流组织随着高档写字间、办公环境的不断改善，空调系统也越来越广泛地深人到日常生活中。

如何使所选用的空调系统起到最佳效果，除了设计的合理性，也越来越引起现场工程师的思考。

风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：一、自成单元，调节灵活。

风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。

从而降低了整体系统的运行费用。

二、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。

干式风机盘管+新风空调系统设计选型步骤1. 确定夏季室内、外空气的状态参数（t N 、φN 、i N 、t W 、t WS 、i W ）；2. 分别计算各个房间的室内显热负荷（Q x ）和湿负荷（W ）并汇总；3. 根据室内外空气状态之间的关系（i N 、i W 、d N 、d W ），依据设计选用原则确定 新风机组和风机盘管分别负担的显热负荷，在某可按照各承担50%的水平选取。

4.风机盘管干工况运行，则新风系统必须承担室内产生的全部湿（潜热）负荷；在新风除湿的同时，应使新风冷量最大化，并尽可能多地承担室内的显热负荷。

5. 选取 新风机组的送风温差，可得新风送风温度t O ，依据显热负荷承担比例算出 新风需要承担的显热负荷，根据G O ＝()O N xt t Q -⨯337.0可计算出新风的送风量。

6．根据公式ON O d d W G -=，计算按照消除室内余湿，新风机器露点对应的含湿量d L ，校核新风量是否满足除湿和人体卫生要求。

7． 已知新风送风温度t O 和送风含湿量d O ，可得新风送风点的其它状态参数。

沿新风送风状态点等焓线向上与新风室外状态点等含湿量线相交，即为 新风间接蒸发制冷段出风状态点。

8．根据不同地区、不同的室内设计参数、不同建筑物和室内条件，选取和校核间接蒸发制冷段效率和直接蒸发制冷段效率及其组合是否满足新风出风状态的要求。

9．统计各个房间所需的新风量，根据所需的新风总量选取新风机组及功能段。

10．按风机盘管承担的显热负荷比例，计算得出风机盘管需要承担的显热负荷数值，参照样本中风机盘管干工况供冷量数据表，选择风机盘管型号和数量。

11．统计风机盘管的数量，汇总风机盘管的总供冷量及水流量，选取相应的间接蒸发冷水机组。

某文体中心干式风机盘管+新风空调系统设计选型实例已知：某市办公楼建筑面积2700平方米，办公室结构尺寸统一为9米×6.3米，共45间。

给定夏季空调室内设计参数，室内干球温度t N = 26℃,相对湿度φN =60%。

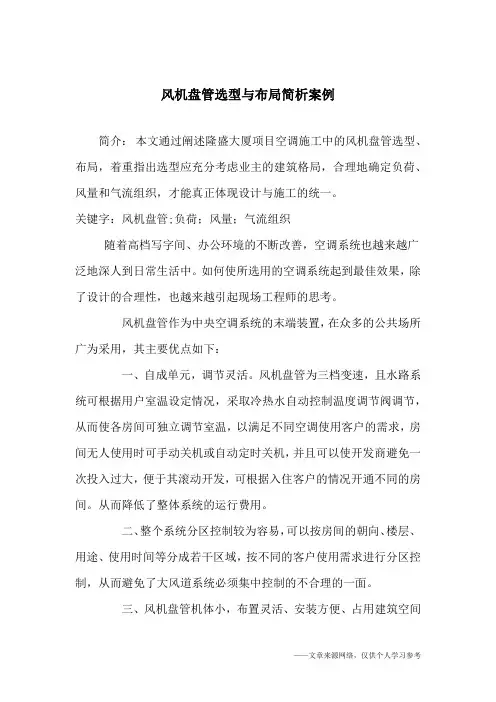

风机盘管选型与布局简析案例简介：本文通过阐述隆盛大厦项目空调施工中的风机盘管选型、布局，着重指出选型应充分考虑业主的建筑格局，合理地确定负荷、风量和气流组织，才能真正体现设计与施工的统一。

关键字：风机盘管;负荷；风量；气流组织随着高档写字间、办公环境的不断改善，空调系统也越来越广泛地深人到日常生活中。

如何使所选用的空调系统起到最佳效果，除了设计的合理性，也越来越引起现场工程师的思考。

风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：一、自成单元，调节灵活。

风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。

从而降低了整体系统的运行费用。

二、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。

三、风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。

但怎样根据业主的不同需求，结合设计图纸选择较好的风机盘管应用到隆盛大厦工程中去，笔者充分考虑了以下几点：（一）冷量的校核一般是按计算的冷负荷来选择产品，但应注意不同的新风供给方式会导致风机盘管的负载冷量也不同。

当新风直接通过外墙送至房间时，未经热湿处理，风机盘管的冷量=室内冷负荷+新风冷负荷；当设立独立的新风系统时，则风机盘管的冷量=室内冷负荷。

目前市场的产品，一般都是名义制冷量而实际运行中的冷量应是冷量×单位时间内的平均运行时间，即改变运行时间或风量，都会影响机组的输入冷量。

所以并非名义冷量越高越好，如果仅按高冷量选用机组，会出现供冷能力过大，导致开动率过低，换气次数减少，室温梯度加大，还会加大系统容量和设备投资，空调能耗加大，空调效果降低。

精心整理风机盘管在特殊工况下的选型计算随着我国经济的迅速发展，人们的生活水平不断提高，对工作和生活环境的要求也不断提高，由此带动了空调行业的蓬勃发展。

中央空调以其特有的优点，在宾馆、办公楼、高级住宅、百货商场等等场所得到了广泛的应用，趋向于夏季室温低于27℃，向更舒适的方向发展，如相当多的场所要求达到22℃左右的温度。

这就要求设计和生产部门能给用户设计、提供符合不同品味用户要求的，湿球19．5 C般只到减小，盘管之比即：??????????例：已知某房间采用风机盘管加独立新风系统处理到室内焓值，不承担室内冷湿负荷，干球27℃，相对湿度509/6，，的四排管新风机在7_C入口水温，高档风量时，其出口焓值为54kJ/kg，故选用四排管式新风机能满足要求。

由于室内湿球温度相同，故可以直接从样本中选型号，现选用该公司?????22．C，45kJ/kg????????故全冷量有7的余量，显冷量有12的余量，可认为满足要求。

如果选型时发现选用型号全冷量、显冷量与要求略有偏差，而套用相邻型号偏差更大时，可以通过改变冷冻水流量和水温来实现。

现在，我们来讨论利用效率法进行柜式空调箱的选型、核算，由于柜式空调箱使用工况变化比较大，如在有的空调工程中直接把新风接入空调箱的回风静压箱内，那么新、回风比例就影响了空调箱的工况。

又如有时通过改变冷冻水流量来调节空调箱制冷量等等。

为了方便设计选型，以该公司空调箱国家检验测试数据为依据，利用传热学原理推导出以下全冷量焓效率、显冷量效率公式。

????????以上公式为实验公式，且仅适用于该公司产品及与该公司产品结构参数相同的产品，主要影响参数为表冷器片距、片型、设计迎面风速、迎风面积、冷冻水流程，另外以上公式适用于回风相对湿度36～70，冷冻水入口温度为5～10C工况，冷冻水温升4～6C。

偏离此条件误差将加大。

利用这些公式，我们就可以在不同工况下求得柜式空调器的实际运行全冷量和显冷量，以达到控制室内干、湿球温度的目的。

风机盘管选型，看这篇就够了一、风机盘管介绍风机盘管是空气源热泵理想的末端产品，由热交换器，水管，过滤器，风扇，接水盘，排气阀，支架等组成。

风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热作用，能够迅速加热房间的空气。

风机盘管是热泵系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

通常，新风通过新风机组处理后送入室内，以满足房间新风量的需要。

二、空调系统分类（一）根据介质的形式分类1、氟系统2、水系统3、风系统4、气—水系统5、各系统之间的对比（二）根据送风温度分类1、水1）低温2）常温3）高温2、风1）低温2）常温（三）按照空气处理设备的位置分类1、集中系统2、半集中系统3、分散系统4、各系统之间的对比（四）按照集中处理空气的来源分类1、封闭系统2、直流系统3、混合系统4、各系统之间的对比（五）根据风速分类1、低速2、高速（六）根据设备安装形式分类1、明装2、暗装三、风机盘管选型（一）风机盘管的分类：风机盘管种类有：卧式暗装(带回风箱) 风机盘管、卧式暗装(不带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。

风机盘管的形式有立式和卧式两种；安装形式为明装和暗装两种；按其出风方式可分为顶出风、斜出风和前出风三种；按其进水方式可分为左进水、右进水和后进水三种。

立式和卧式之分主要是对暗装风机而言．目的我国生产的明装风机盘管一般都是立式的。

它主要安装在窗台下，使用比较普遍。

卧式暗装风机盘管是将立式暗装卧放，在结构上与立式有较多差异。

卧式暗装风机盘管通常吊装在房间天棚上，冷风自上而下，回风口设在天棚另一端。

立式明装风机盘管明装和暗装是按风机盘管结构型式来分的。

明装是将风机盘管放在室内可见部位，暗装是将风机盘管放在室内不可见部位，一般放在窗台下、大棚上或夹墙里。

盘管机机型于面积配法
没有规矩不成方圆，万物的发展都有一定的规律和可比性，比如多大的脚穿多大鞋，风机盘管也是一样的，因为使用条件的不同，所以不同的人对不同空间大小使用也是不同，因为风机盘管的使用涉及到冷负荷量、风量等是需要根据空间面积来辅算的，所以所有不同大小的空间千篇一律的使用同一大小的风机盘管肯定是不行的。

那么风机盘管型号对应面积是怎样的呢？
风机盘管的9个型号，相信大家应该都知道了，这里我就不多做介绍了，风机盘管型号对应面积的基本原则，是越大的空间要用越大型号的风机盘管，但是这个空间面积范围和风机盘管型号的对应也是有一定范围的，并不是胡乱选配的，因为只有风机盘管的型号选对了，风量，冷量核算达标了，才能体验到风机盘管所带来的舒适性。

简单的说风机盘管型号和对应空间面积大小是相互制衡的关系。

一、风机盘管型号
按照风量划分，风机盘管有9个型号: 340m3/h，510m3/h，680m3/h，850m3/h,1020m3/h,1360m3/h，1700m3/h，2040m3/h，2380m3/h。

另外，也有约克》、麦克维尔等中央空调大品牌，除了这9个型号，还有1190m3/h 这个型号。

二、风机盘管每个型号对应的面积
风机盘管一般是按200W/m2的供冷量进行选型。

风机盘管按排管划分主要有2排管、3排管和3+1排管，按静压划分有12Pa、30Pa和50Pai，而且不同品牌的风机盘管相同型号也略有不同。

因此，我们以约克风机盘管为例，选用3排管和静压30Pa，来进行计算每个型号适合多少面积。

(12Pa和50Pa与这个相错不是很大)
最后需要说明的是，风机盘管选型受房屋用途、层高、朝向、安装空间和内部有无热源等因素影响，以下数据仅供参考。

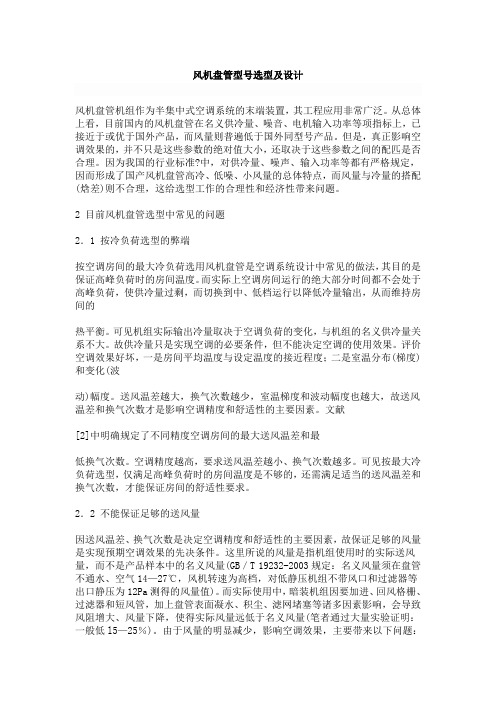

风机盘管机组选型及设计1 前言风机盘管机组作为半集中式空调系统的末端装置，其工程应用非常广泛。

从总体上看，目前国内的风机盘管在名义供冷量、噪音、电机输入功率等项指标上，已接近于或优于国外产品，而风量则普遍低于国外同型号产品。

但是，真正影响空调效果的，并不只是这些参数的绝对值大小，还取决于这些参数之间的配匹是否合理。

因为我国的行业标准?中，对供冷量、噪声、输入功率等都有严格规定，因而形成了国产风机盘管高冷、低噪、小风量的总体特点，而风量与冷量的搭配(焓差)则不合理，这给选型工作的合理性和经济性带来问题。

2 目前风机盘管选型中常见的问题2．1 按冷负荷选型的弊端按空调房间的最大冷负荷选用风机盘管是空调系统设计中常见的做法，其目的是保证高峰负荷时的房间温度。

而实际上空调房间运行的绝大部分时间都不会处于高峰负荷，使供冷量过剩，而切换到中、低档运行以降低冷量输出，从而维持房间的热平衡。

可见机组实际输出冷量取决于空调负荷的变化，与机组的名义供冷量关系不大。

故供冷量只是实现空调的必要条件，但不能决定空调的使用效果。

评价空调效果好坏，一是房间平均温度与设定温度的接近程度；二是室温分布(梯度)和变化(波动)幅度。

送风温差越大，换气次数越少，室温梯度和波动幅度也越大，故送风温差和换气次数才是影响空调精度和舒适性的主要因素。

文献[2]中明确规定了不同精度空调房间的最大送风温差和最低换气次数。

空调精度越高，要求送风温差越小、换气次数越多。

可见按最大冷负荷选型，仅满足高峰负荷时的房间温度是不够的，还需满足适当的送风温差和换气次数，才能保证房间的舒适性要求。

2．2 不能保证足够的送风量因送风温差、换气次数是决定空调精度和舒适性的主要因素，故保证足够的风量是实现预期空调效果的先决条件。

这里所说的风量是指机组使用时的实际送风量，而不是产品样本中的名义风量(GB／T 19232-2003规定：名义风量须在盘管不通水、空气14—27℃，风机转速为高档，对低静压机组不带风口和过滤器等出口静压为12Pa测得的风量值)。

变风量系统风机盘管比选方案变风量系统是一种常见的空调系统，其主要特点是可以根据室内负荷的不同自动调整风机和水泵的工作状态，从而实现空调系统的节能运行。

其中，风机盘管作为变风量系统中的重要组成部分，负责将冷热风送至室内，是系统中最耗电的设备之一、因此，在选择变风量系统风机盘管比时，需要综合考虑多种因素，如空调系统的负荷情况、节能要求、设备的可靠性和运行成本等。

本文将从这些方面进行综合分析，以帮助读者更好地选择变风量系统的风机盘管比。

首先，选择变风量系统的风机盘管比需要考虑空调系统的负荷情况。

风机盘管一般可以分为低温盘管和高温盘管两种类型，低温盘管适用于冷却负荷较大的场所，如办公室、商业中心等；而高温盘管适用于供暖负荷较大的场所，如室内体育馆、会议中心等。

根据具体的负荷情况选择适当的风机盘管比，可以保证系统的运行效果和舒适度。

其次，节能是选择变风量系统风机盘管比的重要考虑因素之一、一般来说，变风量系统可以通过调整风机和水泵的运行状态来适应不同的负荷需求，从而实现节能运行。

选择合适的风机盘管比可以使空调系统在不同负荷下运行时，风机和水泵的运行效率最大化，降低能耗。

因此，在选择风机盘管比时，需要根据实际的负荷情况和节能要求，选择合适的风机和水泵参数。

此外，设备的可靠性也是选择变风量系统风机盘管比的重要考虑因素。

风机盘管作为空调系统的重要组成部分，其可靠性对整个系统的运行稳定性和效果影响较大。

因此，在选择风机盘管比时，需要选择质量较好、性能稳定的设备，以减少故障发生的概率，并且合理的维保计划和检修措施也是保证设备可靠性的重要手段。

最后，运行成本也是选择变风量系统风机盘管比的考虑因素之一、风机盘管的运行成本主要包括能耗和维护费用两个方面。

节能是降低能耗的重要手段，通过选择合适的风机盘管比可以实现节能运行，降低能耗。

此外，设备的可靠性也与维护费用密切相关，选择质量较好、性能稳定的设备可以降低设备维护和修理的频率和费用。
