风机盘管选择方法规范样本

中央空调风机盘管选型方法大公开
风机盘管是中央空调的末端设备，风机盘管选型能否合理关系到中央空调的运用效果以及系统节能性，作为中央空调系统重要一局部，风机盘管主要起到了传输的作用，将室内所需的冷/热量传送到各个出风口，满足人体对温度的需求。

风机盘管选型步骤
风机盘管选型第一步：明白所选用机组的型式、规格、风口位置等请求。

在选用风机盘管制冷机组时，是把设计预热负荷与机组显热负荷相匹配。

在大多数状况下，盘管有足够的潜热容量，可满足设计需求。

如运用室外空气则相应修整其负荷及计算公式：水温升(℃)=空气温升(℃db)。

制热：通常按制冷选用的机组，供暖才能是足够的，回热量是依照水流量相同时来选定的，即用进水温度来满足室内所需加热负荷，室内加热负荷()，进风温度(℃)。

制冷：室内预热制冷负荷()，室内总热制冷负荷()，进风温度(℃db/℃wb)，进水温度(℃)，风量()。

风机盘管选型第二步：肯定机组规格、水量、所需水温及压降等参数。

明白风机电动机轴承能否采用含油或不含油轴泵，若选用不含油轴泵，运用中一向内按规则定期加油。

明白所选用机组的接水管左出或右出方向(与管道布置等有关)。

冬季通热水，水温普通不超越60℃，可减少结垢，同时减轻冷热交替作用使胀管胀紧力削弱，影响传热。

留意出水的保温措施，以免夏季运用时产生凝露，污损室内建筑物。

机组盘管最高处设置放气阀。

风机盘管选型比拟简单，而且风机盘管价钱也不贵，维修也比拟便当，但是选择适宜的风机盘管无疑能够为中央空调系统运转如虎添翼，让家居生活如鱼得水。

风机盘管选型及应用手册风机盘管作为中央空调系统的末端设备，在众多的公共场所采用，主要有如下优点：自成单元，调节灵活。

风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用用户的需求。

可广泛应用半集中式的空调系统上，如宾馆、医院、公寓、别墅、办公大楼等处。

根据国标GB/T19232《风机盘管机组》机组命名表示方法如下：可选配件：电动二通阀二通阀电动阀是中央空调系统配套产品，由驱动器与阀体两部分组成，电动阀可与温控器配套使用，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，以实现温度的自动调节。

电动三通阀电动三通阀适用于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。

它通过改变水流量来调节、控制室内温度，是一种经济节能产品。

Y形过滤器Y形过滤器适用于各种供水系统、工艺水系统及工业冷却水系统，特别是24小时连续运行的不停机系统，可以滤去水中的各种机械杂质，确保系统设备的安全可靠运行。

球阀球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。

球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。

系统原理图：卧式暗装风机盘管机组，它是由小型通风机、电动机和盘管（空气换热器）等组成的空调末端装置之一。

盘管管内流过冷冻水或热水时与管外空气换热，使空气被冷却去湿或加热来调节室内的空气参数。

机组内部的电机多为单向电容调速电机，可以通过调节电机输入电压使风量分为高、中、低三档，因而可以相应地调节机组的供冷（热）量。

机组结构：机组选型：选型注意事项：a、风机盘管国家标准的要求：风机盘管机组标准中规定了风机盘管的各项性能指标，现将部分内容摘录如下。

风机盘管机组标准主要性能指标：b、风机盘管风量一定，供水温度一定，供水量变化时，制冷量随供水量的变化而变化，根据部分产品性能统计，当供水温度为7℃，供水量减少到80%时，制冷量为原来的92%左右，说明当供水量变化时对制冷量的影响较为缓慢。

卧式暗装风机盘管型号：二管制 OML200C-1200C四管制 OML200H-1200H 电加热 OML200CD-1200CD卧式暗装风机盘管多年以来，欧姆莱特一直在向社会提供多种类型高品质的空气处理系统，并且在它所涉及的领域取得了引人瞩目的成绩。

OML-C系列卧式暗装风机盘管是麦克维尔吸收以往风机盘管设计特点，引进欧美先进技术，推出的新一代卧式暗装风机盘管机组。

它集中了欧姆莱特在空调末端方面的多项研究成果，主要体现在轻巧的外形，杰出的性能，且安装简便、应用灵活。

作为欧姆莱特空气处理系统家族中的一员，由于OML 系列领先的科技和卓越的品质，它已经在宾馆，酒店，办公大楼等各种场所的中央空调系统中得到了广泛的使用，并且赢得了良好的声誉。

同时也取得了ETL、CE、CQC 等国际和国内权威认证。

水盘类别：AA 标准水盘AF 加长水盘：加长100mmA：电源：220V/1~/50Hz带过滤网，无则缺省回风箱进风形式：B 后回风D 下回风接管方向：R 右接管（面对出风口）L 左接管（面对出风口）机外静压：0 机外静压为0Pa3 机外静压为30Pa6 机外静压为60Pa8 机外静压为80Pa电加热型号：电加热量(kW)x10，无则缺省D:带电加热，无则缺省机型序号：C 二管制（3 排盘管）H 四管制（3 排冷水，1 排热水）风量（CFM）, 1CFM=1.7m3/h欧姆莱特卧式暗装风机盘管卧式暗装风机机组整体轻巧美观，结构紧凑坚固，超薄的外形设计使机组可以安装在相当狭小的天 花板内。

高效能机组采用优质薄壁紫铜管配以双曲型百叶窗式铝翅片换热器，加上大风量宽叶轮风机 的强化送风，使机组发挥最大的传热效能。

所选用的风机和电机经过合理而精确的匹配，保证机组在运行时达到最大的单位功率 制冷量。

机组特别选用宽叶轮低转速风机及低噪音电机，并且在出厂前经过严格的动平衡测试，加之采用吸音保温棉，在保证风量与出风静压的基础上最大限度地降低机组噪声。

中文词条名：风机盘管选型方法的比较英文词条名：风机盘管选型简介：风机盘管在标准工况下运行时，空气处理终点取于空气处理焓差，风机盘管的制冷量与房间湿负荷有关，一般热、湿比越大，制冷量越小关键字：风机盘管,空气处理风机盘管在标准工况下运行时，空气处理终点取于空气处理焓差，中国风机网风机盘管的制冷量与房间湿负荷有关，一般热、湿比越大，制冷量越小，如下图所示，可以通过房间热湿比线，空气处理终点参数及室内空气参数确定风机盘管的空气处理焓差，然后，可通过不同的热、湿比房间的空气处理焓差计算出风机盘管的制冷量：风机盘管空气处理过程1风机盘管选型焓差修正法：采用风机盘管实际运行焓差与标准工况焓差的比值M进行修正，计算风机盘管的实际制冷量，再根据实际制冷量选择风机盘管。

Q`=QH·（△IM/△IH）=MQH…………式中：Q`——风机盘管实际制冷量（W）。

QH——风机盘管标准状况下额定制冷量（W）△IM——风机盘管实际空气处理焓差（W/KG）△IH——风机盘管标准状况下空气处理焓差（W/KG）M——修正系数2风机盘管选型风量选型法:根据空调冷负荷和风机盘管实际空气处理焓差计算出空调风量，再根据风量选择风机盘管。

G=Q/△IM（W）………………式中：G——空调风量KG/H另外，当空调供水温度、供、回水温差，供水量、进风温度与标准工况不同时，应根据风机盘管生产厂家资料再时行修正。

风机盘管选型、校核与布局案例简析09年12月24日 14:59:56 来源：中国空调制冷网我要评论( 0)随着高档写字间、办公环境的不断改善，空调系统也越来越广泛地深人到日常生活中。

如何使所选用的空调系统起到最佳效果，除了设计的合理性，也越来越引起现场工程师的思考。

风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要特点如下：一、自成单元，调节灵活。

风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。

参考指南：oml200c-1200c四管oml200h-1200h电加热oml200cd-1200cd卧式暗装风机盘管单元（oml200c-1200c）OML卧式暗装风机盘管单元（OML）。

多年来，OMLET一直在为社会提供各种类型的高质量空气处理系统，并在涉及的领域中取得了令人瞩目的成就。

Oml-c系列卧式暗装风机盘管是mcwell吸收了前代风机盘管的设计特点并引进欧美先进技术后推出的新一代卧式暗装风机盘管。

它着重于OMLET在空调终端中的研究成果，主要体现在轻巧的外形，出色的性能，易于安装，应用灵活的特点。

作为OML 空调系统家族的一员，由于其领先的技术和卓越的品质，OML系列已广泛用于酒店，旅馆，办公大楼等场所的中央空调系统，并赢得了良好的声誉。

同时，它还获得了ETL，CE，CQC等国际和国内权威认证。

型号说明OML 200 cd 100 RB fa AA水盘类别：AA标准水盘AF加长水盘：加长100毫米a ：电源：220 V / 1〜/ 50 Hz，带滤网，否则默认回风箱进气口形式：B后回风D下部回风连接方向：r右连接管（面对出口）l左连接管（面对外部静压：0单位外部静压为0Pa 3外部静压为30Pa 6单元外静压为60Pa，单元外静压为80pa，电加热模型为电加热容量（kw ）X10，否则默认为D：带电暖气，否则默认型号序列号为：C2管道（3行盘管）H四个管道（3行冷水，1行热水）风量（CFM），1 CFM = 1.7m3 / h OML卧式暗装风机盘管单元2功能特点} OML卧式暗装风扇外形轻巧紧凑，整体轻巧美观，结构紧凑坚固，超薄的外形设计使得该装置可以安装在相对狭窄的天花板上。

高效机组采用优质薄壁铜管和双弧形百叶窗铝翅片换热器，增强的大风量供气和宽叶轮风扇使机组发挥最大的传热效率。

为降低能耗而选择的风扇和电动机要合理，准确地匹配，以确保在运行期间设备的最大设备功率冷却能力。

低噪音单元特别选择宽叶轮低速风扇和低噪音电机，并在出厂前通过严格的动平衡测试。

风机盘管选型与布局简析案例我曾经看到一篇设计说明.是美国的,人家的设备选型可以说是真的很精确,与冷负荷计算一样,而且使用了十几年后测试也没大的饿变化,相差不到5%(保养技术与国内相似).而国内的基本上都是选型时选的很大,而过了五六年后.效率就开始下降.这也是没办法的事.有新风注入:(处理过)由已知房间新风量,算出新风负荷.再拿房间的总负荷减去新风负荷,得出房间的负荷.再由已知空气设计参数.算出空气质量新风量,再依据新风量和房间负荷选型,最后选出设备型号.(没处理过的)设备负荷为新风负荷(由新风量算出)加房间负荷无新风注入:根据空气设计参数和房间负荷,直接算出空气质量新风量,再依据新风量和房间负荷选型,最后选出设备型号.若有未经处理的新风送入则，盘管冷量应是房间冷负荷+新风负荷若有经处理的新风送入（处理到室内点），盘管冷量就是房间冷负荷注意:.若有经处理的新风送入（处理到室内点），盘管冷量为房间冷负荷减去新风负荷摘要：本文通过阐述隆盛大厦项目空调施工中的风机盘管选型、布局，着重指出选型应充分考虑业主的建筑格局，合理地确定负荷、风量和气流组织，才能真正体现设计与施工的统一。

关键词：风机盘管；负荷；风量；气流组织随着高档写字间、办公环境的不断改善，空调系统也越来越广泛地深人到日常生活中。

如何使所选用的空调系统起到最佳效果，除了设计的合理性，也越来越引起现场工程师的思考。

风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：一、自成单元，调节灵活。

风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。

从而降低了整体系统的运行费用。

二、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。

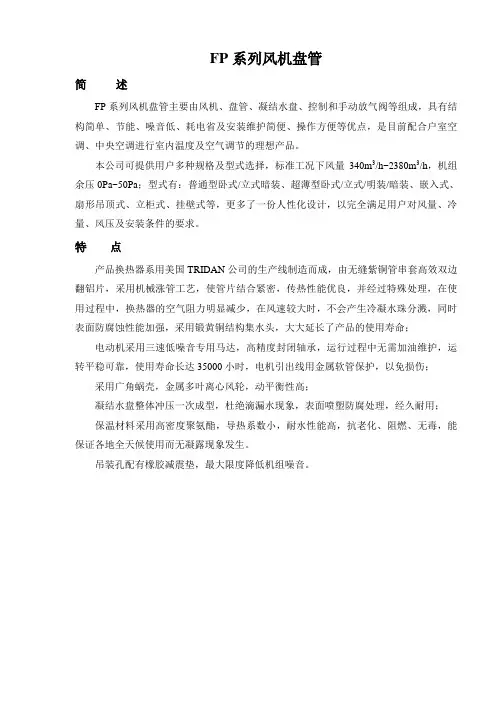

FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。

本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。

特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。

吊装孔配有橡胶减震垫，最大限度降低机组噪音。

FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。

供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。

供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。

上述表格中性能参数如有更改，恕不另行通知。

FP 系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）吊孔（减震垫）4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸（FP-LA ）冷凝水管 3/4"型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA 171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP 系列暗装风机盘管风管安装示意图侧出风安装法下出风安装法回风风管及下出风安装法CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm ），占地面积小，就位安装方便，可任意调节安装高度； 超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅； 可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。

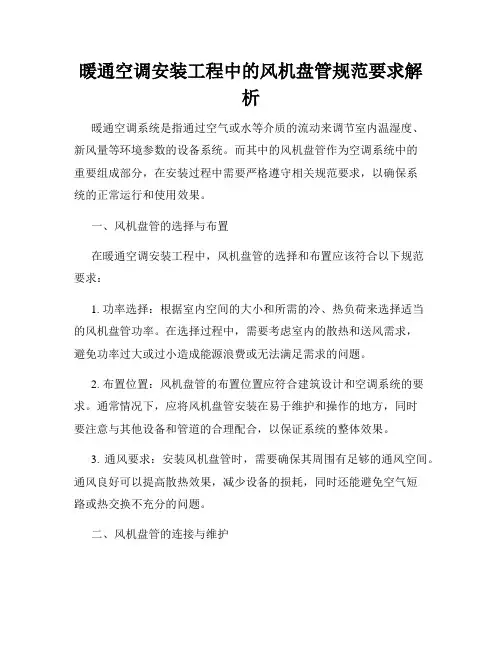

暖通空调安装工程中的风机盘管规范要求解析暖通空调系统是指通过空气或水等介质的流动来调节室内温湿度、新风量等环境参数的设备系统。

而其中的风机盘管作为空调系统中的重要组成部分，在安装过程中需要严格遵守相关规范要求，以确保系统的正常运行和使用效果。

一、风机盘管的选择与布置在暖通空调安装工程中，风机盘管的选择和布置应该符合以下规范要求：1. 功率选择：根据室内空间的大小和所需的冷、热负荷来选择适当的风机盘管功率。

在选择过程中，需要考虑室内的散热和送风需求，避免功率过大或过小造成能源浪费或无法满足需求的问题。

2. 布置位置：风机盘管的布置位置应符合建筑设计和空调系统的要求。

通常情况下，应将风机盘管安装在易于维护和操作的地方，同时要注意与其他设备和管道的合理配合，以保证系统的整体效果。

3. 通风要求：安装风机盘管时，需要确保其周围有足够的通风空间。

通风良好可以提高散热效果，减少设备的损耗，同时还能避免空气短路或热交换不充分的问题。

二、风机盘管的连接与维护在暖通空调安装工程中，风机盘管的连接和维护也是十分重要的。

以下是相关规范要求：1. 管道连接：风机盘管与冷热源之间的管道连接应符合相关的标准要求。

必须确保管道连接牢固、密封性好，以避免冷凝水或制冷剂的泄漏。

2. 绝缘处理：冷热源和风机盘管之间的管道应进行绝缘处理，以避免温度损失和能量浪费。

在安装过程中，需要选择合适的绝缘材料，并确保其质量符合标准。

3. 维护保养：风机盘管的维护保养应按照相关规范要求进行。

定期清洗风机盘管的表面和内部，清除积尘和杂物，保证系统的运行效率和空气质量。

三、风机盘管的运行与调试1. 运行测试：在安装完风机盘管后，需要进行系统的运行测试。

测试包括检查风机盘管的供电、控制和传感器等系统组件是否正常工作，并进行相关功能和性能的测试。

2. 调试配置：在系统测试通过后，需要进行调试配置。

调试包括设置各个控制参数、风量和温度等调节，确保系统能够在设计要求范围内正常运行。

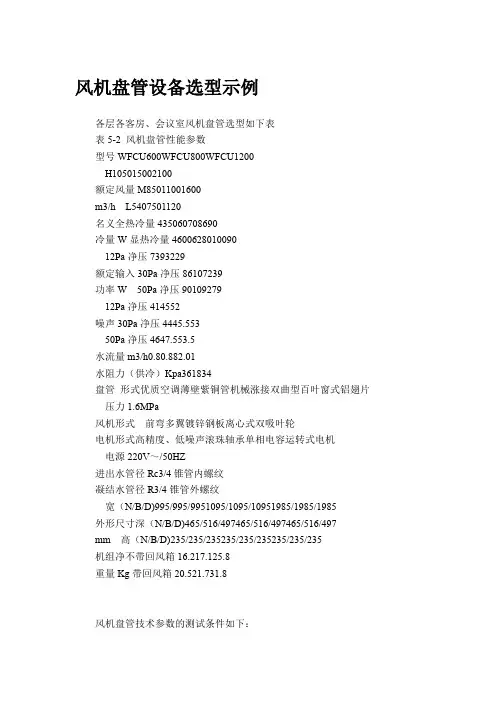

风机盘管设备选型示例各层各客房、会议室风机盘管选型如下表表5-2 风机盘管性能参数型号WFCU600WFCU800WFCU1200H105015002100额定风量M85011001600m3/h L5407501120名义全热冷量435060708690冷量W显热冷量460062801009012Pa净压7393229额定输入30Pa净压86107239功率W50Pa净压9010927912Pa净压414552噪声30Pa净压4445.55350Pa净压4647.553.5水流量m3/h0.80.882.01水阻力（供冷）Kpa361834盘管形式优质空调薄壁紫铜管机械涨接双曲型百叶窗式铝翅片压力1.6MPa风机形式前弯多翼镀锌钢板离心式双吸叶轮电机形式高精度、低噪声滚珠轴承单相电容运转式电机电源220V～/50HZ进出水管径Rc3/4锥管内螺纹凝结水管径R3/4锥管外螺纹宽（N/B/D)995/995/9951095/1095/10951985/1985/1985外形尺寸深（N/B/D)465/516/497465/516/497465/516/497mm高（N/B/D)235/235/235235/235/235235/235/235机组净不带回风箱16.217.125.8重量Kg带回风箱20.521.731.8风机盘管技术参数的测试条件如下：1 供冷量是在进风干球温度27℃，湿球温度19.5℃，进水温度7℃，出水温度12℃；2 额定风量是在标准空气状态下，盘管与工况条件（干球温度20℃）测试所得；3 声压级噪声数值是在背景噪声为11.5dB（A）的半消声室中测试所得；4 H、M、L分别指高、中、低档风速；5 N、B、D分别指无回风箱、带后回风箱、带下回风箱机组；6 机组现场可更改左右接管方向，更改接管方向后机组的供冷量需要乘以修正系数0.94。

2 新风机组新风机组选用新风机组3台如下表表5-3 新风机组性能参数型号风量冷量水量水阻机组余压电机功率噪声参考重量m3/h KW kg/h kPa Pa KW dB(A) kgDX3×4300034.2552382000.45≤60214【备注】：表中为标准工况下所测参数: 标准新风工况：供冷干球温度34℃，湿球温度28℃。
