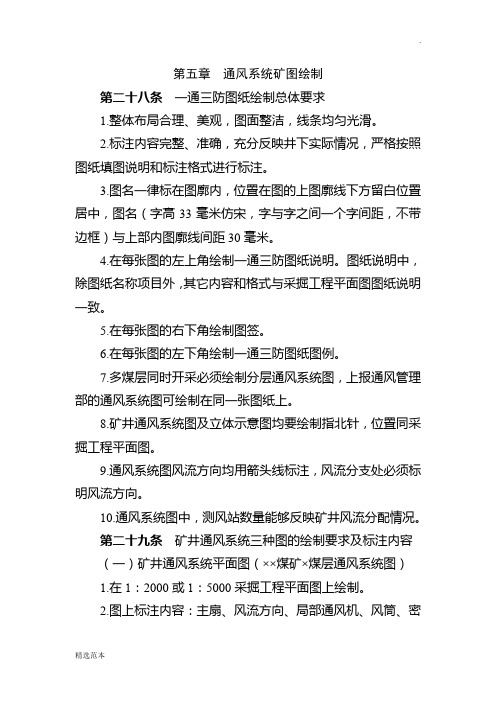

第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33 毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30 毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
第二十九条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在 1： 2000 或 1 ：5000 采掘工程平面图上绘制。
2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。
4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。
2.所有井巷用双线 (或一粗一细 )绘制。

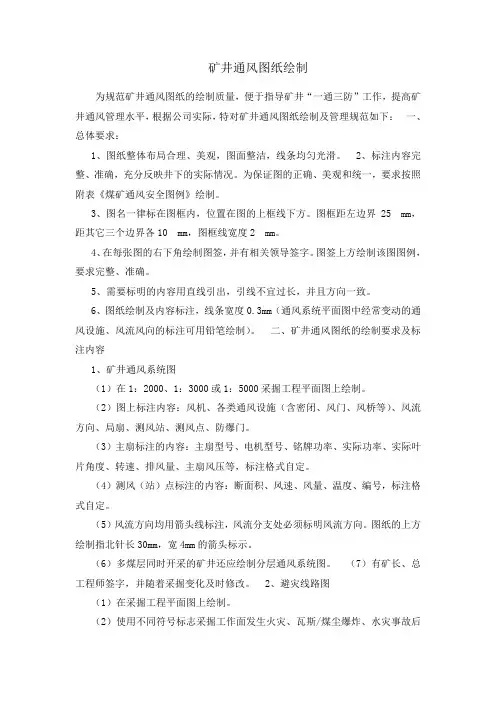

矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：?一、总体要求：?1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
?2、标注内容完整、准确，充分反映井下的实际情况。
为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。
?310?mm4确。
561（（（（?（30mm，宽4mm（着采掘变化及时修改。
?2、避灾线路图?（1）在采掘工程平面图上绘制。
?（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
?（3）有总工程师签字，图纸随着采掘变化进行修改。
?3、防灭火系统图?（1）在采掘工程平面图上绘制。
?（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
?①?注浆系统：注明注浆站位置、注浆系统型号、注浆能力、浆池容积、注浆钻孔、管路系统长度、管径，主干系统控制阀门。
?②?注氮系统：注明地面注氮车间/井下注氮硐室位置、注氮设备型号、注氮能力、注氮管路管径、主干系统控制阀门等。
?③?束管监控系统：注明束管监控系统型号、监控室位置、分路箱位置、束管芯数等。
?（3）有总工程师签字。
?4、防尘系统图?（1）在采掘工程平面图上绘制。
?（?①②1）不小（（Z轴（（0.6mm（6（（并联分支可用一条等效分支代替，可并为一个节点。
?（4）要尽量减少风路的交叉。
交汇点用黑点表示并编号，不交汇的交叉巷道不绘黑点。
?（5）网路图一般采取垂直放置，其进风段在下方，用风段在中间，回风段在上方，形状为团形。
?（6）节点编号沿风流方向依次标明，且各图编号相互对应。
?7、矿井通风压能图?（1）在A2图纸上绘制。
?（2）以进风井口为零点，坐标轴上要标明压能值及其正负号，单位为Pa。
（3）压能图的节点和巷道编号与网络图完全一致。
?（4）图上标注内容：主扇、节点编号、巷道名称及采掘工作面编号、火区、控制火区的设施。
矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
2、标注内容完整、准确，充分反映井下的实际情况。
为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内，位置在图的上框线下方。
图框距左边界25 mm，距其它三个边界各10 mm，图框线宽度2 mm。
4、在每张图的右下角绘制图签，并有相关领导签字。
图签上方绘制该图图例，要求完整、准确。
5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。
6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。
（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。
（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。
（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。
（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm，宽4mm的箭头标示。
（6）多煤层同时开采的矿井还应绘制分层通风系统图。
（7）有矿长、总工程师签字，并随着采掘变化及时修改。
2、避灾线路图（1）在采掘工程平面图上绘制。
（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
（3）有总工程师签字，图纸随着采掘变化进行修改。
3、防灭火系统图（1）在采掘工程平面图上绘制。
（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
第二十九条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。
4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
附件二：矿井通风系统图图例棕色矿井安全监测监控系统图图例矿井防灭火系统图图例矿井防尘系统图图例正所谓：“穿金戴银能怎样，平平凡凡又如何，只要你能知足，就什么都不缺”.要知道有的人虽然贫穷，但感觉很幸福；有的人虽然富有，但浮而不实，忧虑重重。
当然，人间的一切不幸几乎都与钱有关，但有了钱并不代表真的幸福。
乐观者的幸福府首皆拾，悲观者的幸福高山仰止。
幸福到底是什么呢？幸福就是一家老、小、平平安安、团团圆圆，即使吃着粗茶淡饭，也满口香甜；幸福就是拥有一位甘苦与共、风雨同舟的知心朋友，可以有福同享有难同当；幸福就是拥有一颗平常心，过着比上不足，比下有余的日子，知足常乐！要知道幸福不是你有多少的钞票，也不是你有几座豪华的别墅、开什么牌子的名车，手上佩戴多少克拉的钻戒和多么华丽的衣裳。
真正幸福的人，不一定拥有很多财富，但他们内心一定是踏实快乐的。
所谓内心的幸福，是过着和谐的正常生活所感到的快乐，这种幸福和满足是任何金钱换不来的。
幸福，其实很简单，不一定是高官显禄，腰缠万贯，而是要懂得怎样生活。
只要您不放弃对美好生活的追求，一家人健健康康的活着，开开心心的过着，用一颗平常之心享受平淡生活的美好，快乐地度过人生中的每一天，这就是幸福！因为平淡是一种“福”,它能让我们调整心态，在五味杂陈的大千世界里去发现生活的和谐之美，做到真正的满足！正像黄磊所言：“平凡日常的记忆，最关一餐一饭。
平淡生活的温暖处，也许就是与家人、孩子在一起分享美食，分享品味美食的愉快心情。
无论走多远，最终也只是为了回家，回到餐桌前。
”其实生命的过程，原本就是平平淡淡，就像一杯白开水，我们每天都在喝，不要羡慕别人喝的饮料里有各种颜色，其实未必有你的白开水解渴。
不幸福是因为你的欲望太多，索求太多，在杯子里加入不同的成分，所以你的人生也就变得复杂起来。
人生在世，浮浮沉沉，炎凉荣辱，需要的是在忙碌的生活中，求一份充实和简单，守一份心静，淡然的安洽于一份心静与知足。
附 : 各种通风图例及要求 1 、通风图例茜称新凤污凤图例要求绿色红色 --一一一 . <> 主厨 o fJ D II 注明主扇型号、电机功率、叶片角度、排凤量、主厨凤压等注明局局型号、功率、全凤压供凤局局量、供凤长度凤筒永久凤门自动凤门调凤凤门才 ~ 凸弧迎向风流才寸二I 'i 调节嘀栅栏永久密闭 4二 i命L hr+| I I I 临时板闭测凤站凤桥防爆门防火门 \一一/ ~ 注明断面积、凤速、凤量、温度 Jk 什 F --4 B
2 、防尘、防灭火图例在称图例八月 vv v 要求防尘水幕隔爆水棚阀门防尘 .注浆、注氮管路束管消防材料库火源点净压水池￠民与 × × m m 标明管路匮侄.长度标明草管芯数、-[(;度红色红色⑩ @ U v: 图例 m! 标明本池容量
3 、
安全监控系统图茜称甲统传感器要求注明报警浓度、断电浓度、断电范 @ @ ①⑥一氧化碳传感器风速传感器温度传感器烟雾传感器凤压传感器凤门开停传感器设备开停传感器凤筒传感器愤电传感器注明报警浓度③ P 目⑧ @ ⑨。

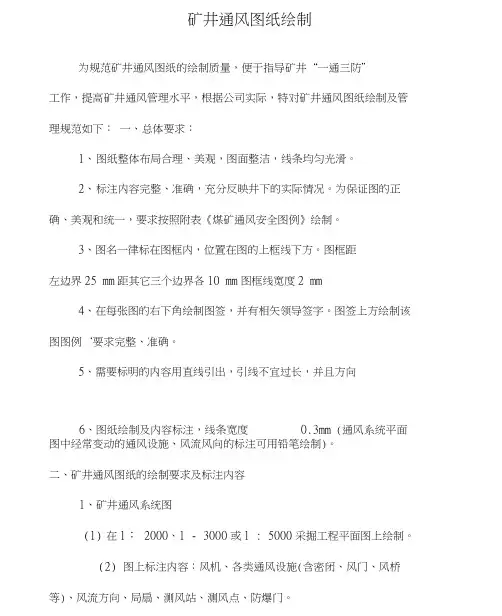

矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
