锌合金5号料成分表

锌合金压铸件成分锌合金压铸件是一种广泛应用于工业领域的金属制品。

它们由经过锌合金压铸工艺生产的锌合金材料制成，具有轻质、高强度、耐磨、耐腐蚀等优点，在汽车、电子、摩托车、航空航天等领域有着重要的应用。

本文将介绍锌合金压铸件的成分以及对成品性能影响的因素。

锌合金压铸件的成分主要包括锌和其他合金元素。

除了锌之外，通常还会添加铝、铜、镁等元素来改变合金的性能。

以下是一些常见的锌合金压铸件的组成元素及其作用的简要介绍：1.锌（Zn）：锌是锌合金的主要成分，占据了合金中重要的比例。

锌具有良好的耐腐蚀性和导电性，能够提高锌合金的抗氧化能力和导电性能。

2.铝（Al）：铝是常见的合金元素之一，能够增加锌合金的硬度和耐热性。

同时，铝还可以提高合金的液态流动性，在压铸过程中有利于填充模具，减少缩孔和气孔的形成。

3.铜（Cu）：铜是一种增强剂，能够显著提高锌合金的强度和硬度。

同时，铜还可以提高合金的耐热性和耐腐蚀性，使得锌合金在高温和恶劣环境下也能保持良好的性能。

4.镁（Mg）：镁是一种轻质金属，能够有效减轻锌合金的重量，提高合金的强度和刚度。

镁还可以改善合金的流动性和凝固性能，有利于减少缩孔和气孔的产生。

除了上述常见的元素之外，锌合金中通常还包含少量的其他金属元素，如铝和镁合金中常添加少量的钡、锂、锑等元素，以及磷、硅、锰等元素。

这些元素的添加可以改善锌合金的特殊性能，如耐磨性、耐腐蚀性、抗拉强度等。

成分对锌合金压铸件的性能影响很大。

首先，成分的合理配置可以提高锌合金的机械性能，如强度、硬度和韧性。

其次，合金元素的添加可以改善合金的导电性能、耐热性和耐腐蚀性。

另外，合金的成分还直接影响锌合金的凝固过程，从而影响缺陷的生成和分布，如缩孔、气孔等。

综上所述，锌合金压铸件的成分主要由锌、铝、铜、镁等元素组成。

不同的成分配置可以使锌合金具有不同的性能，适应于不同的应用领域。

因此，在生产过程中，需要根据不同的需求选择合适的成分，并采取适当的工艺措施，以获得高质量的锌合金压铸件。

锌合金材料，国内外牌号对照表锌合金压铸件主要做：家具配件；手袋配件；皮带扣；扳手;首饰盒与相框; 奖章与LOGO牌; 钥匙扣与开瓶器; 圣诞礼品；手机饰物; 烟灰缸; 金属玩具，平衡块，偏心轮等机械零件。

1，国产锌合金产品系列参数成分包装物理性质铝：4% 抗拉强度：3P(牛顿/ mm2)镁：0.038% 伸长率：5.1% 铜：0.70%铁：0.02%铅：0.003%镉：0.001%锡：0.001% 重量(平均)：10.3kg尺寸(mm)：480×95×45整件重量(平均)：980kg整件数量(块)：95整件尺寸(mm)：960×480×510密度g/cm3：6.7熔点℃：386.1热膨胀系数K-1：27.4×10-6热导度w/mk：108.8热容量J/(kg·k)：418.4电导度S/m(20℃)：15.08×10-6(26%IACS)组别牌号机械性能抗拉强度牛/毫米2伸长率%布氏硬度HB压铸ZZnAL4 245 5.0 65 ZZnAL4-0.5 275 5.0 75 ZZnAL4-1 275 5.0 80 Y41(ZZnAL4Cul)275 2.0 90砂型铸造ZZnAL10-5 275 0.5 80 ZZnAL9-1.5 275 0.7 90金属铸造ZZnAL10-5 294 1.0 100 ZZnAL9-1.5 314 1.5 105 ZZnAL4-1 177 0.5 801.7锌合金：1.7.1锌合金的压铸性能：机械性能、电镀性能都非常好，是目前本厂所生产的铝、镁、锌中压铸性能最好一种压铸合金。

压铸件的表面粗糙度、强度、延伸性都很好。

由于锌的流动性很好所以可以做较薄的产品（壁厚可做到0.5），锌最大的缺陷是比重太大，故产品的重量及成本较高，较适合做小件产品。

同时，锌合金尺寸稳定性较差。

1.7.2比重：纯锌：6.6g/cm3；压铸锌合金：6.7-6.9g/cm3；1.7.3熔点：纯锌：419℃；锌合金：387-390℃；压铸温度：390-410℃1.7.4锌合金的种类：通常锌合金可分为三类：1.7.4.1纯锌：纯度99.9%以上，用于电镀1.7.4.3加工锌：纯度、98%以上，用于照相制版、胶印制版、电镀等1.7.4.4铸造锌合金：合金锌通常有两种；1.7.4.4.1翻砂锌合金：含有8.0-12.0%的锌合金，用于砂型铸造。

铸造锌合金中外牌号对照表铸造锌合金材料介绍2.1 概述2.1.1 锌的存在形式及基本属性自然界中未曾发现过自然锌，锌往往是以硫化矿物和氧化矿物的形式存在。

在硫化矿物中，锌主要是以闪锌矿形式存在，而在氧化矿中主要以菱锌矿和异极矿的形式存在。

在现代炼锌工业所采用的原料，绝大部分是硫化矿物。

同时，自然界中很少存在单一的锌矿床，一般多与其他金属伴生，如铅锌矿、铜锌矿及铜铅锌矿等。

锌是一种具有金属光泽的银白色金属。

其熔点为419.5℃，沸点为907℃。

在未合金化时，它是一种较软的金属，其强度和硬度值要比锡和铅大，但比铝和铜要小。

锌是同素异晶型金属，在低于170℃时，主要以μ形式存在；在170～330℃范围以β形式存在；在330～419℃范围以α形式存在。

μ相具有密排六方结构，因此室温下锌通常形成六面体晶体，在断裂面出现结晶状。

一般讲，锌的晶格常数a及c分别为0.2665nm和0.4947nm，c/a的理论值为1.856。

每个锌原子周围有12个临位原子，其中6个原子的间距为0.2665nm，另外6个为0.2907nm。

在六方基面中，原子之间的结合力要比层间强。

这就是锌各向异性的根源所在。

锌晶体学的另一个很重要的方面是高温条件下原子在晶格中的易动性及纯锌在室温条件下变形后的再结晶。

假如某些合金元素如镉、铜等会形成锌固溶体，锌金属的再结晶温度则会提高。

对纯锌而言，几乎不发生加工硬化，因为再结晶会使加工造成的应力得到松弛。

由于锌的恢复特性及加工硬化程度很小，因此其蠕变抗力或在长期作用下承受变形的能力较小。

这就是锌不能用作工程材料的原因，但是如果加入某些合金元素如Ti及Cu等，蠕变抗力会增加许多倍。

2.1.2 铸造锌合金的优缺点铸造锌合金的生产历史较长，主要适用于压力铸造或重力铸造，用来浇注汽车、拖拉机等机电部门的各种仪表壳体类铸件或浇注各种起重设备、机床、水泵等的轴承，并且近些年来又发展了高铝的高强度高耐磨性的铸造锌合金。

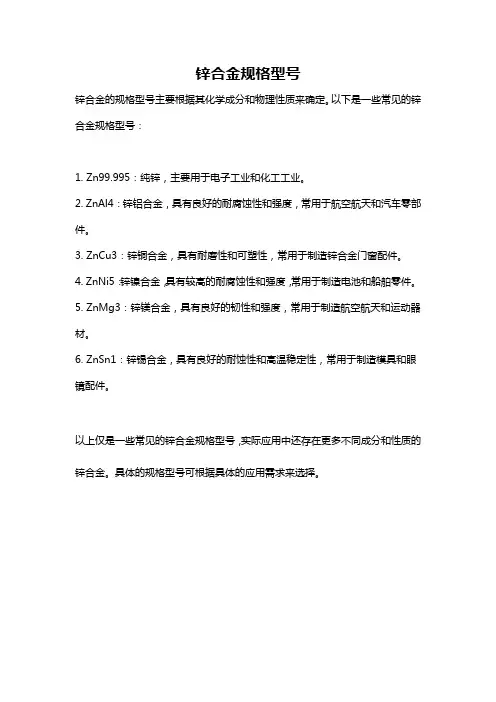

锌合金主要成分
一、前言
锌合金是一种常见的金属材料，具有良好的物理和化学性质，广泛应用于制造业。

本文将介绍锌合金的主要成分。

二、锌
锌是锌合金的主要成分之一。

它是一种蓝白色的金属元素，化学符号为Zn，原子序数为30。

在自然界中，锌以氧化物和碳酸盐的形式存在于地壳中。

锌具有良好的耐蚀性和可加工性，在制造业中被广泛应用于镀层、电池、建筑材料等领域。

三、铝
铝是另一个常见的锌合金成分。

它是一种轻质、柔软且易加工的银白色金属元素，化学符号为Al，原子序数为13。

铝具有良好的导热性和导电性，在制造业中被广泛应用于飞机、汽车、建筑材料等领域。

四、铜
铜也是一种常见的锌合金成分之一。

它是一种红色或橙色的金属元素，化学符号为Cu，原子序数为29。

铜具有良好的导电性和导热性，在
制造业中被广泛应用于电线、管道、电器等领域。

五、镁
镁是锌合金的另一个成分。

它是一种银白色的金属元素，化学符号为Mg，原子序数为12。

镁具有良好的轻质性和强度，在制造业中被广
泛应用于汽车、航空航天等领域。

六、其他成分
除了上述四种成分外，锌合金还可能包含其他元素，如铅、锡、镍等。

这些元素的添加可以改善锌合金的物理和化学性质，使其更适合特定
的应用场景。

七、总结
综上所述，锌合金主要由锌、铝、铜和镁等元素组成。

这些元素各具
特点，在制造业中发挥着重要作用。

随着科技的不断进步，人们对锌
合金材料的需求也在不断提高，相信未来锌合金将会在更多领域得到
应用。

通用压铸锌合金国际标准（化学成分及物理力学性能） 1、通用牌号锌合金化学成分：通用牌号2号锌 3号锌 4号锌 5号锌 8号锌主要成分铝(Al) 3.9-4.2 3.9-4.2 3.9-4.2 3.9-4.2 8.2-8.8 铜(Cu) 2.7-2.9 ≤0.03 0.3-0.4 0.75-1.1 0.8-1.3 镁(Mg) 0.035-0.05 0.04-0.05 0.04-0.05 0.04-0.05 0.02-0.03 锌(Zn) 余量余量余量余量余量杂质含量≤铁(Fe) ≤0.020 ≤0.020 ≤0.020 ≤0.020 ≤0.035 铅(Pb) ≤0.003 ≤0.003 ≤0.003 ≤0.003 ≤0.005 镉(Cd) ≤0.003 ≤0.002 ≤0.002 ≤0.002 ≤0.005 锡(Sn) ≤0.001 ≤0.001 ≤0.001 ≤0.001 ≤0.002 镍(Ni) ≤0.001 ≤0.001 ≤0.001 ≤0.001 ≤0.001 硅(Si) ≤0.02 ≤0.02 ≤0.02 ≤0.02 ≤0.035 铟(In) ≤0.0005 ≤0.0005 ≤0.0005 ≤0.0005 ≤0.0005 铊(Ti) ≤0.001 ≤0.001 ≤0.001 ≤0.001 ≤0.001表2-3铸造锌合金国际标准成分2、通用牌号锌合金机械特性通用牌号 2# 3# 4# 5# ZA-8 ZA-12机械特性压铸压铸压铸压铸砂铸压铸砂铸压铸极限抗拉强度(MPa) 359 283 317 328 263 374 276-317 400 冲击应力(J) 48 58 61 65 20 42 25 29 延伸系数(%) 7 10 7 7 1-2 6-10 1-3 4-7 布什硬度(HB) 100 82 92 91 85 95-110 89-105 95-115抗剪强度(MPa) 317 214 214-262 262 - 275 255 296 屈服强度(-0.2%,MPa) 283 221 221-269 269 200 290 214 317抗疲劳强度(MPa)59 48 48-57 57 - 103 103 117 （旋转弯曲5亿次）压力屈服强度(-0.1%MPa) 641 414 414-600 600 199 252 227 269表2-5通用牌号锌合金机械特性3、通用牌号锌合金物理性能通用牌号 2# 3# 4# 5# ZA-8 ZA-12密度(g/cm3) 6.6 6.6 6.6 6.6 6.3 6.0熔点(0C) 379-390 381-387 380-386 380-386 375-404 377-432 电导率(%IACS) 25 27 26-27 26 27.7 28.3 热传导率(W/m/hr/0C) 104.7 113.0 108.9-113.0 108.9 114.7 116.1热膨胀系数(100-2000C,um/m27.8 27.4 27.4 27.4 23.3 24.2m/0C)比热(J/kg/0C) 418.7 418.7 418.7 418.7 435.4 448.0缩模率(mm/mm) 0.007 0.007 0.007 0.007 0.0074 0.0075表2-6通用牌号锌合金物理性能通用牌号锌合金性能说明：1）3#锌合金：一向是压铸业的首选材料，它最能平衡物理及机械性能的要求。

常用锌合金特性分析一、锌合金概述锌合金坚硬牢固，是理想的机械加工、压模、打印花、制造装配材料的替换品。

表格中显示的是锌合金的性质，每一种锌合金产品都有其独到的特性，从而选择最适合你需求的产品。

锌合金特性：●坚硬牢固●导电性高●传热性高●低成本原材料●精确稳定的立体性●良好的薄壁性能●冷却性能好，易于连接●高品质成品●超强防腐蚀●环保型，可循环使用参照指数: 1=最高指数, 5=最低指数A抗高温分裂。

合金抵抗温度变化、热胀冷缩时产生的压力的能力B抗冷段裂，变形。

合金在低温环境中，抵抗变形，断裂，弯曲的能力C机械加工与质量。

切割，切割片特质，成品质量和工具寿命的综合评定D电镀加工与质量。

在正常操作下，模铸接受和保持电镀的能力二、压铸锌合金零件结构设计者应把下文中提到的锌合金的蠕变性考虑在内。

这类合金的防潮和防震的性能比铝合金更强。

2号锌合金2号锌合金也被称为Kirksite。

它是这一族中最坚固的合金。

但是由于铜含量较高，随着时间的推移，将伴有老化特性。

这一变化包括了20年后轻微的体积增长(0.0014mm/[inin])，伸展性和填充衔接能力有所降低。

虽然2号锌合金是很好的模具材料，但是很少被压模生产者采用。

它的蠕变表现比其他锌合金高，而且在发生老化之后，它仍保持了较高的坚硬和牢固度。

3号锌合金3号锌合金是锌压模的首选材料，在北美是最受欢迎的锌合金。

它平衡的物理和化学特性是最合乎需要的，尤其适合压模铸具，立体形体稳定，抗老化，这就是为什么大部分的模具都采用它为原材料。

3号锌合金的成品质量很好，适合电镀，油漆和铬盐酸应用。

是标准平均水平的压铸材料。

如果要求更高坚硬度的材料，应考虑其他类型的锌合金。

5号锌合金5号锌合金是欧洲最常用的锌合金。

由于含铜量较高，坚硬牢固度更强，而且在流失掉一部分伸缩性（持续延长）后，延伸性与3号锌合金比较，它的强度有所增强。

这种伸展度的降低，在第二工序中，将影响金属的形态，例如弯曲，榫接，型锻，卷曲，这些都是设计者应考虑到的。
