嵌岩混凝土防渗墙液压抓斗纯抓法造槽施工工法(2)

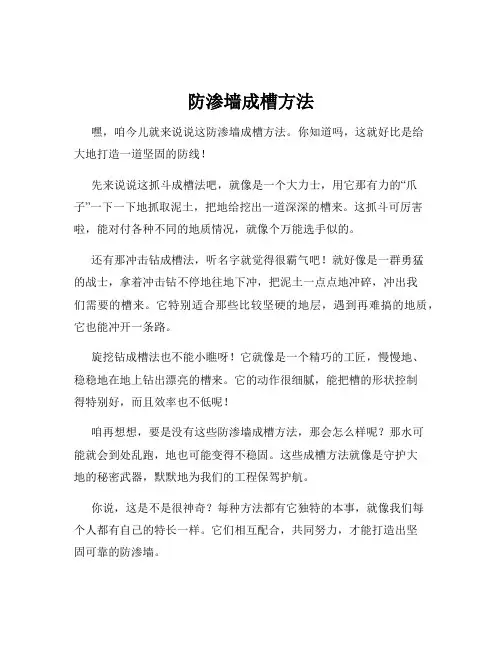

防渗墙成槽方法嘿，咱今儿就来说说这防渗墙成槽方法。

你知道吗，这就好比是给大地打造一道坚固的防线！先来说说这抓斗成槽法吧，就像是一个大力士，用它那有力的“爪子”一下一下地抓取泥土，把地给挖出一道深深的槽来。

这抓斗可厉害啦，能对付各种不同的地质情况，就像个万能选手似的。

还有那冲击钻成槽法，听名字就觉得很霸气吧！就好像是一群勇猛的战士，拿着冲击钻不停地往地下冲，把泥土一点点地冲碎，冲出我们需要的槽来。

它特别适合那些比较坚硬的地层，遇到再难搞的地质，它也能冲开一条路。

旋挖钻成槽法也不能小瞧呀！它就像是一个精巧的工匠，慢慢地、稳稳地在地上钻出漂亮的槽来。

它的动作很细腻，能把槽的形状控制得特别好，而且效率也不低呢！咱再想想，要是没有这些防渗墙成槽方法，那会怎么样呢？那水可能就会到处乱跑，地也可能变得不稳固。

这些成槽方法就像是守护大地的秘密武器，默默地为我们的工程保驾护航。

你说，这是不是很神奇？每种方法都有它独特的本事，就像我们每个人都有自己的特长一样。

它们相互配合，共同努力，才能打造出坚固可靠的防渗墙。

在实际操作中，可不是随便选一种方法就行的哦！那得根据具体的地质条件、工程要求等来仔细考虑。

就好比你去参加一场比赛，得选对适合自己的项目才能发挥出最好的水平呀。

而且呀，这些方法在使用的时候也得注意很多细节呢。

比如说要控制好成槽的速度，不能太快也不能太慢；要保证槽的垂直度，不然可就歪七扭八的啦。

这就好像是做菜，火候、调料都得掌握好，才能做出美味的菜肴。

你想想，要是成槽没弄好，那后面的工程不就都受影响啦？这可不是闹着玩的呀！所以说呀，做这事儿可得认真、仔细，不能有一点儿马虎。

总之呢，这防渗墙成槽方法可真是一门大学问。

它关系到我们的工程质量，关系到我们的生活安全。

我们可得好好了解它、掌握它，让它为我们的生活发挥更大的作用呀！你说是不是这个理儿？。

地下连续墙液压抓斗成槽施工工艺地下连续墙根据槽段长度与成槽机的开口宽度，确定出首开幅和闭合幅，保证成槽机切土时两侧邻界条件的均衡性，以确保槽壁垂直，成槽后以超声波检测仪检查成槽质量。

（1）土层成槽液压抓斗的冲击力和闭合力足以抓起泥质粉砂岩以上各层，在成槽过程中，严格控制抓斗的垂直度及平面位置，尤其是开槽阶段。

仔细观察监测系统，X，Y轴任一方向偏差超过允许值时，立即进行纠偏。

抓斗贴临基坑侧导墙入槽，机械操作要平稳。

并及时补入泥浆，维持导墙中泥浆液面稳定。

（2）单元槽段的挖掘顺序在单元槽段用抓斗挖槽时，要使槽孔垂直，最关键的一条是要使抓斗在切土阻力均衡的状态下挖槽，要么抓斗两边的斗齿都切在实土中，要么抓斗两边的斗齿都落在空洞中，切忌抓斗斗齿一边切在实土中，一边落在空洞中，根据这个原则，一般的做法为：1）先挖槽段两端的单孔，或者采用挖好第一孔后，跳开一段距离再挖第二孔的方法，使两个单孔之间留下未被挖掘过的隔墙，这就能使抓斗在挖单孔时吃力均衡，可以有效地纠偏，保证成槽垂直度。

2）先挖单孔，后挖隔墙。

因为孔间隔墙的长度小于抓斗开斗长度，抓斗能套往隔墙挖掘，同样能使抓斗吃力均衡，有效地纠偏，保证成槽垂直度。

3）沿槽长方向套挖待单孔和孔间隔墙都挖到设计深度后，再沿槽长方向套挖几斗，把抓斗挖单孔和隔墙时，因抓斗成槽的垂直度各不相同而形成的凹凸面修理平整，保证槽段横向有良好的直线性。

4）挖除槽底沉渣在抓斗沿槽长方向套挖的同时，把抓斗下放到槽段设计深度上挖除槽底沉渣。

（3）成槽机操作要领1）抓斗出入导墙口时要轻放慢提，防止泥浆掀起波浪，影响导墙下面、后面的土层稳定。

2）在挖槽机具挖土时，悬吊机具的钢索不能松驰，定要使钢索呈垂直张紧状态，这是保证成槽垂直精度必需做好的关键动作。

3）成槽作业中要时刻关注侧斜仪器的动向，及时纠正垂直偏差。

4）单元槽段成槽完毕或暂停作业时，即令挖槽机离开作业槽段。

（4）挖槽土方外运1）为控制对环境及交通的影响不宜在白天外运土方，白天成槽土方宜先存放在临时堆土场地，夜间统一外运。

岩石地层地下连续墙双轮铣+液压抓斗成槽机快速成槽技术摘要本文以武汉轨道交通5号线复兴路站为依托，针对液压抓斗成槽机在极硬岩中风化石英砂岩地层条件下无法成槽及成槽进尺慢的现状，引进双轮铣成槽先进施工工艺，采用常用液压抓斗成槽机配合双轮铣施工地下连续墙槽段，通过实践，探寻液压抓斗与双轮铣如何配合衔接，能够快速成槽，以及双轮铣在中风化石英砂岩、微风化石英砂岩等不同地质下刀具的选型问题，最终达到在岩石层条件下保证一天一幅的成槽，争取二天三幅的效果，为今后类似施工工况提供借鉴。

关键词极硬岩地层地下连续墙双轮铣成槽技术0引言在城市地铁施工中，地下连续墙工艺被广泛应用于基坑支护体系中，双轮铣成槽机是目前世界上非常先进的地下连续墙施工专用设备，在复杂地层条件下的钻进能力强、适应性强、功效高、精度高、成槽质量好的特点，本文以武汉轨道交通5号线复兴路车站项目为依托，通过实践，采用液压抓斗成工艺配合双轮铣施工，取得良好效果，为类似地层地下连续墙成槽提供借鉴。

1工程背景1.1 工程概况武汉轨道交通复兴路站为11号线三期首开段工程第一座车站，设计为地下两层岛式站台车站。

车站共设置4个出入口、2组风亭、3个疏散出入口，本站为地下二层单柱梯形岛式站台车站（其中地下一层为站厅层，地下二层为站台层），计算站台长度140m，站台中心里程处宽度13m，车站外包总长243.71m，标准段中心里程处外包总宽22.42m，基坑最大开挖宽度为47m（与5号线共基坑区段），最大开挖深度为23.88m，工程采用地下连续墙，明挖法施工（局部设置盖挖临时路面盖板）。

端头井区域地下连续墙厚度 1.2m，其余段为0.8m，地连墙深度29m～39.2m，地连墙采用落底设计，入岩深度2.5m。

车站基坑围护结构地下连续墙单元槽段共238幅，其中采用“一”字型槽段211幅，“T”型槽段4幅，“斜”型槽段4幅，“Z”型槽段15幅，以复兴路站1-8轴地下连续墙成槽为研究对象，分布情况如下图所示：地连墙布置图（1-8轴）1.2 工程地质及水文地质根据勘探揭示，复兴路站上部由近代人工填土层（Qml/）、第四系全新统冲积（Q/4al/）、冲洪积（Q/4al+pl/）淤泥质黏土、黏土、淤泥质粉质黏土夹粉土、粉砂，粉砂粉土与粉质黏土互层；古河道中第四系中更新统冲洪积层（Q2al+pl）中细砂混粉质黏土，第四系下更新统冲洪积层（Q/1al+pl/）中粗砂混砾卵石；下伏基岩为志留系中统坟头组（S/2f）泥质粉砂岩、泥岩。

混凝土防渗墙“三钻两抓法”施工工法一、前言混凝土防渗墙是一种常用的防水措施，它具有优异的抗渗性能和耐久性能，能够有效地保护建筑物不受水的侵袭。

混凝土防渗墙的施工工法众多，其中“三钻两抓法”是一种常用的施工工法。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以期为实际工程提供参考。

二、工法特点“三钻两抓法”是指通过在地面上钻孔，然后在钻孔内注入混凝土，形成一道密实的混凝土白色沉淀带，以达到抗渗的效果。

该工法具有以下几个特点：1.施工简单：该工法只需要对地面进行钻孔和注浆处理，操作简单，不需要大量的工人和设备，能够快速地完成施工。

2.适应范围广：该工法适用于不同类型地面的防渗处理，如建筑物地下室、基础、地下停车场等。

3.效果显著：该工法注入混凝土后，可形成坚实且密实的白色沉淀带，能够有效地防止渗水。

4.持久耐用：该工法施工后，混凝土能够与地基形成一体化，具有较大的强度和耐久性，能够长期保持防渗效果。

三、适应范围“三钻两抓法”适用于以下类型的建筑：1. 建筑物地下室：建筑物地下室是一种常见建筑类型，由于地下室通常处于地下水位以上，防渗工作显得尤为重要。

使用“三钻两抓法”能够有效地解决地下室的防渗问题。

2. 建筑物地基和基础：建筑物地基和基础是建筑物的主体结构，是建筑物承重的基础，必须具有足够的强度和稳定性。

使用“三钻两抓法”能够加强地基和基础结构的抗渗能力。

3. 地下停车场：地下停车场是一种重要的基础设施，一旦发生泄漏，会对车辆和设备产生严重的损害。

使用“三钻两抓法”能够有效地预防地下停车场的渗水问题。

四、工艺原理“三钻两抓法”的施工原理是通过在地面上钻孔，然后在钻孔内注入混凝土，形成一道密实的混凝土白色沉淀带，以达到抗渗的效果。

在施工过程中，需要对施工工法与实际工程之间的联系、采取的技术措施进行具体的分析和解释，以便让读者了解该工法的理论依据和实际应用。

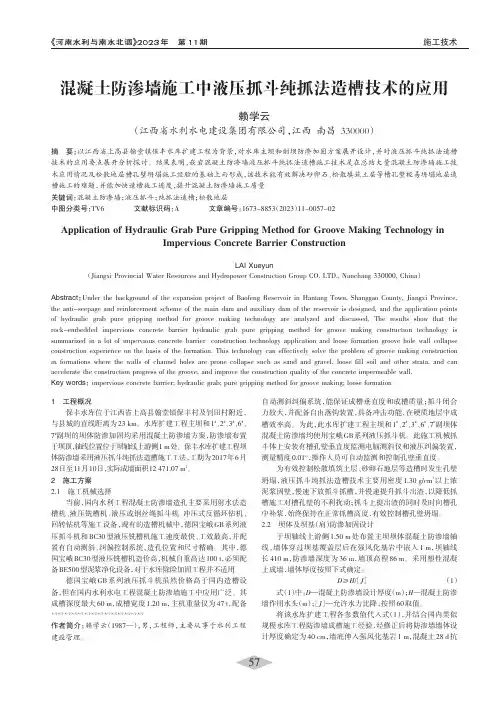

《河南水利与南水北调》2023年第11期施工技术混凝土防渗墙施工中液压抓斗纯抓法造槽技术的应用赖学云（江西省水利水电建设集团有限公司，江西南昌330000）摘要：以江西省上高县翰堂镇保丰水库扩建工程为背景，对水库主坝和副坝防渗加固方案展开设计，并对液压抓斗纯抓法造槽技术的应用要点展开分析探讨。

结果表明，嵌岩混凝土防渗墙液压抓斗纯抓法造槽施工技术是在总结大量混凝土防渗墙施工技术应用情况及松散地层槽孔壁坍塌施工经验的基础上而形成，该技术能有效解决砂卵石、松散填筑土层等槽孔壁极易坍塌地层造槽施工的难题，并能加快造槽施工进度，提升混凝土防渗墙施工质量。

关键词：混凝土防渗墙；液压抓斗；纯抓法造槽；松散地层中图分类号：TV6文献标识码：A文章编号：1673-8853（2023）11-0057-021工程概况保丰水库位于江西省上高县翰堂镇保丰村及钊田村附近，与县城的直线距离为23km 。

水库扩建工程主坝和1#、2#、3#、6#、7#副坝的坝体防渗加固均采用混凝土防渗墙方案，防渗墙布置于坝顶，轴线位置位于坝轴线上游侧1m 处。

保丰水库扩建工程坝体防渗墙采用液压抓斗纯抓法造槽施工工法，工期为2017年6月28日至11月10日，实际成墙面积12471.07m 2。

2施工方案2.1施工机械选择当前，国内水利工程混凝土防渗墙造孔主要采用射水法造槽机、液压铣槽机、液压或钢丝绳抓斗机、冲压式反循环钻机、回转钻机等施工设备，现有的造槽机械中，德国宝峨GB 系列液压抓斗机和BC30型液压铣槽机施工速度最快、工效最高，并配置有自动测斜、纠偏控制系统，造孔位置和尺寸精确。

其中，德国宝峨BC30型液压铣槽机造价高，机械自重高达100t ，必须配备BE500型泥浆净化设备，对于水库除险加固工程并不适用。

德国宝峨GB 系列液压抓斗机虽然价格高于国内造槽设备，但在国内水利水电工程混凝土防渗墙施工中应用广泛。

其成槽深度最大60m ，成槽宽度1.20m ，主机重量仅为47t ，配备自动测斜纠偏系统，能保证成槽垂直度和成槽质量；抓斗闭合力较大，并配备自由落钩装置，具备冲击功能，在硬质地层中成槽效率高。

槽孔砼防渗墙施工方案1. 引言槽孔砼防渗墙是一种常用于防渗工程的有效措施。

本文将介绍槽孔砼防渗墙的施工方案，包括施工前的准备工作、施工步骤和施工质量控制措施。

2. 施工前的准备工作在进行槽孔砼防渗墙施工前，需要进行以下准备工作：2.1 设计方案确认根据工程的具体要求，确认槽孔砼防渗墙的设计方案，包括墙的厚度、槽孔的尺寸和间距等。

2.2 材料准备准备所需的材料，包括水泥、砂子、骨料等。

确保材料的质量合格，并储存于适当的环境中。

2.3 施工人员培训对参与施工的人员进行培训，确保其具备施工所需的技能和知识。

2.4 施工现场准备清理施工现场，并搭建所需的脚手架和安全设施。

3. 施工步骤槽孔砼防渗墙的施工步骤如下：3.1 标线根据设计方案，在施工现场进行墙体的标线，包括墙体的轮廓和槽孔的位置。

3.2 开挖槽孔按照标线，使用挖掘机或手工工具开挖槽孔，保证槽孔的尺寸和间距符合设计要求。

3.3 清理槽底清理槽底的杂物和积水，保证槽底的平整。

3.4 加固槽壁在槽孔的两侧加固槽壁，可采用钢筋网或其他材料进行加固，提高墙体的稳定性。

3.5 混凝土浇筑根据设计要求，将预先调配好的混凝土浇入槽孔中，并使用振动棒振实，确保混凝土的密实性。

3.6 表面处理利用抹灰机或手工工具，对墙体表面进行处理，保证墙体表面的光洁和平整度。

3.7 养护在混凝土浇筑完成后，及时进行养护工作，包括覆盖塑料薄膜、喷水养护等，以保证混凝土的强度和耐久性。

4. 施工质量控制措施为确保槽孔砼防渗墙的施工质量，需要采取以下控制措施：4.1 材料质量控制严格按照规定的标准对所使用的材料进行质量检验，确保其满足设计要求。

4.2 施工人员合格证书要求施工人员持有相应的合格证书，确保其具备进行槽孔砼防渗墙施工的能力。

4.3 施工记录对施工过程进行详细的记录，包括施工时间、施工人员、施工方法等，以便后期的验收和追溯。

4.4 施工现场监督在施工过程中加强对现场的监督，及时处理施工中的问题和不合格情况。

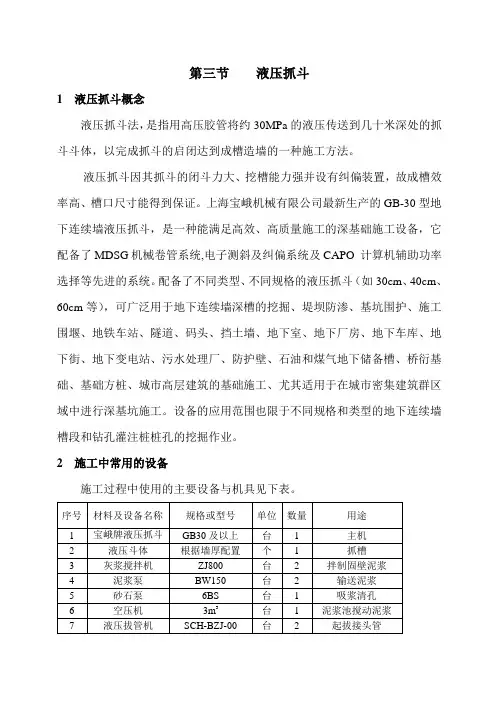

第三节液压抓斗1 液压抓斗概念液压抓斗法，是指用高压胶管将约30MPa的液压传送到几十米深处的抓斗斗体，以完成抓斗的启闭达到成槽造墙的一种施工方法。

液压抓斗因其抓斗的闭斗力大、挖槽能力强并设有纠偏装置，故成槽效率高、槽口尺寸能得到保证。

上海宝峨机械有限公司最新生产的GB-30型地下连续墙液压抓斗，是一种能满足高效、高质量施工的深基础施工设备，它配备了MDSG机械卷管系统,电子测斜及纠偏系统及CAPO 计算机辅助功率选择等先进的系统。

配备了不同类型、不同规格的液压抓斗（如30cm、40cm、60cm等），可广泛用于地下连续墙深槽的挖掘、堤坝防渗、基坑围护、施工围堰、地铁车站、隧道、码头、挡土墙、地下室、地下厂房、地下车库、地下街、地下变电站、污水处理厂、防护壁、石油和煤气地下储备槽、桥衍基础、基础方桩、城市高层建筑的基础施工、尤其适用于在城市密集建筑群区域中进行深基坑施工。

设备的应用范围也限于不同规格和类型的地下连续墙槽段和钻孔灌注桩桩孔的挖掘作业。

2 施工中常用的设备施工过程中使用的主要设备与机具见下表。

3 防渗墙施工中主要参数混凝土防渗墙工序质量标准表4 防渗墙施工工艺流程根据设计图纸确定防渗墙轴线和标高→按施工组织设计要求构筑防渗墙导墙和施工平台→在导墙上标注I 、II 期槽段位置→往某个I 期槽灌注泥浆并做好开始施工的准备→按三抓完成一个槽段施工→清孔→验槽→下设接头管和孔内预埋件及浇筑导管→浇筑混凝土→按工程师指令起拔接头管和导管→判断混凝土上升面位置→结束混凝土浇筑→完成相邻另一个I 期槽段施工→完成第一个II 期槽段施工→直至完成防渗墙所有槽段的施工。

防渗墙施工工艺流程图见图4.1。

图4.1 施工工艺流程图混凝土防渗墙施工工法每期槽段的抓槽顺序示意图见图4.2。

图4.2 三抓纯抓法抓斗入岩造槽抓槽顺序示意图5 防渗墙施工质量控制防渗墙施工采用“三抓法”成槽，即先抓两端主孔，后抓中间副孔至终孔成槽。

1 地下混凝土防渗墙——连续开槽机法施工混凝土防渗墙具有强度高、防渗效果好、施工速度较快的优点，广泛用于土石坝、堤防、围堰等水工建筑物。

国内外建造地下防渗墙的施工技术各有不同，目前主要有：射水法、连续开槽机法、多头钻法、预制混凝土板水力插板成墙法、机械抓斗法等。

1.1 轴线控制（1）放线①测设轴线：根据地质勘探，对闸基实施混凝土防渗墙处理。

混凝土防渗墙轴线位于距闸室底板上游前缘向下0.375m处，墙顶高程44.5m，防渗墙底高程至中风化泥岩，防渗墙轴线长暂定350m。

②引桩的设置：在轴线两侧间隔50m设置2个引桩。

引桩埋入地下0.3m。

这样，在施工过程中可随时检查，复核桩位是否正确。

另外，还须绘出引桩位置图。

③建立复核制度：无论是轴线还是引桩，放线或设置过程中须有严格的复核制度，并做好书面记录。

（2）槽板埋设建造槽孔前，应埋设槽口导向板，以防止孔口坍塌、并起导向作用。

制作时，先用人工沿轴线开挖一条导向沟，深约0.5m，每侧超过墙体宽度10cm。

将槽板敷设在两侧槽壁上，并用方木支撑。

（3）开槽机就位将钢轨对称于防渗墙中心线铺设，用水平尺沿钢轨横向测试，调平并固定。

开槽机放置在平行于防渗墙中轴线的轨道上。

1.2 开槽控制（1）开槽机速度控制在就位后壁杆垂直、主机水平的同时，开槽机要保持稳定，防止移位。

开槽前要进行检查。

开槽后，由于开槽机可导性差，须在原位先开出导向槽，达到设计深度后，方可沿导轨前进。

开始要低速慢进，泥浆或水的流量要小。

流量小可防止孔口坍塌。

试开无问题后，方可提高速度。

（2）泥浆制备在泥浆护壁开槽施工中，合格的泥浆起着护壁、提渣、冷却及润滑作用，因此，制备合格的泥浆至关重要。

在遇到粘土和亚粘土时，可在槽内注入清水进行原土造浆，此时泥浆的比重宜控制在1.1左右；在遇到砂层或砂壤土时，要加大泥浆比重，以利于排渣，比重控制在1.2～1.4，粘度为18～22S，胶体率不小于90%，清孔后泥浆比重控制在1.2左右，含砂率不大于4%，以保证灌注混凝土前沉渣厚度达到规范或设计要求。

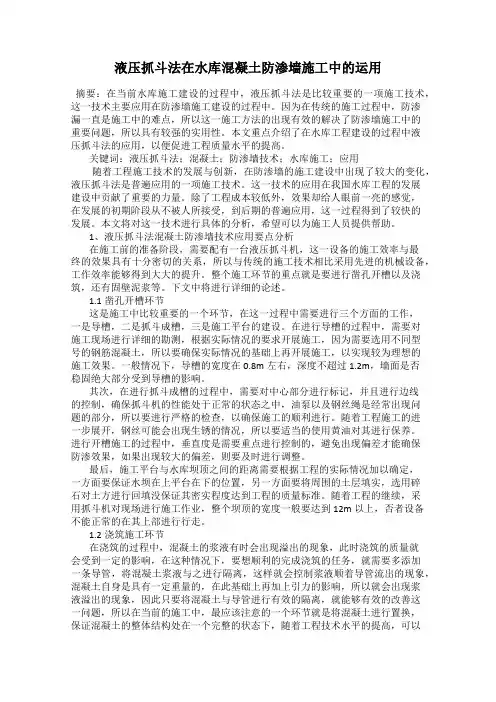

液压抓斗法在水库混凝土防渗墙施工中的运用摘要：在当前水库施工建设的过程中，液压抓斗法是比较重要的一项施工技术，这一技术主要应用在防渗墙施工建设的过程中。

因为在传统的施工过程中，防渗漏一直是施工中的难点，所以这一施工方法的出现有效的解决了防渗墙施工中的重要问题，所以具有较强的实用性。

本文重点介绍了在水库工程建设的过程中液压抓斗法的应用，以便促进工程质量水平的提高。

关键词：液压抓斗法；混凝土；防渗墙技术；水库施工；应用随着工程施工技术的发展与创新，在防渗墙的施工建设中出现了较大的变化，液压抓斗法是普遍应用的一项施工技术。

这一技术的应用在我国水库工程的发展建设中贡献了重要的力量。

除了工程成本较低外，效果却给人眼前一亮的感觉，在发展的初期阶段从不被人所接受，到后期的普遍应用，这一过程得到了较快的发展。

本文将对这一技术进行具体的分析，希望可以为施工人员提供帮助。

1、液压抓斗法混凝土防渗墙技术应用要点分析在施工前的准备阶段，需要配有一台液压抓斗机，这一设备的施工效率与最终的效果具有十分密切的关系，所以与传统的施工技术相比采用先进的机械设备，工作效率能够得到大大的提升。

整个施工环节的重点就是要进行凿孔开槽以及浇筑，还有固壁泥浆等。

下文中将进行详细的论述。

1.1凿孔开槽环节这是施工中比较重要的一个环节，在这一过程中需要进行三个方面的工作，一是导槽，二是抓斗成槽，三是施工平台的建设。

在进行导槽的过程中，需要对施工现场进行详细的勘测，根据实际情况的要求开展施工，因为需要选用不同型号的钢筋混凝土，所以要确保实际情况的基础上再开展施工，以实现较为理想的施工效果。

一般情况下，导槽的宽度在0.8m左右，深度不超过1.2m，墙面是否稳固绝大部分受到导槽的影响。

其次，在进行抓斗成槽的过程中，需要对中心部分进行标记，并且进行边线的控制，确保抓斗机的性能处于正常的状态之中，油泵以及钢丝绳是经常出现问题的部分，所以要进行严格的检查，以确保施工的顺利进行。

砼防渗墙的施工方法及施工工艺1、施工布置泥浆系统、风水电布设于防渗墙右侧，砼拌合设于砼砼拌合站集中拌合，钻机布设于防渗墙上游一侧，垂直于墙轴线，平台布设于截水槽的位置，宽度18~20m，在钻机一侧，平行于墙轴线设置4根轻轨，钻机在轻轨上移动。

2、主要的施工机械钻机选择CZ-20型冲击钻机，砼浇筑采用15T汽车吊进行。

并在附近设置泥浆池及回收泥浆池。

砼拌合采用ZD350型强制式搅拌机进行拌合。

3、导向槽施工导向槽采用C20砼浇筑，槽深1.5m，其作用是标定防渗墙位置，钻孔导向，锁固槽口，保持泥浆压力，防止坍塌和阻止废浆脏水流入槽内，槽净宽为0.8m。

4、槽段划分本项目工程每一槽段为6~8m。

防渗墙施工中按照先Ⅰ期槽，后Ⅱ期槽的顺序进行。

同一槽孔遵循先主孔钻进，后劈打副孔成槽的原则，在主孔未终孔时，不得劈打副孔。

奇数孔为主孔，偶数孔为副孔。

混凝土防渗墙接头孔采用套打一钻的方法施工。

施工中待Ⅰ期槽浇筑混凝土完毕，且槽内混凝土具有一定的强度后（≥36h）进行施工。

施工中将严格控制孔位偏差和孔型，保证槽孔壁平整垂直，控制孔位中心允许偏差≤3cm，孔斜率≤0.4%。

如下图所示：5、施工程序防渗墙的施工程序如下所示：防渗墙施工程序框图每一槽段施工程序框图6、泥浆制备和回收泥浆系统由泥浆站、泥浆池、供浆管路和回收净化设施等组成，泥浆泵采用PN离心式泥浆泵，制浆站采用集中设置。

泥浆回收利用主要用来减少泥浆生产强度，减少泥浆对环境的污染，泥浆的回收工艺主采用浆渣分离处理，供浆采用自流供浆，把泥浆池放于右侧地形高处利用浆管供浆，供浆管应定期检查与冲洗。

7、施工准备期施工准备期要平整施工平台、修建孔口导向槽、并建造简易的浆池用于造孔用浆池、清孔用浆池、回收浆池，并修建回收净化设施、8、槽孔成孔施工方法每一槽孔的施工采用先钻主孔、后劈打副孔成槽的方法施工造孔。

防渗墙分二期施工，分为一、二期槽段，每一槽段为6m。

泥浆循环采用正循环。

防渗墙施工成槽的施工方法防渗墙施工成槽是指在地下室或其它结构物的墙体中开凿一排排较深的沟槽，用以放置防水材料，以达到防水效果的一种施工方法。

下面将详细介绍防渗墙施工成槽的步骤和要点。

一、准备工作1.安全防护：施工现场应设置合适的安全警示标志，工作人员应戴好安全防护装备。

2.清理墙体表面：清理墙体表面的灰尘、油污及其它杂物，确保墙体表面干净。

二、墙体定位1.确定施工基准线：根据设计要求和施工图纸，确定墙体的位置和形状，并进行标记，以方便准确施工。

2.划定墙体槽口的位置：根据设计要求，在墙体上标记出槽口的位置，确定槽口的宽度和深度。

三、墙体成槽1.切割墙体：使用电动切割机、钢丝锯等工具，按照标记线进行切割，将墙体切割成槽口。

2.清理槽口：将切割好的槽口内部的灰尘、碎石等杂物清理干净，确保槽口平整。

3.混凝土加固：根据设计要求，在槽口内部铺设混凝土，增加墙体的稳定性和承载能力。

四、墙体处理1.清洗墙体：用清水和颗粒状的洗涤剂来清洗墙体表面，将墙体上的污物清除干净。

2.填补裂缝：如果墙体表面有裂缝，应先用砂浆或弹性防水胶进行填补，以保证墙体的密实性。

3.防水处理：根据设计要求，在墙体表面涂刷或喷涂防水涂料，以提高墙体的防水效果。

五、放置防水材料1.铺设防水卷材：根据设计要求，将防水卷材按照槽口的形状和尺寸进行裁剪，并在槽口中进行铺设，覆盖整个槽口的表面。

2.焊接防水卷材：采用热风枪对防水卷材进行焊接，保证防水卷材之间的接缝紧密，并形成一个连续的防水层。

3.固定防水卷材：使用专用的找平板和橡胶锤对防水卷材进行固定，确保防水卷材牢固地粘贴在墙体上。

六、处理防水材料接头1.检查接头：对铺设好的防水卷材接头进行检查，确保接头的质量和牢固程度。

2.处理接头：对接头的部分进行修整和处理，涂刷防水胶和玻纤带，加强接头的可靠性和防水性能。

七、表面涂刷保护层1.表面处理：对墙体表面进行处理，清理墙体上的尘土和杂物，确保表面干净。

浅谈液压抓斗造塑性砼防渗墙工程施工游 焕 波（江西省赣西土木工程勘测设计院，江西 宜春 336000）摘 要：为了介绍水库大坝液压抓斗造塑性砼防渗墙工程有关施工方法和施工经验。

关键词：大坝；砼防渗墙；施工1 工程施工总体程序塑性砼防渗墙的施工总体程序一般可分为：施工准备、造孔、清孔换浆、混凝土浇筑等工序。

具体工艺流程见下图。

防渗墙施工工艺流程图2 施工质量控制为保证工程施工质量，施工中采取了一系列措施，组织建立了一套质量保证体系。

施工时严格按照有关设计图纸及文件、有关砼防渗墙施工规范精心组织施工，开工前对施工班组进行技术安全交底。

对土建用原材料，严把原材料质量关，对原材料验收时，首先检验原材料的出厂合格证，如需要进行二次检测的原材料（如钢筋、水泥等），必须进行二次检测（二次检测由监理工程师现场随机抽样送检），二次检测合格后方可作为合格的原材料投入使用。

施工过程中对每道工序严格按照优良标准进行“三检制”（即施工班组自检、工段复检、项目经理部终检）自检控制，自检完成后报送工程监理部进行复核，符合要求后才开始下一道工序的施工。

在施工过程中，严格按照“ISO9001：2000质量管理体系认证标准”进行全过程监控管理。

向每个施工管理人员和工人贯彻树立“百年大计、质量第一”和“预防为主、安全第一”的思想，争创优质工程。

3施工方法施工方法为膨润土泥浆固壁，“两钻一抓”成一期槽，“两步法”成二期槽(即双反弧接头)，泥浆下直升导管法浇筑混凝土。

3.1施工准备及临时工程3.1.1施工平台填筑：施工平台用挖掘机挖土填在轴线外上游侧，并用挖机碾压密实。

3.1.2地质先导孔：沿防渗墙轴线每20m布置一个地质勘探先导孔，用XY--2PC地质钻机钻孔取芯，以探明地层分布及基岩顶面高程等情况。

3.1.3导向槽布置及导墙结构：导向槽沿防渗墙轴线布置，槽宽0.7～0.5m，槽深1.2m，内外两侧的导墙为0.25m厚的少筋现浇C15“倒L型”砼结构。

液压抓斗成槽水泥土自凝灰浆防渗墙施工方案1、设计要求自凝灰浆防渗墙设计物理力学指标为：渗透系数K≥i×10-6cm/s；墙体厚度t=0.50m；抗压强度0.5Mpa≤R28d≤1Mpa；弹性变形模量E28d≤1000Mpa。

2、自凝灰浆防渗墙成墙施工工艺2.1、造孔成槽2.1.1、布置施工平台抓斗施工平台设在原坝顶，并在坝顶修筑6m宽施工平台。

在防渗墙轴线的下游侧设置平行坝轴线的排渣排水沟，断面尺寸40×40cm，再按50m 间距修建垂直防渗墙轴线的排渣排水沟，将废渣﹑废水排至下游坝脚，所有废渣运至弃渣场。

2.1.2、修筑导向槽导向槽是在地层表面沿地下连继防渗墙轴线方向设置的临时构筑物。

导向槽起着标定防渗墙位置、成槽导向、锁固槽口；保持泥浆液面；槽孔上部孔壁保护、外部荷载支撑的作用。

导向槽的稳定是混凝土防渗墙安全施工的关键。

导向槽两侧墙体采用倒L型断面，深度均为1.0m,现浇C15混凝土构筑，槽内净宽55cm，顶面高于施工场地10cm以阻止地表水流入。

2.1.3、抓斗成槽根据地质条件采用两钻一抓法施工方案，即冲击钻先钻主孔再采用KH-180液压抓斗机抓取中间的副孔成槽。

2.1.3.1、槽段划分槽段划分为Ⅰ、Ⅱ序槽段，根据设备及地质条件确定Ⅰ、Ⅱ序槽段开挖长度同为7.0m，每个槽段分为两个主孔及一个副孔，先施工Ⅰ序槽段，后施工Ⅱ序槽段。

2.1.3.2、槽段成槽槽段成槽采用“两钻一抓法”，在导向槽上放样标识孔位，将抓斗对正孔位后进行垂直造孔。

首先施工槽段两端2.5m的主孔，主孔完成后再抓中部2.0m的副孔。

主、副孔完工即该施工槽段成槽完工。

2.2、护壁泥浆泥浆在造孔成槽过程中起固壁、悬浮、携渣、冷却钻具和润滑的作用，成墙后还可增加墙体的抗渗性能，本工程泥浆采用膨润土拌制，泥浆配合比为水1000kg、膨润土50kg 、Na2CO31 kg；固壁泥浆性能指标密度<1.1g/cm3如漏斗粘度＞25s、含砂量<3%。

液压抓斗纯抓法造槽建造混凝土防渗墙施工工艺在紫云山水库
加固工程中的应用
黄伟军;王元旦
【期刊名称】《湖南水利水电》
【年(卷),期】2014(000)006
【摘要】文章简述了紫云山水库除险加固工程坝体与坝基防渗加固设计方案,阐述了混凝土防渗墙造槽施工方案选择,施工程序,施工方法,施工质量控制与检查方法等.【总页数】4页(P11-14)
【作者】黄伟军;王元旦
【作者单位】江西省水利水电建设有限公司南昌市 330025;江西省水利水电建设有限公司南昌市 330025
【正文语种】中文
【相关文献】
1.液压抓斗成槽混凝土防渗墙施工技术在水库大坝除险加固工程中的分析应用 [J], 宋翼
2.两钻一抓法造塑性砼防渗墙在水库加固工程中的应用 [J], 胡鸿煌;周太瑞
3.山田水库液压抓斗造塑性混凝土防渗墙施工技术探讨 [J], 庄军
4.纯抓法在砂基河床混凝土防渗墙施工中的应用 [J], 陈大华;牛勇;田波;黄文
5.薄型混凝土防渗墙施工工艺及其在水库加固工程中应用 [J], 金志文
因版权原因，仅展示原文概要，查看原文内容请购买。

浅谈液压抓斗法混凝土防渗墙技术在水库施工中的应用发布时间：2022-08-17T10:16:56.248Z 来源：《科学与技术》2022年第30卷7期作者：陈玉昌[导读] 现阶段，国内经济社会发展较以往出现明显改变，城市工程项目越来越多。

对水库施工来说陈玉昌六安市水利局安徽六安 237000摘要：现阶段，国内经济社会发展较以往出现明显改变，城市工程项目越来越多。

对水库施工来说，施工单位更多地使用混凝土防渗墙的施工技术，该施工技术可以让水库防渗漏成果得到明显提升。

本文研究了液压抓斗法的混凝土防渗墙技术，将此技术应用于水库施工环节，可以控制施工质量。

关键词：液压抓斗法；混凝土防渗墙技术；水库施工引言：应用混凝土防渗墙技术可以让工程的成本有所下降，使水库施工进度得到提升。

对防渗墙施工技术来说，液压抓斗法得到普遍应用，此方法利用高压胶管完成液压压力的传送任务，压力转移到抓斗，在此基础上进行开闭、张合。

在使用液压抓斗法之后，沙砾及土的成槽效率得到提升，可以方便清孔换浆操作进行，让工程和施工技术标准相符。

如今，此技术能够普遍使用于水库混凝土防渗墙建设工作。

一、液压抓斗法的混凝土防渗墙技术应用对如今水利工程施工环节来说，利用液压抓斗法能够让水库施工防渗漏效果得到明显改善。

对具体施工环节来说，施工单位不但应该对凿孔开槽与固壁泥浆技术应用质量引起重视，而且应该对槽段混凝土浇筑技术和混凝土浇筑技术应用质量引起重视，以为水库工程施工质量提供保障[1]。

（一）凿孔开槽分析1.对施工平台进行布置在开始施工之前，施工单位应该对水库坝顶和绝对基面之间的高差进行确定。

随后需要了解施工现场具体情况，还要完成好施工平台布置任务，此环节应该确保平台高度及水库坝顶高度处在接近位置。

施工工人应该选择挖掘机对水库坝顶高程进行下降处理，让水库坝顶和施工平台彼此接近。

此外，工作人员应该于水库坝顶两边位置对开挖坝顶土方进行填入处理，随后利用压实机械完成碾压任务。

防渗墙工程施工方案及工艺方法防渗墙质量是保证水库调蓄功能的重点，如何保证塑性混凝土配比满足设计要求，防渗墙成墙质量是本工程的难点。

导向墙是保防渗墙施工质量和安全的最重要的前提。

成槽施工是控制防渗墙工程工期和质量的最关键工序，混凝土浇筑质量是墙体防渗功能的重要保证。

（一）、施工工艺1、工艺流程防渗墙施工的主要工艺流程：挖导槽→筑导向墙→成槽施工→清孔验收→浇筑混凝土。

《施工工艺流程图》附后。

（二）、导向墙及施工平台布设导向墙是确定防渗墙的位置、墙深、基岩面及混凝土浇筑高程的基准，导向墙控制防渗墙成槽精度，对控制施工质量和安全生产起到重要作用。

导向墙施工的重点是选好满足施工要求导向墙型式和进行必要的地基处理，确保导向墙稳度。

1、导向墙型式本工程表层为砂卵石地基，为防止砂卵石被淘刷或坍塌造成导向墙失稳，故采用“┛┗”型式钢筋混凝土导向墙，2、导向墙施工（1）、场地平整后，采用机械压实，确保地基稳定。

然后根据测量放线结果，挖掘机开挖导向墙基槽，人工配合清底。

（2）、基槽开挖完成后，支设钢模板，绑扎钢筋，浇筑C20混凝土。

采用人工拌制混凝土。

混凝土采用人工推翻斗车入仓，人工平仓、振捣密实，确保浇筑质量。

混凝土浇筑完成后，按要求进行养护。

导向墙混凝土浇筑时，重点将导向墙墙顶高程、墙间净距偏差以及与防渗墙中线的平行度控制规范和设计范围内。

根据现场实际情况，对结构型式、材料进行优化，选择经济合理、符合机械施工要求的导向墙。

3、施工机械平台、倒浆平台、排浆沟（1）、施工机械平台采用碾压密实后，按图布设15cm×15cm的枕木，枕木间回填砂砾石，其上布设15cm×15cm的卧木。

卧木上布设钻机轨道。

（2）、倒浆平台、排浆沟1）、倒浆平台地基压实、平整后铺设PVC膜，铺设长度为3.5m，与排浆沟相连，坡度为3%，以便于废浆流动。

2）、排浆沟采用块石砌筑成型，沟宽50cm，用于收集废浆，防止浆液污染环境。
