圆管涵施工工艺流程

圆管涵施工工艺一、现场准备：1．施工图纸确认：根据设计要求和施工图纸，确认涵洞的位置、尺寸和布置。

2．地面准备：清理施工现场，移除障碍物和不可移动的地面覆盖物。

二、基础土方开挖：1．标定轴线：根据设计要求，设置基准线和轴线，并进行标定。

2．土方开挖：按照设计要求，在地面上进行土方开挖，形成圆形或椭圆形的坑洞。

三、基础混凝土浇筑：1．模板安装：在坑洞周边安装适当的模板，用于固定混凝土。

2．钢筋布置：根据设计要求，在模板内部布置钢筋骨架，增加基础的强度和稳定性。

3．混凝土浇筑：将预制的混凝土倒入模板内，使用振动器和捣棒等工具进行均匀振实和排除空气。

四、圆管安装：1．准备圆管：根据设计要求，选用符合规范的圆形管道，并对其进行检查、清洁和防腐处理。

2．圆管安装：将预制好的圆管逐节安装在基础上，并通过密封垫、密封剂等材料进行密封连接。

五、固定和支撑：1．固定圆管：使用专用的固定设备，如扣件或支架，将圆管固定在基础上，确保其稳定性和位置准确度。

2．支撑结构：根据设计要求，在圆管周围设置支撑结构，如支架或支模，以增加圆管的承载能力和稳定性。

六、工程填土：1．分层填土：根据设计要求，逐层将填土料填入圆管上方的空间，每层填土厚度一般在20cm左右。

2．固实填土：使用振动器或辊压机等工具对填土进行紧实和压实，确保填土的密实度和稳定性。

七、排水系统：1．排水管安装：根据设计要求，在圆管涵中安装排水管，用于排除涵洞内的积水。

2．排水孔设置：在圆管壁上设置适当数量和位置的排水孔，以确保涵洞内部的排水畅通。

八、环境保护：1．施工现场清理：及时清理施工现场，确保周围环境的整洁和安全。

2．废弃物处理：将产生的废弃物按照规定进行分类、收集和处理，确保环境的保护和资源的回收利用。

九、完工验收：1．工程检查：对涵洞工程进行综合检查，包括尺寸、位置、安装质量等方面。

2．结构验收：根据相关规范和标准，对圆管涵的结构进行验收，确保其符合设计要求和安全标准。

圆管涵施工工艺流程图1.1、基础施工先进行测量放样，定出圆管涵具体位置，经校对无误后再进行施工。

软岩及土质基坑开挖采用挖掘机开挖，硬岩质基坑则采用风钻钻孔，松动爆破开挖基坑开挖至设计标高后，须整平碾压密实或夯实，再检查标高，基底按设计图纸规范施工，铺设砂砾垫层。

砂砾垫层应为压实的连续材料层，其压实度应在95%以上，按重型击实法试验测定；砂砾垫层应分层摊铺压实，不得有离析现象，否则要重新拌和铺筑。

混凝土基座应按本规范规定施工，基座尺寸及沉降缝应符合图纸所示，沉降缝位置应与管节的接缝位置相一致。

管涵基础应按图纸所示或监理工程师的指示，结合土质及路基填土高度设置预留拱度。

1.2、敷设圆管涵采用预制管涵。

（1）管节安装从下游开始，使接头面向上游；每节涵管应紧贴于垫层或基座上，使涵管受力均匀；所有管节应按正确的轴线和图纸所示坡度敷设。

如管壁厚度不同，应使内壁齐平。

（2）在敷设过程中，应保持管内清洁无脏物、无多余的砂浆及其他杂物。

（3）任何管节位置设置准确。

（4）在软基上修筑涵管时，应按图纸和监理工程师指示对地基进行处理，当软基处理达到图纸要求后，方可在上面修筑涵管。

（1）涵管接缝宽度不应大于 10mm，禁止加大接缝宽度来满足涵长的要求，并应用沥青麻絮或其它具有弹性的不透水材料填塞接缝的内、外侧，以形成一柔性密封层。

如图纸所示或监理工程师要求，应再用两层 150mm 宽的浸透沥青的油毛毡包缠并用铅丝邦扎接缝部位。

（2）如果图纸规定，在管节接缝填塞好后，应在其外部设置 20 级混凝土箍圈。

箍圈环绕接缝浇筑好后，应给予充分养生，使获得满意的强度而不产生裂缝、脱落。

（3）当管节采用承插式接缝时，在承口端应先坐以下硬性水泥砂浆，在管节套接以后再在承口端的环形空隙内塞以砂浆，以使接头部位紧密吻合，并将内壁表面抹平。

（4）当管节采用套环接缝时，应按接缝形式分别采用沥青麻絮、水泥砂浆或沥青砂紧密填塞所有接缝，使其稳固、耐久和不漏水。

圆管涵施工工艺流程圆管涵，也被称为涵洞或涵洞管，是一种用于替代传统砖混涵洞的新型建筑结构。

它由预制的混凝土管组成，可以有效地解决道路穿越河流、铁路和沟渠等问题。

下面将介绍圆管涵的施工工艺流程。

一、前期准备在施工前，需要进行详细的规划和设计。

首先，根据实际情况确定涵洞的位置、尺寸和形状。

然后，对施工现场进行勘察和测量，确定地基的承载能力和地下水位等信息。

同时，制定详细的施工方案和施工计划，确保施工的顺利进行。

二、基础施工为了确保涵洞的稳定性和安全性，需要对涵洞的基础进行施工。

首先，清理基础施工现场，去除杂物和不平整的地面。

然后，进行基坑的开挖，根据设计要求挖掘合适的深度和宽度。

在开挖好的基坑底部铺设一层砂石垫层，用以增加承载能力。

最后，浇筑混凝土基础，待其充分凝固后进行下一步施工。

三、涵洞安装涵洞安装是整个施工过程中最关键的一步。

首先，根据设计要求，将预制的混凝土管按照一定的顺序和间距依次安装到基础上。

在安装过程中，要确保管道的对接紧密，不得有间隙。

同时，要注意管道的坡度和水平度，以保证涵洞的排水功能。

安装完成后，进行管道的检查和测试，确保其质量和功能达到要求。

四、涵洞封顶涵洞安装完成后，需要进行封顶处理。

首先，清理涵洞内部的杂物和残渣，确保管道的畅通。

然后，根据设计要求，在涵洞顶部进行加固和封顶处理。

具体的加固方式可以根据实际情况采用钢筋混凝土、砖石或其他材料进行。

最后，对涵洞的封顶部分进行检查和测试，确保其稳定性和安全性。

五、涵洞后期处理涵洞施工完成后，需要进行一些后期处理工作。

首先，对施工现场进行清理，将杂物和残渣清除干净。

然后，对涵洞进行检查和测试，确保其质量和功能达到要求。

最后，根据需要进行周边道路的修复和恢复工作，确保涵洞与周围环境的协调和美观。

总结圆管涵施工工艺流程包括前期准备、基础施工、涵洞安装、涵洞封顶和涵洞后期处理等步骤。

在施工过程中，需要严格按照设计要求进行操作，确保施工质量和安全性。

圆管涵施工方案及施工工艺流程知识分享圆管涵是一种常用的道路交通设施，常用于跨越河流、沟渠等交通瓶颈的处理。

圆管涵施工方案及施工工艺流程是保障施工质量和安全的关键要素。

下面我将分享一下有关圆管涵施工方案及施工工艺流程的知识。

一、施工方案1.前期准备：施工前需进行现场勘察，确定交通状况、地质条件等，制定详细施工方案，包括材料采购、设备准备、人员安排等。

2.施工准备：清理施工现场，确保施工道路畅通、无障碍；搭建施工围挡，确保安全施工和周围环境的保护。

3.地基处理：对施工区域的地基进行处理，包括清理、均匀夯实等，以提供良好的基础条件。

4.材料准备：根据设计要求和施工计划，准备好所需的圆管、连接件、支架等材料，并进行验收和堆放。

5.施工组织：根据施工方案，制定施工详细工序和施工时间表，合理安排工人和设备的使用，确保施工进度和质量。

二、施工工艺流程1.圆管安装：根据设计要求，事先将圆管按照正确的位置、高程进行堆放。

然后使用起重设备将圆管吊装到指定位置，调整其水平和垂直度，确保连接平整、紧密。

2.连接固定：将圆管连接件安装到圆管上，用螺栓或焊接方式将圆管连接件与圆管固定在一起。

确保连接牢固、无松动。

3.支撑安装：根据设计要求，使用支架将圆管涵支撑在正确位置，确保圆管涵能承受所需的荷载和压力。

4.防水处理：根据设计要求，在圆管涵内外表面进行防水处理，保护圆管涵免受水的侵蚀和渗透。

5.地基回填：圆管涵安装完成后，根据设计要求，对圆管涵周围的地基进行回填，填平并夯实，确保圆管涵的稳定性和承载能力。

6.封顶处理：圆管涵安装完毕后，对顶部进行封顶处理，确保圆管涵顶部的防水和承载能力。

7.施工检查：施工完成后，需进行检查验收，确保施工质量符合要求。

如发现问题，应及时进行修复和整改。

总结：圆管涵施工方案及施工工艺流程是保障施工质量和安全的关键要素。

合理制定施工方案，严格按照工艺流程进行施工，不仅能提高施工效率，确保施工质量，还能确保施工期间的安全。

圆管涵施工方案及施工工艺流程（一）搅拌桩施工圆管涵施工方案及施工工艺流程圆管涵安装完成图圆管涵质量保证体系圆管涵施工工艺流程图圆管涵安装图一、工程概况：K0+010涵为1-Φ0.6m钢筋混凝土圆管涵，涵洞与路线成90交角，涵洞长6m, 7.5号浆砌片块石一字墙洞头设计，进口形式为跌水井，出口形式为排水1（一）搅拌桩施工沟。

管节为C30钢筋混凝土，管身基础为C15片石混凝土，基坑底采用小型设备夯实。

二、施工准备：施工前做好以下准备工作：1、材料进场及检验砂、石、水泥、钢筋、石灰等材料已检验合格，材料进场已满足开工需要。

2、对导线点和高程进行复测，经确认无误后进行基础原地面清理放样，打出护桩，标出基坑轮廓线。

3、所需施工人员和机械已进场。

4、安全防护措施，基坑防排水，措施已制定并落实。

5、熟悉施工图纸，编制了施工方案，下达技术交底。

三、施工方案1.涵洞所用管节在厂家集中预制，现场吊装。

2.涵洞所需砼以及砂浆采用拌和机拌和。

2（一）搅拌桩施工四、施工方法：1、基础开挖：基础采用人工配合机械开挖，用挖掘机按放出的开挖轮廓线从上而下开挖，挖出的土用自卸汽车运走，基底平面尺寸每边宽出结构边线50cm，机械开挖至基底标高以上30cm厚时，停止开挖，向监理工程师报检，待检验合格后，人工修整边坡，开挖剩余30cm厚的基坑土方，平整且夯实基底,然后向监理工程师报检,待地基承载力检验合格后,进行下一步施工。

2、基础施工：1)基底处理砂砾垫层回填前先将基顶整平夯实，并控制基顶标高线，根据回填砂砾中部和端部厚度不同，分层进行填筑夯实，砂砾采用质地坚硬的砂砾石，不得含有植物、垃圾等杂质，石子最大粒径不大于50mm，含泥量不大于5%，卵石粒径为5mm--60mm，级配较好，吸水率不大于5%，施工前先做好砂砾石的配合比试验确定最佳含水量和分层铺设厚度，每层全面均匀夯压4-5遍。

2)注意事项：3（一）搅拌桩施工①铺筑前先行验基，边坡必须保持稳定，做好排水措施，使基坑保持无水状态。

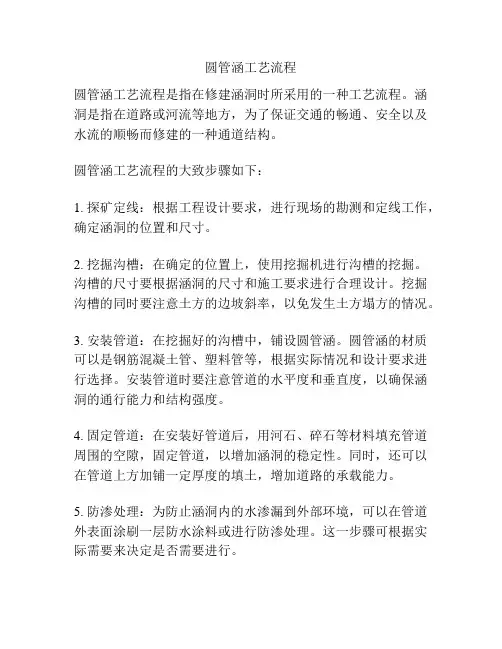

圆管涵工艺流程圆管涵工艺流程是指在修建涵洞时所采用的一种工艺流程。

涵洞是指在道路或河流等地方，为了保证交通的畅通、安全以及水流的顺畅而修建的一种通道结构。

圆管涵工艺流程的大致步骤如下：1. 探矿定线：根据工程设计要求，进行现场的勘测和定线工作，确定涵洞的位置和尺寸。

2. 挖掘沟槽：在确定的位置上，使用挖掘机进行沟槽的挖掘。

沟槽的尺寸要根据涵洞的尺寸和施工要求进行合理设计。

挖掘沟槽的同时要注意土方的边坡斜率，以免发生土方塌方的情况。

3. 安装管道：在挖掘好的沟槽中，铺设圆管涵。

圆管涵的材质可以是钢筋混凝土管、塑料管等，根据实际情况和设计要求进行选择。

安装管道时要注意管道的水平度和垂直度，以确保涵洞的通行能力和结构强度。

4. 固定管道：在安装好管道后，用河石、碎石等材料填充管道周围的空隙，固定管道，以增加涵洞的稳定性。

同时，还可以在管道上方加铺一定厚度的填土，增加道路的承载能力。

5. 防渗处理：为防止涵洞内的水渗漏到外部环境，可以在管道外表面涂刷一层防水涂料或进行防渗处理。

这一步骤可根据实际需要来决定是否需要进行。

6. 筑路：在完成上述工序后，对涵洞周围的道路进行修筑，以确保涵洞的正常通行和使用。

修筑道路时要注意道路的平整度和排水性能，以便确保车辆通行的顺畅和道路的安全性。

7. 检验验收：在完成修筑工作后，进行涵洞的检验验收。

检验验收主要包括涵洞结构的稳定性和通行能力的检查，以确保工程的质量符合设计要求和相关标准。

以上就是圆管涵工艺流程的大致步骤。

通过以上的工艺流程，可以保证圆管涵的稳定性、耐久性和通行能力，并为道路交通和水流畅通提供了便利。

在实际施工中，还需要根据具体情况进行调整和改进，以满足实际工程的需求。

圆管涵施工方案及施工工艺流程【模板一】圆管涵施工方案及施工工艺流程一：项目概述1.1 项目背景1.2 施工内容1.3 施工目标二：施工方案2.1 工程准备2.1.1 地质勘察2.1.2 各项审批手续办理2.1.3 施工场地准备2.2 施工方法2.2.1 土方开挖2.2.2 圆管涵安装2.2.3 固结预应力施工2.3 施工工艺2.3.1 施工准备2.3.2 土方开挖工艺2.3.3 圆管涵安装工艺2.3.4 固结预应力施工工艺三：施工流程3.1 地质勘察3.2 施工准备阶段3.3 土方开挖3.4 圆管涵安装3.5 固结预应力施工3.6 施工验收四：施工安全措施4.1 人员安全4.2 设备安全4.3 环境保护五：施工质量控制5.1 施工材料质量控制5.2 施工工艺质量控制5.3 施工过程质量控制六：施工进度管理6.1 施工计划编制6.2 施工进度监控七：工程验收与交付7.1 施工验收标准7.2 工程交付要求【附件】1. 圆管涵施工图纸2. 圆管涵材料清单3. 安全手册【法律名词及注释】1. 土方开挖：指在建设施工过程中，利用各种机械设备将地面土壤进行开挖、清理、转移等操作的过程。

2. 圆管涵：一种用于交通、水利等工程中的地下隧道结构，由多个圆管组合而成，用于承受外部压力，保证工程的稳定性。

3. 固结预应力：通过张拉锚杆、注浆等工艺手段，提前对土体进行应力调整，增强土体的稳定性和承载能力。

【模板二】圆管涵施工方案及施工工艺流程一：项目概述1.1 项目背景1.2 施工内容1.3 施工目标二：施工方案2.1 工程准备2.1.1 地质勘察2.1.2 各项审批手续办理2.1.3 施工场地准备2.2 施工方法2.2.1 土方开挖2.2.2 圆管涵安装2.2.3 施工材料选择2.3 施工工艺2.3.1 施工准备2.3.2 土方开挖工艺 2.3.3 圆管涵安装工艺 2.3.4 施工质量控制三：施工流程3.1 地质勘察3.2 施工准备阶段3.3 土方开挖3.4 圆管涵安装3.5 施工验收四：施工安全措施4.1 人员安全4.2 设备安全4.3 环境保护五：施工质量控制5.1 施工材料质量控制5.2 施工工艺质量控制5.3 施工过程质量控制六：施工进度管理6.1 施工计划编制6.2 施工进度监控七：工程验收与交付7.1 施工验收标准7.2 工程交付要求【附件】1. 圆管涵施工图纸2. 圆管涵材料清单3. 安全手册【法律名词及注释】1. 土方开挖：指在建设施工过程中，利用各种机械设备将地面土壤进行开挖、清理、转移等操作的过程。

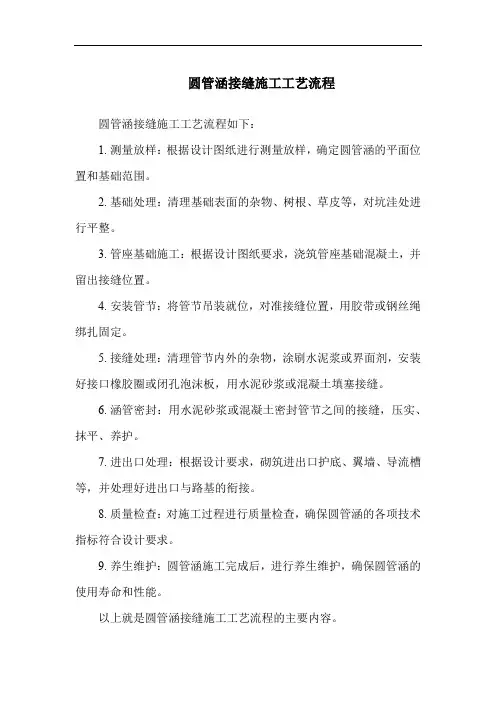

圆管涵接缝施工工艺流程
圆管涵接缝施工工艺流程如下：
1.测量放样：根据设计图纸进行测量放样，确定圆管涵的平面位置和基础范围。

2.基础处理：清理基础表面的杂物、树根、草皮等，对坑洼处进行平整。

3.管座基础施工：根据设计图纸要求，浇筑管座基础混凝土，并留出接缝位置。

4.安装管节：将管节吊装就位，对准接缝位置，用胶带或钢丝绳绑扎固定。

5.接缝处理：清理管节内外的杂物，涂刷水泥浆或界面剂，安装好接口橡胶圈或闭孔泡沫板，用水泥砂浆或混凝土填塞接缝。

6.涵管密封：用水泥砂浆或混凝土密封管节之间的接缝，压实、抹平、养护。

7.进出口处理：根据设计要求，砌筑进出口护底、翼墙、导流槽等，并处理好进出口与路基的衔接。

8.质量检查：对施工过程进行质量检查，确保圆管涵的各项技术指标符合设计要求。

9.养生维护：圆管涵施工完成后，进行养生维护，确保圆管涵的使用寿命和性能。

以上就是圆管涵接缝施工工艺流程的主要内容。

圆管涵工艺流程圆管涵是一种常见的桥梁建设工艺，它主要用于在河流、渠道或其他水体上建设桥梁，以便交通运输。

圆管涵工艺流程是指在建设圆管涵时所需的一系列工艺步骤和流程。

下面将详细介绍圆管涵工艺流程的具体内容。

1. 圆管涵设计阶段在进行圆管涵建设之前，首先需要进行设计阶段的工作。

设计阶段主要包括确定圆管涵的位置、尺寸和材料等。

设计人员需要考虑到涵洞的承载能力、抗水压能力、耐久性和施工难度等因素，以确保涵洞的安全性和稳定性。

2. 圆管涵材料准备在确定了圆管涵的设计方案之后，接下来就需要准备建设所需的材料。

圆管涵的材料通常包括钢筋、混凝土和其他辅助材料。

这些材料需要按照设计要求进行采购和加工，以备建设时使用。

3. 圆管涵施工准备在材料准备完成之后，施工队伍需要进行施工准备工作。

这包括确定施工方案、搭建施工场地、准备施工机械设备和安全防护措施等。

施工队伍需要对施工现场进行全面的调查和评估，以确保施工的顺利进行。

4. 圆管涵施工工艺流程一般来说，圆管涵的施工工艺流程包括以下几个步骤：（1）基础准备：首先需要对涵洞的基础进行准备工作，包括清理基础表面、进行基础处理和进行基础浇筑等。

（2）圆管涵安装：接下来是圆管涵的安装工作，施工人员需要将预制好的圆管涵运输到施工现场，并进行吊装和安装。

在安装过程中，需要注意保证圆管涵的水平和垂直度，以确保涵洞的稳定性。

（3）接缝处理：在圆管涵安装完成后，需要对圆管涵的接缝进行处理，以确保涵洞的密封性和抗水压能力。

（4）辅助工程：除了圆管涵本身的施工工艺外，还需要进行一些辅助工程，例如进行涵洞的排水系统安装、涵洞的防护措施设置等。

5. 圆管涵验收和保养圆管涵建设完成后，需要进行验收工作。

验收人员需要对圆管涵的安装质量、材料使用和工程完整性进行检查和评估。

如果存在问题，需要及时进行整改和修复。

同时，圆管涵建设完成后还需要进行定期的保养工作，以确保涵洞的长期稳定运行。

综上所述，圆管涵工艺流程是一个复杂的工程过程，需要设计人员、施工队伍和验收人员的密切配合和合作。

圆管涵施工工艺一、工艺概述圆管涵施工工艺是指在道路或铁路等交通建设中使用的一种涵洞结构。

它由多节环形钢管组成，可用于水流通过或车辆通行。

本文将介绍圆管涵施工的主要步骤和注意事项。

二、施工步骤1. 基础准备•选择合适的施工地点，并清理场地。

•进行地质勘察，了解地下水位和土层情况。

•设计并布置施工管理区域。

2. 圆管制造•根据设计要求，选择合适的钢材进行制造。

•使用钢板切割机将钢板切割成合适的尺寸。

•使用钢管弯曲机将钢板弯曲成圆形。

•使用焊接机进行焊接，将钢板固定在一起。

13. 圆管涵安装•根据设计要求和地质情况，确定圆管涵的布置方案。

•使用挖掘机或其他适用的机械设备进行挖掘。

•安装基础支撑结构，如砼墩或钢架。

•确保圆管涵的位置和方向正确。

•将圆管涵逐节安装，确保连接紧密。

4. 填充和封闭•通过排水系统将涵洞内的水排出。

•在涵洞周围设置排水井和排水管道，确保涵洞内部不积水。

•使用合适的填充材料，如砂土或碎石，填充涵洞。

•使用压实设备将填充材料压实，确保稳固性。

•在涵洞的进出口处设置过渡坡道，以便车辆通行。

5. 检查和测试•进行涵洞的外观检查，确保结构安全。

•进行压力测试，检查涵洞是否能够满足设计要求。

•进行水流测试，确保涵洞内部没有渗漏。

26. 完工和维护•完成后，对施工人员和机械设备进行清理。

•建立维护计划，定期检查和维护圆管涵的结构和功能。

•及时处理涵洞附近的积水或漏水问题。

三、注意事项•在施工前应进行充分的准备工作，包括勘察、设计和材料准备等。

•安装圆管涵时，应严格按照设计要求和施工规范进行操作。

•安装过程中要注意保持泥土的湿润，以免导致土壤塌方。

•施工期间要注意施工现场的安全，并采取必要的防护措施。

•施工完成后应进行检查和测试，以确保涵洞的质量和安全性。

•日常维护工作要及时进行，防止涵洞结构的损坏或功能失效。

以上是圆管涵施工工艺的概述和步骤，希望对您有所帮助。

在实际施工中，还应根据具体情况进行调整和完善。

圆管涵整体施工工艺及方法圆管涵施工时应严格按照如下施工工序，并每完成一道工序后向监理工程师报检合格后方可进入下道工序；一、施工工艺圆管涵施工工序：施工放样→基础开挖→基底夯实→地基承载力检测→基础垫层施工→管座混凝土浇筑→管节敷设→附属工程施工。

二、施工方法1 基础开挖(1)基础开挖前，采用全站仪测出涵管的轴线，并放出基础的开挖轮廓线，为保证基础施工时的工作面，基坑开挖时在基坑的四周设置加宽50cm做为施工平台。

对于有地下水的基坑，应在基坑之外挖临时集水井，在基坑周边开挖宽20cm、深20cm的排水管，与集水井接通，抽排地下水。

土质基坑为防止积水软化地基，在基坑开挖到底面设计标高时，经平整夯实后，不能紧接着进行基础施工时，应在基础底部铺设一层厚5cm的水泥砂浆，保证地基不受雨水浸泡。

(2)基坑边坡的坡度视地质情况而定，一般采用1:0.5～1:1，弃土应堆至距基坑边缘3米以外，并尽快将基坑开挖的土方运走。

为防止雨水进入基坑，在基坑外侧设置截水沟,防止地面水流入基坑。

(3)基坑采用挖掘机开挖，挖至接近设计基底标高时，保留0.2米厚的一层，不得用挖掘机挠动，待施工基础前由人工开挖至设计标高，并将松散的土体清理干净。

(4)基础开挖至设计标高后，由技术及试验部门及时自检，自检合格后报监理工程师检测，报检合格立即组织基础施工，减少基础的暴露时间。

(5)基础开挖后试验检测基底承载力如不满足设计要求，及时上报监理工程师，并上报相应基底处理技术方案，确保基底承载力满足设计要求。

2 地基检验基础模板安装前，对基坑进行隐蔽工程检查，检查内容为：(1)基底平面位置、尺寸、标高是否符合设计图纸要求；(2)采用动力触探仪检测地基承载力是否满足设计要求；(3)基底应无积水、杂物。

(4)地基承载力不得小于设计要求。

3 基础施工（1）模板①模板采用组合钢模板，模板使用前先用手提砂轮将模板表面的锈迹处理干净，并用涂刷脱模剂。

②相邻模板采用U型卡进行连接，在模板内侧每一米加设一道100×100mm的对口方木加固，模板外侧在模板的底部和中上部各加设一道方木支撑，水平间距为0.6m，支撑顶在基坑的侧壁上，方木下设置木垫块。

圆管涵施工工艺流程
第一步，是进行基坑开挖。

在确定好施工范围后，需要进行基坑的开挖工作。

这个过程中需要注意基坑的尺寸和深度，保证基坑的稳定性和安全性。

第二步，是进行基础的浇筑。

基坑开挖完成后，需要进行基础的浇筑工作。

这一步需要根据设计要求进行混凝土的浇筑，保证基础的牢固和稳定。

第三步，是进行管道的安装。

在基础浇筑完成后，需要进行管道的安装工作。

这一步需要根据设计要求进行管道的铺设和连接，保证管道的畅通和稳固。

第四步，是进行圆管涵的安装。

在管道安装完成后，需要进行圆管涵的安装工作。

这一步需要根据设计要求进行圆管涵的吊装和连接，保证圆管涵的稳固和密封。

第五步，是进行填土和回填。

在圆管涵安装完成后，需要进行填土和回填工作。

这一步需要根据设计要求进行填土和回填，保证填土的均匀和密实，确保施工的质量和安全。

第六步，是进行路面的修复。

在填土和回填完成后，需要进行
路面的修复工作。

这一步需要根据设计要求进行路面的修复，保证
路面的平整和美观。

最后，是进行施工的验收和收尾工作。

在整个施工流程完成后，需要进行施工的验收和收尾工作。

这一步需要对施工质量进行检查，确保施工的质量和安全，同时进行相关的收尾工作，保证施工的完
美收尾。

综上所述，圆管涵施工工艺流程包括施工前的准备、基坑开挖、基础浇筑、管道安装、圆管涵安装、填土和回填、路面修复、施工
验收和收尾工作等步骤。

每个步骤都需要严格按照设计要求和施工
规范进行操作，确保施工的质量和安全。

圆管涵施工工艺流程圆管涵是一种常用的道路交通设施，用于解决道路交叉口或河流下穿道路的情况。

圆管涵施工工艺流程是指在圆管涵的建设过程中所采取的一系列工艺步骤和措施。

本文将介绍圆管涵施工工艺流程的具体内容。

一、项目准备阶段：在进行圆管涵施工之前，首先需要进行项目准备工作。

包括确定施工的具体位置和范围，编制施工方案和施工图纸，采购所需材料和设备，组织施工人员等。

同时，还需要进行土地征用和环境评估等手续的办理。

二、现场布置阶段：在项目准备完成后，开始进行现场布置工作。

首先要清理施工现场，确保施工区域的平整和清洁。

然后根据施工图纸的要求，进行标线和测量，确定圆管涵的准确位置和尺寸。

三、基础施工阶段：在现场布置完成后，开始进行基础施工工作。

首先要进行基坑开挖，根据设计要求和土质情况，采取相应的开挖方式和措施。

然后进行基础处理，包括填筑砂石垫层和夯实等工作。

最后进行基础混凝土浇筑，确保基础的稳固和牢固。

四、圆管涵安装阶段：基础施工完成后，开始进行圆管涵的安装工作。

首先要进行圆管涵的拼装，将预制的圆管按照设计要求和图纸进行拼接。

然后将拼接好的圆管涵进行吊装，根据实际情况选择合适的吊装设备和方法。

最后将圆管涵安装到基础上，确保其水平和垂直度。

五、填土回填阶段：圆管涵安装完成后，开始进行填土回填工作。

首先要进行过渡层的处理，即在圆管涵上方一定距离内填筑一层砂土或碎石，以缓冲和分散上部荷载。

然后进行土方回填，将土方依次回填到设计要求的高度和坡度。

最后进行土方压实，确保填土的稳定和坚固。

六、管涵口处理阶段：填土回填完成后，开始进行管涵口的处理工作。

首先要进行管涵口的加固，即在管涵口周围设置加固措施，如加设钢筋混凝土梁或设置挡墙等。

然后进行管涵口的防水处理，采取相应的防水材料和方法，确保管涵口的密封性和防渗性。

七、辅助工程施工阶段：除了上述主要工艺流程外，还需要进行一些辅助工程的施工。

如进行边坡护坡工程，设置护坡结构和植被等。

圆管涵施工工艺流程圆管涵是一种用于道路、铁路、河流等交通建设中的水下通道结构，其施工工艺流程包括设计、准备工作、施工、验收等多个环节。

下面将详细介绍圆管涵施工工艺流程。

1. 设计阶段在进行圆管涵施工之前，首先需要进行设计阶段的工作。

设计师需要根据实际的工程需求和地理环境条件，确定圆管涵的尺寸、材料、施工方法等关键参数。

同时，还需要进行地质勘察和水文勘测，以确保圆管涵的施工能够符合当地的地质和水文条件。

2. 准备工作在设计阶段确定了圆管涵的关键参数之后，施工单位需要进行准备工作。

这包括采购所需的材料和设备，准备施工人员和技术人员，制定施工计划，进行现场勘测和标志，确保施工现场的安全和顺利进行。

3. 施工准备在进行实际的施工之前，需要进行施工现场的准备工作。

这包括清理施工现场，搭建临时设施，布置施工材料和设备，确保施工现场的整洁和安全。

4. 圆管涵的安装圆管涵的安装是整个施工过程中最关键的环节。

首先需要进行基坑的开挖和支护工作，然后将圆管涵逐段安装到基坑中，并进行连接和固定。

在安装的过程中，需要严格控制圆管涵的位置、倾斜度和连接质量，确保其符合设计要求。

5. 现场监测在圆管涵的安装过程中，需要进行现场监测，以确保施工的质量和安全。

监测人员需要对圆管涵的安装过程进行实时监测和记录，及时发现和解决施工中的问题。

6. 现场验收在圆管涵安装完成之后，需要进行现场验收。

验收人员需要对圆管涵的安装质量、连接质量、位置和倾斜度等进行检查和测试，确保其符合设计要求和施工标准。

7. 竣工和交接最后，圆管涵施工完成之后，需要进行竣工和交接工作。

施工单位需要整理施工现场，清理施工材料和设备，完成相关的竣工文件和资料，向建设单位进行交接。

总结圆管涵施工工艺流程包括设计、准备工作、施工、验收和交接等多个环节。

在整个施工过程中，需要严格按照设计要求和施工标准进行操作，确保圆管涵的质量和安全。

同时，需要进行现场监测和验收，及时发现和解决施工中的问题，确保施工的顺利进行和圆满完成。

圆管涵施工工艺流程圆管涵定义是什么范本1: 圆管涵施工工艺流程1.0 圆管涵的定义圆管涵是一种用于通过水流的管道结构，通常用于铺设在道路下方，以便于交通顺畅和水流的顺畅。

2.0 圆管涵施工准备工作2.1 工程规划与设计- 进行现场勘测与测量- 制定工程设计方案2.2 材料准备- 采购所需圆管涵材料- 检查材料质量2.3 设备准备- 购置施工所需机械设备- 安排设备运输到施工现场3.0 圆管涵施工流程3.1 开挖基坑- 根据设计要求，进行基坑开挖- 确保基坑的深度和宽度符合要求3.2 圆管涵的安装- 将圆管涵按照设计要求预先布置在基坑中- 逐段进行圆管涵的拼接和安装3.3 固定圆管涵- 使用适当的固定设备将圆管涵固定在基坑内3.4 进行回填- 在圆管涵周围进行适当的回填工作，确保圆管涵稳定4.0 完工验收4.1 检查圆管涵的安装质量- 检查圆管涵的连接处是否牢固- 检查圆管涵的内外表面是否有损坏4.2 进行水流试验- 在施工完工后，进行水流试验，确保圆管涵的通水性能4.3 完工验收合格后，填写施工报告并提交附件: 圆管涵施工设计图纸法律名词及注释:- 土木工程施工总则: 土木工程施工的一般规定- 设计文件: 用于指导施工过程中的设计图纸和技术规范范本2: 圆管涵的定义和施工工艺流程1.0 圆管涵的定义圆管涵是一种道路工程结构，用于解决道路和沟渠交叉时的排水问题。

它由一系列连接在一起的圆形管道组成，通过提供一个通道，使水流可以顺利通过，避免道路积水。

2.0 圆管涵施工准备工作2.1 工程规划和设计- 进行现场勘测和土壤测试，确定合适的圆管涵尺寸和位置- 制定施工图纸和技术规范，确保施工符合安全和质量标准2.2 材料准备- 采购所需的圆管涵和其他施工材料，如防水材料和胶泥- 检查材料质量和数量，确保满足施工需求2.3 设备准备- 准备和组织所需的施工设备，如挖掘机、压路机、起重机等- 确保设备具备正常工作能力，进行必要的维修和保养3.0 圆管涵施工流程3.1 地面准备- 清理施工区域，确保无障碍施工- 根据设计要求，进行必要的地面平整和坑槽开挖3.2 圆管涵的安装- 将圆管涵逐段放置在开挖的坑槽中- 使用合适的连接装置，将管段连接起来，确保密封性和稳定性3.3 固定圆管涵- 在圆管涵的两侧填入合适的支撑材料，如碎石和混凝土- 使用压路机进行压实，确保圆管涵牢固固定在地面上3.4 进行回填和修复- 在圆管涵周围进行回填，保护圆管涵免受外部压力和损坏- 进行道路修复工作，确保道路恢复正常通行4.0 完工验收4.1 检查圆管涵的安装质量- 检查圆管涵连接处是否牢固，无明显渗漏和松动- 检查圆管涵内外表面是否有损坏，如裂缝和磨损4.2 进行水流试验- 在施工完工后，进行水流试验，检查圆管涵的通水性能是否正常4.3 完工验收合格后，填写施工报告并提交附件: 圆管涵施工图纸和技术规范法律名词及注释:- 道路交通安全法: 规定了道路交通安全的基本要求和管理办法- 土木工程施工管理条例: 规定了土木工程施工的组织和管理办法。

公路工程圆管涵施工工艺流程及施工方法1、施工工艺流程审核设计文件→施工放线→基础开挖→基底处理及检测→基础垫层→基座混凝土→安装管节→洞口混凝土浇筑→回填。

2、主要施工方法（1）先准确放出开挖线，并且测量出高程，计算出每个断面应开挖的深度。

（2）由有施工经验的队伍进行开挖，开挖时严格控制深度和宽度，不准欠挖，也尽量不超挖，基坑开挖完毕并清理余土、松散土料。

基础开挖采用机械开挖，人工及小型机具开挖配合整修，经现场监理工程师验收合格后方可进行垫层铺筑。

如遇软弱地基层则进行地基换填处理。

（3）圆管运输与装卸管节在预制厂集中预制，再将预制好的管节运输至施工现场，汽车吊吊装就位，涵管在运输、装卸过程中，应采取防碰撞措施，避免管节损坏或产生裂纹。

涵管装卸工作必须经监理工程师批准的吊具进行；除非取得监理工程师的书面许可，不允许用滚板或斜板卸管。

存放场地的位置和装卸的操作方法必须经监理工程师认可。

（4）管基座施工时严格控制顶面标高，以保证管基座与管身紧密贴和，每节涵管的整个长度紧贴已浇筑好的基座上。

（5）管节铺设顺直，稳固，内壁齐平。

管节安装从下游开始，接头面向上游，涵管紧贴基座，按正确的轴线和坡度敷设。

（6）涵管接缝宽度不大于5mm，并用橡胶密封圈密封。

（7）管节安装完毕后及时进行出入口和附属工程的施工。

衔接处圆顺，进出水口顺直，保证上下游水流畅通。

（8）混凝土施工采用标准计量，机械拌合，混凝土输送车运送，机械振捣。

（9）当涵洞施工混凝土达到设计强度的85%时，及时进行回填土。

施工时在管节两侧对称分层夯填符合设计要求的填料，并分层检测密实度，合格后再进行下一层作业。

3、施工注意事项管座混凝土与管身紧密相贴，使圆管受力均匀。

管节接头采用对头拼接，接缝小于5mm，并用橡胶密封圈密封。

管节沉降缝必须与基础沉降缝一致，沉降缝宽约2cm，并用防水沥青麻絮填塞。

各管节顺流水坡成平顺直线，如管壁厚度不一致时，在内壁取平。

所有管节接缝和沉降缝均密不透水。

圆管涵施工的工艺流程为：测量放样→地基处理→管座基础浇筑→管节安装→剩余的管座基础浇筑→接缝处理→洞口砌筑→涵背回填等。

1、测量放样圆管涵在施工之前，首先要通过测量放样来确定涵洞平面轴线位置、涵洞长度以及施工宽度，并用石灰放出边线。

2、地基处理在管座基础施工之前，必须对基础地基进行处理。

进行基底的清理与整平，夯实至符合设计的要求。

3、基础浇筑管座基础一般可考虑采用混凝土或浆砌片石基础。

混凝土基础分两次浇筑：管下基础厚度在20厘米左右，管节安装后再浇筑管底以上部分的管座基础，基础混凝土标号不应小于10号。

在管座基础浇筑之前，也可先填10厘米左右的砂砾垫层，用以增加基础均匀性。

为适应地基的不均匀沉降，管座基础应设置沉降缝。

岩石地基上也可不做基础，仅在圆管下铺一层垫层混凝土，其厚度可在5厘米左右。

4、管节安装涵管一般采用预制件，应待基础强度合格后方可进行管节安装。

管节安装，应先在基础上标示出涵管中心线，并先安装进、出水口处的端部管节以控制涵管全长，然后逐节安装中部管节。

并保持整体轴线不出现偏位。

各相邻管节应保持底面不出现错口，安装时应用水平对接头处进行检查。

相邻管节的接缝宽度应不大于1至2厘米。

5、接缝处理为防止接头漏水，应对接缝处进行防水处理。

一般圆管涵采用平口接头，其接缝通常先用热沥青浸透过的麻絮填塞，然后用热沥青填充，最后用涂满热沥青的油毛毡裹两层。

有条件的施工队也可对管身段进行涂热沥青防水处理。

6、洞口砌筑圆管涵一般常采用端墙式洞口（也称为“一”字墙洞口），可砌石或混凝土浇筑。

端墙式洞口一般在端墙外用锥坡与天然沟槽及路基相连接。

石料丰富的地区也可采用“八”字墙洞口。

为防止水流冲刷，应对进口沟床及出口沟槽进行铺砌加固，铺砌长度一般不小于1米，水流速度较大时延长铺砌长度或加深截水墙。

7、涵背回填涵背回填应从涵洞洞身两侧不小于两倍孔径范围内进行水平分层填筑、夯实。

填筑材料宜选用透水性好的砂砾。

8、圆管涵施工的质量要求圆管涵施工的整体质量要求是：涵洞顺直、进出口平顺，涵管无阻水现象；外观上要求帽石、“一”字墙或“八”字墙平直、无翘曲。
