实验六 示波器的使用

示例：示波器的使用实验流程1. 确定实验目标在开始使用示波器之前，我们需要明确实验的目标。

例如，测量信号的频率、幅度、相位等。

2. 准备工作在进行实验之前，需要做一些准备工作。

包括： - 确定好实验电路和信号源。

- 将示波器与电源连接，确保电源正常供电。

- 检查示波器的接线和探头，确保其连接正确。

3. 示波器的基本操作接下来，我们来了解示波器的基本操作。

示波器常见的操作有： - 打开示波器电源，并等待示波器启动。

- 调整示波器的触发模式和触发电平，以确保正确捕捉信号。

- 调整示波器的扫描速度和水平延迟，以便观察到完整的波形。

4. 信号的测量与分析现在，我们可以开始进行信号的测量与分析了。

步骤如下： - 连接信号源并输入待测信号。

- 调整示波器的垂直缩放和偏移，以使波形处于最佳显示范围。

- 使用示波器的测量功能，测量信号的频率、幅度、周期等参数。

- 利用示波器的自动测量功能，快速获得信号的峰值、平均值、最大值等参数。

- 分析信号的波形特征，如周期性、稳定性、噪声等。

5. 示波器的高级功能示波器还具有一些高级功能，可以帮助我们更好地分析信号。

这些功能包括：- 存储和回放波形：示波器可以存储多个波形，并在需要时进行回放和比较。

- 数字滤波和FFT分析：示波器可以对信号进行数字滤波，同时还可以进行快速傅里叶变换（FFT）分析，以得到信号的频谱信息。

- 自动测量与报表生成：示波器可以自动进行多个信号的测量，并生成测量报表，方便后续分析和记录。

6. 实验结果与数据记录在完成实验后，我们需要记录实验结果和数据。

记录内容可以包括： - 测量到的信号参数，如频率、幅度、相位等。

- 实验过程中的观察和发现。

- 实验中遇到的问题和解决方法。

7. 实验总结与思考最后，我们需要对实验进行总结和思考。

这可以包括： - 实验过程中的收获和体会。

- 实验结果是否与预期一致。

- 对实验方法的改进和优化建议。

实验6 模拟示波器的使用示波器是一种用途广泛的电子测量仪器。

根据示波器对信号的处理方式，可将示波器分为模拟示波器和数字示波器。

本实验主要使用模拟示波器。

一、 实验目的1.理解示波器能显示电压随时间变化图形的基本原理； 2.掌握示波器的基本结构，熟悉示波器面板基本功能控制键的作用； 3.能熟练地用示波器观察信号电压的波形； 4. 学会用示波器测量交、直流信号电压的峰值和频率。

二、 实验仪器本实验使用的仪器是GOS-6021型双踪示波器，F05型函数信号发生器，实验板等，如图4-6-1所示。

三、 仪器介绍(一) 示波器的原理方框图示波器的规格和型号很多，但不论什么示波器都包含：显示系统、放大与衰减系统、扫描与同步系统等基本部分，简单的原理方框图见图4-6-2。

(二) 示波管的基本结构及作用电子示波管（简称示波管）是示波器的核心部件，其基本结构如图4-6-3所示。

示波管的外观是一个呈喇叭形的玻璃泡，里面抽成真空。

示波管由电子枪、偏转板和荧光屏三个部分组成。

图 4-6-2 示波器的原理方框图图 4-6-1 实验设备实物图图4-6-3 示波管结构简图1.电子枪由灯丝（H）、阴极（C）、控制栅极（G）、第一加速阳极（A1）、聚焦电极（F A）和第二加速阳极（A2）等同轴金属圆筒组成。

当灯丝（H）通过加热电流，阴极（C）被加热后，筒端氧化物涂层内的自由电子获得较高的动能，从表面逸出。

由于阳极电位比阴极高很多，在阴、阳极之间形成强电场，由阴极逸出的电子被电场加速，穿过控制栅极（G）的小孔，以高速度（数量级107m／s）再穿过A1，F A 及A2筒内的限制孔，形成一束电子射线，最后打在荧光屏上显示一个光点。

光点的亮度取决于电子束的强度，电子束的强度是由栅极（G）来控制的。

栅极（G）相对于阴极（C）为负电位，两者相距很近，其间形成的电场对电子有排斥作用，因而，调节栅极电位的高低，就可以控制电子枪发射并最终打在荧光屏上的电子数量，从而能连续改变屏上光点的亮度。

示波器操作规程引言概述：示波器是一种广泛应用于电子测量和实验中的仪器，它可以显示电压信号的波形和特征，帮助工程师和技术人员进行电路故障排查和信号分析。

为了正确使用示波器并保证测量结果的准确性，下面将介绍示波器的操作规程。

一、示波器的准备工作1.1 确认电源和连接- 确保示波器的电源线连接到可靠的电源插座，并检查电源开关是否打开。

- 使用合适的探头，将示波器的输入端与被测电路正确连接。

1.2 调整示波器设置- 打开示波器，并检查示波器的各项设置是否符合实际需求，如时间基准、触发方式、垂直灵敏度等。

- 根据被测信号的特点，调整示波器的扫描速度和垂直灵敏度，以确保波形显示清晰可见。

1.3 校准示波器- 定期进行示波器的校准，以保证测量结果的准确性。

- 可以使用标准信号源进行校准，或者参考示波器的校准手册进行操作。

二、示波器的基本操作2.1 设置时间基准- 根据被测信号的频率和周期，选择合适的时间基准，使波形在屏幕上完整显示。

- 调整时间基准的旋钮或菜单选项，使波形的周期适合屏幕的宽度。

2.2 调整触发方式- 根据被测信号的特点，选择合适的触发方式，如边沿触发、脉冲触发等。

- 调整触发电平和触发沿的设置，确保示波器能够稳定地显示被测信号的波形。

2.3 设置垂直灵敏度和偏移量- 根据被测信号的幅值范围，选择合适的垂直灵敏度，使波形在屏幕上充分展示。

- 调整垂直偏移量，使波形在屏幕上的位置合适，不超出显示范围。

三、示波器的高级功能3.1 峰峰值和平均值测量- 利用示波器的测量功能，可以准确地测量信号的峰峰值和平均值。

- 根据测量需要，选择合适的测量功能，并设置测量参数，如自动或手动触发、测量范围等。

3.2 频谱分析功能- 示波器通常具备频谱分析功能，可以将时域信号转换为频域信号，帮助分析信号的频谱特性。

- 打开频谱分析功能，并设置相应的参数，如频率范围、分辨率等，以获取准确的频谱图。

3.3 存储和导出波形数据- 示波器可以存储和导出波形数据，方便后续的数据分析和处理。

示波器的使用方法步骤示波器是一种用于显示电压信号波形的仪器，广泛应用于电子、通信、医疗等领域。

正确地使用示波器可以帮助工程师快速准确地分析电路中的信号波形，从而提高工作效率。

本文将介绍示波器的使用方法步骤，帮助读者正确、高效地使用示波器。

1. 连接电源和信号源。

首先，将示波器的电源线插入交流电源插座，并打开示波器的电源开关。

接下来，将待测信号源的输出端与示波器的输入端连接，确保连接正确可靠。

2. 调整示波器控制面板。

在连接好电源和信号源后，需要调整示波器的控制面板，以便正确显示信号波形。

首先，调整示波器的触发模式和触发电平，使示波器能够稳定地显示待测信号的波形。

然后，根据待测信号的频率和幅度范围，选择合适的水平和垂直扫描速度，以确保波形能够完整、清晰地显示在示波器屏幕上。

3. 观察和分析波形。

调整好示波器的控制面板后，待测信号的波形将会显示在示波器的屏幕上。

此时，可以观察波形的形状、频率、幅度等特征，并进行相应的分析。

例如，可以通过测量峰峰值、周期、占空比等参数，对信号波形进行定量分析；也可以通过比较不同信号波形的相位、频谱等特征，进行信号处理和诊断。

4. 调整触发方式和触发电平。

在观察和分析波形的过程中，可能需要不断地调整示波器的触发方式和触发电平，以便更好地捕获和显示待测信号的波形。

例如，可以通过设置外部触发或者边沿触发，来捕获特定条件下的信号波形；也可以通过调整触发电平，使波形能够稳定地显示在屏幕上。

5. 记录和保存波形数据。

在对待测信号进行观察和分析的过程中，可能需要记录和保存波形数据，以便后续的分析和报告。

示波器通常具有数据存储和导出功能，可以将波形数据保存到内部存储器或者外部存储介质中，以备后续使用。

6. 断开连接和关闭示波器。

在使用示波器结束后，需要将待测信号源与示波器的连接断开，并关闭示波器的电源开关。

同时，还需要将示波器的控制面板恢复到初始状态，以便下次使用。

总结。

通过以上步骤，我们可以正确地使用示波器，观察和分析待测信号的波形，并记录保存波形数据。

示波器的使用方法
示波器是一种用于显示电信号波形的仪器，主要用于电子、电气、通信等领域的实验、研究和故障排查。

使用示波器需要以下几个步骤：
1. 连接电源：将示波器的电源线插入电源插座，并确保电源开关处于关闭状态。

2. 连接探头：将探头的接地线连接到示波器的接地端口，将探头的其他一端连接到待测电路中与信号相接位置。

3. 调整示波器控制：打开示波器的电源开关，调节控制面板上的各个旋钮和按钮，以便正确地显示待测信号波形。

4. 调整时间基准：通过旋转示波器上的时间基准旋钮，以便调整波形在水平方向上的显示范围和速度。

5. 调整垂直增益：通过旋转示波器上的垂直增益旋钮，以便调整波形在垂直方向上的显示范围和放大倍数。

6. 观察信号波形：在示波器的显示屏上观察待测信号的波形。

可以调整时间基准和垂直增益来获取清晰、稳定的波形显示。

7. 分析信号特征：根据示波器显示的波形，分析信号的频率、振幅、周期等特征。

8. 关闭示波器：完成使用后，关闭示波器的电源开关，并拔出
电源线。

请注意，示波器的具体使用方法可能因品牌和型号而有所差异，建议在使用示波器前先阅读并理解相关的使用手册或操作指南。

实验室示波器操作方法
示波器是一种用来观察电信号波形的仪器，以下是示波器的一般操作方法：
1. 连接示波器：将待测电路的信号源与示波器的输入通道相连。

通常使用BNC 连接器将信号源与示波器输入通道相连接。

2. 设置示波器的垂直缩放：根据输入信号的幅度范围，调节示波器的垂直缩放。

可以使用垂直缩放按钮或旋钮来调整垂直缩放比例。

3. 设置示波器的水平缩放：根据观察信号波形的需要，调节示波器的水平缩放。

可以使用水平缩放按钮或旋钮来调整水平缩放比例。

4. 设置示波器的时间基准：根据观察信号波形的需要，调节示波器的时间基准。

可以使用时间基准按钮或旋钮来调整时间基准。

5. 观察信号波形：通过示波器的显示屏，可以观察到输入信号的波形。

可以使用示波器的触发功能来稳定信号波形的显示。

6. 分析信号波形：示波器通常还具有一些分析功能，如自动测量、频谱分析等。

根据需要，可以使用这些功能来进一步分析信号波形。

7. 关闭示波器：使用完示波器后，应按照示波器的操作手册中的要求，正确关
闭示波器。

需要注意的是，示波器操作方法可能因不同型号和品牌而有所差异，因此在使用示波器之前，最好阅读示波器的操作手册，并按照手册中的操作步骤进行操作。

物理实验中如何正确使用示波器引言：物理实验是锻炼学生动手能力和实践思维的重要环节。

在物理实验中，示波器是一种基础工具，用于测量和观测电信号的波形和变化。

然而，正确地使用示波器是至关重要的，本文将探讨物理实验中如何正确使用示波器的方法和技巧。

一、正确接线在使用示波器之前，正确接线是非常重要的。

首先，将信号源的正极连接到示波器的“+”输入端，将信号源的负极连接到示波器的“-”输入端。

其次，确保接线牢固可靠，避免引起误差或不良的测量结果。

最后，留意示波器上的耐压范围，确保输入信号不会超出示波器的工作范围。

二、调节示波器参数在进行实验前，必须正确地调节示波器的各项参数，以便得到准确的波形显示。

首先，调节示波器的水平扫描速度，以便观测到完整的信号波形。

其次，调节示波器的垂直灵敏度，使得信号波形占据整个显示屏幕，避免波形过大或过小，以及失真变形。

此外，还可以根据实际需要，调节示波器的触发电平和触发方式，以便实现特定条件下的波形捕捉和观测。

三、选择合适的探头在使用示波器时，正确选择和使用合适的探头也是非常重要的。

不同类型的探头适用于不同的测量要求。

例如，1X探头适用于低频信号测量，而10X探头适用于高频信号测量。

正确选择探头有助于提高信号的测量精度，并避免信号损失和失真。

此外，还应注意保持探头和信号源之间的良好接触，避免产生干扰或误差。

四、观察和分析波形特征在测量到信号波形后，正确观察和分析波形特征是进一步理解实验现象的关键。

首先，应该注意观察波形的振幅、周期、频率和相位等参数，并结合实验目的进行分析。

其次，可以对波形进行测量和计算，如峰-峰值、平均值、周期和频率等。

此外，还可以使用示波器上的功能键进行数据采集、波形存储和测量结果的读取等操作，以便更加方便和准确地分析信号波形。

结论：正确地使用示波器是物理实验中的一项基本技能。

通过正确接线、调节示波器参数、选择合适的探头以及观察和分析波形特征，可以获得准确、可靠的实验结果，并进一步探索物理世界的奥秘。

示波器使用说明范文一、示波器简介示波器是一种测量电信号波形特征的仪器，可以显示电压信号随时间的变化。

它主要由显示屏、控制按钮、信号输入端口等组成。

示波器广泛应用于电子电路设计、故障排除、无线通信、研究实验室、医学诊断等领域。

二、示波器的使用步骤1.连接电源：将示波器连接到电源，并按下电源按钮打开示波器。

2.连接信号源：将待测电路的信号源连接到示波器的信号输入端口。

根据具体的实验需求，选择合适的探头连接方式。

3.设置触发模式：在示波器的控制面板中，选择合适的触发模式以确保正常触发波形。

4.设置水平和垂直定标：根据待测信号的特征，设置水平和垂直定标，使波形能够在屏幕上正确显示。

5.调整时间/电压基准：通过微调按钮或旋钮，使波形水平和垂直居中，并调整时间/电压基准，以使波形适合屏幕的显示范围。

6.设置波形增益和偏移：调整示波器的波形增益和偏移量，以使波形在屏幕上完整显示，并能观察到细节变化。

7.打开示波器图像存储功能：如有需要，打开示波器的图像存储功能，以便在后续分析和比较中使用。

8.调整触发电平：根据待测信号的特征，调整触发电平，以确保波形在屏幕上稳定显示。

9.观察波形：通过示波器的显示屏观察待测信号的波形特征，并根据需要进行测量及分析。

10.关闭示波器：实验结束后，按下示波器的电源按钮关闭示波器，并断开电源连接。

三、示波器的常用功能1.自动测量功能：示波器可以自动测量波形的频率、周期、占空比、峰峰值、均值等各种参数，方便用户快速获取需要的数据。

2.存储和回放功能：示波器可以将测量的波形数据存储在内部或外部存储器中，并可以随时回放和分析保存的波形。

3.自动调整功能：示波器可以根据信号的特性自动调整垂直和水平定标，使波形完整显示在屏幕上。

4.触发功能：示波器可以设置触发电平，以便在波形达到设定条件时进行稳定地触发和显示。

5.光标测量功能：示波器可以通过设置光标在波形上的位置，测量特定点的电压值、时间值和相位差等参数。

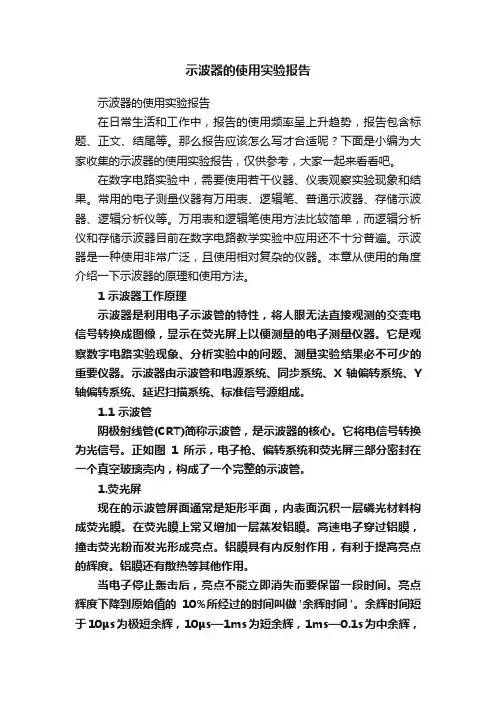

物理实验报告一、【实验名称】示波器的使用二、【实验目的】1.了解示波器的基本结构和工作原理，掌握示波器的调节和使用方法2.掌握用示波器观察电信号波形的方法3.学会使用双踪示波器观察李萨如图形和控制示波管工作的电路三、【实验原理】双踪示波器包括两部分，由示波管和控制示波管的控制电路构成1.示波管示波管是呈喇叭形的玻璃泡，抽成高真空，内部装有电子枪和两队相互垂直的偏转板，喇叭口的球面壁上涂有荧光物质，构成荧光屏，高速电子撞击在荧光屏上会使荧光物质发光，在荧光屏上就能看到一个亮点。

Y 偏转板是水平放置的两块电极。

在Y偏转板上和X偏转板上分别加上电压，可以在荧光屏上得到相应的图形。

双踪示波器原理2.双踪示波器的原理双踪示波器控制电路主要包括：电子开关，垂直放大电路，水平放大电路，扫描发生器，同步电路，电源等；其中，电子开关使两个待测电压信号Y CH1和Y CH2周期性的轮流作用在Y偏转板，这样在荧光屏上忽而显示Y CH1信号波形，忽而显示Y CH2信号波形，由于荧光屏荧光物质的余晖及人眼视觉滞留效应，荧光屏上看到的是两个波形。

如果正弦波与锯齿波电压的周期稍不同，屏上呈现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的，为了获得一定数量的完整周期波形，示波器上设有“Time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波性。

（看到稳定波形的条件：只有一个信号同步）当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”；反之则为“外同步”。

操作时，使用“电平旋钮”，改变触发电势高度，当待测电压达到触发电平时，开始扫描，直到一个扫描周期结束。
