示波器实验报告(共7篇)

大学物理实验实验报告——示波器的使用篇一：大物实验示波器的使用实验报告实验二十三示波器的使用班级自动化153班姓名廖俊智学号6101215073日期2019 3.21指导老师代国红【实验目的】1、了解示波器的基本结构和工作原理，学会正确使用示波器。

2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。

3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。

【实验仪器】固纬GOS-620型双踪示波器一台，GFG-809型信号发生器两台，连线若干。

【实验原理】示波器是利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。

在各行各业与各个研究领域都有着广泛的应用。

其基本结构与工作原理如下1、示波器的基本结构与显示波形的基本原理本次实验使用的是台湾固纬公司生产的通用双踪示波器。

基本结构大致可分为示波管（CRT）、扫描同步系统、放大与衰减系统、电源系统四个部分。

“示波管（CRT）”是示波器的核心部件如图1所示的。

可细分为电子枪，偏转系统和荧光屏三部分。

1）电子枪电子枪包括灯丝F，阴极K，控制栅极G，第一阳极A1，第二阳极A2等。

阴极被灯丝加热后，可沿轴向发射电子。

并在荧光屏上显现一个清晰的小圆点。

2）偏转系统偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。

从电子枪射出的电子束若不受横向电场的作用，将沿轴线前进并在荧光屏的中心呈现静止的光点。

若受到横向电场的作用，电子束的运动方向就会偏离轴线，F灯丝，K阴极，G控制栅极，A1、A2第一、第二阳极，Y、X 竖直、水平偏转板图1示波管结构简图屏上光点的位置就会移动。

x偏转板之间的横向电场用来控制光点在水平方向的位移，y偏转板用来控制光点在竖直方向的位移。

如果两对偏转板都加上电场，则光点在二者的共同控制下，将在荧光屏平面二维方向上发生位移。

3）荧光屏。

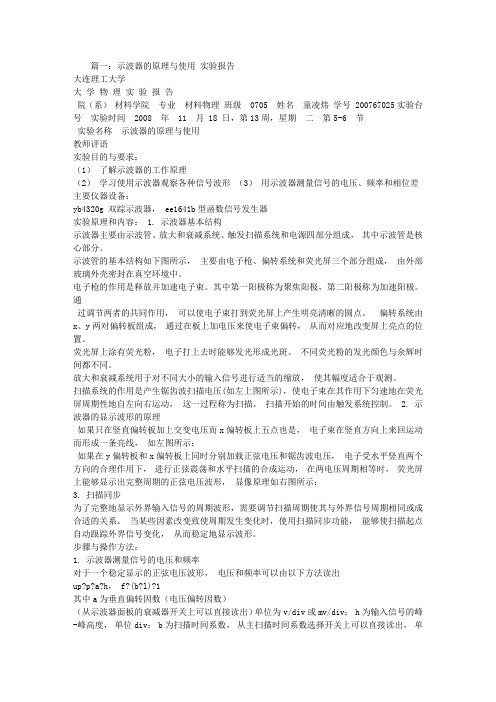

篇一：示波器的原理与使用实验报告大连理工大学大学物理实验报告院（系）材料学院专业材料物理班级 0705 姓名童凌炜学号 200767025实验台号实验时间 2008 年 11 月 18 日，第13周，星期二第5-6 节实验名称示波器的原理与使用教师评语实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：yb4320g 双踪示波器， ee1641b型函数信号发生器实验原理和内容： 1. 示波器基本结构示波器主要由示波管、放大和衰减系统、触发扫描系统和电源四部分组成，其中示波管是核心部分。

示波管的基本结构如下图所示，主要由电子枪、偏转系统和荧光屏三个部分组成，由外部玻璃外壳密封在真空环境中。

电子枪的作用是释放并加速电子束。

其中第一阳极称为聚焦阳极，第二阳极称为加速阳极。

通过调节两者的共同作用，可以使电子束打到荧光屏上产生明亮清晰的圆点。

偏转系统由x、y两对偏转板组成，通过在板上加电压来使电子束偏转，从而对应地改变屏上亮点的位置。

荧光屏上涂有荧光粉，电子打上去时能够发光形成光斑。

不同荧光粉的发光颜色与余辉时间都不同。

放大和衰减系统用于对不同大小的输入信号进行适当的缩放，使其幅度适合于观测。

扫描系统的作用是产生锯齿波扫描电压(如左上图所示)，使电子束在其作用下匀速地在荧光屏周期性地自左向右运动，这一过程称为扫描。

扫描开始的时间由触发系统控制。

2. 示波器的显示波形的原理如果只在竖直偏转板加上交变电压而x偏转板上五点也是，电子束在竖直方向上来回运动而形成一条亮线，如左图所示：如果在y偏转板和x偏转板上同时分别加载正弦电压和锯齿波电压，电子受水平竖直两个方向的合理作用下，进行正弦震荡和水平扫描的合成运动，在两电压周期相等时，荧光屏上能够显示出完整周期的正弦电压波形，显像原理如右图所示：3. 扫描同步为了完整地显示外界输入信号的周期波形，需要调节扫描周期使其与外界信号周期相同或成合适的关系。

示波器的使用实验报告示波器的使用实验报告「篇一」【实验目的】1、了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合；2、熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；3、观察李萨如图形。

【实验仪器】1、双踪示波器 GOS-6021型1台2、函数信号发生器YB1602型 1台3、连接线示波器专用 2根示波器和信号发生器的使用说明请熟读常用仪器部分。

[实验原理]示波器由示波管、扫描同步系统、Y轴和X轴放大系统和电源四部分组成。

1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。

亮点在偏转板电压的作用下，位置也随之改变。

在一定范围内，亮点的位移与偏转板上所加电压成正比。

示波管结构简图示波管内的偏转板2、扫描与同步的作用如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图扫描的作用及其显示如果在Y轴偏转板上加正弦电压，而X轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。

我们看到的将是一条垂直的亮线，如图如果在Y轴偏转板上加正弦电压，又在X轴偏转板上加锯齿形电压，则荧光屏上的`亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。

如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。

但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。

由此可见：（1）要想看到Y轴偏转板电压的图形，必须加上X轴偏转板电压把它展开，这个过程称为扫描。

如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。

（2）要使显示的波形稳定，Y轴偏转板电压频率与X轴偏转板电压频率的比值必须是整数，即：fynn=1,2,3, fx示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。

篇一：电子示波器实验报告一、名称：电子示波器的使用二、目的：2．学会使用常用信号发生器；掌握用示波器观察电信号波形的方法。

3．学会用示波器测量电信号电压、周期和频率等电参量。

三、器材：2、ee1641b型函数信号发生器/计数器。

四、原理：1、示波器的基本结构：y输入外触发x输入 2、示波管（crt）结构简介：3、电子放大系统：竖直放大器、水平放大器（2）触发电路：形成触发信号。

#内触发方式时，触发信号由被测信号产生，满足同步要求。

#外触发方式时，触发信号由外部输入信号产生。

5、波形显示原理：只在竖直偏转板上加正弦电压的情形示波器显示正弦波原理只在水平偏转板上加一锯齿波电压的情形五、步骤：1、熟悉示波器的信号发声器面板各旋钮的作用，并将各开关置于指定位3、将信号发生器输出的频率为500hz和1000hz的正弦信号接入示波器，通过调整相应的灵敏度开关和扫描速度选择开关，使波形不超出屏幕范围，显示2~3个周期的波形。

4、将time/div顺时针旋到底至"x-y"位置，分别调节y1通道和y2六、记录：七、预习思考：1、示波器上观察到的正弦波形和李萨如图形实际上分别是哪两个波形的合成？答：正弦波形：是两组磁场使电子受力改变运动状态，然后将不同电子打到荧光屏上不同的位置而形成的；2、用示波器观察待测信号波形和用示波器观察李萨如图形时，示波器的工作方式有什么不同？3、当开启示波器的电源开关后，在屏上长时间不出现扫描线或点时，应如何调节各旋钮？八、操作后思考题1、如果y轴信号的频率?x比x轴信号的频率?y大很多，示波器上看到什么情形？相反又会看到什么情形？答：因为 ?y / ?x=nx / ny ,当?x /?y=1:1时，示波器上是一个圆柱，当?x /?y=2:1时，示波器上是一个横向的8，当?x /?y=3:1时，示波器上是三个横向的圆。

所以?y如果越大的话，横向圆的数量就越多。

篇二：示波器的原理与使用实验报告大连理工大学大学物理实验报告院（系）材料学院专业材料物理班级 0705 姓名童凌炜学号 200767025 实验台号实验时间 2008 年 11 月 18 日，第13周，星期二第 5-6 节实验名称示波器的原理与使用教师评语实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：yb4320g 双踪示波器， ee1641b型函数信号发生器实验原理和内容： 1. 示波器基本结构电子枪的作用是释放并加速电子束。

物理实验报告一、【实验名称】示波器的使用二、【实验目的】1.了解示波器的基本结构和工作原理，掌握示波器的调节和使用方法2.掌握用示波器观察电信号波形的方法3.学会使用双踪示波器观察李萨如图形和控制示波管工作的电路三、【实验原理】双踪示波器包括两部分，由示波管和控制示波管的控制电路构成1.示波管示波管是呈喇叭形的玻璃泡，抽成高真空，内部装有电子枪和两队相互垂直的偏转板，喇叭口的球面壁上涂有荧光物质，构成荧光屏，高速电子撞击在荧光屏上会使荧光物质发光，在荧光屏上就能看到一个亮点。

Y 偏转板是水平放置的两块电极。

在Y偏转板上和X偏转板上分别加上电压，可以在荧光屏上得到相应的图形。

双踪示波器原理2.双踪示波器的原理双踪示波器控制电路主要包括：电子开关，垂直放大电路，水平放大电路，扫描发生器，同步电路，电源等；其中，电子开关使两个待测电压信号Y CH1和Y CH2周期性的轮流作用在Y偏转板，这样在荧光屏上忽而显示Y CH1信号波形，忽而显示Y CH2信号波形，由于荧光屏荧光物质的余晖及人眼视觉滞留效应，荧光屏上看到的是两个波形。

如果正弦波与锯齿波电压的周期稍不同，屏上呈现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的，为了获得一定数量的完整周期波形，示波器上设有“Time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波性。

（看到稳定波形的条件：只有一个信号同步）当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”；反之则为“外同步”。

操作时，使用“电平旋钮”，改变触发电势高度，当待测电压达到触发电平时，开始扫描，直到一个扫描周期结束。

示波器的使用实验报告各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢篇一：大学物理实验报告(示波器)??00A9示波器的使用实验简介示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。

从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。

在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。

若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。

正确使用示波器是进行电子测量的前提。

第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。

发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。

Karl Ferdinand Braun生平简介1909年的诺贝尔物理奖得主Karl Ferdinand Braun于1897年发明世界上第一台阴极射线管示波器，至今许多德国人仍称CRT为布朗管(Braun Tube)。

实验目的2、学习用示波器观察电信号的波形和测量电压、周期及频率值。

3、通过观察李沙如图形，学会一种测量正弦波信号频率的方法。

图8-1 Karl Ferdinand Braun1、了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。

实验仪器VD4322B型双踪示波器、EM1643型信号发生器、连接线及小喇叭等?1051、电源开关2、电源指示灯3、聚焦旋钮4、亮度调节旋钮5、Y1(X)信号输入口6、Y2信号输入口7、8、9 86图8-2 VD4322型双踪示波器板面图入耦合开关（AC-GND-DC）9、10、垂直偏转因数选择开关（V/格）11、Y1位移旋钮12、Y2位移旋钮13、工作方式选择开关（Y1、Y2、交替、断续）14、扫描速度（时间/格）选择开关15、扫描微调控制旋钮16、水平位移旋钮17、电平调节旋钮实验原理一、示波器的结构及简单工作原理示波器一般由5个部分组成，如图8-3所示：（1）示波管；(2)信号放大器和衰减器（3）扫描发生器；（4）触发同步电路；（5）电源。

了解信号发生器的功能和 使用方法。
注意示波器的探头选择和 使用方法，避免损坏设备 或影响测量结果。
02
示波器操作指南
示波器面板功能介绍
显示屏幕
用于显示波形图像，可调整屏幕亮度、 对比度等参数。
垂直控制
包括通道选择、垂直位移、垂直灵敏度 等调节旋钮，用于调整波形的垂直显示 位置及幅度。
水平控制
包括时基选择、水平位移等调节旋钮， 用于调整波形的水平显示宽度及位置。
改进建议提
仪器校准
定期对示波器进行校准和维护，确 保其精度和稳定性。
环境控制
在实验过程中，尽量控制环境因素 对实验结果的影响，如保持恒温、 恒湿等。
操作规范
提高操作人员的熟练程度和规范性， 减少操作误差的产生。
实验方案优化
根据实验结果和讨论，对实验方案 进行优化和改进，提高实验的准确 性和可靠性。
触发控制
包括触发源选择、触发方式选择、触发 电平等调节旋钮，用于设置触发条件， 确保波形稳定显示。
信号发生器使用方法
频率设置
通过调节频率旋钮或按键，设置所需信
号频率。
波形选择
根据需要选择正弦波、方波、三角波等 不同波形。
幅度设置
通过调节幅度旋钮或按键，设置所需信 号幅度。
输出连接
将信号发生器输出端与示波器输入端正 确连接，确保信号正常传输。
解决方案
根据排查结果采取相应的 解决方案，如更换损坏的 部件、调整设置参数等， 以确保实验顺利进行。
04
实验数据分析与讨论
数据处理过程展示
数据采集
详细记录了示波器的各项参数，包括 电压、频率、相位等，确保数据的准 确性和完整性。
图表绘制
根据处理后的数据，绘制了相应的图 表，如波形图、相位图等，以便更直 观地展示数据特征。

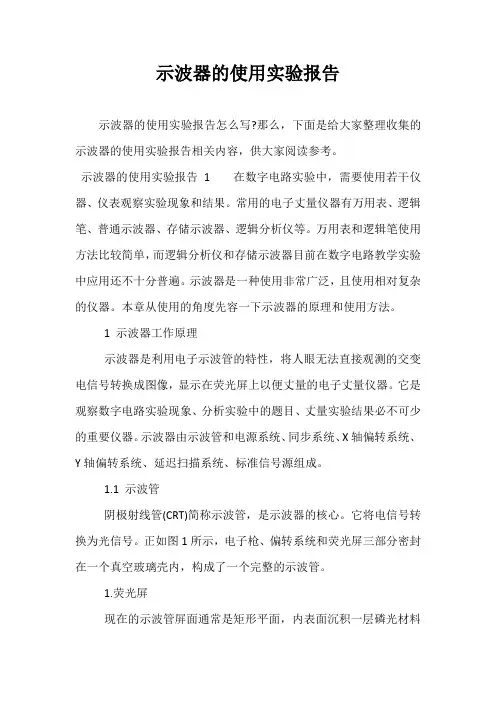

示波器的使用实验报告示波器的使用实验报告怎么写?那么，下面是给大家整理收集的示波器的使用实验报告相关内容，供大家阅读参考。

示波器的使用实验报告1在数字电路实验中，需要使用若干仪器、仪表观察实验现象和结果。

常用的电子丈量仪器有万用表、逻辑笔、普通示波器、存储示波器、逻辑分析仪等。

万用表和逻辑笔使用方法比较简单，而逻辑分析仪和存储示波器目前在数字电路教学实验中应用还不十分普遍。

示波器是一种使用非常广泛，且使用相对复杂的仪器。

本章从使用的角度先容一下示波器的原理和使用方法。

1 示波器工作原理示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便丈量的电子丈量仪器。

它是观察数字电路实验现象、分析实验中的题目、丈量实验结果必不可少的重要仪器。

示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。

1.1 示波管阴极射线管(CRT)简称示波管，是示波器的核心。

它将电信号转换为光信号。

正如图1所示，电子枪、偏转系统和荧光屏三部分密封在一个真空玻璃壳内，构成了一个完整的示波管。

1.荧光屏现在的示波管屏面通常是矩形平面，内表面沉积一层磷光材料构成荧光膜。

在荧光膜上常又增加一层蒸发铝膜。

高速电子穿过铝膜，撞击荧光粉而发光形成亮点。

铝膜具有内反射作用，有利于进步亮点的辉度。

铝膜还有散热等其他作用。

当电子停止轰击后，亮点不能立即消失而要保存一段时间。

亮点辉度下降到原始值的10%所经过的时间叫做;余辉时间;。

余辉时间短于10;s为极短余辉，10;s;1ms为短余辉，1ms;0.1s为中余辉，0.1s-1s为长余辉，大于1s为极长余辉。

一般的示波器配备中余辉示波管，高频示波器选用短余辉，低频示波器选用长余辉。

由于所用磷光材料不同，荧光屏上能发出不同颜色的光。

一般示波器多采用发绿光的示波管，以保护人的眼睛。

2.电子枪及聚焦电子枪由灯丝(F)、阴极(K)、栅极(G1)、前加速极(G2)(或称第二栅极)、第一阳极(A1)和第二阳极(A2)组成。

示波器的调整和使用实验报告示波器的调整和使用实验报告引言：示波器是一种常用的电子测量仪器，广泛应用于电子工程、通信工程、医疗设备等领域。

它可以用来观察和测量电信号的波形、幅度、频率等参数，对于电路故障排除和信号分析有着重要的作用。

本实验旨在通过调整示波器的各项参数，并进行实际测量，掌握示波器的正确使用方法。

一、示波器的基本调整1. 亮度和聚焦调整示波器的亮度和聚焦调整对于显示清晰的波形至关重要。

首先，将亮度调节旋钮逆时针旋转至最低，然后逐渐调节至合适的亮度。

接下来，通过旋转聚焦调节旋钮，使波形显示清晰锐利。

2. 触发调整触发是示波器稳定显示波形的关键。

在进行触发调整前，需选择适当的触发源和触发方式。

通常情况下，选择外部触发源，并将触发方式设置为边沿触发。

然后，通过调节触发电平和触发斜率，使波形能够稳定地显示在屏幕上。

3. 垂直和水平调整垂直调整主要是调节信号的幅度和位置。

首先，将示波器的垂直灵敏度调节旋钮设置为合适的量程，使波形能够占满屏幕。

然后，通过调节垂直位移旋钮，使波形在屏幕上的位置合适。

水平调整主要是调节波形的时间基准和位置。

首先，选择合适的时间基准，例如1ms/div或0.1ms/div，以便观察波形的细节。

然后，通过调节水平位移旋钮，使波形在屏幕上的位置合适。

二、示波器的使用方法1. 测量直流电压示波器可以用来测量直流电压。

首先，将示波器的输入通道连接到待测电路的输出端。

然后，选择合适的量程和耦合方式，例如直流耦合。

最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。

2. 测量交流电压示波器也可以用来测量交流电压。

与测量直流电压类似，首先将示波器的输入通道连接到待测电路的输出端。

然后，选择合适的量程和耦合方式，例如交流耦合。

最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。

3. 测量频率和周期示波器可以用来测量信号的频率和周期。

首先，将示波器的输入通道连接到待测信号源。

然后，选择合适的触发源和触发方式。

示波器的使用【实验简介】示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。

从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。

在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。

若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。

正确使用示波器是进行电子测量的前提。

第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。

发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。

Karl Ferdinand Braun 生平简介1909年的诺贝尔物理奖得主Karl Ferdinand Braun 于1897年发明世界上第一台阴极射线管示波器，至今许多德国人仍称CRT 为布朗管(Braun Tube)。

【实验目的】1、 了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。

2、 学习用示波器观察电信号的波形和测量电压、周期及频率值。

3、 通过观察李沙如图形，学会一种测量正弦波信号频率的方法。

【实验仪器】VD4322B 型双踪示波器、EM1643型信号发生器、连接线及小喇叭等图8-2 VD4322图8-1 Karl Ferdinand Braun171 234569101112 13 1415161、电源开关2、电源指示灯3、聚焦旋钮4、亮度调节旋钮5、Y1(X)信号输入口6、Y2信号输入口7、8、入耦合开关（AC-GND-DC ）9、10、垂直偏转因数选择开关（V/格）11、1Y 位移旋钮12、2Y 位移旋钮13、工作方式选择开关（1Y 、2Y 、交替、断续）14、扫描速度（时间/格）选择开关15、扫描微调控制旋钮16、水平位移旋钮17、电平调节旋钮【实验原理】一、示波器的结构及简单工作原理示波器一般由5个部分组成，如图8-3所示：（1）示波管；(2)信号放大器和衰减器（3）扫描发生器；（4）触发同步电路；（5）电源。

（一）实验名称：示波器的使用我们常用的同步示波器是利用示波管内电子束在电场中的偏转,显示随时间变化的电信号的一种观测仪器。

它不仅可以定性观察电路(或元件)中传输的周期信号，而且还可以定量测量各种稳态的电学量，如电压、周期、波形的宽度及上升、下降时间等。

自1931年美国研制出第一台示波器至今已有70年，它在各个研究领域都取得了广泛的应用，根据不同信号的应用，示波器发展成为多种类型，如慢扫描示波器、取样示波器、记忆示波器等，它们的显像原理是不同的。

已成为科学研究、实验教学、医药卫生、电工电子和仪器仪表等各个研究领域和行业最常用的仪器。

（二）实验目的1、了解示波器的基本结构和工作原理，掌握示波器的调节和使用方法；2、掌握用示波器观察各种电信号波形、测量电压和频率的方法；3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。

（三）实验仪器示波器、信号发生器、公共信号源（四）实验原理1、示波器的基本结构示波器的结构如图1所示，由示波管(又称阴极射线管)、放大系统、衰减系统、扫描和同步系统及电源等部分组成。

图1 示波器的结构图为了适应多种量程，对于不同大小的信号，经衰减器分压后，得到大小相同的信号，经过放大器后产生大约20V左右电压送至示波管的偏转板。

示波管是示波器的基本构件，它由电子枪、偏转板和荧光屏三部分组成，被封装在高真空的玻璃管内，结构如图2所示。

电子枪是示波管的核心部分，由阴极、栅极和阳极组成。

图2 示波管的结构(1)阴极――阴极射线源：由灯丝(F)和阴极(K)构成，阴极表面涂有脱出功较低的钡、锶氧化物。

灯丝通电后，阴极被加热，大量的电子从阴极表面逸出，在真空中自由运动从而实现电子发射。

(2)栅极――辉度控制：由第一栅极G1(又称控制极)和第二栅极G2(又称加速极)构成。

栅极是由一个顶部有小孔的金属圆筒，它的电极低于阴极，具有反推电子作用，只有少量的电子能通过栅极。

调节栅极电压可控制通过栅极的电子束强弱，从而实现辉度调节。

大物实验示波器的使用实验报告篇一：模拟示波器的使用实验报告模拟示波器的使用·实验目的1. 了解示波器的基本原理及基本使用方法；2. 掌握用示波器观察一路不同型电压信号的方法；3. 掌握观察利萨如图形的方法，了解利萨如图形测量未知正弦信号的频率的方法.·实验原理1. 示波器显示波形原理若在示波器CH1或CH2端加上正弦波，在示波器的X偏转板加上锯齿波，当锯齿波电压的变化周期与正弦波电压成整数倍时时，可以显示完整的周期的正弦波形；若在示波器CH1和CH2同时加上正弦波，在示波器的X 偏转板上加上示波器的锯齿波，则在荧光屏上将的到两个正弦波，即为双踪显示.同理可得双踪显示的方波.2. 利用利萨如图测正弦电压的频率基本原理将被测正弦信号1加到y偏转板，将参考正弦信号2加到x偏转板，当两者的频率之比是整数时，在荧光屏上将出现利萨如图.对稳定不动的图形分别做水平直线和竖直直线与图形相切，设水平线上及竖直线上的切点数之比可得两信号的频率之比·实验内容及步骤1. 连接实验仪器电路，设置好函数信号发生器、示波器.2. 用示波器观察一路电压信号(1) 在示波器CH1和YCH2分别加上500Hz和500Hz的正弦波，调节示波器至波形稳定，记录在坐标纸上.(2) 在示波器CH1和YCH2分别加上500Hz和500Hz的方波，调节示波器至波形稳定，记录在坐标纸上.(3) 分别计算两者的相对误差3. 用示波器观察李萨如图形若在示波器CH1和CH2同时加上正弦波，开至X-Y档，调节两输入端的频率比值分别为1:3，1:2，2:3，1:1，3:2，2:1，微调输入信号的频率至图象稳定，记录在坐标纸上.·实验记录（见坐标纸）·误差分析观察电压信号时正弦波1：频率相对误差?f?fA?f’A测fAA?V’A测VAfB?f’B测fBB?V’B测VB?100%?4999.98?4950?100%?1.0% 1.010电压相对误差?V?正弦波2：频率相对误差?f??100%??100%?500?499?100%?0.2% 5001.024?1.000?100%?2.3% 1.024 电压相对误差?V??100%?方波1：频率相对误差?f?fA?f’A测fAA?V’A测VA?100%?4999.94?4940?100%?1.2% 20.2540.1?40?100%?0.25% 40电压相对误差?V??100%?占空比相对误差?D?正弦波2：频率相对误差?f?DA?D’A测DA?100%?fB?f’B测fBB?V’B测VB?100%?500?489?100%?2.2% 5001.035?1.000?100%?3.4% 1.03530.1?30?100%?0.33% 30 电压相对误差?V??100%? 占空比相对误差?D?DB?D’B测DB?100%?相关分析：（出现误差的可能原因）1.两个输入端口输入的信号相互影响，无法达到完全协调；2.示波器的图象上显示的荧光线较粗，读数时会有误差；3.示波器内部系统存在系统误差.·课后习题1．实验时调不出待观测的正弦波形可能的原因是什么?(1)触发源没有调节好；(2)水平扫描电压大小不合适；(3)电路发生故障或接触不良.2．为什么实验观察的李萨如图形不是特别稳定，需要什么方法才能做到稳定？固定一个输入端的频率，调节另一个输入端的输入频率即可.(不能使用同步按钮，也不能调节触发)3．用示波器观测周期为 0.2ms 的正弦电压，若在荧光屏上呈现了 3 个完整而稳定的正弦波形，扫描电压的周期等于多少毫秒？为什么？扫描波T=0.2ms*3=0.6ms呈现了3个完整而稳定的正弦波形，相当于锯齿扫描波行进了1个周期的时间内观测的正弦电压行进了3个周期，故扫描波的周期为观测的正弦波的3倍.篇二：大学物理实验示波器实验报告示波器的使用【实验简介】示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。

示波器的使用实验报告本次实验主要目的是了解示波器的基本原理和使用方法，以及掌握其在电路实验中的应用。

第一部分：实验原理示波器是一种用于显示电信号波形的仪器，其基本工作原理是将电信号输入到示波器中，再通过垂直和水平扫描产生图像显示出来。

其中，垂直扫描负责显示电信号的幅值，而水平扫描则负责显示时间。

示波器通常根据工作方式分为模拟示波器和数字示波器两种。

模拟示波器是一种采用电子管、示波管、稳压电源等模拟元件组成的仪器，其优点是在频率范围较大时具有较高的精度和分辨率。

数字示波器则是一种采用模数转换器和数字信号处理器等数字元件组成的仪器，其优点是可以实现信号的自动存储和处理，同时在实验中使用更加简单方便。

第二部分：实验步骤1. 接线首先将待测电路与示波器相连，连接的方式包括串联和并联两种。

串联连接是指将示波器的输入端与待测电路的输出端相连，此时示波器对待测信号进行观测；并联连接是指将示波器的输入端与待测电路的输入端相连，此时示波器对待测信号进行传送。

此外，还需将示波器的地线与待测电路的地线连接起来，以确保共地接法和信号正确显示。

2. 调节示波器参数调节示波器的通道选择、触发方式、时间基准、垂直增益等参数，以便正确显示待测信号波形。

需要注意的是，在调节示波器参数时应根据具体实验需求进行选择，并在观测的过程中随时调整优化。

3. 进行实验观测当示波器与待测电路连接完成并调节好参数后，即可进行实验观测。

在观测的过程中，可以通过调节示波器参数、调整信号源等方式对待测信号进行优化和调整。

第三部分：实验结果在实验观测过程中，我们通过对不同电路信号的调节和观测，获得了相应的数据和波形图，并对其进行了分析和解读。

其中，比较典型的实验结果包括以下几种：1. 正弦波形正弦波形为一种实验中较为常见的信号波形，在示波器上可以呈现出一条较为平缓的曲线。

通过对正弦波形的观测，我们可以了解到其周期、频率、幅值等相关参数，并对正弦波形的特性进行分析和研究。

示波器的使用实验报告一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，包括垂直灵敏度、水平扫描速度、触发方式等的调节。

3、学会用示波器观察正弦波、方波、三角波等常见信号的波形，并测量其频率、幅值等参数。

二、实验仪器示波器、函数信号发生器、探头三、示波器的基本结构和工作原理示波器是一种用于观察和测量电信号波形的电子仪器。

它主要由示波管、垂直放大器、水平放大器、触发电路和电源等部分组成。

示波管是示波器的核心部件，它由电子枪、偏转系统和荧光屏组成。

电子枪发射出电子束，经过偏转系统的作用，使电子束在荧光屏上产生偏转，从而形成波形。

垂直放大器用于放大输入信号的垂直分量，以便在荧光屏上显示出清晰的波形。

水平放大器则用于控制电子束在水平方向上的扫描速度。

触发电路用于选择触发信号的来源和触发方式，以保证示波器能够稳定地显示波形。

四、实验内容及步骤1、示波器的校准将示波器的探头接到校准信号输出端。

调节示波器的垂直灵敏度和水平扫描速度，使校准信号的方波在荧光屏上显示出清晰的波形。

观察校准信号的幅值和频率，与标称值进行比较，如有偏差，进行相应的调整。

2、观察正弦波信号将函数信号发生器的输出设置为正弦波，频率为 1kHz，幅值为 5V。

将示波器的探头接到函数信号发生器的输出端。

调节示波器的垂直灵敏度和水平扫描速度，使正弦波的波形在荧光屏上显示出合适的大小。

观察正弦波的波形，测量其幅值和周期，并计算出频率。

3、观察方波信号将函数信号发生器的输出设置为方波，频率为 2kHz，幅值为 3V。

重复步骤 2 中的操作，观察方波的波形，测量其幅值和周期，并计算出频率。

4、观察三角波信号将函数信号发生器的输出设置为三角波，频率为 500Hz，幅值为4V。

重复步骤 2 中的操作，观察三角波的波形，测量其幅值和周期，并计算出频率。

5、改变信号的频率和幅值，观察示波器的显示变化分别改变函数信号发生器输出信号的频率和幅值，观察示波器上波形的变化。

课程名称：大学物理实验（一）实验名称：示波器的使用图3 不加信号时显示图图6 触发扫描示意图李萨如图形原理：两个相互垂直的振动的合成X=A cos(ωt+φ) (1)图2 任意波形发生器四、实验内容与步骤、在用通道１或２观察频率为1KHz的正弦，方波、三角波波形型函数信号发生器的output线连接到示波器中的CH1orX或CH2orY或CH2，以及内部触发选择开关中的CH1或CH2；在示波器上显示出占满屏幕上80%范围一个完整图形。

将波形分别画在准备好的坐标绘图纸上记录示波器的扫描频率f x和扫描时间。

）将待测信号输入通道CH1或CH2；（2）按下AUTO按件，示波器将自动使波形显示达到最佳状态。

可调节垂直、水平档位，直至波形显示符合要求。

、自动测量信号的电压有效值按键，在屏的右侧可显示自动测量菜单；图1 扫描周期为0.1ms/div时频率为1kHz的正弦波图像图2 扫描周期为0.1ms/div时频率为1kHz的方波图像图3 扫描周期为0.1ms/div时频率为1kHz的三角波图像=1(kHz)=110×0.1×0.001此时扫描频率与信号频率相等，故当扫描频率等于信号频率时，示波器上正好显示一个周期的信号。

和正弦波形画在坐标纸上，并记录示波器扫描时间：1/2个） 0.05ms/div，扫描周期（2个） 0.2ms/div图4 扫描周期0.05ms/div时频率为1kHz的正弦波图像图5 扫描周期0.2ms/div时频率为1kHz的正弦波图像1 T1=110×0.05×0.001=2(kHz)1 T2=110×0.2×0.001=0.5(kHz)可见，当扫描频率是信号频率的两倍时，示波器只显示半个周期的信号；当扫描频率是信号频率的一半时，示波器显示两个周期的信号。

、画出频率比为1：1、2：1和1：2的李萨如图形（2V）并记录相应的信号频率：：f x= 1 kHz ，（2：1）f x = 4 kHz ，（1：2个）f x= 1 kHz ，f y= 1 kHz f y = 2 kHz , f y = 2 kHz ,图6 频率比为1：1的李萨如图形图7 频率比为2：1的李萨如图形图8 频率比为1：2的李萨如图形可知当频率为f xf y=1时，李萨如图形与x轴的交点只有一个，与y轴的交点也只有一个，即可知当频率为f xf y=2时，李萨如图形与x轴的交点只有一个，与y轴的交点有两个，即可知当频率为f xf y =12时，李萨如图形与x轴的交点有四个，与y轴的交点只有两个，即2V）的有效电压：500mv/div，信号所占格数：4 div，11李萨如图形是由两个正交的简谐运动合成的，其中一个运动的频率是水平方向的频率，率是垂直方向的频率；当两个频率不相等时，李萨如图形会发生变化，运动的相位差会不断变化，导致合成的李萨如图形的形态也会不断变化，从而在屏幕上呈现出旋转的效果。

示波器实验报告精选示波器的基本组成部分：示波管、竖直放大器、水平放大器、扫描产生器、触发同步和直流电源等。

下面就是作者给大家带来的示波器实验报告，期望能帮助到大家!示波器实验报告1【实验题目】示波器的原理和使用【实验目的】1.了解示波器的基本机构和工作原理，掌控使用示波器和信号产生器的基本方法。

2.学会使用示波器观测电信号波形和电压副值以及频率。

3.学会使用示波器视察李萨如图并测频率。

【实验原理】1.示波器都包括几个基本组成部分：示波管(阴极射线管)、垂直放大电路(Y放大)、水平放大电路(X放大)、扫描信号电路(锯齿波产生器)、同步电路、电源等。

2.李萨如图形的原理：如果示波器的X和Y输入时频率相同或成简单整数比的两个正弦电压，则荧光屏上将出现特别的光点轨迹，这种轨迹图称为李萨如图形。

如果作一个限制光点x、y方向变化范畴的假想方框，则图形与此框相切时，横边上的切点数nx与竖边上的切点数ny之比恰好等于Y与X输入的两正弦信号的频率之比，即fy:fx=nx:ny。

【实验仪器】示波器×1，信号产生器×2，信号线×2。

【实验内容】1.基础操作：了解示波器工作原理的基础上浏览所用机器的说明书，了解每个旋钮的作用。

其中最主要也是常常使用的旋钮为横向和纵向两个。

横向旋钮是控制扫描时间的旋钮，调解时表现为荧光屏上显示波形产生横向的紧缩或展开;纵向旋钮是调解垂直放大电路的旋钮，调解时表现为荧光屏上显示波形产生纵向的展开或紧缩，次旋钮为两个，分别控制示波器的两个输入信号。

明确操作步骤及注意事项后，接通示波器电源开关。

先找到扫描线并调至清楚。

2.观测李萨如图形：向CH1、CH2分别输入两个信号源的正弦波，“扫描时间”的“粗调”旋钮置于“X-Y”方式(即便两路信号进行合成)。

调出不同比值的李萨如图形来，画出草图，并分析图形的特点与两个信号频率之间的关系。

绘出所视察到的各种频率比的李萨如图形。

竭诚为您提供优质文档/双击可除数字示波器的使用实验报告篇一：大物实验示波器的使用实验报告实验二十三示波器的使用班级姓名学号同组人日期【实验目的】1、了解示波器的基本结构和工作原理，学会正确使用示波器。

2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。

3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。

【实验仪器】固纬gos-620型双踪示波器一台，gFg-809型信号发生器两台，连线若干。

【实验原理】(:数字示波器的使用实验报告)示波器是利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。

在各行各业与各个研究领域都有着广泛的应用。

其基本结构与工作原理如下1、示波器的基本结构与显示波形的基本原理本次实验使用的是台湾固纬公司生产的通用双踪示波器。

基本结构大致可分为示波管（cRT）、扫描同步系统、放大与衰减系统、电源系统四个部分。

“示波管（cRT）”是示波器的核心部件如图1所示的。

可细分为电子枪，偏转系统和荧光屏三部分。

1）电子枪电子枪包括灯丝F，阴极K，控制栅极g，第一阳极A1，第二阳极A2等。

阴极被灯丝加热后，可沿轴向发射电子。

并在荧光屏上显现一个清晰的小圆点。

2）偏转系统偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。

从电子枪射出的电子束若不受横向电场的作用，将沿轴线前进并在荧光屏的中心呈现静止的光点。

若受到横向电场的作用，电子束的运动方向就会偏离轴线，F灯丝，K阴极，g控制栅极，A1、A2第一、第二阳极，Y、x竖直、水平偏转板图1示波管结构简图屏上光点的位置就会移动。

x偏转板之间的横向电场用来控制光点在水平方向的位移，y偏转板用来控制光点在竖直方向的位移。

如果两对偏转板都加上电场，则光点在二者的共同控制下，将在荧光屏平面二维方向上发生位移。

3）荧光屏荧光屏的作用是将电子束轰击点的轨迹显示出来以供观测。
