电子陶瓷生产工艺

电子陶瓷生产工艺流程电子陶瓷是一种在电子设备中广泛应用的高性能陶瓷材料，其优异的物理、化学性能使其具有良好的绝缘性能、高热稳定性和低介电常数等特点。

下面将介绍一下电子陶瓷的生产工艺流程。

首先，电子陶瓷的生产工艺开始于原料的准备工作。

原料主要包括高纯度的氧化物材料，如氧化铝、氧化锆、氧化硅等。

这些原料经过粉碎、筛分等处理后，得到细致的粉体，以备后续的成型工艺使用。

其次，电子陶瓷的成型工艺通常采用压制成型的方式。

将粉末冲入金属模具中，通过机械压力使其致密，然后取出模具，得到所需的形状。

常用的成型工艺有平板成型、环形成型等。

在成型过程中，需要控制好温度、压力等参数，以保证成型件的质量和形瓷度。

第三，成型后的电子陶瓷需要进行烘干工艺。

将成型件放入烘箱中，通过加热和通风的方式，使其中的水分蒸发，以达到更好的致密度和强度。

烘干的温度和时间需要根据具体的陶瓷材料和成型件的要求进行调整。

然后，经过烘干后的电子陶瓷需要进行烧结工艺。

将烘干后的成型件放入高温炉中，通过高温加热使其结晶和致密化。

烧结的温度和时间取决于陶瓷材料的种类和成型件的要求，通常烧结温度在1000-1500摄氏度之间。

最后，经过烧结的电子陶瓷需要进行表面处理工艺。

这是为了使陶瓷表面更加光滑、平整，以便后续的加工和使用。

常用的表面处理工艺有抛光、喷砂等方式，不仅可以提高陶瓷的美观性，还可以提高其表面质量和性能。

综上所述，电子陶瓷的生产工艺流程主要包括原料准备、成型、烘干、烧结和表面处理。

每个环节都需要控制好温度、时间等各种参数，以保证陶瓷材料的质量。

电子陶瓷的生产工艺需要严格遵循规范和标准，以确保产出的陶瓷产品能够满足电子设备的要求。

PZT陶瓷制备一、PZT陶瓷制备的工艺流程压电陶瓷生产的工艺流程（以传统固相烧结为例）为：配料→球磨→过滤、干燥→预烧→二次球磨→过滤、干燥→过筛→成型→排塑→烧结→精修→上电极→烧银→极化→测试。

1、原料处理首先，根据化学反应式配料。

所用的原料大多数是金属氧化物，少数也可以是碳酸盐（预烧时可分解为氧化物）。

为使生成压电陶瓷的化学反应顺利进行，要求原料细度一般不超过2μm（平均直径）。

提高原料纯度有利于提高产品质量。

通常使用转动球磨机或震动球磨机进行原料混合及粉碎。

另外，在生产中往往还使用气流粉碎法，用高压气流的强力破碎作用，使粉料形成雾状，由于不用球石，可以避免杂质混入，且效率高。

2、预烧中的反应过程预烧过程一般需要经过四个阶段：线性膨胀（室温—400℃）固相反应（400—750℃）收缩（750—850℃）晶粒生长（800-900℃以上）在固相反应过程中，反应可分为四个区域，如图1[1]所示，分别对应于如下的化学过程：区域Ⅰ：未反应；区域Ⅱ：Pb+TiO2→PbTiO3；区域Ⅲ：PbTiO3+PbO+ZrO2→Pb(Zr1-x Ti x)O3；区域Ⅳ：Pb(Zr1-x Ti x)O3系统的反应区域+PbTiO3→Pb(Zr1-x’Ti x’)O3(x＜x’)。

图1 2PbO-TiO2-ZrO2系统的反应区域●—X射线测得点；○化学分析测得点，旁边数字代表已反应的PbO的百分数，烧结时间为零指刚到炉温的时刻；P—正交PbO；Z—单斜ZrO2；T—四方TiO2；PT—四方PbTiO3；PZT—Pb(Zr1-x Ti x)O3固定保温时间2h，改变预烧温度，随着温度的升高，在540℃左右，进入区域Ⅱ，形成PbTiO3；在650℃左右，进入区域Ⅲ，TiO2消失，Pb（Zr,Ti）O3形成；在710℃左右，进入区域Ⅳ，PbO和ZrO2消失；到1200℃时，PbTiO3消失，成为单相的Pb（Zr，Ti）O3。

(整理)第一章电子陶瓷制备工艺
电子陶瓷制备工艺是指通过特定的方法和工艺流程将陶瓷材料
转化为用于电子元器件的陶瓷产品。

本章将介绍电子陶瓷制备的基
本工艺和相关的方法。

一、陶瓷材料选择
电子陶瓷制备的第一步是选择合适的陶瓷材料。

根据不同的电
子元器件和应用要求，可以选择不同种类的陶瓷材料，如氧化铝陶瓷、氮化硅陶瓷等。

在选择陶瓷材料时，需要考虑材料的性能指标、加工难度及成本等因素。

二、陶瓷材料准备
在制备电子陶瓷前，需要对所选的陶瓷材料进行准备处理。

一
般包括原料的筛分、混合、分类等。

筛分是为了去除杂质，保证原
料的纯度；混合是为了获得均匀的成分分布；分类是根据不同的要
求将原料进行分级。

三、陶瓷成型
陶瓷材料准备好后，进入成型过程。

常用的陶瓷成型方法有压
制成型、注塑成型、注浆成型等。

通过不同的成型方法，可以制备
出各种形状的陶瓷产品，如片状、管状、块状等。

四、陶瓷烧结
成型后的陶瓷制品需要进行烧结过程。

烧结是指在一定温度下，使陶瓷材料颗粒间形成结合，并获得较高的机械强度和致密度的过程。

烧结温度和时间的选择根据具体的陶瓷材料和产品要求进行确定。

以上是电子陶瓷制备工艺的基本步骤。

除了这些基本工艺，还
有一些特殊工艺和方法，如表面处理、涂层制备等，可以根据具体
需要进行选择和应用。

参考资料：
[1] XXXXXX
[2] XXXXXX
[3] XXXXXX
...（参考文献列表）。

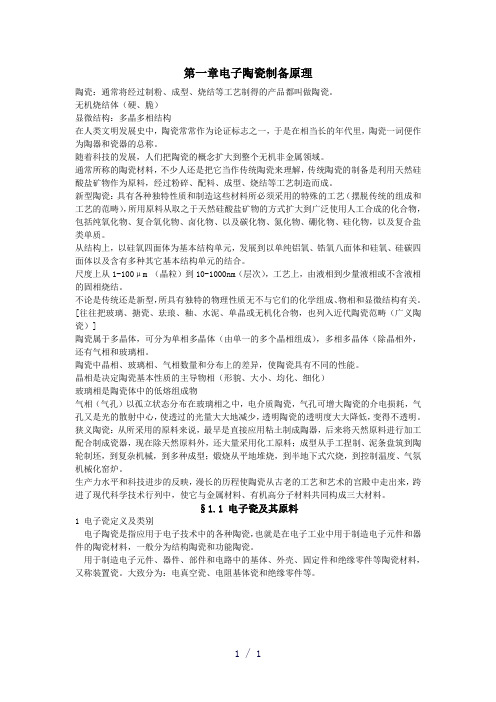

第一章电子陶瓷制备原理陶瓷：通常将经过制粉、成型、烧结等工艺制得的产品都叫做陶瓷。

无机烧结体（硬、脆）显微结构：多晶多相结构在人类文明发展史中，陶瓷常常作为论证标志之一，于是在相当长的年代里，陶瓷一词便作为陶器和瓷器的总称。

随着科技的发展，人们把陶瓷的概念扩大到整个无机非金属领域。

通常所称的陶瓷材料，不少人还是把它当作传统陶瓷来理解，传统陶瓷的制备是利用天然硅酸盐矿物作为原料，经过粉碎、配料、成型、烧结等工艺制造而成。

新型陶瓷：具有各种独特性质和制造这些材料所必须采用的特殊的工艺（摆脱传统的组成和工艺的范畴），所用原料从取之于天然硅酸盐矿物的方式扩大到广泛使用人工合成的化合物，包括纯氧化物、复合氧化物、卤化物、以及碳化物、氮化物、硼化物、硅化物，以及复合盐类单质。

从结构上，以硅氧四面体为基本结构单元，发展到以单纯铝氧、锆氧八面体和硅氧、硅碳四面体以及含有多种其它基本结构单元的结合。

尺度上从1-100μm（晶粒）到10-1000nm（层次），工艺上，由液相到少量液相或不含液相的固相烧结。

不论是传统还是新型，所具有独特的物理性质无不与它们的化学组成、物相和显微结构有关。

[往往把玻璃、搪瓷、珐琅、釉、水泥、单晶或无机化合物，也列入近代陶瓷范畴（广义陶瓷）]陶瓷属于多晶体，可分为单相多晶体（由单一的多个晶相组成），多相多晶体（除晶相外，还有气相和玻璃相。

陶瓷中晶相、玻璃相、气相数量和分布上的差异，使陶瓷具有不同的性能。

晶相是决定陶瓷基本性质的主导物相（形貌、大小、均化、细化）玻璃相是陶瓷体中的低熔组成物气相（气孔）以孤立状态分布在玻璃相之中，电介质陶瓷，气孔可增大陶瓷的介电损耗，气孔又是光的散射中心，使透过的光量大大地减少，透明陶瓷的透明度大大降低，变得不透明。

狭义陶瓷：从所采用的原料来说，最早是直接应用粘土制成陶器，后来将天然原料进行加工配合制成瓷器，现在除天然原料外，还大量采用化工原料；成型从手工捏制、泥条盘筑到陶轮制坯，到复杂机械，到多种成型；煅烧从平地堆烧，到半地下式穴烧，到控制温度、气氛机械化窑炉。

mlcc烧结工艺MLCC（多层陶瓷电容器）烧结工艺多层陶瓷电容器（MLCC）是一种常见的电子元件，用于储存和释放电能。

它由一系列陶瓷层和金属电极组成，通过烧结工艺将它们牢固地结合在一起。

MLCC烧结工艺是生产高质量电容器的关键步骤之一，下面将介绍MLCC烧结工艺的过程和特点。

1. 烧结工艺概述烧结是将陶瓷层和金属电极在高温下热处理，使其结合成一体的工艺过程。

MLCC烧结工艺通常包括以下几个步骤：（1）混合和制备瓷浆：将陶瓷粉末与有机物混合，形成瓷浆，用于制备陶瓷层。

（2）制备电极浆料：将金属粉末与有机物混合，形成电极浆料，用于制备金属电极。

（3）涂覆：将瓷浆和电极浆料分别涂覆在基板上，形成多层结构。

（4）干燥：将涂覆的基板在低温下进行干燥，以去除有机物。

（5）烧结：将干燥后的基板在高温下进行烧结，使陶瓷层和金属电极结合成一体。

（6）金属化：在烧结后的基板上进行金属化处理，形成电极的连接端子。

2. MLCC烧结工艺的特点MLCC烧结工艺具有以下几个特点：（1）高温烧结：MLCC烧结工艺需要在高温下进行，通常在1000摄氏度以上，以确保陶瓷层和金属电极能够充分结合。

高温烧结还有助于提高电容器的稳定性和可靠性。

（2）层与层之间的结合：烧结过程中，陶瓷层和金属电极之间会发生化学反应和物理结合，使它们紧密结合在一起。

这种结合力强大，能够确保电容器的结构稳定。

（3）均匀性和一致性：烧结过程中，需要保证瓷浆和电极浆料均匀涂覆在基板上，并且烧结温度和时间要控制得精确一致，以保证电容器的性能稳定。

（4）烧结气氛控制：烧结过程中需要控制烧结气氛，以防止陶瓷层和金属电极受到污染或氧化。

通常使用惰性气体或还原气氛来保护电容器。

3. MLCC烧结工艺的影响因素MLCC烧结工艺的质量和性能受到多种因素的影响，包括：（1）瓷浆和电极浆料的配方：瓷浆和电极浆料的成分和配比会影响烧结过程中的粘度、流动性和烧结性能。

（2）烧结温度和时间：烧结温度和时间的选择会影响陶瓷层和金属电极的结合程度和电容器的性能。
