大温差小流量的空调水系统方案

大温差小流量的空调水系统方案随着人们生活水平的提高和环保意识的增强，人们对于居住环境的要求越来越高。

在现代建筑中，空调系统已经成为了必不可少的设备之一。

然而，空调系统中的水系统设计却不是很令人满意，特别是在大温差小流量的情况下。

因此，本文将从大温差小流量的角度出发，阐述一种空调水系统的方案。

一、大温差小流量的定义在空调水系统中，大温差小流量是指水输入和输出温差大，但是水流量却很小的情况。

例如，水输入温度为15℃，输出温度为10℃，但是水的流量却只有20L/H，这就是大温差小流量的例子。

二、大温差小流量的问题大温差小流量的空调水系统会带来一系列的问题，如下所述：1. 冷却效果差由于水流量很小，因此很难将室内的热量迅速带走，导致室内温度过高。

2. 能耗高由于水流量很小，空调系统需要不断地运转才能达到理想的冷却效果，导致能耗较高。

3. 漏水由于水流量小，容易导致管道的积水，从而造成管道的漏水问题。

三、解决方案在面对大温差小流量的空调水系统时，我们需要采取一些措施来解决这些问题。

以下是一些解决方案：1. 采用热交换器热交换器可以有效地提高水温差，同时增加水流量，从而提高空调系统的冷却效果。

热交换器的原理是将冷却水与室外环境中的水进行换热，从而降低冷却水的温度。

2. 采用超声波技术超声波技术可以清洗管道中的积水，从而避免漏水问题的发生。

同时，超声波技术也可以将管道中的杂质和污垢清除干净，从而提高水流量。

3. 优化空调系统的设计在空调系统的设计中，需要考虑到大温差小流量的问题。

例如，可以加装节流阀，调整水压和水流量，从而达到更好的冷却效果。

四、结论在大温差小流量的空调水系统中，我们需要采取一些有效的措施来解决这些问题。

以上提出的方案是比较常见和有效的解决方法，但是在实际应用中需要根据不同的情况灵活运用。

总之，仔细考虑空调水系统的方案，合理利用现代技术，能够有效地提高空调系统的性能，为人们提供更加舒适的环境。

系统简介大温差小流量是一个减少空调系统投资，降低能耗的先进观念。

大温差的目的是优化空调系统各设备间的能耗配比，在保证舒适度的前提下减少冷量输配的能耗，或是减少冷却塔和末端空调箱的能耗，同时降低系统初投资。

大温差可以在冷水侧或冷却水侧实现，也可以在空气侧实现。

系统优点节能当今（2000's）的系统能耗比例一般为：冷水机组约占机房年能耗58%，冷水泵和冷却水泵约占26%，冷却塔约占16%。

若能通过特别的系统设计，减少水泵和冷却塔的耗能，将大大节省运行费用。

我们选择一个1800冷吨(6329kW)的酒店空调系统来分析大温差设计的节能效果。

项目情况：该酒店位于上海，全年空调运行时间为5月至11月。

分析软件：采用System Analyzer 进行系统全年运行模拟分析，计算全年主机水泵和冷却塔的运行能耗。

我们可以得出常规和大温差的总体能耗比较。

• 常规温差：冷水侧7-12°C冷却水侧32-37°C• 大温差：冷水侧5-13°C冷却水侧32-40°C由此可见，采用大温差以后，• 冷却塔的年能耗降低23.1%；• 水泵的年能耗降低37.2%；• 冷水机组的年能耗增加7.8%。

以上三项汇总，年冷水机房总能耗降低6.1%。

由此可见，大温差可以有效地优化系统，达到运行节能的效果，它不是着眼于系统中的某一设备，而是作通盘的考虑，追求系统总效率的提升和初投资的降低。

减少初投资• 可以选择较小的水泵，节省初投资大温差低流量可以让设计师选用较小的水泵，从而使得投资与运行费用减少。

无论在冷水侧或是在冷却水侧，较小的水泵在部分负荷时的节能会比常规温差更有优势。

如下图4-1所示。

• 可以选择更小尺寸的管路，节省初投资大温差设计后，系统流量减小，则所需的钢管直径也会相应变小，这样在同样冷量情况下，可以大大节省钢管材料的费用。

我们对不同冷量下5°C温差与8°C温差的冷水管的管径进行了分析，得出1800RT~10RT内不同的冷量下大温差系统可节约管路费用平均为30%。

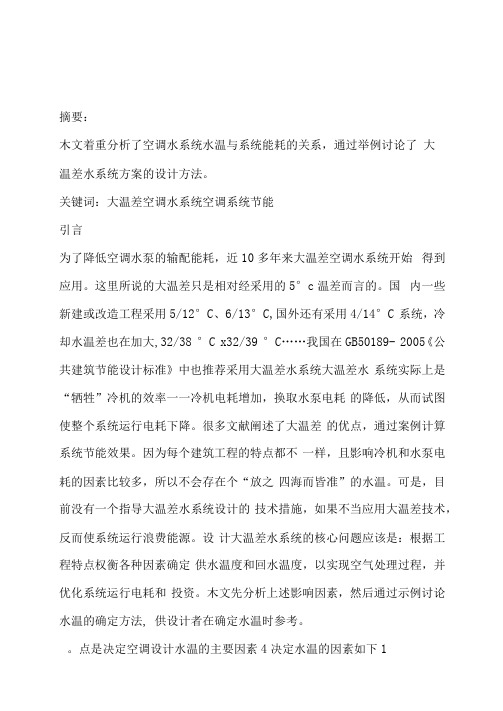

摘要：木文着重分析了空调水系统水温与系统能耗的关系，通过举例讨论了大温差水系统方案的设计方法。

关键词：大温差空调水系统空调系统节能引言为了降低空调水泵的输配能耗，近10多年来大温差空调水系统开始得到应用。

这里所说的大温差只是相对经采用的5°c温差而言的。

国内一些新建或改造工程采用5/12°C、6/13°C,国外还有采用4/14°C 系统，冷却水温差也在加大,32/38 °C x32/39 °C……我国在GB50189- 2005《公共建筑节能设计标准》中也推荐采用大温差水系统大温差水系统实际上是“牺牲”冷机的效率一一冷机电耗增加，换取水泵电耗的降低，从而试图使整个系统运行电耗下降。

很多文献阐述了大温差的优点，通过案例计算系统节能效果。

因为每个建筑工程的特点都不一样，且影响冷机和水泵电耗的因素比较多，所以不会存在个“放之四海而皆准”的水温。

可是，目前没有一个指导大温差水系统设计的技术措施，如果不当应用大温差技术，反而使系统运行浪费能源。

设计大温差水系统的核心问题应该是：根据工程特点权衡各种因素确定供水温度和回水温度，以实现空气处理过程，并优化系统运行电耗和投资。

木文先分析上述影响因素，然后通过示例讨论水温的确定方法, 供设计者在确定水温时参考。

点是决定空调设计水温的主要因素4决定水温的因素如下11.送风状态(温度和湿度)；2.末端表冷器的换热特性；3.冷机电耗与冷冻水、冷却水出水温度的关系；4.水系统的水力特性，如水管道的长度和阻力。

下而逐一分析上述这些因素与水温之间的关系。

1. 1送风状态系统设计的最终目标是实现空气处理过程以满足室内设计热湿负荷，空气处理过程决定设计送风状态，根据设计送风状态点和表冷器换热特性计算冷冻水温度。

过程己经被写入大学的专业教科书里。

理论上，设计者要通过试算求出系统设计水温。

实际上，7/12°C 或5/10°C的冷冻水温是前人通过大量工程实践摸索出来的经验值。

大温差小流量的空调水系统方案随着现代建筑的崛起，空调水系统被广泛应用于商业和住宅建筑中。

在设计空调水系统时，考虑到大温差小流量的需求是至关重要的。

大温差小流量的方案可以提高能效，减少能源消耗和碳排放，并增加系统的运行稳定性。

本文将分析和提出大温差小流量的空调水系统方案。

首先，大温差小流量的空调水系统需要选择适当的设备。

冷却机组和水泵是空调水系统中的关键设备。

对于大温差小流量的方案，可以选择具有高效换热器和变频控制功能的冷却机组和水泵。

高效换热器可以提高换热效率，降低能耗。

变频控制功能可以根据实际负荷需求调整设备运行状态，实现流量控制和节能。

其次，大温差小流量的空调水系统需要考虑水力平衡。

水力平衡是指在整个空调水系统中保持恒定的水压和水流分布。

水力平衡可以通过合理设计管道布局和安装调节阀来实现。

大温差小流量的方案可以采用较小直径的管道，减少水流阻力，提高系统的水力效果。

另外，大温差小流量的空调水系统需要考虑温控措施。

温控措施是指根据实际需求调节冷却机组和水泵的运行状态。

大温差小流量的方案可以采用智能控制系统，实时监测室内外温度、湿度和实际负荷，通过调整冷却机组和水泵的供水温度和流量，实现精确的温控。

此外，大温差小流量的空调水系统还可以结合其他节能措施。

例如，可以采用地源热泵或太阳能热泵作为供热和供冷设备，利用低温热源或太阳能热能提供热量。

同时，可以安装热回收装置，将冷却机组的废热回收利用，提高能效。

此外，还可以合理设计控制策略，利用夜间低峰期进行热储存，减少白天的能耗。

综上所述，大温差小流量的空调水系统方案需要综合考虑设备选择、水力平衡、温控措施和其他节能措施。

通过合理的设计和调整，可以提高能效，减少能源消耗和碳排放，并增加系统的运行稳定性。

大温差小流量的空调水系统方案是未来建筑节能和环保的重要发展方向。

大温差小流量的空调水系统方案CATALOGUE目录•引言•大温差小流量空调水系统原理•方案设计与实施•系统性能与优化•运维与保养•案例与应用前景CHAPTER引言现状问题随着节能环保理念的普及和空调技术的不断发展，大温差小流量的空调水系统方案逐渐受到关注。

技术发展市场需求方案背景能耗降低舒适度提升系统可靠性030201设计目标适用范围CHAPTER大温差小流量空调水系统原理基于热力学原理温差驱动系统工作原理概述高性能换热器采用高性能换热器，减小传热热阻，增加传热系数，进一步促进大温差传热。

温差优化通过精确计算和系统设计，实现空调水系统中传热温差的最大化利用，提高换热效率。

智能控制运用先进的控制技术，实时监测系统运行状态，动态调整传热温差，以满足不同负荷条件下的高效运行。

流量精确控制管路优化低阻力阀门CHAPTER方案设计与实施环路设计水力平衡管材与保温系统布局设计设备选型与配置01020304冷水机组水泵冷却塔末端设备安装与调试流程CHAPTER系统性能与优化能效比（EER）系统COP（系数性能）能效指标分析优化管道设计应用智能控制技术采用高效换热器节能措施与优化建议03完善的安全保护机制01稳定运行范围02高可靠性设备系统运行稳定性与可靠性CHAPTER运维与保养在操作大温差小流量的空调水系统时，首先应熟悉系统的基本原理和操作流程。

启动前应检查系统各部件是否完好，确保电源连接稳定，并按照规定的程序启动和关闭系统。

在运行过程中，要定期监测温度、流量等关键参数，及时调整以保证系统稳定运行。

使用手册使用手册应包含系统的详细技术规格、性能指标、操作规范、安全注意事项等信息。

用户应仔细阅读手册，了解系统的特点和功能，遵循规定的操作流程，避免误操作导致故障或性能下降。

同时，手册还应提供故障排除的基本方法和常见问题的解决方案，以供用户参考。

操作指南操作指南与使用手册VS定期检查维护项目定期检查与维护项目常见故障大温差小流量的空调水系统可能出现的常见故障包括管道漏水、部件损坏、电气故障等。

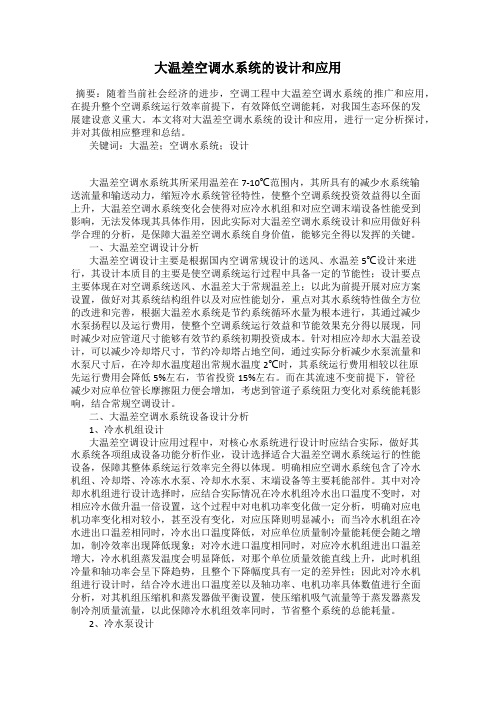

大温差空调水系统的设计和应用摘要：随着当前社会经济的进步，空调工程中大温差空调水系统的推广和应用，在提升整个空调系统运行效率前提下，有效降低空调能耗，对我国生态环保的发展建设意义重大。

本文将对大温差空调水系统的设计和应用，进行一定分析探讨，并对其做相应整理和总结。

关键词：大温差；空调水系统；设计大温差空调水系统其所采用温差在7-10℃范围内，其所具有的减少水系统输送流量和输送动力，缩短冷水系统管径特性，使整个空调系统投资效益得以全面上升，大温差空调水系统变化会使得对应冷水机组和对应空调末端设备性能受到影响，无法发体现其具体作用，因此实际对大温差空调水系统设计和应用做好科学合理的分析，是保障大温差空调水系统自身价值，能够完全得以发挥的关键。

一、大温差空调设计分析大温差空调设计主要是根据国内空调常规设计的送风、水温差5℃设计来进行，其设计本质目的主要是使空调系统运行过程中具备一定的节能性；设计要点主要体现在对空调系统送风、水温差大于常规温差上；以此为前提开展对应方案设置，做好对其系统结构组件以及对应性能划分，重点对其水系统特性做全方位的改进和完善，根据大温差水系统是节约系统循环水量为根本进行，其通过减少水泵扬程以及运行费用，使整个空调系统运行效益和节能效果充分得以展现，同时减少对应管道尺寸能够有效节约系统初期投资成本。

针对相应冷却水大温差设计，可以减少冷却塔尺寸，节约冷却塔占地空间，通过实际分析减少水泵流量和水泵尺寸后，在冷却水温度超出常规水温度2℃时，其系统运行费用相较以往原先运行费用会降低5%左右，节省投资15%左右。

而在其流速不变前提下，管径减少对应单位管长摩擦阻力便会增加，考虑到管道子系统阻力变化对系统能耗影响，结合常规空调设计。

二、大温差空调水系统设备设计分析1、冷水机组设计大温差空调设计应用过程中，对核心水系统进行设计时应结合实际，做好其水系统各项组成设备功能分析作业，设计选择适合大温差空调水系统运行的性能设备，保障其整体系统运行效率完全得以体现。

大温差小流量是一个减少空调系统投资，降低能耗的先进观念。

大温差的目的是优化空调系统各设备间的能耗配比，在保证舒适度的前提下减少冷量输配的能耗，或是减少冷却塔和末端空调箱的能耗，同时降低系统初投资。

大温差可以在冷水侧或冷却水侧实现，也可以在空气侧实现。

节能当今（2000's）的系统能耗比例一般为：冷水机组约占机房年能耗58%，冷水泵和冷却水泵约占26%，冷却塔约占16%。

若能通过特别的系统设计，减少水泵和冷却塔的耗能，将大大节省运行费用。

我们选择一个1800冷吨(6329kW)的酒店空调系统来分析大温差设计的节能效果。

项目情况：该酒店位于上海，全年空调运行时间为5月至11月。

分析软件：采用System Analyzer 进行系统全年运行模拟分析，计算全年主机水泵和冷却塔的运行能耗。

我们可以得出常规和大温差的总体能耗比较。

• 常规温差：冷水侧7-12°C冷却水侧32-37°C• 大温差：冷水侧5-13°C冷却水侧32-40°C由此可见，采用大温差以后，• 冷却塔的年能耗降低23.1%；• 水泵的年能耗降低37.2%；• 冷水机组的年能耗增加7.8%。

以上三项汇总，年冷水机房总能耗降低6.1%。

由此可见，大温差可以有效地优化系统，达到运行节能的效果，它不是着眼于系统中的某一设备，而是作通盘的考虑，追求系统总效率的提升和初投资的降低。

减少初投资• 可以选择较小的水泵，节省初投资大温差低流量可以让设计师选用较小的水泵，从而使得投资与运行费用减少。

无论在冷水侧或是在冷却水侧，较小的水泵在部分负荷时的节能会比常规温差更有优势。

如下图4-1所示。

• 可以选择更小尺寸的管路，节省初投资大温差设计后，系统流量减小，则所需的钢管直径也会相应变小，这样在同样冷量情况下，可以大大节省钢管材料的费用。

我们对不同冷量下5°C温差与8°C温差的冷水管的管径进行了分析，得出1800RT~10RT内不同的冷量下大温差系统可节约管路费用平均为30%。

国际五星级酒店大温差小流量空调水系统方案研究国际五星级酒店大温差小流量空调水系统方案研究【摘要】星级酒店空调水系统方案设计时，中央空调制冷主机冷冻水供、回水温度差通常为5℃，随着中央空调制冷主机效率的提高，8℃温度差的大温差小流量空调水系统方案应用越来越多。

本文介绍了大温差小流量空调水系统方案特点及应用条件，通过与常温差空调水系统方案对比分析，得出大温差小流量空调水系统在本酒店空调系统中可以减少系统总能耗及材料设备初投资，并结合工程实例说明该方案的应用效果。

为星级酒店及其他类似建筑空调水系统设计提供工程设计参考。

【关键词】酒店；中央空调；水系统；节能；运行0 前言国际品牌五星级酒店装修豪华、功能及设施齐全，投资与运行能耗高，其中中央空调系统能耗占到总能耗的50%左右。

一般而言，完整的中央空调系统由三大部分组成，即空调冷热源、供热与供冷管网、以及空调末端用户系统。

空调水系统是指空调冷冻水、冷却水系统，是空调管路系统中的重要组成部分[1]。

酒店空调系统中冷冻水泵、冷却水泵、采暖热水泵耗电量占空调总耗电量的比例为：冷冻水水泵占5.9%，冷却水水泵占2.7%，采暖泵占4.9%，可见水泵电耗在空调电耗中占很大比例，节能潜力也很大。

实际工程设计时，重视空调水系统节能[2]，并贯穿于设计、施工和运行全过程，具有十分积极的意义。

1 国际五星级酒店工程及空调系统介绍本国际五星级酒店位于广东珠江三角洲地区，占地面积49148.85平方米，建筑面积175255.97平方米，建筑总高度99.8米。

其中，负2～负1层为酒店地下室，主要功能为各类设备房，停车区及酒店后勤区；1～5层为酒店裙楼，主要功能为酒店大堂、宴会、餐饮、酒吧、会议及康体娱乐等；6～27层为酒店塔楼，主要为客房区及行政休闲廊。

本酒店空调按舒适性空调设计，夏季降温、冬季采暖，采用五星级酒店设计标准。

通过对酒店全年负荷进行分析，综合酒店实际设计条件，主机选用离心式冷水机组加全热回收螺杆式机组的方案，包括2台1000RT、2台600RT的离心式冷水机组，以及2台856kW的全热回收螺杆式机组。

中央空调系统中，大温差小流量系统的应用，整个系统是否节能？谈谈理由。

由于对空调节能的越来越重视，空调水系统大温差的设计也越来越普遍，大温差是否节约初投资，运行是否节能，在很多的论文上都有似乎很充分的论证，但是对于主机及空调末端对大温差都有一定的适用性和适应性，不是说一味的加大空调水系统的温差设置，空调系统就会节约成本，后期运行就会节能，这里可能我们要把握一个度，这个度一方面指的是多大的系统适合加大温差设计，另一方面在设计大温差时多大的温差才是合理的？（所谓合适合理，指的是相对常规温差节约初投资及运行费，或者说回收期能控制在5年以内。

）2013年的注册考试中也出现了这样一个题目：某办公见建筑的舒适性空调采用风机盘管+新风系统，设计方案对比时，若夏季将空调冷冻水供回水温度从7℃/12℃调整为7℃/17℃，调整后与调整前相比，以下说法哪几项是正确的？(A) 空调系统的总能耗一定会减少(B) 空调系统的总能耗并不一定会减少(C) 空调系统的投资将增加(D) 空调系统的投资将减少欢迎大家对大温差问题进行热烈讨论，更欢迎给出你详细的数据分析。

对网友：Lljjhh 的点评点击查看/隐藏点评内容不提高出水温度，仅仅提高回水温度的冷媒水大温差，直接造成机组cop值降低，如保证制冷机组cop，还应分别提高出水温度，依靠增加出力取保cop，此时，压缩制冷和吸收式制冷取出水温度仍不同。

【此说法不妥，正如讨论题指出多大的温差是合理的，值得探讨。

提高回水温度的冷水大温差，当供冷量不变，则冷水流量下降，会降低蒸发器冷水侧的放热，蒸发器的传热系数的主导部分是制冷剂侧的沸腾放热，会导致蒸发器的传热系数有所降低，即导致蒸发器供冷量下降。

同时，冷水的平均温度提高，若维持原蒸发温度，会使传热温差加大，即导致蒸发器供冷量提高。

这种降与升的关系，应该说和温差数值的大小、冷水机组的性能密切相关。

若冷凝温度维持不变，不一定要求机组的蒸发温度降低，所以，对机组的COP值的变化影响，在不同的温差数值时，可以会有提高或基本保持或有所降低的三种情况发生，进而结论是，在相同供应冷量、相同冷凝温度的条件下，加大温差运行的冷水机组的能耗变化可以有降低、基本持平和增加的现象发生。
