GVG4303电动二通阀厂家-上海嘉德阀门

电动二通阀-VD电动二通阀————————————————————————————————作者：————————————————————————————————日期：调节阀>>电动调节阀>>电动二通阀产品名称：电动二通阀产品型号：VD32产品口径：DN25-50产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息电动二通阀概述:VD32驱动器系列执行器为直行程执行器，广泛应用于供热、通风、空调系统中；与二通VET 系列或者三通VST系列DN25—DN50调节阀门配套使用。

电动二通阀型号列表:电动二通阀型号尺寸电动二通阀特点:1、自动磁离合器控制装置，能在停顿的情况下产生稳定的扭力。

2、动用利用齿轮与螺杆传送，中心的齿轮采用绕中心的平面滚动轴承支撑，阀轴则采用中央螺套螺蚊连接。

3、高强度ABS阻燃工程塑料外壳，可防水及耐敲击。

4、可附辅助性手动控制杆，紧急情况下打开阀门。

5、附带阀门位置指示器，可适时清晰观察阀门开度。

电动二通阀工作原理:驱动器是由可逆同步马达驱动，并带磁性离合器。

马达通过马达转子与离合器所产生的磁性作用，能在停顿的情况下产生稳定的扭力。

故此当马达没有电流通过时，能稳定地停顿在任何一点，当阀门全开或全关时磁离合器分离，停止调节。

控制器的浮态式或比例式控制信号能使马达顺时转动或逆时转动。

ZRHF 电动三通调节阀价格-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的 闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山, 电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性 的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸 造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的 保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、ZRHF 电动三通调节阀介绍 ZRHF（H）型电动三通调节阀有合流与分流两种作用方式，在某些场合可以代替两个二通阀和一个三通 阀接管而得到广泛运用。

实现对压力、流量、温度、液位等参数的调节，阀芯结构采用圆筒薄壁窗口，并 采用阀芯侧面导向，稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点。

公称通径和 压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于 DN100 和压差较大的分流场合，不能 互换使用。

二、ZRHF 电动三通调节阀标准规格 阀体型式：三通铸造球型阀体 阀芯型式：三通型双座阀芯 公称通径：DN20~300 NPS 3/4〞~ 12〞 公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB 连接方式：法兰：FF、RF、MF、RTJ 焊接：SW、BW 法 兰 距：符合 IEC 60534 阀盖形式：标准型（-5℃~230℃）、 散热片型（-45℃~大于 230℃场合）、 低温加长型（-196℃~ -45℃）、波纹管密封型填 料：V 型聚四氟乙烯填料、柔性石墨填料等 密 封 垫：金属夹石墨密封垫 执行机构：电动：3810L 系列智能型执行机构、PSL 系列智能型执行机构 表面涂漆：绿色 丙稀酸聚胺酯磁漆 三、ZRHF 电动三通调节阀型号编制 Z 执行机构 H 结构形式 F:三通分流调节阀 H:三通合流调节阀 R:电动 3810L Z 系列自力式调节 阀 执行机构 机构 F(H)G:散热型三通分 H 直 (合)流调节阀 (合)流调节阀 F(H)D:低温型三通分 (合)流调节阀 PN16=16 -公称压力 阀体材 质 C=WCB LC=LCB P=CF8 R=CF8M D=特殊 材质 DN25= DN25 NPS1〞= CL150LB=150 PL=CF3 公称通径D:电动 PSL 执行 行程 F(H)V:波纹管型三通分 LBJIS10K=10K RL=CF3M NPS 1〞如：电动三通分流调节阀，散热型，压力 PN16，阀体材料为 WCB，公称通径 DN50，型号为：ZRHFG-16C DN50四、ZRHF 电动三通调节阀性能 流量特性 可调范围 额定 CV 值 允许泄漏量 直线、等百分比 30:1 等百分比\直线 CV8.5~1280 硬密封:IV 级（0.01% 阀额定容量） 气动 基本误差% 性能指标 回差% 死区% 始终点偏差% 额定行程偏差% ±1.5 ≤1.5 ≤0.6 ±2.5 ≤2.5 电动 ±1.0 ≤1.0 ≤1.0 ±2.5 ≤2.5五、ZRHF 电动三通调节阀选用参数表 阀座直径（mm） 额定流量系数 CV 公称通径 DN25 DN32 DN40 DN50 DN65 40mm 25 mm 行程 16 mm 25 8.5 32 13 40 21 50 34 65 53 80 85 100 135 125 210 150 340 200 535 250 800 300 1280可选流量系数 Cv（★标准型 ●推荐） ★ ★ ● ● ★ ● ★ ★DN80 DN100 DN125 DN150 DN200 DN250 DN300 100mm 60mm● ●★ ● ★ ★ ● ● ★ ● ● ★ ● ● ★ ● ★电动执行机构 型号 3810L-08 3810L-20 3810L-30 3810L-50 3810L-65 3810L-99 3810L-160 推力（N） 800 2000 3000 5000 6500 10000 16000金属密封最大允许压差（MPa） 1.52 3.05 1.86 1.19 0.76 2.79 1.79 1.14 4.66 2.98 1.91 1.13 0.6 1.35 0.8 0.47 0.57 0.39 0.26 0.16 0.61 0.42 0.20 0.17 0.97 0.67 0.35 0.27 0.11 0.18。

EG941J电动隔膜阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

EG941W(无衬里)、EG941J(衬胶) 电动隔膜阀介绍设计与制造：BS5156结构长度：BS5156法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004部件列表：1．阀体2．阀体衬里3．隔膜4．阀瓣5．阀杆6．阀盖7、电动头一、EG941W(无衬里)、EG941J(衬胶) 电动隔膜阀用途EG941W无衬里电动隔膜阀本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。

适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)压力等级：PN(MPa)0.6 1.0 1.6二、EG941W(无衬里)、EG941J(衬胶) 电动隔膜阀材料阀体：铸铁、球墨铸铁、碳钢、不锈钢阀盖：铸铁、球墨铸铁、碳钢、不锈钢衬里：无衬里、橡胶隔膜：橡胶阀瓣：铸铁、碳钢阀杆：碳钢、不锈钢支撑架：铸铁、碳钢电动装置：组合件三、EG941W(无衬里)、EG941J(衬胶) 电动隔膜阀测试衬里层：电火花检测试验与检验按BS6755标准公称压力：PN(MPa)阀体：PN×1.5密封：PN×1.1四、EG941W(无衬里)、EG941J(衬胶) 电动隔膜阀结构特点：1. 构紧凑、体积小、重量轻、装拆方便;2：传动效率高;3：运转平稳、噪音低;4：使用寿命长;5：可无泄漏输送介质;6：可承受空载运行;7：不需灌引水，能自吸;8：通过性能好，大颗粒杂质、泥浆等均可毫不费力地通过;9：根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁腈橡胶、四氟乙烯，完全可以满足不同用户的需要。

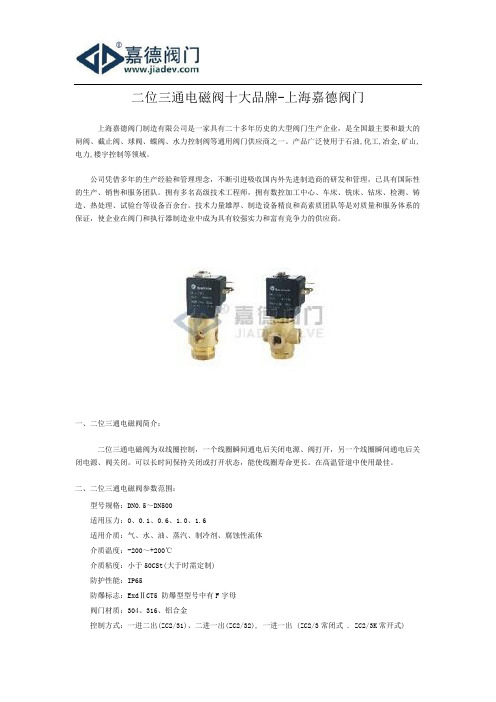

二位三通电磁阀十大品牌-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、二位三通电磁阀简介：二位三通电磁阀为双线圈控制，一个线圈瞬间通电后关闭电源、阀打开，另一个线圈瞬间通电后关闭电源、阀关闭。

可以长时间保持关闭或打开状态，能使线圈寿命更长。

在高温管道中使用最佳。

二、二位三通电磁阀参数范围：型号规格：DN0.5～DN500适用压力：0、0.1、0.6、1.0、1.6适用介质：气、水、油、蒸汽、制冷剂、腐蚀性流体介质温度：-200～+200℃介质粘度：小于50CSt(大于时需定制)防护性能：IP65防爆标志：ExdⅡCT5 防爆型型号中有F字母阀门材质：304、316、铝合金控制方式：一进二出(ZC2/31)、二进一出(ZC2/32), 一进一出 (ZC2/3常闭式 . ZC2/3K常开式)电源电压：DC3~127V AC36~380V连接方式：内螺纹、外螺纹、法兰三、二位三通电磁阀应用范围：它广泛应用于冶金、石化、制药、烟草、食品医疗、城建环保、给排水、采暖空调、消防安全、科研、节能产业等各个领域。

二位三通电磁阀为双线圈控制，一个线圈瞬间通电后关闭电源、阀打开，另一个线圈瞬间通电后关闭电源、阀关闭。

可以长时间保持关闭或打开状态，能使线圈寿命更长。

在高温管道中使用最佳。

四、二位三通电磁阀工作原理：一进二出：(ZC2/31) 当电磁阀线圈通电时，出介质端(2)第一路打开，第二路(3)关闭;当电磁阀线圈断电时，出介质端第一路(2)关闭，第二路(3)打开;二进一出：(ZC2/32) 当电磁阀线圈通电时，进介质端第一路(2)打开，第二路(3)关闭;当电磁阀线圈断电时，进介质端第一路(2)关闭，第二路(3)打开;(此内阀两进口端前必需加单向阀)一进一出：常闭式(ZC2/3)---当电磁阀线圈通电时，接口2通向接口1，接口3关闭;当电磁阀线圈断电时，接口2关闭，接口1通向接口3;常开式(ZC2/3K)当电磁阀线圈断电时，接口3通向接口1，接口2关闭;当电磁阀线圈通电时，接口3关闭，接口1通向接口2;五、二位三通电磁阀技术参数：型号规格：DN1～DN500适用压力：0.02～20MPa适用介质：气、水、油、蒸汽、制冷剂、腐蚀性流体介质温度：-200～+200℃介质粘度：小于50CSt(大于时需定制)防护性能：防水、防爆、防腐(铸铁体除外)防爆标志：ExdⅡCT5阀门材质：304、316、铸铁控制方式：一进二出、二进一出, 一进一出电源电压：DC3～127V AC36～380V连接方式：内螺纹、外螺纹、法兰六、二位三通电磁阀技术分类：一进一出：常闭式：当线圈通电时，2通向1，1与3关闭。

AD71Fs(全衬)蝶阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、AD71Fs(全衬)美标对夹衬氟塑料蝶阀介绍设计与制造：API609结构长度：API609(A)(中线)法兰连接尺寸：ANSI B16.5、APL605二、AD71Fs(全衬)美标对夹衬氟塑料蝶阀用途美标对夹衬氟塑料蝶阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。

具有强度高、卫生级蝶阀耐腐蚀性能好的特点。

适用温度：≤100℃、≤120℃、≤150℃、（可按照衬里材料）压力等级：磅125、150三、AD71Fs(全衬)美标对夹衬氟塑料蝶阀测试衬里层：电火花检测实验与检验按APL598标准公称压力：PN阀体：Lb×1.5 密封：Lb×1.1四、AD71Fs(全衬)美标对夹衬氟塑料蝶阀材料上阀体：铸铁、碳钢、不锈钢下阀体：铸铁、碳钢、不锈钢蝶板：不锈钢、碳钢完全包覆氟塑料蝶板轴：不锈钢阀座：PTFE、PCTFE、FEP、PFA 弹性条（垫）：SiO型圈：Viton 手柄：铸铁、铸铝合金五、AD71Fs(全衬)美标对夹衬氟塑料蝶阀部件列表1、阀体2、蝶圈3、蝶板4、四氟圈5、蝶形弹簧垫圈6、手柄定位板7、手柄公称通径Lmm DmmD1mmD2mmfmmbmmn-ФdmmHmmD0mm蜗轮装置气动装置电动装置DN NPS A B A B A B 50 2 43 152 120.5 92 3 16 4-19 132 264 45 120 125 94 162 187 65 21/2 46 178 139.5 105 3 18 4-19 155 290 45 120 165 108 162 187 80 3 46 190 152.5 127 3 19 4-19 160 290 45 120 185 128 162 187 100 4 52 229 190.5 157 3 24 8-19 164 290 45 120 185 128 162 187 125 5 56 254 216 186 3 24 8-22 190 290 45 120 210 137 162 187 150 6 56 279 241.5 216 3 26 8-22 215 320 66 150 224 160 162 187 200 8 60 343 298.5 270 3 29 8-22 273 85 170 295 182 409 513 250 10 68 406 362 324 4 31 12-25 325 85 170 382 228 409 513 300 12 78 483 432 381 4 32 12-25 360 106 205 382 228 409 513 350 14 78 533 476 413 4 35 12-29 430 106 205 440 262 409 513 400 16 102 597 540 470 4 37 16-29 475 130 240 585 332 409 513 450 18 114 635 578 533 4 40 16-32 525 155 240 585 332 409 513 500 20 127 699 635 584 4 43 20-23 565 169 306 585 332 409 513 600 24 154 813 749.5 692 5 48 20-25 630 198 324 642 380 409 563 750 30 165 887 846 813 5 45 44-23 675 220 335 702 438 409 563 900 36 200 1057 1009.7 972 5 53 44-26 805 241 365 702 438 409 563 1000 42 251 1226 1171.4 1130 5 59 48-29 995 241 356 1890 440 409 563 1200 48 276 1392 1335 1289 5 65 44-32 1170 241 356 1890 545。

DD973 对蝶阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的 闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山, 电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性 的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸 造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是 对质量和服务体系 的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

DD973 多层次金属硬密封对夹式蝶阀介绍一、DD973 对夹式多层次金属硬密封蝶阀主要技术参数公称通径 公称压力 DN PN 强度实验 试验压力 密封实验 气密封实验 适用介质 适用温度 50～1200 0.6 0.9 0.66 0.6 1.0 1.5 1.1 0.6 1.6 2.4 1.76 0.6 2.5 3.75 2.75 0.6 4.0 6.0 4.4 0.6水、蒸汽、油品、酸类腐蚀性等 碳钢：-29℃～425℃ 不锈钢：-40℃～600℃二、DD973 对夹式多层次金属硬密封蝶阀主要零件材质零件名称 阀体 蝶板 密封圈 阀杆 填料 材质 铸铁、铸钢、不锈钢、铬钼钢、合金钢 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 不锈钢、聚内脂、抗磨材料 2Cr13、1Cr13 不锈钢、铬钼钢 柔性石墨注：Dt-代表弹性密封结构。

三、DD973 对夹式多层次金属硬密封蝶阀主要外形和连接尺寸公称通径 结 构 长 产品名 称 mm inc h 度 （ 标 准 值） L Dt(3.6. 9) 73H -(6.10) C.P.R.V 系列对 夹式弹 性金属 硬密封 蝶阀 65 80 21/ 2 3 46 49 56 50 2 43 11 2 11 5 12 0 13 8 350 370 380 420 18 20 0 0 0 0 0 0 0 0 18 20 18 20 18 20 625 245 72 530 625 245 72 530 645 245 72 565 675 355 92 600 25 25 0 0 0 0 5 5 5 5 25 25 25 25 25 25 110 4-14 125 4-18 130 4-14 145 4-18 150 4-18 160 8-18 170 4-18 180 8-18 H H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d 外形尺寸（参考值） Dt373H Dt673H Dt973H 连接尺寸（标准值） PN0.6MPa PN1.0MPa100 4 125 564 16 460 18 20 715 355 92 640 25 25 200 8-18 210 8-184 150 6 200 8 250 10 300 12 350 14 400 16 450 18 500 20 600 24 700 28 800 32 900 36 100 0 120 0 40 48 70 71 76 83 92 17 5 20 8 24 3 28 3 31 0 0 0 0 0 0 0 0 0 0 555 605 680 800 835 915 9600 0 0 0 0 0 0 0 0 0 0 0 0 0 00 0 0 0 0 0 0 0 0 0 0 0 0 0 0 800 355 92 705 850 250 925 250 450 450 450 650 650 850 850 17 0 17 0 0 0 0 0 0 0 0 0 0 0 0 775 9450 0 0 0 0 0 0 5 5 6 6 6 5 5 55 5 5 5 5 5 5 4 4 0 0 0 3 3 3 225 8-18 240 8-22 280 8-18 295 8-22 335 395 445 495 550 600 705 810 920 12-1 8 12-2 2 12-2 2 16-2 2 16-2 2 20-2 2 20-2 6 24-2 6 24-3 0 0 0 3 350 400 460 515 565 620 725 840 950 12-2 2 12-2 2 16-2 2 16-2 6 20-2 6 20-2 6 20-3 0 24-3 0 24-3 3 3 6 927 28 27 28 27 2830 31 30 31 30 3138 42 103 5 0 0 0 0 5 5 0 5 5 0 38 42 107 45 47 119 48 49 12522 107 30 31 0 0 0 5 5 5 4 0 5 0 0 22 114 30 31 22 121 30 31 28 133 57 71 28 141 57 71 38 160 65 81 38 184 65 8110 34 2 4 7 4 5 0 3 6 4 11 3812 41 102 48 49 129 0 5 5 0 5 5 5 15 47 122 48 49 145 16 55 135 64 66 15819 64 147 64 66 170 125 38 204 65 81 0 0 0 020 71 154 75 86 196 125 38 225 78 86 102 24-3 105 28-3 0 0 0 0 0 0 21 77 179 85 90 201 125 38 238 78 86 112 28-3 116 28-3 25 89 196 85 90 225 125 38 264 78 86 134 32-3 138 32-3公称通径结 构 长 度外形尺寸（参考值） Dt373H Dt673H Dt973H连接尺寸（标准值） PN1.6MPa PN2.5MPa产品名 称 mm inc h（ 标 准 值） LHH1A1 B1 H2A2B2 H3A3 B3 D1Z-dD1Z-d50 65 802 21/ 2 343 46 49 56 64 70 71 76 83 9211 2 11 5 12 0 13 8 16 4 17 5 20 8 24 3 28 3 31 0 0 0 0 0 0 0 0 0 0350 370 380 420 460 555 605 680 825 900 98018 20 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 18 20 18 20 18 20 18 20 27 28 27 28 27 28625 245 72 530 625 245 72 530 645 245 72 565 675 355 92 600 715 355 92 640 800 355 92 705 850 250 925 250 450 450 450 650 650 850 850 17 0 17 0 0 0 0 0 0 0 0 0 0 0 0 775 94525 25 0 0 0 0 0 0 0 0 0 0 0 5 5 6 6 6 5 5 5 5 5 5 5 5 5 5 5 5 5 5 4 4 0 0 0 3 3 3 25 25 25 25 25 25 25 25 30 31 30 31 30 31125 4-14 125 4-18 145 4-14 145 8-18 160 8-18 160 8-18 180 8-18 190 8-22 210 8-18 220 8-26 240 8-22 250 8-26 295 355 410 470 525 585 650 770 840 950 12-2 2 12-2 6 12-2 6 16-2 6 16-3 0 20-3 0 20-3 3 20-3 6 24-3 6 24-3 9 9 2 8 310 370 430 490 550 600 660 770 875 990 12-2 6 12-3 0 16-3 0 16-3 3 16-3 6 20-3 6 20-3 6 20-3 9 24-4 2 24-4 8 8 6 6100 4 125 5 150 6 200 8 Dt(3.6. 9) 73H -(16、 25) C.P.R.V 系列对 夹式弹 性金属 硬密封 蝶阀 450 18 500 20 600 24 700 28 800 32 900 36 100 0 120 0 40 48 300 12 350 14 400 16 250 1038 42 103 5 0 0 0 0 5 5 0 5 5 0 38 42 107 45 47 11922 107 30 31 0 0 0 5 5 5 4 0 5 0 0 22 114 30 31 22 121 30 31 28 133 57 71 28 141 57 71 38 160 65 81 38 184 65 8110 34 2 4 7 4 5 0 3 6 411 38 103 48 49 125 0 5 0 5 5 5 5 5 12 41 110 48 49 129 15 47 131 48 49 145 16 55 143 64 66 15819 64 160 64 66 170 125 38 204 65 81 0 0 0 020 71 174 75 86 186 125 38 225 78 86 105 28-3 109 28-4 0 0 0 0 0 0 21 77 188 85 90 201 125 38 238 78 86 117 28-4 121 28-5 25 89 210 85 90 225 125 38 264 78 86 139 32-4 142 32-5用户注意：表中 H1、H2、H3 尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。

气动对夹式弹性硬密封蝶阀价格-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、DT673气动对夹式弹性硬密封蝶阀介绍二、DT673气动对夹式弹性硬密封蝶阀主要技术参数公称通径DN 50～1200公称压力PN 0.6 1.0 1.6 2.5 4.0试验压力强度实验0.9 1.5 2.4 3.75 6.0 密封实验0.66 1.1 1.76 2.75 4.4 气密封实验0.6 0.6 0.6 0.6 0.6适用介质水、蒸汽、油品、酸类腐蚀性等适用温度碳钢：-29℃～ 425℃不锈钢：-40℃～600℃三、DT673气动对夹式弹性硬密封蝶阀主要零件材质零件名称材质阀体铸铁、铸钢、不锈钢、铬钼钢、合金钢蝶板铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢密封圈不锈钢、聚内脂、抗磨材料阀杆2Cr13、1Cr13不锈钢、铬钼钢填料柔性石墨注：Dt-代表弹性密封结构。

四、DT673气动对夹式弹性硬密封蝶阀主要外形和连接尺寸产品名称公称通径结构长度（标准值）L外形尺寸（参考值）连接尺寸（标准值）HDt373H Dt673H Dt973H PN0.6MPa PN1.0MPa mminchH1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-dDt(3.6.9)73H-(6.10)C .P.R.V气动对夹式弹性硬密封蝶阀50 2 431123501820625 245 72 530252551104-141254-18 6521/2461153701820625 245 72 530252551304-141454-18 80 3 49123801820645 245 72 565252551504-181608-18 100 4 561384201820675 355 92 600252551704-181808-18 125 5 641644601820715 355 92 640252552008-182108-18 150 6 701755552728800 355 92 705303152258-182408-22 200 8 712086052728850 25017775303152808-182958-22 250 10 762436802728925 250179453031533512-1835012-22 300 12 8328380038421035450221073031539512-2240012-22 350 14 92318353842107450221143031544512-2246016-22 400 16102349154547119450221213031549516-2251516-26 450 1811438960484912565028133557571455016-2256520-26 500 2012741102484912965028141557571460020-2262020-26 600 24154471225484914558503816056568170520-2672520-30700 28165551355646615858503818446568181024-2684024-30800 3219641476466170125382046568192024-3095024-33900 362037115457586196512538225578586310224-3010528-33100 0 40216771795859020151253823878586311228-3011628-36120 0 4825489196585902251253826478586313432-3313832-39产品名称公称通径结构长度（标准值）L外形尺寸（参考值）连接尺寸（标准值）HDt373H Dt673H Dt973H PN1.6MPa PN2.5MPa mm inch H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-dDt(3.6.9)73H-(16、25)C.P.R.V系列对夹式弹性金属硬密封蝶阀50 2 43 112 350 180 200 625 245 72 530 250 255 125 4-14 125 4-18 65 21/2 46 115 370 180 200 625 245 72 530 250 255 145 4-14 145 8-18 80 3 49 120 380 180 200 645 245 72 565 250 255 160 8-18 160 8-18 100 4 56 138 420 180 200 675 355 92 600 250 255 180 8-18 190 8-22 125 5 64 164 460 180 200 715 355 92 640 250 255 210 8-18 220 8-26 150 6 70 175 555 270 280 800 355 92 705 300 315 240 8-22 250 8-26 200 8 71 208 605 270 280 850 250 170 775 300 315 295 12-22 310 12-26 250 10 76 243 680 270 280 925 250 170 945 300 315 355 12-26 370 12-30 300 12 83 283 825 380 420 1035 450 220 1070 300 315 410 12-26 430 16-30 350 14 92 310 900 380 420 1070 450 220 1140 300 315 470 16-26 490 16-33 400 16 102 340 980 450 470 1190 450 220 1210 300 315 525 16-30 550 16-36 450 18 114 380 1030 480 490 1250 650 280 1335 575 714 585 20-30 600 20-36 500 20 127 410 1105 480 490 1290 650 280 1415 575 714 650 20-33 660 20-36 600 24 154 470 1310 480 490 1455 850 380 1605 656 810 770 20-36 770 20-39 700 28 165 550 1435 640 660 1585 850 380 1844 656 810 840 24-36 875 24-42 800 32 190 640 1605 640 660 1700 1250 380 2040 656 810 950 24-39 990 24-48 900 36 203 710 1745 750 860 1865 1250 380 2255 785 863 1050 28-39 1090 28-48 1000 40 216 770 1885 850 900 2015 1250 380 2380 785 863 1170 28-42 1210 28-56 1200 48 254 890 2105 850 900 2250 1250 380 2640 785 863 1390 32-48 1420 32-56用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。

G941W电动隔膜阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

G941W(无衬里)、G941J(衬胶)电动隔膜阀介绍部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮设计与制造：GB122239结构长度：GB12221、JB1688法兰连接尺寸：GB4216、JB78一、G941W(无衬里)、G941J(衬胶)电动隔膜阀用途用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。

适用温度：≤85℃、≤100℃、≤120℃、≤150℃（按照衬里和隔膜材料）压力等级：PN0.6、1.0、1.6二、G941W(无衬里)、G941J(衬胶)电动隔膜阀材料阀体：铸铁、球墨铸铁、碳钢、不锈钢阀盖：铸铁、球墨铸铁、碳钢、不锈钢衬里：无衬里、橡胶隔膜：橡胶阀瓣：铸铁、碳钢阀杆：碳钢电动装置：组合件三、G941W(无衬里)、G941J(衬胶)电动隔膜阀测试衬里层：电火花检测试验与检验按GB/T13297标准公称压力：PN（Mpa）阀体：PN×1.5密封：PN×1.1四、G941W(无衬里)、G941J(衬胶)电动隔膜阀主要尺寸及重量DN mm 公称压力MPa工作压力MPaL（mm）D（mm）D1（mm）n-φd（mm）f（mm）h（mm）型号输出力矩启闭时间质量150. 60.612595 654-14220135105754-14225145115854-1424445Z5-18/16501740321614104-182457Z5-18/1650242401815114-183466Z5-18/1650144550211651254-18348Z10-18/165025065251851454-183517Z10-18/16152860803020164-183539Z10-36/2510167010 03522188-183576Z10-36/2510178012 54025218-183634Z15-18/25153210415 046285248-22366Z15-18/251553125200.457342958-22486Z20-18/2520531825 0683953512-224Z20-18/2520532830 0794454012-2241003Z20-18/25304543435 0905054616-224ZD30-36a304540 0100056551516-254。

电动阀门哪家是专业生产的
问：电动阀门哪家是专业生产的？
答：阀门是阀门，电动头是电动头，都有专业的厂家一般阀门厂家都不产电动头，一般的阀门都可以装电动头，所以专业电动阀门生产商都是比较有实力的！
电动阀简单地说就是用电动执行器.控制阀门,从而实现阀门的开和关。

其可分为上下两部分，上半部分为电动执行器，下半部分为阀门。

优点：对液体介质和大管径气体效果好，不受气候影响。

不受空压气的压力影响。

缺点：成本高、在潮湿环境不好。

日常电动阀门维护保养
1、电动阀门应存干燥通风的室内，通路两端须堵塞。

2、长期存放的电动阀门应定期检查，清除污物，并在加工面上涂防锈油。

3、安装后，应定期进行检查，主要检查项目：
(1)密封面磨损情况。

(2)阀杆和阀杆螺母的梯形螺纹磨损情况。

(3)填料是否过时失效，如有损坏应及时更换。

(4)电动阀门检修装配后，应进行密封性能试验。

运行中的电动阀门，各种阀件应齐全、完好。

法兰螺纹和支架上的螺栓不可缺少，螺纹应完好无损，不允许有松动现象。

手轮上的紧固螺母，如发现松动应及时拧紧，以免磨损连接处或丢失手轮和铭牌。

手轮如有丢失，不允许用活扳手代替，应及时配齐。

填料压盖不允许歪斜或无预紧间隙。

对容易受到雨雪、灰尘、风沙等污物沾染的环境中的电动阀门，其阀杆要安装保护罩。

电动阀门上的标尺应保持完整、准确、清晰。

电动阀门的铅封、盖帽、气动附件等应齐全完好。

保温夹套应无凹陷、裂纹。

不允许在运行中的电动阀门上敲打、站人或支承重物;特别是非金属电动阀门和铸铁电动阀门，更要禁止。

RQ347球阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、RQ347固定式球阀简介固定式球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。

通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。

为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的电动球阀。

一、RQ347固定式球阀主要零件及材质材质零件名称GB ASTM阀体WCB A216-WCB弹簧60Si2Mn AISI 9260密封圈PTFE PTFE球体1Cr18Ni9Ti SS 304键45 AISI C 1045填料PTFE PTFE阀杆1Cr13 A276-410填料压盖WCB A216-WCB支架WCB A216-WCB压套25 A105“ 0”型密封圈橡胶 Rubber 橡胶 Rubber滑动轴承PTFE ＆stainless steel PTFE ＆stainless steel 螺柱35CrMoA A193-B7螺母35 A194-2H阀座25 A105垫片橡胶 Rubber Viton螺钉35 A193-B7固定轴1Cr13 A276-410底盖25 A105排污螺塞25 A105阀盖WCB A216-WCB二、RQ347固定式球阀技术规范设计依据GB系列 GB API系列 API设计标准GB/T12237 API6D ANSI B16.34法兰连接结构长度GB/T12221 API6D ANSI B16.10结构长度（焊接）GB/T15188.1 API6D ANSI B16.10连接法兰GB/T9113JB/T79HG20592ANSI B16.5、B16.47对焊端GB/T12224 ANSI B16.25试验和检验GB/T9092 AP16D API598三、RQ347固定式球阀试验压力压力等级试验压力 (MPa)公称压力 (PN) 磅级 (class) 壳体试验密封试验1.O - 1.5 1.11.6 -2.5 1.762.5 -3.8 2.754.0 - 6.0 4.46.4 - 9.67.04- 150 3.0 2.2- 300 7.6 5.6- 600 15.0 11.0- 1Ok 2.4 1.5- 20k 5.8 4.0。
