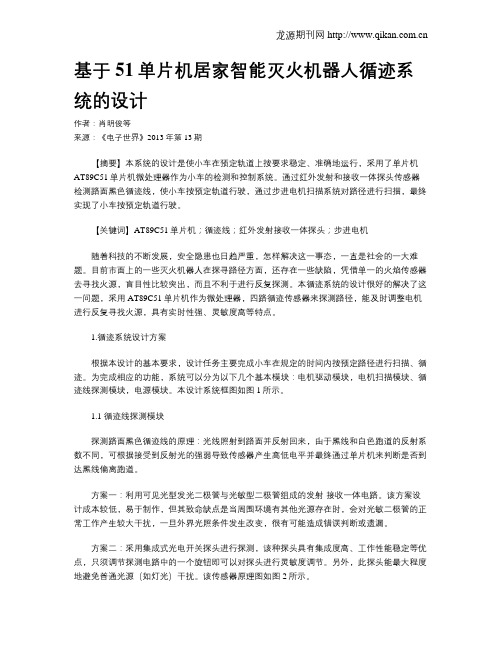

基于51单片机居家智能灭火机器人循迹系统的设计作者：肖明俊等来源：《电子世界》2013年第13期【摘要】本系统的设计是使小车在预定轨道上按要求稳定、准确地运行，采用了单片机AT89C51单片机微处理器作为小车的检测和控制系统。
通过红外发射和接收一体探头传感器检测路面黑色循迹线，使小车按预定轨道行驶，通过步进电机扫描系统对路径进行扫描，最终实现了小车按预定轨道行驶。
【关键词】AT89C51单片机；循迹线；红外发射接收一体探头；步进电机随着科技的不断发展，安全隐患也日趋严重，怎样解决这一事态，一直是社会的一大难题。
目前市面上的一些灭火机器人在探寻路径方面，还存在一些缺陷，凭借单一的火焰传感器去寻找火源，盲目性比较突出，而且不利于进行反复探测。
本循迹系统的设计很好的解决了这一问题，采用AT89C51单片机作为微处理器，四路循迹传感器来探测路径，能及时调整电机进行反复寻找火源，具有实时性强、灵敏度高等特点。
1.循迹系统设计方案根据本设计的基本要求，设计任务主要完成小车在规定的时间内按预定路径进行扫描、循迹。
为完成相应的功能，系统可以分为以下几个基本模块：电机驱动模块，电机扫描模块、循迹线探测模块，电源模块。
本设计系统框图如图1所示。
1.1 循迹线探测模块探测路面黑色循迹线的原理：光线照射到路面并反射回来，由于黑线和白色跑道的反射系数不同，可根据接受到反射光的强弱导致传感器产生高低电平并最终通过单片机来判断是否到达黑线偏离跑道。
方案一：利用可见光型发光二极管与光敏型二极管组成的发射-接收一体电路。
该方案设计成本较低，易于制作，但其致命缺点是当周围环境有其他光源存在时，会对光敏二极管的正常工作产生较大干扰，一旦外界光照条件发生改变，很有可能造成错误判断或遗漏。
方案二：采用集成式光电开关探头进行探测，该种探头具有集成度高、工作性能稳定等优点，只须调节探测电路中的一个旋钮即可以对探头进行灵敏度调节。
另外，此探头能最大程度地避免普通光源（如灯光）干扰。
计算器（Calculator）是微型电子计算机的一种特殊类型。
它与一般通用计算机的主要区别在于程序输入方式的不同。
计算器的程序一般都已经固定，只需按键输入数据和运算符号就会得出结果，很容易就能掌握。
而一般计算机的程序可以根据需要随时改动，或重新输入新的程序。
简易计算器主要用于加减乘除；科学计算器，又增添了初等函数运算（有的还带有数据总加、求平均值等统计运算）。
现代电子计算器首次问世是1963年。
那时的计算器是台式的，在美国波士顿的电子博览会上展出过。
与计算机相比，它小巧玲珑，计算迅捷，一般问题不必事先编写复杂的程序。
随着微电子技术的不断发展，微处理器芯片的集成程度越来越高，单片机已可以在一块芯片上同时集成CPU、存储器、定时器／计数器、并行和串行接口、看门狗、前置放大器、A／D转换器、D／A转换器等多种电路，这就很容易将计算机技术与测量控制技术结合，组成智能化测量控制系统。
这种技术促使机器人技术也有了突飞猛进的发展，目前人们已经完全可以设计并制造出具有某些特殊功能的简易智能机器人。
随着社会需求，计算器也从原有单一的数字加减计算演变为复杂的多种运算。
现在不在单一的在某一方面而是涉及到生活的方方面面.由于我对知识掌握的不够熟练，重点不够清楚，导致在重点与非重点处花费的时间不成比例，进度缓慢，这是设计没能全部完成的部分原因。
目前只做到按键与显示的结合（即在显示器上可以显示数字键还有命令键+-*/ =清零）；加法子程序已经编写成功并严整无误，但在整体调试中未能圆满实现，本部分正在调试中。
等调试成功后，其它运算子程序的问题将迎刃而解。
引言 (1)目录 (2)1.简易计算器的设计方案 (3)1.1硬件部分设计方案 (3)1.2软件部分设计 (3)1.3 硬件设计原理图 (4)2. 简易计算器部分电路设计 (5)2.1 AT89C51常用指令 (5)2.2 显示及显示接口 (11)2.3 键盘、液晶显示的组合接口 (15)2.4 算术逻辑运算处理 (18)3.总设计电路及调试 (19)致谢 (21)参考文献 (22)1.简易计算器的设计方案1.1硬件部分设计方案1 单片机部分单片机以AT89C51来做为核心元器件。
AT89C51单片机频率计的设计摘要基于在电子领域内,频率是一种最基本的参数,并与其他许多电参量的测量方案和测量结果都有着十分密切的关系。
由于频率信号抗干扰能力强、易于传输，可以获得较高的测量精度。
因此,频率的测量就显得尤为重要，测频方法的研究越来越受到重视。
频率计作为测量仪器的一种，常称为电子计数器，它的基本功能是测量信号的频率和周期频率计的应用范围很广,它不仅应用于一般的简单仪器测量,而且还广泛应用于教学、科研、高精度仪器测量、工业控制等其它领域。
随着微电子技术和计算机技术的迅速发展，特别是单片机的出现和发展，使传统的电子侧量仪器在原理、功能、精度及自动化水平等方面都发生了巨大的变化，形成一种完全突破传统概念的新一代侧量仪器。
频率计广泛采用了高速集成电路和大规模集成电路，使仪器在小型化、耗电、可靠性等方面都发生了重大的变化。
目前,市场上有各种多功能、高精度、高频率的数字频率计,但价格不菲。
为适应实际工作的需要,本次设计给出了一种较小规模和单片机(AT89C51)相结合的频率计的设计方案,不但切实可行,而且体积小、设计简单、成本低、精度高、可测频带宽，大大降低了设计成本和实现复杂度。
频率计的硬件电路是用Ptotues绘图软件绘制而成，软件部分的单片机控制程序，是以KeilC做为开发工具用汇编语言编写而成，而频率计的实现则是选用Ptotues仿真软件来进行模拟和测试。
关键词：单片机；AT89C51；频率计；汇编语言选题的目的意义数字频率计的主要功能是测量周期信号的频率。
其基本原理就是用闸门计数的方式测量脉冲个数。
频率是单位时间（ 1s ）内信号发生周期变化的次数。
如果我们能在给定的 1s 时间内对信号波形计数，并将计数结果显示出来，就能读取被测信号的频率。
数字频率计首先必须获得相对稳定与准确的时间，同时将被测信号转换成幅度与波形均能被数字电路识别的脉冲信号，然后通过计数器计算这一段时间间隔内的脉冲个数，将其换算后显示出来。
单片机应用——智能循迹小车设计智能循迹小车是一种基于单片机技术的智能机器人，它可以自动跟随线路进行行驶，具有很高的应用价值，被广泛地应用在工业控制和家庭娱乐等领域。
本次智能循迹小车的设计采用的是AT89C51单片机，通过巧妙的编程和外接传感器的配合来实现小车的自动识别和跟踪线路的功能。
下面我们来具体阐述一下智能循迹小车的设计过程。
一、硬件设计智能循迹小车的硬件系统包括电机驱动电路、传感器电路、控制板电路、电源电路等几个部分。
其中，电机驱动电路是实现小车行驶的关键，它通过外接减速电机来带动小车的轮子，从而实现前进、后退、转弯等基本动作。
传感器电路则用来检测小车当前所处的位置和前方的路况，从而将这些信息传递给单片机进行处理。
控制板电路是整个硬件系统的核心部分，它包括AT89C51单片机、EEPROM存储器、逻辑电路等。
其中，AT89C51单片机是控制整个系统的“大脑”，它通过编写相应的程序来实现小车的跟踪功能。
EEPROM存储器则用来保存程序和数据，以便实现数据的长期存储。
逻辑电路则用来实现各个硬件组件之间的协调工作，从而保证整个系统的正常运转。
二、软件设计软件设计是智能循迹小车系统中最为关键的一环，它直接决定了小车的行驶效果。
为了实现小车的自动跟踪功能，我们采用了双路反馈控制系统，并在此基础上进行了进一步优化和改进。
具体来说，我们先使用PID算法对传感器采集到的数据进行处理，得到当前位置和偏差值。
然后再通过控制电机的转速和方向，使小车能够自动跟随线路前进。
三、应用价值智能循迹小车是一种非常实用的机器人，它具有很高的应用价值。
例如，在农业生产中，可以利用智能循迹小车来进行田间作业，大大提高工作效率和质量；在家庭娱乐方面，智能循迹小车可以作为一种智能玩具，为人们带来更加丰富的娱乐体验。
四、总结通过本次智能循迹小车的设计，我们不仅深入了解了单片机及传感器的原理和应用，而且具备了一定的硬件和软件开发能力。
基于AT89C51单片机设计的简易智能机器人的设计
字体：[ 大中小 ] 2007-04-19
关键词：AT89C51
引言
随着微电子技术的不断发展，微处理器芯片的集成程度越来越高，单片机已可以在一块芯片上同时集成CPU、存储器、定时器／计数器、并行和串行接口、看门狗、前置放大器、A／D转换器、D／A转换器等多种电路，这就很容易将计算机技术与测量控制技术结合，组成智能化测量控制系统。
这种技术促使机器人技术也有了突飞猛进的发展，目前人们已经完全可以设计并制造出具有某些特殊功能的简易智能机器人。
1 设计思想与总体方案
1.1 简易智能机器人的设计思想
本机器人能在任意区域内沿引导线行走，自动绕障，在有光源引导的条件下能沿光源行走。
同时，能检测埋在地下的金属片，发出声光指示信息，并能实时存储、显示检测到的断点数目以及各断点至起跑线间的距离，最后能停在指定地点，显示出整个运行过程的时间。
1.2 总体设计方案和框图
本设计以AT89C5l单片机作为检测和控制核心。
采用红外光电传感器检测路面黑线及障碍物，使用金属传感器检测路面下金属铁片，应用光电码盘测距，用光敏电阻检测、判断车库位置，利用PWM(脉宽调制)技术动态控制电动机的转动方向和转速。
通过软件编程实现机器人行进、绕障、停止的精确控制以及检测数据的存储、显示。
通过对电路的优化组合，可以最大限度地利用51单片机的全部资源。
P0口用于数码管显示，P1口用于电动机的PWM驱动控制，P2，P3口用于传感器的数据采集与中断控制。
这样做的优点是：充分利用了单片机的内部资源，降低了总体设计的成本。
该方案总体方案见图1。
2 系统的硬件组成及设计原理
此系统的硬件部分由单片机单元、传感器单元、电源单元、声光报警单元、键盘输入单元、电机控制单元和显示单元组成，如图2所示。
AT89C51
2．1 单片机单元
本系统采用AT89C51单片机作为中央处理器。
其主要任务是扫描键盘输入的信号启动机器人，在机器人行走过程中不断读取传感器采集到的数据，将得到的数据进行处理后，根据不同的情况产生占空比不同的PWM脉冲来控制电机，同时将相关数据送显示单元动态显示，产生声光报警信号。
其中，P0用于数码管动态显示，P1．0一P1．5控制2个电机，P1．6、P1．7为独立式键盘接口，P2接传感器，P3．2接计里程的光电码盘，P3．7接声光报警单元，P3．4、P3．5、P3．6接用于显示断点数目的发光二极管。
2．2 电机控制单元
本机器人采用了双电机双轮驱动的小车作为其底座。
2个电机分别独立控制其左右两边的车轮，靠两边电机的转速的不同来实现转弯功能，还可让其原地转弯，便于控制。
而传统的小车是靠动力电机和转向电机驱动，转弯角度难以控制，不便于使用。
电机控制电路采用大功率对管BDl39、BDl40组成的H型驱动电路，通过单片机产生占空比不同的PWM脉冲，精确调整电机的转速。
这种电路由于工作在晶体管饱和或截止状态，避免了在线性放大区工作时晶体管的管耗，可以最大限度地提高效率；H型电路保证了可以简单地实现电机转速和方向的控制；电子开关的速度和稳定性也完全可满足需要，整套驱动电路是一种被广泛采用的电机驱动技术。
电路见图3。
2．3 传感器单元
整个机器人共采用了9个传感器，分布在整个机器人的不同部位，相互配合起不同的作用，见图4。
图4中各传感器说明如下：
传感器1置于机器人正前方朝下的金属探测传感器，用于探测金属。
传感器2置于机器人正前方朝前的超声波传感器，用于检测障碍物。
超声波来源于555产生40 kHz的方波信号，经超声波发射头发出。
发射头不断发出信号，当遇到障碍物时，信号会被反射回来，从而接收头会接受到信号，将信号送入单片机进行相应的判断和处理。
传感器3置于机器人正前方朝下的红外光电传感器，用于检测停止线。
红外发射管发出信号，经不同的反射介质反射，根据红外接收管是否接收到信号做出相应的判断。
传感器4、5置于机器人底座下方朝下的红外光电传感器，用于检测地面的引导线，原理同传感器3。
传感器6、7置于机器人正前方朝前的光敏电阻传感器，用于寻找光源。
当机器人前方有光源照射时，光敏电阻的大小将会改变，将2个传感器的改变量进行比较处理后送入单片机，单片机将会产生相应的调整信号，使机器人朝光强的方向行走。
传感器8置于机器人后方两侧朝外的超声波传感器，用于在机器人遇到障碍物时的转弯处理，判断机器人是否完全绕开障碍物，原理同传感器2。
传感器9置于机器人正后方的光电码盘，用于计里程，借助于鼠标原理，选用直径为2．6 cm 的塑料小轮自制光电码盘，经过打磨使其周长为8 cm，再在该小轮上打等距离的8个孔，如图5所示。
最小测距精度可达到1 cm，足以满足要求，两侧装上光电传感器，将其安装在车尾，使之与车的行驶同步。
就实际情况自制出来的各个孔之间的距离无法精确相等，但经过具体测量该光电码盘，能保证行驶50 cm产生50个脉冲，于是采用其作为计算距离的基准单位。
在直道区，可由该电路产生的脉冲数，计算出铁片中心线至起跑线间的距离。
此外，为了清楚直观地观察到各传感器的工作状态，电路中还专门为每个传感器设计了工作指示灯，实时显示每个传感器的工作状态
2．4 键盘输入单元
键盘输入单元采用独立式键盘，由2个按键组成，其中一个为启动键，另一个为显示切换键，当机器人行走完全程后，按下该键，将显示整个行走过程的时间。
2．5 显示单元
显示单元由2个7段数码管组成，为了减少整个系统的功耗，采用了由单片机软件译码，动态显示，实时显示每个断点到起点的距离以及整个运行过程的时间。
2．6 声光报警单元
用555作为振荡源，用单片机触发振荡源驱动电磁讯响器作为声音指示器和1只发光二极管作为光指示装置，从而组成声光报警单元。
2．7 电源单元
本系统采用2套电源分别对电机和控制电路进行单独供电。
系统控制电路采用经7805稳压后的输出供电(5V)，电机则采用4节AA电池来供电。
3 系统的软件设计
该系统配套的软件程序采用模块结构，由C语言编写完成。
主要由初始化程序、偏道调整程序、偏离光源调整程序、声光指示子程序、读传感器状态、显示程序、定时器0的中断服务程序、定时器1的中断服务程序、外部中断0的服务程序、停车处理等模块组成。
系统的主体流程如图6所示。
4 结束语
该机器人在认为设定的跑道上经过多次实验，达到了预期的效果，但是其智能化程度还远远不够。
随着人工智能和神经网络技术的不断研究和深入，智能机器人的发展前景将会越来越广阔。
