HRS-150数显洛氏硬度计使用说明

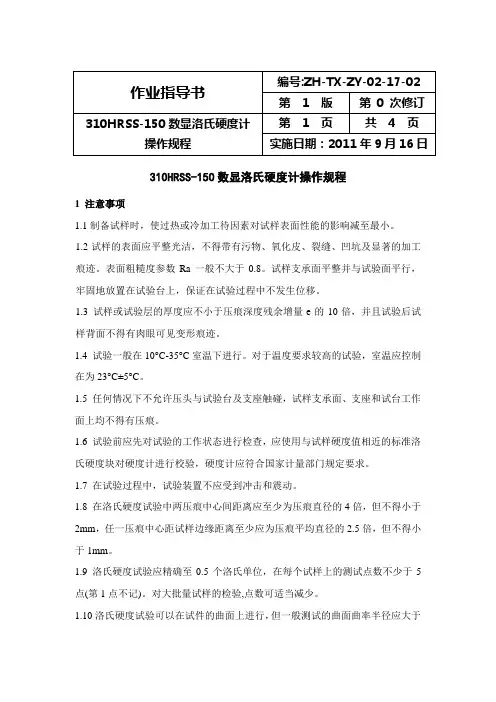

作业指导书编号:ZH-TX-ZY-02-17-02第 1 版第 0 次修订310HRSS-150数显洛氏硬度计操作规程第 1 页共 4 页实施日期：2011年9月16日310HRSS-150数显洛氏硬度计操作规程1 注意事项1.1制备试样时，使过热或冷加工待因素对试样表面性能的影响减至最小。

1.2试样的表面应平整光洁，不得带有污物、氧化皮、裂缝、凹坑及显著的加工痕迹。

表面粗糙度参数Ra一般不大于0.8。

试样支承面平整并与试验面平行，牢固地放置在试验台上，保证在试验过程中不发生位移。

1.3 试样或试验层的厚度应不小于压痕深度残余增量e的10倍，并且试验后试样背面不得有肉眼可见变形痕迹。

1.4 试验一般在10°C-35°C室温下进行。

对于温度要求较高的试验，室温应控制在为23°C±5°C。

1.5 任何情况下不允许压头与试验台及支座触碰，试样支承面、支座和试台工作面上均不得有压痕。

1.6 试验前应先对试验的工作状态进行检查，应使用与试样硬度值相近的标准洛氏硬度块对硬度计进行校验，硬度计应符合国家计量部门规定要求。

1.7 在试验过程中，试验装置不应受到冲击和震动。

1.8 在洛氏硬度试验中两压痕中心间距离应至少为压痕直径的4倍，但不得小于2mm，任一压痕中心距试样边缘距离至少应为压痕平均直径的2.5倍，但不得小于1mm。

1.9 洛氏硬度试验应精确至0.5个洛氏单位，在每个试样上的测试点数不少于5点(第1点不记)。

对大批量试样的检验,点数可适当减少。

1.10洛氏硬度试验可以在试件的曲面上进行，但一般测试的曲面曲率半径应大于15mm，若曲率半径小于15mm时，被测试件的硬度值要进行修正，修正值均为作业指导书编号:ZH-TX-ZY-02-17-02第 1 版第 0 次修订310HRSS-150数显洛氏硬度计操作规程第 2 页共 4 页实施日期：2011年9月16日正值。

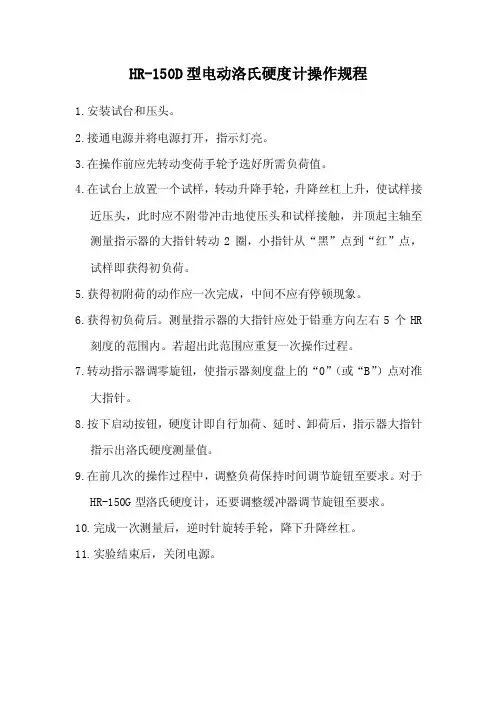

HR-150D型电动洛氏硬度计操作规程
1.安装试台和压头。

2.接通电源并将电源打开，指示灯亮。

3.在操作前应先转动变荷手轮予选好所需负荷值。

4.在试台上放置一个试样，转动升降手轮，升降丝杠上升，使试样接
近压头，此时应不附带冲击地使压头和试样接触，并顶起主轴至测量指示器的大指针转动2圈，小指针从“黑”点到“红”点，试样即获得初负荷。

5.获得初附荷的动作应一次完成，中间不应有停顿现象。

6.获得初负荷后。

测量指示器的大指针应处于铅垂方向左右5个HR
刻度的范围内。

若超出此范围应重复一次操作过程。

7.转动指示器调零旋钮，使指示器刻度盘上的“0”（或“B”）点对准
大指针。

8.按下启动按钮，硬度计即自行加荷、延时、卸荷后，指示器大指针
指示出洛氏硬度测量值。

9.在前几次的操作过程中，调整负荷保持时间调节旋钮至要求。

对于
HR-150G型洛氏硬度计，还要调整缓冲器调节旋钮至要求。

10.完成一次测量后，逆时针旋转手轮，降下升降丝杠。

11.实验结束后，关闭电源。

洛氏硬度计操作规程作业指导书1范围适用于对HR－150D型洛氏硬度计的操作和维护。

规定了洛氏硬度计使用的适用范围、操作步骤和维护方法、作业过程注意事项等。

2操作前核查2.1对设备的有效证书进行核查，确认在有效期内。

2.2检查试验房间，确认硬度计安装在室温为20±10℃、无震动、无腐蚀性气体的环境中。

2.3对试验机进行核查确认试验机外观完好，试验机上无影响检测质量和安全的非检测样品。

3 操作程序3.1试验前的准备工作3.1.1 试件的准备试件的厚度应不小于10倍印痕的深度。

被试表面必须精细制备使其平坦，不得带有油脂、氧化皮、裂缝、显著加工痕迹、凹坑以及其它污物。

否则必须清理干净，但应注意勿因清理而导致试件发生局部退火，试件的支承面应清洁无污物附着。

3.1.2试台的挑选及安装试台必须保证试件稳妥地置于其上，并使被试表面与主轴压头垂直，台面应清洁而无污物附着。

根据试件的形状及尺寸选用合适的试台。

3.1.3总负荷的选择及变换根据硬度试验的需要选择总负荷。

转动手轮（6）可以得到150、100、60kg三种负荷。

在实验中不可变换负荷，以免损坏压头。

3.1.4压头的安装在安装前压头应清理干净，不得沾有任何油污、尘埃或其它污物。

将压头的φ6.35外园插入主轴孔并使其肩面与主轴端面紧贴后，拧动主轴右側的M3螺钉轴将压头固定，但不能将压头顶的太紧，只要保证压头不掉落即可，同时还要确保螺钉轴顶在压头的φ6.35外园的小平面上，使压头得到可靠的定位。

3.2试验程序3.2.1闭合开关（12），使电源接通。

同时开关（13）处于“自动”位置上。

3.2.2将试件稳妥安置在工作台上，注意使试件与台面贴紧，然后旋转手轮使试件上升至指示器的小指针指于红点。

此时大指针应垂直向上指向标记B 与C处，其偏移不得超过±5分度格，否则应另选一点进行。

3.2.3转动旋钮（10）使标记B（或C）正好对准大指针。

3.2.4使用按钮(11),既可自行完成加主负荷、保留负荷、卸除负荷等工作。

洛氏硬度计操作规程This model paper was revised by the Standardization Office on December 10, 2020洛氏硬度计操作规程1 总则目的：为了规范洛氏硬度计的操作，特制订本规程。

适用范围：本规程适用于HR—150A型洛氏硬度计对金属材料进行硬度测试的相关操作，其他硬度计的操作可参照本操作规程，编制相应的专用操作规程。

2 使用前准备确认测试设备部件齐全。

确认测试现场和被测试样条件符合测试要求。

3 操作方法选择试验力总试验力有三级，分别是试验A标尺的(60kgf).试验B标尺的(100kgf)。

及试验C标尺的(150kgf)。

见表1表1试验时应根据标尺选择试验力。

转动机身右侧上部手轮便可获得不同的试验力。

在试验力变换时应将机身右侧下部的大手柄置于卸荷位置。

调整主试验力的加荷速度：主试验力的施加速度视材料硬度的不同可在（2-8）秒内调整。

调整时将欲试的试样置于试台上，转动升降手轮至小指针位于红色标记（3mm），大指针位于零位±5HR。

拉动机身右侧下部的小手柄施加主试验力，观察大指针从开始转动到停止的时间，此时间为加荷速度。

如不符要求，可转动锁紧阀进行调整，直至达到要求为止。

校验硬度：试验前应使用与试样硬度相近的标准洛氏硬度块对硬度计进行校验。

校验后硬度计示值误差符合《JJG112-2003金属洛氏硬度计（A B C D E F G H K N T标尺）检定规程》，方可进行硬度试验。

硬度试验：将试样放在试台上，选择试验部位。

转动升降手轮，上升试台使压头与试件接触，继续转动升降手轮至指示表小指针位于红色标记，大指针位于零点位置附近（允许误差±5HR）。

转动指示表外壳，使表盘零点与大指针重合。

拉动机身右侧下部的小手柄施加主试验力，按试样要求保持规定试验时间后，推动机身右侧下部的大手柄在2秒时间内平稳卸除主试验力，然后迅速从相应的标尺上读出硬度值。

洛氏硬度计操作规程
《洛氏硬度计操作规程》
一、操作准备
1. 将洛氏硬度计放置在平稳的桌面上，确保仪器稳定。

2. 打开洛氏硬度计的电源开关，待仪器预热完成。

3. 准备好待测样品，并确保表面光洁，无明显瑕疵。

二、校准
1. 使用标准块对洛氏硬度计进行校准。

根据仪器说明书进行操作，确保仪器的准确度。

2. 检查硬度计的指针和刻度盘，确保读数准确。

三、取样
1. 将待测样品放置在洛氏硬度计下方支撑板上。

2. 调整支撑板高度，使得硬度计可顺利压入样品表面。

3. 确保位置准确，避免出现误差。

四、测试
1. 将压头放置在样品表面，轻轻转动压头锁定螺母，使得压头与样品表面接触紧密。

2. 用力旋转压头，使其对样品产生压力，观察硬度计的指针指向。

3. 记录测试结果，并根据需要进行多次测试以确保准确度。

五、清洁
1. 使用干净的软布擦拭洛氏硬度计的表面，确保仪器干净整洁。

2. 将仪器存放在防尘的地方，避免灰尘进入影响使用。

六、关机
1. 关闭洛氏硬度计的电源开关，待指示灯熄灭后拔掉电源线。

2. 将仪器放置在专用箱内，存放在干燥通风处。

以上就是洛氏硬度计的操作规程，希望对使用人员能够有所帮助。

在操作时要严格按照规程进行，确保测试结果的准确性和可靠性。

HRS-150数显洛氏数显洛氏硬度计硬度计硬度计使用说明书使用说明书通过ISO9001-2000国际质量管理体系认证执行标准：Q/SSSI1-2005TEL:010-******** 010-********FAX:010-******** 010-********北京时代山峰科技有限公司目录1．HRS-150型数显洛氏硬度计简介--------------------------------------- ------------------2 2．硬度计的技术参数、标尺和应用范围----------------------------------------------------3 3．硬度计的安装及调整---------------------------------------------------------------------------4 4．硬度计的正确使用------------------------------------------------------------------------------6 5．常见故障及排除方法--------------------------------------------------------------------------10 6．硬度计的保养及注意事项--------------------------------------------------------------------11 7．附件（装箱单）---------------------------------------------------------------------------------12 8．黑色金属硬度换算表 -------------------------------------------------------------------------131．HRS-150型数显型数显洛氏硬度计简介洛氏硬度计简介1.1 HRS-150型数显洛氏硬度计以新颖的外观，直观的数字显示装置和单片机控制系统，使洛氏硬度测试实现了数字化的操作。

A/O

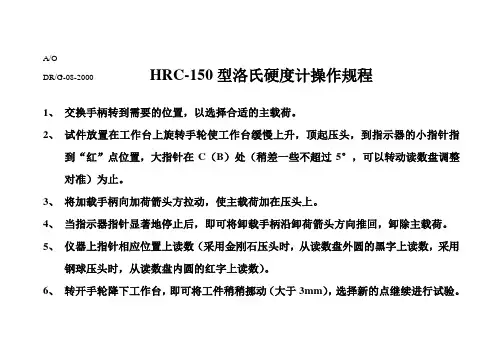

DR/G-08-2000 HRC-150型洛氏硬度计操作规程
1、交换手柄转到需要的位置，以选择合适的主载荷。

2、试件放置在工作台上旋转手轮使工作台缓慢上升，顶起压头，到指示器的小指针指
到“红”点位置，大指针在C（B）处（稍差一些不超过5°，可以转动读数盘调整对准）为止。

3、将加载手柄向加荷箭头方拉动，使主载荷加在压头上。

4、当指示器指针显著地停止后，即可将卸载手柄沿卸荷箭头方向推回，卸除主载荷。

5、仪器上指针相应位置上读数（采用金刚石压头时，从读数盘外圆的黑字上读数，采用
钢球压头时，从读数盘内圆的红字上读数）。

6、转开手轮降下工作台，即可将工件稍稍挪动（大于3mm），选择新的点继续进行试验。

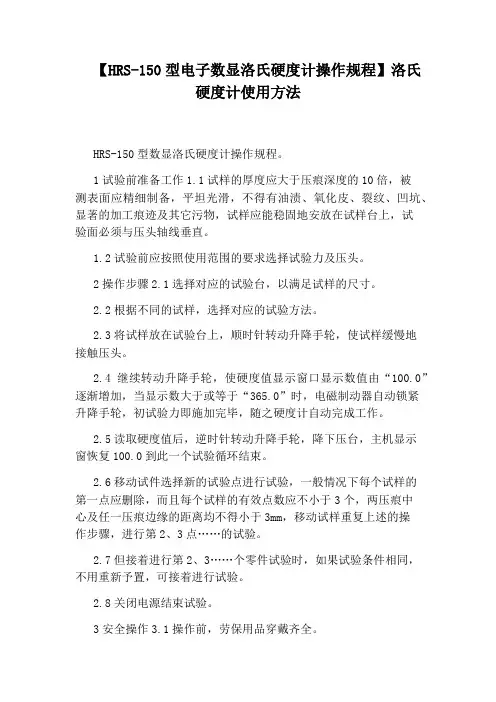

【HRS-150型电子数显洛氏硬度计操作规程】洛氏硬度计使用方法HRS-150型数显洛氏硬度计操作规程。

1试验前准备工作1.1试样的厚度应大于压痕深度的10倍，被测表面应精细制备，平坦光滑，不得有油渍、氧化皮、裂纹、凹坑、显著的加工痕迹及其它污物，试样应能稳固地安放在试样台上，试验面必须与压头轴线垂直。

1.2试验前应按照使用范围的要求选择试验力及压头。

2操作步骤2.1选择对应的试验台，以满足试样的尺寸。

2.2根据不同的试样，选择对应的试验方法。

2.3将试样放在试验台上，顺时针转动升降手轮，使试样缓慢地接触压头。

2.4继续转动升降手轮，使硬度值显示窗口显示数值由“100.0”逐渐增加，当显示数大于或等于“365.0”时，电磁制动器自动锁紧升降手轮，初试验力即施加完毕，随之硬度计自动完成工作。

2.5读取硬度值后，逆时针转动升降手轮，降下压台，主机显示窗恢复100.0到此一个试验循环结束。

2.6移动试件选择新的试验点进行试验，一般情况下每个试样的第一点应删除，而且每个试样的有效点数应不小于3个，两压痕中心及任一压痕边缘的距离均不得小于3mm，移动试样重复上述的操作步骤，进行第2、3点……的试验。

2.7但接着进行第2、3……个零件试验时，如果试验条件相同，不用重新予置，可接着进行试验。

2.8关闭电源结束试验。

3安全操作3.1操作前，劳保用品穿戴齐全。

3.2电子布氏硬度计仅用作布氏硬度检测专用，不得做其他用途。

3.3检查电子布氏硬度计各部件及安全装置是否安全可靠，电器工作是否正常。

3.4电子布氏硬度计运转时工作人员不许测量，不许离开工作岗位。

3.5工作完毕后，关闭电源，卫生清扫干净，工件摆放整齐。

4维护规程4.1硬度计检查至少每月一次，检查用不少于5种标准硬度块测定。

4.2硬度计使用完毕，压头应用纱布擦拭干净，钢球压头必须涂上少许无酸性的钟表油，以防腐蚀。

4.3各种试台的工作面均用纱布擦拭干净后，涂上少许无酸性钟表油，其余部位不许随意加油。

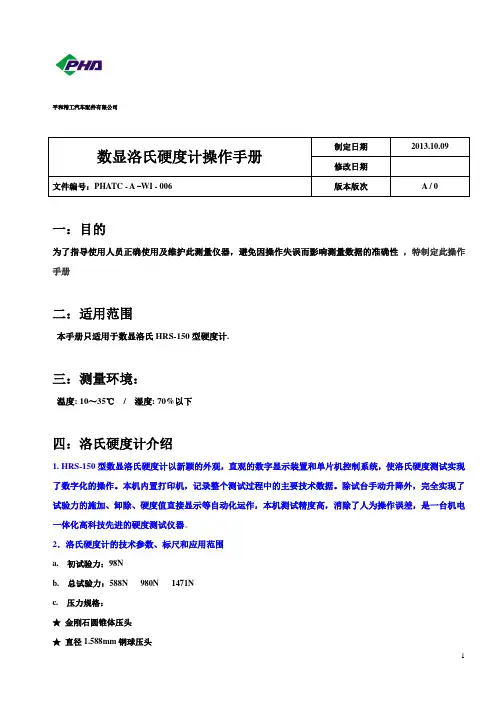

平和精工汽车配件有限公司一：目的为了指导使用人员正确使用及维护此测量仪器，避免因操作失误而影响测量数据的准确性，特制定此操作手册二：适用范围本手册只适用于数显洛氏HRS-150型硬度计.三：测量环境：温度: 10～35℃/ 湿度: 70%以下四：洛氏硬度计介绍1. HRS-150型数显洛氏硬度计以新颖的外观，直观的数字显示装置和单片机控制系统，使洛氏硬度测试实现了数字化的操作。

本机内置打印机，记录整个测试过程中的主要技术数据。

除试台手动升降外，完全实现了试验力的施加、卸除、硬度值直接显示等自动化运作，本机测试精度高，消除了人为操作误差，是一台机电一体化高科技先进的硬度测试仪器。

2．洛氏硬度计的技术参数、标尺和应用范围a. 初试验力：98Nb. 总试验力：588N 980N 1471Nc. 压力规格：★金刚石圆锥体压头d. 洛氏硬度测试范围:（20～88）HRA （20～100）HRB （20～70）HRCe. 升降丝杆行程最大距离： 180mmf. 保荷时间： 1～30s3. 洛氏硬度的试验原理用金刚石圆锥体压头或一定直径的钢球压头，在初试验力F0 和主试验力F1 先后作用下，压入试样表面，保持一定时间，卸除主试验力，保留初试验力，此时的压入深度为h1，在初试验力作用下的压入深度为 h0，它们之差e(h1—h0)来表示压痕深度的永久增量。

每压入0.002mm 为一个洛氏硬度单位。

如下图测量基准面试样表面洛氏硬度试验原理图4. 洛氏硬度标尺、压头、试验力及应用范围（表1）注：洛氏硬度计标尺很多，常用的为A、B、C三种标尺。

5. 显示介面与按键功能说明1. 本仪器共设计了10个键的操作键盘，分两部分：功能键、移位键.（见图5-1）2. 功能键介绍a. ＜设置/SETUP ＞—系统设置键通过按下＜设置/SETUP ＞ ，可以进行系统各项参数的设置.b.＜打印/PRINT ＞—打印键通过按下＜打印/PRINT ＞，可以将测量结果用打印机打印出来..c. ＜删除/DEL ＞--删除键通过按下＜删除/DEL ＞，可以删除当前测量的一条数据.d. ＜清零/ZERO ＞--清零键通过按＜清零/ZERO ＞，可以清除测试结果.e.＜退出/ESC ＞--取消键通过按＜退出/ESC ＞，可以在不保存任何设置的情况下返回上一级界面或从设置界面返回到主界面.f. ＜确定OK ＞—确定键通过按＜确定/OK ＞，可以确认选择或设置，并返回上一级界面或主界面.g. ＜照明/LIGHT ＞照明键通过按下＜照明/LIGHT ＞ ，可以启动开关辅助光源，按＜↑＞、＜↓＞ 键，可调节光源亮度.h. 移位键移位键包括＜↑＞、＜↓＞＜→＞、＜←＞键，用于光标位置移动.3. 显示介面及按键操作说明3-1 ＜设置/SETUP ＞—系统设置键按下设置键，LCD 上显示系统设置主菜单。

H R-150A洛氏硬度计
操作规程
一、根据金属试样的大约硬度，选择压头及荷载，在加荷杆下装上压头，摇动操纵手柄至卸载位置在砝码台上放上砝码。

二、将试样放在支承台上，使光面向上。

三、转动手轮升起支承台，使压头压入试样。

指示表的指针开始沿顺时针方向转。

使压头继续压入试样，直到短针指到红点，长针基本向上垂直位置，（左右偏移不超过五格）此时表示压头已在10kgf（98.1N）的预荷时下压入试样。

四、然后转动指示表的外环，在测量HRA及HRC时使长针对准度盘黑色数字0位测量HRB时则使长针对准红色数字30.在测HRA和HRC时读黑色数字在测HRB试读红色数字。

五、摇动手柄至加荷位置，主载荷便通过杠杆加于压头上，使压头压入试样，长指针则按逆时针方向回转，直至指针停止为止。

六、加荷后在试样上保持荷载时间约10秒，然后缓缓摇动手柄卸除主载荷（在2～3秒钟内卸除完毕），而预载荷仍然作用在试样上，此时长针则沿顺时针方向转动，静止位置所指的数字即表示所测的洛氏硬度值。

七、转动手轮卸除预荷载，取出试样。

八、测量硬度时，在同一试样进行三点以上试验。

若计算硬度时应取平均值，但第一点的试验结果不应取用。

摘自仪器使用说明书。

设备名称:洛氏硬度计(HR-150A)设备编号:
序号操作描述图示注意事项
转动手轮将硬度计归零
将被测工件平稳、平行放在硬度计工作台面上
用手顺吋针转动手轮使工件上升直至工件表面接触压头HRC为C标洛氏
硬度 _
HRB为B标洛氏
硕度
工件转至接触压头吋缓慢转动手轮三圈至表盘读数小指针与红点对齐并且大指针指向表盘上的B或C
原位 拉动小手 柄开始加
将大手柄 按顺时针 方向推冋 读取刻度
必须向左顺着 拉
必须待大手柄 按逆时针方向 自动转动完全 停止后
HRC 读外圈刻 度值，HRB 读内 圈刻度值
逆时针转动手轮，取出被测
工件。

HRS-150型洛氏硬度计操作规程一、将样式放在试台上，顺时针转动升降手轮使样式缓慢的接触压头。

二、继续转动升降手轮，使硬度值显示窗口的数值“100.0”逐渐增加，当显示数大于或等于“365.0”时，电磁制动器自动锁紧升降手轮，初试验力即施加完毕，随之硬度计自动完成些列工作。

a、硬度值显示窗口显示“100.0”或“130.0”（有时会±0.1的误差，这是正常的）b、约0.5秒后，加卸荷电机转动，施加主试验力，指示灯灭，同时工作过程显示窗口显示“AP”。

c、当主试验力施加完毕后，加卸荷电机停转，进入保荷阶段，工作过程显示窗口显示“H-XX”，“XX”为保荷时间。

d、保荷完毕后，电机再次转动卸除主试验力，工作过程显示窗口显示“D0”。

e、当电机停止转动时，主试验力已卸除完毕，指示灯亮，此时硬度值显示窗口显示出被测试件的硬度值。

同时，工作过程显示窗口显示“0P”,如果打印机已打开，打印机会打出该点的硬度值（第一实验点不打印，第二试验点打印）。

三、读取硬度值后，逆时针转动升降手轮，降下试台。

主机显示窗口恢复100.0，到此一个试验循环结束。

四、移动试件选择新的试验点进行试验，一般情况下每个试样的第一点应剔除，而且每个试样的有效点数应不小于3个，两压痕中心及任一压痕边缘的距离均不得小于3毫米，移动试件重复上述操作步骤，进行第二、第三…….点的试验。

五、在打印机工作时，当每个试样的试验点数在到达设定点数时，打印机会打出该组数据的品均值（AVE），如果已予置硬度上、下限，则会打印出该组数据中有几点上限（PULDX），有几点不超下限（PULDX）。

六、当接着进行第二、第三……….个零件试验时，如果实验条件相同，不用重新予置，可接着进行试验。

JY30000电子天平操作规程一、开机1、先将天平主机后端的电源开关关掉（往下按即可），将电源线插入220V/50HZ。

2、打开天平主机后端的电源开关，依次显示“8.8.8.8.8.8”、“满称量值”、“------”，其中“------”显时间视天平的稳定性而定，故不能将天平秤放在可能引起天平不稳定的场合工作。

HRS—150型洛氏硬度计
操作规程与注意事项
一、操作规程
1、接通电源，启动开关，面板指示灯亮。

2、按SC键，选择标尺，所对应的总试验力灯亮。

顺时针转动变荷手轮，确定总试验力。

3、按LD键，选择总试验力的保持时间5秒，复零。

4、按NO键，选择操作次数，复零。

5、选择压头，上好压头并拧紧。

6、将待测试样放在载物台上。

7、顺时针转动手轮，使载物台上升，并使试样缓缓与压头相接触，直至显示屏I显示600
时，初负荷施加完备。

（若上升速度过快，示值超过610时，蜂鸣器响，指示操作错误，应降下栽台重测。

）此时，电机转动，机器自动施加主试验力，5秒后，自动卸除主试验力，并保留初试样力，蜂鸣器响，显示屏I显示数值为被测试件硬度值。

8、逆时针转动手轮，使工作台下降，更换测试点，重复上述操作，每试件测试4点（第1
点不记录）。

9、当选择的测试次数操作完成，OVER指示灯亮，下降工作台，按H键，I屏显示硬度测
试的平均值。

10、按PR键，测试数据进行打印。

11、操作完毕。

12、
二、注意事项
1、硬度计接通电源后要预热几分钟，开机后先进行标准块的硬度测试。

2、试样表面上两测试点的距离或测点与试样边缘的距离不少于2㎜。

3、在硬度测试过程中，施加主试样力时，严禁转动变荷手轮。

4、在工作台上装放试件时，试件上表面要与压头尖保持5㎜以上的距离，以免碰坏压头。

5、硬度测试操作完毕，及时切断电源。

HR-150A 型洛氏硬度计操作规程一、试验准备1、调整主试验力的加荷速度手柄置于卸荷位置，将35-55HRC的标准硬度块放在工作台上，旋转手轮使硬度块顶起主轴，拉动手柄加主试验力，观察指示表大指针，从开始转动到停止的时间应在4～8秒范围内，如不符，可转动油针进行调整，反复进行，直到合适为止。

2、选择试验力转动手把使所选用的试验力对准红点，但必须注意变换试验力时，手柄必须置于卸荷状态即后极限位置。

3、安装压头安装压头时应注意消除压头与主轴端面的间隙。

消除方法是：裝上压头，并用螺丝钉轻轻固定，然后将标准块或试验件放在工作台上，旋转手轮加上初试验力，拉动手柄使主试验力加于压头上，再将螺钉拧紧，即可消除主轴与压头间的间隙。

二、试验操作1、将丝杠顶面及工作台上下端面擦净，将工作台置于丝杠台上；2、将试件支撑面擦净置于工作台上，旋转手轮使工作台缓慢上升并顶起压头，至小指针指向红点，大指针旋转3圈垂直向上为止（允许相差±5个刻度，若超过5个刻度，则此点应作废，重新试验）；3、旋转指示器外壳，使C、B之间长刻线与大指针对正（顺、逆时针旋转均可）；4、拉动加荷手柄，施加主试验力，指示器的大指针按逆时针方向转动;5、当指示器指针的转动显著地停顿下来后，即可将卸荷手柄推回，卸除主试验力（主试验力的施加与卸除，均需缓慢进行）；6、从指示器上相应的标尺读数（采用金刚石压头试验时，按表盘外圈的黑体字读取；采用钢球压头试验时，按表盘内圈的红字读取）;7、转动手轮使试件下降，再轻轻移动试件，按上述(2)-(6)步骤进行新的试验;8、试验结束后用防尘罩将机器盖好。

三、注意事项1、定期在丝杠与手轮的接触面注入少量缝纫机油;2、硬度计使用前，应将丝杠顶面和工作台上端面擦净；3、定期用标准硬块检查硬度计精度，决不允许在支撑面试验;4、当标准硬块支承面有毛刺时应用油石打光，在其不同位置试验时，硬块应在工作台上拖动，不应拿离工作台；5、丝杠保护套是为了保护丝杠不受灰尘侵袭而制设的，当硬度计不使用时或试件高度小于100mm时，将其套在丝杠外面，当试件高度大于100mm时，必须将其拿掉，以免将工作台顶起，造成试验无效。

HR-150A型洛氏硬度计使用规范一、概述HR-150A型洛氏硬度计是一种常用的硬度测试仪器，广泛应用于材料的硬度检测领域。

本使用规范旨在帮助操作人员正确、安全地操作和维护HR-150A型洛氏硬度计，以保证测试结果的准确性和设备的稳定性。

二、操作步骤1. 硬度计准备：- 保持硬度计工作环境整洁，确保周围没有灰尘和杂物。

- 检查硬度计的电源插头和电源线是否正常，确保电源供应稳定。

- 充分清洁硬度计的测量头，确保其表面干净无污染。

2. 校准硬度计：- 打开硬度计电源，待其正常启动后，进行校准操作。

- 使用标准硬度块对硬度计进行校准，确保读数准确可靠。

3. 测试样品准备：- 将待测试的样品放置在水平、平稳的测试台上。

- 清洁样品表面，确保无杂质和污垢。

4. 进行测试：- 将准备好的样品放置在硬度计的测试台上。

- 调整硬度计的测试力、测量时间和取样方式，根据测试需要选择适当的参数。

- 进行测试后，记录测试结果并及时处理样品。

5. 结束操作：- 关闭硬度计电源，拔掉电源插头。

- 清洁硬度计的表面和测试台。

- 将硬度计放置在指定的存放位置，避免受到损坏和污染。

三、安全注意事项1. 操作人员应事先了解和熟悉硬度计的工作原理和使用方法，避免误操作导致事故发生。

2. 严禁在操作过程中将手或其他物体伸入硬度计的运动区域，以免造成人身伤害。

3. 使用硬度计时，应保持警惕并注意周围环境，防止发生意外情况。

4. 硬度计应定期进行维护和保养，确保其正常工作和精度要求。

四、故障排除在使用过程中，如果发现硬度计存在异常，如读数不准确或者功能失效等问题，应立即停止使用，并联系维修人员进行检修。

不得私自拆卸和修理硬度计。

五、总结以上是HR-150A型洛氏硬度计的使用规范，操作人员在使用硬度计时应严格遵守这些规范，确保测试结果的准确性和设备的安全稳定。

如有任何疑问或问题，可以随时联系相关人员进行咨询和指导。

数显洛氏硬度计使用规程1、接通电源，打开电源开关，电源指示灯亮。

2、显示华银数显洛氏硬度计后进入主菜单。

在次数为0时，按标尺键（SCALE）选择相应的标尺，按上下箭头可选标尺。

3、在次数为0时按菜单键可设置转换。

可设置转换标尺，打印机，上下限，保荷时间，测试点数，语言。

4、将丝杆顶面及工作台的上下端面擦干净，将工作台置于丝杠安装孔中。

应根据工件大大小选用适当的工作台。

5、将试件支撑面擦干净，将试样或试块放在试台上，顺时针平稳转动升降手柄，使丝杠上升，当压头触到试件时，丝杠平稳缓慢上升，此时屏幕上方的光带从PROLOAD区域进入OK区域，表明已加上初实验力98N，此时应立即停止旋转升降手柄，（否则进入OVER区域，并发出报警声，该点作废，此时，应立即逆时针旋转升降手柄，使丝杠下降，直至屏幕上方无光带为止，且压头离开试件表面，然后重新开始。

）与此同时，电机自动加主试验力，自控延时试验力时间，自动卸除主试验力。

系统自动测试开始，显示加载（LOAD），保荷（DWELL），卸荷(UNLOAD),最后显示硬度值和转换标尺的硬度值。

整个测试过程如果测试点数是5点，第一点不计。

如果有上下限设置，若超过范围系统发出警报声，按删除键可取消该点的测试，如果不按删除键，旋转升降手柄下降丝杠，报警声也可取消，该点测试有效。

每次测试结束，打印机开，数据都会输出。

整个测试结束，打印机输出测试结果。

6、旋转升降手柄下降丝杠，卸载初试验力，此时光带消失，一次实验循环结束。

结束后屏幕上硬度值继续保留到下一次测试结束为止。

★在操作5、6步骤期间，不得旋转变荷手柄，以免造成硬度计损坏。

★压头、试件、工作台中的任何一项发生更换后的首次实验应视为无效。
