目录一、编制依据 (2)1 EPC 下发文件 (2)2 图纸资料 (2)3 施工技术标准及验收规范 (2)二、工程概况 (3)三、主要工序及施工措施 (4)1 作业概述 (4)2作业流程 (5)3 顶管施工措施 (5)4 主管的穿越 (12)5 回填、恢复地貌 (14)6 质量保证措施 (14)7 HSE措施 (14)一、编制依据1 EPC 下发文件1.1.1 西气东输三线管道工程线路施工技术要求；1.1.2 《西气东输三线西段工程公路穿越岩土工程勘察报告》(12776详地07)1.1.3 《西气东输三线西段工程跨越工程测量》(12776施测01-07)2 图纸资料1.2.1《顶进混凝土套管穿越公、铁路、古长城通用图》储-13945/5；1.2.2《管沟断面通用图》线-L658/1；1.2.3《警示牌通用图》线-L658/4；1.2.4《管沟标志桩布置通用图》线-L658/5；1.2.5《排气管保护措施通用图》线-L658/13；1.2.6《线路施工技术要求》线-L660/明；3 施工技术标准及验收规范1)《油气输送管道线路工程抗震技术规范》GB50470-20082)《钢质管道焊接及验收》SY/T 4103-20063)《石油天然气金属管道焊接工艺评定》SY/T 0452-20024)《油气长输管道工程施工及验收规范》GB 50369-20065)《油气输送管道穿越工程施工及验收规范》(GB50424-2007)6)《油气管道线路标识通用图集》CDP-M-OGP-PL-008-2010-17)《关于处理石油管道和天然气管道与公路相互关系的若干规定》(试行) (78)交公路字698号，(78) 油化管道字452号8)(22) 《顶进施工法用钢筋混凝土排水管》(JC/T 640-2010)9)《西气东输三线管道工程热煨弯管双层熔结环氧粉末外防腐层技术规范》（Q/SY GJX 0205-2012）10)《西气东输三线管道工程钢质管道三层结构聚乙烯防腐层技术规范》（Q/SYGJX 0206-2012）11)《西气东输三线管道工程内壁减阻涂层技术规范》（Q/SY GJX 0207-2012）12)《西气东输三线管道工程冷弯管技术规范》（Q/SY GJX 0208-2012）13)《西气东输三线管道工程线路工程施工技术规范》（Q/SY GJX 0209-2012）14)《西气东输三线管道工程线路焊接技术规范》（Q/SY GJX 0210-2012）15)《西气东输三线管道工程无损检测技术规范》（Q/SY GJX 0212-2012）16)《西气东输三线管道工程管道防腐补口补伤技术规范》（Q/SY GJX0213-2012）17)《西气东输三线管道工程穿越工程技术规范》（Q/SY GJX 0214-2012）18)《西气东输三线管道工程清管试压技术规范》（Q/SY GJX 0217-2012）19)《西气东输三线管道工程水工保护技术规范》（Q/SY GJX 0218-2012）20)《西气东输三线管道工程安全与环境监理技术规范》（Q/SY GJX 0219-2012）21)《西气东输三线管道工程竣工验收技术规范》（Q/SY GJX 0224-2012）22)《西气东输三线管道工程用基于应变设计的X80钢管焊接技术规范》（Q/SYGJX 0211-2012）23)《西气东输工程三线管道工程强震区和活动断层埋地管道基于应变设计导则》（Q/SY GJX 0236-2012）二、工程概况西气东输三线西段工程起新疆霍尔果斯，止于宁夏中卫。
箱涵顶管施工组织设计概述(doc 42页)目录第一章编制依据及说明 (2)第二章施工总平面 (4)第三章劳动力计划安排 (8)第四章材料供应安排 (13)第五章关键部位施工方法 (14)第六章质量安全保证措施 (24)第七章机械设备配置 (28)第八章工期计划保证措施 (29)第九章提高工程质量、保证工期、降低造价的合理化建议..31 第十章在施工中采用新技术、新材料、新工艺、新设备 (35)第十一章在施工采用环保、消防、降噪声、文明等施工技术措施 (36)第十二章保修服务承诺 (42)第一章编制依据及说明第一节编制说明通过对本工程设计图纸进行深入研究和分析，综合考虑本工程的施工特点和施工实际需要，结合以往同类工程施工的经验，对本工程的施工方案、施工管理、质量管理、工期计划、安全文明施工及新技术、新工艺等方面进行周密的部署，制订出本施工组织设计。
本施工组织设计编制的目的是：为本工程施工提供一份完整的纲领性文件，用以指导工程的施工与管理，确保壶关县北河桥箱涵、顶管、浆砌石等工程优质、高效、安全、文明地完成，交予业主使用，体现用户至上，业主满意的企业精神。
本施工组织设计编制的原则是：严格遵守谈判文件和规范的各项规定及要求，根据工程的特点，认真组织施工，确保工程质量和工期达到业主满意。
合理安排施工顺序，做到布局合理、重点突出、全面展开、平行交叉作业、科学组织、均衡生产。
各工序紧密衔接，避免不必要的重复工作及窝工，以保证施工连续、均衡、有节奏的进行。
第二节编制依据（1）壶关县北河桥箱涵、顶管、浆砌石等工程、地形、周边建筑物的情况，水准点、气象、交通运输道路、建设单位提供的施工用地、水源、电源。
（2）国家现行的工程建设的政策、法规、施工验收规范、质量标准等有效版本。
（3）壶关县北河桥箱涵、顶管、浆砌石等工程图纸、工程量清单。
（4）公司有关质量、安全及现场文明施工管理等企业标准。
第三节工程概况工程名称：壶关县北河桥箱涵、顶管、浆砌石等工程建设单位：壶关县住房保障和城乡建设管理局建设地点：壶关县北河桥计划工期：15个日历天。
箱涵的施工工艺及施工方法箱涵是一种常见的交通运输建筑工程，主要用于水流的通行和涵洞的建设。
本文将介绍箱涵的施工工艺及施工方法，从而帮助读者更好地了解并实施箱涵施工工程。
一、箱涵施工工艺1. 施工前准备施工前准备包括调查勘探、布设工地、制定施工方案、物资采购等。
调查勘探是为了了解施工地点的地质条件、水文情况等，以便合理制定施工方案。
布设工地是为了提供施工所需的基础设施和场地。
制定施工方案是为了明确施工的具体步骤和措施。
物资采购是为了确保施工所需的材料和设备能够及时到位。
2. 基础处理基础处理是为了确保箱涵的承载能力和稳定性。
常见的基础处理方法包括土石方开挖、地基加固等。
土石方开挖是指根据设计要求将施工现场的土石方进行开挖，以便安装箱涵。
地基加固是指对施工现场的地基进行处理，以提高地基的承载能力和稳定性。
3. 管道安装管道安装是箱涵施工的重要环节。
在施工过程中，需要将预制好的箱涵组件逐一安装到开挖好的基坑中，并进行调整和连接。
在安装过程中，需要特别注意组件的位置、相互之间的间距和连接的紧密度。
4. 外壳施工外壳施工是指对箱涵进行保护和美化，以延长其使用寿命和提升其美观度。
常见的外壳施工方法包括喷涂、喷砂、涂刷等。
喷涂是指在箱涵外表面涂刷一层环氧涂料，以防止腐蚀和水泥颗粒脱落。
喷砂是指将箱涵外表面喷射石英砂，以增加其摩擦力和抗滑性。
涂刷是指在箱涵外表面涂刷一层防腐漆，以防止腐蚀和水泥颗粒脱落。
5. 辅助工程辅助工程是为了确保箱涵的正常使用和安全运行。
常见的辅助工程包括防水、排水、通风等。
防水是指在箱涵内部和外部进行防水处理，以防止渗漏和侵蚀。
排水是指根据设计要求设置排水设施，以保持箱涵的干燥和畅通。
通风是指设置通风设施，以便及时排除箱涵内部的有害气体和烟雾。
二、箱涵施工方法1. 全部开挖法全部开挖法是指在施工前，将整个箱涵所在的地段全部开挖出来，然后进行基础处理和管道安装。
此方法适用于基础条件较好、施工场地较宽阔的情况。
方案：公路顶管、铁路顶箱涵穿越管道施工技术方案1 工程概况西气东输二线南宁—百色支线工程起南宁首站，途径南宁境内邕宁区、良庆区、江南区、西乡塘区、隆安县，百色境内平果县、田东县、田阳县和右江区，止于百色末站，线路长300km。
本工程管线穿越多处穿越公路，顶管穿越的公路统计如下：高速穿越5条，二级及以上品级公路9条，Ⅲ、Ⅳ级公路和非品级水泥、沥青公路200条，铁路穿越共18处，其中顶管穿越10处，顶箱涵穿越8处。
本标段顶管穿越公路情形统计表本合同项穿越铁路情形统计表2 方案描述带套管穿越公路时，套管顶距公路顶面的距离≥，距公路边沟底面的距离≥1m，套管应伸出公路路边沟外2m。
爱惜套管采纳钢筋混凝土套管DRC1200×2000 Q Ⅲ A JC/T640。
管道穿越铁路加钢筋混凝土箱涵进行爱惜，钢筋混凝土箱涵内净空不小于2m×2m，并知足强度及稳固性要求。
箱涵顶至路轨底的最小埋深≥，箱涵应伸出铁路路堤外2m。
穿越设置专业机组进行施工，依照焊接机组的施工要求及通过权办理情形合理安排施工路段。
3 顶管穿越公路施工方案施工程序预备工作→测量放线→场地平整及作业坑开挖→安装顶管机→顶进作业及套管安装→测量及顶管机拆除→干线管道安装（组对、焊接、无损检测、试压、补口补伤、安装绝缘支撑）→干线管道穿越→安装套管端部附件→回填恢复地貌施工预备施工前应先熟悉图纸，勘探现场，把握所要施工道路的设计要求及现场地形、穿越土层地质情形。
动工前应及时与公路行政治理部门等相关单位联系，取得穿越施工的合法手续；弄清所施工道路的地下管道、线缆等情形。
施工材料预备齐全，穿越套管查验合格并经监理工程师认可。
穿越主管线利用正确，质量符合设计要求。
对施工机具进行检修和保养，使其状态良好。
每一条公路穿越施工前，应征得监理工程师批准。
对操作工人进行技术交底，使其把握施工技术要求、质量要求及平安要求。
测量放线依照设计给定的操纵桩、水准桩进行测量放线，放线时第一移桩、拴桩、护桩，对测量操纵桩进行全进程爱惜。

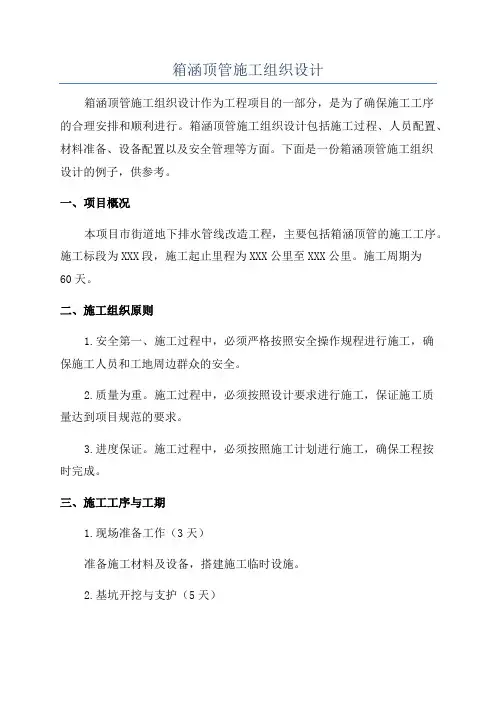

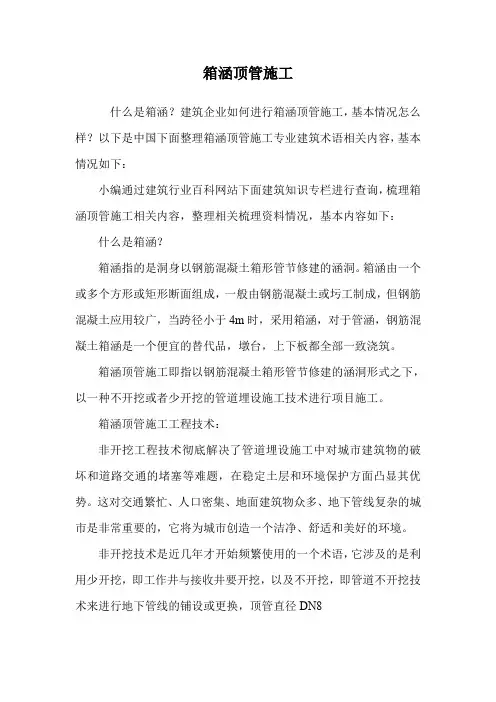

箱涵顶管施工组织设计箱涵顶管施工组织设计作为工程项目的一部分，是为了确保施工工序的合理安排和顺利进行。
箱涵顶管施工组织设计包括施工过程、人员配置、材料准备、设备配置以及安全管理等方面。
下面是一份箱涵顶管施工组织设计的例子，供参考。
一、项目概况本项目市街道地下排水管线改造工程，主要包括箱涵顶管的施工工序。
施工标段为XXX段，施工起止里程为XXX公里至XXX公里。
施工周期为60天。
二、施工组织原则1.安全第一、施工过程中，必须严格按照安全操作规程进行施工，确保施工人员和工地周边群众的安全。
2.质量为重。
施工过程中，必须按照设计要求进行施工，保证施工质量达到项目规范的要求。
3.进度保证。
施工过程中，必须按照施工计划进行施工，确保工程按时完成。
三、施工工序与工期1.现场准备工作（3天）准备施工材料及设备，搭建施工临时设施。
2.基坑开挖与支护（5天）根据设计要求，进行基坑开挖与支护工作。
确保基坑的稳定性，防止土方塌方事故的发生。
3.桩基施工（10天）按照设计要求进行桩基施工工作。
包括桩基布置、桩基钢筋安装和混凝土浇筑等工序。
4.箱涵安装（20天）按照设计要求，对箱涵进行安装工作。
包括箱涵的运输、吊装、安装及连接等工序。
5.顶管工作（15天）进行顶管工作，包括顶管设备的安装与调试，以及管道的铺设和连接等工序。
6.收尾工作（7天）进行工程验收，清理施工现场，恢复工地周边环境。
四、人员配置1.项目经理：1名负责整个施工项目的管理和指导。
2.现场总监：1名负责现场施工的具体安排和指导。
3.施工人员：30名包括钢筋工、混凝土工、模板工等。
4.安全员：2名负责现场安全管理，确保施工过程中的安全。
5.设备操作人员：5名负责各种施工设备的操作和维护。
五、材料准备1.混凝土：XX立方米包括标号为XXX的水泥和相应的砂、石等辅料。
2.钢筋：XX吨按照设计要求，采购相应规格的钢筋。
3.模板：XXX平方米根据实际需要，采购适应箱涵尺寸的模板。
顶管施工方案1、顶进地道施工本工程为***道路工程二标段下穿**高速及**互通H匝道顶进地道工程与****高速公路斜交62.09°，箱涵采用中继间法（无缝带土顶进），顶进箱涵分四节预制，每节长度分别为：15.1m，节与节之间设一道3cm的沉落缝，地道顶覆土厚度为1.5m-3.5m。
地道平面图地道横断面图1.1工程特点本顶进地道工程钢筋混凝土框架桥箱跨度大，自重较大，并与高速公路斜交；箱体顶进距离较长，施工工艺相当复杂，以及结合现场的实际情况，采用中继间顶推法施工，施工顶进难度相当大。
在顶进施工期间，为确保高速公路的正常营运安全，必须加强与高速公路管理部门取得密切联系，出现问题及时进行处理，以保证公路车辆的安全运行。
顶进施工作业讲究各种工艺和施工整体配合，要求整体工序工艺协调密切，环环相扣，特别在顶进作业过程中更是如此，作业过程时间细划到每一小时，施工记录精确到每一分钟，长度、标高尺寸精确到每一毫米；因为顶进作业一旦开始，不能出现任何返工及偏差，哪怕由于环节上出现小的问题所带来的是灾难性的结果，因此务必要求顶进时超前测量，根据测量数据分析、超前采取措施、精细施工，防微杜渐，才能保障施工的顺利及安全。
1.2箱涵顶进总体施工方案根据现场的实际情况，以及现场施工经验的积累，优化施工方案，施工顶进方案决定采用施工工艺—“钢盾构”法来完成地道框架架的顶进施工。
确保施工工期，保证各分项工程施工进度，全部工程按计划和合同要求按期交验。
施工工艺流程（见下图）施工工艺流程图1.3 工作坑工作坑置于**高速公路东侧，工作坑作为箱涵预制和钢构件设备的加工场地，按设计角度布置。
工作坑土方采用挖掘机挖土、汽车外运至卸土区；工作坑边坡坡率为1︰1.5，按设计要求作好边坡防护施工，防止在顶进施工过程中边坡出现塌方，发生质量、安全事故，在基坑前壁按3:1放坡，开挖后根据现场实际情况采用打锚杆挂网喷射砼或打钢板桩等方法进行防护，必须确保高速公路路基的稳定性。

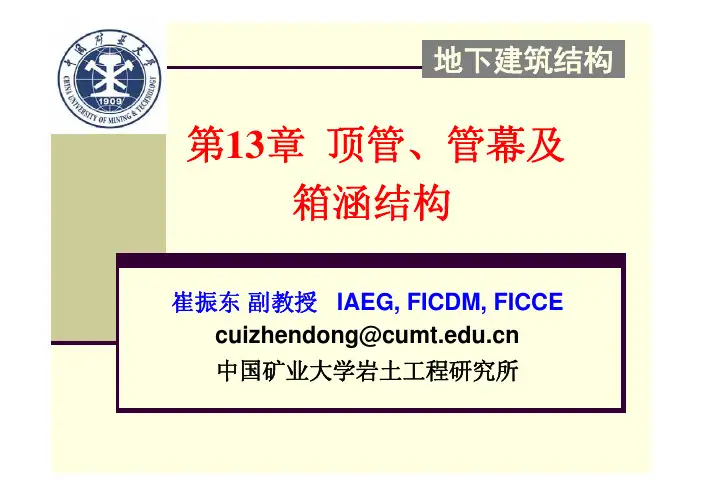

地下建筑结构第13章顶管、管幕及箱涵结构崔振东副教授IAEG, FICDM, FICCE cuizhendong@中国矿业大学岩土工程研究所穿越江河、湖泊、港湾水体下的供水、输气、输油管道工程穿越城市建筑群、繁华街道地下的上下水、煤气管道工程年美国北太平洋铁顶管施工的优点在城区内施工如果地下水不是十分丰富以及管道埋深较浅的情况下采用开挖式敷设管道比较经济。
但是也存在一些问题如下：施工噪音较大，容易阻碍交通，容易引起地盘沉降等。
非开挖顶管施工采用油压驱动，施工时噪音远远小于开槽式敷设管道，几乎没有地盘沉降的现象，对周遭的影响降低到最小程度。
而且在较深的埋深情况下施工成本要小于开槽式敷设管道。
z13.1.3 顶管掘进机选型及特点根据地质勘探和环境调查资料，结合本地区的顶管施工经验，合理选择顶管掘进机是保证顶管顺利施工的关键。
多刀盘土压平衡掘进机及特点多刀盘土压平衡掘进机结构简单，维修方便，适用于软粘土层的顶管。
多刀盘土压平衡掘进机的刀盘数量不一，可根据地质条件确定。
它有前后壳体，两壳体中间安装有两道止水圈，前后壳体由四组纠偏油缸联接，纠偏油缸按"井"字形布置。
多刀盘土压平衡掘进机及特点在前壳体中，前端是一个泥土仓，它是一个完全被隔板封闭起来的土仓。
在隔板上按X、Y轴对称地布置有四台切削搅拌刀盘。
刀盘由三根放射状布置的刀排，每根刀排的前面焊有切削刀座，后边焊有搅拌棒.刀座上镶有硬质合金刀头。
刀盘中间有中心刀向前突出。
每一个刀盘分别由一台电动机通过行星减速器驱动。
多刀盘土压平衡掘进机及特点在隔板的下方，有一个螺旋输送机的搅拌仓，螺旋输送机就斜装在其搅拌仓的隔板上。
加设这个搅拌仓，目的是改善螺旋输送机的喂料效果。
螺旋输送机采用悬臂式，这也改善了螺旋输送机的喂料效果。
在螺旋输送机的出土口处，安装有油缸驱动的移门。
油缸全部伸出，门被全部关闭，这在停机较长的情况下是必须的。
多刀盘土压平衡掘进机及特点在前壳体的面板上还安装有三只土压表，可随时从中观察到泥土仓内土压力的变化情况。

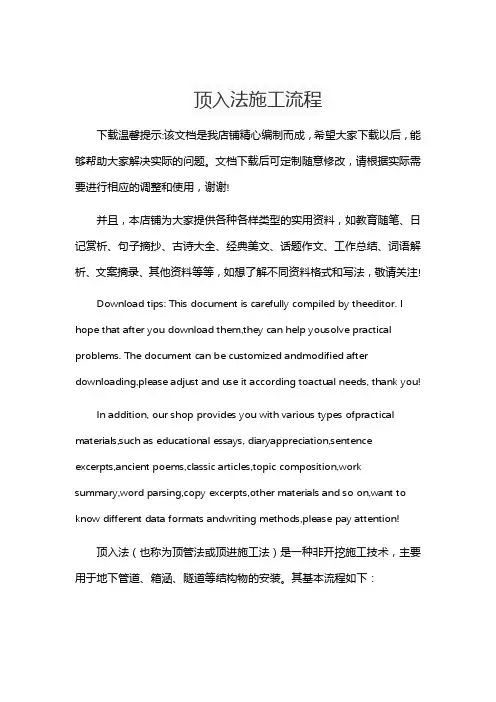

顶入法施工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!顶入法（也称为顶管法或顶进施工法）是一种非开挖施工技术，主要用于地下管道、箱涵、隧道等结构物的安装。
涵洞顶管工程专项施工方案一、项目背景涵洞顶管工程是一项涉及水利工程、土木工程等多学科的综合性工程。
顶管工程是在现有涵洞的基础上进行更新改造或维护，旨在提高其使用寿命和安全性。
涵洞顶管工程施工需要经过详细的规划和方案设计，以确保工程顺利进行。
二、施工准备1. 现场勘查与测量在进行涵洞顶管工程施工前，首先需要对现场进行全面勘查与测量。
通过勘查，了解现场地形、地质情况、周围环境等信息，为后续施工提供基础数据。
2. 安全保障措施在施工前，必须制定健全的安全保障措施。
确保工人遵守安全操作规程，配备必要的安全设备，提高施工过程中的安全性。
三、施工步骤1. 拆除旧顶板首先需要拆除现有涵洞的旧顶板，清除残留材料，保持施工环境整洁。
2. 加固涵洞结构针对原有涵洞结构进行加固处理，确保新顶板的稳固性和承载力。
3. 浇筑新顶板根据设计方案和要求，对涵洞进行新顶板的浇筑工作，使用优质混凝土材料，确保顶板的均匀性和强度。
4. 检测和验收在新顶板浇筑完成后，需要进行全面的检测和验收工作，确保顶板质量符合标准要求。
四、施工注意事项1.施工过程中，要加强与其他工种人员的协调，确保施工进度和质量。
2.严格遵守相关施工规范和标准，保证工程质量。
3.施工现场要保持整洁，确保施工安全。
4.遇到突发情况要及时处理，确保施工顺利进行。
五、技术问题及解决方案1.如何确保新顶板的均匀性？答：在浇筑新顶板时，采用适当的振捣技术和方法，保证混凝土均匀性。
2.如何提高施工效率？答：合理安排施工进度，提高工人工作效率，并配备必要的施工设备。
六、总结涵洞顶管工程是一项复杂的工程项目，需要严谨的施工方案和高效的施工团队。
通过合理的施工准备、施工步骤和施工注意事项，可以确保工程的顺利进行，同时提高工程质量和安全性。
愿此专项施工方案为实施涵洞顶管工程提供参考和帮助。
箱涵工程施工方法随着城市化进程的加快，人们对基础设施建设的需求也越来越高。
箱涵工程作为一种重要的水利工程和交通工程措施，在城市道路、铁路和河流渡口等地方起到了关键作用。
本文将介绍箱涵工程的施工方法及注意事项。
一、前期准备工作1. 方案设计：在进行箱涵工程施工前，需要对工程进行全面的方案设计。
方案设计应包括结构设计、施工工艺、方案评估等内容。
2. 地基处理：箱涵工程施工前，需要对地基进行处理。
地基的处理方式根据具体情况而定，可以采取加固、排水等措施。
3. 材料准备：在进行施工前，需要准备好各种施工所需的材料，包括钢筋、混凝土、水泥等。
二、箱涵施工工艺1. 模板安装：首先需要进行箱涵的模板安装工作。
模板可以根据设计要求进行制作，在安装过程中需要注意模板的水平和垂直度。
2. 钢筋绑扎：模板安装完成后，需要对模板内的钢筋进行绑扎工作。
钢筋的绑扎应符合设计要求，并保证钢筋的位置准确。
3. 混凝土浇筑：在完成钢筋绑扎后，可以进行混凝土的浇筑工作。
混凝土的浇筑可以采用机械浇筑或人工浇筑的方式，确保混凝土完全填充模板内。
4. 养护：混凝土浇筑完成后，需要进行养护工作。
养护的时间和方式应根据混凝土强度等因素进行合理的安排，确保混凝土的强度和密实度。
5. 拆模：混凝土达到一定强度后，可以进行模板的拆除工作。
拆模应注意保护混凝土结构，避免损坏。
三、施工注意事项1. 安全施工：在进行箱涵工程施工时，要注意安全施工，严格遵守相关安全操作规程，采取必要的安全措施，确保施工人员的安全。
2. 工期控制：箱涵工程施工的时间较长，需要合理安排工期，确保按时完成施工任务。
3. 质量监控：在施工过程中，要进行质量监控，及时发现和纠正问题，确保施工质量合格。
4. 环境保护：在施工过程中要注意环境保护，合理利用和处理施工废弃物，减少对周围环境的污染。
总结：箱涵工程是一项重要的基础设施建设工程，具有较高的科学性和技术性要求。
