城市地下综合管廊建设之顶管施工法全解析
顶管施工
顶管施工就是非开挖施工方法，是一种不开挖或者少开挖的管道埋设施工技术。顶管法施工就是在工作坑内借助于顶进设备产生的顶力，克服管道与周围土壤的摩擦力，将管道按设计的坡度顶入土中，并将土方运走。一节管子完成顶入土层之后，再下第二节管子继续顶进。
其原理是借助于主顶油缸及管道间、中继间等推力，把工具管或掘进机从工作坑内穿过土层
一直推进到接收坑内吊起。管道紧随工具管或掘进机后，埋设在两坑之间。
它的技术要点在于纠正管子在地下延伸的偏差。特别适用于大中型管径的非开挖铺设。具有经济、高效，保护环境的综合功能。
这种技术的优点是：不开挖地面；不拆迁，不破坏地面建筑物；不破坏环境；不影响管道的
段差变形；省时、高效、安全，综合造价低。
该技术在我国沿海经济发达地区广泛用于城市地下给排水管道、天燃气石油管道、通讯电缆等各种管道的非开挖铺设。它能穿越公路、铁路、桥梁、高山、河流、海峡和地面任何建筑
物。采用该技术施工，能节约一大笔征地拆迁费用、减少对环境污染和道路的堵塞，具有显
著的经济效益和社会效益。
常见4种顶管施工技术
1、刃口推进工法
2、泥水推进工法
3、土压式推进工法
·通过向切削仓内注入一定比例的混合材料，使得充满泥仓的泥土混合体平衡正面土压以及地下水压力。
·无需泥浆泵等后部配套装置，整机造价低廉。
·无需泥浆处理，施工成本低。
4、泥浓式推进工法
可以不加破碎的排出孔径约为顶管机直径1/3的砾石
·采用了二次注浆方法，大大的减少了磨阻力，适合长距离顶进
各种顶管机型的优缺点
1.敞开式掘进机
当顶进管道轴线附近可能存在大的石块，桩基等不明障碍物时，可采用排障方便、成本低廉的敞开式掘进机。地下水位较高的话可采取井点降水等辅助施工方法。另外，对于含水量较少并且N值大于18的黄土和强风化岩，也可采用敞开式掘进机顶进。敞开式掘进机在类似于农田对地面沉降要求不严格的情况下也可采用。
缺点：顶速慢、遇到流沙土层难以控制出土量。
2.多刀盘土压平衡式顶管机
多刀盘土压平衡顶管掘进机把通常的全断面切削刀盘改成四个独立的切削搅拌
刀盘，尤其适用于软粘土层的顶管。
优势：
3.在泥土仓中注入些粘土，能用于砂层的顶管。
4.由于此机采用了先进的土压平衡原理，因此，采用此机进行顶管施工后，对地面及地下的建筑物、构造物、埋设物的影响较小。
5.可以安全地穿越公路、铁路、河川、房屋以及各种地下公用管线。其最小复土深度可以相当于一倍管外径左右。
6.从无数的施工实例证明，用此机进行顶管施工作业，不仅安全、可靠，而且施工进度快、效率高。
7.与单刀盘土压平衡掘进机相比，此机具有价格低廉、结构紧凑、操作容易、维修方便和质量轻等特点。
8.排出的土可以是含水量很少的干土或含水量较多的泥浆。
9.与泥水式顶管施工相比，最大的特点是排出的土或泥浆一般都不需要再进行泥水分离等二次处理。施工占地小，对周围环境污染也很少。
10.与手掘式及其他形式的顶管施工相比较，又具有适应土质范围广和不需要采用任何其他辅助施工手段的优点。如采用输土泵的方式出土，顶进效率也很高，平均24小时可顶进15-20米。
缺点：由于不是全断面切削，切削不到的部分只能通过挤压进入机头，因此迎面顶力较大，只适合于软土地质情况下施。
3.单刀盘土压平衡顶管掘进机
对于地质为黄土的情况下可采用单刀盘土压平衡式掘进机。
优点：
1．适用的土质范围非常广。它可以适用于N值为0的淤泥，也可适用于N值为50的砂砾及卵石层，几乎是一种全土质的顶管掘进机，是其他机型所无法比拟
的。
2．施工后地面沉降小。
3．弃土的处理比较简单。
4．可在复土层仅为管外径0.8倍的浅土层中施工。
5．有完善的土体改良系统和具有良好的土体改良功能。
6．开口率达100％，土压力更切合实际。
11.刀盘可伸缩式泥水平衡掘进机
穿越建筑物、构造物、埋设物等对地面沉降要求很小的情况可采用。此种机头
的刀盘是一个直径比掘进机前壳体略小的具有一定刚度的圆盘。圆盘中还嵌有切削
刀和刀架。刀盘和切削刀架之间可以同步伸缩，也可以单独伸缩。而且，不论刀盘
停在哪一个位置上，切削刀架都可以把刀盘的进泥口关闭。刀盘加压装置是安装在
主轴中的油缸，刀架伸缩油缸则安装在刀盘加压装置的上方。
工作原理如下：刀盘前土压力过小时，它就往前伸；刀盘前土压力过大时，它
就往后退。刀盘前伸时，应减小进泥口开度并加快推进速度；刀盘后退时，应加大
进泥口开度并降低顶速。这样，就可使刀盘前的土压力控制在设定的范围内。使用
此种掘进机地面隆沉极小，优秀的操作人员可使地面隆沉控制在10mm以内。由于采用了泥水作为运输介质，在顶进的过程中无需停顿出泥，因此它的顶速也很快，
24小时可顶进20-30米。缺点也很明显：由于进泥口开度限制，在含有直径大于
6cm砾石的土层中无法施工。
12.偏心破碎泥水平衡掘进机
对于地质为强风化岩的情况下可采用。此机种与普通泥水掘进机的最大不同点
是其头部。
特点:
13.壳体内的泥土仓是一个前面大、后面小的喇叭口，喇叭口的内壁是用耐磨焊
条堆焊的一圈环形焊缝。安装在壳体泥土仓内的是一个前面小、后面大的锥体，锥
上也堆有一环环形焊缝。切削刀呈辐条形焊接在该锥体上，且略微向前倾斜。刀盘
的正面焊有坚固而且耐磨的切削刀头，所有这些构成一个刀盘。
14.在掘进机工作时，刀盘一边旋转切削土砂的同时还一边作偏心运动把石块轧
碎。被轧碎的石块只有比泥土仓与泥水仓联接的间隙小才能进入掘进机的泥水仓，
然后从排泥管中被排出。另外，由于刀盘运动过程中，泥水仓和泥土仓中的间隙也
不断的由最小变到最大这样循环变化着，因此，它除了有轧碎小块石头的功能以外
还始终能保证进水泵的泥水能通过此间隙到达泥土仓中，从而保证了掘进机不仅在
砂土中，即使在黏土中也能正常工作。一般情况下，刀盘每分钟能旋转4--5转，每当刀盘旋转一圈时，偏心的轧碎动作达20-23次。
15.由于此机型有以上这些特殊的构造，因此它的破碎能力是所有具有破碎功能
的掘进机中最大的，破碎的最大粒径可达掘进机直径的40%--45%之间，破碎的卵石强度可达200Mpa。此机型的第一个特点就是它几乎是全土质的掘进机。它可以
在N值从0--15的黏土，N值1--50的砂土以及N值10--50的砾石层等所有土质中使用，而且推进速度不会有太大的变化。它的第二个特点是破碎粒径大，可达
掘进机直径的40%--45%之间。它的第三个特点是施工精度高，施工后的偏差极小。
16.由于有偏心运动，进土的间隙又比较小，即使用清水作为进水，也能保持挖
掘面的稳定。它的第五个特点是可以进行长距离顶进，也可用于曲率半径比较小的
曲线顶进。它的第六个特点是施工速度快，每分钟可进尺100mm--180mm之间。它的第七个特点是结构紧凑、维修保养简单、操作方便。无论在工作坑中安装还是
在接收井中拆除都很方便。
17.岩盘顶管机
中风化岩以及弱风化岩条件下如果地下水含量较高就只能采用岩盘顶管机。该
机型的刀头类似于牙轮钻，可以在岩石中顶进，也是一种全土质的机型，但该机种
的造价很高。
顶管施工过程中可能遇到的安全风险
顶管施工是在管道的沿线按设计方案设置工作井和接收井，工作井内设置足够
强度的后靠背，吊进工具头、油压千斤顶及要顶进的钢管或钢筋混凝土管，接好照
明、泥浆管、油管等管线，然后用油压千斤顶缓慢顶进，通过压浆系统使管节周围
形成泥浆套，管道在泥浆套中滑行。在顶进过程中通过激光经纬仪测量顶管的方向，
边顶进边排土边纠偏，直至将钢管或钢筋混凝土管顶至接收井内。
风险是给定条件下，特定时间内发生不良后果的可能性。顶管施工中的安全风
险，是指顶管施工过程中发生事故或损失的不确定性。顶管施工过程中可能遇到的
安全风险有：
4.工程地质和水文地质条件
沿管线地质土层变化频繁，顶管施工未了解地质土层的变化情况；对于要经过
的软基、溶洞等施工段没有提前处理，以致造成地表有过大的下沉而引起塌陷。
5.有毒有害气体
顶管施工的地层一般会通过淤泥层，腐烂动、植物体会在地下形成有毒有害气
体聚集体，如果在顶管施工时没有对有毒有害气体进行检测，也没有采取通风等措
施，施工人员在这样的作业环境下极易发生中毒事故，危害施工人员的健康和生命。
18.地下地上管线
顶管施工大多数都是在城市市区道路进行，在道路下有通讯、电力、煤气、给
水等管线，如果在开工前未探明地下管线的位置、埋深和走向，则顶管施工中极易
对其造成破坏，引发安全事故；而如果在吊管过程中未与地面高压线保持安全距离，
则又极易发生触电事故。
19.建（构）筑物倒塌
顶管在建（构）筑物下或附近施工时，没有明确施工路线上所遇到的基础类型，
对于部分基础在顶进前未采取托换、加固等措施，而在顶进过程中又没有控制好顶
力和顶进方向，则容易造成周边建（构）筑物开裂或倒塌。
20.人的不安全因素
顶管施工中管理人员的违章指挥和作业人员的违规操作，如冒险或野蛮施工，
新进工人未经安全教育和培训就上岗作业，特种作业人员未经专门安全培训，持特
种作业操作证上岗等，这些都是顶管施工中引发安全事故的潜在风险因素。
顶管施工中安全风险的控制
顶管施工中安全风险控制包括所有为避免或减少安全风险发生的可能性以及潜
在损失而采取的各种措施。一般控制安全风险的对策和措施有：减轻，预防，转移，回避，自留，多元化，后备措施和利用等。
1、组织措施——建立健全工程项目的安全管理机构
顶管施工中安全风险控制包括所有为避免或减少安全风险发生的可能性
以及潜在损失而采取的各种措施。一般控制安全风险的对策和措施有：减轻，
预防，转移，回避，自留，多元化，后备措施和利用等。
2、技术措施———针对安全评价的风险制订预案
通过对风险的辨识和评价明确了安全风险管理的重点，针对不可接受风险制定
有效的安全管理方案，消除风险或降低风险的程度，提高安全控制的能力。
01 施工组织设计的制定和审查
工程要制定科学合理的施工组织设计，选择技术先进可靠的施工方法，是保证
工程顺利进行的保证，同时也是安全施工的保障。在施工组织设计的制定和审查中
要严格把关，特别是制定安全技术措施要从人员、设备、组织、机具、材料等方面
研究解决存在的问题，采取有效的控制措施。
02 编制专项的安全施工方案
针对施工中的不同施工项目如起重吊装工程、工作沉井的制作及现场的临时用
电等，要按照法律法规的要求制定专项的安全施工方案、吊装施工方案、临时用电
施工方案等，在施工过程中要落实各项安全措施。
03 制定应急救援预案
针对可能发生的事故制定切实有效的应急救援预案，并进行现场演练，对预案
的有效性进行检验，从中发现不足，进行改进。
3、经济措施——加大安全方面的奖惩力度
在顶管施工过程中对安全技术措施落实不到位而形成重大事故隐患或造成事故
的单位与有关责任人要进行严肃的处理，决不能在安全方面存在失控的现象。而对
安全管理到位，符合要求的要进行重奖，形成有效的安全管理机制，形成“要我安
全”到“我要安全”意识的转变，形成安全生产人人有责的氛围，调动大家参与安
全管理的积极性。
4、教育措施——定期召开安全专题会议
顶管施工过程中要针对不同时期、不同施工部位进行有针对性的安全教育，定
期召开专题安全会议，分析当前安全工作中存在的问题，研究解决问题的对策，对
存在的事故隐患做到“四不放过”：责任单位或个人未受到处罚不放过，原因分析
不清不放过，整改措施落实不到位不放过，全体人员未受到教育不放过。
5、检查措施——加强安全检查将隐患消灭在萌芽
通过风险识别、分析与评价等，明确了安全控制的重点，则在安全管理中
应加强对其检查；现场设专职安全管理人员，负责安全管理，逐项地检查措施
的落实情况，包括人员、设备、机具、材料、设施等是否落实到位，及时地发
现和消除存在的安全隐患。
顶管施工中质量通病的防治
顶管施工中质量通病的防治（一）
当前，各地区顶管施工队施工技术质量参差不齐，暴露出各种施工问题，提前做好施工质量控制尤为重要。本期飞蛙网搜集整理了顶管施工中通用的质量控
制办法，供大家在施工中参考。
1
管道轴线偏差过大
1、偏差结果
管道轴线与设计轴线偏差过大，使管道发生弯曲，甚至造成管节损坏，接口渗漏。
2、原因分析
地层正面阻力不均匀，形成导向偏差，造成管道轴线偏差。
顶管后背发生位移或不平整，使顶力合力线偏移，造成管道轴线偏差。
3、预防措施
顶管施工前对管道通过地带的地质情况认真调查。通过仪器，指导纠偏。纠偏按照“勤测量、勤纠偏、小量纠”的操作方法进行。
加强顶管后背施工质量的控制，确保后背不发生位移，并使后背平整，以保证顶进设备安装精度。顶进过程中随时绘制顶进曲线，以利指导顶进纠偏工作。
4、治理方法
重新调整千斤顶行程、顶力、顶速，或重新调整千斤顶的安装精度。
对顶管后背进行加固，防止位移进行发展，并确保后背平整。
纠偏前认真分析顶进曲线的发展趋势，采取适当的纠偏量，循序渐进，切不可操之过急，适得其反。
2地面冒浆
1、冒浆结果
顶管施工过程中，在管道轴线两侧一定范围内发生地面冒浆，管道周围建筑物和道路交通及管道等公用设施受到影响，甚至危机到正常使用和安全。
2、原因分析
顶进地层有空洞。
3、防治措施
施工前对工程地质条件和环境情况进行周密细致的调查，制定切实可行的施工方案，并对有问题地段采取加固保护措施。
顶管施工中质量通病的防治（二）
当前，各地区顶管施工队施工技术质量参差不齐，暴露出各种施工问题，提前做好施工质量控制尤为重要。本期主要分享顶进过程顶力突然增大和管道接口
渗漏问题的原因分析和改进建议，供大家在施工中参考。
1顶力突然增大
1、顶力增大现象
在顶进过程中顶进压力突然增大。
2、原因分析
土层塌方，或机头前端遇障碍物，使摩阻力增大。
管道轴线偏差形成弯曲，使摩阻力增大。
膨润泥浆配比不当或注入不及时，或注入量不足，减阻效果降低，使摩阻力增大。顶进设备油泵、油缸、油路发生故障。
顶进施工中，因故停顶时间过久，润滑泥浆失水后，使减阻效果降低。
3、防治措施
顶进过程中严格执行“勤测量、勤纠偏、小量纠”的操作要求，使管道轴线被控制在允许偏差范围内。
按不同地质条件配置适宜的泥浆，保证足量的泥浆储备与循环。
顶进施工前对顶进设备进行认真的检修保养。
停顶时间不能太久，发生故障及时加以排除。
4、治理方法
发生顶力过大的情况时，立即停止顶进，泥浆循环系统保证正常，查找原因，判
明情况后采取相应措施进行处理。
2钢筋混凝土管道接口渗漏
1、渗漏现象
管道接口渗水、漏水。
2、原因分析
管节和密封材料质量不符合技术标准或运输、装卸、安装过程中管节被损坏。
管道轴线偏差过大，造成接口错位，间隙不均匀填充材料不密实。
接口或止水装置选型不当。
3、预防措施
严格执行管节和接口密封材料的验收制度。
严格控制管道轴线，按技术标准和操作规程进行施工。
在管节的运输、装卸、码放、安装过程中，做到吊（支）点正确，轻装轻卸，保
护措施得当。
认真进行接口和止水装置的选型。
4、治理方法
可采用环氧水泥砂浆或化学注浆的方法进行处理。
顶管施工中质量通病的防治（三）
当前，各地区顶管施工队施工技术质量参差不齐，暴露出各种施工问题，提前做好施工质量控制尤为重要。本期主要分享顶管机下沉和管道沉淀、堵塞问题的原因分析和改进建议，供大家在施工中参考。
1顶力突然增大
1、现象
顶管机在推进过程中一直往下走，即使纠偏使用也不明显。
2、原因
A、大多发生在粉细砂土中。由于泥水平衡顶管机比较重，且机器转动起会引起
震动，这种震动会使粉细砂土很快液化，从而降低了它的承载力，进而使顶管机产生往下沉的趋势。
B、可能遇到了上下两层不同性质的土，由于下面一层土较软，而使顶管机往下
偏。
C、泥水压力控制不好。
3、防治措施
A、首先仔细阅读土质资料，如果在粉细砂土层中顶进偏低，可调低进泥的泥浆
浓度，减小顶进速度。
B、如果是遇到两层软硬程度不一样的土，应注意让顶管机的头部略微往上翘一
些，同时把前三至四节管与顶管机后壳体联成一体。
2泥水管内产生沉淀、堵塞现象
1、现象
泥水管内泥水流动不畅通，造成顶管机推进不顺利。
2、原因
A、在泥水管内产生沉淀这种现象大多发生在砂土层中。一是由于排泥泵效率低
下流量不足，在泥水管内的流速小于临界流速使泥砂产生了沉淀。二是在顶管机停止推进以前对管内冲洗力度不足致使泥砂产生沉淀。如果是粉细砂，一旦沉淀在泥水管内，时间持久后板结起来就比较难冲洗干净。
B、在含水量少的粘土层中，粘土会变成如同鸡蛋一样的泥团，如果泥团过大，
它在管道的弯头和阀门处会把管道堵塞。无论是哪一种管道堵塞，都会影响顶管机的正常推进，时间拖长，顶管机就会往下沉，从而影响到顶管的质量。
3、防治措施
A、如果排泥泵达不到所需的流量要求时，就应该更换。
B、停止推进前必须对排泥管道进行较为彻底的清洗。
C、如果是在含水量小的粘土中推进，应减小刀盘每转一圈时所切削泥土的厚度，
同时适当加大送水量。另外在排泥管道与基坑旁通之间加一只沉淀箱，可让土块或卵石在该箱里沉淀下来，过一段时间只需打开箱底排出。
顶管施工中质量通病的防治（四）
当前，各地区顶管施工队施工技术质量参差不齐，暴露出各种施工问题，提前做好施工质量控制尤为重要。本期分享顶进过程中易出现的地面沉降问题原因
分析和防治措施，供大家参考。
1地面沉降
1、现象
在顶管机过后或顶管施工完成以后，在管子中心线左右两侧的地面产生沉降。并且随着时间的推延，沉降槽的宽度与深度均匀与日俱增。
2、原因
沉降原因有四种：第一种是泥水浓度过低，造成超挖塌方所造成的；第二种是顶管过程中对土的扰动而产生的沉降；第三种则是由于润滑浆套内的浆液流失
所造成的沉降；第四种由于采取了辅助的降水施工所造成的沉降。
3、防治措施
控制好进尺与出土量之间的关系，做到不超挖；
润滑浆要有一定的稠度，不能太稀。如果对沉降要求很高的情况下顶完全程后，必须用充填浆把润滑浆完全置换出来；尽量少采用降水这一铺助施工手段。
2地面沉降超标（或过大）
1、现象
在顶管机头位置出现地面沉降超标（或过大）。2、
原因
地面沉降超标（或过大）原因有三种：第一种是适于顶管施工的新填土，由
于填土较为松散所造成的沉降超标（或过大）；第二种是顶管过程中泥水压力过高造成对机头前方土体冲刷成空洞而产生的沉降超标（或过大）；第三种则是排泥量过大，使机头前方不能形成压力，造成沉降超标（或过大）。
3、防治措施
顶管施工前认识阅读地质勘察报告，土质对顶管施工有影响的地段进行加固
注浆处理。
在顶管施工过程中，顶管机操作手要严格按照顶管操作规范进行操作，防止进水压力突然增加或突然减小，严格控制进排泥量，达到泥水压力平衡。
城市地下综合管廊工程总体设计 针对于城市的地下综合管廊而言，主要是为通过电力以及通讯、给水、制冷和燃气等真空管道的两种以上的管线集中的进行设置到道路之下相同的一个空间，从而可以形成一个集约化一会科学化的城市基础设施，并且也是有效的去解决了城市在进行发展过程中各种各样管线进行维修和扩容所导致出现的“蜘蛛网”等方面的问题，十分有效的对城市的形象进行了一定的提高，并且对于创建和谐的城市生态环境也是具有着重要的一个作用。 1.城市地下综合管廊的具体分类以及结构分析 1.1具体分类研究 在城市的地下综合管廊工程施工当中，其设施环节非常多，也是相对比较复杂的，其主要的内容主要分为以下几个环节：首先，市政管道部分，这一环节当中包括较多的管道，主要包括给排水管道、天燃气管道、原料供应以及运输管道等多个环节，对于给、排水环节就有几种，有工业上的给、排水管道和生活饮用水源给、排水管道等。而原料的供应就包括燃气、，煤气等管道，是人们生活当中不可或缺的环节。在运输领域当中就包括地铁，是为人们出行带来便利的重要途径，能够降低地面交通的拥堵。其次，电缆疏通，在地下管廊当中能够有效的实现电缆的连接和管理，其中就包含用电电缆以及通信电缆等，通过在地下管廊当中铺设不同的电缆，能够有效的节约地面空间，还能避免地面上电缆受日晒或其他因素而产生的电路损坏等问题，防止供电或通信系统在运行当中出现的不同故障等。最后，附属设施环节，对于这一环节的内容主要就是地下综合管廊运营以及管理当中具有较为重要的作用和意义，从而保障综合管廊运作的安全性。 1.2具体结构分析
在城市地下综合管廊当中的结构主要包括以下几个方面：其一，管廊本体结构主要是运用钢筋混凝土来构建的，运用的技术是是现浇方式或预制方式来进行建设的，最后形成完善的地下结构，从而保证城市当中不要的管线能够在这一空间当中通行。其二，不同管线的结构，在地下综合管廊当中，所承载的不同管线是管廊当中的核心环节和关键部分，在早期只有是以电力、电信、供排水等环节为主要内容。 而在现今不同的城市管线都可以通过地下综合管廊来运行，而对于排水管以及污水管等几个环节，这些都是重力流管线，在地下综合管廊工程当中会带来很大的成本影响，因此在当前的地下综合管廊当中没有幽水管和污水管环节，其三，监控管理环节，对于地下综合管廊当中，出现的湿度和煤气浓度较高、人员进出等状况，都会对地下综合管廊带来一定的安全问题，所以必须要在地下综合管廊当中设计监控系统，并与地面控制中心相连，及时将地下综合管廊的问题上报到相关办法，从而制定有效的方法和处理进行控制和管理，对于这一环节来说，是保障地下综合管廊系统安全稳定的重要环节。其四，通风环节，对于在地下开展管线施工工作，为了更好的保障施工工程的安全性和保障工作人员的生命健康，并且更好的提升管道的使用寿命，就必须要在施工过程中制定完善的机械通风环节，进而保障整体工程的通风，为工作人员施工带来有利条件。其五，排水环节，对于地下施工来说，整体工程很容易会出现下幽或是地下水渗水的现象和问题发生，这一现象的出现会导致施工现场出现较多的积水，而影响工程项目的正常施工，所以必须要在地下综合管廊当中涉及完善的排水系统，确保工程不会因积水问题而影响整体工程。其六，供电环节，在整体的工程施工当中，整体的采光是相对比较差的，为了更好的保障工程施工的顺利完成，提升整体施工效率，就必须要运用电力来帮助工程施工过程，
截污管线顶管施工 在管道铺设施工路线上有多处障碍物，当为永久性结构物且不能拆迁，也 不能局部破坏并修复。需采用顶管办法进行施工。 1 工作坑、接收坑布置 工作坑布置：由于HDPE管道长度为6m，工作坑的平面布置内侧尺寸为 7*3.5m。接收坑的内侧尺寸为5*3.5m。坑的内侧第一圈维护结构为500拉森桩，拉森桩外侧为水泥搅拌桩，水泥搅拌桩直径为800mm，咬合200mm，中心为据钢板桩外边缘1m处。内支撑围檩采用HW400‘H’型钢，围檩下部每隔2m用牛腿托住。内支撑钢管采用直径为200mm壁厚为10mm的钢管。基坑长度方向上中心一道长为2.7m，四角各一道长为2m且与围檩成45度的钢管。钢管的端部采用可调接头。坑底垫层为C15，厚为15CM，平面尺寸为6.2m*2.7m。基坑四周挖宽为300mm，深400mm的排水沟，在靠待施工清淤沟的一侧设直径 600mm的集水井一口比排水沟深1m。设一台扬程为15米以上的潜水泵。后背 墙采用2m*2m*0.4m的砼块。顶管采用直径为800的顶管，顶管后放置外圈直径为800，内圈直径为600的厚为200mm的顶铁。 接收坑布置：接收坑的内侧尺寸为5*3.5m。坑的内侧第一圈维护结构为500拉森桩，拉森桩外侧为水泥搅拌桩，水泥搅拌桩直径为800mm，咬合200mm，中心为据钢板桩外边缘1m处。内支撑围檩采用H400‘H’型钢，围檩下部每隔 2m用牛腿托住。内支撑钢管采用直径为200mm壁厚为10mm的钢管。四角各 一道长为2m且与围檩成45度的钢管。钢管的端部采用可调接头。坑底垫层为 C15，厚为15CM，平面尺寸为4.2m*2.7m。基坑四周挖宽为300mm，深400mm 的排水沟，在靠待施工清淤沟的一侧设直径600mm的集水井一口比排水沟深1m。设一台扬程为15米以上的潜水泵。 现场布置采用16t汽吊，设备布置采用25吨汽吊。 井内布置主要是后靠背、导轨、主顶油缸、油泵动力站、钢制扶梯。 在此工程中的典型工作坑做法为如下三种方法： 做法一：在管道高程为小于5m时，搅拌桩深为12m，拉森桩长为9m。支撑采用一道支撑，支撑中心位于距桩顶0.5m处。 做法二：在管道高程为大于等于5m小于7m时，搅拌桩深为15m，拉森桩
电力顶管施工方案 一、工程概况 本电力顶管工程位于XX路，属于电力套管工程，长度约为260米，为过路顶管，共12回。 二、施工准备 1．首先对拟穿越地段进行踏勘，查明该地段建筑基础、地下障碍物及地下公用管线的种类、位置、埋深、走向以及管材、尺寸。再利用管线探测仪进一步确定地下各种管线的走向及深度。最后根据相关部门的管位交底进行复核。 2．查明拟穿越地段的土层结构、分布特征和工程地质性质。 3、场地平整、确定钻机位置、入土点、出土点以及造斜段长度等。4．通过勘测结果进行导向孔轨迹设计，定出最合适的轨迹。 5．所有施工机械设备登记、检查进入施工现场。 6．接通水和电，准备好泥浆泵、清水泵。 7．配制泥浆，根据土质配制相应浓度的泥浆。 三、施工方案及施工方法 顶管工程施工流程图
1、非开挖技术优势及应用 顶管技术的优势随着城市建设的大规模发展,在近年得到广泛的应用,因为它不需要开挖面层,能穿越地面构筑物和地下管线及公路、河道,节省大量投资和时间,对城区的交通、噪音、粉尘的危害和影响大大降低,是真正的无污染、高效率的施工技术。 在非开挖技术行业中,定向钻进(顶管)发展势头越来越旺。目前,在电力、电信、天然气、自来水、污水，定向钻进已是一种普通的施工工艺。其优势在于:一、顺利穿越障碍;二、减少对已建基础设施的破坏;三、不影响城市交通;四、加快施工进度;五、综合效益好。 由于现代城市的地下铺设了各种设施,例如,电话线、电力线、有线电视线、交通信号路灯线、煤气管道、供水、排水、洪水控制设施及管道,甚至国防通信电缆等等。由于地下设施位置和深度记录不准确、不完善,城市档案资料不全,有的甚至根本无图可查。如果不搞清楚,一旦遭到损坏,后果不堪设想。
城市地下综合管廊建设分析 针对于城市的地下综合管廊而言，主要是为通过电力以及通讯、给水、制冷和燃气等真空管道的两种以上的管线集中的进行设置到道路之下相同的一个空间，从而可以形成一个集约化一会科学化的城市基础设施，并且也是有效的去解决了城市在进行发展过程中各种各样管线进行维修和扩容所导致出现的“蜘蛛网”等方面的问题，十分有效的对城市的形象进行了一定的提高，并且对于创建和谐的城市生态环境也是具有着重要的一个作用。 1.城市地下综合管廊的具体分类以及结构分析 1.1具体分类研究 在城市的地下综合管廊工程施工当中，其设施环节非常多，也是相对比较复杂的，其主要的内容主要分为以下几个环节：首先，市政管道部分，这一环节当中包括较多的管道，主要包括给排水管道、天燃气管道、原料供应以及运输管道等多个环节，对于给、排水环节就有几种，有工业上的给、排水管道和生活饮用水源给、排水管道等。而原料的供应就包括燃气、，煤气等管道，是人们生活当中不可或缺的环节。在运输领域当中就包括地铁，是为人们出行带来便利的重要途径，能够降低地面交通的拥堵。其次，电缆疏通，在地下管廊当中能够有效的实现电缆的连接和管理，其中就包含用电电缆以及通信电缆等，通过在地下管廊当中铺设不同的电缆，能够有效的节约地面空间，还能避免地面上电缆受日晒或其他因素而产生的电路损坏等问题，防止供电或通信系统在运行当中出现的不同故障等。最后，附属设施环节，对于这一环节的内容主要就是地下综合管廊运营以及管理当中具有较为重要的作用和意义，从而保障综合管廊运作的安全性。 1.2具体结构分析 在城市地下综合管廊当中的结构主要包括以下几个方面：其一，管廊本体结构主要是运用钢筋混凝土来构建的，运用的技术是是现浇方式或预制方式来进行建设
城市地下综合管廊建设之顶管施工法全解析 顶管施工 顶管施工就是非开挖施工方法，是一种不开挖或者少开挖的管道埋设施工技术。顶管法施工就是在工作坑内借助于顶进设备产生的顶力，克服管道与周围土壤的摩擦力，将管道按设计的坡度顶入土中，并将土方运走。一节管子完成顶入土层之后，再下第二节管子继续顶进。 其原理是借助于主顶油缸及管道间、中继间等推力，把工具管或掘进机从工作坑内穿过土层 一直推进到接收坑内吊起。管道紧随工具管或掘进机后，埋设在两坑之间。 它的技术要点在于纠正管子在地下延伸的偏差。特别适用于大中型管径的非开挖铺设。具有经济、高效，保护环境的综合功能。 这种技术的优点是：不开挖地面；不拆迁，不破坏地面建筑物；不破坏环境；不影响管道的 段差变形；省时、高效、安全，综合造价低。 该技术在我国沿海经济发达地区广泛用于城市地下给排水管道、天燃气石油管道、通讯电缆等各种管道的非开挖铺设。它能穿越公路、铁路、桥梁、高山、河流、海峡和地面任何建筑 物。采用该技术施工，能节约一大笔征地拆迁费用、减少对环境污染和道路的堵塞，具有显 著的经济效益和社会效益。 常见4种顶管施工技术 1、刃口推进工法
2、泥水推进工法 3、土压式推进工法
·通过向切削仓内注入一定比例的混合材料，使得充满泥仓的泥土混合体平衡正面土压以及地下水压力。 ·无需泥浆泵等后部配套装置，整机造价低廉。 ·无需泥浆处理，施工成本低。 4、泥浓式推进工法
可以不加破碎的排出孔径约为顶管机直径1/3的砾石 ·采用了二次注浆方法，大大的减少了磨阻力，适合长距离顶进 各种顶管机型的优缺点 1.敞开式掘进机 当顶进管道轴线附近可能存在大的石块，桩基等不明障碍物时，可采用排障方便、成本低廉的敞开式掘进机。地下水位较高的话可采取井点降水等辅助施工方法。另外，对于含水量较少并且N值大于18的黄土和强风化岩，也可采用敞开式掘进机顶进。敞开式掘进机在类似于农田对地面沉降要求不严格的情况下也可采用。 缺点：顶速慢、遇到流沙土层难以控制出土量。 2.多刀盘土压平衡式顶管机 多刀盘土压平衡顶管掘进机把通常的全断面切削刀盘改成四个独立的切削搅拌 刀盘，尤其适用于软粘土层的顶管。
目录 一、工程概况 (2) 二、工程地质条件 (2) 三、顶管方案 (2) 1.顶管现场平面布置 (2) 2.顶管施工流程图 (4) 3.顶管施工工艺及设备配置 (5) 4.顶管施工方法及技术质量保证措施 (11) 四、施工计划 (18) 1.施工进度计划 (18) 2.施工资源计划 (18) 五、环境监测 (19) 1. 工程情况 (19) 2. 监测内容 (20) 3. 测点布设 (20) 4. 监测频率 (20) 六、安全文明施工保证体系 (20) 1. 安全保证管理体系 (20) 2. 安全保证措施 (21) 3. 重点工序的安全措施 (21) 4. 环境保护 (22) 5. 现场文明施工措施 (22) 附图一：顶管现场平面布置图 附图二：出洞口增设钢板桩示意图 附图三：顶管顶进系统布置图 附图四：顶管顶进施工图
一、工程概况 严桥支线输水管道采用2根DN3600钢管，2根管线平行段中心间距为8m，管道中心线距道路红线2m，管线长度约为27km。管道绝大部分拟采用顶管施工，仅在五号沟泵站和严桥泵站附近有一段管道采用开挖方式。管顶覆土厚度不小于5.4m，对于特殊地段（穿越建筑物或重要道路），视情况适当加大埋设深度。顶管工作井和接收井拟采用沉井、地下连续墙或者SMW工法，根据实际地质地形条件确定，其平面净尺寸分别为约13.0×13.8m和8.0×13.8m，沿顶管方向的长度分别为约13.0m和8m，埋深均约为9.8m。钢管顶进施工采用管径对应的大刀盘土压平衡式顶管机，配备4～6个400t主顶作为主顶设备，现场配备120t履带吊。管道沿线除穿越A20立交和磁浮快速轨道交通高架外，其它一般位于已有道路绿化带内。 二、工程地质条件 根据上海岩土工程勘察设计研究院有限公司提供的青草沙水源地原水工程严桥支线工程岩土工程勘察报告，拟建输水管道沿线场地40.5m深度范围内地基土属第四纪滨海～河口、滨海～浅海、滨海、沼泽、溺谷、河口～湖泽及河口～滨海相沉积物。主要由粘性土、粉性土及砂土组成，一般呈水平层理分布。根据顶管施工段 工程地质剖面图分析，顶管施工主要涉及第② 3层灰色砂质粉土、第③ 1 层灰色淤泥 质粉质粘土、第③ 1夹层灰色粘质粉土、第③ 2 层灰色砂质粉土夹淤泥质粉质粘土、第 ④层灰色淤泥质粘土。第③ 1 层及第④层以淤泥质粘性土为主，呈流塑状态，局部夹 少量薄层粉砂；而第② 3层、第③ 1夹 层及第③ 2 层以粉性土为主，呈松散～稍密状态， 局部夹少量粘性土。 三、顶管方案 1、顶管现场平面布置 1.1 地面布置 在工作井范围内实行全封闭隔离施工并布置以下必要的设施，地面指挥监测中心、办公室、仓库、配电间等。布局要合理，环境整洁、卫生，并有专职人员进行管理。井顶布置一台120t履带吊车负责钢管及顶铁吊运和井内、地面的吊装工作。现场内另设临时堆场，供管节及半成品、周转材料等堆放，顶管现场考虑一定管节
顶管 法施工 １、技术简介 顶管施工就是非开挖施工方法,是一种不开挖或者少开挖的管道埋设施工技术。顶管法施工就是在工作坑内借助于顶进设备产生的顶力,克服管道与周围土壤的摩擦力，将管道按设计的坡度顶入土中,并将土方运走。一节管子完成顶入土层之后，再下第二节管子继续顶进。其原理是借助于主顶油缸及管道间、中继间等推力，把工具管或掘进机从工作坑内穿过土层一直推进到接收坑内吊起。管道紧随工具管或掘进机后，埋设在两坑之间。 非开挖工程技术彻底解决了管道埋设施工中对城市建筑物的破坏和道路交通的堵塞等难题,在稳定土层和环境保护方面凸显其优势。这对交通繁忙、人口密集、地面建筑物众多、地下管线复杂的城市是非常重要的，它将为城市创造一个洁净、舒适和美好的环境。 非开挖技术是近几年才开始频繁使用的一个术语,它涉及的是利用少开挖,即工作井与接收井要开挖，以及不开挖,即管道不开挖技术来进行地下管线的铺设或更换，顶管直径ＤN800—４５00。通过工作井把要埋设的管子顶入土内，一个工作井内的管子可在地下穿行１500米以上，并且还能曲线穿行，以绕开一些地下管线或障碍物。 它的技术要点在于纠正管子在地下延伸的偏差。特别适用于大中型管径的非开挖铺设。具有经济、高效,保护环境的综合功能。这种技术的优点是:不开挖地面；不拆迁,不破坏地面建筑物；不影响交通;不破坏环境；施工不受气候和环境的影响;不影响管道的段差变形；省时、高效、安全，综合造价低。 该技术在我国沿海经济发达地区广泛用于城市地下给排水管道、天燃气石油管道、通讯电缆等各种管道的非开挖铺设。它能穿越公路、铁路、桥梁、高山、河流、海峡和地面任何建筑物。采用该技术施工，能节约一大笔征地拆迁费用、减少对环境污染和道路的堵塞,具有显著的经济效益和社会效益。 2、技术原理 顶管施工是继盾构施工之后而发展起来的一种地下管道施工方法，它不需要开挖面层,并且能够穿越公路、铁道、河川、地面建筑物、地下构筑物以及各种地下管线等。顶管施工借助于主顶油缸及管道间中继间等的推力,把工具管或掘进机从工作井内穿过土层一直推到接收井内吊起。与此同时,也就把紧随工具管或掘进机后的管道埋设在两井之间,以期实现非开挖敷设地下管道的施工方法。 ３、现状分析 经过多年的发展，顶管技术在我国已得到大量地实际工程应用，且保持着高速的增长势头,无论在技术上、顶管设备还是施工工艺上取得了很大的进步,在某些方
目录 一、工程概况 (1) 二、编制依据 (1) 三、施工组织部署 (1) 四、施工计划 (3) 五、施工方案 (3) 五、施工质量保证措施 (7) 六、安全文明施工保证措施 (7) 七、施工应急措施 (9)
G230开封至尉氏段改建工程 顶管施工方案 一、工程概况 国道230是《国家公路网规划（2013年～2030年）》中新增国道，北起吉林通化，南至湖北省武汉，是连贯南北的一条国道主干线，是国家公路网及河南省公路网主骨架的重要组成部分。本次拟建路段为开封境内市区至尉氏县段，分部起始里程：K28+982.6-K52+445.32，全长23.462公里。本次设计共有顶管15处， MPP管长度共计838米，其中A120mm335米、A160mm210米、A200mm293米。 二、施工准备 1、首先对拟穿越地段进行踏勘，查明该地段建筑基础、地下障碍物及地下公用管线的种类、位置、埋深、走向以及管材、尺寸。再利用管线探测仪进一步确定地下各种管线的走向及深度。最后根据相关部门的管位交底进行复核。 2、查明拟穿越地段的土层结构、分布特征和工程地质性质。 3、场地平整、确定钻机位置、入土点、出土点以及造斜段长度等。 4、通过勘测结果进行导向孔轨迹设计，定出最合适的轨迹。 5、所有施工机械设备登记、检查进入施工现场。 6、接通水和电，准备好泥浆泵、清水泵。 7、配制泥浆，根据土质配制相应浓度的泥浆。 三、施工组织部署 1、项目管理组织
根据本工程的实际情况，我项目分部成立顶管专项施工组，负责该工程的施工作业。 工程项目管理组织机构图 2、施工人员配置
3、施工设备 （1）工程施工的主要设备——钻机1台（采用68吨非开挖铺管钻机），其主要技术性能指标为： （2）定向导向仪器采用美国DCI公司Ecplise定位系统. （3）其他设备、仪器 50KW发电机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1台 污水泵┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 1台 5吨汽车┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1辆 Ecplise导向仪┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 1套 水准仪┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1台 四、施工计划 本次设计共有顶管15处， MPP管长度共计838米，其中A120mm335米、A160mm210米、A200mm293米。现场已具备工作条件，拟采用1台钻机同时进行施工，计划工期1个月。 五、施工方案 1、施工方案概述 根据现场实际情况，本工程决定采用非开挖定向钻施工，施工前详细调查地下原有构筑物及管线的走向、深度、材质等。按照拟建管道的设计参数，和实际地表高程并结合原有地下管线构筑物的调查结果，分析并计算钻机与敷设管线在穿越过程中的受力情况，精心设计出最佳敷设轨迹。导向施工中由地面导向仪微控钻机导向钻头，按设计轨迹成孔，完成导向孔后，逐级扩孔，保证孔内畅通。清孔满足托管条件下，完成敷管。管道回托完成后，将
城市地下综合管廊施工要点 摘要：随着城市化的发展，对城市地下管网的类型和容量提出了越来越高的要求。管道容量已不能满足城市发展的需要。传统的管线多为直埋式，占用路面下 的空间较大，由多个部门管理。管道铺设不能与道路施工同步，导致道路开挖频繁，不仅影响道路的正常使用，还造成投资的浪费，还带来噪音和粉尘污染。针 对传统管网建设中存在的问题和我国城市化建设的现实需求，地下综合管廊的建 设逐渐引起了各界的关注。 关键词：城市；地下隧道效用；机械和电气；建设 1城市地下综合利用隧道工程概况 1.1地下综合管廊结构 （1）管廊本体·。城市地下综合隧道本质上是一种地下钢筋混凝土结构，其 施工方式既有现场浇筑，也有预制施工，其主要作用是承载城市发展和居民生活 所需的各种管道。（2）管线。地下综合隧道不仅包括电力、燃气、给排水，还 包括城市未来发展可能需要的通信、网络等管道。（3）监测系统。监测系统主 要是地下隧道的监测环境，收集信息的温度、湿度、气体浓度等地下隧道的环境 参数，并反馈到相关经理，它提供了依据来判断是否存在安全隐患的管道走廊。（4）通风系统。为了保证工人的生命安全，延长管道的使用寿命，采用机械通 风来保证管道内的空气流通。（5）排水系统。城市地下综合隧道位于城市地下，环境较为复杂，可能受到雨水、地下水等的影响，出现渗水问题。为了避免地下 综合隧道积水，导致各种管线失效，需要建立完善的排水系统。 1.2城市地下综合管廊的优势 （1）节省城市空间。 通过地下管廊的建设，城市发展的各种基础设施管线的综合布局和日常需求 居民已经意识到，这不仅有效地减少了建设城市地上空间电缆，电力电缆和其他 设施，地下综合管廊提高了城市土地的综合利用率，避免了重复的道路开挖施工，减少了对城市地面交通的影响，美化城市环境。 （2）各类管线的有效保护。 利用地下综合管廊可实现各种管线的综合布置，有效降低外界因素对管线的 影响。此外，地下综合管廊的建设减少了电杆、高架桥等地面构筑物的建设，避 免了因断裂和倾倒造成的二次伤害和财产损失。 1.3我国城市地下综合管廊建设中面临的普遍问题 第一，系统规划设计存在风险。作为城市地下管线的施工隧道是一个一次性 的项目，有必要做出科学预测城市未来的发展规划项目的建设之前，城市规划和 设计的地下管廊项目完成后考虑未来城市发展。一方面要严格控制浪费现象，另 一方面要保证它满足城市发展的需要，才能充分发挥综合管廊的作用。然而，无 论预测多么准确，都不可能完全准确，这给综合隧道的规划设计带来了一定的风险。 第二，财政压力。由于城市地下公用事业项目需要一次性完成，在项目建设 初期需要大规模投资，而此类基础设施往往依赖于政府财政或相关的融资政策， 因此往往会因为财政约束而出现问题。 最后，与城市地下综合隧道建设相关的法律和标准体系还不完善。目前，我
什么是顶管施工法 长期以来，城市建设过程中，城市道路被频繁开挖严重影响了人民的生活。一项非开挖施工技术——顶管施工技术，不需开挖地面，并且能够穿越公路、铁路、河道、湖泊、建筑物、以及各种地下管线等，解决了市政施工难题，而且，顶管施工随着城市建设的发展已越来越普及，已运用到给排水、煤气、电力、通信等管道的施工。广东省基础工程公司近几年来用先进的顶管施工技术，解决了一个个难题，为城市建设的文明施工、快捷施工做出了贡献。 据介绍，目前，顶管施工常采用的施工方法分为敞开人工手掘式和密封机械式顶管施工方法，其中机械式顶管施工常用的施工方法又有泥水平衡式和土压平衡式两种，顶管施工常用的管材有砼管、钢管、玻璃夹砂钢管。施工所采用的主要设备为信息化及全自动化泥水平衡顶管机。 顶管施工的基本原理为：从地面开挖两个基坑井，然后管节从工作井安放，通过主顶千斤顶或中继间的顶推机械的顶进，推动管节从工作井预留口穿出，穿越土层到达接收井的预留口边，然后通过接收井的预留口穿出，形成管道的施工。 顶管工法主要有以下几种：
目前顶管所常见的几种土质 1、淤泥质黏土：此种软土的形成是在较弱的海浪岸流及潮汐的水动力作用 下逐渐形成的。土的颜色多呈灰色或黑灰色，光润油滑且有腐烂植物的气味，多 呈软塑或半流塑状态。其天然含水量很大，一般都大于30%，饱和度一般大于90%，液限一般在35-60%之间，软土的天然重度较小，约在15-19KN/m3之间。孔隙比 都大于1，因其天然含水量高、孔隙比大，就带来了软土地基变形大，强度低的 特点。 2、砂性土：由于曾受到海水的冲击，部分地区沉积层含有海水所搬运的大 量沉积物，其中主要为细砂及粉砂。由于含黏土的成分较少，我们可称之为砂性土。砂性土的土颗粒较一般的黏土大，一般在20μ以上，土颗粒之间的凝聚力 较小，呈单粒结构。孔隙比较大，很容易在水动力的作用下产生流沙现象。 3、黄土：凡以风力搬运沉积又没有经过次生扰动的、无层理的黄色粉质、
城市地下综合管廊类型、施工方法及适用范围介绍 一、城市地下综合管廊类型介绍 1. 综合管廊根据敷设的管线等级和数量可以分为： （1）干线综合管廊 一般设置于道路中央下方或道路红线外综合管廊带内，主要输送原站（如自来水厂、发电厂、燃气制造厂等）到支线综合管廊，其一般不直接服务沿线地区。其主要收容的管线为电力、通讯、自来水、燃气、热力等管线，有时根据需要也将排水管线收容在内。在干线综合管廊内，电力从超高压变电站输送至一、二次变电站，通讯主要为转接局之间的信号传输，燃气主要为燃气厂至高压调压站之间的输送。干线综合管廊的断面通常为圆形或多格箱形，综合管廊内一般要求设置工作通道及照明、通风等设备。干线综合管廊的特点主要为：稳定大流量的运输、高度的安全性、内部结构紧凑、兼顾直接供给到稳定使用的大型用户、一般需要专用的设备、管理及运营比较简单。 （2）支线综合管廊 主要负责将各种供给从干线综合管廊分配、输送至各直接用户。其一般设置在道路的两旁，收容直接服务的各种管线。支线综合管廊的断面以矩形断面较为常见，一为单格或双格箱型结构。内部要求设置工作通道及照明、通风设备。主要特点为：有效（内部空间）断面较小、结构简单施工方便、设备多为常用定型设备、一般不直接服务大型用户。支线综合管廊示意图如下： （3）电缆沟 主要负责将市区架空的电力、通讯、有线电视、道路照明等电缆收容至埋地的管道。一般设置在道路的人行道下面，其埋深较浅，一般在 1.5米左右。以矩形断面较为常见，一般不要求设置工作通道及照明、通风等设备，仅增设供维修时 用的工作手孔即可。示意图如下：
(4) 干支线混合型综合管廊 干支线混合综合管廊在干线综合管廊和支线综合管廊的优缺点的基础上各有取舍，一般 适用于道路较宽的城市道路。 2. 综合管廊的断面形式可分为： 矩形、圆形、半圆形和拱形综合管廊，如下图 拱形绑合管廊 综合管廊的标准断面应根据容纳的管线种类、数量、施工方法综合确定。采用明挖现浇施工时宜采用矩形断面，采 用明挖预制装配施工时宜采用矩形断面或圆形断面，采用非开挖技术时宜采用圆形断面、马蹄形断面。 3. 综合管廊根据舱位数量可分为: 单舱综合管廊、双舱综合管廊及多舱综合管廊 —U U { I 【I 半腳形综合胃廊 gtzK 圓形综合管廊
海东市地下综合管廊施工测量方案 编制人： 审核： 审批： 中国建筑第五工程局有限公司 海东地下管廊项目经理部 二零一六年八月
目录 一、编制依据 (1) 二、工程概况 (1) 三、施工部署 (2) 3.1组织工作 (2) 3.2施工测量放样工艺流程图 (3) 四、施工测量的基本要求 (3) 4.1施测原则 (3) 4.2准备工作 (4) 4.3测量仪器的选用 (4) 4.4、测量人员培训 (5) 4.5、仪器设备检定和日常检校 (5) 五、控制网测设 (5) 5.1总平面控制 (5) 5.2施工平面控制网测设 (5) 5.2.1平面控制网布设原则 (5) 5.2.2 施工平面控制网的布设 (6) 5.3高程控制网的布设 (6) 5.3.1 高程控制网的布设原则 (6) 5.3.2 高程控制网的等级及技术要求 (7) 5.3.3 水准点的埋设及观测技术要求 (7) 六、施工测量放样 (8) 6.1、测量资料收集与放样方案制定 (8) 6.2、基础开挖测量放样 (9) 6.2.1、前期测量准备工作。 (9) 6.2.2、实施放样 (9) 6.3管廊施工放样要求 (11) 七、测量劳动组织 (12) 八、仪器要求 (13) 九、设备机具配置 (13) 十、质量控制及检验 (13) 十一、安全及环保要求 (14) 11.1、安全要求 (14) 11.2、环保要求 (14)
一、编制依据 1.1 海东市地下综合管廊《施工图设计文件》； 1.2 《建筑地基基础设计》(GB50007-2002)； 1.3 《工程测量规范》(GB50026-2007)； 1.4 《建筑地基基础工程施工质量验收规范》(GB50202-2002)； 1.5 《国家三、四等水准测量规范》(GB12897-91)； 1.5 《建筑基坑工程监测技术规范》(GB50497-2009)； 二、工程概况 海东市平安区平安大道地下综合管廊西起三合大道（古瓦公路）与平安大道交叉口K0+000，东至东园路与平安大道交叉口K4+931，全长4.931公里（见管廊分布示意图）。管廊布置于平安大道机动车道正下方。管廊施工采取基坑明挖、结构现浇等工艺。管廊断面采用干支混合型的形式，满足管线安装敷设和运营维护要求，断面型式设计为双舱、三舱和四舱形式，入廊管线种类有高压电力、给水、中水、电力、通信、燃气等，结构全宽分别为7.75m、10.4m、13.05m，结构高度为4.45m，结构断面详见图示。综合管廊顶部覆土厚度2.5米～3.0米，断面净高3.5米～6.1米，基坑一般深度约7-8m，下穿河道的局部段落基坑深度在10m以上。 平安大道为平安区城区主干道，路面全宽约16m；除两端交叉口外，沿线共有15个支路交叉口；沿线主要为平安区政府机关、部队、学校、企事业单位和商铺、餐馆的聚集地，交通较为繁忙，

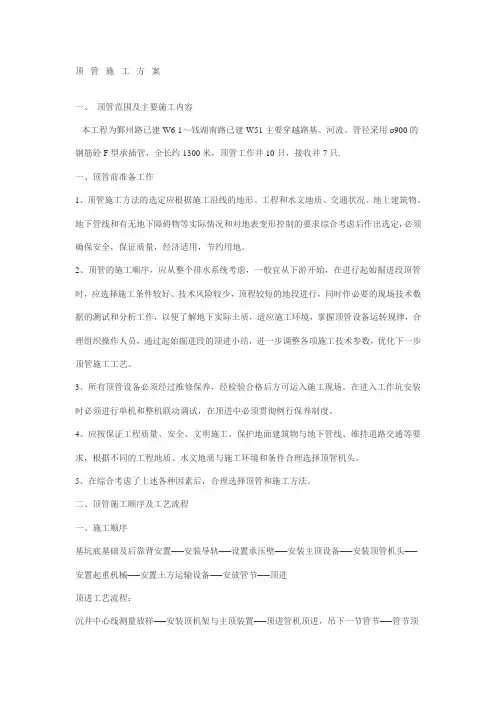

顶管施工方案 一、顶管范围及主要施工内容 本工程为鄞州路已建W6-1～钱湖南路已建W51主要穿越路基、河流。管径采用?900的钢筋砼F型承插管，全长约1300米，顶管工作井10只，接收井7只. 一、顶管前准备工作 1、顶管施工方法的选定应根据施工沿线的地形、工程和水文地质、交通状况、地上建筑物、地下管线和有无地下障碍物等实际情况和对地表变形控制的要求综合考虑后作出选定，必须确保安全，保证质量，经济适用，节约用地。 2、顶管的施工顺序，应从整个排水系统考虑，一般宜从下游开始，在进行起始掘进段顶管时，应选择施工条件较好、技术风险较少，顶程较短的地段进行，同时作必要的现场技术数据的测试和分析工作，以便了解地下实际土质，适应施工环境，掌握顶管设备运转规律，合理组织操作人员，通过起始掘进段的顶进小结，进一步调整各项施工技术参数，优化下一步顶管施工工艺。 3、所有顶管设备必须经过维修保养，经检验合格后方可运入施工现场。在进入工作坑安装时必须进行单机和整机联动调试，在顶进中必须贯彻例行保养制度。 4、应按保证工程质量、安全、文明施工、保护地面建筑物与地下管线、维持道路交通等要求，根据不同的工程地质、水文地质与施工环境和条件合理选择顶管机头。 5、在综合考虑了上述各种因素后，合理选择顶管和施工方法。 二、顶管施工顺序及工艺流程 一、施工顺序 基坑底基础及后靠背安置──安装导轨──设置承压壁──安装主顶设备──安装顶管机头──安置起重机械──安置土方运输设备──安放管节──顶进 顶进工艺流程： 沉井中心线测量放样──安装顶机架与主顶装置──顶进管机顶进，吊下一节管节──管节顶
