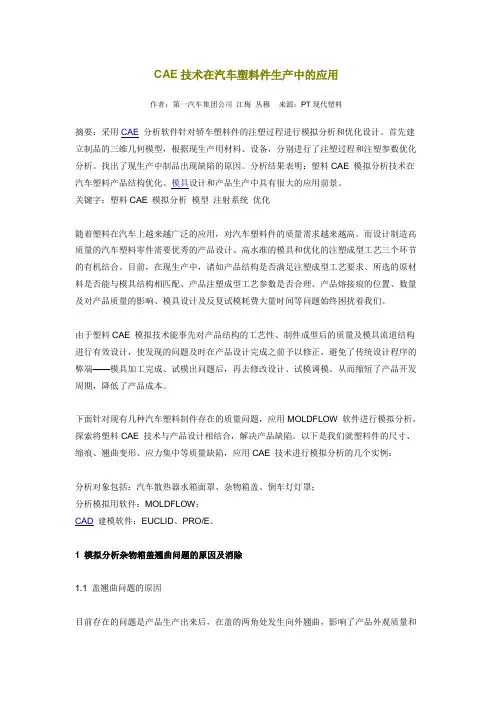

CAE技术在汽车塑料件生产中的应用作者：第一汽车集团公司江梅丛穆来源：PT现代塑料摘要：采用CAE分析软件针对轿车塑料件的注塑过程进行模拟分析和优化设计。
首先建立制品的三维几何模型，根据现生产用材料、设备，分别进行了注塑过程和注塑参数优化分析。
找出了现生产中制品出现缺陷的原因。
分析结果表明：塑料CAE 模拟分析技术在汽车塑料产品结构优化、模具设计和产品生产中具有很大的应用前景。
关键字：塑料CAE 模拟分析模型注射系统优化随着塑料在汽车上越来越广泛的应用，对汽车塑料件的质量需求越来越高。
而设计制造高质量的汽车塑料零件需要优秀的产品设计、高水准的模具和优化的注塑成型工艺三个环节的有机结合。
目前，在现生产中，诸如产品结构是否满足注塑成型工艺要求、所选的原材料是否能与模具结构相匹配、产品注塑成型工艺参数是否合理、产品熔接痕的位置、数量及对产品质量的影响、模具设计及反复试模耗费大量时间等问题始终困扰着我们。
由于塑料CAE 模拟技术能事先对产品结构的工艺性、制件成型后的质量及模具流道结构进行有效设计，使发现的问题及时在产品设计完成之前予以修正，避免了传统设计程序的弊端——模具加工完成、试模出问题后，再去修改设计、试模调模。
从而缩短了产品开发周期，降低了产品成本。
下面针对现有几种汽车塑料制件存在的质量问题，应用MOLDFLOW 软件进行模拟分析，探索将塑料CAE 技术与产品设计相结合，解决产品缺陷。
以下是我们就塑料件的尺寸、缩痕、翘曲变形、应力集中等质量缺陷，应用CAE 技术进行模拟分析的几个实例：分析对象包括：汽车散热器水箱面罩、杂物箱盖、倒车灯灯罩；分析模拟用软件：MOLDFLOW；CAD建模软件：EUCLID、PRO/E。
1 模拟分析杂物箱盖翘曲问题的原因及消除1.1 盖翘曲问题的原因目前存在的问题是产品生产出来后，在盖的两角处发生向外翘曲，影响了产品外观质量和装车进度。
为找出问题产生的原因，我们首先用现生产工艺参数进行模拟分析。
塑料制品外观检验标准1.引言本文档旨在规定塑料制品的外观检验标准，以确保塑料制品的外观质量符合相关要求。
通过制定明确的外观检验标准，能够帮助生产厂商和质检部门准确评估产品质量，进一步提升塑料制品的市场竞争力。
2.检验内容2.1 外观缺陷检验表面瑕疵检验：检查产品表面是否有划痕、凹陷、气泡、油污等缺陷。
色差检验：检查产品颜色是否均匀一致，不得出现色差过大的情况。
裂纹检验：检测产品表面、接口是否有裂纹。
2.2 尺寸检验外形尺寸检验：检查产品的外形是否符合设计要求，包括长度、宽度、高度等尺寸。
壁厚检验：测量产品的壁厚是否均匀，并符合设计要求。
2.3 标识检验检查产品的标识是否清晰可辨，包括产品名称、型号、生产日期、合格标志等。
3.检验方法视觉检查：使用肉眼对产品进行检查，以确保产品表面质量。
仪器检测：如使用显微镜、放大镜等工具对产品进行细节检查。
4.检验标准4.1 外观缺陷检验标准表面瑕疵：产品表面不得有明显的划痕、凹陷、气泡、油污等缺陷。
对于影响产品质量和美观的瑕疵，按照一定的等级进行评定。
色差：产品颜色应一致，不得出现色差过大的情况，在设计要求允许范围内，可根据实际色差进行判定。
裂纹：产品表面、接口不得有裂纹，对于细小裂纹的容忍度应按照设计和行业标准进行评定。
4.2 尺寸检验标准外形尺寸：产品的外形尺寸应符合设计要求，允许一定的尺寸偏差。
壁厚：产品的壁厚应均匀，不得出现过厚或过薄的情况，允许一定的壁厚偏差。
4.3 标识检验标准标识清晰可辨：产品的标识字体清晰可辨，不得模糊或不完整。
信息准确：产品的标识应包含正确的产品名称、型号、生产日期等信息。
5.检验记录与报告每次外观检验应有相应的检验记录和报告。
检验记录应包括检验日期、产品名称、型号、检验人员等信息，具体列出检验项和结果。
报告应简明扼要地总结检验结果，包括产品合格与否的评定，以及存在的问题和改进措施。
6.总结本文档详细说明了塑料制品外观检验的标准、内容、方法和记录要求。

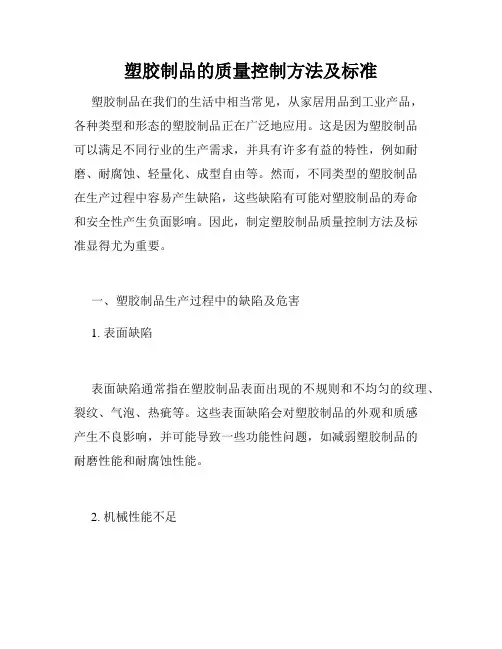

塑胶制品的质量控制方法及标准塑胶制品在我们的生活中相当常见，从家居用品到工业产品，各种类型和形态的塑胶制品正在广泛地应用。
这是因为塑胶制品可以满足不同行业的生产需求，并具有许多有益的特性，例如耐磨、耐腐蚀、轻量化、成型自由等。
然而，不同类型的塑胶制品在生产过程中容易产生缺陷，这些缺陷有可能对塑胶制品的寿命和安全性产生负面影响。
因此，制定塑胶制品质量控制方法及标准显得尤为重要。
一、塑胶制品生产过程中的缺陷及危害1. 表面缺陷表面缺陷通常指在塑胶制品表面出现的不规则和不均匀的纹理、裂纹、气泡、热疵等。
这些表面缺陷会对塑胶制品的外观和质感产生不良影响，并可能导致一些功能性问题，如减弱塑胶制品的耐磨性能和耐腐蚀性能。
2. 机械性能不足机械性能是衡量塑胶制品实用价值的关键指标之一，它包括抗打击性、拉伸强度、疲劳寿命等。
如果塑胶制品的机械性能不足，容易产生崩裂、变形、脆裂等质量问题。
3. 产品尺寸误差产品尺寸误差是生产过程中难以避免的问题之一。
尺寸误差大大影响了塑胶制品的装配和使用效果。
尺寸误差可能导致产品的不贴合、泄漏、失效等问题，严重时甚至危及人身安全。
二、塑胶制品质量控制方法1. 设计阶段的质量控制塑胶制品的设计是质量控制的第一道工序。
为了防止在生产过程中出现缺陷，我们可以在塑胶制品设计阶段引入模拟软件，通过模拟分析捕捉潜在的缺陷，然后进一步优化设计方案。
此外，在设计阶段进行模拟测试，也可以帮助减少尺寸误差。
2. 原材料检验塑胶制品的质量受到原材料质量的严重影响。
因此，原材料检验应该是质量控制工作的一个重要部分。
在原材料进厂时，应对原材料进行外观检查、检测密度、分子量、溶解度、熔指数等，以确保原材料符合标准和要求。
3. 生产控制塑胶制品的生产控制包括设备调试、工艺控制、工作环境控制、作业人员素质管理等。
对于塑胶制品的生产工艺，我们可以通过稳定性分析和生产过程监控，减少缺陷的产生。
产品表面缺陷、机械性能等指标的监测，可以为生产控制提供实时信息，制定相应的调整措施，保证产品质量的一致性。
塑料行业塑料制品质量检验标准引言塑料制品是现代社会的重要物质，广泛应用于各行各业。
为保证塑料制品的安全、环保和质量可靠，制定符合国际标准的塑料制品质量检验标准至关重要。
本文将从原材料、生产工艺、性能要求和环保要求四个方面探讨塑料制品质量检验标准。
一、原材料质量检验标准塑料制品的质量直接受到原材料的影响，对塑料原材料的质量进行严格的检验和控制是保证塑料制品质量的基础。
原材料质量检验标准包括但不限于以下几个方面：1. 外观要求：检验原材料的表面是否有明显的裂纹、气泡、异物等缺陷，并对其颜色、光泽等进行评定。
2. 密度检验：通过浸水法或其他密度测量方法检验原材料的密度是否符合要求。
3. 熔流率检验：根据塑料原材料的类型和用途，通过熔流指数仪等设备检测其熔体流动性能，以判断其加工成型的适应性。
4. 力学性能检验：包括拉伸强度、冲击强度、硬度等力学性能的检验，以确保塑料制品在使用中具有足够的强度和韧性。
5. 耐候性能检验：通过暴露试验或模拟老化试验，检验塑料原材料在不同环境条件下的耐候性能，以确保其在使用寿命内保持稳定的性能。
二、生产工艺质量检验标准塑料制品的生产工艺直接关系到制品的结构和性能，对生产工艺进行质量检验是确保塑料制品质量的重要环节。
生产工艺质量检验标准包括但不限于以下几个方面：1. 温度控制：通过检测和记录塑料加工过程中的温度变化，以确保加工温度在合理范围内，避免塑料热分解或加工过热造成的缺陷。
2. 压力控制：通过检测和记录塑料加工过程中的压力变化，以确保加工压力稳定和合理，避免因压力异常引起的制品缺陷。
3. 注塑速度控制：通过调整注射速度，实现塑料在模具中充实均匀，避免产生缺陷如翘曲、收缩等。
4. 冷却时间控制：根据塑料的类型和结构，合理控制冷却时间，以确保塑料制品在冷却过程中充分固化并保持形状的稳定。
5. 模具设计和维护：确保模具的合理设计和定期维护，以减少模具使用过程中的磨损和变形，提高产品的准确性和表面质量。
超声波无损检测试块大全
1.金属材料：超声波无损检测在金属材料领域广泛应用。
它可以用于
检测焊缝、铸件、锻件等金属制品的质量问题，如焊接缺陷、内部气孔、
夹杂物等。
超声波还可以检测金属材料的厚度变化、腐蚀程度以及表面裂
纹等。
2.塑料制品：超声波无损检测可以用于检测塑料制品的密封性能、内
部气泡、裂纹等缺陷。
它可以应用于各种塑料制品的生产过程中，例如塑
料管道、塑料容器、塑料板等。
3.混凝土结构：超声波无损检测可以用于评估混凝土结构的质量问题，如表面裂纹、内部空洞、劣化程度等。
它可以在混凝土施工过程中进行实
时监测，帮助预防结构的断裂和倒塌。
4.管道和容器：超声波无损检测可用于检测管道和容器的腐蚀、裂纹、脱层等问题。
它可以应用于石化、化工、电力等行业的管道和容器的定期
检测和维护。
5.航空航天领域：超声波无损检测在航空航天领域起到了重要的作用。
它可以用于检测飞机结构的缺陷、疲劳损伤以及隐蔽故障。
它可以应用于
飞机机身、发动机部件、螺栓连接等的检测。
6.医学领域：超声波无损检测被广泛应用于医学领域，用于检测人体
内部的器官、组织结构和血流情况。
它可以用于诊断疾病、观察胎儿发育
和进行手术引导。
总之，超声波无损检测具有广泛的应用领域和检测对象。
它在工业生产、建筑工程、医学诊断等领域中起着重要作用，对于提高产品质量、预
防事故和保障人类健康具有重要意义。

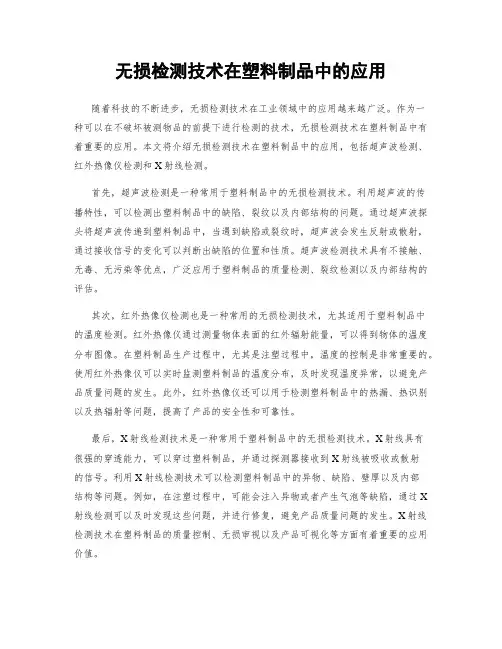

无损检测技术在制造业中的应用制造业是现代经济的支柱之一，随着科技的发展，各种先进技术被广泛应用于制造生产过程中，无损检测技术就是其中之一。
无损检测技术是制造业中非常重要的一项技术，它能够有效地发现和诊断材料或构件表面或内部的缺陷，确保产品质量达到标准。
一、无损检测技术概述无损检测技术是一种非破坏性测试技术，用于评估材料或构件的性能和缺陷。
它不需要破坏样品，同时也不会在样品上留下任何痕迹。
无损检测技术因其广泛应用于制造业、航空航天、能源、石油化工等领域而受到广泛关注。
它可以检测各种材料，包括金属、非金属、复合材料等，并可以发现许多类型的细小和大型缺陷，如裂纹、损伤、缺陷、焊接质量等。
如今，无损检测技术已成为高科技制造业中必不可少的一环。
二、无损检测技术的类型无损检测技术可分为多种类型，根据应用领域和检测要求的不同，各种类型的无损检测技术可以被选择并应用。
主要的技术包括：超声波检测、磁粉检测、渗透检测、红外检测、放射性检测等。
以下分别介绍几种技术的应用。
1、超声波检测技术超声波检测技术是基于声波的无损检测方法，通过把激励信号发送到材料或构件中，测量和分析从材料或构件中反射回来的声波的强度和时间延迟，可以检查材料或构件的缺陷和变形等。
这种技术可以应用于检测各种材料，如金属、陶瓷、玻璃等，并且是一种比较经济且准确的技术。
2、磁粉检测技术磁粉检测技术是一种无损检测方法，特别适用于金属材料中的缺陷检测。
它通过将磁粉散布在金属表面，然后施加磁场来发现金属表面的小裂纹、孔洞和其他缺陷。
该技术应用广泛，如铁路、航空、汽车和建筑等行业中，都有需要进行磁粉检测的情况。
3、渗透检测技术渗透检测技术常常应用于检测金属、陶瓷、塑料等制造材料的表面缺陷。
如此简单的方法是在所需检测的金属表面施加一层可渗透的工业染料，再将染料洗去。
这将使那些隐藏的裂痕和其他缺陷处在染料薄膜之下，并能被清晰地看到。
这种技术可以检查各种类型的制造材料，应用广泛。
塑料制品行业塑料质量检验标准随着塑料制品在各个行业中的广泛应用，人们对于塑料制品的质量要求也越来越高。
为了保证塑料制品的质量和安全性，塑料质量检验变得越来越重要。
本文将从塑料制品的生产、加工、应用等多个角度，探讨塑料质量检验的规范和标准。
一、塑料原材料的质量检验塑料制品的质量很大程度上取决于原材料的质量。
因此，在进行塑料制品生产之前，需要对塑料原材料进行严格的质量检验。
主要包括以下几个方面的内容：1. 外观检查：对原材料的颜色、透明度、异物等进行检查，确保原材料符合要求。
2. 密度测试：根据塑料的密度来确定其成分和熔融温度范围，进而判断原材料的质量。
3. 熔体流动性测试：通过测量塑料的熔体流动速率，判断原材料的熔融性能，从而评估其加工性能。
4. 力学性能测试：包括拉伸强度、断裂伸长率、冲击性能等测试，以确定原材料的强度和韧性。
5. 热稳定性测试：对原材料进行热老化试验，以评估其在高温环境下的稳定性。
二、塑料制品加工中的质量检验塑料制品在加工过程中，需要进行一系列的工艺控制和质量检验，以确保制品的质量符合要求。
主要包括以下几个方面：1. 温度控制：合理控制加热温度和冷却温度，以保证塑料在加工过程中的熔融和固化行为符合要求。
2. 注塑成型质量检验：包括外观缺陷、尺寸偏差、熔接线、热分解、气泡等问题的检测和控制。
3. 拉伸性能测试：对塑料制品进行拉伸强度、断裂伸长率等力学性能测试，以确保制品的强度和韧性。
4. 冲击性能测试：通过冲击试验，评估塑料制品的抗冲击能力。
5. 密度测试：检测制品的密度，以判断其成分和质量。
三、塑料制品的质量检验规程为了保证塑料制品的质量，塑料制品行业制定了一系列的质量检验规程。
包括以下几个方面：1. 塑料制品外观检查规程：包括塑料制品的颜色、透明度、表面是否有异物等检查标准。
2. 塑料制品尺寸检验规程：包括长度、宽度、高度、壁厚等尺寸的测量和判定标准。
3. 塑料制品力学性能检验规程：包括拉伸强度、断裂伸长率、冲击性能等力学性能的测量和判定标准。
注塑件外观检验标准注塑件是一种常见的塑料制品，它广泛应用于各个领域，如家电、汽车、医疗器械等。
由于注塑件的外观质量直接影响产品的美观度和质量感，因此外观检验对于注塑件生产至关重要。
本文将介绍注塑件外观检验的标准和方法，希望能够对相关行业提供一些参考和帮助。
首先，注塑件外观检验的标准主要包括以下几个方面，表面缺陷、尺寸偏差、色泽一致性、图案和标识等。
在进行外观检验时，需要对这些方面进行全面的考虑，确保产品的外观质量符合要求。
表面缺陷是注塑件外观检验中需要重点关注的内容之一。
常见的表面缺陷包括气泡、热流痕、流痕、水痕、白点、黑点等。
这些表面缺陷会直接影响产品的外观质量，因此在进行外观检验时，需要对这些缺陷进行认真的观察和判定。
同时，还需要根据产品的具体要求，对表面缺陷的允许范围进行明确的规定，以便进行合理的判定。
除了表面缺陷外，尺寸偏差也是注塑件外观检验中需要重点考虑的内容之一。
尺寸偏差会直接影响产品的装配和使用效果，因此在进行外观检验时，需要对产品的尺寸进行精确的测量和判定。
同时，还需要根据产品的具体要求，对尺寸偏差的允许范围进行明确的规定，以便进行合理的判定。
此外，色泽一致性、图案和标识也是注塑件外观检验中需要考虑的内容之一。
色泽一致性是指产品表面颜色的均匀性和一致性，图案和标识是指产品表面的图案和标识是否清晰完整。
在进行外观检验时，需要对这些内容进行认真的观察和判定，确保产品的色泽一致性、图案和标识符合要求。
在进行注塑件外观检验时，需要使用一些专业的检验设备和工具，如显微镜、卡尺、色差仪等。
同时，还需要进行严格的检验记录和报告，以便对产品的外观质量进行全面的评估和分析。
总之，注塑件外观检验是保证产品外观质量的重要环节，只有通过严格的检验和控制，才能生产出外观优良的注塑件产品。
希望本文介绍的注塑件外观检验标准和方法能够对相关行业提供一些参考和帮助，促进产品质量的提升和行业的发展。
双元表面缺陷检测系统在塑料行业的应用
章毅
（浙江双元科技开发有限公司，浙江杭州）
摘要：双元公司致力于利用先进成熟的技术和完善快捷的售服网络，为塑料行业，特别是薄膜类及片材类客户提供一整套缺陷检测及处理的解决方案。
关键字：双元缺陷检测塑料
随着各行各业对塑料制品的要求不断提高，以及同行业内的竞争不断加剧，塑料制品的质量控制日益受到各个塑料企业的关注和重视。
如何对生产线上的产品进行实时掌控？如何保证提供给客户是完美无暇的产品？浙江双元科技开发有限公司依托本身雄厚的技术实力以及广大的应用网络，从2003年开始，对应用于各行业的表面缺陷在线检测系统进行开发，经过不断的攻关与完善，目前新一代的具有完全自主知识产权的表面缺陷检测系统已成功的应用于造纸、塑料薄膜、新材料、无纺布、金属片材等各个行业，总计应用实例已达三百余套。
其中，在塑料行业内的保有量也已近百套！
本文将就双元表面缺陷检测系统在塑料行业中的应用进行介绍。
一、公司概况
浙江双元科技开发有限公司（双元科技）成立于2000年3月。
公司主要从事过程自动控制和产品质量在线检测系统的开发和研制。
公司的技术创新中心下辖产品表面缺陷检测技术、产品质量控制技术、微波应用技术、产品色度检测分析技术、电磁感应加热技术等6个研究所，对相关领域的应用技术开展了前瞻性的研究。
通过这些年的研究，公司成功推出了一系列产品，每个产品都是自主研发的，总体技术水平已经接近或达到了国际先进水平，初步形成了国产高档过程检测仪器仪表及控制系统产品平台，打破了国外公司在该领域的垄断地位。
公司于2006年11月被浙江省科技厅认定为“浙江省高新技术企业”。
现有员工106人，其中工程技术及管理人员就占了70%左右。
二、系统介绍
双元表面缺陷检测系统（以下简称SYWIS）能够在线检测、识别和显示塑料薄膜表面上的各种缺陷。
其主要由高速CCD线阵相机，组合光源及机架、数据处理中心、报警系统和操作站组成。
采用当今世界上先进的在线检测识别、成像及数据处理技术，为客户提供了包括实时缺陷检测、图象显示、报警、质量报告、设备故障诊断等功能在内的表面缺陷检测全套
解决方案。
CCD相机
CCD线阵相机对运动中的塑料薄膜进行逐行扫描，通过数据处理生成实时的动态检测图像。
缺陷检测大小可达0.01-2.0毫米（取决于车速、幅宽及选择的相机数目）。
在正确地组合光源、图像采集和图像处理的基础上，SYWIS系统能够实时地检测、显示和识别塑料薄膜上的各类缺陷。
SYWIS系统采用的CCD高速线阵扫描相机是专门针对于片材生产环境和表面缺陷特性而设计的，一律由国外进口，使得系统的缺陷漏检率指标处于国际先进水平，并且在24小时连续长久运行的情况下能保证缺陷数据的准确输出。
LED冷光源
根据不同塑料薄膜的检测要求，SYWIS能够自行组合不同形式、不同角度、不同规格的各式LED检测光源，从而保证不同缺陷的正常检出。
SYWIS采用的是建立在稳定LED技术上的检测冷光源，摒弃了目前大多数检测系统依旧采用灯管的过时方案，超低的维护量减少了系统在使用上的成本！
数据处理技术
SYWIS采用完全自主研发的基于DSP的嵌入式操作系统进行数据处理，采用TCP/IP技术进行通信，与同行业其他平台的技术相比较，能够支持更大的数据处理量，并且保证整个系统的稳定性和可靠性。
缺陷显示
SYWIS实现对常见外观缺陷的检测，并对每一个检测到的缺陷以256级灰度照片形式在
主界面显示出来，系统及用户都可根据照片立即判断出缺陷的类型。
SYWIS同时对缺陷信息进行处理。
对每一个检测到的缺陷进行分析后以数据方式显示出来。
如缺陷的长，宽，面积，组成结构(组合缺陷)，以及缺陷类型等。
缺陷种类以及大小是用符号代码来代替，通过数据定量地描述结合照片的直观显示，使用户对发生的每个缺陷可以了如指掌。
SYWIS在主界面上还提供了当前最近若干米内（可设定）缺陷的分布图。
每种缺陷用不同的小符号表示。
这样如果某个横向区域有不正常的连续缺陷可以马上检测出来，并进行及时的处理。
由于自动定位塑料薄膜的横幅，所以当门幅变化时软件都能自动检测，并且保证不会影响缺陷定位。
缺陷处理
SYWIS充分考虑到了塑料薄膜行业的特点，针对不同的要求开发出不同的处理方式。
首先，SYWIS可以设置缺陷报警，用户可以根据自己的生产要求，针对重要的缺陷实现声光报警。
其次，SYWIS可以配套双元公司提供的打标机、贴标机、划标机等附属器件，实现重要缺陷的即时定位，方便后期处理。
最后，双元公司还针对塑料行业开发了复卷剔除系统，能够通过缺陷数据的共享及对客户复卷分切机的控制，轻而易举的剔除掉影响质量控制的缺陷。
历史信息
SYWIS对所有的表面缺陷信息均作存盘，以供日后分析。
并且，合理设计的记录信息和超大的硬盘空间能为客户提供一年以上（可扩充）的数据存储，方便客户对产品质量的管理和追溯。
同时，提供完善的图表查阅功能，方便客户对产品信息的翻看，甚至可根据客户的要求定制不同的图表功能！
安全措施
本系统有多种安全措施，包括软件和硬件上的。
软件锁定：防止操作工误操作或者使用不当；温度保护：每个相机、光源腔体温度分别配置温度传感器，系统实时检测当温度，当温度过高时，系统将切断电源、报警输出并且计算机显示；冷却装置：相机机架内备有吹风装置，能够防尘、降温；自动停止检测：自动感应塑料薄膜断裂；断电保护：装有UPS自动延时断电功能。
三、应用实例
1.卫材类
SYWIS应用于卫材类塑料薄膜（CPP流延膜&打孔膜）的厂家主要有：杭州全兴、绍兴越韩、厦门沿江工贸、浙江汉高、上海庄生等厂家。
在以上厂家应用中检测到的代表缺陷有：
a油污b针孔c拖尾晶点d晶点e污点
f白斑g挂丝h未吸破j黑絮
2.食品包装类
SYWIS应用于食品包装类塑料薄膜（CPP流延）的厂家主要有：上海美丰、无锡环亚等。
在以上厂家应用中检测到的代表缺陷有：
a膜裂b脏污c头发丝
3.太阳能EVA膜
SYWIS应用于太阳能EVA膜的厂家主要有：杭州福斯特、苏州福斯特、浙江帝龙、杭州鑫富、苏州中来等厂家。
在以上厂家应用中检测到的代表缺陷有：
a接头b辊印c漏涂
d刮伤e割伤f蚊虫
4.电工特殊膜（双拉）
SYWIS应用于电工特殊膜的厂家有：桂林电器研究所
在以上厂家应用中检测到的代表缺陷有：
a微孔b小气泡c大气泡
四、结语
浙江双元科技开发有限公司将继续秉着“开拓创新、与时俱进”的经营理念，结合强大的研发能力、完善的售服网络和全面的应用经验，在塑料薄膜行业精耕细作，为有志做大做强的塑料企业提供先进、成熟、稳定、安心的表面缺陷检测及处理的全套化解决方案！。
