潇湘学院《课程设计报告》题目：带电流截止负反馈转速单闭环直流调速系统建模与仿真专业：电气工程及其自动化班级：姓名：学号：指导教师：陈敏初始条件：1．技术数据输出功率为:7.5Kw 电枢额定电压220V电枢额定电流 36A 额定励磁电流2A额定励磁电压110V 功率因数0.85电枢电阻0.2欧姆电枢回路电感100mH电机机电时间常数2S电枢允许过载系数1.5额定转速 1430rpm2．技术指标稳态指标：无静差（静差率s≤2%, 调速范围 D≥10 ）动态指标：系统稳定要求完成的主要任务:1．技术要求：(1) 该调速系统能进行平滑的速度调节，负载电机不可逆运行，具有较宽的调速范围（D ≥10），系统在工作范围内能稳定工作(2) 根据指标要求进行动态校正，选择调节器的参数，并确定电流截止负反馈环节的相关参数，(3) 系统在5%负载以上变化的运行范围内电流连续2．设计内容：(1) 根据题目的技术要求，分析论证并确定主电路的结构型式和闭环调速系统的组成，画出系统组成的原理框图(2) 根据带电流截止负反馈转速单闭环直流调速系统原理图, 分析转速调节器和电流截止负反馈的作用,(3) 通过对调节器参数设计, 得到转速和电流的仿真波形，并由仿真波形通过MATLAB 来进行调节器的参数调节。
(4) 绘制带电流截止负反馈转速单闭环直流调速系统的电气原理总图（要求计算机绘图）(5) 整理设计数据资料，课程设计总结，撰写设计计算说明书目录摘要 (3)1.闭环调速控制系统构成 (5)1.1 主电路 (5)1.2 原理框图 (5)2带电流截止负反馈的转速负反馈的分析 (6)2.1电流截止负反馈的提出 (6)2.2 电流截止负反馈环节 (7)2.3 带电流截止负反馈调速系统结构框图和静特性 (8)3 参数设计 (10)3.1整体分析 (10)3.2稳定性参数计算和判断 (10)3.3 转速调节器校正 (11)3.3.1 PI调节器结构 (11)3.3.2 调节器的选择 (12)3.4 电流截止负反馈参数设计 (16)4. 电流MATLAB仿真 (17)4.1 将设计的参数进行仿真 (17)4.2 调节器参数调整 (18)5.电气总图 (19)6.结束语 (20)参考文献 (20)摘要为了提高直流调速系统的动态、静态性能，通常采用闭环控制系统（主要包括单闭环、双闭环）。
专业课程设计报告（级本科）题目：转速电流双闭环可逆直流调速系统的仿真与设计学院：学院专业：班级：姓名：学号：同组同学：设计时间：评定成绩：指导教师：年月大学专业课程设计任务书含给定滤波与反馈滤波的PI 型电流调节器(3)选择电流调节器参数要求%5%≤i σ时，应取5.0=∑i I T K ，因此s K i l I T T 11.1350037.05.0-==∑=于是，013.14005.05.003.01.135=⨯⨯⨯==Ks R K K i Ii βτ。
(4)校验近似条件 要求sci T 31<ω，现ci s s s T ω>=⨯=--111.1960017.03131。
要求l m ci T T 13≥ω，现ci l m s s T T ω<=⨯=--11243.45.011313。
要求oi s ci T T 131≤ω，现ci oi s s s T T ω>=⨯=--118.180002.00017.0131131(5)计算电流调节器电阻和电容 取Ω=k R 400，则Ω=Ω⨯==k k R K R n n 52.4040013.10 取Ω=k R n 40F F R C iii μτ75.0104003.03=⨯==取F μ75.0 F F R T C oi oi μμ2.0101040002.044630=⨯⨯⨯== 取F μ2.0 按照上述参数，电流环可以达到的动态指标为%5%3.4%<=i σ，故满足设计要求。
2.2转速环的设计 (1)确定时间常数电流环等效时间常数为s T i 0074.02=∑。
根据所用发电机纹波情况，取转速滤波时间常数s T on 01.0=。
转速小时间常数近似处理，取s T T T on i n 0174.02=+∑=∑。
(2)选择转速调节器结构按照设计要求，选用PI 调节器，其传递函数为()ss K s W n n nASR ττ1+=含给定滤波与反馈滤波的PI 型转速调节器(3)计算转速调节器参数按跟随和抗扰性能都较好的原则，取5=h ，则s s hT n n 087.00174.05=⨯=∑=τ222224.3960174.0252621--=⨯⨯=∑+=s s T h h K nN 则 ()7.11174.05.0007.01018.0132.005.0621=⨯⨯⨯⨯⨯⨯=∑+=nme n RT h T C h K αβ(4)检验近似条件115.34087.04.396--=⨯==s s K n N cn τω。
带电流截止负反馈的转速单闭环可逆调速系统设计心得在设计带有电流截止负反馈的转速单闭环可逆调速系统时，我获得了一些有价值的心得。
这种系统通常用于电机控制，通过闭环反馈来实现对电机转速的精确控制。
首先，设计一个合适的电流截止负反馈环路非常重要。
电流截止是一种常用的控制策略，通过将电流与设定值进行比较，然后根据比较结果调整控制信号来实现对转速的控制。
在设计负反馈环路时，需要注意选择合适的比例和积分增益来实现稳定的控制。
其次，选择合适的转速控制策略也是至关重要的。
常见的转速控制策略包括PID 控制、模糊控制和神经网络控制等。
根据实际需求和系统特点，选择最适合的控制策略能够提高系统的控制性能和稳定性。
此外，设计合适的传感器和测量电路也是设计可逆调速系统的重要一环。
转速传感器的准确性对于精确控制转速至关重要。
在选择传感器时，需要考虑其测量范围、精度和响应速度等因素。
最后，合理设计控制回路，并对系统进行充分的仿真和实验。
通过仿真和实验可以验证设计的合理性和系统的性能。
在仿真和实验中，可以对系统进行各种工况的测试，以确保系统在各种条件下都能稳定工作。
总结起来，设计带有电流截止负反馈的转速单闭环可逆调速系统需要考虑多个因素，包括负反馈环路设计、转速控制策略选择、传感器选择和系统仿真与实验。
通过综合考虑这些因素，可以设计出高性能和稳定的转速控制系统。
专业课程实践训练报告本次实践训练的要求是“带电流截止负反馈的转速闭环直流调速系统的设计与仿真”。
(一)设计参数1)电动机：额定数据为10kv，220v,52A，1460r/min，电枢电阻RS=0.5Ω,飞轮力矩GD2=10N.m2。
2)晶闸管装置：三相桥式可控整流电路，整流变压器Y/Y联结，二次线电压E2t=230v,触发整流环节的放大系数Ks=40。
3)V-M系统主电路总电阻R=1Ω。
4)测速发电机：永磁式，ZYS231/110型；额定数据为23.1w，110v，0.18A，1800r/min。
5)系统静动态指标：稳态无静差，调速指标D=10，s≤56)电流截止负反馈环节：要求加入合适的电流截止负反馈环节，使电动机的最大电流限制（1.5-2）I N。
(二)设计要求1)闭环系统稳定。
2)在给定和扰动信号作用下，系统稳态无静差。
(三)设计任务1) 根据题目要求，分析论证确定系统的组成，画出系统组成的原理框图；2) 对转速单闭环直流调速系统进行稳态分析及参数设计计算；3) 绘制原系统的动态结构图;4) 动态稳定性判断，校正，选择转速调节器并进行设计；5) 绘制校正后系统的动态结构图；6) 应用MATLAB软件对转速单闭环直流调速系统进行仿真，验证所设计的调节器是否符合设计要求；7) 加入电流截止负反馈环节；8) 应用MATLAB软件对带电流截至负反馈的转速单闭环直流调速系统进行仿真，完善系统。
(四) 原理1) 闭环调速系统组成原理与电动机同轴安装一个测速发电机，从而产生与转速成正比的负反馈电压U n，与给定电压U n*相比较后，得到转速偏差电压，经过放大器A,产生电力电子变换器UPE所需的控制电压U c，用以控制电动机的转速。
PI 调节器作用是使系统无静差电流截止负反馈的作用是在电动机发生超载或堵转的时候电流截止负反馈和给定信号相比较抵消。
使电动机处于停止运行状态，以保护电机。
(五)闭环直流调速系统稳态参数的计算 1）额定负载时的稳态速降应为: 7.68r/minmin /68.7min /)05.01(1005.01460)1(r r s D s n n N cl =-⨯⨯≤-=∆ 2）闭环系统应有的开环放大系数：计算电动机的电动势系数：0.1329V.min/rr V r V n R I U C N a N N e min/1329.0min/14605.052220⋅=⋅⨯-=-=闭环系统额定速降为：391.27r/minmin /27.391min /1329.0152r r C R I n e N op =⨯==∆ 闭环系统的开环放大系数为：49.99.49168.727.3911=-≥-∆∆=clop n n K 3）计算转速负反馈环节的反馈系数和参数测速发电机的电动势：0.0611V.min/rr V min/0611.01800r/min110VC etg ⋅==转速反馈电压：16.05 V （α=α2C etg α2取0.18）转速反馈系数为：0.010998 V.min/r4) 计算运算放大器的放大系数和参数 运算放大器放大系数K p 为: 12.27运算放大器型号：R 0=40K Ω，R 1=490.8 K Ω 5)判断系统的稳定性计算：电枢回路的总电感为17.70mHmin2693.0d I U L = V V U U l 8.1323230322===系统中各环节的时间常数： 电磁时间常数T l:0.018S机电时间常数T m :0.158Ss C C R GD T me m 158.01329.0301329.03751103752=⨯⨯⨯⨯==π晶闸管装置的滞后时间常数T s :0.00167S63.10300167.0017698.000167.0)00167.0017698.0(158.0)(22=⨯+⨯⨯=++s l s s l m T T T T T T K计算出开环放大系数应满足的稳定条件为K ≤103.48，又因为 K=40.6，所以系统稳定。
实验八带电流截止负反馈的转速单闭环直流调速系统一、实验目的(1)了解单闭环直流调速系统的原理、组成及各主要单元部件的原理。
(2)掌握晶闸管直流调速系统的一般调试方法及电流截止负反馈的整定。
(3)通过实验，加深理解负反馈原理及转速负反馈电流截止负反馈的在调速系统中的作用。
二、实验所需挂件及附件三、实验线路及原理为了提高直流调速系统的动静态性能指标，通常采用闭环控制系统(包括单闭环系统和多闭环系统)。
对调速指标要求不高的场合，采用单闭环系统，而对调速指标较高的则采用多闭环系统。
按反馈的方式不同可分为转速反馈，电流反馈，电压反馈等。
在单闭环系统中，转速单闭环使用较多。
在本装置中，转速单闭环实验是将反映转速变化的电压信号作为反馈信号，经“速度变换”后接到“速度调节器”的输入端，与“给定”的电压相比较经放大后，得到移相控制电压U Ct，用作控制整流桥的“触发电路”，触发脉冲经功放后加到晶闸管的门极和阴极之间，以改变“三相全控整流”的输出电压，这就构成了速度负反馈闭环系统。
电机的转速随给定电压变化，电机最高转速由速度调节器的输出限幅所决定，速度调节器采用P（比例）调节对阶跃输入有稳态误差，要想消除上述误差，则需将调节器换成PI(比例积分)调节。
这时当“给定”恒定时，闭环系统对速度变化起到了抑制作用，当电机负载或电源电压波动时，电机的转速能稳定在一定的范围内变化。
在电流单闭环中，将反映电流变化的电流互感器输出电压信号作为反馈信号加到“电流调节器”的输入端，与“给定”的电压相比较，经放大后，得到移相控制电压U Ct，控制整流桥的“触发电路”，改变“三相全控整流”的电压输出，从而构成了电流负反馈闭环系统。
电机的最高转速也由电流调节器的输出限幅所决定。
同样，电流调节器若采用P（比例）调节，对阶跃输入有稳态误差，要消除该误差将调节器换成PI(比例积分)调节。
当“给定”恒定时，闭环系统对电枢电流变化起到了抑制作用，当电机负载或电源电压波动时，电机的电枢电流能稳定在一定的范围内变化。
带电流截止负反馈的转速单闭环直流调速系统设计与仿真 一、设计要求系统稳定并无静差 二、给定参数17,220,3000/min N N N P kw U V n r ===，I N =87.3A ，电枢回路电阻0.087a R =Ω，电感0.0032a L H =,励磁回路电阻181.5Ω,电动机的转动惯量20.76.J Kg m =三、闭环直流调速系统稳态参数的计算 1）额定负载时的稳态速降应为：m i n/12.6min /)02.01(1002.03000)1(r r s D s n n N cl =-⨯⨯≤-=∆2）闭环系统应有的开环放大系数：计算电动机的电动势系数： r V r V n R I U C N a N N e min/071.0min/3000087.03.87220⋅=⋅⨯-=-=闭环系统额定速降为：min /97.106min /071.0087.03.87r r C R I n e N op =⨯==∆闭环系统的开环放大系数为：5.16112.697.1061=-≥-∆∆=clop n n K003.0/max max n ==n U α3）计算运算放大器的放大系数和参数 运算放大器放大系数K p 为:5.16/e p ≥=s K KC K α电枢回路的总电感为0.0032H电磁时间常数为037.0/l ==R L T 27/1l ==τK4)电流截止负反馈 四加电网扰动（第8s电压220→240）负载扰动给定值扰动五、将PI调节器参数改变1.电网扰动（第8s电压220→240）2.负载扰动3.给定值扰动转速、电流双闭环直流调速系统设计与仿真一、设计要求系统稳定并无静差 二、给定参数17,220,3000/min N N N P kw U V n r ===，I N =87.3A ，电枢回路电阻0.087a R =Ω，电感0.0032a L H =,励磁回路电阻181.5Ω,电动机的转动惯量20.76.J Kg m =三、电流调节器ACR 参数计算允许电流过载倍数λ=2；设调节器输入输出电压im nm **U U ==10V ，电力电子开关频率为f=l kHz ．首先计算电流反馈系数β和转速反馈系数α：06.0 I n im *==ββλU N U n nm *α= α=0.003s T 001.0s = ，电流环小时间常数为s T T T oi 002.0s i =+=∑电流调节器超前时间常数为s T K l i 015.0/1i ===τ 而对电流环开环增益局l K =250/5.0=∑i T ，于是ACR 的比例系数为：94.4/i l i ==s K R K K βτ 四、转速调节器ASR 参数计算 选中频段宽度h=5。
运动控制课程设计带电流截止负反馈的转速闭环的数字式直流调速系统的仿真与设计专业：电气工程及其自动化班级：电气一班姓名：学号：指导老师：陈敏2014-12-25带电流截止负反馈的转速闭环的数字式直流调速系统的仿真与设计摘要:到目前为止,虽然在交流电动机的调速问题方面已经解决,但是在速度调节要求却较高,本文主要介绍转速闭环直流调速系统的工作原理,并在此基础上对转速闭环直流电动机的调速系统进行分析,借助MATLAB/SIMULINK 建立起仿真图并进行仿真与分析。
论文中给出了各个物理量的波形并对波形进行了分析从而对转速闭环调速系统的稳定性方面得出了一些结论。
该调速控制系统可以实现平滑的调速,且具有良好的动静态调速性能,仿真结果验证了系统设计的有效性、可行性。
关键词: 转速闭环调速系统; 直流电动机; MATLAB 仿真一、引言在分析电压负反馈电流补偿直流调速系统的基础上，本文提出在主电路中增加了串联的取样电感，用来提取电枢自感电动势产生的压降。
改进后的电流正反馈能补偿由电枢内阻和自感电动势产生的压降，提高了动态电流变化时电流补偿的精度。
根据转速、电流双闭环调速系统的设计方法，用Simulink做了带电流补偿的电压负反馈直流调速系统仿真，仿真结果证明，增加取样电感后可以消除电流补偿的滞后，在忽略参数变化的影响下精确地补偿电枢压降，改进后的电压负反馈电流补偿能够获得跟转速负反馈同样的效果。
电机是一种将电能转换成机械能的设备。
到目前为止,虽然交流电动机的调速问题已经解决,但是在速度调节要求较高,正、反转和启、制动频繁或多单元同步协调运转的生产机械上,仍采用直流电动机。
二、课程设计的目的：①学会使用MATLAB和PROTEL软件画图；②了解恒压频比控制交流调速系统的工作原理及其参数的确定；③学会应用MATLAB软件，建立数学模型对控制系统进行仿真研究，掌握系统参数对系统性能的影响；三、程设计课题：带电流截止负反馈的转速闭环的数字式直流调速系统的仿真与设计直流电动机控制系统设计参数直流电动机(1)：输出功率为:7.5Kw 电枢额定电压220V电枢额定电流36A 额定励磁电流2A额定励磁电压110V 功率因数0.85电枢电阻0.2欧姆电枢回路电感100mH电机机电时间常数2S 电枢允许过载系数1.5额定转速1430rpm环境条件:电网额定电压:380/220V;电网电压波动:10%;环境温度:-40~+40摄氏度;环境湿度:10~90%.控制系统性能指标:电流超调量小于等于5%;空载起动到额定转速时的转速超调量小于等于30%;调速范围D＝20;静差率小于等于0.03.四、转速负反馈的闭环直流调速系统的原理该系统由转速给定环节为Un*,放大倍数为KP的放大器、移相触发器CF、晶闸管整流器和直流电动机M、测速发电机TG等组成。

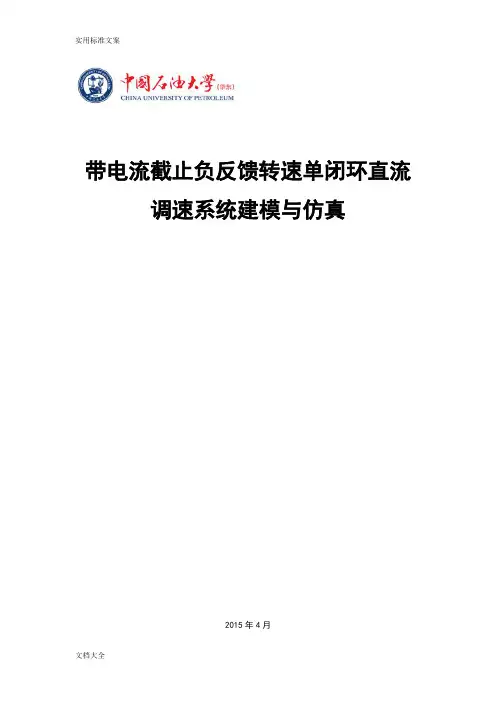

带电流截止负反馈转速单闭环直流调速系统建模与仿真2015年4月目录一、设计参数 (1)二、设计背景 (1)2.1问题的提出 (1)2.2解决办法 (1)三、带电流截止负反馈闭环直流调速系统 (2)3.1总原理图 (2)3.2电流截止反馈环节 (2)3.3带电流截止负反馈闭环直流调速系统结构框图和静特性 (3)四、参数设计 (5)4.1基本参数的计算 (5)4.2判别系统稳定性 (6)4.3PI调节器的设计 (7)4.4取样电阻的选择 (10)五、Matlab建模与仿真 (10)5.1带P I调节器的闭环直流调速系统 (10)5.2加入电流截止负反馈 (11)六、波形分析及结论 (16)6.1没有电流截止负反馈 (16)6.2加上电流截止负反馈 (16)6.3结论 (16)一、设计参数电动机：额定数据为3kW P N =，220V U N =，17.5A I N =，1500r/min n N =，电枢电阻Ω=1.2R a ，22m 3.53N GD ⋅=；晶闸管触发整流装置：三相桥式可控整流电路，整流变压器Y/Y 联结，二次线电压230V U 2l =，二次线电压电压放大系数44K s =；V-M 系统电枢回路总电阻2.8Ω；要求：生产机械要求调速范围10D =，静差率2%S ≤，21A I 2.1N ==dcr I ，A I I N dbl 3177.1==,10V U *n =二、设计背景2.1问题的提出众所周知，直流电动机全电压起动时，如果没有限流措施，会产生很大的冲击电流，这不仅对电机换向不利，对过载能力低的电力电子器件来说，更是不能允许的。
采用转速负反馈的闭环调速系统突然加上给定电压时，由于惯性，转速不可能立即建立起来，反馈电压仍为零，相当于偏差电压，差不多是其稳态工作值的 1+K 倍。
这时，由于放大器和变换器的惯性都很小，电枢电压一下子就达到它的最高值，对电动机来说，相当于全压起动，当然是不允许的。
带电流截止负反馈转速单闭环直流调速系统建模与仿真2015年4月目录一、设计参数 (1)二、设计背景 (1)2.1问题的提出 (1)2.2解决办法 (1)三、带电流截止负反馈闭环直流调速系统 (2)3.1总原理图 (2)3.2电流截止反馈环节 (2)3.3带电流截止负反馈闭环直流调速系统结构框图和静特性 (3)四、参数设计 (5)4.1基本参数的计算 (5)4.2判别系统稳定性 (6)4.3PI调节器的设计 (7)4.4取样电阻的选择 (10)五、Matlab建模与仿真 (10)5.1带P I调节器的闭环直流调速系统 (10)5.2加入电流截止负反馈 (11)六、波形分析及结论 (16)6.1没有电流截止负反馈 (16)6.2加上电流截止负反馈 (16)6.3结论 (16)一、设计参数电动机：额定数据为3kW P N =，220V U N =，17.5A I N =，1500r/min n N =，电枢电阻Ω=1.2R a ，22m 3.53N GD ⋅=；晶闸管触发整流装置：三相桥式可控整流电路，整流变压器Y/Y 联结，二次线电压230V U 2l =，二次线电压电压放大系数44K s =；V-M 系统电枢回路总电阻2.8Ω；要求：生产机械要求调速范围10D =，静差率2%S ≤，21A I 2.1N ==dcr I ，A I I N dbl 3177.1==,10VU *n =二、设计背景2.1问题的提出众所周知，直流电动机全电压起动时，如果没有限流措施，会产生很大的冲击电流，这不仅对电机换向不利，对过载能力低的电力电子器件来说，更是不能允许的。
采用转速负反馈的闭环调速系统突然加上给定电压时，由于惯性，转速不可能立即建立起来，反馈电压仍为零，相当于偏差电压，差不多是其稳态工作值的1+K 倍。
这时，由于放大器和变换器的惯性都很小，电枢电压一下子就达到它的最高值，对电动机来说，相当于全压起动，当然是不允许的。
带电流截⽌负反馈环节的单闭环直流调速系统设计带电流截⽌负反馈环节的单闭环直流调速系统设计1设计⽬的（1）了解带电流截⽌负反馈的转速单闭环直流调速系统的⼯作原理，熟悉组成环节及每个环节的作⽤。
（2）应⽤所学的交、直流调速系统的基本知识与⼯程设计⽅法，结合⽣产实际，确定系统的性能指标与实现⽅案，进⾏运动控制系统的初步设计。
（3）应⽤计算机仿真技术，通过在MATLAB软件上建⽴运动控制系统的数学模型，对控制系统进⾏性能仿真研究，掌握系统参数对系统性能的影响。
2设计参数采⽤晶闸管三相桥式全控整流电路供电，基本数据如下：直流电动机UN=220V， IN=65A，nN =1000r/min，电枢电阻Ra=0.15Ω，电枢电感La=0.0002H，励磁电压Uf=220V，励磁电流If=1.5A，电枢绕组和励磁绕组互感Laf=0.82H，供电电源电压U2=130V；晶闸管装置Ts=0.00167s，放⼤系数Ks=40；电枢回路总电阻R=0.5Ω；电枢回路总电感L=15mH；电动机轴上的总飞轮惯量GD2=12.5N·m2；转速调节器最⼤给定值*nmU=10V；3 设计任务(1)分析电流截⽌负反馈环节的⼯作原理，画出系统稳态结构图；(2)在MATLAB中建⽴带电流截⽌负反馈环节的单闭环直流调速系统；(3调节控制器参数，确定最佳调节参数。
将Simulink仿真模型，以及启动过程中的电流、转速波形图附在设计说明书中。
⽐较带电流截⽌负反馈环节和不带电流截⽌负反馈环节启动过程的差异。
4设计要求1.稳态指标：转速⽆静差；2.动态指标：启动电流的最⼤值150 A。
空载启动到额定转速的转速超调量σn≤15%。
4 设计基本内容4.1问题的提出在转速反馈控制直流调速系统中存在⼀个问题，在启动、制动过程和堵转状态时，电枢电流会过⼤。
为了解决反馈闭环调速系统的起动和堵转时电流过⼤的问题，系统中必须有⾃动限制电枢电流的环节。
引⼊电流负反馈，可以使它不超过允许值。
课程设计任务书
一、设计目的
应用所学的交、直流调速系统的基本知识与工程设计方法，结合生产实际，确定系统的性能指标与实现方案，进行运动控制系统的初步设计。
应用计算机仿真技术，通过在MATLAB软件上建立运动控制系统的数学模型，对控制系统进行性能仿真研究，掌握系统参数对系统性能的影响。
在原理设计与仿真研究的基础上，应用PROTEL进行控制系统的印制板的设计，为毕业设计的综合运用奠定坚实的基础。
二、设计参数
1、直流电动机（4）：
输出功率为:10Kw，电枢额定电压220V
电枢额定电流 55A，额定励磁电流1A
额定励磁电压220V，功率因数0.85
电枢电阻0.1欧姆，电枢回路电感100mH
电机机电时间常数1S，电枢允许过载系数1.5
额定转速1430rpm
2、环境条件：
电网额定电压:380/220V，电网电压波动:10%
环境温度:-40~+40摄氏度，环境湿度:10~90%
3、控制系统性能指标：
电流超调量小于等于5%
空载起动到额定转速时的转速超调量小于等于30%
调速范围D＝20，静差率小于等于0.03.
三、系统方案选择
1.可控电源选择
直流电动机具有良好的起制动性能在广泛范围内可实现平滑调速，在需要高性能可控电力拖动的领域中得到了广泛的应用。
从生产机械要求控制的物理量来看，各种系统往往都通过控制转速来实现的。
因而直流调速系统是最基本的拖动控制系统。
直流变电压调速是直流调速系统用的主要方法，调节电枢供电电压所需的可控制电源通常有3种：
①转电流机组
适用于调速要求不高、要求可逆运行的系统但其设备多、体积大、费用高、效率低。
②静止可控整流器
可通过调节触发装置的控制电压来移动触发脉冲的相位从而实现平滑调速且控制作用快速性能好提高系统动态性能。
③PWM(脉宽调制变换器)或称直流斩波器
利用直流斩波器或脉宽调制变换器产生可变平均电压，与V—M系统相比，PWM系统在很多方面有较大的优越性：
主电路线路简单，需要的功率器件少，开关频率高；电流容易连续，谐波少，电机损耗及发热都较小；低速性能好，稳速精度高，调速范围宽；若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；功率开关器件工作在开关状态，道通损耗小，
当开关频率适当时，开关损耗也不大，因而装置效率高；直流电源采用不控整流时，电网功率因数比相控整流高。
因此，本设计应选择脉宽调速，即采用直流PWM调速。
2.转速负反馈的闭环直流调速系统的原理
该系统由转速给定环节为Un*,放大倍数为KP的放大器、移相触发器CF、晶闸管整流器和直流电动机M、测速发电机TG等组成。
带转速负反馈的直流调速系统的稳态特性方程为:K=KPKSKa/Ce,KP为放大器放大倍数;KS为晶闸管整流器放大倍数;Ce为电动机电动势常数; 为转速反馈系数;R 为电枢回路总电阻。
从稳态特性方程2.10 式可以看到,如果适当增大放大器放大倍数KP电机的转速降△n 将减小,电动机有更好的保持速度稳定的性能。
为了获得良好的静、动态性能，转速和电流两个调节器一般都采用 P I 调节器，这样构成的双闭环直流调速系统的电路原理图示于下图。
图中标出了两个调节器输入输出电压的实际极性，它们是按照电力电子变换器的控制电压U c为正电压的情况标出的，并考虑到运算放大器的倒相作用。
1 电流截止负反馈
为了解决反馈闭环调速系统的起动和堵转时电流过大问题,系统
中必须有自动限制电枢电流的环节。
根据反馈控制原理,要维持哪一
个物理量基本不变,就应该引入那个物理量的负反馈。
那么引入电流
负反馈,应该能够保持电流基本不变,使它不超过允许值。
但是这种作
用只应在起动和堵转时存在,在正常运行时又得取消,让电流自由地随着负载增减,这样的当电流大到一定程度时才出现的电流负反馈叫做电流截止负反馈,简称截流反馈。
为了实现截流反馈,须在系统中引入电流截止负反馈环节。
如图1所示,电流反馈信号取自串人电动机电枢回路的小阻值电阻R S,IdR S正比于电流。
设Idcr为临界的截止电流,当电流大于Idcr时将电流负反馈信号加到放大器的输入端,当电流小于Idcr时将电流反馈切断。
为了实现这一作用,须引入比较电压Ucom。
图1a中利用独立的直流电源作比较电压,其大小可用电位器调节,相当于调节截止电流。
在IdR S与Ucom之间串接一个二极管VD,当IdR S>Ucom 时,二极管导通,电流负反馈信号Ui即可加到放大器上去;当IdR S≤Ucom时,二极管截止,Ui 即消失。
显然,在这一线路中,截止电流Idcr=Ucom/R S。
图2-1b中利用稳压管 VST的击穿电压Ubr作为比较电压,线路要简单得多,但不能平滑调节截止电流值。
图1 电流截止负反馈环节
图2 电流截止负反馈环节的输入输出特性
图3 带电流截止负反馈闭环调速系统的静特性
电流截止负反馈环节的输入输出特性如图2所示,它表明:当输入信号(IdR s-Ucom)为正值时,输出和输入相等;当(IdR s-Ucom)为负值时,输出为零。
这是一个非线性环节(两段线性环节),将它画在方框中,再和系统的其它部分联接起来,即得带电流截截止负反馈的闭环调速系统稳态结构图4,图中Ui表示电流负反馈信号电压,Un表示转速负反馈信号电压。
图4 带电流截止负反馈的闭环调速系统稳态结构图
2双闭环直流调速系统
双闭环（转速环、电流环）直流调速系统是一种当前应用广泛，经济，适用的电力传动系统。
它具有动态响应快、抗干扰能力强的优点。
我们知道反馈闭环控制系统具有良好的抗扰性能，它对于被反馈环的前向通道上的一切扰动作用都能有效的加以抑制。
采用转速负反馈和PI调节器的单闭环调速系统可以在保证系统稳定的条件下实现转速无静差。
但如果对系统的动态性能要求较高，例如要求起制动、突加负载动态速降小等等，单闭环系统就难以满足要求。
这主要是因为在单闭环系统中不能完全按照需要来控制动态过程的电流或转矩。
在单闭环系统中，只有电流截止负反馈环节是专门用来控制电流的。
但它只是在超过临I值以后，靠强烈的负反馈作用限制电流的冲击，并不能很理想的控制电流的动态界电流
dcr
波形。
带电流截止负反馈的单闭环调速系统起动时的电流和转速波形如图5-a所示。
当电流从最大值降低下来以后，电机转矩也随之减小，因而加速过程必然拖长。
在实际工作中,我们希望在电机最大电流（转矩）受限的条件下，充分利用电机的允许过载能力，最好是在过渡过程中始终保持电流（转矩）为允许最大值，使电力拖动系统尽可能用最大的加速度起动，到达稳定转速后，又让电流立即降下来，使转矩马上与负载相平衡，从而转入稳态运行。
这样的理想起动过程波形如图5-b所示，这时，启动电流成方波形，而转速是线性增长的。
这是在最大电流（转矩）受限的条件下调速系统所能得到的最快的起动过程。
带电流截止负反馈的单闭环调速系统的启动过程
理想快速启动过程
图5 调速系统启动过程的电流和转速波形
实际上，由于主电路电感的作用，电流不能突跳，为了实现在允许条件下最快启动，关
I的恒流过程，按照反馈控制规律，采用某个物理量键是要获得一段使电流保持为最大值
dm
的负反馈就可以保持该量基本不变[1]，那么采用电流负反馈就能得到近似的恒流过程。
问题是希望在启动过程中只有电流负反馈，而不能让它和转速负反馈同时加到一个调节器的输入端，到达稳态转速后，又希望只要转速负反馈，不再靠电流负反馈发挥主作用，因此我们采用双闭环调速系统。
这样就能做到既存在转速和电流两种负反馈作用又能使它们作用在不同的阶段。
为了实现转速和电流两种负反馈分别起作用，在系统中设置了两个调节器，分别调节转速和电流，二者之间实行串级连接，如图2-2所示，即把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制晶闸管整流器的触发装置。
从闭环结构上看，电流调节环在里面，叫做内环；转速环在外面，叫做外环。
这样就形成了转速、电流双闭环调速系统。
该双闭环调速系统的两个调节器ASR和ACR一般都采用PI调节器。
因为PI调节器作为校正装置既可以保证系统的稳态精度，使系统在稳态运行时得到无静差调速，又能提高系统的稳定性；作为控制器时又能兼顾快速响应和消除静差两方面的要求。
一般的调速系统要求以稳和准为主，采用PI调节器便能保证系统获得良好的静态和动态性能。
三主电路设计
1 主电路和控制系统确定
主电路选用V-M系统，采用三相桥式全控整流电路，并增加抑制电流脉动的措施，为此设置平波电抗器，总电感量的计算公式为
L=0.693U2/I dmin,一般取I dmin为电动机额定电压的5%-10%。
触发电路采用三相集成触发器。
图晶闸管可控整流器供电的直流调速系统（V-M系统）
图双闭环直流调速系统电路原理图
2 确定整流装置的放大倍数
1)为满足调速系统的稳态性能指标，额定负载时的稳态速降为：。
