第2章 转速、电流双闭环直流调速系统和调节器的工程设计方法2.1 转速、电流双闭环直流调速系统及其静特性采用PI 调节的单个转速闭环直流调速系统可以在保证系统稳定的前提下实现转速无静差。
但是，如果对系统的动态性能要求较高，单闭环系统就难以满足需要，这主要是因为在单闭环系统中不能控制电流和转矩的动态过程。
电流截止负反馈环节是专门用来控制电流的，并不能很理想地控制电流的动态波形,图2-1a)。
在起动过程中，始终保持电流（转矩）为允许的最大值，使电力拖动系统以最大的加速度起动，到达稳态转速时，立即让电流降下来，使转矩马上与负载相平衡，从而转入稳态运行。
这样的理想起动过程波形示于图2-1b 。
为了实现在允许条件下的最快起动，关键是要获得一段使电流保持为最大值dm I 的恒流过程。
按照反馈控制规律，采用某个物理量的负反馈就可以保持该量基本不变，那么，采用电流负反馈应该能够得到近似的恒流过程。
应该在起动过程中只有电流负反馈，没有转速负反馈，达到稳态转速后，又希望只要转速负反馈，不再让电流负反馈发挥作用。
2.1.1 转速、电流双闭环直流调速系统的组成系统中设置两个调节器，分别调节转速和电流，如图2-2所示。
把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制电力电子变换器UPE 。
从闭环结构上看，电流环在里面，称作内环；转速环在外边，称作外环。
这就形成了转速、电流双闭环调速系统。
转速和电流两个调节器一般都采用PI 调节器，图2-3。
两个调节器的输出都是带限幅+TG nASRACRU*n+ -U nU iU*i+-U cTAM+-U dI dUPE-MT图2-2 转速、电流双闭环直流调速系统结构ASR —转速调节器 ACR —电流调节器 TG —测速发电机TA —电流互感器 UPE —电力电子变换器内外ni2作用的，转速调节器ASR 的输出限幅电压*im U 决定了电流给定电压的最大值，电流调节器ACR 的输出限幅电压cm U 限制了电力电子变换器的最大输出电压dm U 。
运 动 控 制 系 统期 中 作 业转速电流双闭环直流调速系统一、已知参数：电动机的参数：nom P =0.2kw ，nom U =48v ，nom I =3.7A ，nom n =200r/min ，Ω=5.6a R ，电势系数，允许过载倍数电枢回路总电阻28R =Ω=λrmin/.V 12.0Ce =电磁时间常数lT =0.015s ，机电时间常数s 001.0T o i ,2.0==电流反馈滤波时间常数s T m ，转速滤波时间常数.005.0s T on =设调节器输入输出电压V U U U cm im nm 10**===，调节器输电阻Ω=K R 400。
已计算出电力晶体管D202的开关频率为f=1KHZ ，PWM 环节的放大倍数8.4=s K 。
2、设计指标：稳态无静差，电流超调量%5≤i δ，空载起动到额定转速时的转速超调量%20≤n δ，过渡过程时间s t s 1.0≤。
二、电流环的设计： 1. 确定时间常数整流装置滞后时间常数：s fT s 0005.0121==电流滤波时间常数：s T oi 001.0= 电流环小时间常数按小时间常数近似处理 取s T T Toi s i0015.0001.00005.0=+=+=∑2. 选择电流调节器结构和参数根据设计要求，电流环设计为典I 系统，选择PI 调节器，其传递函数为:()ss K s W i i iττ1ACR+=电流反馈系数： 35.1210==nomI βV/AACR 超前时间常数：s T l i 015.0==τ，电流开环增益：要求量%5≤i δ，应取5.0=∑ii KT ，即s l T K iI /3.3330015.05.05.0==∑=ACR 的比例系数为：17.6=∙=si I i K R K K βτ3. 校验近似条件电流环截止频率=ci ωs l K I /3.333=1) 晶闸管装置传递函数近似条件：sciT 31≤ωci sT ω 7.6660005.03131=⨯=，满足近似条件。
*
i U 1
1
+s T oi ACR
1
+s T K s s 1
1+s T R l s
T R m 1
+s T oi b
)
(s I dL
)
(s E )
(s U c )
(s U d
d )
(s I d
E
秒。
（4）仿真时间设为0.05秒。
）仿真结果见下图。
（5）仿真结果见下图。
由上图可知：
由上图可知：
（a）此时转速调节器饱和，电流输出达到最大值，约为195A，（额定值为136A），此时相当于转速的加速度最大，速度上升最快。
当于转速的加速度最大，速度上升最快。
，满足要求。
（b）电流超调量约为5%，满足要求。

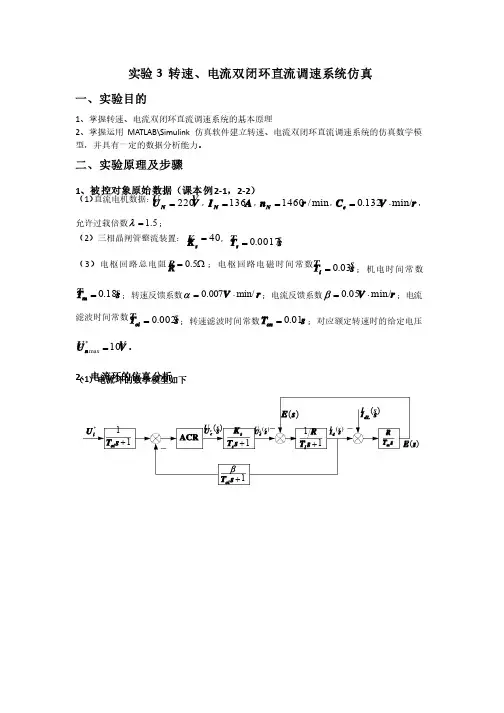

3、双闭环的仿真分析
（1）转速电流双闭环系统数学模型如下
双闭环调速系统的动态结构框图
（2）仿真模型的建立（3）参数设置：
由上图可知：
由上图可知：
（a）起动时，电流迅速达到最大值，约为200A，此时电机的转速以最大加速度快速上升。
（b）大约在0.35秒处，转速达到给定值，电流下降，经过一定震荡后，转速达到额定值1460r/min，此时因为空载运行，电流降低为0。
（c）1秒时，突加负载，转速和电流发生波动，达到稳态后，转速有基本回到原来状态（基，电流与实际负载电流相等。
本无静差），电流与实际负载电流相等。
三、实验心得。
引言目前，转速﹑电流双闭环控制直流调速系统是性能很好﹑应用最广泛的直流调速系统。
我们知道采用转速负反馈和PI调节器的单闭环直流调速系统可以在保证系统稳定的前提下实现转速无静差。
但是，如果对系统的动态性能要求较高，例如：要求快速起制动，突加负载动态速降小等等，单闭环系统就难以满足需要。
故需要引入转速﹑电流双闭环控制直流调速系统，本文着重阐明其控制规律﹑性能特点和设计方法，是各种交﹑直流电力拖动自动控制系统的重要基础。
首先介绍转速﹑电流双闭环调速系统的组成及其静特性，接着说明该系统的动态数学模型，并从起动和抗扰两个方面分析其性能和转速与电流两个调节器的作用。
在实际应用中，电动机作为把电能转换为机械能的主要设备，一是要具有较高的机电能量转换效率；二是应能根据生产机械的工艺要求控制和调节电动机的旋转速度。
电动机的调速性能如何对提高产品质量、提高劳动生产率和节省电能有着直接的决定性影响。
因此，调速技术一直是研究的热点。
长期以来，直流电动机由于调速性能优越而掩盖了结构复杂等缺点广泛的应用于工程过程中。
直流电动机在额定转速以下运行时，保持励磁电流恒定，可用改变电枢电压的方法实现恒定转矩调速；在额定转速以上运行时，保持电枢电压恒定，可用改变励磁的方法实现恒功率调速。
采用转速、电流双闭环直流调速系统可获得优良的静、动态调速特性。
在现代化的工业生产中，几乎无处不使用电力拖动装置。
轧钢机、电铲、提升机、运输机等各类生产机械都要采用电动机来传动。
随着对生产工艺，产品质量的要求不断提高和产量的增长，越来越多的生产机械能实现自动调速。
从20世纪60年代以来，现代工业电力拖动系统达到了全新的发展阶段。
这种发展是以采用电力电子技术为基础的，在世界各国的工业部门中，直流电力拖动系统至今仍广泛的应用着。
直流拖动的突出优点在于：容易控制，能在很宽的范围内平滑而精确的调速，以及快速响应等。
在一定时期以内，直流拖动仍将具有强大的生命力。
实验二转速电流双闭环直流调速系统实验二转速、电流双闭环直流调速系统实验二速度和电流双闭环直流调速系统一、实验目的1.了解速度和电流双闭环直流调速系统的组成。
2．掌握双闭环直流调速系统的调试步骤，方法及参数的整定。
3．测定双闭环直流调速系统的静态和动态性能及其指标。
4．了解调节器参数对系统动态性能的影响。
二、实验系统的组成及工作原理双闭环调速系统的特征是系统的电流和转速分别由两个调节器控制，由于调速系统调节的主要参量是转速，故转速环作为主环放在外面，而电流环作为副环放在里面，可以及时抑制电网电压扰动对转速的影响。
实际系统的组成如实验图2-1所示。
~Fbcfaswtarglidrmgsldzsssggun*asrui*uiacrgtucvtud0amsf220vunfbstg实验图2-1速度和电流双闭环直流调速系统主电路采用三相桥式全控整流电路供电。
系统工作时，首先给电动机加上额定励磁，改*变速和给定电压UN可以轻松调整电机的速度。
速度调节器ASR和电流调节器ACR均配备*限制电路。
ASR的输出UIM*用作ACR的设置，ASR的输出限制UIM用于限制启动电流用；acr的输出uc作为触发器tg的移相控制电压，利用acr的输出限幅ucm起限制α作用。
分钟**当突加给定电压un时，asr立即达到饱和输出uim，使电动机以限定的最大电流idm加*以高速启动，直到电机速度达到给定速度（即UN？UN）并出现超调，从而使ASR退出饱和并最终稳定定运行在给定转速（或略低于给定转速）上。
三、实验设备和仪器1主控制面板nmcl-322.直流电动机-负载直流发电机-测速发电机组3.nmcl－18挂箱、nmcl-333挂箱及电阻箱4.双踪示波器5.万用表四、实验内容1.调整触发单元并确定其初始相移控制角，检查并调整ASR和ACR，并设置其输出正负限幅。
2.测定电流反馈系数β和转速反馈系数α，整定过电流保护动作值。
3.研究电流回路和速度回路的动态特性，将系统调整到最佳状态，并绘制ID？F（T）和n?f(t)的波形，并估算系统的动态性能指标（包括跟随性能和抗扰性能）。
转速电流双闭环直流调速系统设计一、引言直流调速系统是控制直流电机转速的一种常用方法。
在实际应用中，为了提高系统性能，通常采用双闭环控制结构，即转速环和电流环。
转速环用于控制电机转速，电流环用于控制电机电流。
本文将对转速、电流双闭环直流调速系统进行详细设计。
二、转速环设计转速环的主要功能是通过控制电机的转矩来实现对转速的精确控制。
转速环设计步骤如下：1.系统建模：根据电机的特性曲线和转矩方程，建立电机数学模型。
通常采用转速-电压模型，即Tm=Kt*Ua-Kv*w。
2.设计转速环控制器：选择适当的控制器类型和参数，比如PID控制器。
根据电机数学模型，可以使用根轨迹法、频域法等进行控制器参数设计。
确定控制器增益Kp、Ki和Kd。
3.闭环仿真：使用仿真软件，进行闭环仿真，验证控制器的性能。
4.实际系统调试：将设计好的转速环控制器实施到实际系统中，进行调试和优化。
根据实际情况对控制器参数进行微调。
三、电流环设计电流环的主要功能是控制电机的电流，以确保电机输出的转矩能够满足转速环的要求。
电流环设计步骤如下：1.系统建模：根据电机的特性曲线和电流方程，建立电机数学模型。
通常采用电流-电压模型，即Ia=(Ua-R*Ia-Ke*w)/L。
2.设计电流环控制器：选择适当的控制器类型和参数，比如PID控制器。
根据电机数学模型，可以使用根轨迹法、频域法等进行控制器参数设计。
确定控制器增益Kp、Ki和Kd。
3.闭环仿真：使用仿真软件，进行闭环仿真，验证控制器的性能。
4.实际系统调试：将设计好的电流环控制器实施到实际系统中，进行调试和优化。
根据实际情况对控制器参数进行微调。
四、双闭环控制系统设计在转速环和电流环都设计好的基础上，将两个闭环控制器连接起来，形成双闭环控制系统。
具体步骤如下：1.控制系统结构设计：将电流环置于转速环的前端，形成串级控制结构。
2.系统建模：将转速环和电流环的数学模型进行串联，建立双闭环控制系统的数学模型。
转速电流双闭环pwm—m可逆直流脉宽调速系统实验报告转速电流双闭环PWM-M可逆直流脉宽调速系统实验报告一、引言直流调速系统是现代工业中常用的电机调速方式之一，在实际应用中具有广泛的使用。
其中，转速电流双闭环PWM-M可逆直流脉宽调速系统是其中一种典型的调速控制方式。
本实验旨在通过搭建转速电流双闭环PWM-M可逆直流脉宽调速系统，研究其调速性能以及运行特点。
二、实验目的1. 理解转速电流双闭环PWM-M可逆直流脉宽调速系统的原理和结构；2. 掌握控制脉宽调制技术在直流电机调速系统中的应用；3. 通过实验验证该调速系统的性能和运行特点。
三、实验原理转速电流双闭环PWM-M可逆直流脉宽调速系统是将转速和电流两个回路分别采用闭环控制的直流调速系统。
其中，转速回路通过传感器对电机转速进行采集，与期望转速进行比较后，经过PID控制器得到转速控制信号，再经过比较器进行与PWM脉宽控制信号进行比较产生控制脉宽；电流回路通过采集直流电机的电流信号，经过PID控制器得到电流控制信号，再与PWM控制脉宽信号进行比较生成最终的输出脉宽。
四、实验步骤1. 搭建转速电流双闭环PWM-M可逆直流脉宽调速系统实验装置；2. 设置期望转速和电流参考值；3. 分别采集电机转速和电流信号；4. 利用PID控制器对转速和电流进行闭环控制；5. 通过比较器生成脉宽控制信号，控制电机转矩；6. 记录实验数据并进行分析。
五、实验结果与分析通过实验，我们可以得到实验数据并进行分析。
其中，我们可以通过比较实际转速与期望转速的差距，来评价转速闭环控制的性能。
同时，通过比较实际电流值与期望电流值之间的差距，来评价电流闭环控制的性能。
根据实验数据，我们可以得到转速与电流控制的准确性、稳定性以及响应速度等指标，评估整个调速系统的性能。
六、结论通过实验，我们成功搭建了转速电流双闭环PWM-M可逆直流脉宽调速系统实验装置，并完成了相关实验。
根据实验结果分析，我们可以评估该调速系统的性能和运行特点。
双闭环控制的直流调速系统简介1.1V—M系统简介晶闸管—电动机调速系统（简称V—M系统），其简单原理图如图1。
图中VT是晶闸管的可控整流器，它可以是单相、三相或更多相数，半波、全波、半控、全控等类型。
优点：通过调节触发装置GT的控制电压来移动触发脉冲的相位，即可改变整流电压从而实现平滑调速。
缺点：1．由于晶闸管的单向导电性，它不允许电流反向，给系统的可逆运行造成困难。
2．元件对过电压、过电流以及过高的du/dt和di/dt都十分敏感，其中任一指标超过允许值都可能在很短时间内损坏元件。
因此必须有可靠的保护装置和符合要求的散热条件，而且在选择元件时还应有足够的余量。
图1 V—M系统1.2转速控制的要求和调速指标任何一台需要控制转速的设备，其生产工艺对调速性能都有一定的要求。
归纳起来，对于调速系统的转速控制要求有以下三个方面：1）调速——在一定的最高转速和最低转速范围内，分档地（有级）或平滑地（无级）调节转速；2）稳速——以一定的精度在所需转速上稳定运行，在各种干扰下不允许有过大的转速波动，以确保产品质量；3）加、减速——频繁起、制动的设备要求加、减速尽量快，以提高生产率；不宜经受剧烈速度变化的机械则要求起﹑制动尽量平稳。
1.3 直流调速系统的性能指标根据各类典型生产机械对调速系统提出的要求，一般可以概括为静态和动态调速指标。
静态调速指标要求电力传动自动控制系统能在最高转速和最低转速范围内调节转速，并且要求在不同转速下工作时，速度稳定；动态调速指标要求系统启动、制动快而平稳，并且具有良好的抗扰动能力。
抗扰动性是指系统稳定在 某一转速上运行时，应尽量不受负载变化以及电源电压波动等因素的影响[1，6]。
一、静态性能指标1）．调速范围生产机械要求电动机在额定负载运行时，提供的最高转速m ax n 与最低转速m in n 之比，称为调速范围，用符号D 表示m in m axn n D = （2—2）2）．静差率静差率是用来表示负载转矩变化时，转速变化的程度，用系数s 来表示。
具体是指电动机稳定工作时，在一条机械特性线上，电动机的负载由理想空载增加到额定值时，对应的转速降落ed n ∆与理想空载转速0n 之比，用百分数表示为%100%100000⨯-=⨯∆=n n n n n s ed ed （2—3）显然，机械特性硬度越大，机械特性硬度越大，ed n ∆越小，静差率就越小，转速的稳定度就越高。
然而静差率和机械特性硬度又是有区别的。
两条相互平行的直线性机械特性的静差率是不同的。
对于图2—1中的线1和线2，它们有相同的转速降落1ed n ∆=2ed n ∆，但由于0102n n <，因此12s s >。
这表明平行机械特性低速时静差率较大，转速的相对稳定性就越差。
在1000r/min 时降落10r/min ，只占1%；在100r/min 时也降落10r/min ，就占10%；如果0n 只有10r/min ，再降落10r/min 时，电动机就停止转动，转速全都降落完了。
由图2—1可见，对一个调速系统来说，如果能满足最低转速运行的静差率s ，那么，其它转速的静差率也必然都能满足。
图2—1事实上，调速范围和静差率这两项指标并不是彼此孤立的，必须同时提才有意义。
一个调速系统的调速范围，是指在最低速时还能满足所提静差率要求的转速可调范围。
脱离了对静差率的要求。
任何调速系统都可以得到极高的调速范围；反过来，脱离了调速范围，要满足给定的静差率也就容易得多了。
1.4 动态性能指标生产工艺对控制系统动态性能的要求经折算和量化后可以表达为动态性能指标。
自动控制系统的动态性能指标包括对给定信号的跟随性能指标和对扰动输入信号的抗扰性能指标。
一、跟随性能指标在给定信号（或称参考输入信号）R(t)的作用下，系统输出量C(t)的变化情况可用跟随性能指标来描述。
当给定信号表示方式不同时，输出响应也不一样。
通常以输出量的初始值为零，给定信号阶跃变化下的过渡过程作为典型的跟随过程，这时的动态响应又称为阶跃响应。
一般希望在阶跃响应中输出量c(t)与其稳态值∞c的偏差越小越好，达到∞c的时间越快越好。
常用的阶跃响应跟随性能指标有上升时间，超调量和调节时间：1）上升时间r t在典型的阶跃响应跟随过程中，输出量从零起第一次上升到稳态值∞c所经过的时间称为上升时间，它表示动态响应的快速性，见图2—2。
图2—22）超调量%σ在典型的阶跃响应跟随系统中，输出量超出稳态值的最大偏离量与稳态值之比，用百分数表示，叫做超调量：%100%max ⨯-=∞∞c c c σ （2—4）超调量反映系统的相对稳定性。
超调量越小，则相对稳定性越好，即动态响应比较平稳。
3）调节时间s t调节时间又称过渡过程时间，它衡量系统整个调节过程的快慢。
原则上它应该是从给定量阶跃变化起到输出量完全稳定下来为止的时间。
对于线性控制系统来说，理论上要到∞=t 才真正稳定，但是实际系统由于存在非线性等因素并不是这样。
因此，一般在阶跃响应曲线的稳态值附近，取()%2%5±±或的范围作为允许误差带，以响应曲线达到并不再超出该误差带所需的最短时间定义为调节时间，可见图2—2。
二、抗扰性能指标一般是以系统稳定运行中，突加负载的阶跃扰动后的动态过程作为典型的抗扰过程，并由此定义抗扰动态性能指标，可见图2—3。
常用的抗扰性能指标为动态降落和恢复时间：1）动态降落%max c ∆ 系统稳定运行时，突加一定数值的扰动（如额定负载扰动）后引起转速的最大降落值%max c ∆叫做动态降落，用输出量原稳态值1∞c 的百分数来表示。
输出量在动态降落后逐渐恢复，达到新的稳态值()212,∞∞∞-c c c 是系统在该扰动作用下的稳态降落。
动态降落一般都大于稳态降落（即静差）。
调速系统突加额定负载扰动时的动态降落称作动态降落%max n ∆。
2）恢复时间f t从阶跃扰动作用开始，到输出量基本上恢复稳态，距新稳态值2∞c之差进入某基准量b c的()%2%5±±或范围之内所需的时间，定义为恢复时间f t，其中b c称为抗扰指标中输出量的基准值。
实际系统中对于各种动态指标的要求各有不同，要根据生产机械的具体要求而定。
一般来说，调速系统的动态指标以抗扰性能为主。
图2—31.5 转速﹑电流双闭环直流调速系统的组成及其静特性1.5.1转速﹑电流双闭环直流调速系统的组成为了实现转速和电流两种负反馈分别起作用，可在系统中设置两个调节器，分别调节转速和电流，即分别引入转速负反馈和电流负反馈。
二者之间实行嵌套（或称串级）联接,如图2-2所示。
图中，把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制电力电子变换器UPE。
从闭环结构上看，电流环在里面，称作内环；转速环在外边，称作外环。
这就形成了转速、电流双闭环调速系统。
图2-2 转速﹑电流双闭环直流调速系统ASR—转速调节器ACR—电流调节器TG—测速发电机TA —电流互感器 UPE —电力电子变换器*n U —转速给定电压 n U —转速反馈电压*i U —电流给定电压 i U —电流反馈电压1.5.2 转速﹑电流双闭环直流调速系统的稳态结构框图和静特性为了分析双闭环调速系统的静特性，必须先绘出它的稳态结构框图，如图2-4所示。
它可以很方便地根据原理图（见图2-3）画出来，只要注意用带限幅的输出特性表示PI 调节器就可以了。
分析静特性的关键是掌握这样的PI 调节器的稳态特征，一般存在两种状况：饱和—输出达到限幅值，不饱和—输出未达到限幅值。
当调节器饱和时，输出为恒值，输入量的变化不再影响输出，除非有反向的输入信号使调节器退出饱和；换句话说，饱和的调节器暂时隔断了输入和输出间的联系，相当于使该调节环开环。
当调节器不饱和时，PI 的作用使输入偏差电压U ∆在稳态时总为零。
图2-4 双闭环直流调速系统的稳态结构框图α—转速反馈系数; β —电流反馈系数实际上，在正常运行时，电流调节器是不会达到饱和状态的。
因此，对于静特性来说，只有转速调节器饱和与不饱和两种情况。
1．转速调节器不饱和这时，两个调节器都不饱和，稳态时，它们的输入偏差电压都是零，因此0*n n U U n n αα===d i i I U U β==*由第一个关系式可得0*n U n n ==α (2-1)从而得到图2-5所示静特性的CA 段。
与此同时，由于ASR 不饱和，*im i U U <，从上述第二个关系式可知dm d I I <。
这就是说，CA 段特性从理想空载状态的0=d I 一直延续到dm d I I =，而dm I 一般都是大于额定电流dN I 的。
这就是静特性的运行段，它是一条水平的特性。
2．转速调节器饱和这时，ASR 输出达到限幅值*im U ，转速外环呈开环状态，转速的变化对系统不再产生影响。
双闭环系统变成一个电流无静差的单电流闭环调节系统。
稳态时dm im d I U I ==β* (2-2) 其中，最大电流dm I 是由设计者选定的，取决于电动机的容许过载能力和拖动系统允许的最大加速度。
式(2-2)所描述的静特性对应于图2-5中的AB 段，它是一条垂直的特性。
这样的下垂特性只适合于0n n <的情况，因为如果0n n >，则*n n U U >，ASR 将退出饱和状态。
双闭环调速系统的静特性在负载电流小于dm I 时表现为转速无静差，这时，转速负反馈起主要调节作用。
当负载电流达到dm I 时，对应于转速调节器的饱和输出*im U ，这时，电流调节器起主要调节作用，系统表现为电流无静差，得到过电流的自动保护。
这就是采用了两个PI 调节器分别形成内﹑外两个闭环的效果。
这样的静特性显然比带电流截止负反馈的单闭环系统静特性好。
然而，实际上运算放大器的开环放大系数并不是无穷大。
静特性的两段实际上都略有很小的静差，见图2-5中的虚线。
总之，双闭环系统在突加给定信号的过渡过程中表现为恒值电流调节系统，在稳定和接近稳定运行中表现为无静差调速系统，发挥了转速和电流两个调节器的作用，获得了良好的静、动态品质。
图2-5 双闭环直流调速系统的静特性1.6限流保护——电流截止负反馈起动的冲击电流——直流电动机全电压起动时，如果没有限流措施，会产生很大的冲击电流，这不仅对电机换向不利，对过载能力低的电力电子器件来说，更是不能允许的。
采用转速负反馈的闭环调速系统突然加上给定电压时，由于惯性，转速不可能立即建立起来，反馈电压仍为零，相当于偏差电压*n n U U =∆，差不多是其稳态工作值的（1+K ）倍。
这时，由于放大器和变换器的惯性都很小，电枢电压d U 一下子就达到它的最高值，对电动机来说，相当于全压起动，当然是不允许的。
