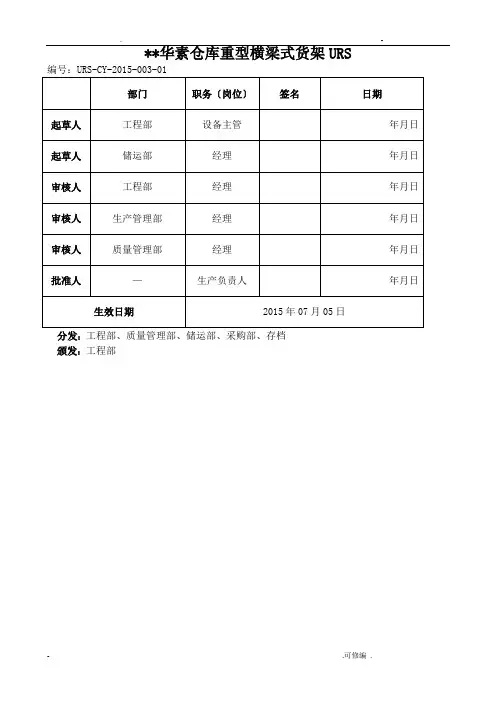

. -**华素仓库重型横梁式货架URS编号：URS-CY-2015-003-01分发：工程部、质量管理部、储运部、采购部、存档颁发：工程部1、文件的*围和目的本文件的制定用以说明设备设施的用户需求，是设备设施的设计、制造、材质、检查和测试、交付的说明和最低要求。
目的是通过对关键参数和必需的选择提出用户的需求标准，使卖方以可能的最有效的本钱来提供满足用户需求的设备设施并进展报价。
此文件将作为设备设施的设计、制造标准编制的根底。
供给商应提供迄今为止被证实的标准技术，供给商必须指出他的标准与该用户标准的不符之处。
遵照相关的标准和规*以及本文件既不能减轻卖方也不能减轻制造商对货物交付(包括软硬件和文件资料)、对材质和零部件的正确的设计和制造安装、对所有功能描述和操作条件的完全满足、对设备设施性能保证应负的所有责任。
卖方提供的货物和文件必需满足买方的要求并必需满足电动叉车行业的要求。
URS是与选定的设备或安装的供给商签订购置合同的一个主要局部，供给商要遵守本文件里的信息和条件以及购置条款和条件。
买方对设备设施的建议、检查和确认并不能减轻卖方对所供货物及所有工作所应负的责任。
文件是供货不可分割的一局部，文件的描述格式和内容符合货架行业的有关要求，供给商要对文件进展审核。
按合同约定，要求把最终的文件同货物一起提交。
延时提供原始文件和最终文件将由卖方向买方支付违约金。
假设不能提供全部文件，就不能完成合同相关付款条款。
2、参考资料"仓库钢构造货架设计标准"〔/T 5323-91〕；"钢构造设计规*"〔J9-87〕；"建筑构造设计统一标准"〔J68-84〕；"药品生产质量管理规*〔2010年修订〕"。
3、工程介绍本次采购的重型横梁式货架为**华素医药科技**仓库内堆放高位货物所用。
4、设备需求将从以下几个方面对用户需求进展详细的描述4.1 URS-01：设备工艺或性能要求4.2 URS-02：平安要求4.3 URS-03：安装区域、环境及位置要求4.4 URS-04：设施公用系统要求4.5 URS-05：外观及材质要求4.6 URS-06：技术要求4.7 URS-07：控制系统要求4.8 URS-08：仪表要求4.9 URS-09：清洁要求4.10 URS-10：润滑要求4.11 URS-11：文件要求4.12 URS-12：效劳与维修要求4.13 URS-13：其他要求5.历史修订记录及原因。

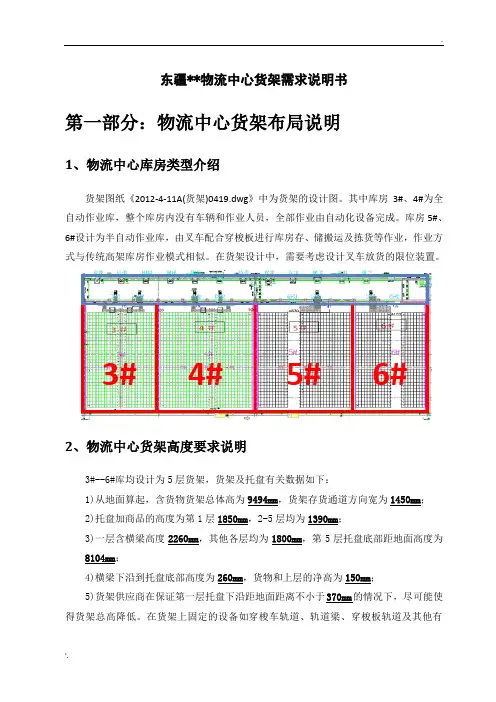

东疆**物流中心货架需求说明书第一部分：物流中心货架布局说明1、物流中心库房类型介绍货架图纸《2012-4-11A(货架)0419.dwg》中为货架的设计图。
其中库房3#、4#为全自动作业库，整个库房内没有车辆和作业人员，全部作业由自动化设备完成。
库房5#、6#设计为半自动作业库，由叉车配合穿梭板进行库房存、储搬运及拣货等作业，作业方式与传统高架库房作业模式相似。
在货架设计中，需要考虑设计叉车放货的限位装置。
3# 4# 5# 6#2、物流中心货架高度要求说明3#--6#库均设计为5层货架，货架及托盘有关数据如下：1)从地面算起，含货物货架总体高为9494mm，货架存货通道方向宽为1450mm；2)托盘加商品的高度为第1层1850mm，2-5层均为1390mm；3)一层含横梁高度2260mm，其他各层均为1800mm，第5层托盘底部距地面高度为8104mm；4)横梁下沿到托盘底部高度为260mm，货物和上层的净高为150mm；5)货架供应商在保证第一层托盘下沿距地面距离不小于370mm的情况下，尽可能使得货架总高降低。
在货架上固定的设备如穿梭车轨道、轨道梁、穿梭板轨道及其他有关的附属设施尺寸需要由自动设备供应商进行提供，并由自动设备供应商与货架供应商进行商讨确定，最终保证自动设备能与货架顺利对接。
6)库房3#和4#中，穿梭车装载托盘最高点至上一层托盘底部高度为410mm，穿梭车载穿梭板的高度(含轨道)建议高度为294mm。
货架正立面视图货架侧立面视图3、货架货位数统计库房3＃—6＃货位数量统计如下表：项目安排库房库房号排数层数列数货位合计总合计第二批3＃库3＃库货架23 5 29 333533553＃库中间 4 5 1 204＃库4＃库后加30 5 29 435043754＃库中间 5 5 1 25 第一批5＃库5＃库货架28 5 29 406040655＃库中间 1 5 1 56＃库6＃库货架20 5 29 290029156＃库中间 3 5 1 15 第一批货架为5#、6#库货架，共计6980个货位,要求在2012年6月25日完成所有的安装调试工作。

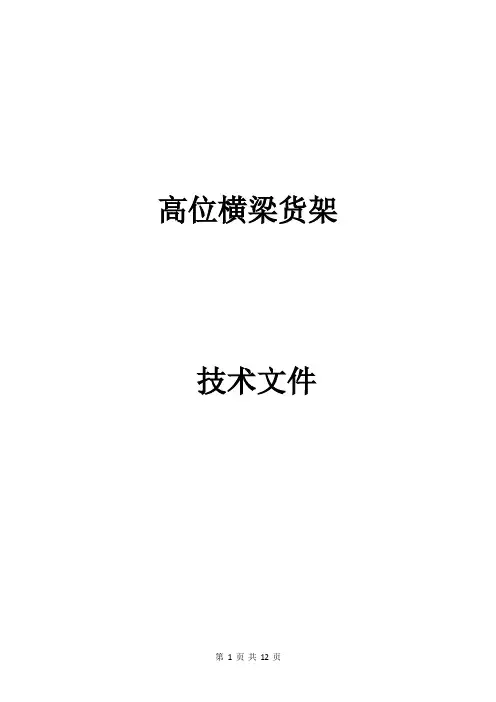

高位横梁货架技术文件目录一、适用范围与基本原则 (3)二、设计原则 (3)三、设计参考标准 (3)四、货架加工及安装精度 (4)货架的安装调试 (4)五、表面喷处理 (5)六、项目规模 (6)七、技术说明 (7)7.1 高位货架技术说明 (7)7.1.1高位货架结构 (7)7.1.2 设计要求和参数 (8)立柱片 (8)横梁 (8)立柱连接杆（隔撑） (9)防撞护栏 (9)U型护角 (9)八、验收方法 (11)九、包装/运输 (12)一、适用范围与基本原则1. 此标准适用于本招标文件高位货架项目的设计、制造、安装以及服务等。
