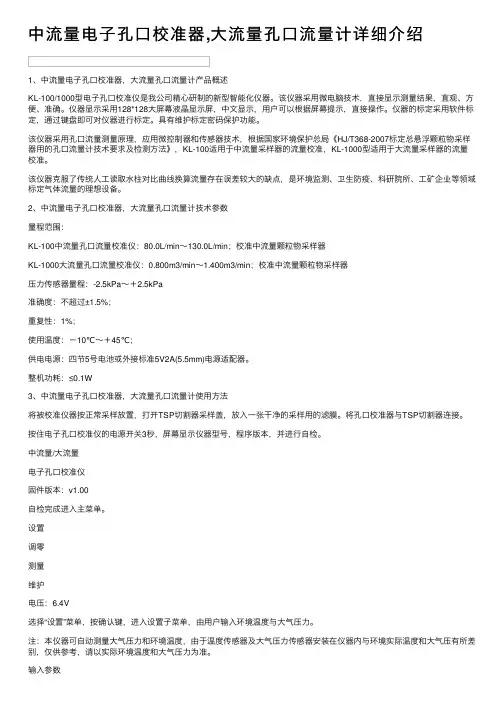

中流量电⼦孔⼝校准器,⼤流量孔⼝流量计详细介绍1、中流量电⼦孔⼝校准器,⼤流量孔⼝流量计产品概述KL-100/1000型电⼦孔⼝校准仪是我公司精⼼研制的新型智能化仪器。
该仪器采⽤微电脑技术,直接显⽰测量结果,直观、⽅便、准确。
仪器显⽰采⽤128*128⼤屏幕液晶显⽰屏,中⽂显⽰,⽤户可以根据屏幕提⽰,直接操作。
仪器的标定采⽤软件标定,通过键盘即可对仪器进⾏标定。
具有维护标定密码保护功能。
该仪器采⽤孔⼝流量测量原理,应⽤微控制器和传感器技术,根据国家环境保护总局《HJ/T368-2007标定总悬浮颗粒物采样器⽤的孔⼝流量计技术要求及检测⽅法》,KL-100适⽤于中流量采样器的流量校准,KL-1000型适⽤于⼤流量采样器的流量校准。
该仪器克服了传统⼈⼯读取⽔柱对⽐曲线换算流量存在误差较⼤的缺点,是环境监测、卫⽣防疫、科研院所、⼯矿企业等领域标定⽓体流量的理想设备。
2、中流量电⼦孔⼝校准器,⼤流量孔⼝流量计技术参数量程范围:KL-100中流量孔⼝流量校准仪:80.0L/min~130.0L/min;校准中流量颗粒物采样器KL-1000⼤流量孔⼝流量校准仪:0.800m3/min~1.400m3/min;校准中流量颗粒物采样器压⼒传感器量程:-2.5kPa~+2.5kPa准确度:不超过±1.5%;重复性:1%;使⽤温度:-10℃~+45℃;供电电源:四节5号电池或外接标准5V2A(5.5mm)电源适配器。
整机功耗:≤0.1W3、中流量电⼦孔⼝校准器,⼤流量孔⼝流量计使⽤⽅法将被校准仪器按正常采样放置,打开TSP切割器采样盖,放⼊⼀张⼲净的采样⽤的滤膜。
将孔⼝校准器与TSP切割器连接。
按住电⼦孔⼝校准仪的电源开关3秒,屏幕显⽰仪器型号,程序版本,并进⾏⾃检。
中流量/⼤流量电⼦孔⼝校准仪固件版本:v1.00⾃检完成进⼊主菜单。
设置调零测量维护电压:6.4V选择“设置”菜单,按确认键,进⼊设置⼦菜单,由⽤户输⼊环境温度与⼤⽓压⼒。
***********************有限公司作业指导书环境空气综合采样器期间核查作业指导书HBLJ-ZY-QJ009-5/1编写:审核:批准:分发号:受控状态:持有人:发布日期:2018年1月2日实施日期:2018年1月3日1 目的在环境空气综合采样器两次检定/校准期间,进行期间核查,验证仪器是否保持检定/校准时的状态,确保其检验结果的有效性和准确性。
2 适用范围适用于本公司内部所使用的环境空气综合采样器的期间核查。
3 核查依据3.1大气与颗粒物组合采样器使用说明书3.2《大气采样器检定规程》JJG956—2013,3.3《总悬浮颗粒物采样器检定规程》JJG943-2011。
4 核查工作环境4.1 环境条件:温度:10~35℃;湿度:≤80%RH,电源电压187~242V,49~51Hz。
4.2 8040型综合校准装置5通用技术要求5.1仪器应结构完整,各部件齐全并能可靠连接,无影响仪器正常工作的缺陷。
仪器接通电源后,各按键、开关旋钮应调节灵活、正确,数字显示的仪器应显示清晰,不缺少笔画。
6 核查方法6.1 通用技术要求的检查按5.1的要求,目视、手动检查。
6.2 流量示值误差6.2.1流量示值误差(气态)用皂膜流量计测定测量,方法如下:被检仪器的入口与皂膜流量计的出口相连,仪器稳定后,分别调节采样流量到相应检定点,通过皂膜流量计测得实际流量Q(mL/min),同时记录实验环境气温和气压。
每点测3次,取3次的算术平均值,按下式计算检定点示值误差,取最大检定点示值误差[δa]max。
式中:δa—检定点示值误差;Qs-某一检定点标准状态流量算术平均值;Qs—标准状态下的设定流量。
6.2.2 流量示值误差(颗粒物)取下总悬浮颗粒物采样器的切割器,安装上一张洁净滤膜。
将中流量校准器与总悬浮颗粒物采样器连接,确保气路密封不泄漏。
严格遵守总悬浮颗粒物采样器的操作规定,采样器通电后,将采样流量调至采样器工作点。

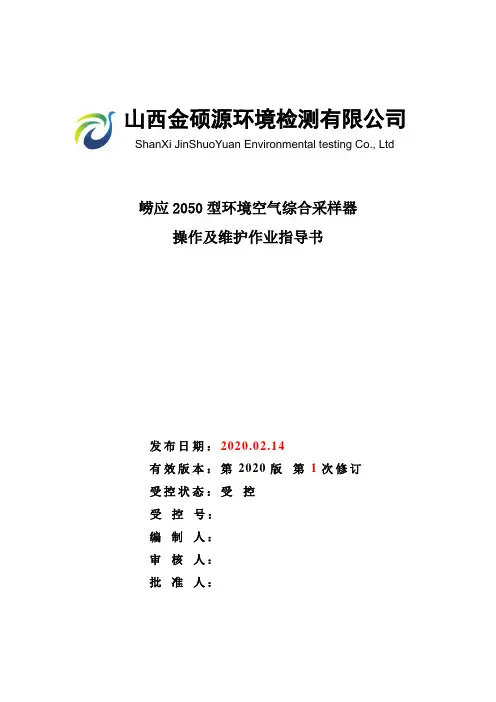

山西金硕源环境检测有限公司ShanXi JinShuoYuan Environmental testing Co., Ltd崂应2050型环境空气综合采样器操作及维护作业指导书发布日期:2020.02.14有效版本:第2020版第1次修订受控状态:受控受控号:编制人:审核人:批准人:修订页注:修订页用修订表的形式说明质量手册各部分修订状态。
受控质量手册的持有者应负责在收到修订页后立即将旧页换下。
1 目的为了规范崂应2050型环境空气综合采样器(以下简称仪器)的使用及维护,使仪器保持良好的运行状态。
2 适用范围适用于环境空气中氟化物、总悬浮微粒(TSP)、可吸入微粒(PM10或PM2.5)和气态污染物的样品采集及无组织废气中颗粒物和气态污染物样品的采集。
3 职责3.1采样员3.1.1 按照本作业指导书正确操作仪器。
3.2 仪器管理员3.2.1 负责仪器操作及维护作业指导书的制定;3.2.2 负责仪器的日常维护及保养。
3.3 技术负责人3.3.1 负责仪器操作及维护规程的审核和批准。
3.4 资料管理员3.4.1 负责仪器操作及维护作业指导书等资料的归档及保存。
4 仪器性能流量稳定性- - 不大于5.0%流量重复性- - 不大于2.0%4.2工作条件4.5.1 工作电源:AC (220±22) V,50Hz;4.5.2 环境温度:(-20~45)℃;4.5.3 环境湿度:(0~85)%RH;4.5.4 电源接地线应良好接地;4.5.5 野外工作时,应有防雨、雪、尘以及日光暴晒等侵袭的措施。
5 使用方法5.1采样前准备5.1.1检查TSP/氟化物采样头配件是否齐全、配套,如下图所示,将TSP/氟化物采样滤膜装进TSP/PM10/PM2.5/氟化物采样头里面并正确组装采样头,再将其拧紧在采样器上。
1.TSP 切割头2.硅胶垫圈3.PM10喷嘴体4.O型密封圈5.捕集板6.O型密封圈7.PM10联接环8. 硅胶垫圈9.PM2.5喷嘴体10.O型密封圈11.捕集板12.O型密封圈13. PM2.5联接环14. 硅胶垫圈15.托网架16.滤膜17.托网18.密封垫19.下锥体TSP/PM10/PM2.5(PM2.5选配)采样头安装拆卸示意图注1:安装滤膜时,滤膜的毛面应正对气流的方向。
广州市XX检测技术有限公司作业指导书标题:孔口流量校准器操作规程广州市XX检测技术有限公司作业指导书文件编号:孔口流量校准器操作规程第1版第0次修改修改记录1. 目的与适用范围规范仪器设备的使用操作,确保检验工作的质量和人身安全。
适用于孔口流量校准器(7020Z 型)的使用操作。
2. 操作步骤 2.1技术指标2.1.1校准器的主要技术指标详见表1。
表1 校准器主要技术指标2.1.2 工作电源:4节5号1.5V 碱性电池或AC220V/DC6V 转换器。
2.1.3 环境温度 :(-20~50)℃。
环境湿度:(0~95)%RH 。
2.2 使用方法 2.2.1 开机显示打开校准器主机电源开关,仪器显示启动界面。
如图1。
图1 校准器主机启动界面完成启动操作后,进入主操作界面。
如图2。
图2 主操作界面 2.2.2 对比度在主操作界面状态下,按“C ”键,显示对比度调节界面,操作▲、►键可以调节显示屏的对比度。
再按“C ”键,返回到主操作界面。
2.2.3 设置操作▲、►键移动光标到“①设置”项,按“OK ”键,进入设置界面。
如图3。
图3 校准器主机设置界面2.2.3.1 气压输入:操作▲、►键移动光标到“①气压”项,按“OK”键,操作▲、►键输入当前大气压,按“OK“键确认。
2.2.3.2 计温输入:操作▲、►间移动光标到“②计温”项,按“OK”键,操作▲、►键输入当前计温,按“OK”键确认。
c)按“C”键退出设置界面返回主操作界面。
2.2.4 校零2.2.4.1 校准器主机进行测量前,需要首先对差压传感器校零,校零时应把气嘴置于环境空气中。
2.2.4.2 操作▲、►键移动光标到“②校零”项,按“OK”键,进入校零界面。
如图4。
图4 校准器主机校零界面2.2.5 测量2.2.5.1 用硅胶管将被校准仪器(此处以崂应2050型空气/智能TSP综合采样器为例)与校准器连线。
2.2.5.2 待被校准器启动,流量稳定后,操作校准器▲、►键移动光标到“②测量”项。
国家计量技术规范孔口流量计校准规范编制说明规范起草小组2020年2月《孔口流量计校准规范》编写说明一、规范制订的必要性孔口流量计又名流量校准仪,是以孔口为主体的装配在管末的流量标准器。
孔口流量计应用于环境监测,卫生防疫、工业过程控制等领域。
在环保部门粉尘、TSP、PM10 等流量的采样器的流量校准方面得到广泛的应用,同时自身也直接应用于要求较精确的环保领域。
随着我国大气环境综合治理的加强,总悬浮颗粒物采样器越来越多,而其中所使用的标准器孔口流量计的计量校准需求也日益增加。
流量的准确性直接关系监测数据的准确性,监测数据的准确性事关国之大计、民生之大计。
目前检测孔口流量计基本上是参照中华人民共和国环境保护行业标准HJ/T368-2007《标定总悬浮颗粒物采样器用的孔口流量计技术要求与检测方法》,但是该标准规定的技术指标(规定孔口流量计误差±2%)与JJG943-2011《总悬浮颗粒物采样器》的规程相矛盾(规定孔口流量计误差±1%),标准与规程的不统一。
检定规程JJG 640-2016《差压式流量计》,针对的差压流量计是有两个取压口,而且有前后直管段的要求,而孔口流量计比较特殊,只有一个取压口,另一端口直通大气,而且没有前后直管段的要求。
《差压式流量计检定规程》并不适用于孔口流量计。
因此孔口流量计校准规范的出台是判定孔口流量计是否规范、是否能够检测总悬浮颗粒物采样器的依据,也是环保行业监测数据是否准确的手段,更是量值传递的保证。
二、任务来源2018年,湖北省计量测试研究院根据目前空气流量采样器校准的需要,向全国流量计量技术委员会申请制定《孔口流量计校准规范》。
2019年,国家市场监督管理总局发布市监量函[2019]42号《市场监管总局计量司关于国家计量技术规范制定、修订及宣贯计划有关事项的通知》,将本规范纳入2019年国家计量技术规范制定计划,由全国流量计量技术委员会组织制定,湖北省计量测试研究院和中国计量研究院作为主要起草单位承担具体制定任务。
崂应2050型空气/智能T S P综合采样器作业指导书文件编号:W/YKJC-051受控状态:编制人:审核人:批准人:日期:1目的建立一个空气采样器的使用、维护保养与清洁标准操作规程,使操作过程标准化。
2适用范围本仪器应用溶液吸收法采集环境大气中的各种有害气体。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质常规监测。
3职责使用人员在使用仪器前必须认真阅读本作业指导书,关键要点应熟记于心,并严格遵照执行;3.2使用完毕后必须严格按照本指导书的要求对仪器作适当清洁,完整填写使用记录。
3.3保管人员要做好日常保养与维护,并做好记录;3.4仪器负责人:定期检查仪器的使用,维护情况,确保仪器正常运行。
4主要技术参数4.1粉尘采样流量:(60~130)L/min4.2大气采样流量:(0.1~1.0)L/min4.3流量稳定性:6小时内采样流量≤5%4.4流量重复性:≤2%4.5定时范围:99小时59分内任意设置4.6定时误差:20min内不超过 1s4.7计前温度:(30~99)℃4.8计前压力:(-20~0)kPa4.9连续工作时间:使用电池大于6小时5.0主机外形尺寸:(210×345×320)mm5.1工作电源:AC220V±10%,50Hz或DC12V5.2采样噪音:≤59dB(A)5.3重量:7.5Kg(含电池)5.4功耗:<600W5操作程序1).接通交流电,按下电源开关,仪器进行自检,并显示商标、型号、版本号等信息。
然后进入主选单,若按“切换”键,可以在大气采样和粉尘采样之间切换操作。
2).按[采时}键,修改[24:00A]为所需要TSP采样时间,修改[00:30C]和[00:20d]为所需采样时间。
背板“自动/手动”开关置于“手动”,可设定大气采样C、D路所需流量;置于“自动”将定时采样。
3).按[间隔]键,修改本次采样结束到下次采样开始之间的间隔时间。

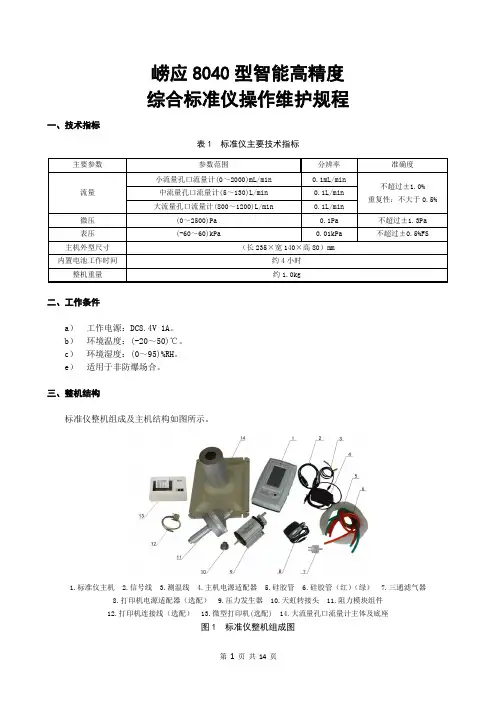

崂应8040型智能高精度综合标准仪操作维护规程一、技术指标表1 标准仪主要技术指标主要参数参数范围分辨率准确度流量小流量孔口流量计(0~2000)mL/min 0.1mL/min不超过±1.0%重复性:不大于0.5% 中流量孔口流量计(5~130)L/min 0.1L/min大流量孔口流量计(800~1200)L/min 0.1L/min微压(0~2500)Pa 0.1Pa 不超过±1.3Pa 表压(-60~60)kPa 0.01kPa 不超过±0.5%FS 主机外型尺寸(长235×宽140×高80)mm内置电池工作时间约4小时整机重量约1.0kg二、工作条件a)工作电源:DC8.4V 1A。
b)环境温度:(-20~50)℃。
c)环境湿度:(0~95)%RH。
e)适用于非防爆场合。
三、整机结构标准仪整机组成及主机结构如图所示。
1.标准仪主机2.信号线3.测温线4.主机电源适配器5.硅胶管6.硅胶管(红)(绿)7.三通滤气器8.打印机电源适配器(选配) 9.压力发生器 10.天虹转接头 11.阻力模块组件12.打印机连接线(选配) 13.微型打印机(选配) 14.大流量孔口流量计主体及底座图1 标准仪整机组成图1.显示屏2.开关3.小流量进气口4.中流量出气口5.打印机接口6.电源线接口7.温度传感器接口8.中流量进气口 9.小流量出气口 10.微压“+”接口 11.表压“+”接口 12.微压“-”接口13.表压“-”接口 14.电池盒图2 主机结构图四、使用方法4.1 开机打开标准仪的开关,显示标准仪主机启动界面。
如图3。
图3 标准仪主机启动界面标准仪自动校零,界面显示如图4。
校零后进入主操作界面,如图5。
图4 标准仪校零界面图5 标准仪主操作界面4.2 流量校准4.2.1 (0~2000)mL小流量校准a) 准备好标准仪、被校准仪器及各附件,保证各部分的气密性。
崂应7020D型孔口流量校准器
八.使用方法
8.1主菜单操作
打开主机电源开关,仪器显示启动界面
完成启动操作后,进入主操作界面
8.2设置菜单操作
选择设置菜单,按OK键,仪器显示:
输入当前环境的大气压和温度
8.3校零菜单操作
仪器进行测量前,需要首先对差压传感器校零,
8.4测量菜单操作
8.5标定菜单操作
8.6电压和测量系数设定
8.6.1电压系数:用电压表进行验证或重新标定系统测量的电压值
8.6.2测量系数:总共可以输入3组数据;流量是指对应标定环境时的工况流量;差压是指对应的工况流量时,仪器测量的差压值,退出时若选择“保存退出”,则保存刚才的输入数值,否则刚输入的数据无效。
智能中流量空气悬浮颗粒物采样器
3流量指示精度:±2.5%
5计时精度:24小时误差小10秒
8开机采样可检测现场温度(K),10分钟后,可查询平均温度值(K),可给出24小时内平均温度,通过[查询]键读出,示值偏差小于±2K
15可输入现场大气压力,开机时,机内设定值[101.3]KPa 3-1调节走时标准时间
3-2设置定时开机时间
3-3设置(TSP)采样时间为(11分钟),设置气体采样时间C路和D路为(11分钟)。
按[采时]键。
3-4设置间隔时间(5分钟)
按[间隔]键
3-5设置采样流量(105L/min)
按[数选]键,屏上显示[100],“设定流量”指示灯亮。
将采样流量调节为[105]。
3-6设定大气压(100.8kPa)
按[数选]键,“气压”指示灯亮。
将机内原设定大气压调节为[100.8]。
3-7大气采样流量设置(如图二所示)
将“自动”/“手动”开关置于“手动”位,采气泵启动,分别调节C路和D路的转子流量计达到设置流量,调节结束后,将开关“自动”位,即可定时采样。
3-8开机采样
当设置的标准实践阿里和定时开机时间相等时,仪器从设置
状态进入有采样状态,同时气体采样器开始工作,屏上显示(TSP)采样瞬时流量,在数秒钟后迅速稳定在[105]左右。
3-9查询原设定参数和各种采样数据
3-10循环采样
八注意事项
1打开电源开关,显示屏的秒标不闪烁,说明交流电没接通,应检查电源插关是否接触好,如插头接触好,说明交流电停电了。
2仪器内配有可充电电池,仪器长期不用每月应充一次电,充电时间为10-12小时,可将定时开机调到期12小时后,仪器开机采样后即将电源的插头拔掉。
3仪器在采样状态下,用户不能对原设定参数修改,如确需要修改,需停机后,重新启动在调节状态下进行修改。
4仪器配有三角架,机场采样时,可将三角架支开紧固,旋开三角架盘上的紧固螺丝,将主机的支座插入三角架盘上的圆孔内,并紧固螺丝即可。
5气体采样定时开机与(TSP)采样同步,如果需调整流量或长时间采样可将背板上的选择开置于“手动”位,流量调整后,需定时采样,可打到“自动”位。
