14、喷嘴流量计
工作原理：喷嘴的测量原理是依据流体力学的节流原理，充满管道的流体，当它们流经管道内的 喷嘴时，流速将在喷嘴形成局部收缩，从而使流速加快，静压力降低，于是在喷嘴前后便产生了 压力降或叫压差，介质流动的流量愈大，在喷嘴前后产生的压差也就愈大，所以可通过测量压差 来测量流体流量的大小。 工作特点： ①结构简单,安装方便； ② 喷嘴比孔板的压力损失小，要求直管段长度也短； ③无需实流校验，性能稳定； ④可耐高温高压、耐冲击； ⑤耐腐蚀性能比孔板好，寿命长； ⑥精度高、重复性好、流出系数稳定； ⑦圆弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质； ⑧ 整体锻造加工技术，造价较高。
孔板流量计 工作原理：流体充满管道，流经管道内的节流装置时，流束会出现局部收缩，从而使流速增加，静 压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的 压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守 衡定律和流动连续性定律为基准的。 工作特点： ①节流装置结构简单、牢固，性能稳定可靠，使用期限长，价格低廉； ②应用范围广，全部单相流皆可测量，部分混相流亦可应用； ③标准型节流装置无须实流校准，即可投用； ④ 一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

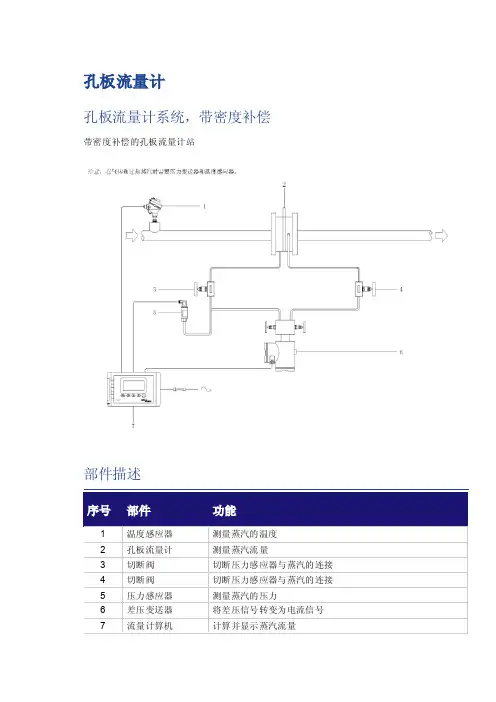

孔板流量计孔板流量计系统，带密度补偿带密度补偿的孔板流量计站部件描述差压式流量计1概述差压式流量计(以下简称DPF或流量计)是根据安装于管道中流量检测件产生的差压、已知的流体条件和检测件与管道的几何尺寸来测量流量的仪表。

DPF由一次装置(检测件)和二次装置(差压转换和流量显示仪表)组成。

通常以检测件的型式对DPF分类，如孔扳流量计、文丘里管流量计及均速管流量计等。

二次装置为各种机械、电子、机电一体式差压计，差压变送器和流量显示及计算仪表，它已发展为三化(系列化、通用化及标准化)程度很高的种类规格庞杂的一大类仪表。

差压计既可用于测量流量参数，也可测量其他参数(如压力、物位、密度等)。

DPF按其检测件的作用原理可分为节流式、动压头式、水力阻力式、离心式、动压增益式和射流式等几大类，其中以节流式和动压头式应用最为广泛。

节流式DPF的检测件按其标准化程度分为标准型和非标准型两大类。

所谓标准节流装置是指按照标准文件设计、制造、安装和使用，无须经实流校准即可确定其流量值并估算流量测量误差，非标准节流装置是成熟程度较差，尚未列入标准文件中的检测件。

标准型节流式DPF的发展经过漫长的过程，早在20世纪20年代，美国和欧洲即开始进行大规模的节流装置试验研究。

用得最普遍的节流装置--孔板和喷嘴开始标准化。

现在标准喷嘴的一种型式ISA l932喷嘴，其几何形状就是30年代标准化的，而标准孔板亦曾称为ISA l932孔板。

节流装置结构形式的标准化有很深远的意义，因为只有节流装置结构形式标准化了，才有可能把国际上众多研究成果汇集到一起，它促进检测件的理论和实践向深度和广度拓展，这是其他流量计所不及的。

1980年ISO(国际标准化组织)正式通过国际标准ISO5167，至此流量测量节流装置第一个国际标准诞生了。

ISO5167总结了几十年来国际上对为数有限的几种节流装置(孔板、喷嘴和文丘里管)的理论与试验的研究成果，反映了此类检测件的当代科学与生产的技术水平。

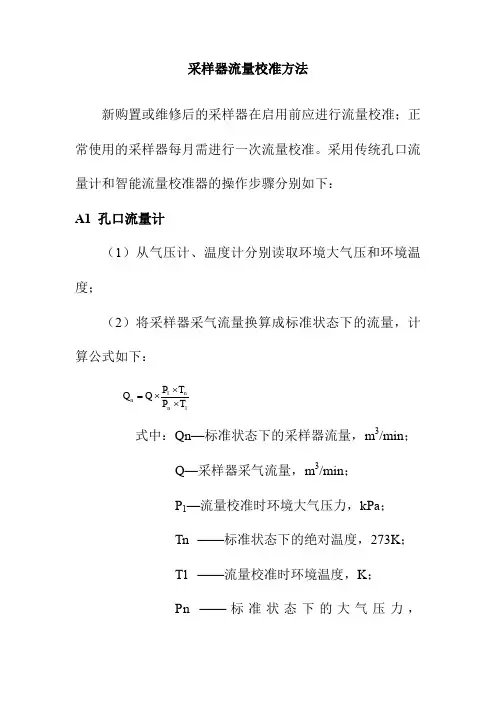

采样器流量校准方法新购置或维修后的采样器在启用前应进行流量校准；正常使用的采样器每月需进行一次流量校准。

采用传统孔口流量计和智能流量校准器的操作步骤分别如下：A1 孔口流量计（1）从气压计、温度计分别读取环境大气压和环境温度；（2）将采样器采气流量换算成标准状态下的流量，计算公式如下：11T P T P Q Q n nn ⨯⨯⨯=式中：Qn —标准状态下的采样器流量，m 3/min ；Q —采样器采气流量，m 3/min ；P 1—流量校准时环境大气压力，kPa ；Tn ——标准状态下的绝对温度，273K ；T 1 ——流量校准时环境温度，K ；P n ——标准状态下的大气压力，101.325 kPa 。

（3）将计算的标准状态下流量Q n 代入下式，求出修正项 y ：y = b × Qn + a式中：斜率b 和截距a 由孔口流量计的标定部门给出。

（4）计算孔口流量计压差值ΔH （Pa ）：n T P T Pn y H ⨯⨯⨯=∆112（5）打开采样头的采样盖，按正常采样位置，放一张干净的采样滤膜，将大流量孔口流量计的孔口与采样头密封连接。

孔口的取压口接好U 型压差计。

（6）接通电源，开启采样器，待工作正常后，调节采样器流量，使孔口流量计压差值达到计算的ΔH ，并填定下面的记录表格。

校准日期 采样器 采样器 采样流孔口流量 环境温度 环 境大气压 孔口压差 校准人表A7-1 采样器流量校准记录表注：大流量采样器流量单位为m3/min，中、小流量采样器流量单位为L/min。

A2 智能流量校准器（1）工作原理：孔口取压嘴处的压力经硅胶管连至校准器取压嘴，传递给微压差传感器。

微压差传感器输出压力电信号，经放大处理后由A/D转换器将模拟电压转换为数字信号。

经单片机计算处理后，显示流量值。

（2）操作步骤：①从气压计、温度计分别读取环境大气压和环境温度；②将智能孔口流量校准器接好电源，开机后进入设置菜单，输入环境温度和压力值（温度值单位是绝对温度，即温度=环境温度+273；大气压值单位为kPa），确认后退出；③选择合适流量范围的工作模式，距仪器开机超过2分钟后方可进行入测量菜单；④打开采样器的采样盖，按正常采样位置，放一张干净的采样滤膜，将智能流量校准器的孔口与采样头密封连接，待液晶屏右上角出现电池符号后，将仪器的“-”取压嘴和孔口取压嘴相连后，按测量键，液晶屏将显示工况瞬时流量和标况瞬时流量。

一.概述TC-100/101型电子孔口校准仪是我公司精心研制的新型智能化仪器。

该仪器采用微电脑技术，直接显示测量结果，直观、方便、准确。

仪器显示采用128*128大屏幕液晶显示屏，中文显示，用户可以根据屏幕提示，直接操作。

仪器的标定采用软件标定，通过键盘即可对仪器进行标定。

具有维护标定密码保护功能。

该仪器采用孔口流量测量原理，应用微控制器和传感器技术，根据国家环境保护总局《HJ/T368-2007标定总悬浮颗粒物采样器用的孔口流量计技术要求及检测方法》，TC-100适用于中流量采样器的流量校准，TC-101型适用于大流量采样器的流量校准。

该仪器克服了传统人工读取水柱对比曲线换算流量存在误差较大的缺点，是环境监测、卫生防疫、科研院所、工矿企业等领域标定气体流量的理想设备。

二.主要技术参数量程范围：TC-100中流量孔口流量校准仪：80.0L/min～130.0L/min；TC-101大流量孔口流量校准仪：0.800m3/min～1.400m3/min；压力传感器量程：-2.5kPa～＋2.5kPa准确度：不超过±1.5%；重复性：1%；使用温度：－10℃～＋45℃；供电电源：四节5号电池或外接标准5V2A(5.5mm)电源适配器。

整机功耗：≤0.1W三.使用方法将被校准仪器按正常采样放置，打开TSP切割器采样盖，放入一张干净的采样用的滤膜。

将孔口校准器与TSP切割器连接。

按住电子孔口校准仪的电源开关3秒，屏幕显示仪器型号，程序版本，并进行自检。

中流量/大流量电子孔口校准仪固件版本：v1.00自检完成进入主菜单。

设置调零测量维护电压：6.4V选择“设置”菜单，按确认键，进入设置子菜单，由用户输入环境温度与大气压力。

注：本仪器可自动测量大气压力和环境温度，由于温度传感器及大气压力传感器安装在仪器内与环境实际温度和大气压有所差别，仅供参考，请以实际环境温度和大气压力为准。

注：本仪器为手持式便携产品，温度传感器内置仪器，当用手或外部热源靠近温度即上升，如果测量温度与大气压力与实际不符，请移动光标到选项上按下确认键即可修改数据。

各种燃气流量计工作原理及性能特点讲解面对种类繁多的燃气流量计，如何为不同的用户选择一种合适的流量计可谓一个难题。

跟随小编一起看看各类燃气流量计的工作原理及特点吧!1.涡轮气体流量计工作原理：当气流进入流量计时，首先经过特殊结构的前导流体并加速，在流体的作用下，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在涡轮克服阻力力矩和摩擦力矩后开始转动，当诸力矩达到平衡时，转速恒定，涡轮转动速度与流量成线性关系。

叶轮的转速经一副齿轮减速，同时由一个密封的磁性耦合件将转动传到仪表外部的机械式计数器。

利用电磁感应原理，通过旋转的涡轮叶片顶端导磁体周期性地改变磁阻，从而在线圈两端感应出与流体体积流量成正比的脉冲信号，测出脉冲信号的频率便得到流量的大小。

涡轮流量计与流量计算机(或积算仪)配套使用，流量计算机有脉冲、温度、压力检测通道，并配有各种通讯接口。

涡轮流量计结构：由表体、导向体(导流器)、叶轮、轴、轴承及信号检测器等组成。

安装要求：①安装涡轮流量计前，输气管线应该是清洁的，没有水、脏污和焊渣这些能够对涡轮叶片和机械部分造成损坏的杂质，被测介质不洁净时，要加过滤器。

②涡轮流量计对管道流速分布畸变及旋转流较敏感，因此要根据上游阻力件类型配备必要长度的直管段，一般其上游应具有最短10D的直管段长度，其下游应具有最短5D的直管段长度(D为流量计公称直径)，如果在流量计的上游存在着旋风分离器、空间接头、调压阀等复杂阻流件，则应在流量计上游5D的位置安装整流器。

③流量计应水平安装，避免垂直安装，如果管道里有水或者气体很潮湿，流量计管道应该是倾斜的，使得液体能够从流量计中流出，如果流量计垂直安装，流体的流向应该是向下的。

④保证流体的流动方向与仪表外壳的箭头方向一致，不得装反。

⑤被测介质对涡轮不能有腐蚀，特别是轴承处，否则应采取措施。

使用特点：涡轮流量计的优点是精度高、重复性好、围度广、结构紧凑、无零点漂移、抗干扰能力强等，缺点是不能长期保持校准特性及流体物性对流量特性有较大影响。

大气中总悬浮颗粒物的测定（重量法）一、原理用重量法测定大气中总悬浮颗粒物的方法一般分为大流量(1.1—1.7m3/min)和中流量(0.05—0.15m3/min)采样法。

其原理基于：抽取一定体积的空气，使之通过已恒重的滤膜，则悬浮微粒被阻留在滤膜上，根据采样前后滤膜重量之差及采气体积，即可计算总悬浮颗粒物的质量浓度。

本实验采用中流量采样法测定。

二、仪器1．中流量采样器：流量50—150L/min，滤膜直径8—10cm。

2．流量校准装置：经过罗茨流量计校准的孔口校准器。

3．气压计。

4．滤膜：超细玻璃纤维或聚氯乙烯滤膜。

5．滤膜贮存袋及贮存盒。

6．分析天平：感量0.1mg。

三、测定步骤1．采样器的流量校准：采样器每月用孔口校准器进行流量校准。

2．采样(1)每张滤膜使用前均需用光照检查，不得使用有针孔或有任何缺陷的滤膜采样；(2)迅速称重在平衡室内已平衡24h的滤膜，读数准确至0.1mg，记下滤膜的编号和重量，将其平展地放在光滑洁净的纸袋内，然后贮存于盒内备用。

天平放置在平衡室内，平衡室温度在20-25℃之间，温度变化小于±3℃，相对湿度小于5 0%，湿度变化小于5%；(3)将已恒重的滤膜用小镊子取出，“毛”面向上，平放在采样夹的网托上，拧紧采样夹，按照规定的流量采样；(4)采样5min后和采样结束前5min，各记录一次U型压力计压差值，读数准确至1mm。

若有流量记录器，则可直接记录流量。

测定日平均浓度一般从8：00开始采样至第二天8：00结束。

若污染严重，可用几张滤膜分段采样，合并计算日平均浓度；(5)采样后，用镊子小心取下滤膜，使采样“毛”面朝内，以采样有效面积的长边为中线对叠好，放回表面光滑的纸袋并贮于盒内。

将有关参数及现场温度、大气压力等记录填写在表1中。

表1 总悬浮物颗粒物采样记录——————市（县）——————监测点3．样品测定：将采样后的滤膜在平衡室内平衡24h，迅速称重，结果及有关参数记录于表2中。

各种流量计工作原理与优缺点目录流量计总则 (3)1、按测量原理分类 (4)2、按流量计结构原理分类 (5)1.差压式流量计 (5)2.孔板流量计 (7)3.浮子流量计 (8)4.容积式流量计 (9)5.污水流量计种类 (11)6.涡轮流量计 (12)7.涡街流量计(USF) (14)8.电磁流量计(EMF) (17)9.超声流量计 (20)10.质量流量计 (24)11.热式质量流量计（恒温差TMF） (25)12.科里奥利质量流量计(CMF) (25)13.明渠流量计 (27)14.静电流量计 (27)(electrostatic flowmeter) (27)15.复合效应流量仪表 (27)(combined effects meter) (27)16.转速表式流量传感器 (28)(tachmetric flowrate sensor) (28)流量计总则测量流体流量的仪表统称为流量计或流量表。

流量计是工业测量中重要的仪表之一。

随着工业生产的发展，对流量测量的准确度和范围的要求越来越高。

流量测量技术日新月异，为了适应各种用途，各种类型的流量计相继问世，目前已投入使用的流量计已超过 100 种。

每种产品都有它特定的适用性，也都有它的局限性。

按测量原理分为力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。

按流量计的结构原理进行分类，有容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计。

按测量对象划分，就有封闭管道和明渠两大类；按测量目的又可分为总量测量和流量测量，其仪表分别称作总量表和流量计。

总量表测量一段时间内流过管道的流量，是以短暂时间内流过的总量除以该时间的商来表示，实际上流量计通常亦备有累积流量装置，做总量表使用，而总量表亦备有流量发讯装置。

因此, 以严格意义来分流量计和总量表已无实际意义。

1、按测量原理分类1.力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、槽式等等。

1、目的：为保证7020Z型孔口流量校准器正常使用，建立一个孔口流量校准器的使用、维护保养标准操作规程。

2、适用范围：校准器采用孔口流量计法测量气体流量，可校准各种中流量采样器的流量准确度。

3、责任人：检测员。

4、正文：4.1流量器安装4.1.1 从校准器主机后装入电池；或通过外接AC/DC转换器交流接入。

4.1.2 将孔口流量计安装于中流量采样器上，保证气密性，流量器中如TSP采样器，安装滤膜。

4.1.3用气路连接管将流量计上部的接口与主机的压力接口一端连接。

4.2 流量校准4.2.1 打开电源，自动进入主操作界面。

4.2.2 对比度调节：在主操作界面状态下，按“C”键显示对比度调节界面，调节适当再按“C”键返回到主操作界面（此步可根据视图情况省略）。

4.2.3 进入“设置”：菜单，仪器显示“气压”、“温度”，根据当时环境条件输入大气压和温度。

“OK”键确定，“C”键退出、取消操作。

4.2.4 测量前要对压差传感器校零，将主机压力接口置于环境空气中，按“校零”后，系统自动校零。

4.2.5 校零结束后，进去“测量”菜单，仪器会显示实际流量和标准状态下的流量。

4.2.6 根据实际流量和所校准仪器的设定流量，计算准确度，当准确度优于±1.0%时即可。

若准确度大于1.0%，则要调节所校准仪器后再进行校准。

5、维护及保养5.1 由于某种原因需短时间内关闭电源并再次开机时，应在关闭电源至少5秒后，才能再次开机。

5.2 使用过程中遇到突发事件，应先断电处理。

5.3 校准器在运输过程中应向上放置，避免倾斜、翻转，避免强烈的震动、碰撞及灰尘、雨、雪的侵袭。

5.4 校准器应存放在阴凉、干燥、通风的地方。

5.5 仪器长期使用后应注意在各传动部分加润滑油，所用油脂粘度适当。

5.6 校准器长期闲置不用，应每月通电一次，通电时间不小于4h，长时间不用应将电池取出保存。

5.7 校准器正常情况下应每年检修一次。

常用流量计分类及优缺点分析测量流体流量的仪表统称为流量计或流量表。

流量计是工业测量中重要的仪表之一。

随着工业生产的发展，对流量测量的准确度和范围的要求越来越高，流量测量技术日新月异。

为了适应各种用途，各种类型的流量计相继问世。

目前已投入使用的流量计已超过100种。

每种产品都有它特定的适用性，也都有它的局限性。

按测量原理分有力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。

按流量计的结构原理进行分类：有容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计。

按测量对象划分就有封闭管道和明渠两大类；按测量目的又可分为总量测量和流量测量，其仪表分别称作总量表和流量计。

总量表测量一段时间内流过管道的流量，是以短暂时间内流过的总量除以该时间的商来表示，实际上流量计通常亦备有累积流量装置，做总量表使用，而总量表亦备有流量发讯装置。

因此，以严格意义来分流量计和总量表已无实际意义。

一、按测量原理分类1.力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰槽式等等。

2.电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。

3.声学原理：利用声学原理进行流量测量的有超声波式．声学式（冲击波式）等。

4.热学原理：利用热学原理测量流量的有热量式、直接量热式、间接量热式等。

5.光学原理：激光式、光电式等是属于此类原理的仪表。

6.原子物理原理：核磁共振式、核幅射式等是属于此类原理的仪表。

7.其它原理：有标记原理（示踪原理、核磁共振原理）、相关原理等。

二、按流量计结构原理分类按当前流量计产品的实际情况，根据流量计的结构原理，大致上可归纳为以下几种类型：差压式流量计是根据安装于管道中流量检测件产生的差压，已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。

使用产品前请阅读使用说明书HY4524P型综合压力流量校准仪说明书青岛恒远科技发展有限公司Qingdao Hengyuan S.T. Development Co., Ltd.HY4524P型综合压力流量校准仪使用说明书目录1.概述 (2)2.产品适用范围 (2)3.特点 (2)4.主要技术指标 (3)5.工作条件 (4)6.操作说明 (4)7.压力校准 (14)8.流量校准 (15)9.皂液配置方法 (17)10.常见故障及排除 (17)11.安全保护及注意事项 (17)12.运输贮存及维护保养 (18)附录1、采用HY4524P中的大流量孔口校准器校准大流量TSP采样器气路连接图 (19)附录2、采用HY4524P中的中流量孔口校准器校准中流量TSP采样器气路连接示意图 (20)附录3、采用HY4524P中的皮膜流量计校准烟尘烟气测试仪烟尘流量连接示意图 (21)附录4、采用HY4524P中的皂膜流量计校准大气采样器流量连接示意图 (22)附录5、采用HY4524P中的微压压力计校准烟尘烟尘测试仪动压连接示意图 (23)附录6、采用HY4524P中的表压压力计校准烟尘烟尘测试仪静压连接示意图 (24)欢迎使用HY4524P型综合压力流量校准仪。

使用仪器前请仔细阅读本说明书，从中可以获得有关仪器性能、使用方法以及维护等方面的详细信息，帮助您更好地使用该仪器。

如果您有好的建议或需要我们提供更进一步的服务，请联系我们：单位名称：青岛恒远科技发展有限公司电话/传真：（0532）87897199网址：电子信箱：************邮政编码：266100地址：青岛市城阳区铁骑山路165号5号楼二单元101室- 1 -HY4524P型综合压力流量校准仪使用说明书1.概述HY4524P型综合压力流量校准仪（以下简称校准仪)是校准各种采样仪器多范围流量、压力的必备仪器。

该校准仪研制过程中广泛征求了专家及广大用户的意见，应用了当前计算机、传感器及新材料等领域的高新技术，质量可靠、性能稳定、精确度高、使用寿命长。

1.适用范围
公正 科学 准确 快捷
①本标准规定了测定环境空气中总悬浮颗粒物的重量法。 ②本标准适用于使用大流量或中流量采样器进行环境空气中总悬浮颗粒物浓度 的手工测定，同时适用于无组织排放监控点空气中总悬浮颗粒物浓度的手工测定。 ③当使用大流量采样器和万分之一天平，采样体积为 1512 m3 时，方法检出限 为 7 μg/m3。 ④ 当使用中流量采样器和十万分之一天平，采样体积为 144 m3 时，方法检出限 为 7 μg/m3。
9.结果计算与表示－结果计算
公正 科学 准确 快捷
9.1 结果计算 环境空气中总悬浮颗粒物的浓度按照公式（1）进行计算：
ρ W 2 W1 1000 V
式中：ρ——总悬浮颗粒物的浓度，μg/m3； W1——采样前滤膜的质量，mg； W2——采样后滤膜的质量，mg； V——根据相关质量标准或排放标准采用相应状态下的采样体积，m3； 1000——mg 与 μg 质量单位换算系数。
6.3 分析天平：用于对滤膜进行称量，天平的实际分度值不超过 0.0001 g。 6.4 恒温恒湿设备（室）：设备（室）内空气温度控制在 15 ℃～30 ℃任意一 点，控温精度±1 ℃，湿度应控制在（50%±5%）RH 范围内；恒温恒湿设备（室 ）可连续工作。 6.5 一般实验室常用仪器和设备。
7.样品－样品的采集
。
7.1.3 打开采样头，取出滤膜夹。用清洁无绒干布擦去采样头内及滤膜夹的灰尘
。
7.1.4 将经过检查（8.1）和称重（）的滤膜放入洁净采样夹内的滤网上，滤膜
毛面应朝向进气方向，将滤膜牢固压紧至不漏气。安装好采样头，按照采样器使用
说明，设置采样时间，启动采样。
7.样品－样品的采集
公正 科学 准确 快捷

主持人：首先，让我们欢迎今天的特约嘉宾郑荣根副教授和姜耀龙总经理。

大口径流量计（流量仪表）的现场校准一直是一个很复杂的问题，在今年《中国计量》第10期的“校准三人行”中，中石化广州分公司计量室刘忠副主任也谈到了大口径水表现场校准的难度和问题。

这一期的“校准三人行”我们就请上海理工大学光电学院郑荣根副教授和上海方龙流量校验设备制造有限公司姜耀龙总经理来谈谈大口径流量计以及现场校准的问题。

郑教授，您对流量计量有较深的研究，请您谈谈大口径流量计及其现场校准。

郑荣根副教授：首先我觉得刘主任提出的问题是目前流量计量中存在的一个很重要、很有现实意义的问题。

我们常常碰到这样的事：生产厂生产的流量计检定合格后卖给用户，用户却无法正常使用，于是用户找生产厂，说仪表不好，生产厂听了用户的抱怨说，那行，我对自己的产品负责，你说我不好，你把流量计拿来我分析分析哪里不好，真有问题，我也好采取措施提高质量。

生产厂拿到用户退回的仪表仔细检查，发现完全是一个合格品，没有任何问题，于是又发给用户，用户用上去还是不行，于是生产厂和用户相互抱怨、扯皮…… 问题到底在哪里，责任到底在谁呢？这要具体分析，但首先要从流量测量的基本特点说起。

流量测量与其他物理量测量的差别，也就是流量测量与其他物理量测量相比，最为困难的地方就是测量对象的复杂性。

测量对象的复杂性包括组分的复杂性。

从相的角度来说有单独相、两相、多相，单相又有气相、液相、固相，单相介质中，每一相又由于物理性质（例如密度、黏度）及其存在的环境条件（例如温度、压力）又有成千上万种情况。

如果是两相或多相，则更为复杂。

各相组成比例，其中一些相在另一些相中的分布、行为等都对流量测量有很大的影响。

此外流量测量的对象是流动的流体，因此流体流动的流态（层流还是紊流）、管道截面上的速度分布，也对流量测量造成很大的影响。

所以需要说明的是，只有在这三大影响要素：组分、物理性质、流态完全相同时，校准（或检定）的结果与使用才会准确一致。

常见流量计分类及原理简介测量流体流量的仪表统称为流量计或流量表．流量计是工业测量中重要的仪表之一．随着工业生产的发展，对流量测量的准确度和范围的要求越来越高，流量测量技术日新月异．为了适应各种用途，各种类型的流量计相继问世。

目前已投入使用的流量计已超过100种。

每种产品都有它特定的适用性,也都有它的局限性。

按测量原理分有力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。

按流量计的结构原理进行分类。

有容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计 按测量对象划分就有封闭管道和明渠两大类;按测量目的又可分为总量测量和流量测量,其仪表分别称作总量表和流量计。

总量表测量一段时间内流过管道的流量,是以短暂时间内流过的总量除以该时间的商来表示,实际上流量计通常亦备有累积流量装置,做总量表使用,而总量表亦备有流量发讯装置。

因此,以严格意义来分流量计和总量表已无实际意义。

　一、按测量原理分类 1.力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、槽式等等。

2.电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。

3.声学原理：利用声学原理进行流量测量的有超声波式．声学式(冲击波式)等。

4.热学原理：利用热学原理测量流量的有热量式、直接量热式、间接量热式等。

5.光学原理：激光式、光电式等是属于此类原理的仪表。

6.原于物理原理：核磁共振式、核幅射式等是属于此类原理的仪表． 7.其它原理：有标记原理(示踪原理、核磁共振原理)、相关原理等。

二、按流量计结构原理分类 按当前流量计产品的实际情况，根据流量计的结构原理，大致上可归纳为以下几种类型：1.差压式流量计 差压式流量计是根据安装于管道中流量检测件产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。

10种流量计的说明流量计是用于测量液体、气体、蒸汽等流体在管道内的流量的设备。

根据测量原理的不同，流量计也可以分为多种类型。

本文将介绍10种常见的流量计，并分别从其原理、优缺点等方面进行说明。

1. 纯浮子式流量计纯浮子式流量计的主要原理是利用一根垂直的管道，内部设置有一个浮子，并用取压孔来测量压力差，从而推算出流量大小。

纯浮子式流量计的特点是测量简单、成本较低，但测量范围较窄。

2. 激磁式流量计激磁式流量计是一种电磁测量流量的装置，主要由测量管、电极、激磁线圈和送信器等组成。

其工作原理是通过电磁感应作用，测量液体或气体在管道中的流量。

使用时需要被测流体具有一定的导电性。

3. 转子式流量计转子式流量计是一种利用液体或气体的动力作用测量流量的装置，主要由转子、测量管、传感器等组成。

其工作原理是通过液体或气体的旋转作用，驱动转子旋转并从而测量流量。

转子式流量计优点是测量准确，缺点是易被介质中的固体颗粒等物质卡住。

4. 涡街流量计涡街流量计是利用流体的惯性作用来完成流量测量的装置，主要由测量管、涡轮、传感器等组成。

其优点是适用范围广，可以精确地测量多种流体，但对介质粘度等性质有一定的要求。

5. 爆破片流量计爆破片流量计是一种由一般管道中可以容纳的气体产生爆炸所以能的流量计。

其主要原理是当管道内的气体流量达到一定程度时，会产生滞留作用，促使元件产生爆炸，再通过测量声音或振动等参数来推算流量大小。

爆破片流量计的优点是精度较高，但因其设置有爆破装置，使用时较为危险。

6. 落体式流量计落体式流量计利用重力来完成测量液体流量的装置，主要由测量管、落体装置等组成。

其工作原理是通过让被测液体自由落体，并通过时间和液体测量管的标定来计算流量大小。

落体式流量计的主要优点是结构简单、适用于粘度较高的液体，但数据处理较为麻烦。

7. 均质器流量计均质器流量计是利用液体在均质器中的压力平衡来测量流量的装置，主要由均质器、流量计、变送器等组成。

孔板流量计的详细介绍孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

孔板流量计的适用范围1. 公称直径：15 mm ≤DN≤1200mm2. 公称压力：PN≤10MPa3. 工作温度：－50℃≤t≤550℃4. 量程比：1:10， 1:155. 精度：0.5级，1级孔板流量计的特点▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。

▲孔板计算采用国际标准与加工▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。

▲标准型节流装置无须实流校准，即可投用。

▲一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

智能型特点▲采用进口单晶硅智能差压传感器▲高精度，完善的自诊断功能▲智能孔板流量计其量程可自编程调整。

▲可同时显示累计流量、瞬时流量、压力、温度。

▲具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。

▲配有多种通讯接口▲稳定性高▲量程范围宽、大于10：1智能型技术指标▲高精度：±0.075%▲高稳定性：优于0.1%FS/年▲高静压：40MPa▲连续工作5年不需调校▲可忽略温度、静压影响▲抗高过压孔板流量计设计风格流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。

在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。

孔板流量计的节流装置结构简单，且牢固、性能稳定可靠，使用期限长，价格较低，是工业中常用到的流量测量仪表，整个加工过程采用国际标准，并经过严格的校验检测，用户在购买后可放心使用。

该流量计应用领域比较广泛，所有的单相流速都可以测量，一部分混相流也可以使用该产品孔板流量计使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。

2 适用范围标准仪适用于环保、卫生、劳动、安监、军事、科研、教育等部门气路流量测量及仪器流量校准。

3 操作步骤3.1开机3.1.1打开标准仪的开关，显示标准仪主机启动界面；3.1.2标准仪自动校零；3.2流量校准3.2.1（0～2000）mL小流量校准3.2.2准备好标准仪、被校准仪器及各附件，保证个附件的气密性。

3.2.3将被校准仪器（分别以崂应3072型智能双路烟气采样器和崂应2050型空气/智能TSP综合采样器为例）的流量进行校零完毕：在标准仪主操作界面选择“小流量”选项，开始校零，校零时应把进、出气口悬空。

3.2.4插上测温线，显示界面实时显示当前大气压、温度的测量值，用户可以对其值进行手动输入修改，具体方法如下：1）气压输入：点击气压显示值处，进入气压值输入界面，点击数字键输入当前大气压值，按“确定”键确认。

2）温度输入：点击温度显示值处，进入温度值输入界面，点击数字键输入当前温度值，按“确认”键确认。

3.2.5标准仪小流量进气口悬空，用硅胶管依次链接标准仪小流量出气口、吸收瓶、干燥筒、被校准仪器进气口。

3.2.6设定被校准仪器采样流量值并启动采样，标准仪小流量显示界面实时显示被校准仪器的实际流量、刻度下的实际流量以及标流值，主界面中的“负压值”与“标定温度”是影响“刻流”的因素。

若被校准仪器是烟气类采样器，则以上两项参数无需输入，默认即可。

若被校准仪器是大气采样器，需输入标准仪与被校准仪器之间管路中的负压值（为正值）与被校准仪器被标定时的环境温度。

3.3数据保存、查询、打印步骤3.3.1待被校准仪器流量与标准仪显示流量均稳定后即可对流量数据进行保存，按下“保存”键，弹出数据保存界面。

3.3.2通过“上翻”、“下翻”可选择想要保存的文件编号，也可以通过键盘输入编号；输入被检仪器编号、被检流量示值，按下“保存”按键，保存第一个数据，保存三次后，该流量点数据保存成功。

3.3.3一个文件里存一台仪器编号，可保存10组流量点数据。

二、PM 10PM 10是指悬浮在空气中，空气动力学直径小于10μm 的颗粒物。

空气中PM 10的测定有自动和手动两种方法，本部分介绍手动方法，及重量法。

此方法所用的采样器按采样流量不同，可分为大流量采样器和中流量采样器两种。

方法的检出限为0.001mg/m 3。

（一）大流量采样 重量法（B ）1． 原理以恒速抽取定量体积的空气，使其通过具有PM 10切割特性的采样器，PM 10被收集在已恒重的滤膜上。

根据采样前、后滤膜重量之差及采样体积，计算出PM 10的质量浓度。

滤膜样品还可进行组分分析。

2.仪器①PM 10大流量采样器：采气流量（工作点流量）一般为1.05m 3/min 。

②滤膜：超细玻璃纤维或聚氯乙烯等有机滤膜。

滤膜性能同TSP 方法（一）。

○3~○12同TSP 方法（一）2○3~○12。

3.步骤①PM 10大流量采样器流量校准（用孔口流量计校准）：校准PM 10大流量采样器流量时，摘掉采样头中的切割器，流量校准方法与TSP 方法（一）相同。

记录表格见表3-2-4。

②空白滤膜准备：同TSP 方法（一）。

③采样：按照说明书要求操作仪器，采样要求参见TSP 方法（一）。

PM 10现场采样记录见表3-2-5。

表3-2-4 用孔口流量计校准PM 10采样器记录表 采样器编号采气流量Q(m 3/min) 孔口流量计编号环境温度T 1(K)环 境大气压P 1(kPa) 空口压差计算值 ΔH （Pa ）校准日期 校准人表3-2-5 PM 10现场采样记录表月 日采样器 编 号滤膜 编号 采样起始时间采样终了时间采样期间环境温度T 2(K)采样期间大气压P 2(kPa)测试人④尘膜的平衡及称量：同TSP 方法（一）。

4.计算()()10310nW -W 1000PM mg/m =V ⨯式中：W1——尘膜重量，g；W2——空白滤膜重量，g；V n——标准状态下类及采样体积，m3.当采样器未直接显示出标准状态下的累计采样V n时，按TSP方法（一）4中给出的公式计算。
