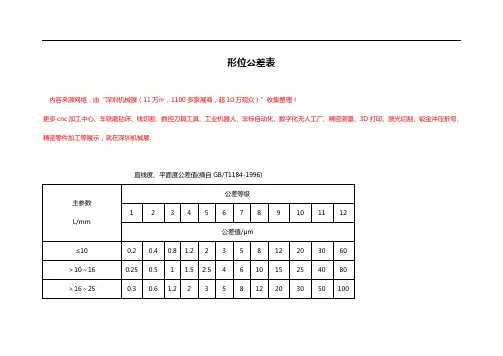

直线度、平面度公差值(摘自GB/T1184-1996)
平行度、垂直度、倾斜度公差值(摘自GB/T1184-1996)
圆度、圆柱度度公差值(摘自GB/T1184-1996)
同轴度、对称度、圆跳动度和全跳动度公差值(摘自GB/T1184-1996)
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、
精密零件加工等展示，就在深圳机械展.。
机械制图基本常识一、制图1、机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。
图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。
2、在机械制图标准中规定的项目有：图纸幅面及格式、比例、字体和图线等。
在图纸幅面及格式中规定了图纸标准幅面的大小和图纸中图框的相应尺寸。
比例是指图样中的尺寸长度与机件实际尺寸的比例，除允许用1:1的比例绘图外，只允许用标准中规定的缩小比例和放大比例绘图。
3、机械图样主要有零件图和装配图，此外还有布置图、示意图和轴测图等。
零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；布置图表达机械设备在厂房内的位置；示意图表达机械的工作原理，如表达机械传动原理的机构运动简图、表达液体或气体输送线路的管道示意图等4、表达机械结构形状的图形，常用的有视图、剖视图和断面图（旧称剖面图）等。
视图是按正投影法即机件向投影面投影得到的图形。
按投影方向和相应投影面的位置不同，视图分为主视图、俯视图和左视图、右视图、仰视图、后视图等，布局如下：仰视图右视图主视图左视图后视图俯视图如果是标准视图布局，不需标注视图名称，如不能按标准视图排列，应在视图上方标出视图名称“X”向，在相应的视图附近用箭头指明投影方向，并注上同样的字母。
视图主要用于表达机件的外部形状。
图中看不见的轮廓线用虚线表示。
机件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。
机件位于投影面与观察者之间时称为第一角投影法。
投影面位于机件与观察者之间时称为第三角投影法。
两种投影法都能同样完善地表达机件的形状。
中国国家标准规定采用第一角投影法。
剖视图是假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去，将其余部分向投影面投影而得到图形。
剖视图主要用于表达机件的内部结构。
剖面图则只画出切断面的图形。

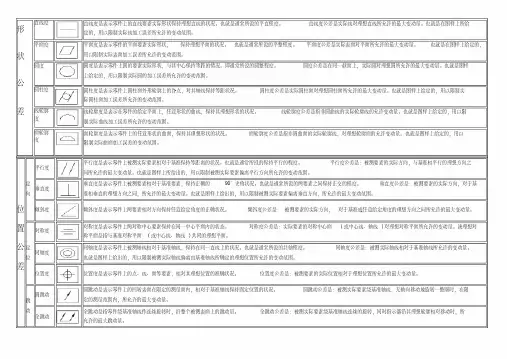

形状公差直线度直线度是表示零件上的直线要素实际形状保持理想直线的状况。
也就是通常所说的平直程度。
直线度公差是实际线对理想直线所允许的最大变动量。
也就是在图样上所给定的，用以限制实际线加工误差所允许的变动范围。
平面度平面度是表示零件的平面要素实际形状，保持理想平面的状况。
也就是通常所说的平整程度。
平面度公差是实际表面对平面所允许的最大变动量。
也就是在图样上给定的，用以限制实际表面加工误差所允许的变动范围。
圆度圆度是表示零件上圆的要素实际形状，与其中心保持等距的情况。
即通常所说的圆整程度。
圆度公差是在同一截面上，实际圆对理想圆所允许的最大变动量。
也就是图样上给定的，用以限制实际圆的加工误差所允许的变动范围。
圆柱度圆柱度是表示零件上圆柱面外形轮廓上的各点，对其轴线保持等距状况。
圆柱度公差是实际圆柱面对理想圆柱面所允许的最大变动量。
也就是图样上给定的，用以限制实际圆柱面加工误差所允许的变动范围。
线轮廓度线轮廓度是表示在零件的给定平面上，任意形状的曲线，保持其理想形状的状况。
线轮廓度公差是指非圆曲线的实际轮廓线的允许变动量。
也就是图样上给定的，用以限制实际曲线加工误差所允许的变动范围。
面轮廓度面轮廓度是表示零件上的任意形状的曲面，保持其理想形状的状况。
面轮廓度公差是指非圆曲面的实际轮廓线，对理想轮廓面的允许变动量。
也就是图样上给定的，用以限制实际曲面加工误差的变动范围。
位置公差定向平行度平行度是表示零件上被测实际要素相对于基准保持等距离的状况。
也就是通常所说的保持平行的程度。
平行度公差是：被测要素的实际方向，与基准相平行的理想方向之间所允许的最大变动量。
也就是图样上所给出的，用以限制被测实际要素偏离平行方向所允许的变动范围。
垂直度垂直度是表示零件上被测要素相对于基准要素，保持正确的90°夹角状况。
也就是通常所说的两要素之间保持正交的程度。
垂直度公差是：被测要素的实际方向，对于基准相垂直的理想方向之间，所允许的最大变动量。

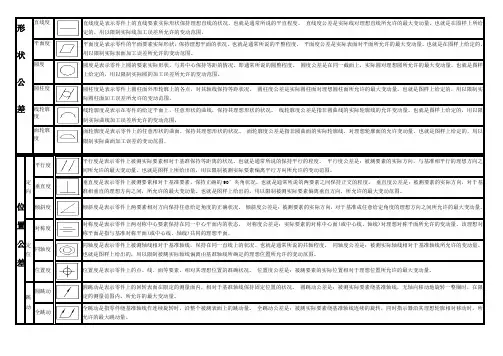

形状公差直线度直线度是表示零件上的直线要素实际形状保持理想直线的状况。
也就是通常所说的平直程度。
直线度公差是实际线对理想直线所允许的最大变动量。
也就是在图样上所给定的，用以限制实际线加工误差所允许的变动范围。
平面度平面度是表示零件的平面要素实际形状，保持理想平面的状况。
也就是通常所说的平整程度。
平面度公差是实际表面对平面所允许的最大变动量。
也就是在图样上给定的，用以限制实际表面加工误差所允许的变动范围。
圆度圆度是表示零件上圆的要素实际形状，与其中心保持等距的情况。
即通常所说的圆整程度。
圆度公差是在同一截面上，实际圆对理想圆所允许的最大变动量。
也就是图样上给定的，用以限制实际圆的加工误差所允许的变动范围。
圆柱度圆柱度是表示零件上圆柱面外形轮廓上的各点，对其轴线保持等距状况。
圆柱度公差是实际圆柱面对理想圆柱面所允许的最大变动量。
也就是图样上给定的，用以限制实际圆柱面加工误差所允许的变动范围。
线轮廓度线轮廓度是表示在零件的给定平面上，任意形状的曲线，保持其理想形状的状况。
线轮廓度公差是指非圆曲线的实际轮廓线的允许变动量。
也就是图样上给定的，用以限制实际曲线加工误差所允许的变动范围。
面轮廓度面轮廓度是表示零件上的任意形状的曲面，保持其理想形状的状况。
面轮廓度公差是指非圆曲面的实际轮廓线，对理想轮廓面的允许变动量。
也就是图样上给定的，用以限制实际曲面加工误差的变动范围。
位置公差定向平行度平行度是表示零件上被测实际要素相对于基准保持等距离的状况。
也就是通常所说的保持平行的程度。
平行度公差是：被测要素的实际方向，与基准相平行的理想方向之间所允许的最大变动量。
也就是图样上所给出的，用以限制被测实际要素偏离平行方向所允许的变动范围。
垂直度垂直度是表示零件上被测要素相对于基准要素，保持正确的90°夹角状况。
也就是通常所说的两要素之间保持正交的程度。
垂直度公差是：被测要素的实际方向，对于基准相垂直的理想方向之间，所允许的最大变动量。
直线度平面度圆度圆柱度公差带定义及标注实例1.直线度是指工件上直线轴线与参考直线轴线之间的距离偏差。
Straightness refers to the deviation distance between the straight axis of the workpiece and the reference straight axis.2.平面度是指工件上平面与参考平面之间的距离偏差。
Flatness refers to the deviation distance between the plane of the workpiece and the reference plane.3.圆度是指工件上圆形轮廓与参考圆形轮廓之间的距离偏差。
Roundness refers to the deviation distance between the circular profile of the workpiece and the reference circular profile.4.圆柱度是指工件上圆柱体轴线与参考圆柱体轴线之间的距离偏差。
Cylindricity refers to the deviation distance between the axis of the cylindrical body on the workpiece and the reference cylindrical body.5.公差带是指允许的尺寸偏差范围，在这个范围内的尺寸都是合格的。
Tolerance zone refers to the allowable range of dimensional deviation, and dimensions within this range are considered acceptable.6.在工程图纸上，直线度通常以符号“⊥”标注。
On engineering drawings, straightness is usually indicated by the symbol "⊥".7.平面度通常在工程图上以字母“F”标注。

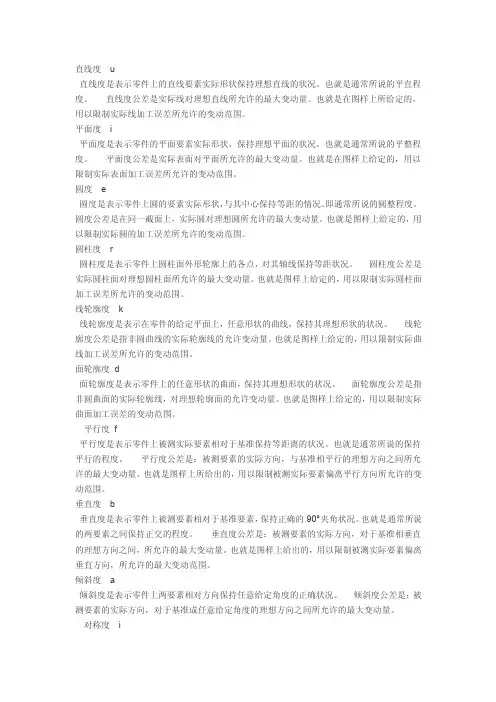

直线度u直线度是表示零件上的直线要素实际形状保持理想直线的状况。
也就是通常所说的平直程度。
直线度公差是实际线对理想直线所允许的最大变动量。
也就是在图样上所给定的，用以限制实际线加工误差所允许的变动范围。
平面度i平面度是表示零件的平面要素实际形状，保持理想平面的状况。
也就是通常所说的平整程度。
平面度公差是实际表面对平面所允许的最大变动量。
也就是在图样上给定的，用以限制实际表面加工误差所允许的变动范围。
圆度 e圆度是表示零件上圆的要素实际形状，与其中心保持等距的情况。
即通常所说的圆整程度。
圆度公差是在同一截面上，实际圆对理想圆所允许的最大变动量。
也就是图样上给定的，用以限制实际圆的加工误差所允许的变动范围。
圆柱度r圆柱度是表示零件上圆柱面外形轮廓上的各点，对其轴线保持等距状况。
圆柱度公差是实际圆柱面对理想圆柱面所允许的最大变动量。
也就是图样上给定的，用以限制实际圆柱面加工误差所允许的变动范围。
线轮廓度k线轮廓度是表示在零件的给定平面上，任意形状的曲线，保持其理想形状的状况。
线轮廓度公差是指非圆曲线的实际轮廓线的允许变动量。
也就是图样上给定的，用以限制实际曲线加工误差所允许的变动范围。
面轮廓度d面轮廓度是表示零件上的任意形状的曲面，保持其理想形状的状况。
面轮廓度公差是指非圆曲面的实际轮廓线，对理想轮廓面的允许变动量。
也就是图样上给定的，用以限制实际曲面加工误差的变动范围。
平行度f平行度是表示零件上被测实际要素相对于基准保持等距离的状况。
也就是通常所说的保持平行的程度。
平行度公差是：被测要素的实际方向，与基准相平行的理想方向之间所允许的最大变动量。
也就是图样上所给出的，用以限制被测实际要素偏离平行方向所允许的变动范围。
垂直度 b垂直度是表示零件上被测要素相对于基准要素，保持正确的90°夹角状况。

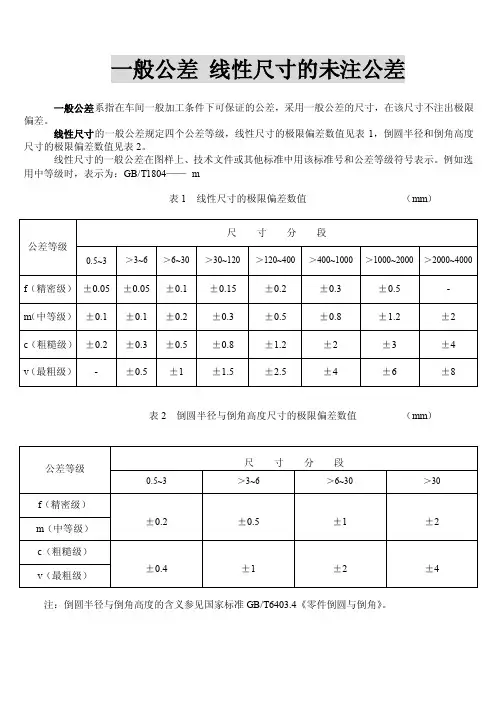

一般公差线性尺寸的未注公差一般公差系指在车间一般加工条件下可保证的公差，采用一般公差的尺寸，在该尺寸不注出极限偏差。
线性尺寸的一般公差规定四个公差等级，线性尺寸的极限偏差数值见表1，倒圆半径和倒角高度尺寸的极限偏差数值见表2。
线性尺寸的一般公差在图样上、技术文件或其他标准中用该标准号和公差等级符号表示。
例如选用中等级时，表示为：GB/T1804——m表1 线性尺寸的极限偏差数值（mm）表2 倒圆半径与倒角高度尺寸的极限偏差数值（mm）注：倒圆半径与倒角高度的含义参见国家标准GB/T6403.4《零件倒圆与倒角》。
形位公差形位公差带未注公差值形位公差是图样中对要素的形状和位置的最大允许的变动量。
它不仅指示出被控制的要素，并给出最大允许变动量的值即公差值，要互助（点、线、面）在被测范围内均受其控制。
不论控制要素的形状或位置，均是对整个被测要素的控制。
因此设计给出的形位公差要求，实质上是形位公差带的要求，实际要素只要在公差带内，可以具有任何形状，也可以占有任何位置。
形位公差带是限制实际要素变动的区域。
公差带的形状、方向、位置、大小（公差值）由零件的功能和互换性要求来确定。
形位公差未注公差值的规定：1、直线度和平面度：未注公差见表1。
表中的基本长度对于直线度是指其被测长度，对平面度，如被测要素是平面则指较长一边的长度，是圆平面则指其直径。
H、K、L为未注公差的三个等级。
表1 直线度和平面度(mm)2、圆度：圆度的未注公差值为其相应的直径公差值，但不能大于表4中的径向圆跳动值。
因为圆度误差会直接反映到径向圆跳动值中去，而径向圆跳动值则是形状和位置误差的综合反映。
3、圆柱度：圆柱度误差由圆度、轴线直线度、素线直线度和素线平行度等误差组成。
其中每一项误差均由它们的注出公差或未注公差控制。
4、线、面轮廓度：在标准中对线、面轮廓度的未注公差值未作具体规定。
线、面轮廓度误差直接与该线、面轮廓的线性尺寸公差或角度公差有关，受注出或未注的线性尺寸公差或角度公差控制。
