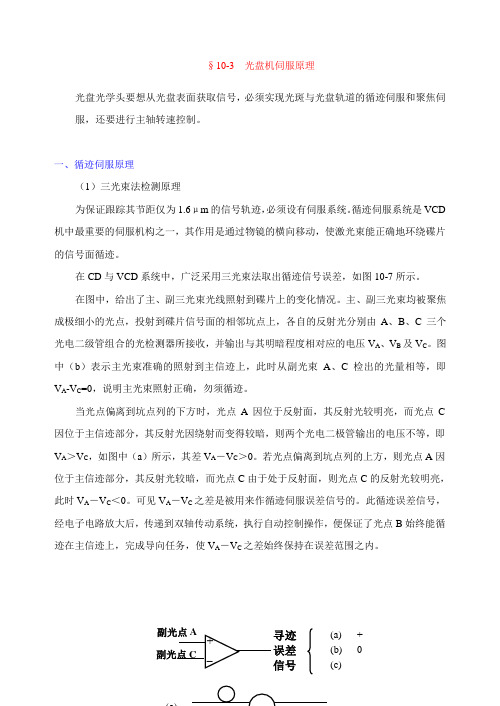

§10-3 光盘机伺服原理光盘光学头要想从光盘表面获取信号，必须实现光斑与光盘轨道的循迹伺服和聚焦伺服，还要进行主轴转速控制。
一、循迹伺服原理（1）三光束法检测原理为保证跟踪其节距仅为1.6μm 的信号轨迹，必须设有伺服系统。
循迹伺服系统是VCD 机中最重要的伺服机构之一，其作用是通过物镜的横向移动，使激光束能正确地环绕碟片的信号面循迹。
在CD 与VCD 系统中，广泛采用三光束法取出循迹信号误差，如图10-7所示。
在图中，给出了主、副三光束光线照射到碟片上的变化情况。
主、副三光束均被聚焦成极细小的光点，投射到碟片信号面的相邻坑点上，各自的反射光分别由A 、B 、C 三个光电二级管组合的光检测器所接收，并输出与其明暗程度相对应的电压V A 、V B 及V C 。
图中（b ）表示主光束准确的照射到主信迹上，此时从副光束A 、C 检出的光量相等，即V A -V C =0，说明主光束照射正确，勿须循迹。
当光点偏离到坑点列的下方时，光点A 因位于反射面，其反射光较明亮，而光点C 因位于主信迹部分，其反射光因绕射而变得较暗，则两个光电二极管输出的电压不等，即V A ＞V C ，如图中（a ）所示，其差V A －V C ＞0。
若光点偏离到坑点列的上方，则光点A 因位于主信迹部分，其反射光较暗，而光点C 由于处于反射面，则光点C 的反射光较明亮，此时V A －V C ＜0。
可见V A －V C 之差是被用来作循迹伺服误差信号的。
此循迹误差信号，经电子电路放大后，传递到双轴传动系统，执行自动控制操作，便保证了光点B 始终能循迹在主信迹上，完成导向任务，使V A －V C 之差始终保持在误差范围之内。
(a)+ (b) 0 (c) _寻迹 误差 信号（2）循迹精度光盘轨迹的节距仅为1.67μm ，光斑（艾里斑）直径为（取λ=780nm ，NA=0.45）而光盘偏心与主轴跳动达±70μm 。
对存在循迹误差时信号读取情况考察的表明，循迹误差最好抑制到±0.1μm 左右，则伺服增益为（3）二级循迹伺服系统循迹线圈驱动光学头作精伺服，消除高频误差；滑动进给电机驱动光学头小车作粗伺服，消除低频误差。
第一章1.本课程的名称为？光电检测技术（只输入汉字，不加书名号，不加任何标点）2.本课程教材的名称为？光电测试技术（只输入汉字，不加书名号，不加任何标点，不写版次）3.本课程主要讲解内容为教材中的前五章和将在第二三章之间增加的补充内容。
√4.光电检测技术是将电子学与光学融合为一体，通过电信号到光信号的转换来实现信息获取、处理与测量的技术。
√5.光电检测技术的特点是（D）。
A.高精度，高速度，具有很强的信息处理与运算能力B.非接触，远距离、大量程C.抗电磁干扰D.以上都是6.在现代工程装备中，检测环节的成本约占生产成本的百分比约为（B）A.5%~7%B.50%~70%C.10%D.90%7.光学变换和光电转换是光电测量的核心部分。
√第二章1可见光是电磁辐射波谱中人眼可以感知的部分，一般情况下，可见光的波长范围在 _380_nm 到 _780_nm 之间。
（按照本书和本节课所讲的标准）2光度学量衡量的是电磁辐射对人眼刺激大小的感觉，因此在可见光波段才有意义。
√3视觉神经对不同波长光的感光灵敏度不同，人眼对各种波长光的相对灵敏度，称为“光谱光视效能”或者“视见函数”，其最大值为1，无量纲。
√4光度学的七个基本物理量为光通量、光量、_发光强度（光强度；光强）_ 、光亮度、出射度、光照度、曝光量，其中_光照度（照度）_和曝光量是描述物体受光的参量，其余五个皆为描述光源发射光的特性参量。
5、1W的波长为1064nm的光，其光通量为（B）。
A. 1lmB. 0lmC. 683lmD. （1/683）lm6、（ C ）是发光强度的单位，也国际单位制（SI）的7个基本单位之一。
A. 焦耳(J)B. 流明(lm)C. 坎德拉(cd)D. 勒克斯(lx)7已知某辐射源发出的辐射功率为1W，该波长对应的光谱光视效率为0.5，则该辐射源辐射的光通量为（B）。
（已知人眼在明视条件下的光功当量为680lm/W）A．680 lm B.340 lm C.1360 lm D.0 lm8辐射通量与光通量的单位是相同的。
第十章光电传感器思考题与习题答案1.单项选择题1）晒太阳取暖利用了____C____；人造卫星的光电池板利用了____A____；植物的生长利用了____B____。
A．光电效应B．光化学效应C．光热效应D．感光效应2）蓝光的波长比红光____B____，相同光子数目的蓝光能量比红光____C____。
A．长B．短C．大D．小3）光敏二极管属于____B____，光电池属于____C____。
A．外光电效应B．内光电效应C．光生伏特效应D．光热效应4）光敏二极管在测光电路中应处于____B____偏置状态，而光电池通常处于____C____偏置状态。
A．正向B．反向C．零5）光纤通讯中，与出射光纤耦合的光电元件应选用____C____。
A．光敏电阻B．PIN光敏二极管C．APD光敏二极管D．光敏三极管6）温度上升，光敏电阻、光敏二极管、光敏三极管的暗电流____A____。
A．增加B．减小C．不变7）普通型硅光电池的峰值波长为____C____，落在____E____区域。
A．0.8m B．8mm C．0.8μｍD．0.8nｍD．可见光E．近红外光F．紫外光G.远红外光8）欲精密测量光的照度，光电池应配接____D____。
A．电压放大器B．A/D转换器C．电荷放大器D．I/U转换器9）欲利用光电池为手机充电，需将数片光电池____B____起来，以提高输出电压，再将几组光电池____A____起来，以提高输出电流。
A．并联B.串联 C.短路 D.开路10）欲利用光电池在灯光（约200lx）下驱动液晶计算器（1.5V）工作，设每片光电池的有载输出电压约为0.4V，则必须将___C___片光电池串联起来才能正常工作。
A．2片 B.3片 C.4片 D.20片11）光导纤维是利用光的____D____原理来远距离传输信号的。
A．光的偏振 B.光的干涉 C.光的散射 D.光的全反射12）光纤通信应采用____D____作为光纤的光源；光纤水位计可以采用____B____作为光纤的光源较为经济。
光电检测技术第二版答案篇一：《光电检测技术-题库》(2) 】、填空题1. 对于光电器件而言，最重要的参数是、和。
2. 光电倍增管由阳极、光入射窗、电子光学输入系统、和等构成。
3. 光电三极管的工作过程分为和。
4. 激光产生的基本条件是受激辐射、和。
5. 非平衡载流子的复合大致可以分为和。
6. 在共价键晶体中，从最内层的电子直到最外层的价电子都正好填满相应的能带，能量最高的是填满的能带，称为价带。
价带以上的能带，其中最低的能带常称为，与之间的区域称为。
7. 本征半导体在绝对零度时，又不受光、电、磁等外界条件作用，此时导带中没有，价带中没有，所以不能。
8. 载流子的运动有两种型式，和。
9. 发光二极管发出光的颜色是由材料的决定的。
10. 光电检测电路一般情况下由、、组成。
11. 光电效应分为内光电效应和效应，其中内光电效应包括和，光敏电阻属于效应。
12. 半导体对光的吸收一般有、、、和这五种形式。
13. 光电器件作为光电开关、光电报警使用时，不考虑其线性，但要考虑。
14. 半导体对光的吸收可以分为五种，其中和可以产生光电效应。
15. 光电倍增管由阳极、光入射窗、电子光学输入系统、和等构成，光电倍增管的光谱响应曲线主要取决于材料的性质。
16. 描述发光二极管的发光光谱的两个主要参量是和。
17. 检测器件和放大电路的主要连接类型有、和等。
18.. 使用莫尔条纹法进行位移- 数字量变换有两个优点，分别是和19. 电荷耦合器件( ccd )的基本功能是和。
20. 光电编码器可以按照其构造和数字脉冲的性质进行分类，按照信号性质可以分为和。
21. 交替变化的光信号，必须使所选器件的大于输入信号的频率才能测出输入信号的变化。
22. 随着光电技术的发展，可以实现前后级电路隔离的较为有效的器件是。
23. 硅光电池在偏置时，其光电流与入射辐射通量有良好的线性关系，且动态范围较大。
24. 发光二极管的峰值波长是由决定的。
《光电检测技术》题集一、选择题（每题2分，共20分）1.光电检测技术是基于哪种物理效应来实现非电量到电量的转换？（）A. 压电效应B. 光电效应C. 磁电效应D. 热电效应2.在光电检测系统中，光电传感器的主要作用是什么？（）A. 将光信号转换为电信号B. 将电信号转换为光信号C. 放大电信号D. 储存光信号3.下列哪种光电元件是利用外光电效应工作的？（）A. 光电二极管B. 光电三极管C. 光电池D. 光敏电阻4.光电检测系统中，为了提高信噪比，常采用哪种技术？（）A. 滤波B. 放大C. 调制与解调D. 编码与解码5.在光电耦合器中，光信号是如何传递的？（）A. 直接通过导线传递B. 通过空气传递C. 通过光导纤维传递D. 通过发光元件和受光元件之间的空间传递6.下列哪项不是光电检测技术的优点？（）A. 非接触式测量B. 高精度C. 易受环境干扰D. 响应速度快7.光电倍增管的主要特点是什么？（）A. 高灵敏度B. 低噪声C. 无需外部电源D. 体积小，重量轻8.在光电检测系统中，为了消除背景光的影响，可以采取哪种措施？（）A. 增加光源亮度B. 使用滤光片C. 提高检测器灵敏度D. 增大检测距离9.光电二极管在反向偏置时，其主要工作特性是什么？（）A. 电阻增大B. 电容减小C. 光电流与入射光强成正比D. 输出电压稳定10.下列哪种光电传感器适用于测量快速变化的光信号？（）A. 热释电传感器B. 光敏电阻C. 光电二极管D. 光电池二、填空题（每题2分，共20分）1.光电检测技术是______与______技术相结合的一种检测技术。
2.光电效应分为______、______和______三种类型。
3.在光电检测系统中，______是将光信号转换为电信号的关键元件。
4.光电倍增管的工作原理是基于______效应，具有极高的______。
5.为了提高光电检测系统的抗干扰能力，常采用______和______技术。
光电检测技术光电检测技术试卷（练习题库）1、光电检测系统通常由哪三部分组成？2、光电效应包括哪些？3、外光电效应4、内光电效应5、简述内光电效应的分类？6、光电导效应7、光生伏特效应8、光电池是根据什么效应制成的将光能转换成电能的器件，按用途可分为哪几种？9、激光的定义，产生激光的必要条件有什么？10、热释电器件必须在什么样的信号的作用下才会有电信号输出？11、CCD是一种电荷耦合器件，CCD的突出特点是以什么作为信号，CCD的基本功能是什么？12、根据检查原理，光电检测的方法有哪四种？13、光热效应应包括哪三种？14、一般PSD分为两类，一维PSD和二维PSD,他们各自用途是什么？15、真空光电器件是基于什么效应的光电探测器，它的结构特点是有一个真空管，其他元件都在真空管中，真空光电器16、响应度（或称灵敏度）17、亮电流18、光电信号的二值化处理19、亮态前历效应20、热释电效应21、暗态前历效应22、简述雪崩光电二极管的工作原理？23、简述光生伏特效应与光电导效应的区别？24、简述光生伏特效应与光电导效应的联系？25、什么是敏感器？26、简述敏感器与传感器的区别？27、简述敏感器与传感器的联系？28、简述发光二极管的工作原理？29、简述PIN型的光电二极管的结构？30、简述PIN型的光电二极管的工作原理？31、简述PIN型的光电二极管的及特点？32、简述光电检倍增管的结构组成？33、简述光电检倍增管的工作原理？34、简述CCD器件的结构？35、简述CCD器件的工作原理？36、举例说明补偿测量方法的原理？37、举例说明象限探测器的应用。
38> 坎德拉(Cande1a,cd)39、象增强管40、本征光电导效应41、信息载荷于光源的方式信息载荷于透明体的方式、信息载荷于反射光的方式、信息载荷于遮挡光的方式、信息载荷42、光源选择的基本要求有哪些？43、光电倍增管的供电电路分为负—供电与正—供电，试说明这两种供电电路的特点，举例说明它们分别适用于哪44、为什么结型光电器件在正向偏置时，没有明显的光电效应？它必须在那种偏置状态？为什么？45、为什么发光二极管的PN结要加正向电压才能发光？而光电二极管要零偏或反偏才能有光生伏特效应？46、简述三种主要光电效应的基本工作原理？47、光电探测器与热电探测器在工作原理、性能上有什么区别？48、简述光电探测器的选用原则？49、简述光电池、光电二极管的工作原理及区别？50、叙述实现光外差检测必须满足的条件？51、光具有的一个基本性质是（）。
光电检测技术与系统答案【篇一：光电检测课后习题部分答案】效应的工作原理.为什么光伏效应器件比光电导效应器件有更快的响应速度？答：（1）光生伏特效应的工作基础是内光电效应.当用适当波长的光照射pn 结时，由于内建场的作用（不加外电场），光生电子拉向n 区，光生空穴拉向p 区，相当于pn 结上加一个正电压. （2）光伏效应中，与光照相联系的是少数载流子的行为，因为少数载流子的寿命通常很短，所以以光伏效应为基础的检测器件比以光电导效应为基础的检测器件有更快的响应速度. 比较光电效应和光热效应在作用机理、性能及应用特点等方面的差异？1. 光电效应：指单个光子的性质对产生的光电子起直接作用的一类光电效应。
探测器吸收光子后，直接引起原子或分子的内部电子状态的改变。
光子能量的大小，直接影响内部电子状态的改变。
特点：光子效应对光波频率表现出选择性，响应速度一般比较快。
2. 光热效应：探测元件吸收光辐射能量后，并不直接引起内部电子状态的改变，而是把吸收的光能变为晶格的热运动能量，引起探测元件温度上升,温度上升的结果又使探测元件的电学性质或其他物理性质发生变化。
特点：原则上对光波频率没有选择性，响应速度一般比较慢。
（在红外波段上，材料吸收率高，光热效应也就更强烈，所以广泛用于对红外线辐射的探测。
第三章3-143-253-26第四章4-24-34-4第五章1 、直接检测系统的基本原理是什么？为什么说直接检测又叫包络检测？所谓光电直接检测是将待测光信号直接入射到光检测器光敏面上，光检测器响应于光辐射强度而输出相应的电流或电压。
光检测器输出的电流第一项为直流项，若光检测器输出端有隔直流电容，则输出光电流只包含第二项，这就是包络检测的意思。
2、何谓莫尔条纹？应用几何光学原理解释，为什么说莫尔条纹测试技术具有光学放大作用？若两块光栅相互重叠，并且使他们的栅线之间形成一个较小的夹角，当光栅对之间有相对运动时，透过光栅对看另一边的光源，就会发现有一组垂直于光栅运动方向的明暗相间的条纹移动，这就形成莫尔条纹。
《光电检测》题库一、填空题1.对于光电器件而言，最重要的参数是、和。
2.光电倍增管由阳极、光入射窗、电子光学输入系统、和等构成。
3.光电三极管的工作过程分为和。
4.激光产生的基本条件是受激辐射、和。
5. 非平衡载流子的复合大致可以分为和。
6.在共价键晶体中，从最内层的电子直到最外层的价电子都正好填满相应的能带，能量最高的是填满的能带，称为价带。
价带以上的能带，其中最低的能带常称为，与之间的区域称为。
7.本征半导体在绝对零度时，又不受光、电、磁等外界条件作用，此时导带中没有，价带中没有，所以不能。
8.载流子的运动有两种型式，和。
9. 发光二极管发出光的颜色是由材料的决定的。
10. 光电检测电路一般情况下由、、组成。
11. 光电效应分为内光电效应和效应，其中内光电效应包括和，光敏电阻属于效应。
12.半导体对光的吸收一般有、、、和这五种形式。
13. 光电器件作为光电开关、光电报警使用时，不考虑其线性，但要考虑。
14.半导体对光的吸收可以分为五种，其中和可以产生光电效应。
15.光电倍增管由阳极、光入射窗、电子光学输入系统、和等构成，光电倍增管的光谱响应曲线主要取决于材料的性质。
16.描述发光二极管的发光光谱的两个主要参量是和。
17.检测器件和放大电路的主要连接类型有、和等。
18..使用莫尔条纹法进行位移-数字量变换有两个优点，分别是和。
19.电荷耦合器件（CCD）的基本功能是和。
20.光电编码器可以按照其构造和数字脉冲的性质进行分类，按照信号性质可以分为和。
21.交替变化的光信号，必须使所选器件的大于输入信号的频率才能测出输入信号的变化。
22.随着光电技术的发展，可以实现前后级电路隔离的较为有效的器件是。
23.硅光电池在偏置时，其光电流与入射辐射通量有良好的线性关系，且动态范围较大。
24.发光二极管的峰值波长是由决定的。
二、名词解释1. 光亮度：2. 本征半导体：3. N型半导体：4. 载流子的扩散运动：5. 光生伏特效应：6. 内光电效应：7.光电效应8.量子效率9.分辨率10.二次调制11.二值化处理12.光电检测技术13.响应时间14.热电偶15.亮度中心检测法三、判断正误1. A/D变换量化误差不随输入电压变化而变化，是一种偶然误差。
