PC成型工艺分析

pc材料工艺PC材料工艺。

PC材料，即聚碳酸酯材料，是一种常见的工程塑料，具有优异的机械性能、耐热性能和电气性能，因此在电子、汽车、家电等领域得到广泛应用。

PC材料的加工工艺对最终制品的质量和性能有着重要影响，下面将就PC材料的工艺加工进行介绍。

首先，PC材料的成型工艺主要包括注塑成型、挤出成型和吹塑成型。

注塑成型是将PC颗粒加热熔融后注入模具中，通过高压使其成型。

挤出成型是将PC颗粒加热熔融后挤出成型，适用于生产型材、板材等。

吹塑成型是将PC颗粒加热熔融后通过气压吹塑成型，适用于生产薄壁容器等。

不同的成型工艺适用于不同形状和尺寸的制品，选择合适的成型工艺对于提高生产效率和产品质量至关重要。

其次，PC材料的表面处理工艺包括喷涂、印刷、电镀等。

喷涂工艺可以提供丰富的色彩选择和表面效果，增强PC制品的外观和耐候性；印刷工艺可以在PC 制品表面印刷图案、文字等，丰富产品设计；电镀工艺可以提供金属质感和防腐蚀性能，使PC制品更加耐用。

表面处理工艺的选择应根据产品设计要求和使用环境来确定，以确保产品具有良好的外观和性能。

再次，PC材料的加工工艺包括切削加工、热压成型、冷弯成型等。

切削加工适用于生产PC零件和模具，可以通过车削、铣削、钻削等方式进行；热压成型适用于生产PC板材和型材，通过加热和压力使PC颗粒熔融并成型；冷弯成型适用于生产PC型材和管材，通过机械力使PC材料产生塑性变形。

合理选择加工工艺可以提高生产效率和降低成本，同时确保产品质量和性能。

最后，PC材料的装配工艺包括焊接、粘接、组装等。

焊接工艺适用于PC零件的连接，可以采用超声波焊接、热板焊接等方式；粘接工艺适用于PC材料与其他材料的粘接，可以选择合适的胶水和粘接工艺；组装工艺适用于PC制品的组装，可以通过螺纹连接、卡扣连接等方式。

装配工艺的选择应考虑PC材料的特性和使用要求，以确保连接牢固和密封可靠。

综上所述，PC材料的工艺加工对最终产品的质量和性能有着重要影响，包括成型工艺、表面处理工艺、加工工艺和装配工艺。

pc模压成型工艺
PC模压成型工艺是一种塑料加工方法，通过将粉状、粒状或纤维状的塑料放入模具中，在高温高压条件下使其成型并固化。

以下是PC模压成型的一些关键步骤和注意事项：
1. 材料准备：PC（聚碳酸酯）材料需先进行干燥处理，以降低其含水量至0.02%以下。

通常干燥条件为100-120℃，至少持续4小时以上。

2. 温度控制：炮筒温度应控制在270-320℃之间，避免超过340℃以防止PC分解。

熔体粘度随温度升高而下降，因此适当的温度对PC塑化是有利的。

3. 注射压力与速度：由于PC流动性差，需要使用较高的注射压力，同时要注意避免产生过大的内应力。

注射速度一般采用中速或慢速，对于薄壁、小浇口、深孔、长流程制品，推荐使用多级注射方式。

4. 保压压力与时间：保压压力的大小及保压时间的长短对PC制品的内应力有较大影响。

保压时间应根据制品的厚度、浇口大小和模温等因素来确定。

5. 模具设计：在设计胶口时，应考虑采用S形侧进胶或扇形进胶，以避免在高压充填中增加材料的剪切应力。

同时，模具设计应考虑充分的排气和顶出机制。

6. 模温控制：模具温度应控制在85-120℃，通常在80-100℃就可以。

对于形状复杂、较薄或有较高要求的制品，可以适当提高模温。

7. 固化过程：在模压过程中，模压料中的树脂将经历黏流、胶凝和固化三个阶段，树脂分子链将从线型变为不溶不熔的空间网状结构。

综上所述，PC模压成型工艺需要精确控制多个参数，包括材料的干燥、炮筒温度、注射压力与速度、保压压力与时间、模具设计以及模温控制等，以确保最终制品的质量。

PC塑料的主要性质及成型工艺要求PC（聚碳酸酯）是一种热塑性塑料，具有优良的物理性能和机械性能。

PC塑料的主要性质包括高强度、高韧性、优异的透明度、耐高温性、耐化学品腐蚀性、优良的电绝缘性能和自熄性能等。

由于这些优良性能，PC塑料被广泛应用在电子、光电、汽车、航空航天等领域。

在进行PC塑料成型时，需要满足一定的成型工艺要求。

1.高强度：PC塑料具有很高的强度，抗拉强度和弯曲强度都较高，具有耐冲击性和耐疲劳性。

2.高韧性：PC塑料属于韧性塑料，具有较好的抗冲击性能，即使在低温下也能保持较好的韧性。

3.优异的透明度：PC塑料具有优秀的光学性能，具有高透明度和优良的折光率，适合制造需要高透明度的产品。

4.耐高温性：PC塑料在高温下的性能稳定，能够承受高温下的使用环境，其热变形温度通常在130℃以上。

5.耐化学品腐蚀性：PC塑料具有良好的耐腐蚀性能，在常见的酸、碱、溶剂等化学物质中，都具有较好的耐受性。

6.优良的电绝缘性能：PC塑料是优秀的电绝缘材料，具有较高的介电常数和绝缘电阻。

1.熔融温度：PC塑料的熔融温度较高，一般在230℃-320℃之间，具体的熔融温度取决于塑料的牌号和成型的要求。

2.压力：在成型过程中需要施加足够的注射压力，以确保塑料能够填充模腔，并防止产生气孔和空洞。

3.保压时间：在注射成型后需要保持一定的保压时间，以确保塑料充分凝固，防止产生变形或缩短的问题。

4.冷却速率：成型过程中的冷却速率需要适中，过快的冷却速率容易造成应力集中和塑料不均匀收缩，导致产品变形。

5.尺寸控制：由于PC塑料的收缩率较大，需要进行尺寸控制，通常可以通过合理设计模具结构和控制成型参数来实现。

6.防止热分解：PC塑料在高温条件下容易发生热分解，因此在成型过程中需要控制好温度和加工时间，以防止热分解产生。

总之，PC塑料具有优良的物理性能和机械性能，在成型过程中需要考虑塑料的熔融温度、压力、保压时间、冷却速率、尺寸控制和防止热分解等因素，以确保生产出质量优良的PC塑料制品。

pc板材热压成型工艺PC板材热压成型工艺PC板材热压成型是一种常用的板材加工工艺，广泛应用于电子、电器、汽车、医疗器械等领域。

本文将介绍PC板材热压成型的工艺流程、优点和应用等方面的内容，以帮助读者更好地了解和应用该工艺。

一、工艺流程PC板材热压成型的工艺流程主要包括原料准备、预热、热压成型、冷却和修整等环节。

1. 原料准备：选择适合的PC板材原料，进行裁剪和打磨等处理，以确保原料的尺寸和表面质量符合要求。

2. 预热：将PC板材原料放入热压机中，进行预热处理。

预热的目的是提高原料的柔韧性和可塑性，减少后续热压过程中的变形和应力集中。

3. 热压成型：将预热后的PC板材原料放入热压机的模具中，施加一定的压力和温度进行热压成型。

通过模具的设计和控制参数的调整，使PC板材原料在一定的时间内达到所需的形状和尺寸。

4. 冷却：在热压成型后，将PC板材原料从模具中取出，进行冷却处理。

冷却的目的是固化PC板材原料的形状和尺寸，增加其稳定性和强度。

5. 修整：将冷却后的PC板材进行修整，去除边角的毛刺和不平整的部分，使其达到最终的成品要求。

二、优点PC板材热压成型工艺具有以下优点：1. 产品质量稳定：通过热压成型工艺，可以控制PC板材原料的温度、压力和时间等参数，使得成型产品的尺寸和形状更加稳定，减少了后续加工过程中的变形和损坏风险。

2. 生产效率高：PC板材热压成型工艺具有快速成型的特点，可以在较短的时间内完成大批量产品的生产，提高了生产效率和产能。

3. 产品性能优良：PC板材热压成型可以使产品表面光滑、平整，具有良好的机械性能和耐候性能，能够满足各种使用环境和要求。

4. 工艺灵活性强：PC板材热压成型可以根据不同的产品需求和设计要求，调整热压参数和模具设计，实现多样化的产品形状和尺寸。

三、应用领域PC板材热压成型工艺广泛应用于以下领域：1. 电子电器：PC板材热压成型可以制作各种电子电器外壳、面板和连接器等部件，具有良好的绝缘性能和耐高温性能。

聚碳酸酯(P C)加工工艺-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII加工工艺:1、加工特性PC是无定形材料，它的熔体粘度对温度敏感。

由于PC在高温下易发生水解，制品质量对原料的含湿量很敏感，在成型前必须将原料须干燥至小于0.02％。

PC可采用注塑、挤出、吹塑、流延等分法加工，也可进行粘合、焊接和冷加工。

2、注塑工艺(1)塑料的处理PC的吸水率较大，加工前一定要预热干燥，纯PC干燥120℃，改性PC一般用110℃温度干燥4小时以上。

干燥时间不能超过10小时。

一般可用对空挤出法判断干燥是否足够。

再生料的使用比例可达20%。

在某些情况下，可100%的使用再生料，实际份量要视制品的品质要求而定。

再生料不能同时混合不同的色母粒，否则会严重损坏成品的性质。

(2)注塑机的选用现在的PC制品由于成本及其它方面的原因，多用改性材料，特别是电工产品，还须增加防火性能，在阻燃的PC和其它塑料合金产品成型时，对注塑机塑化系统的要求是混合好、耐腐蚀，常规的塑化螺杆难以做到，在选购时，一定要预先说明。

(3)模具及浇口设计常见模具温度为80~100℃，加玻纤为100~130℃，小型制品可用针形浇口，浇口深度应有最厚部位的70%，其它浇口有环形及长方形。

浇口越大越好，以减低塑料被过度剪切而造成缺陷。

排气孔的深度应小于0.03~0.06mm，流道尽量短而圆。

脱模斜度一般为30′~1°左右。

(4)熔胶温度可用对空注射法来确定加工温度高低。

一般PC加工温度为270~320℃，有些改性或低分子量PC为230~270℃。

(5)注射速度多见用偏快的注射速度成型，如打电器开关件。

常见为慢速→快速成型。

(6)背压10bar左右的背压，在没有气纹和混色情况下可适当降低。

(7)滞留时间在高温下停留时间过长，物料会降质，放也CO2，变成黄色。

勿用LDPE、POM、ABS或PA清理机筒。

pc生产工艺PC生产工艺是指聚碳酸酯（Polycarbonate）材料的加工和制造过程。

PC是一种热塑性塑料，具有较高的耐热性、耐冲击性和透明性，广泛应用于电子、汽车、航空航天等领域。

PC生产工艺一般包括原料准备、塑料挤出、注塑成型、冷却处理、切割修整、检验包装等环节。

首先，原料准备是PC生产工艺的第一步。

原料采用聚碳酸酯颗粒，通过高温熔化并添加染料或增强剂等成分，制成可加工的塑料。

接下来是塑料挤出环节。

将熔化的塑料通过挤出机挤出成型，形成连续的塑料条状物或板状物。

挤出机将塑料熔化后，通过螺杆和机筒的转动推动塑料流动，并通过挤出机的模具将熔化的塑料挤压变形。

然后，将挤出成型的塑料通过注塑成型。

将塑料条状物或板状物放入注塑机中加热熔化，然后通过模具将熔化的塑料注入到成型腔中，等待塑料冷却固化。

注塑成型是将塑料经过熔化、挤出、冷却的环节再次加热，并通过模具的压力使得塑料形成所需形状的过程。

注塑成型后的产品需要经过冷却处理，使得塑料更加固化。

冷却处理可以采用自然冷却或水冷却的方式。

通过合理的冷却时间和温度控制，使得塑料性能更加稳定。

冷却处理完成后，需要对产品进行切割修整。

通过切割机将冷却固化的塑料切割成所需尺寸，然后通过修整机修整切割面，使其平整并去除毛刺。

最后，对产品进行检验和包装。

对PC产品进行检验，检查产品的尺寸、外观和性能等是否符合要求。

然后，将产品经过清洁处理后，采用合适的包装方式进行包装，以防止产品在运输过程中受到损坏。

综上所述，PC生产工艺是一系列复杂的制造过程，通过原料准备、塑料挤出、注塑成型、冷却处理、切割修整、检验包装等环节，将聚碳酸酯材料加工制造成各种PC产品。

这些产品广泛应用于各个行业，为我们的生活带来了便利和发展。

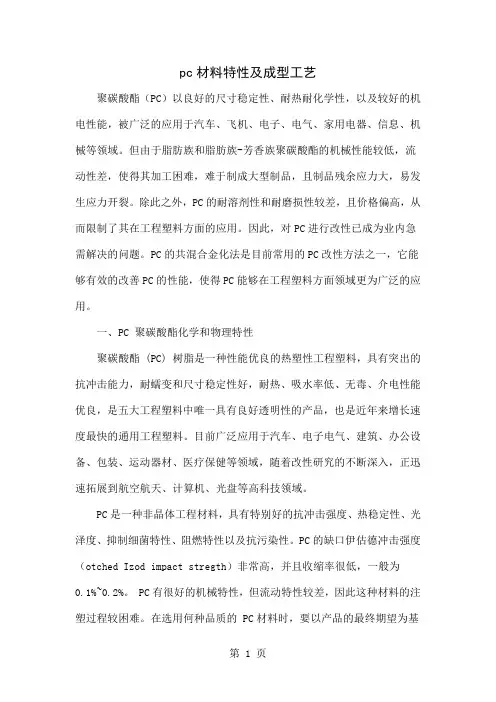

pc材料特性及成型工艺聚碳酸酯（PC）以良好的尺寸稳定性、耐热耐化学性，以及较好的机电性能，被广泛的应用于汽车、飞机、电子、电气、家用电器、信息、机械等领域。

但由于脂肪族和脂肪族-芳香族聚碳酸酯的机械性能较低，流动性差，使得其加工困难，难于制成大型制品，且制品残余应力大，易发生应力开裂。

除此之外，PC的耐溶剂性和耐磨损性较差，且价格偏高，从而限制了其在工程塑料方面的应用。

因此，对PC进行改性已成为业内急需解决的问题。

PC的共混合金化法是目前常用的PC改性方法之一，它能够有效的改善PC的性能，使得PC能够在工程塑料方面领域更为广泛的应用。

一、PC 聚碳酸酯化学和物理特性聚碳酸酯 (PC) 树脂是一种性能优良的热塑性工程塑料，具有突出的抗冲击能力，耐蠕变和尺寸稳定性好，耐热、吸水率低、无毒、介电性能优良，是五大工程塑料中唯一具有良好透明性的产品，也是近年来增长速度最快的通用工程塑料。

目前广泛应用于汽车、电子电气、建筑、办公设备、包装、运动器材、医疗保健等领域，随着改性研究的不断深入，正迅速拓展到航空航天、计算机、光盘等高科技领域。

PC是一种非晶体工程材料，具有特别好的抗冲击强度、热稳定性、光泽度、抑制细菌特性、阻燃特性以及抗污染性。

PC的缺口伊估德冲击强度（otched Izod impact stregth）非常高，并且收缩率很低，一般为0.1%~0.2%。

PC有很好的机械特性，但流动特性较差，因此这种材料的注塑过程较困难。

在选用何种品质的 PC材料时，要以产品的最终期望为基准。

如果塑件要求有较高的抗冲击性，那么就使用低流动率的PC材（TodayHot）料；反之，可以使用高流动率的PC材料，这样可以优化注塑过程。

二、PC注塑选材PC有很好的机械特性，但流动特性较差，因此这种材料的注塑过程较困难。

在选用何种品质的PC材料时，要以产品的最终期望为基准。

如果塑件要求有较高的抗冲击性，那么就使用低流动率的PC材料；反之，可以使用高流动率的PC材料，这样可以优化注塑过程。

PC砖生产工艺
PC砖是一种由聚碳酸酯（Polycarbonate）制成的无机高分子
材料，它具有优良的透明性、耐候性和耐冲击性，被广泛应用于建筑、工程、汽车等领域。

以下是PC砖的生产工艺。

首先，将聚碳酸酯颗粒放入注塑机中进行熔化。

注塑机会将聚碳酸酯预热至一定温度，使其熔化成为可流动的熔融物质。

经过熔融后的聚碳酸酯称为塑料注射料。

接下来，将熔融的聚碳酸酯从注射机中注入到模具中。

模具是根据PC砖的设计要求制作而成的，通常具有两个模块，一块
固定，一块是活动的。

熔融的聚碳酸酯会在模具的闭合下形成一块均匀的塑料块，称为注射件。

然后，注射件冷却并固化。

在注射件形成后，模具会维持一定的压力将注射件冷却至固化点，使得聚碳酸酯重新固化成为
PC砖。

接着，将PC砖从模具中取出。

模具打开后，PC砖会由模具
中取出，通常使用自动机械手或人工来进行取出操作。

取出的PC砖对于质量的检验非常重要，需要观察其透明性、平整度、尺寸等指标，确保符合要求。

最后，将PC砖进行包装和存放。

合格的PC砖会经过清洁、
质检等程序后，进行包装，常用的包装方式包括塑料薄膜包装、纸盒包装等。

包装完毕后，PC砖会被储存到仓库中，等待出
售或使用。

总结起来，PC砖的生产工艺主要包括聚碳酸酯熔融、注射成型、冷却固化、取出、包装和存放等环节。

通过这些工艺步骤，可以制造出优质的PC砖产品。

PC塑料的主要性质及成型工艺要求
PC（聚碳酸酯）俗称“防弹玻璃胶”,属结晶性塑料，下面对其主要性质及成型工艺简述如下：
一.聚碳酸酯(PC)的主要性质
1.外观透明,刚硬带韧性.燃烧慢,离火后慢熄.
2.PC料耐冲击性是塑料中最好的.
3.成型收缩率小(0.5-0.7%),成品精度高,尺寸稳定性高.
4.化学稳定性较好,但不耐碱,酮,芳香烃等有机溶剂.
5.耐疲劳强度差,对缺口敏感,耐应力开裂性显著.
二.聚碳酸酯(PC)的主要成型工艺要求:
1.PC在高温下即使对微量水份亦很敏感,故成型前应充分干燥,使含水率降到0.015-0.02%以下. 干燥条件:温度110-120℃,时间8-12小时.
2.流动性差,须用高压注塑,但注塑压力过高会使产品残留内应力而易开裂.
3.PC料粘度对温度很敏感,提高温度时,粘度有明显下降. 啤塑温度参数:前料管240-260℃,中260-280℃,后220-230℃. 料管温度勿超过310℃,PC 料成型提高后料管温度对塑化有利,而一般塑料加工,料管温度控制都是前高后低的原则.
4.模具的设计要求较高:模具的设计尽可能使流道粗而短,弯曲部位少,用圆形截面分流道;仔细研磨抛光流道等,总之是减小流动阻力以适合其高粘度塑料的填充.另外熔料硬易损伤模具,型腔和型芯应经热处理淬火或经镀硬铬.
5.注射速度太快,易出现熔体破裂现象,在浇口周围会有糊斑,产品表面毛
糙等缺陷或因排气不良(困气)而使产品烧焦.
6.模温以控制在80-100℃为宜,控制模温目的是减小模温及料温的差异,降低内应力.
7.成型后为减小内应力,可采用退火处理,退火温度: 125-135℃,退火时间2小时,自然冷却到室温.
以上有关PC塑料的主要性质及成型工艺要求需在实践中掌握和熟练运用。

在成型加工上，水份控制及成型加工条件之选择是影响成型品质量最重要的两个因素，兹分述如下：水份控制PC类塑胶即使遇到非常低之水份亦会产生水解而断键、分子量降低和物性强度降低之现象.因此在成型加工前，应严格地控制聚碳酸酯之水份在0.02％以下，以避免成型品的机械强度降低或表面产生气泡、银纹等之异常外观.为避免水份所产生异常之情况,聚碳酸酯在加工前，应先经热风干燥机干燥三至五小时以上，温度设定为120℃，或者经除温干燥机来处理水份，但除湿空气在漏斗入口处应有—30℃之露点。

注塑成型为满足各种注塑成型工艺的需求，聚碳酸酯有不同熔融指数的规格.通常熔融指数介于5至25g/10min皆可适用于注塑成型。

但是其最佳加工条件因注塑机种类、成型品之形状以及聚碳酸酯规格之不同，而有相当之差异,应依据实际情形加以调整。

注塑机选择要点锁模压力：以成品投影面积每平方公分乘0.47至0。

78吨（或每平方寸乘3至5吨）。

机台大小：成品重量约为注塑机容量的40至60％为最佳，如机台以聚苯乙烯来表示其容量（盎斯）时，需减少10％，始为使用GUANG DA之容量。

1盎斯=28.3公克。

螺杆:螺杆长度最少应有15个直径长，其L/D为20：1最佳.压缩比宜为1。

5：1至30:1。

螺杆前端之止流阀应采用滑动环式，其树脂可流动间隙最少应有3.2MM。

喷嘴:尖端开口最少应有4。

5MM（直径）,若成品重量为5。

5KG以上，则喷嘴直径应有9。

5MM以上。

另外，尖端开口需比浇口直径少0。

5至1MM，且段道愈短愈好，约为5MM。

成型条件要点:熔融温度与模温:最佳的成型温度设定与很多因素有关，如注塑机大小、螺杆组态、模具及成型品的设计和成型周期时间等。

一般而言，为了让塑料渐渐地熔融，在料管后段/进料区设定较低的温度，而在料管前段设定较高的温度.但若螺杆设计不当或L/D值过小，逆向式的温度设定亦可。

模温方面，高温模可提供较佳的表面外观，残留应力也会较小，且对较薄或较长的成型品也交易填满。
