工程机械电器系统

挖掘机电气系统培训教材一、前言随着建筑产业的不断发展，越来越多的建筑机械被应用于建筑工地上，其中挖掘机作为具有重要作用的工程机械之一，其应用领域非常广泛，广泛应用于土木工程、城市建设和矿山等领域。

在挖掘机的生产和使用过程中，电气系统是不可或缺的重要组成部分。

因此，对挖掘机电气系统的学习，具有重要意义。

本教材针对挖掘机电气系统进行深层次的解析，旨在帮助读者更好地了解并掌握挖掘机的电气系统。

二、电气系统的概述2.1 电气系统的分类挖掘机电气系统按照使用电压分类可以分为低压电气系统和高压电气系统两种。

其中低压电气系统指的是电压在1000伏以下的电气系统，多数采用24V的直流电压。

高压电气系统指的是电压在1000伏以上的电气系统。

2.2 电气系统的组成挖掘机的电气系统主要由以下五个部分组成：•电源系统•控制系统•信号系统•照明系统•仪表系统2.3 电源系统电源系统主要是提供电气系统所需要的电力，其中包括蓄电池、发电机和稳压器等组成部分。

蓄电池主要是提供挖掘机启动所需的电流，发电机则是为电气系统提供所需的电流，稳压器则起到稳定电压的作用。

2.4 控制系统控制系统主要负责挖掘机各种功能的启停和控制，其中包括发动机控制系统、辅助系统控制、液压系统控制、控制柜等部分。

在各个具体实现中会有所不同。

2.5 信号系统信号系统主要是向操作者传达有关机器状态的信息，包括转速、油压、温度等指标值，大大提高了机器的使用安全性，同时也帮助操作员更好地掌握机器的使用情况。

2.6 照明系统照明系统主要是为夜间作业提供必要的照明，大大改善了挖掘机在夜间的操作安全性，同时也提高了夜间工作的效率和质量。

2.7 仪表系统仪表系统主要是对挖掘机进行各种参数的测量，包括机器的各项指标、温度、速度等，可以及时响应机器的异常情况，并及时给出提示，以确保机器的安全使用。

三、电气系统的维护挖掘机电气系统的使用过程中，维护工作十分重要。

维护可以及时发现机器的潜在问题，并采取相应的手段进行修复和调整。

挖掘机的电气系统故障排查与维修方法挖掘机是一种重型工程机械，广泛应用于土木工程、矿山开采等领域。

作为挖掘机的重要组成部分，电气系统的正常运行对于保证挖掘机的工作效率和安全性至关重要。

然而，由于长期使用和环境因素等原因，挖掘机的电气系统故障时有发生。

本文将介绍挖掘机电气系统故障的排查与维修方法。

首先，排查挖掘机电气系统故障的第一步是检查电源线路。

电源线路是挖掘机电气系统的核心，任何故障都可能导致整个系统瘫痪。

在排查电源线路时，需要检查电源接头是否松动、腐蚀或损坏，同时还需检查电源线路是否存在断路、短路等现象。

如果发现问题，应及时更换或修复电源线路，确保电气系统正常供电。

其次，挖掘机的电气系统中常见的故障之一是电瓶电量不足。

电瓶是挖掘机电气系统的储能装置，供应启动电流和稳定电压。

如果电瓶电量不足，挖掘机无法正常启动或工作。

为了排查电瓶电量不足的问题，可以使用万用表测量电瓶的电压。

一般来说，电瓶电压低于12V时，就需要进行充电或更换电瓶。

此外，还需要检查电瓶的连接是否紧固，是否存在腐蚀或损坏等情况。

除了电源线路和电瓶，挖掘机电气系统中还存在着许多其他的故障可能。

例如，电动机故障、开关故障、线路短路等。

对于这些故障，可以采用以下方法进行排查和维修。

首先，对于电动机故障，可以通过观察电动机是否正常运转来判断。

如果电动机无法启动或运转异常，可能是电动机本身故障或电源线路接触不良。

此时，可以使用万用表检测电动机的绕组是否正常，如果发现绕组开路或短路，就需要更换电动机。

如果电动机正常，那么就需要检查电源线路的接触是否牢固，是否存在断路或短路等问题。

其次，对于开关故障，可以通过观察开关的工作状态和使用情况来判断。

如果开关无法正常切换或发出异常声音，可能是开关接触不良或内部零件损坏。

此时，可以使用电压表对开关进行测试，如果发现开关接触不良，可以使用清洁剂清洗开关接点。

如果开关内部零件损坏，就需要更换开关。

最后，对于线路短路故障，可以通过检查线路是否有明显的烧焦或熔化现象来判断。

工程机械电气控制系统的组成
工程机械电气控制系统的组成包括以下几个主要部分：
1. 电气控制柜：包括控制面板、电源开关、断路器、继电器、接触器等电气元件，用于控制和保护电气系统。

2. 传感器和信号采集装置：包括各种传感器，如温度传感器、压力传感器、速度传感器等，用于感知机械设备的工作状态，并将信号转化为电信号传输给控制系统。

3. 执行器：包括各种执行器，如电动机、液压马达、气缸、阀门等，用于根据控制系统的指令实施相应的动作。

4. 控制器：包括PLC（可编程逻辑控制器）、DCS（分散控制系统）等，用于接收和处理传感器采集到的信号，并根据预设的控制逻辑生成控制指令，控制机械设备的运行。

5. 通信网络：用于不同部件之间的数据传输和通信，可以是有线或无线的。

6. 人机界面：包括触摸屏、按键、控制面板等，用于操作人员与控制系统进行交互，设置参数、监控设备状态等。

总之，工程机械电气控制系统通过传感器采集机械设备的状态信息，通过控制器生成指令，通过执行器实施动作，通过通信网络进行数据传输，通过人机界面进行用户操作和监控。

这些部件相互配合，共同完成对工程机械的精确控制和保护。

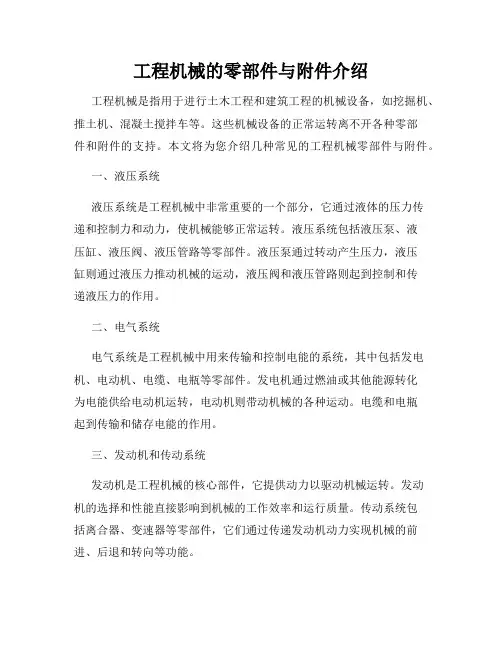

工程机械的零部件与附件介绍工程机械是指用于进行土木工程和建筑工程的机械设备，如挖掘机、推土机、混凝土搅拌车等。

这些机械设备的正常运转离不开各种零部件和附件的支持。

本文将为您介绍几种常见的工程机械零部件与附件。

一、液压系统液压系统是工程机械中非常重要的一个部分，它通过液体的压力传递和控制力和动力，使机械能够正常运转。

液压系统包括液压泵、液压缸、液压阀、液压管路等零部件。

液压泵通过转动产生压力，液压缸则通过液压力推动机械的运动，液压阀和液压管路则起到控制和传递液压力的作用。

二、电气系统电气系统是工程机械中用来传输和控制电能的系统，其中包括发电机、电动机、电缆、电瓶等零部件。

发电机通过燃油或其他能源转化为电能供给电动机运转，电动机则带动机械的各种运动。

电缆和电瓶起到传输和储存电能的作用。

三、发动机和传动系统发动机是工程机械的核心部件，它提供动力以驱动机械运转。

发动机的选择和性能直接影响到机械的工作效率和运行质量。

传动系统包括离合器、变速器等零部件，它们通过传递发动机动力实现机械的前进、后退和转向等功能。

四、润滑系统润滑系统是为了减少机械零部件之间的摩擦而设置的系统。

它通过给零部件提供润滑油脂来降低摩擦系数、减少磨损和延长零部件的使用寿命。

润滑系统的关键部件包括润滑泵、滤清器、油封等。

五、工作装置和附属设备工程机械的工作装置是完成具体施工任务的部分，如挖掘机的铲斗、推土机的铲刀等。

附属设备则是为了方便工程机械的操作和维护而设置的，如液压焊接机、矿坑灯等。

这些零部件和附件能够提高工程机械的工作效率和施工质量。

六、安全保护系统安全保护系统是为了保护工程机械的操作人员和设备的安全而设置的。

它包括报警装置、防护罩、安全阀等。

这些零部件和附件能够在机械发生故障或超出安全工作范围时，及时提醒和防止事故的发生。

总结工程机械的零部件与附件是保证机械能够正常运转和提高工作效率的关键。

液压系统、电气系统、发动机与传动系统、润滑系统、工作装置与附属设备以及安全保护系统都是构成工程机械的重要组成部分。

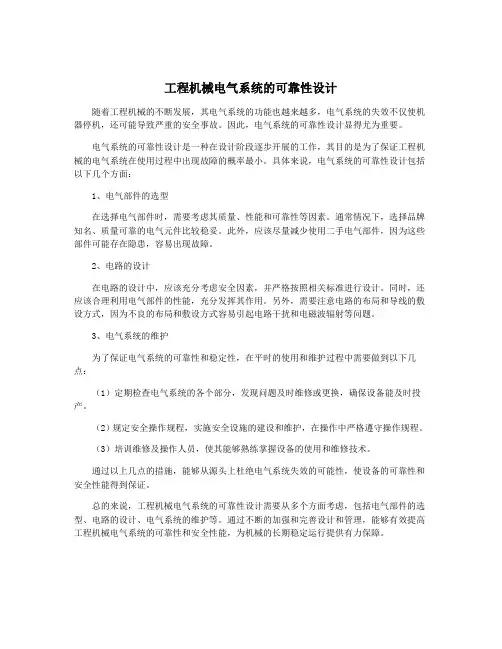

工程机械电气系统的可靠性设计随着工程机械的不断发展，其电气系统的功能也越来越多，电气系统的失效不仅使机器停机，还可能导致严重的安全事故。

因此，电气系统的可靠性设计显得尤为重要。

电气系统的可靠性设计是一种在设计阶段逐步开展的工作，其目的是为了保证工程机械的电气系统在使用过程中出现故障的概率最小。

具体来说，电气系统的可靠性设计包括以下几个方面：1、电气部件的选型在选择电气部件时，需要考虑其质量、性能和可靠性等因素。

通常情况下，选择品牌知名、质量可靠的电气元件比较稳妥。

此外，应该尽量减少使用二手电气部件，因为这些部件可能存在隐患，容易出现故障。

2、电路的设计在电路的设计中，应该充分考虑安全因素，并严格按照相关标准进行设计。

同时，还应该合理利用电气部件的性能，充分发挥其作用。

另外，需要注意电路的布局和导线的敷设方式，因为不良的布局和敷设方式容易引起电路干扰和电磁波辐射等问题。

3、电气系统的维护为了保证电气系统的可靠性和稳定性，在平时的使用和维护过程中需要做到以下几点：（1）定期检查电气系统的各个部分，发现问题及时维修或更换，确保设备能及时投产。

（2）规定安全操作规程，实施安全设施的建设和维护，在操作中严格遵守操作规程。

（3）培训维修及操作人员，使其能够熟练掌握设备的使用和维修技术。

通过以上几点的措施，能够从源头上杜绝电气系统失效的可能性，使设备的可靠性和安全性能得到保证。

总的来说，工程机械电气系统的可靠性设计需要从多个方面考虑，包括电气部件的选型、电路的设计、电气系统的维护等。

通过不断的加强和完善设计和管理，能够有效提高工程机械电气系统的可靠性和安全性能，为机械的长期稳定运行提供有力保障。

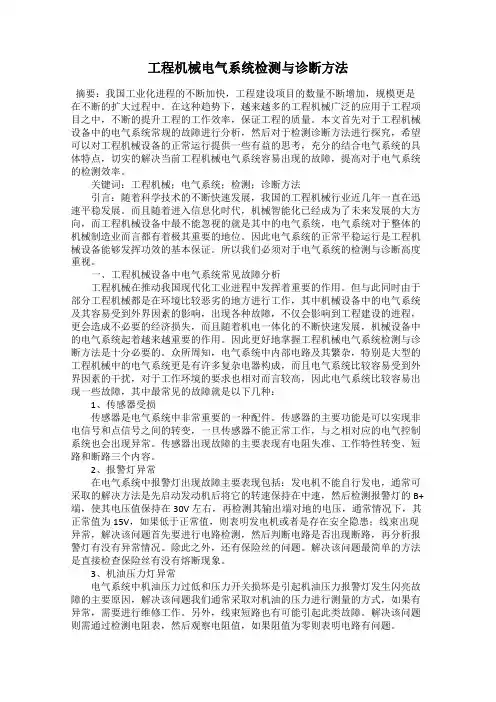

工程机械电气系统检测与诊断方法摘要：我国工业化进程的不断加快，工程建设项目的数量不断增加，规模更是在不断的扩大过程中。

在这种趋势下，越来越多的工程机械广泛的应用于工程项目之中，不断的提升工程的工作效率，保证工程的质量。

本文首先对于工程机械设备中的电气系统常规的故障进行分析，然后对于检测诊断方法进行探究，希望可以对工程机械设备的正常运行提供一些有益的思考，充分的结合电气系统的具体特点，切实的解决当前工程机械电气系统容易出现的故障，提高对于电气系统的检测效率。

关键词：工程机械；电气系统；检测；诊断方法引言：随着科学技术的不断快速发展，我国的工程机械行业近几年一直在迅速平稳发展。

而且随着进入信息化时代，机械智能化已经成为了未来发展的大方向，而工程机械设备中最不能忽视的就是其中的电气系统，电气系统对于整体的机械制造业而言都有着极其重要的地位。

因此电气系统的正常平稳运行是工程机械设备能够发挥功效的基本保证。

所以我们必须对于电气系统的检测与诊断高度重视。

一、工程机械设备中电气系统常见故障分析工程机械在推动我国现代化工业进程中发挥着重要的作用。

但与此同时由于部分工程机械都是在环境比较恶劣的地方进行工作，其中机械设备中的电气系统及其容易受到外界因素的影响，出现各种故障，不仅会影响到工程建设的进程，更会造成不必要的经济损失，而且随着机电一体化的不断快速发展，机械设备中的电气系统起着越来越重要的作用。

因此更好地掌握工程机械电气系统检测与诊断方法是十分必要的。

众所周知，电气系统中内部电路及其繁杂，特别是大型的工程机械中的电气系统更是有许多复杂电器构成，而且电气系统比较容易受到外界因素的干扰，对于工作环境的要求也相对而言较高，因此电气系统比较容易出现一些故障，其中最常见的故障就是以下几种：1、传感器受损传感器是电气系统中非常重要的一种配件。

传感器的主要功能是可以实现非电信号和点信号之间的转变，一旦传感器不能正常工作，与之相对应的电气控制系统也会出现异常。

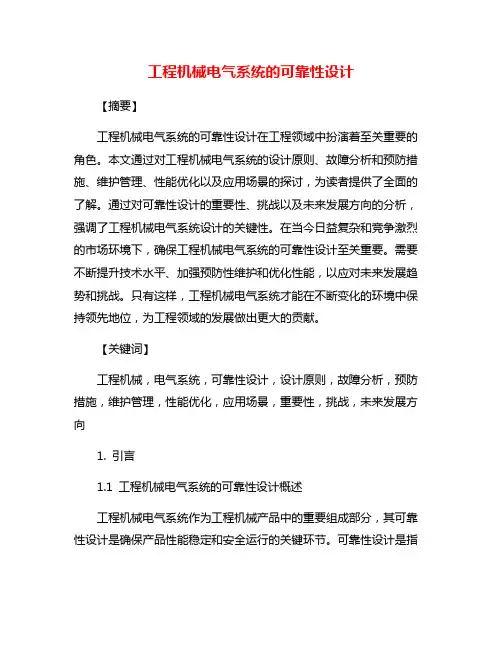

工程机械电气系统的可靠性设计【摘要】工程机械电气系统的可靠性设计在工程领域中扮演着至关重要的角色。

本文通过对工程机械电气系统的设计原则、故障分析和预防措施、维护管理、性能优化以及应用场景的探讨，为读者提供了全面的了解。

通过对可靠性设计的重要性、挑战以及未来发展方向的分析，强调了工程机械电气系统设计的关键性。

在当今日益复杂和竞争激烈的市场环境下，确保工程机械电气系统的可靠性设计至关重要。

需要不断提升技术水平、加强预防性维护和优化性能，以应对未来发展趋势和挑战。

只有这样，工程机械电气系统才能在不断变化的环境中保持领先地位，为工程领域的发展做出更大的贡献。

【关键词】工程机械，电气系统，可靠性设计，设计原则，故障分析，预防措施，维护管理，性能优化，应用场景，重要性，挑战，未来发展方向1. 引言1.1 工程机械电气系统的可靠性设计概述工程机械电气系统作为工程机械产品中的重要组成部分，其可靠性设计是确保产品性能稳定和安全运行的关键环节。

可靠性设计是指在工程机械电气系统的设计阶段，通过合理的技术手段和方法，降低系统故障率，提高系统运行的稳定性和可靠性。

工程机械电气系统的可靠性设计需要考虑诸多因素，包括系统结构设计、零部件选用、工艺工程等多个方面。

通过设计合理的系统结构和选用优质的零部件，可以降低系统故障的概率；而良好的工艺工程可以保证系统的稳定性和耐久性。

2. 正文2.1 工程机械电气系统的设计原则工程机械电气系统的设计原则是确保系统稳定可靠运行的基础。

在设计过程中，需要考虑以下几个重要原则：1. 功能性原则：工程机械电气系统的设计首先要满足系统的功能需求，确保系统能够按照设计要求正常运行。

在设计过程中，需要充分考虑系统的功能性需求，合理设计系统结构和功能模块，确保系统能够稳定高效地完成工作任务。

2. 安全性原则：工程机械电气系统设计中安全性是至关重要的考虑因素。

系统设计应符合相关的安全法规和标准，确保系统在运行过程中不会对人员和设备造成危害。

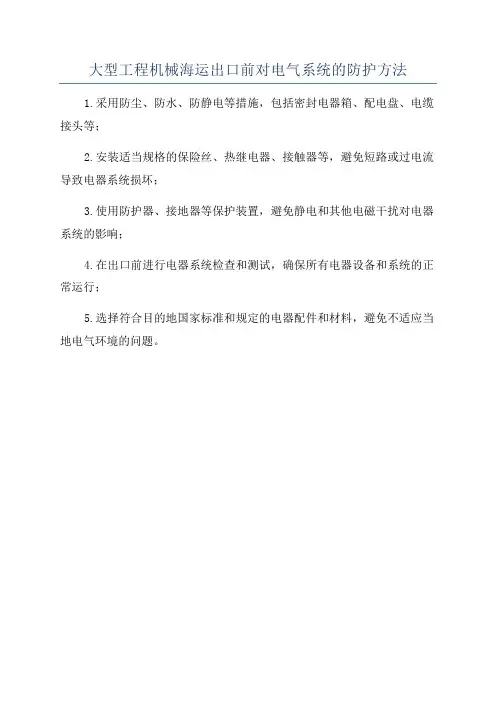

大型工程机械海运出口前对电气系统的防护方法
1.采用防尘、防水、防静电等措施，包括密封电器箱、配电盘、电缆接头等；
2.安装适当规格的保险丝、热继电器、接触器等，避免短路或过电流导致电器系统损坏；
3.使用防护器、接地器等保护装置，避免静电和其他电磁干扰对电器系统的影响；
4.在出口前进行电器系统检查和测试，确保所有电器设备和系统的正常运行；
5.选择符合目的地国家标准和规定的电器配件和材料，避免不适应当地电气环境的问题。

工程机械电气系统的可靠性设计【摘要】工程机械电气系统的可靠性设计在工程领域中起着至关重要的作用。

本文从可靠性设计的概述开始，介绍了工程机械电气系统的可靠性设计原则、方法、参数分析、实例以及风险评估。

通过这些内容，读者可以了解到在设计工程机械电气系统时应该遵循的原则和方法，以及如何进行可靠性设计的参数分析和风险评估。

本文还通过实例案例展示了可靠性设计的具体应用。

结论部分强调了工程机械电气系统可靠性设计的重要性，并展望了未来的发展方向。

通过本文的阐述，读者能够充分了解工程机械电气系统可靠性设计的重要作用，并为未来的设计工作提供参考。

【关键词】工程机械、电气系统、可靠性设计、原则、方法、参数分析、实例、风险评估、重要性、未来发展方向1. 引言1.1 工程机械电气系统的可靠性设计概述工程机械电气系统的可靠性设计是指在设计和制造工程机械时，通过合理的设计原则、方法和参数分析，确保系统在运行过程中能够稳定可靠地工作。

可靠性设计是工程机械制造过程中非常重要的一环，直接关系到系统的安全性、稳定性和效率性。

在工程机械领域，电气系统是一个重要的组成部分，它负责机械设备的电力供应、控制、传感和通信等功能。

电气系统的可靠性设计对整个机械设备的性能和运行稳定性起着至关重要的作用。

通过进行可靠性设计，可以有效地降低工程机械在运行过程中出现故障的可能性，提高设备的利用率和生产效率。

通过合理设计和分析，还可以减少维护成本，延长设备的使用寿命。

工程机械电气系统的可靠性设计是保证机械设备正常运行和生产的关键之一，值得各个制造企业和工程师高度重视和深入研究。

在未来的发展中，随着科技的不断进步和创新，工程机械电气系统的可靠性设计将会越来越受到重视，并在工程机械制造领域发挥更加重要的作用。

2. 正文2.1 工程机械电气系统的可靠性设计原则工程机械电气系统的可靠性设计原则是确保系统在运行过程中能够稳定可靠地工作，提高系统的可靠性和安全性。

工程机械电气系统的可靠性设计1. 引言1.1 工程机械电气系统的可靠性设计概述工程机械电气系统的可靠性设计是指在设计过程中考虑系统在预期工作环境下能够保持稳定运行的能力。

随着工程机械的不断发展和智能化，电气系统在整个机械设备中所占比重也越来越大，其可靠性设计显得尤为重要。

工程机械电气系统的可靠性设计目的在于提高设备的使用寿命和稳定性，减少故障发生率，提高工作效率，降低维护成本。

通过合理的设计原则、关键部件可靠性设计、故障诊断与预防措施、可靠性验证与测试以及维护与管理等方面的工作，可以提高工程机械电气系统的可靠性，确保设备在各种工作环境下都能够安全稳定地工作。

本文将从以上五个方面对工程机械电气系统的可靠性设计进行详细阐述，旨在帮助工程师和设计人员更好地理解和应用可靠性设计的原则和方法，从而提高工程机械设备的可靠性和稳定性。

2. 正文2.1 工程机械电气系统的设计原则工程机械电气系统的设计原则是确保系统在操作过程中稳定可靠地工作，提高系统的性能和可靠性。

在设计工程机械电气系统时，需要遵循以下几个原则：1. 功能一致性原则：设计时要确保系统各部分的功能和性能达到预期要求，并且实现各个部分之间的协调配合。

2. 简洁性原则：设计要简洁明了，避免过度复杂和繁琐，以确保系统的易操作性和维护性。

3. 可维护性原则：系统设计应考虑到维修和保养的需求，方便操作人员进行维护和故障排除，提高系统的可靠性和持续运行能力。

4. 安全性原则：系统设计要考虑到安全因素，保障操作人员和设备的安全，避免意外事故的发生。

5. 可靠性原则：在设计时要考虑到系统的稳定性和可靠性，确保系统在各种工况下都能正常工作。

遵循这些设计原则可以提高工程机械电气系统的性能和可靠性，使系统在工作过程中更加稳定和高效。

设计原则也是工程机械电气系统可靠性设计的基础，为后续的关键部件设计、故障诊断与预防、可靠性验证与测试、维护与管理提供了指导和支持。

2.2 工程机械电气系统的关键部件可靠性设计工程机械电气系统的关键部件可靠性设计是保证整个系统正常运行的重要环节。

工程机械电气系统的可靠性设计
工程机械电气系统的可靠性设计是保障工程机械在工作时稳定运行、降低故障率及维
修成本的重要手段。

在工程机械电气系统的设计中，应遵循标准化、模块化、可维护性、
易操作性的原则，同时结合可靠性工程的理论与方法，进行可靠性设计。

首先，在工程机械电气系统的设计中，应该采用标准化的设计思路和规范的设计流程。

标准化的设计能够降低系统的复杂度和误差率，减少设计时间与成本，提高整个系统的可
靠性。

规范的设计流程能够确保设计过程的全面性和严谨性。

其次，工程机械电气系统的设计应该采用模块化设计，使得每个模块的故障只影响本
模块的功能，从而实现故障隔离和快速维修。

同时，模块化设计还可以降低设计的风险和
复杂度，提高工作效率和可靠性。

第三、为了提高系统的可靠性，应该在设计之初就考虑系统的可维护性，使得系统具
有良好的可维护性和易操作性，便于人员进行维修和操作。

这样能够有效减少维修时间，
提高设备的可靠性和安全性。

最后，可靠性工程在工程机械电气系统的设计中也有非常重要的作用，可以帮助设计
人员提高系统的可靠性和安全性。

可靠性工程通过采取各种措施，如故障模式和效应分析、寿命测试、故障树分析等，可以识别和消除各种潜在的故障，提高系统的可靠性和安全
性。
