变频器过压故障分析及如何维修

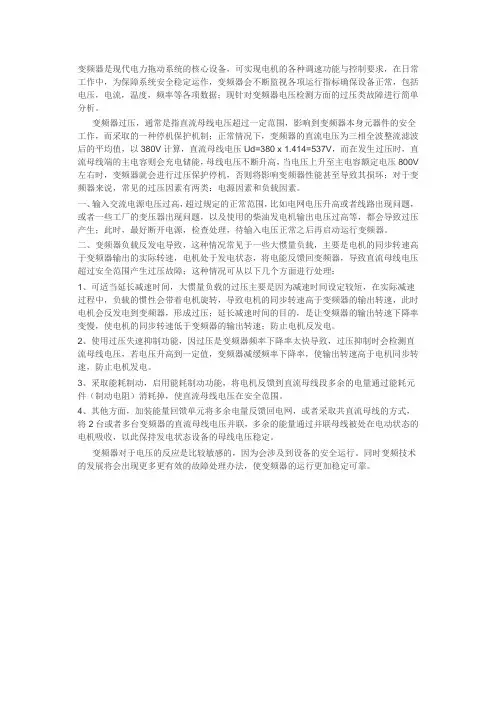

变频器是现代电力拖动系统的核心设备，可实现电机的各种调速功能与控制要求，在日常工作中，为保障系统安全稳定运作，变频器会不断监视各项运行指标确保设备正常，包括电压，电流，温度，频率等各项数据；现针对变频器电压检测方面的过压类故障进行简单分析。

变频器过压，通常是指直流母线电压超过一定范围，影响到变频器本身元器件的安全工作，而采取的一种停机保护机制；正常情况下，变频器的直流电压为三相全波整流滤波后的平均值，以380V计算，直流母线电压Ud=380 x 1.414=537V，而在发生过压时，直流母线端的主电容则会充电储能，母线电压不断升高，当电压上升至主电容额定电压800V 左右时，变频器就会进行过压保护停机，否则将影响变频器性能甚至导致其损坏；对于变频器来说，常见的过压因素有两类：电源因素和负载因素。

一、输入交流电源电压过高，超过规定的正常范围，比如电网电压升高或者线路出现问题，或者一些工厂的变压器出现问题，以及使用的柴油发电机输出电压过高等，都会导致过压产生；此时，最好断开电源，检查处理，待输入电压正常之后再启动运行变频器。

二、变频器负载反发电导致，这种情况常见于一些大惯量负载，主要是电机的同步转速高于变频器输出的实际转速，电机处于发电状态，将电能反馈回变频器，导致直流母线电压超过安全范围产生过压故障；这种情况可从以下几个方面进行处理：1、可适当延长减速时间，大惯量负载的过压主要是因为减速时间设定较短，在实际减速过程中，负载的惯性会带着电机旋转，导致电机的同步转速高于变频器的输出转速，此时电机会反发电到变频器，形成过压；延长减速时间的目的，是让变频器的输出转速下降率变慢，使电机的同步转速低于变频器的输出转速；防止电机反发电。

2、使用过压失速抑制功能，因过压是变频器频率下降率太快导致，过压抑制时会检测直流母线电压，若电压升高到一定值，变频器减缓频率下降率，使输出转速高于电机同步转速，防止电机发电。

3、采取能耗制动，启用能耗制动功能，将电机反馈到直流母线段多余的电量通过能耗元件（制动电阻）消耗掉，使直流母线电压在安全范围。

变频器过电压故障原因分析及1 引言变频器过电压故障保护是变频器中间直流电压达到危险程度后采取的保护措施这是变频器设计上的一大缺陷在变频器实际运行中引起此故障的原因较多可以采取的措施也较多在处理此类故障时要分析清楚故障原因有针对性的采取相应的措施去处理。

2 变频器过电压的危害变频器过电压主要是指其中间直流回路过电压中间直流回路过电压主要危害在于:(1) 引起电动机磁路饱和。

对于电动机来说电压主过高必然使电机铁芯磁通增加可能导致磁路饱和励磁电流过大从面引起电机温升过高;(2) 损害电动机绝缘。

中间直流回路电压升高后变频器输出电压的脉冲幅度过大对电机绝缘寿命有很大的影响;(3) 对中间直流回路滤波电容器寿命有直接影响严重时会引起电容器爆裂。

因而变频器厂家一般将中间直流回路过电压值限定在左右一旦其电压超过限定值变频器将按限定要求跳闸保护。

3 产生变频器过电压的原因3.1 过电压的原因一般能引起中间直流回路过电压的原因主要来自以下两个方面:(1) 来自电源输入侧的过电压常情况下的电源电压为380允许误差为-5%～+10%经三相桥式全波整流后中间直流的峰值为591个别情况下电源线电压达到450其峰值电压也只有636并不算很高一般电源电压不会使变频器因过电压跳闸。

电源输入侧的过电压主要是指电源侧的冲击过电压如雷电引起的过电压、补偿电容在合闸或断开时形成的过电压等主要特点是电压变化率和幅值都很大。

(2) 来自负载侧的过电压主要是指由于某种原因使电动机处于再生发电状态时即电机处于实际转速比变频频率决定的同步转速高的状态负载的传动系统中所储存的机械能经电动机转换成电能通过逆变器的6个续流二极管回馈到变频器的中间直流回路中。

此时的逆变器处于整流状态如果变频器中没采取消耗这些能量的措施这些能量将会导致中间直流回路的电容器的电压上升。

达到限值即行跳闸。

3.2 从变频器负载侧可能引起过电压的情况及主要原因从变频器负载侧可能引起过电压的情况及主要原因如下:(1) 变频器减速时间参数设定相对较小及未使用变频器减速过电压自处理功能。

变频器过压、欠压、过热、过流故障原因及处理方法现代社会，各行业都提倡节能，因变频器和交流电机组成的交流调速系统具有的优良的调速性能，可以大大降低能源的消耗。

因此，变频器的安全运行就成为了很关键的环节，掌握一些变频器故障产生原因以及排除故障方面的知识，能够第一时间察觉到变频器的运行状况，是非常必要的。

1 、引言因变频器和交流电机组成的交流调速系统具有的优良的调速性能，在其应用范围不断扩展的同时，也会使我们在工作中遇到各种原因造成的故障，导致生产停工，直接造成单位损失，因此，我们要不断地通过积累经验来提高处理变频器故障的能力，提高设备利用率，从而提高生产效率[1-2]。

本文就我在公司2800mm 热轧生产线设备调试及运行一年过程中遇到和学习到的几种常见变频器过压欠压过热过流故障进行简单归纳与分析。

2、变频器过电压（OU）故障原因分析及对策2.1 过电压的危害变频器过电压主要是指其中间直流回路过电压，中间直流回路过电压主要危害在于：(1) 引起电动机磁路饱和。

对于电动机来说，电压主过高必然使电机铁芯磁通增加，可能导致磁路饱和，励磁电流过大，从面引起电机温升过高；(2) 损害电动机绝缘。

中间直流回路电压升高后，变频器输出电压的脉冲幅度过大，对电机绝缘寿命有很大的影响；(3) 对中间直流回路滤波电容器寿命有直接影响，严重时会引起电容器爆裂。

因而变频器厂家一般将中间直流回路过电压值限定在DC800V左右，一旦其电压超过限定值，变频器将按限定要求跳闸保护[3]。

2.2 过电压的原因一般能引起中间直流回路过电压的原因主要来自以下两个方面：(1) 来自电源输入侧的过电压正常情况下的电源电压为380V，允许误差为-5%～+10%，经三相桥式全波整流后中间直流的峰值为591V，一般电源电压不会使变频器因过电压跳闸。

电源输入侧的过电压主要是指电源侧的冲击过电压，如雷电引起的过电压、补偿电容在合闸或断开时形成的过电压等，主要特点是电压变化率dv/dt和幅值都很大。

变频器过电压故障原因分析及对策一、过电压故障的原因分析1.输电线路电压波动：输电线路电压的波动会对变频器产生较大的冲击力，导致电压过高。

主要原因有电网负荷波动、设备运行状态波动等。

2.电源电压不稳定：供电电源电压长期不稳定或有大幅度的波动，会导致变频器接收到过高的电压。

3.控制回路故障：变频器的控制回路出现故障，导致过电压。

可能的原因有控制电缆断路、控制信号干扰、控制板坏死等。

4.过载运行：如果负载过大，超过变频器的额定工作范围，就会造成过电压故障。

5.过流保护设置不当：如果变频器的过流保护设置不合理，过大的过流保护值会导致过电压故障的发生。

6.静电干扰：工作环境中可能存在静电干扰，静电的放电会引起瞬时的过电压。

7.外部设备操作错误：外部设备操作错误，例如启动设备或逆变器的顺序错误，也会导致变频器过电压故障。

二、对策：1.安装稳定的电源保护设备：为变频器提供稳定、干净、低波动的电源，可以减少过电压故障的发生。

2.检查电缆连接：定期检查和拧紧所有电缆连接，确保电缆接触良好，并防止过电压故障的发生。

3.合理调整控制回路：确保控制回路正常运行，排除可能导致过电压故障的控制回路故障。

4.适当设置过流保护：合理设置过流保护值，保证在负载过大时及时切断电源，避免过电压故障的发生。

5.防止静电干扰：在工作环境中采取适当的静电防护措施，如接地、防静电涂料等，减少静电干扰对变频器的影响。

6.注重操作规程：严格遵循操作规程，正确启动和关闭设备，避免操作错误导致的过电压故障。

7.定期维护检查：定期对变频器进行维护检查，及时发现和解决潜在问题，减少过电压故障的发生。

总结：通过分析变频器过电压故障的原因，并采取相应的对策，可以有效预防和解决过电压故障。

在实际应用中，还应根据具体情况制定相应的措施，确保变频器的正常运行和长寿命。

变频器过压原因分析1.供电系统问题：供电系统的稳定性和合理性对变频器的工作状态有很大的影响。

如果输入电压不稳定或超过额定值，都有可能导致变频器过压。

这可能是由于变压器的运行不正常，或者电网电压波动造成的。

2.变频器内部故障：变频器内部的元器件损坏或故障可能导致过压现象。

例如，功率模块短路或发生故障，会导致输出电压超过额定值。

此外，变频器的控制电路或保护电路可能也存在故障，导致无法正常控制输出电压。

3.输出负载问题：当变频器的输出负载过轻或发生短路时，也容易导致过压现象。

输出负载过轻时，变频器的输出电压会超过额定电压。

而当输出负载发生短路时，变频器无法正常调节输出电压，导致过压。

4.过电压保护设置不当：变频器通常都配备了过电压保护功能，当输出电压超过设定的阈值时，会自动切断输出。

但如果过电压保护设置不当，或者故障导致保护功能无法正常工作，都可能引起过压。

5.过程控制异常：过程控制中异常的变量变化或操作错误也可能引起过压。

例如，在变频器控制的电机启动或停止过程中，未正确控制变频器输出电压，导致过压现象产生。

6.温度过高：变频器在工作过程中会产生一定的热量，过高的温度可能导致元器件的正常工作受到影响。

如果变频器冷却不良或散热器堵塞，会使得内部温度升高，进而导致过压现象。

针对变频器过压问题的分析，可以通过以下方法进行解决：1.优化供电系统：确保供电系统的稳定性和合理性，可能需要对变压器进行维修或更换，或者增加稳压器或电压调整器等设备。

2.维修或更换故障元器件：对于变频器内部故障的原因，需要对变频器进行维修，并更换故障的元器件，以保证正常工作。

3.检查并调整输出负载：对于负载过轻或发生短路的情况，需要对输出负载进行检查，并根据需求调整负载或进行维修。

4.优化过电压保护设置：检查并调整过电压保护功能的设定值，确保保护功能能够正常工作，并在需要时及时切断输出。

5.确保过程控制的准确性：对于过程控制异常导致的过压问题，需要确保控制参数的准确性，并遵循正确的操作步骤。

变频器过电压故障原因分析及对策变频器是一种将固定频率和固定电压的交流电源转换为可变频率和可变电压的交流电源的电气设备。

在运行过程中，变频器可能会出现过电压故障，导致设备无法正常工作。

下面对变频器过电压故障的原因进行分析，并提出相应的对策。

一、过电压故障的原因分析1.外部原因引起的过电压故障外部原因主要包括供电电网的供电不稳定、闪电等大气电磁干扰、其他电气设备故障等。

这些外部因素可能导致变频器电路中的电压快速升高，从而引起过电压故障。

2.内部原因引起的过电压故障内部原因主要包括变频器自身电路的问题，如继电器粘连或接触不良、电容器老化或损坏等。

这些问题可能导致变频器内部电路中的电压异常升高，进而引发过电压故障。

二、对策措施1.提高供电电网的稳定性为了预防外部因素引起的过电压故障，可以采取以下对策措施：-使用稳定的供电电源，避免供电电网电压波动大的区域；-安装电压稳定器或过滤器，有效消除供电电网中的电压波动和噪声。

2.增加变频器内部的过电压保护措施对于变频器内部原因引起的过电压故障，可以采取以下对策措施：-安装过电压保护器，实时监测变频器的输入和输出电压，并在电压异常升高时及时切断电源，避免过电压对设备的损害；-检查和维护继电器、电容器等关键电子元件，确保其正常工作，避免因电子元件老化或损坏导致的过电压故障；3.设计合理的电气系统对于变频器的电气系统设计，可以采取以下对策措施：-合理选择电气元件，如使用电容器具有较好的耐压特性，能够承受较大的电压冲击；-设计合理的电气保护装置，如安装电压限制器、快速切断装置等，可以在电压超过设定阈值时，快速切断电源，保护变频器和其他设备免受过电压损害；4.加强变频器的运行维护为了保障变频器的正常运行，可以采取以下对策措施：-建立定期的设备检查和维护制度，检查和清洁电气连接器、散热器等重要部件，确保良好的电气连接和散热条件；-做好故障诊断和处理，如定期进行电气参数的检测，及时发现和处理异常情况；-加强人员培训，提高维护人员的电气知识和技能，提高设备的运行效率和可靠性。

变频器过电压故障原因分析及对策——细解变频器过电压故障是指变频器在运行过程中电压超过额定值的故障状况。

过电压故障是变频器中常见的一种故障，它会导致设备停机、烧毁元件等严重后果。

本文将对变频器过电压故障的原因进行详细分析，并提出相应的对策。

一、过电压故障的原因分析：1.供电电源过电压：供电电源电压超过变频器所能承受的额定电压范围，导致变频器出现过电压故障。

可能的原因包括供电系统的电压波动、突然停电等。

2.变频器输出负载突变：当负载突然增加或减少，超过了变频器的额定负载能力，会使变频器输出电压升高或下降，从而造成过电压故障。

3.变频器内部故障：变频器内部元器件电容、电阻失效，或者控制电路出现问题，都可能导致输出电压超过额定值。

4.外部故障导致：如电动机过载、堵转、短路等故障会使电机负载突增，进而导致变频器输出电压升高，从而造成过电压故障。

二、过电压故障的对策：针对以上原因，可以采取以下对策来避免或解决变频器过电压故障：1.加装过电压保护装置：可以在变频器输入端加装过压保护器或过压继电器，一旦供电系统出现过电压，这些装置会及时切断电源，保护变频器内部元件不被损坏。

2.加装滤波器：在变频器输入端加装滤波器，可以有效地屏蔽电网中的电压波动和噪声，降低供电电源对变频器的干扰，防止过电压故障的发生。

3.合理设计系统负载：在使用变频器时，应合理设计负载系统，控制负载的突变。

可以通过添加缓冲器、增加储能设备等方式，平稳改变负载的状态，以避免过电压故障的发生。

4.定期维护保养：定期对变频器进行维护保养，检查电容、电阻等元器件的工作情况，及时更换老化或损坏的元件，确保变频器的正常运行。

5.加强快速保护：可以在变频器输出端加装保护装置，如快速断路器、熔断器等，一旦发现电动机负载出现故障，及时切断输出电路，保护变频器和电机不受损坏。

总结：变频器过电压故障是一种常见的故障，可能由供电电源过电压、负载突变、变频器内部故障、外部故障等原因导致。

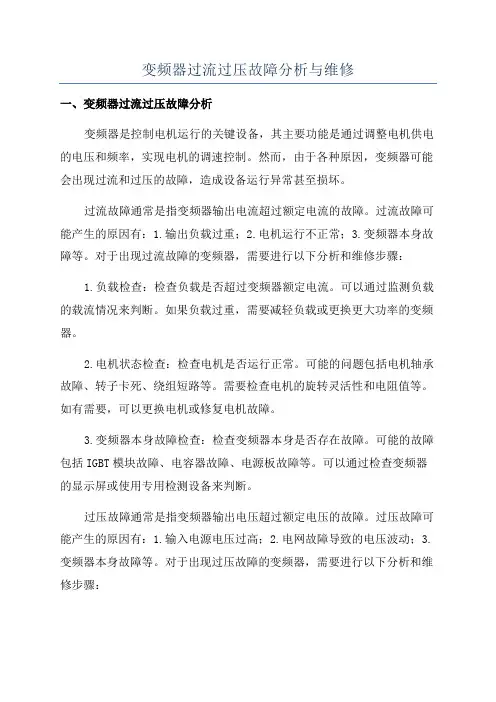

变频器过流过压故障分析与维修一、变频器过流过压故障分析变频器是控制电机运行的关键设备，其主要功能是通过调整电机供电的电压和频率，实现电机的调速控制。

然而，由于各种原因，变频器可能会出现过流和过压的故障，造成设备运行异常甚至损坏。

过流故障通常是指变频器输出电流超过额定电流的故障。

过流故障可能产生的原因有：1.输出负载过重；2.电机运行不正常；3.变频器本身故障等。

对于出现过流故障的变频器，需要进行以下分析和维修步骤：1.负载检查：检查负载是否超过变频器额定电流。

可以通过监测负载的载流情况来判断。

如果负载过重，需要减轻负载或更换更大功率的变频器。

2.电机状态检查：检查电机是否运行正常。

可能的问题包括电机轴承故障、转子卡死、绕组短路等。

需要检查电机的旋转灵活性和电阻值等。

如有需要，可以更换电机或修复电机故障。

3.变频器本身故障检查：检查变频器本身是否存在故障。

可能的故障包括IGBT模块故障、电容器故障、电源板故障等。

可以通过检查变频器的显示屏或使用专用检测设备来判断。

过压故障通常是指变频器输出电压超过额定电压的故障。

过压故障可能产生的原因有：1.输入电源电压过高；2.电网故障导致的电压波动；3.变频器本身故障等。

对于出现过压故障的变频器，需要进行以下分析和维修步骤：1.输入电源电压检查：检查输入电源电压是否超过变频器的额定电压。

可以使用万用表或其他适当的仪器来测量电压值。

如果输入电压过高，需要进行相应的调整或更换稳压装置。

3.变频器本身故障检查：检查变频器本身是否存在故障。

可能的故障包括电源板故障、电容器故障、控制模块故障等。

可以通过检查变频器的显示屏或使用专用检测设备来判断。

二、变频器过流过压故障维修在分析过流和过压故障之后，可以根据具体情况进行相应的维修措施。

以下是常见的维修方法：1.负载调整或更换：如果负载过重，可以尝试减轻负载或使用更大功率的变频器。

如果负载畸变，可能需要进行适当的调整。

2.电机修复或更换：如果电机存在故障，可以尝试修复电机或更换电机。

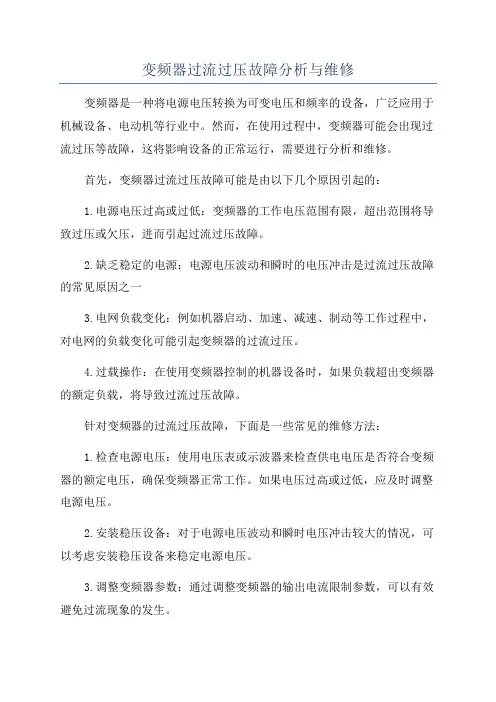

变频器过流过压故障分析与维修
变频器是一种将电源电压转换为可变电压和频率的设备，广泛应用于机械设备、电动机等行业中。

然而，在使用过程中，变频器可能会出现过流过压等故障，这将影响设备的正常运行，需要进行分析和维修。

首先，变频器过流过压故障可能是由以下几个原因引起的：
1.电源电压过高或过低：变频器的工作电压范围有限，超出范围将导致过压或欠压，进而引起过流过压故障。

2.缺乏稳定的电源：电源电压波动和瞬时的电压冲击是过流过压故障的常见原因之一
3.电网负载变化：例如机器启动、加速、减速、制动等工作过程中，对电网的负载变化可能引起变频器的过流过压。

4.过载操作：在使用变频器控制的机器设备时，如果负载超出变频器的额定负载，将导致过流过压故障。

针对变频器的过流过压故障，下面是一些常见的维修方法：
1.检查电源电压：使用电压表或示波器来检查供电电压是否符合变频器的额定电压，确保变频器正常工作。

如果电压过高或过低，应及时调整电源电压。

2.安装稳压设备：对于电源电压波动和瞬时电压冲击较大的情况，可以考虑安装稳压设备来稳定电源电压。

3.调整变频器参数：通过调整变频器的输出电流限制参数，可以有效避免过流现象的发生。

4.增加电源容量：如果变频器用于驱动较大负载的机器设备，可以考虑增加电源容量，使变频器能够正常承载负载。

5.检查机器负载：定期检查机器设备负载情况，确保不会超出变频器的额定负载。

综上所述，变频器过流过压故障的分析与维修需要检查电源电压、安装稳压设备、调整参数、增加电源容量和检查机器负载等步骤。

同时，需要注意安全，并进行细致的操作，以确保设备的正常运行。

变频器过电压故障原因分析及对策引言：变频器作为电气控制系统中的重要设备，广泛应用于工业生产中。

然而，在变频器运行过程中，由于各种原因，可能会出现过电压故障，给设备和生产带来不良影响。

因此，对于变频器过电压故障的原因进行分析，并提出相应对策，对于预防和解决过电压故障具有重要意义。

一、过电压故障原因分析：1.电源故障：电源电压不稳定或电网电压突然增加，会导致变频器输入端出现过电压故障。

2.外界干扰：由于电源线和控制线的布置不合理，可能会受到电磁干扰，导致变频器输出端出现过电压故障。

3.控制回路故障：控制回路存在故障，如控制板损坏、控制信号异常等，会导致变频器输出端出现过电压故障。

4.电机故障：电机存在短路、接地、绝缘损坏等故障，会导致变频器输出端出现过电压故障。

5.工作负载异常：工作负载过大或突然增加，超出变频器的额定容量，可能导致变频器输出端出现过电压故障。

二、对策：1.电源故障对策：（1）使用稳定可靠的电源，同时配置电源稳压器和滤波器，以保证电网输入的稳定性。

（2）设置超压保护装置，当电源电压超过设定值时，及时切断电源，以防止过电压故障的发生。

2.外界干扰对策：（1）合理布置电源线和控制线，尽量远离高电压、高频率的电源和其他干扰源，并采用屏蔽措施，以减少外界干扰对变频器的影响。

（2）选择抗干扰能力强的变频器产品，减少干扰对变频器的影响。

3.控制回路故障对策：（1）定期检查变频器控制回路，确保控制板工作正常，及时更换损坏的控制部件。

（2）检查控制信号，确保控制信号正确传递，并检查控制线路是否存在连接不良等问题。

4.电机故障对策：（1）定期检查电机绝缘情况，发现问题及时更换绝缘损坏的部件。

（2）检查电机接地情况，确保电机接地良好。

5.工作负载异常对策：（1）合理选择变频器的额定容量，确保变频器能够满足工作负载的需求。

（2）在工作负载突然增加时，逐渐增加负载，避免瞬间过载，减少过电压故障的发生。

结论：过电压故障是变频器运行中常见的故障之一，其产生原因多种多样。

一、变频器欠压故障的原因：1、电源缺相原因：当变频器电源缺相后，三相整流变成二相整流，在带上负载后，致使整流后的DC电压偏低，造成欠压故障。

对策：检查变频器电源的空开或接触器触点是否接触良好，触点电阻是否太大，输入电压是否正常等。

2、变频器内部直流回路的限流电阻或短路限流电阻的晶闸管损坏原因：当限流电阻或短路限流电阻的晶闸管损坏时，变频器内部的滤波电容就不能充电，造成欠压故障。

对策：找到电阻或晶闸管损坏的原因（如电机频繁起动，变频器容量小和电机不匹配等），更换限流电阻或晶闸管。

3、同时工作或同时起动的变频器过多原因：当多台变频器同时起动或工作时，会造成电网电压出现短暂的下降，当电压下降持续时间超过变频器允许的时间（一般变频器都有一个允许压降的最短时间）时，就会造成变频器的欠压故障。

对策：尽量减少同时起动或工作的变频器的台数，变频器输入侧加装AC电抗器，实在不行就增加供电变压器的容量。

4、外界或变频器之间的干扰原因：外界的干扰或变频器间的互相干扰可能造成变频器检测电子线路非正常工作，导致变频器的误报警。

对策：增强变频器的抗干扰能力，详细见《变频器有效的抗干扰措施》。

二、变频器过电压故障的原因：1、对于无制动电阻及制动单元的变频调速系统，在停机时可能出现过电压原因：主要原因是减速时间设定太短，造成停机时电机的转速大于此时的转速。

对策：增加减速时间或加装制动电阻或制动单元。

2、对于有制动电阻及制动单元的变频调速系统，在制动时出现过电压原因：制动电流设定太大或制动的时间太短，或制动加入的时间过早。

对策：减小制动电流或延长制动时间，降低加入制动时的频率（在频率降到更低时再加入制动）。

3、在变电所或供电线路中投入补偿电容时，导致变频器发生过电压故障原因：在投入补偿电容时会引起电网出现尖峰电压，导致变频器过电压故障。

对策：在变频器输入侧加装AC电抗器。

4、制动或减速时间过短原因：当制动或减速时间过短时，电机反馈产生的大量能量会积聚在滤波电容上，从而造成变频器过电压。

变频器过电压故障分析变频器是一种用来调节交流电源频率的电力传动装置，广泛应用于工业生产过程中的电机控制系统中。

然而，在使用变频器的过程中，由于各种原因，可能会出现过电压故障。

下面将对变频器过电压故障进行详细分析。

首先，过电压是指在电源电压超过设定值时，在电网和电源之间产生的电压过高的现象。

过电压故障可能由以下原因引起：1.电源电压不稳定：当电源电压突然升高时，例如由于电网故障导致电网电压波动较大或电网突然断电后突然恢复，都可能导致变频器过电压故障。

2.负载突变：当变频器控制的负载突然发生变化时，例如负载突然减小或负载突然增大，都可能导致变频器输出的电压过高，从而引起过电压故障。

3.控制系统故障：变频器的控制系统中可能存在故障，例如控制芯片损坏、控制电路短路等，都可能导致变频器输出的电压过高。

4.过电流保护失效：变频器中通常会配置过电流保护装置，用于在负载过大时切断电流，保护变频器和负载。

如果过电流保护装置失效，负载电流超过变频器的额定电流时，就会导致变频器过电压故障。

针对以上可能的原因，可以采取以下措施来分析和排除变频器过电压故障：1.检查电源：使用电压表测量电源电压，查看是否超过设定值。

如果电源电压不稳定，应采取相应的措施来稳定电源电压，例如使用稳压器等。

2.检查负载：检查负载是否突变，例如检查负载电流是否超过变频器的额定电流。

如果负载突变，可采取相应的措施来平稳调整负载，例如逐步增加或减小负载。

3.检查控制系统：检查变频器的控制系统是否存在故障，例如检查控制电路是否有短路现象，检查控制芯片是否损坏。

如果发现控制系统故障，应及时修复或更换故障部件。

4.检查过电流保护：检查变频器是否配置了过电流保护装置，如果存在过电流保护装置，则应检查其是否正常工作。

如果过电流保护失效，应及时修复或更换。

总之，对于变频器过电压故障，需要通过分析电源、负载、控制系统和过电流保护等方面的因素，找出故障原因并采取相应的措施来解决。

变频器过电压故障原因分析及对策变频器过电压故障是指变频器在运行过程中电压超过额定值的故障现象。

变频器是一种用于控制电动机转速的设备，它通过改变电源频率和电压来控制电动机的转速。

过电压问题可能导致设备损坏、电动机过热等严重问题。

因此，及时发现并解决变频器过电压问题是非常重要的。

原因分析：1.电源电压不稳定：电源电压波动大，特别是出现瞬间的电压升高，可能会导致变频器过电压故障。

这可能是由于电网负载变化、负荷瞬变等原因引起。

解决方法是通过使用稳压器等设备来稳定电源电压。

2.输出电路问题：输出电路中的电容器或二极管故障可能会导致变频器过电压。

这可能是由于电容器老化、二极管损坏等原因引起。

解决方法是及时更换故障元件。

3.控制电路问题：控制电路中的过流检测电路故障可能会导致变频器误判为过电压而停机。

这可能是由于过流检测电路元件损坏、接触不良等原因引起。

解决方法是检查和修复过流检测电路。

4.电机故障：电机绕组短路、接线错误等故障可能会导致变频器过电压。

这可能是由于电机负载变化、绕组老化等原因引起。

解决方法是检查电机状态，并及时维修或更换故障电机。

5.参数设置错误：变频器的参数设置错误可能会导致输出电压超过额定值。

这可能是由于参数设置不当或误操作等原因引起。

解决方法是仔细查看变频器的参数设置，并根据实际需求进行调整。

对策：1.使用稳压器等设备来稳定电源电压，确保电源供电稳定。

2.定期检查和维护变频器输出电路，及时更换故障元件。

3.定期检查和维护变频器控制电路，修复过流检测电路故障。

4.定期检查电机状态，确保电机正常运行。

5.确保变频器参数设置正确，根据实际需求进行调整。

6.提高变频器的过电压保护能力，安装过电压保护器等设备。

7.严禁误操作，操作人员需接受专业培训，熟悉设备的使用方法和安全操作规程。

8.建立完善的定期检修制度，对变频器进行定期检查和维护，及时发现并解决潜在问题。

总结：通过对变频器过电压故障原因的分析和对策的制定，可以有效预防和解决变频器过电压故障。

变频器过压欠压过热过流故障原因及处理方法变频器是一种用于调节电机转速的装置，广泛应用于工业生产中。

然而，由于各种原因，变频器可能会出现过压、欠压、过热和过流等故障。

本文将详细介绍这些故障的原因和处理方法。

首先，让我们来了解一下各种故障的定义和特征：1.过压故障：当供电电压超过变频器额定电压时，就会发生过压。

这会导致变频器内部元件过载或烧坏。

2.欠压故障：当供电电压低于变频器额定电压时，就会发生欠压。

这会导致变频器无法正常工作或输出功率不足。

3.过热故障：当变频器内部温度超过额定温度时，就会发生过热。

这可能是由于环境温度过高、风扇故障或过载使用引起。

4.过流故障：当变频器输出电流超过额定电流时，就会发生过流。

这可能是由于负载过大、短路、电机故障等原因引起。

接下来，让我们逐一分析这些故障的原因和处理方法：1.过压故障的原因和处理方法：-原因：供电电压过高或变频器内部控制电路故障。

-处理方法：检查供电电压是否正常，如有异常应及时调整或更换电源；检查变频器内部电路，如有故障应修复或更换相关元件。

2.欠压故障的原因和处理方法：-原因：供电电压过低或电源线路故障。

-处理方法：检查供电电压是否正常，如有异常应及时调整或更换电源；检查电源线路是否松动或短路，如有问题应及时修复。

3.过热故障的原因和处理方法：-原因：环境温度过高、风扇故障、过载使用等。

-处理方法：降低环境温度，如增加通风设施或移动变频器；检查风扇是否正常工作，如异常应更换或修复；检查负载是否过大或运行时间过长，如有问题应减少负载或停机降温。

4.过流故障的原因和处理方法：-原因：负载过大、短路、电机故障等。

-处理方法：检查负载是否过大，如是则调整负载或更换合适的设备；检查电路是否短路，如有问题应及时修复；检查电机是否正常工作，如异常应修复或更换电机。

此外，为了预防和避免这些故障的发生，还可以采取以下措施：-定期检查变频器的运行状态和温度，及时发现和解决问题。

变频器直流过压报警分析及解决变频器直流过压报警分析及解决概述随着工业自动化的不断普及和技术的不断更新，变频器在工业控制中的应用越来越广泛。

然而，在使用变频器时，由于负载特性、电源干扰、控制方式等因素的影响，常会出现各种报警现象。

其中，变频器直流过压报警是常见的故障之一。

本文将对变频器直流过压报警进行分析，并提出解决方案。

直流过压报警原因直流过压是指变频器输出的直流电压超过了变频器的额定值，从而引起变频器直流过压保护功能启动，产生报警。

直流过压报警原因主要有以下几点。

1. 电源问题：电源电压不稳定、供电电源不足等因素会导致变频器输出直流电压过高。

2. 负载问题：变频器的直流输出电压会受到负载的影响，负载过大、过小或突然变化等都可能导致直流过压。

3. 控制方式问题：控制方式的选择和参数设置不合理，比如PID参数设置不当、闭环控制模式选择错误等，也会导致直流过压。

解决方案针对变频器直流过压报警，下面提出以下几点解决方案。

1. 检查电源问题：在出现直流过压报警时，要首先检查输入电源问题。

可以通过电压表或示波器等工具来检查电源电压是否稳定、供电电源是否足够。

如果电源问题较为严重，可以采取更换电源电缆、增加电源容量等措施。

2. 调整负载问题：正确选择负载，并确保其运行在额定电流范围内。

当负载过大或过小时，可以通过增加或减少负载并调整变频器的控制参数来解决直流过压问题。

3. 检查控制方式问题：要确保所选用的控制方式，如PID 参数设置、闭环控制模式等设置在合理范围内。

如果控制方式参数设置不当，可以通过优化PID参数、更改闭环控制模式等措施来解决直流过压问题。

结论变频器直流过压报警是变频器故障中常见的一种，其产生的原因多种多样。

这一问题的解决方案需要根据具体情况进行调整，建议在解决前咨询专业人员，以确保方案的有效性和可靠性。

通过逐步排查和解决，可以将变频器直流过压问题得到有效地解决，更好地提升变频器的应用效率和效果。

变频器过压故障分析及处理对策摘要：变频器中间直流过电压故障是变频器的一个弱点，是变频器中间直流电压在上升到一定危险程度后所采用的保护措施，是变频器设计缺陷。

由于实际变频器运行当中引起此类故障原因很多，要处理该问题，需要结合变频器本身参数、控制系统状况和工艺流程等实际情况，找到发生故障的具体原因，有针对的采取措施，进而解决问题。

本文简要的分析了变频器过电压故障原因及对策，以供参考。

关键词：变频器；过电压故障；原因；对策1.变频器过电压原因分析工艺要求在所限定的时间内减速至所规定的频率或者是停止运行。

工艺的相关流程就限定了负载的减速时间，而回路电压的升高，就会使得其超出保护值，最终导致过电压跳闸。

因此，就算我们合理对相关参数进行设定也不能使得这一故障得到缓冲，而系统当中也没有采取多余的能量措施，这样一来就必然出现过压跳闸的故障。

当电动机所传动的位能负载下放的时候，电动机就将处于再生发电制动状态当中。

位能负载下降过快，就会使得过多的回馈能量将超过中间直流回路以及其能量处理单元本身的承受能力，这样就会导致过电压故障的发生。

由于变频器的负载突然下降，使得变频器的负载转速进行明显的上升，这样一来，就会使得负载电机进入再生发电状态，从负载侧向变频器的中间直流回路回馈能量，与此同时，在短时间内，能量会集中的得到回馈，这就使得中间直流回路以及其能量的处理单元承受能力造成过电压故障的出现。

多个电机同时的拖动共同一个负载时，也有可能导致这一故障的出现，主要就是因为没有负荷分配。

那我们就以两台电动机拖动一个负载为例。

如果一台电动机实际转速较另外一台电动机转速大时，那么转速高的电动机就相当于我们所说的原动机，而转速低的则是处于发电状态，这就造成了过电压故障的产生。

此种情况下，我们进行处理时，需要加负荷分配控制，尽量的将变频器的输出特性曲线调节得稍微软一些。

2.变频器过电压的危害变频器过电压主要是分为电源过电压和再生过电压，集中的表现在变频器直流母线的直流电压上，其中的危害主要表现在以下的三个方面：（1）电动机磁路饱和。

变频器过电压故障原因及处理方法变频器是一种常用的电力调速装置，它能控制电机的速度，大大提高工业生产效率和降低能耗。

然而，在使用变频器的过程中，往往会出现过电压故障。

这篇文档将会探讨变频器过电压故障的原因及处理方法。

一、过电压故障的原因1.电源电压异常变频器需要稳定的电源电压来保证正常工作，如果电源电压加大或者降低，就会对变频器产生过电压或欠压现象。

特别是在电网电压瞬间波动或短暂停电后，电压会迅速恢复或变得不稳定，也容易导致变频器过电压故障。

2.输出负载突变当变频器输出负载突然变化时，例如电机突然断开或短路，就会导致变频器输出电压突然增加，超过其承受范围，从而触发过电压保护。

3.电机前端电容故障电机前端安装了一些电容，用于降低变频器输出的高频噪声。

如果这些电容出现故障，就会导致变频器过电压故障。

4.电机绕组故障如果电机绕组中的绝缘体老化或受损，就会导致电机内部短路，进而导致变频器输出电压异常。

这种故障需要进行电机维修或更换。

5.瞬间开启/关闭在运行中，如果频繁地瞬间开启/关闭变频器，就会导致过电压故障。

这些开关操作会导致电缆线路中产生高峰电流，从而导致变频器输出电压过高，超过了其限制范围。

二、过电压故障的处理方法1.电源电压保护在有些场合下，建议安装逆变器或稳压器，来保证变频器所接收到的电源电压始终稳定。

另外，针对电网电压的波动和短暂停电，可以安装过压或欠压保护器来保护变频器。

2.负载保护为了预防输出负载突变，可以在电机电缆末端安装短路保护器或过载保护器。

这些保护器能够及时检测变化的负载状态，并通过及时断开电路的方式保护变频器。

3.电容保护电容故障是一个比较容易排除的故障，可以通过定期巡检电机前端电容的状态并且及时更换，避免发生过电压故障。

4.电机绕组维护针对电机绕组故障，可以及时清洗绕组，检查绝缘体状况、接头松动等，及时修复和更换。

同时可以在电缆末端安装绕组状态监测器，定时监测电机内部绕组的状态，及时发现并处理故障。

变频器的过压过热过流欠压故障原因与处理变频器是一种可以控制电机转速的设备，用于调节交流电动机的电源电压和频率。

在使用过程中，会遇到一些故障问题，如过压、过热、过流和欠压故障。

下面将详细介绍这些故障的原因和处理方法。

1.过压故障原因：过压故障指变频器输入电压超过额定电压，常见原因包括：(1)电源电压异常或不稳定；(2)变频器的电源电压选择错误；(3)变频器内部电路故障。

处理方法：(1)检查电源电压，确保其稳定性和正常工作；(2)检查变频器的电源电压设置并进行正确调整；2.过热故障原因：过热故障是指变频器内部温度过高，常见原因包括：(1)变频器内部通风不良；(2)变频器长时间高负载工作；(3)环境温度过高。

处理方法：(1)检查变频器内部通风口是否堵塞，如果存在堵塞情况需要清理；(2)减少变频器长时间高负载工作，适当增加冷却时间；(3)如果环境温度过高，可以增加散热设备或者将变频器安装在通风良好的位置。

3.过流故障原因：过流故障是指电机输出的电流超过变频器额定电流，常见原因包括：(1)电机负载过大；(2)变频器功率不匹配；(3)变频器输出电压不稳定。

处理方法：(1)检查电机负载，确保其在变频器可承受范围内；(2)根据实际需要选择合适功率的变频器；(3)检查变频器输出电压稳定性，如有问题需要进行调整或更换相关元件。

4.欠压故障原因：欠压故障是指变频器输入电压低于额定电压，常见原因包括：(1)电源电压异常或不稳定；(2)变频器的电源电压选择错误；(3)变频器内部电路故障。

处理方法：(1)检查电源电压，确保其稳定性和正常工作；(2)检查变频器的电源电压设置并进行正确调整；总结：在使用变频器的过程中，如果出现过压、过热、过流和欠压故障，需要及时排除故障并采取相应的处理方法。

通过检查电源电压、变频器设置以及内部电路等方面的问题，可以有效解决这些故障，保证变频器正常工作。

另外，在使用变频器时要遵守操作规程，定期检查和维护设备，以减少故障发生的可能性。
