建筑、结构图纸会审要点

建筑工程图纸会审建筑工程图纸会审是工程施工前的重要环节，通过会审可以提前发现和解决设计中的问题，确保施工过程的顺利进行。

本文将介绍建筑工程图纸会审的流程和注意事项。

一、会审前的准备工作在进行建筑工程图纸会审之前，需要进行以下准备工作：1.收集图纸：收集并整理施工图纸，包括平面图、剖面图、立面图等各种图纸类型。

2.组织会审团队：由各相关专业的技术人员组成会审团队，包括建筑设计师、结构设计师、土木工程师等。

3.确定会审时间和地点：安排会审的具体时间和地点，确保相关人员的参与度和会议的顺利进行。

二、会审流程建筑工程图纸会审的流程可以分为以下几个步骤：1.图纸查阅与准备：会审开始前，参会人员应对图纸进行仔细查阅和准备，了解各项设计要求和技术细节。

2.问题提出与讨论：会审过程中，参会人员可以提出自己发现的问题，并就问题进行讨论，寻找解决方案。

3.书面记录与整理：会审过程中，应有专人负责记录会议讨论的要点、问题及解决方案，整理成书面记录。

4.问题整合与解决：通过会审会议，将所有问题整合汇总，制定解决方案，确保图纸的设计更加完善和合理。

5.会审记录的归档：将会审记录进行归档保存，以备将来查阅和参考。

三、会审注意事项在进行建筑工程图纸会审时，需要注意以下几点：1.专业人员参与：会审应邀请相关专业的技术人员参与，确保对各方面要求进行全面审查。

2.问题分析具体化：在会审过程中，对问题的提出和讨论应尽量具体化，明确指出存在的问题和改进的方向。

3.合理的时间安排：会审时间宜安排充裕，以确保对图纸进行充分的审查和讨论，避免匆忙决策带来的问题。

4.标准规范遵循：对于图纸设计，应确保符合相关的标准和规范，包括建筑设计规范、安全规范等。

5.解决方案的可行性：在确定问题的解决方案时，需要考虑到施工条件和实际可行性，避免出现无法执行的方案。

6.持续的会审工作：建筑工程图纸会审不是一次性的工作，应持续进行，及时发现和解决设计中的问题。

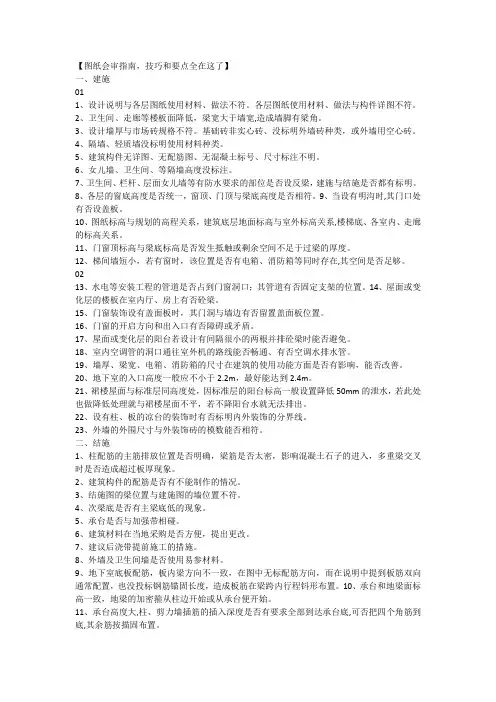

【图纸会审指南，技巧和要点全在这了】一、建施011、设计说明与各层图纸使用材料、做法不符。

各层图纸使用材料、做法与构件详图不符。

2、卫生间、走廊等楼板面降低，梁宽大于墙宽,造成墙脚有梁角。

3、设计墙厚与市场砖规格不符。

基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。

4、隔墙、轻质墙没标明使用材料种类。

5、建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。

6、女儿墙、卫生间、等隔墙高度没标注。

7、卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。

8、各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。

9、当设有明沟时,其门口处有否设盖板。

10、图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系,楼梯底、各室内、走廊的标高关系。

11、门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。

12、梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在,其空间是否足够。

0213、水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。

14、屋面或变化层的楼板在室内厅、房上有否砼梁。

15、门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。

16、门窗的开启方向和出入口有否障碍或矛盾。

17、屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。

18、室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。

19、墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。

20、地下室的入口高度一般应不小于2.2m，最好能达到2.4m。

21、裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。

22、设有柱、板的凉台的装饰时有否标明内外装饰的分界线。

23、外墙的外围尺寸与外装饰砖的模数能否相符。

二、结施1、柱配筋的主筋排放位置是否明确，梁筋是否太密，影响混凝土石子的进入，多重梁交叉时是否造成超过板厚现象。

建筑专业图纸会审要点建筑专业图纸会审是建筑工程设计和建设过程中非常重要的一环，会审前的图纸不仅仅是设计师个人的创意和构思，也需要符合专业标准和规范，同时还应该考虑到施工、维护和使用等方面的细节问题。

因此，建筑专业图纸会审是实现建筑工程质量、安全、节约和环保的重要手段。

以下是建筑专业图纸会审的要点：1. 合规性建筑专业图纸会审的第一要点是确认图纸的合规性。

设计图纸必须符合相关行业、国家和地方的标准、规范和法律法规要求。

如果图纸有违规内容，会审人员应当及时指出并提出相应建议，确保图纸符合规范要求。

2. 准确性图纸的准确性也是会审人员关注的问题。

设计师制作图纸时，需要精确计算和测量各项参数，并将其准确表述在图纸上。

会审人员应当仔细审核图纸的数据和表述，发现不准确的地方及时纠正，防止后续出现工程质量问题。

3. 安全性建筑工程的安全性不容忽视。

设计图纸需要考虑到建筑工程的正常使用和可能产生的安全隐患。

如建筑物结构、防火措施、电气线路、气体管道等，都需要经过严格的安全检验。

会审人员必须对图纸上涉及到的各个方面的安全性细节进行审查，确保建筑工程的安全性。

4. 经济性建筑专业图纸的会审还需考虑到工程的经济性。

设计师需要根据工程预算编制图纸，并在技术方案中尽可能考虑到降低工程成本的措施。

会审人员可以从不同角度审查图纸，并提供优化建议，确保目标成本得到实现。

5. 可行性建筑专业图纸的会审还需考虑到工程的可行性。

设计师需要根据实际情况编制图纸，尽可能考虑到施工过程中可能会遇到的问题，以便施工方按照图纸顺利进行施工。

会审人员应当审查图纸覆盖面是否全面、信息是否完整，以及是否符合实际情况。

6. 工艺性建筑专业图纸的会审还需要考虑到工艺性。

部分细节信息在设计和施工过程中显得特别重要，如排水系统、电气线路等。

会审人员应当对图纸中涉及到的关键工艺节点进行审查，并提供相应建议和意见，避免在施工过程中出现技术问题。

7. 一致性最后一个要点是建筑专业图纸会审的一致性。

图纸会审的主要内容及注意事项图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

图纸会审由建设单位组织并记录。

通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

一、图纸会审的主要内容有：1)尺寸、标高是否一致（建筑、结构）；2)水、电、设备安装专业图之间、图号之间是否有矛盾；3)预留洞、预埋件是否错漏（各专业）；4)构造作法是否交待清楚；5)材料选用是否合理，设计是否能满足质量要求；6)建筑图与结构图是否一致；7)标准图、详图是否正确；8)顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调（多数设计院均采用图集）；9)门窗、构件的尺寸、规格、数量是否相符等。

二、图纸会审的一般方法：先粗后细：就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。

然后再看细部做法，核对总尺寸与细部尺寸。

三、图纸会审中应注意的常见问题：1)建筑部分：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。

2)先小后大：首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等。

3)先建筑后结构：就是先看建筑图，后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。

4)先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求。

特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。

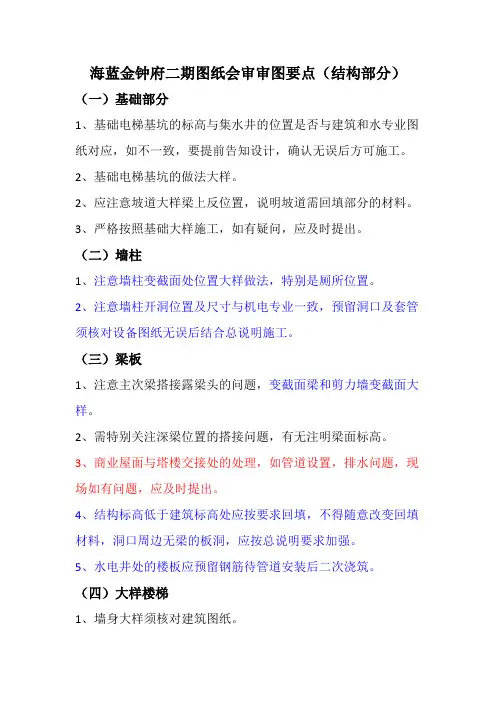

海蓝金钟府二期图纸会审审图要点（结构部分）（一）基础部分
1、基础电梯基坑的标高与集水井的位置是否与建筑和水专业图纸对应，如不一致，要提前告知设计，确认无误后方可施工。

2、基础电梯基坑的做法大样。

2、应注意坡道大样梁上反位置，说明坡道需回填部分的材料。

3、严格按照基础大样施工，如有疑问，应及时提出。

（二）墙柱
1、注意墙柱变截面处位置大样做法，特别是厕所位置。

2、注意墙柱开洞位置及尺寸与机电专业一致，预留洞口及套管须核对设备图纸无误后结合总说明施工。

（三）梁板
1、注意主次梁搭接露梁头的问题，变截面梁和剪力墙变截面大样。

2、需特别关注深梁位置的搭接问题，有无注明梁面标高。

3、商业屋面与塔楼交接处的处理，如管道设置，排水问题，现场如有问题，应及时提出。

4、结构标高低于建筑标高处应按要求回填，不得随意改变回填材料，洞口周边无梁的板洞，应按总说明要求加强。

5、水电井处的楼板应预留钢筋待管道安装后二次浇筑。

（四）大样楼梯
1、墙身大样须核对建筑图纸。

2、结构楼梯标高是否与建筑对应，如有问题，应及时提出。

（五）施工须结合建筑图、设备专业图纸，提前预留预埋、核对标高、线条大样等内容。

（六）按图施工不只是按结构图，结构图与其它专业不一致的地方，要提前告知设计，确认无误后方可施工。

图纸会审重点内容总结1.建筑、结构说明有没有互相矛盾或者意图不清楚的地方2.建筑、结构图中轴线位置是否一致，相对尺寸是否标注清楚3.如果是框架结构，看建筑、结构图梁柱是否尺寸一致，如果是砖混，看墙厚、构造柱的布置是否一致4.核定交桩以后的标高与图纸中的标高是否有出入5.建筑装饰装修表是否包含所有房间6.查看门窗的做法是否明确，有图籍的按照图籍，没有图籍做法的是否有大样，大样中开启方向、玻璃材质、龙骨材质等是否明确。

7.一般设计容易疏忽的是窗台做法、窗帘盒做法、门窗的材质、门垛尺寸8.看结构图说明中是否与规范相矛盾或有出入，如有，协商按哪个标准施工9.从施工角度考虑，是否有施工难度大甚至不可能施工的结构节点，比如坡屋10.如果自己掌握的比较全面的话，要检查室内管线是否打架，尤其是室外工程管线是否打架、面与平屋面相交的地方，梁的交叉施工最容易出问题。

10.楼梯踏步高和数量是否与标高相附11.建筑立面图中的结构标高是否与结构图每层的标高相附12.檐口的地方标高容易出错，适当注意13.建筑平面里的门窗洞口尺寸、数量是否与门窗表里的尺寸、数量相符图纸会审工作首先应熟悉施工图、如:建筑平面图、建筑立面图、建筑剖面图、建筑祥图、结构施工图、设备图等。

1、会审图纸综合归纳常见问题如下;尺寸、标高是否一致;水、电、设备安装专业图之间、图号之间是否有矛盾;预留洞、预埋件是否错漏;构造作法是否交待清楚;材料选用是否合理，设计是否能满足质量要求;基础、地沟等是否相碰;建筑图与结构图是否一致;标准图、详图是否正确;顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调;门窗、构件的尺寸、规格、数量是否相符等。

2、熟悉图纸的方法及要领:先粗后细:就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。

然后再看细部做法，核对总尺寸与细部尺寸。

3、图纸会审时应审查以下问题:(1)建筑部分:建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。

建筑工程施工中图纸会审要点精装修概念方案阶段：1 空间布局、动线是否合理，满足营销需求,是否满足功能要求。

2 风格定位是否满足甲方初衷。

3 所选图片是否与风格匹配。

4 文化元素是否突出（非硬性标准）。

5 预估造价是否满足甲方限价设计。

效果图及最终方案阶段：1 概念方案阶段所提问题是否修改。

2 所出效果图是否能涵盖整个项目。

3 整体空间感、舒适度是否满足业主需求。

4 整体风格是否一致。

5 是否能够突出原有建筑户型的优势，优化原有劣势。

6 初步软装配饰是否与硬装设计匹配。

施工图阶段1.设计说明：1.1 设计范围是否符合委托要求。

1.2 设计依据有专业规范及标准要求，装饰材料符合防火规范及环保要求。

1.3 设计说明中应包含通用装修做法，及针对本项目说明。

1.4 图纸目录是否全面，并与图纸相对应。

1.5 有完整的图例说明及材料编号对照表。

1.6 对设计中所采用的新技术、新工艺、新设备和新材料的情况说明。

1.7 图面干净、配有必要的文字说明，表意清晰完整,标注文字大小比例协调统一，清晰明了。

2. 平面扩初图：2.1 各区域平面图是否齐全，扩初图种类是否齐全（一般包括：平面布置、隔墙定位、天花尺寸、综合天花、地坪布置、电气点位、给排水点位、立面及详图索引）。

2.2 平面图布置是否合理，与方案效果图一致。

细节是否考虑充分、表达正确。

2.3各区域功能分区合理、交通动线流畅，各区域面积分配符合设计委托要求。

2.4 室内外相接的地面铺装应衔接合理。

2.5 综合天花图应结合智能化设计合理安排背景音乐、监控等位置。

2.6 厨房、卫生间等各功能区域布置应满足人体工学要求的最小尺寸。

2.7 隔墙定位图对新建隔墙及拆除墙体有图例标明及尺寸标注。

2.8 天花布置图应有详细的材料、尺寸、标高要求，并避免与原结构梁产生冲突。

2.9 综合天花图应交代灯具、空调主机、出及回风口位置，各专业均应满足使用及美观要求。

2.10 地坪布置图应标注地坪高度、地面材料、尺寸、排水走向及地漏位置等细节。

建筑图纸会审9大专业、134个图纸核查要点汇总图纸会审是使项目管理人员及施工单位充分了解设计意图和技术要求，明确质量控制的重点和难点，同时解决图纸中存在的问题，消除可能存在的错漏碰缺等，以确保工程质量，使项目质量、安全、工期、成本能够得到更好的控制。

一、职责图纸会审在开工前进行，在图纸发放到各相关单位后一周内进行会审。

图纸会审由设计部、工程部、成本部、监理单位、施工单位等参加，主要解决施工工艺及图纸错漏上的问题，由监理单位主持。

会审结束后，主持部门应形成《图纸会审纪要》，《图纸会审纪要》由到会的各单位审核无误后签字盖章确认，图纸会审纪要经相关各方签字盖章后及时发放到各相关单位，各单位要将图纸中变更的内容用签字笔标注到图纸相应变更的位置以便施工时参照，《图纸会审纪要》作为设计补充文件及有效的结算文件。

二、图纸审核内容1、施工图纸会审及技术交底由项目工程部组织，监理单位主持，设计部、成本部及施工总承包单位参加。

设计人员交底，交代设计意图、重要及关键部位，采用的新技术、新结构、新材料、新工艺和新设备等的作法、要求、达到的质量标准，然后由各单位提出问题进行会审。

2、工程部、设计部对图纸核查工程部、设计部必须对各专业图纸认真核查。

目的是达到了解设计意图，熟悉施工图纸，发现其中可能存在的问题，以便在设计技术交底和图纸会审时提出，并加以解决，确保施工顺利。

3、各相关部门及单位图纸核查各相关部门及单位在核查施工图的基础上，将施工图中出现的错、漏、碰、缺等问题在图纸会审中提出，由设计单位解决；施工总包单位在收到施工图设计文件后，应对图纸进行全面细致的审查（如地基处理是否合理，建筑与结构构造是否合理，各专业设计之间是否有矛盾是否存在交叉相碰不能通过的情况，图纸是否存在错漏等），整理成图纸会审问题清单，以电子版和纸质版两种形式提交给项目部，由项目部统一汇总后提交设计单位，由设计单位在图纸会审会议上进行图纸设计交底并对提出的问题给予口头和书面答复，监理单位负责书写整理图纸会审纪要，施工单位配合，并由项目部负责交与会各方会签。

建筑工程施工图纸会审，五大专业关注要点一、建筑专业1.平面设计2.层高设计图例，说明；平面是否最新，有无落实修改；图签须注明项目名称、分期、栋号及户型编号（栋号及户型编号要与总平面相对应）；原则上每一种户型下的细分户型须单独报审；平面图中定位轴线是否有三道轴线，最外端的轴线定位是否在端部外墙的墙边，中间轴线定位在墙中，总尺寸与下发的平面条件图一致。

是否按平面设计条件的层高规定 ,有特殊层高要求的是否符合要求（如有下沉露台的复式户型的下层层高）。

3.楼梯设计是否表示层高与楼梯平面尺寸关系；楼梯是否按国家标准设计，满足梯段及平台净高要求，保证不碰头；注意起跑段和中间平台的宽度。

4.电梯设计是否标注电梯厅宽度，落实电梯井道尺寸是否按下发的设计标准�p落实门洞留洞尺寸、顶层高度、机房形式和尺寸。

5.首层住户大堂设计落实大堂入口门廊，大堂入口门，入口处对讲机的位置，大堂开间及层高，大堂内抄表间的位置、设备管井布置，信报箱、液晶电视位置，大堂入电梯厅门洞，大堂是否满足无梁无柱要求，大堂上空设备通过的位置及净空高度是否满足要求。

6.公共空间设计消防栓、管井、检修门、排风百页要配合墙面装修定位。

7.门洞和窗洞设计落实户内门洞是否与下发设计标准相符，要求标注门洞（尤其入户门洞）尺寸；落实门顶梁高是否影响门洞高度；落实窗洞宽度是否按下发条件图设计，并满足国家规范和节能要求；门垛和窗垛的尺寸是否满足设计要求。

8.户内走道设计落实是否按条件图和设计标准设计户内入口处及户内走道尺寸。

9.入户电箱、可视对讲位置落实户内入户电箱和可视对讲的位置是否按设计要求和条件图。

10.户内设计落实梁位和墙位的关系是否按照梁的主次布置原则，是否满足厅和主卧无梁无柱的要求，厅、房有无剪力墙凸出墙面，剪力墙凸角有无处理。

户内次要房间的隔壁厚度是否按最经济考虑做薄墙。

11.家具布置设计落实平面家具布局，电视机柜，客厅沙发，餐桌，房内床，床头柜，衣柜，书房书桌、书柜是否按平面条件图。

图纸会审的要点是：
（1）工程结构是否符合经济合理的原则，有哪些合理的改进建议。

（2）根据设计图纸的要求，施工单位的施工条件是否具备；施工现场的条件是否按设计要求满足施工需要（改、扩建工程施工现场条件尤应注意）。

(3)图纸各部尺寸、标高是否统一，准确无误。

（4）建筑、结构、公用、管线、安装之间是否有矛盾。

（5）各项工业管道的走向是否合理，与地上建筑、地下构筑物交叉是否有矛盾。

图纸会审注意事项：
（1）会审时，施工单位应派人做好会审记录。

（2）会审时，提出的问题和建议，由设计单位负责处理与解答，整理后，填写一式五份的图纸会审记录表，经设计、建设、监理、施工及有关参加会审的单位负责人签章后，施工单位据以施工。

（3）图纸会审记录，要审时间、主持单位、参加单位及参加人员，列入工程技术档案。

图纸会审记录表的格式可参见下表。

图纸会审（或）审核记录
年月日第页
工程名称建设单位
主要问题（或）解决意见
建设单位签章
施工单位签章
设计单位签章
监理单位签章
其他单位签章。

建设工程项目施工图纸会审要点一、背景介绍建设工程项目施工图纸会审是指在项目施工前，由相关专业人员对施工图纸进行全面、系统的审查，以确保施工图纸的准确性、合理性和可行性。

施工图纸会审是建设工程项目的重要环节，对于确保工程质量、提高施工效率具有重要意义。

二、会审要点1. 审查施工图纸的完整性会审人员首先要核对施工图纸是否完整，包括平面图、剖面图、立面图等各种图纸是否齐全，并检查图纸之间的关联性。

2. 审查施工图纸的标注和注释会审人员需要仔细审查施工图纸上的标注和注释，包括图例、符号、尺寸标注、文字说明等是否清晰准确，是否与设计要求相符。

3. 审查施工图纸的设计内容会审人员要对施工图纸的设计内容进行细致审查，包括建筑结构、电气设备、给排水设备、暖通设备等各个专业的设计是否符合规范要求，是否满足工程实际需求。

4. 审查施工图纸的工程量清单会审人员需要核对施工图纸中的工程量清单，确保其与设计文件一致，同时检查清单中的计量单位、工程量计算方法等是否正确。

5. 审查施工图纸的安全性会审人员要关注施工图纸中的安全设计要求，包括消防设施、防护设施、应急疏散通道等是否符合相关安全规范，是否能够保障施工人员和使用人员的安全。

6. 审查施工图纸的施工工艺会审人员需要审查施工图纸中的施工工艺，包括施工方法、施工顺序、施工工艺要求等是否合理可行，是否能够保证工程质量和进度。

7. 审查施工图纸的配合性会审人员要检查施工图纸与其他专业图纸之间的配合关系，确保各个专业之间的协调一致，避免施工过程中出现冲突和问题。

8. 审查施工图纸的可操作性会审人员要评估施工图纸的可操作性，包括施工图纸的绘制方式、图纸的尺寸比例、图纸的布局等是否方便施工人员进行操作。

9. 审查施工图纸的审查记录会审人员要核对施工图纸的审查记录，包括会审意见、修改记录等是否完整，是否按照规范要求进行记录。

三、会审流程1. 会前准备会审人员需要提前准备好施工图纸、设计文件、相关规范等资料，对施工图纸进行预审，明确会审的重点和要求。

图纸会审内容
1、审查施工图设计是否符合国家有关技术、经济政策和有关规定。

2、审查施工图的基础工程设计与地基处理有无问题，是否符合现场实际地质情况。

3、审查建设项目座标、标高与总平面图中标注是否一致，与相关建设项目之间的几何尺寸关系以及轴线关系和方向等有无矛盾和差错。

4、审查图纸及说明是否齐全和清楚明确，核对建筑、结构、上下水、暖卫、通风、电气、设备安装等图纸是否相符，相互间的关系尺寸、标高是否一致。

5、审查建筑平、立、剖面图之间关系是否矛盾或标注是否遗漏，建筑图本身平面尺寸是否有差错，各种标高是否符合要求，与结构图的平面尺寸及标高是否一致。

6、审查建设项目与地下构筑物、管线等之间有无矛盾。

7、审查结构图本身是否有差错及矛盾，结构图中是否有钢筋明细表，若无钢筋明细表，钢筋砼关于钢筋构造方面的要求在图中是否说明清楚，如钢筋锚固长度与抗震要求长度等。

8、审查施工图中有哪些施工特别困难的部位，采用哪些特殊材料、构件与配件，货源如何组织。

9、对设计采用的新技术、新结构、新材料、新工艺和新设备的可能性和应采用的必要措施进行商讨。

10、设计中的新技术、新结构限于施工条件和施工机械设备能力以及安全施工等因素，要求设计单位予以改变部分设计的，审查时必须提出，共同研讨，求得圆满的解决方案。

建筑工程图纸会审要点全攻略（干货）图纸会审目的为优化设计,保证图纸质量,保障工程质量进度,才建立完整的图纸会审制度.适用范围房建施工项目、市政工程项目及给排水项目.施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件.图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度,以尽量减少图纸中各个专业的矛盾错误.点这免费下载施工技术资料2、图纸接受制度：现场工程师代表负责接收设计院图纸,检查图纸质量,要求清晰明确,设计及相关人员签字,设计院盖章,现场负责人做好图纸接收记录及存档图纸保管.3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录,记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字.由监理单位负责对施工图纸进行审核后向各个施工单位发放.各个施工单位接受的图纸必须有监理单位盖施工图纸专用章.4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员;设计方：设计院总工程师、项目负责人及各个专业设计负责人;监理方：项目总监、副总监及各个专业监理工程师;施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人;其他相关单位：技术负责人.5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底.设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审.6、图纸会审,施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论.7、图纸会审会议由业主或监理主持,主持单位应做好会议记录及参加人员签字.8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论;对需要再次讨论的问题,在会审记录上明确最终答复日期.9、图纸会审记录由监理负责整理并分发各个相关单位执行、归档.10、图纸会审可采用全部图纸集中会审、分部图纸会审、分阶段图纸会审及分专业图纸会审,具体会审形式由监理确定.11、各个参建单位对施工图、工程联系单、及图纸会审记录做好备挡工作.12、作废的图纸设计以书面形式通知,各个施工单位自行处理.工程开工之前,需识图审图,再进行图纸会审工作如果有识图审图经验,掌握一些要点,则事半功倍.识图审图的顺序是：熟悉拟建工程的功能熟悉审查工程平面尺寸熟悉审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方.图纸会审技巧熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖作块料墙裙,厕所阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等最后识读建筑说明,熟悉工程装修情况.熟悉审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,一是细部尺寸,二是轴线间尺寸,三是总尺寸.检查第一道尺寸相加之和是否等于第二道尺寸第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装设备工艺例如检查房间平面布置是否方便使用采光通风是否良好等,识读下一层平面图尺寸时,检查与上一层有无不一致的地方.熟悉审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图,结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明,通过这些施工图,可掌握工程的立面尺寸.正立面图一般有三道尺寸,第一道是窗台门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度.审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸,检查立面图各楼层的标高是否与建施平面图相同,再检查建施的标高是否与结施标高相符,建施图各楼层标高与结施图相应楼层的标高应不完全相同,因建施图的楼地面标高是工程完工后的标高,而结施图中楼地面标高仅结构面标高,不包括装修面的高度,同一楼层建施图的标高应比结施图的标高高几厘米.有些施工图,把建施图标高标在了相应的结施图上,如果不留意,施工中会出错.熟悉立面图后,主要检查门窗顶标高是否与其上一层的梁底标高相一致;检查楼梯踏步的水平尺寸和标高是否有错,检查梯梁下竖向净空尺寸是否大于2.1米,是否出现碰头现象;当中间层出现露台时,检查露台标高是否比室内低;检查厕所浴室楼地面是否低几厘米,若不是,检查有无防溢水措施;最后与水电空调安装设备工艺第二次装修施工图相结合,检查建筑高度是否满足功能需要.检查施工图中容易出错的地方有无出错1、检查女儿墙砼压顶的坡向是否朝内2、检查砖墙下有梁否3、结构平面中的梁,在梁表中是否全标出了配筋情况4、检查主梁的高度有无低于次梁高度的情况5、梁板柱在跨度相同相近时,有无配筋相差较大的地方,若有,需验算6、当梁与剪力墙同一直线布置时,检查有无梁的宽度超过墙的厚度7、当梁分别支承在剪力墙和柱边时,检查梁中心线是否与轴线平行或重合,检查梁宽有无突出墙或柱外,若有,应提交设计处理点这免费下载施工技术资料8、检查梁的受力钢筋最小间距是否满足施工验收规范要求.9、检查室内出露台的门上是否设计有雨蓬,检查结构平面上雨蓬中心是否与建施图上门的中心线重合10、当设计要求与施工验收规范有无不同如柱表中常说明：柱筋每侧少于4根可在同一截面搭接但施工验收规范要求,同一截面钢筋搭接面积不得超过50%11、检查结构说明与结构平面大样梁柱表中内容以及与建施说明有无存在相矛盾之处12、单独基础系双向受力,沿短边方向的受力钢筋一般置于长边受力钢筋的上面,检查施工图的基础大样图中钢筋是否画错审查原施工图有无可改进的地方主要从有利于该工程的施工;有利于保证建筑质量;有利于工程美观三个方面对原施工图提出改进意见1、从有利于工程施工的角度提出改进施工图意见结构平面上会出现连续框架梁相邻跨度较大的情况,当中间支座负弯矩筋分开锚固时,会造成梁柱接头处钢筋太密,捣砼困难,可向设计人员建议：负筋能连通的尽量连通.当支座负筋为通长时,就造成了跨度小梁宽较小的梁面钢筋太密,无法捣砼,可建议在保证梁负筋的前提下,尽量保持各跨梁宽一致,只对梁高进行调整,以便于面筋连通和浇捣砼.当结构造型复杂,某一部位结构施工难以一次完成时,向设计提出：砼施工缝如何留置2、从有利于建筑工程质量方面,提出修改施工图意见当设计天花抹灰与墙面抹灰相同为1：1：6混合砂浆时,可建议将天花抹灰改为1：1：4混合砂浆,以增加粘结力当施工图上对电梯井坑、卫生间沉池,消防水池未注明防水施工要求时,可建议在坑外壁沉池水池内壁增加水泥砂浆防水层,以提高防水质量3、从有利于建筑美观方面提出改善施工图若出现露台的女儿墙与外窗相接时,检查女儿墙的高度是否高过窗台,若是,则相接处不美观,建议设计处理.检查外墙饰面分色线是否连通,若不连通,建议到阴角处收口;当外墙与内墙无明显分界线时,询问设计,墙装饰延伸到内墙何处收口最为美观,外墙突出部位的顶面和底面是否同外墙一样装饰.当柱截面尺寸随楼层的升高而逐步减小时,若柱突出外墙成为立面装饰线条时,为使该线条上下宽窄一致,建议对突出部位的柱截面不缩小;当柱布置在建筑平面砖墙的转角位,而砖墙转角少于900,若结构设计仍采用方形柱,可建议根据建筑平面将方形改为多边形柱,以免柱角突出墙外,影响使用和美观.当电梯大堂(前室)左边有一框架柱突出墙面10～20cm时,检查右边柱是否出突出相同尺寸,若不是,建议修改成左右对称.会审图纸是施工前期的主要技术工作之一,因此项目施工前项目部应组织参加该工程项目的技术人员和相关部门认真看图、熟悉施工图,了解工程情况和图纸设计中的错误、矛盾、交待不清楚、设计不合理等问题,尽可能把这些问题及时提出来,解决在施工作业之前.图纸会审注意事项项目部应以谦虚、配合、学习、和谐的态度参加图纸会审会议.根据建设单位、设计单位、监理公司的组织能力和协调能力提供必要的服务,促使图纸会审圆满完成.图纸会审记录是施工文件的组成部分,与施工图具有同等效力,所以图纸会审记录的管理办法和发放范围同施工图管理、发放,并认真实施.会审图纸综合归纳常见问题如下：1、建筑、结构说明有没有互相矛盾或者意图不清楚的地方;2、建筑、结构图中轴线位置是否一致,相对尺寸是否标注清楚;3、如果是框架结构,看建筑、结构图梁柱是否尺寸一致,如果是砖混,看墙厚、构造柱的布置是否一致;4、查看门窗的做法是否明确,有图籍的按照图籍,没有图籍做法的是否有大样,大样中开启方向、玻璃材质、龙骨材质等是否明确;5、一般设计容易疏忽的是窗台做法、窗帘盒做法、门窗材质、门垛尺寸;6、看结构图说明中是否与规范相矛盾或有出入,如有,协商按哪个标准施工;7、从施工角度考虑,是否有施工难度大甚至不可能施工的结构节点,比如坡屋面与平屋面相交的地方,梁的交叉施工最容易出问题;8、楼梯踏步高和数量是否与标高相符;9、建筑立面图中的结构标高是否与结构图每层的标高相符;10、檐口的地方标高容易出错,适当注意;11、预留洞、预埋件是否错漏;12、构造作法是否交待清楚;13、材料选用是否合理,设计是否能满足质量要求;14、基础、地沟等是否相碰;15、标准图、详图是否正确;16、门窗、构件的尺寸、规格、数量是否相符等.熟悉图纸的方法及要领：先粗后细：就是先看平、立、剖面图,对整个工程的概貌有一个轮廓的了解,对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象.然后再看细部做法,核对总尺寸与细部尺寸.图纸会审审查内容1、建筑部分建筑物平面布置在建筑总图上的位置有无不明确或依据不足之处,建筑物平面布置与现场实际有无不符情况等.2、先小后大首先看小样图再看大样图,核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符;所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾;索引符号是否存在漏标;大样图是否齐全等.3、先建筑后结构就是先看建筑图,后看结构图;并把建筑图与结构图相互对照,核对其轴线尺寸、标高是否相符,有无矛盾,杏对有无遗漏尺寸,有无构造不合理之处.4、先一般后特殊应先看一般的部位和要求,后看特殊的部位和要求.特殊部位一般包括地基处理方法,变形缝的设置,防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求.5、图纸与说明结合要在看图纸时对照设计总说明和图中的细部说明,核对图纸和说明有无矛盾.规定是否明确,要求是否可行,做法是否合理等.6、土建与安装结合当看土建图时,应有针对性地看一些安装图,并核对与土建有关的安装图有无矛盾,预埋件、预留洞、槽的位置、尺寸是否一致,了解安装对土建的要求,以便考虑在施工中的协作问题.7、图纸要求与实际情况结合就是核对图纸有无不切合实际之处,如建筑物相对位置、场地标高,地质情况等是否与设计图纸相符;对一些特殊的施工工艺施工单位能否做到等.为了作好设计图纸的会审工作、提高设计图纸的质量,应尽量减少在施工过程中发现设计图存在的问题.建筑施工图纸最容易出错的48个细节工程成本的失控往往是施工阶段的变更与签证造成的,因此在施工图出图前应尽量做好校对与优化工作,只有这样才能将错误率减到最低,今天就给大家分享:48个施工图校对法总平面图1、是否标注了0.000处的绝对标高.2、是否表示了外轮廓的轴线及总尺寸.3、是否表示了楼层数.4、是否表示了与主要道路及红线的关系.5、是否布置了道路及绿化.6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%-50%,没做到要调整绿地面积）.7、建筑周围设置环形消防车道,宽大于等于4米,转弯处倒角半径12米.8、线型：一道粗线（外）及一道细线表示建筑轮廓,若有局部层数不同用细线表示其投影线,局部突出屋顶的楼梯间不要画投影.楼层平面图各层房间不需要布置家具,但卫生间要布置洁具1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致,因为柱是自上至下要对齐的,每层的柱网要一样,除非顶层有抽柱的情况.2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间,开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm）,标注文是否是统一字体和字高？4、门窗是否编号,门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱,以保证走道疏散宽度.6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启（尤其是大门处）？点这免费下载施工技术资料7、楼梯间是否有跑向标注？首层上半跑,中间层上半跑、下一跑半,顶层下两跑.中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达,室外地坪标高,出入口处是否设置台阶或坡道？斜道坡度表示,剖示符是否表达正确的剖示位置和剖示方向,请与剖面图仔细对照投影.一层平面图上是否有指北针表示房屋的朝向？9、房间名称标注文字是否是同一字体和字高？10、卫生间等有水房间的地面是否有地漏？地面坡向有表达吗？卫生间卫生设备是否满足使用人数的要求？分隔尺寸是否标注？11、公共建筑最小门洞宽为1m,使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度,门也应分扇开启.12、各层平面要有楼面标高,休息平台标高.雨棚标高.13、房间名称是否表达.14、剖到的墙线是否加粗,柱子是否填充.屋顶平面图1、有构件要定位的轴线是否标注？没有定位构件的轴线是否消除？2、屋面标高一般标注结构层标高,是否标注？3、雨水管是否布于排水分区的中部或房屋的阴角部位？雨水管间距是否满足实用间距的要求？（18~24m）4、檐口平面投影与剖面图中檐口是否一致？5、雨水管是否穿过外挑走廊？如果穿过了要改为沿墙安装水管,而不要在靠栏杆一侧布雨水管.6、至少要有一个楼梯间上屋顶,上屋顶的梯间的梯段投影是否表达？门坎要高出屋面300挡水,门坎投影是否表达？7、电梯机房的平面图是否表达？8、是否有局部屋顶的平面图（上屋顶梯间屋顶,电梯机房屋顶）9、天沟是否有标高,天沟内排水坡度1%.10、是否表达排水坡度及方向,分水线,分格缝.立面图1、尺寸及标高是否完备？2、雨棚是否表示？3、是否表示了立面材质？4、出屋面的楼梯间及电梯间是否表示？5、外轮廓及地坪线是否加粗？剖面图1、是否剖到楼梯和反映主要建筑空间的内部变化？2、剖面图中剖到的墙线加粗,剖到的楼板（一般设为100mm厚）、梯段、梁涂黑.3、室外地坪,室内地面,楼层地面,屋顶标高是否标注？所剖的墙体是否有定位轴线？4、地坪线与剖到墙体的关系是否正确？先有室外地坪线,砌墙,再回填室内地面,因此墙将室内外地平线断开,如图,你的是否正确？5、与平面图仔细对照投影,是否与平面图对应？6、是否表示天沟？7、剖到的房间是否写名称？8、楼梯尺寸是否细化？详图1、是否规范表示了详图索引、详图编号,要在相应的平面、或立面、或剖面中表示索引符号,符号大小要符合制图规范的要求.2、剖到的填充图例.（与剖面图有区别）3、是否标注了定位轴线？4、标高尺寸是否完备？5、与平、立、剖是否对应,尤其是必须画的檐口详图,一定要与屋顶平面、装修表对应.出图前注意事项1、尺寸标注、字体大小是否合适及统一？2、各图的定位轴号是否对应？3、线型是否正确？4、各图是否按照比例出图？5、布图顺序是否正确：建筑方案图：总图、各层平面图、屋顶平面图、立面图、剖面图.建筑施工图：设计总说明、总图、各层平面图、屋顶平面图、立面图、剖面图.门窗表、装修表,详图可较为灵活布置,以布图合理为宜.6、采用统一的图框.。

图纸会审知识要点工程图纸往往是少则几张，多则数十张到数百张，如何才能快捷地熟悉图纸，达到融会贯通，快速成为审图达人？今天就邀请审图专家分享：先粗后精，先建筑后结构，先大后细，先主体后装修，先一般后特殊的审图方法。

一、平面模板图校对一、轴线1、轴号、尺寸是否有误、是否与建筑图对应2、总尺寸是不是死分尺寸之和3、角度是否够精度，斜交轴网以长轴两端定位，避免以起点和角度定轴线4、有没有未定位的轴线，有没有多余轴号5、圆弧轴线有没有注明半径，圆心有没有定位二、轮廓与标高1、结构轮廓与建筑是否一致2、结构平面各部分的标高是否标明，是否与建筑相应位置符合，注意建筑覆土范围、各层卫生间、室外露台，屋顶花园，台阶位置、电梯底坑、水池的吸水槽、公共厨房与肉菜市场等需垫高的场所3、结构变标高位置及反梁是否为实线，有没有实线与虚线相交的地方4、天面、地下室平面是否为结构找坡，若建筑找坡是否考虑找坡荷载5、与邻接区域的梁、板连接关系与缝是否正确6、建筑、设备在板上开的洞有没有遗漏三、柱、墙位1、下层墙柱有没有用虚粗线表示，是否画了不该升上的墙柱,是否画了梁上柱2、墙柱是否与建筑一致，在位置和尺寸上是否有影响建筑使用3、建筑、设备在混凝土墙上开的洞有没有漏4、注意墙、柱顶标高是否满足建筑标高，是否满足梁板的搭接要求四、梁1、房屋周圈梁是否等高，注意其与建筑周圈墙的关系2、逐条检查梁的定位、编号、尺寸和跨数以及梁顶标高与板面标高关系是否正确3、梁高宽是否异常。

如悬挑梁高小于跨度的1/6，一般梁高小于跨度的1/15，梁尺寸过大影响建筑开门窗或楼梯间等。

4、有没有高粱搭在矮梁上5、有没有梁位置不妥，如跨过厅房等。

梁布置是否影响了建筑美观梁平齐的优先顺序：厅、主房、客房、楼梯通道、厨厕、储物间等五、楼电梯1、有没有注上编号2、电梯底坑标高有无遗漏，机房部位是否封板，机房顶部是否加吊钩3、楼梯柱是否已表示且定位4、楼梯起步位置有没有表示六、开洞与井沟1、风井，水电井、烟道是否遗漏2、洞的定位、大小与洞边加强处理（洞边长大于12倍板厚的需加梁）3、集水井、沟、天面排水沟是否遗漏，定位与大小是否与建筑一致七、大样、构造柱1、外飘窗台、女儿墙，立面要求的构造柱、墙、雨篷等是否与主体结构有效连接（以主体结构为支座）在平面上的投影是否正确2、其定位、尺寸是否完整3、大样详图在平面上是否有表示，是否与编号对应，标高、定位轴线与平面是否对应八、大样引出号注意剖切方向和索引图号。

图纸会审的重点和内容一、图纸会审的原则图纸会审应坚持先大后小、先重点后一般的基本原则。

即始终围绕着减少施工难度、提高经济效益、降低生产成本、提高生产效率、有利于工程质量、确保施工安全，加快施工进度的各项目标而展开，最后进行图纸纠错。

二、图纸会审的重点内容1、施工图纸是否经正规设计单位正式签章、是否通过有关部门评审。

2、承包范围是否与图纸符合，承包范围内的图纸是否齐全。

3、施工难度大，通过设计修改可以减少难度，容易保证质量的施工问题。

4、在可以满足设计功能的前提下，从经济角度可否对图纸进行修改。

5、对一些复杂的节点或要花费大量人工的装饰线、角、弧等进行取消或改变，以降低生产成本和提高生产效率。

6、建筑与结构构造是否存在不能施工，或施工难度大容易导致质量、安全或加大费用等方面的问题。

7、关键工序是否可以通过设计进行优化，以增加工程进度，减少工程成本。

8、建筑施工场地周围工艺管道、电气线路、运输道路与建筑物之间的位置或间距是否合理；拟建建筑物的定位是否合理。

9、施工图纸是否有特殊要求，施工装备条件能否满足设计要求，如需要采用非常规的施工技术措施时，技术上有无困难，能否保证施工安全。

10、是否采用了特殊材料或新型材料，其品种、规格、数量等材料的来源和供应能否满足要求。

11、是否有违反强制性条文的情况。

三、图纸会审的一般内容1、表达不规范，能造成理解偏差，须进一步澄清的问题。

2、施工做法是否具体，与施工质量验收规范、规程等是否一致。

3、地质勘探资料是否齐全。

4、施工图纸与说明是否齐全。

5、几个单位共同设计的，或同一设计单位的不同专业部门设计的，相互之间有无矛盾；各专业之间及平、立、剖面图之间是否有矛盾，标高是否一致。

6、总平面与施工图的几何尺寸、平面位置、标高是否一致。

7、建筑节能、防火要求是否满足。

8、建筑结构与各专业图纸本身是否有差错及矛盾，建筑图与结构图的表示方法是否清楚且符合制图标准，设计钢筋锚固长度是否符合其抗震等级的规范要求等。
