介电常数和介质损耗角正切

介电常数和损耗角正切的关系介电常数和损耗角正切是电磁学中两个重要的物理量，它们之间存在一定的关系。

本文将对介电常数和损耗角正切的概念进行解释，并探讨它们之间的关系。

介电常数是一个衡量物质对电场响应的物理量。

它定义为物质中电场强度与电位移之比。

介电常数越大，说明物质对电场的响应越强，即物质在电场中的极化程度越高。

常见的介电常数有真空的介电常数ε0和其他物质的相对介电常数εr。

损耗角正切是衡量介质对电磁波的吸收和能量损耗能力的物理量。

它是介质中电场的相位差与介质中电场的衰减之比。

损耗角正切越大，说明介质对电磁波的吸收和能量损耗能力越强。

介电常数和损耗角正切之间的关系可以通过介电常数复数形式来描述。

介电常数可以分为实部和虚部，分别表示介质的极化能力和能量损耗能力。

虚部越大，说明介质对电磁波的吸收能力越强，即损耗角正切越大。

在介质中，电磁波的传播速度取决于介质的介电常数。

当电磁波通过介质时，会与介质中的分子或原子相互作用，导致电磁波的能量损耗。

这种能量损耗会引起电磁波的相位差，进而导致损耗角正切的增加。

需要注意的是，介电常数和损耗角正切并不是相互独立的物理量。

介质的极化程度越高，介质对电磁波的吸收能力越强，损耗角正切也越大。

因此，介质的介电常数和损耗角正切之间存在一定的正相关关系。

在实际应用中，我们经常需要了解介质的介电常数和损耗角正切的数值。

通过测量和实验，可以得到不同介质的介电常数和损耗角正切。

这些数据对于电磁场的分析和设计具有重要的意义。

介电常数和损耗角正切是电磁学中两个重要的物理量，它们描述了介质对电场的响应和能量损耗能力。

介质的介电常数和损耗角正切之间存在一定的关系，通过测量和实验可以得到它们的数值。

对于电磁场的分析和设计，这些数据具有重要的应用价值。

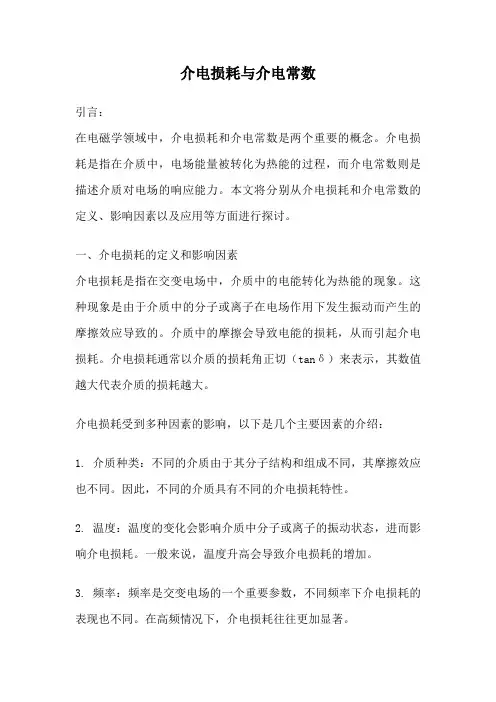

介电损耗与介电常数引言：在电磁学领域中，介电损耗和介电常数是两个重要的概念。

介电损耗是指在介质中，电场能量被转化为热能的过程，而介电常数则是描述介质对电场的响应能力。

本文将分别从介电损耗和介电常数的定义、影响因素以及应用等方面进行探讨。

一、介电损耗的定义和影响因素介电损耗是指在交变电场中，介质中的电能转化为热能的现象。

这种现象是由于介质中的分子或离子在电场作用下发生振动而产生的摩擦效应导致的。

介质中的摩擦会导致电能的损耗，从而引起介电损耗。

介电损耗通常以介质的损耗角正切（tanδ）来表示，其数值越大代表介质的损耗越大。

介电损耗受到多种因素的影响，以下是几个主要因素的介绍：1. 介质种类：不同的介质由于其分子结构和组成不同，其摩擦效应也不同。

因此，不同的介质具有不同的介电损耗特性。

2. 温度：温度的变化会影响介质中分子或离子的振动状态，进而影响介电损耗。

一般来说，温度升高会导致介电损耗的增加。

3. 频率：频率是交变电场的一个重要参数，不同频率下介电损耗的表现也不同。

在高频情况下，介电损耗往往更加显著。

4. 电场强度：电场强度的增大会导致介质中分子或离子的振动加剧，从而增加了摩擦效应，进一步增加了介电损耗。

5. 材料纯度：材料的纯度对介电损耗也有一定影响。

杂质或杂质引起的缺陷会导致介电损耗的增加。

二、介电常数的定义和影响因素介电常数是描述介质对电场的响应能力的物理量。

在电场作用下，介质中的分子或离子会发生位移，从而产生极化现象。

介电常数是描述介质极化程度的一个参数，通常用ε表示。

介电常数可以分为静电介电常数和动态介电常数两种。

静电介电常数是指在直流电场下的极化程度，而动态介电常数是指在交变电场下的极化程度。

影响介电常数的因素有：1. 介质种类：不同的介质由于其分子结构和组成不同，对电场的响应能力也不同。

因此，不同的介质具有不同的介电常数。

2. 温度：温度的变化会影响介质中分子或离子的振动状态，进而影响介电常数。

介质损耗正切角tanδ
介质损耗正切角tanδ是指介质在交流电场作用下的能量损耗，是介质的一项重要物理参数。

在电气工程、电子工程、通信工程等领域中，tanδ是评价材料电性能的重要指标之一。

介质损耗正切角tanδ与材料的电阻率、介电常数、介电损耗因子等密切相关。

介质的导电性和介电性都会影响tanδ的大小。

在电子元器件中，材料的tanδ值越小，元器件的性能越好，损耗也越小。

因此，控制和降低介质的tanδ值是提高电子元器件性能的关键之一。

介质损耗正切角tanδ与介质的分子结构、杂质、分子运动等因素有关。

在高频电场下，分子之间的相互作用会导致介质内部的分子运动，进而产生能量损耗。

此外，杂质和缺陷也会影响介质的tanδ值。

因此，通过改变材料的分子结构、纯度和形态等因素，可以调控介质的tanδ值。

在通信工程中，介质损耗正切角tanδ也是一项重要的参考指标。

在信号传输过程中，介质会吸收部分能量，导致信号衰减。

通过对不同材料的tanδ值进行比较，可以选择合适的介质材料，提高信号传输的质量和效率。

介质损耗正切角tanδ是一项重要的物理参数，在电气工程、电子工程、通信工程等领域都有广泛的应用。

通过控制和调控介质的
tanδ值，可以提高电子元器件的性能和信号传输的质量，具有重要的实际应用价值。

、我们常用的PCB介质是FR4材料的，相对空气的介电常数是4.2-4.7。

这个介电常数是会随温度变化的，在0-70度的温度范围内，其最大变化范围可以达到20%。

介电常数的变化会导致线路延时10%的变化，温度越高，介电常数越大，延时也越大。

介电常数还会随信号频率变化，频率越高介电常数越小。

100M以下可以用4.5计算板间电容以及延时。

2、一般的FR4材料的PCB板中内层信号的传输速度为180ps/inch(1inch=1000mil=2.54cm)。

表层一般要视情况而定，一般介于140与170之间。

3、实际的电容可以简单等效为L、R、C串联，电容有一个谐振点，在高频时(超过这个谐振点)会呈现感性，电容的容值和工艺不同则这个谐振点不同，而且不同厂家生产的也会有很大差异。

这个谐振点主要取决于等效串联电感。

现在的比如一个100nF的贴片电容等效串联电感大概在0.5nH左右，ESR(等效串联电阻)值为0.1欧，那么在24M左右时滤波效果最好，对交流阻抗为0.1欧。

而一个1nF的贴片电容等效电感也为0.5nH(不同容值差异不太大)，ESR为0.01欧，会在200M左右有最好的滤波效果。

为达好较好的滤波效果，我们使用不同容值的电容搭配组合。

但是，由于等效串联电感与电容的作用，会在24M与200M之间有一个谐振点，在这个谐振点上有最大阻抗，比单个电容的阻抗还要大。

这是我们不希望得到的结果。

（在24M到200M这一段，小电容呈容性，大电容已经呈感性。

两个电容并联已经相当于LC并联。

两个电容的E SR值之和为这个LC回路的串阻。

LC并联的话如果串阻为0，那么在谐振点上会有一个无穷大的阻抗，在这个点上有最差的滤波效果。

这个串阻反倒会抑制这种并联谐振现象，从而降低LC谐振器在谐振点的阻抗）。

为减轻这个影响，可以酌情使用ESR大些的电容。

ESR相当于谐振网络里的串阻，可以降低Q值，从而使频率特性平坦一些。

增大ESR会使整体阻抗趋于一致。

电滞回线参数物理意义
电滞回线参数是描述电介质材料性质的重要参数，它包括介电常数、介质损耗角正切、极化强度和压电系数等。

这些参数都具有一定的物理意义。

介电常数是电介质材料的电极化程度的量度，它反映了材料对电场的响应能力。

介质损耗角正切则反映了材料中能量的损耗程度，通常用来描述材料的耗散性能。

极化强度是材料被极化的最大电场强度，它反映了材料的极化能力。

压电系数则是描述材料在机械应力下的电极化程度的量度，它反映了材料的机电耦合性能。

这些电滞回线参数的物理意义对于在电子工程、通信工程、材料科学等领域中设计和优化电器元件以及开发新型电介质材料具有重
要意义。

- 1 -。

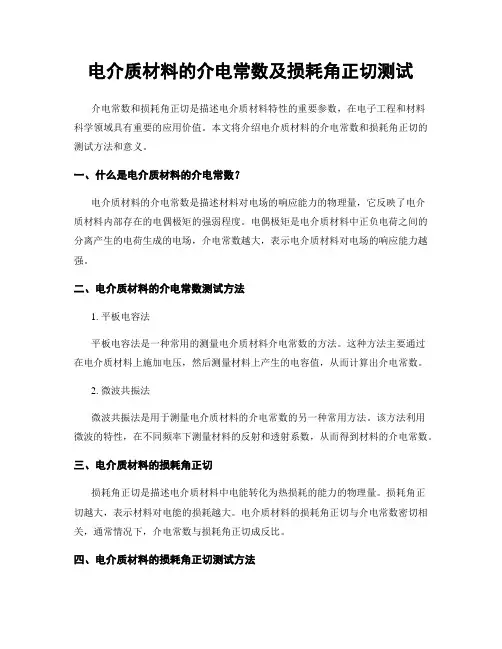

电介质材料的介电常数及损耗角正切测试介电常数和损耗角正切是描述电介质材料特性的重要参数，在电子工程和材料科学领域具有重要的应用价值。

本文将介绍电介质材料的介电常数和损耗角正切的测试方法和意义。

一、什么是电介质材料的介电常数？电介质材料的介电常数是描述材料对电场的响应能力的物理量，它反映了电介质材料内部存在的电偶极矩的强弱程度。

电偶极矩是电介质材料中正负电荷之间的分离产生的电荷生成的电场，介电常数越大，表示电介质材料对电场的响应能力越强。

二、电介质材料的介电常数测试方法1. 平板电容法平板电容法是一种常用的测量电介质材料介电常数的方法。

这种方法主要通过在电介质材料上施加电压，然后测量材料上产生的电容值，从而计算出介电常数。

2. 微波共振法微波共振法是用于测量电介质材料的介电常数的另一种常用方法。

该方法利用微波的特性，在不同频率下测量材料的反射和透射系数，从而得到材料的介电常数。

三、电介质材料的损耗角正切损耗角正切是描述电介质材料中电能转化为热损耗的能力的物理量。

损耗角正切越大，表示材料对电能的损耗越大。

电介质材料的损耗角正切与介电常数密切相关，通常情况下，介电常数与损耗角正切成反比。

四、电介质材料的损耗角正切测试方法1. 谐振法谐振法是一种测量电介质材料损耗角正切的方法。

该方法通过在材料上施加一定频率和振幅的交流电压，然后测量电压和电流的相位差，通过计算相位差的正切值得到损耗角正切。

2. 微波漏耗法微波漏耗法是另一种测试电介质材料损耗角正切的方法。

该方法通过在微波频率下测量材料的功率损耗，在已知电场强度下计算损耗角正切。

五、电介质材料的介电常数和损耗角正切的意义电介质材料的介电常数和损耗角正切是评价材料电性能的重要指标，对电子器件和电力设备的设计和性能分析具有重要的意义。

介电常数的大小直接影响电容器的容量和电压的分配。

在电子器件中，合适的介电常数可以减小电容器体积，提高装置的性能和可靠性。

损耗角正切是评估材料对电能损耗的能力，它与电介质材料的内部结构和分子极性密切相关。

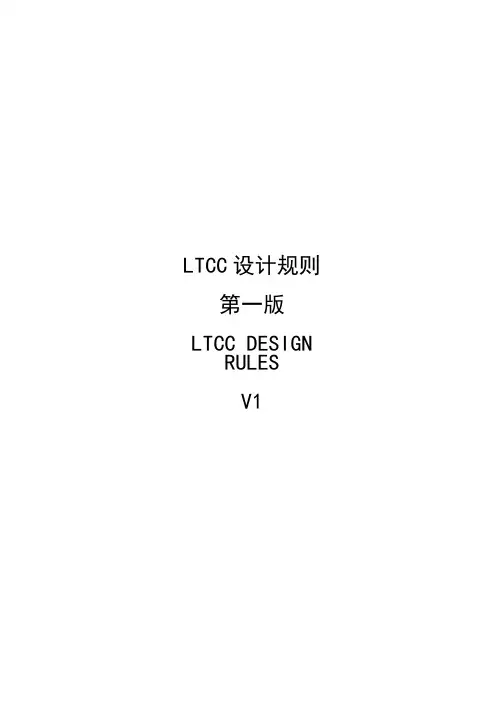

LTCC设计规则第一版LTCC DESIGNRULESV1LTCC设计规则1、外形我司可支持的生带尺寸为6″*6″，8″*8″，10″*10″，厚度0.050～0.500mm。

目前使用的生带尺寸为6″*6″，厚度114um，150um，180um等。

材料参数如下：1.1、介电常数：7.4～8.2(@1MHz/1A VC)1.2、介质损耗角正切：0.005(@1MHz/1A VC )1.3、体电阻率：>1.0*E13 Ω·cm1.4、抗弯强度：170 MPa1.5、层数：最多401.6、导体厚度：0.010um～0.012um1.7、孔径：最小Φ0.13mm1.8、密度：3 g/cc2、过孔及过孔托盘2.1、孔与孔距离单位：mm2.2、非同层孔距d最小尺寸0.13建议尺寸0.15A最小尺寸 1.5倍孔径尺寸建议尺寸2倍孔径尺寸2.4、通孔堆栈说明：电连接建议使用交错通孔，在特别情况下，在同一通孔处最多可以通孔 15 层。

2.5、基板边缘通孔厚度孔径Amin 推荐冲孔方式2mil （50um）>10mil(250um) 25mil(625um) Punch 4~10mil(100~250um) 20mil(500um) Punch2.6、器件安装处通孔分布说明：阵列焊旁的通孔采取交错形式。

2.7、多层通孔形式<4mil(100mil) 20mil(500um) laser 5mil（125um ）>10mil(250um)25mil(625um)Punch 4~10mil(100~250um) 20mil(500um) Punch <4mil(100mil) 20mil(500um) laser 10mil（250um ）>10mil(250um)25mil(625um)Punch 4~10mil(100~250um) 20mil(500um) Punch <4mil(100mil)20mil(500um)laserA最小尺寸 1.5倍孔径建议尺寸2倍孔径3、导体3.1、导线宽度和间距单位:mmA B C最小尺寸0.130.200.13建议尺寸0.200.300.20说明：1、通常情况下，我们建议布线使用表格中建议尺寸，在局部地方使用最小尺寸。

绝缘材料的电气性能绝缘材料的电气性能主要表现在电场作用下材料的导电性能、介电性能及绝缘强度。

它们分别以绝缘电阻率ρ（或电导γ）、相对介电常数εr、介质损耗角tanδ及击穿强度EB四个参数来表示。

（1）绝缘电阻率和绝缘电阻任何电介质都不行能是肯定的绝缘体，总存在一些带电质点，主要为本征离子和杂质离子。

在电场的作用下，它们可作有方向的运动，形成漏导电流，通常又称为泄漏电流。

电阻支路的电流Ii即为漏导电流；流经电容和电阻串联支路的电流Ia称为汲取电流，是由缓慢极化和离子体积电荷形成的电流；电容支路的电流IC称为充电电流，是由几何电容等效应构成的电流。

①在正常工作时（稳态），漏导电流打算了绝缘材料的导电性，因此，漏导支路的电阻越大，说明材料的绝缘性能越好。

②温度、湿度、杂质含量、电磁场强度的增加都会降低电介质材料的电阻率。

（2）介电常数介电常数是表明电介质极化特征的性能参数。

介电常数愈大，电介质极化力量愈强，产生的束缚电荷就愈多。

束缚电荷也产生电场，且该电场总是减弱外电场的。

现用电容器来说明介电常数的物理意义。

设电容器极板间为真空时，其电容量为Co，而当极板间布满某种电介质时，其电容量变为C，则C与Co的比值即该电介质的相对介电常数，即：在填充电介质以后，由于电介质的极化，使靠近电介质表面处消失了束缚电荷，与其对应，在极板上的自由电荷也相应增加，即填充电介质之后，极板上容纳了更多的自由电荷，说明电容被增大。

因此，可以看出，相对介电常数总是大于1的。

绝缘材料的介电常数受电源频率、温度、湿度等因素而产生变化。

频率增加，介电常数减小。

温度增加，介电常数增大；但当温度超过某一限度后，由于热运动加剧，极化反而困难一些，介电常数减小。

湿度增加，电介质的介电常数明显增加，因此，通过测量介电常数，能够推断电介质受潮程度。

大气压力对气体材料的介电常数有明显影响，压力增大，密度就增大，相对介电增大。

（3）介质损耗在沟通电压作用下，电介质中的部分电能不行逆地转变成热能，这部分能量叫做介质损耗。

介电常数介质损耗
介电常数和介质损耗是电介质在电场作用下的两个重要参数。

介电常数（permittivity）是指物质保持电荷的能力。

在电场中，介电常数描述了电介质在电场作用下存储静电能的相对能力。

介电常数越大，材料在电场中存储静电能的能力就越强。

介质损耗（dielectric loss）是指电介质在电场作用下发热而损耗的那部分能量。

介质损耗与介电常数之间存在一定的关系，理想的介电材料损耗因子较小。

介质损耗对于用在高压装置、高频设备，特别是用在高压、高频等地方的材料和器件具有特别重要的意义，介质损耗过大，不仅降低整机的性能，甚至会造成绝缘材料的热击穿。

在选择绝缘材料或介质贮能材料时，都需要考虑介电常数和介质损耗。

介电常数通常用介电常数来衡量，而介质损耗则用介质损耗角正切值来表示。

介电常数和介电损耗测量一．背景介电特性是电介质材料极其重要的性质。

在实际应用中，电介质材料的介电系数和介质损耗是非常重要的参数。

例如，制造电容器的材料要求介电系数尽量大，而介质损耗尽量小。

相反地，制造仪表绝缘器件的材料则要求介电系数和介质损耗都尽量小。

而在某些特殊情况下，则要求材料的介质损耗较大。

所以，通过测定介电常数及介质损耗角正切(tg)，可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据。

按照物质电结构的观点，任何物质都是由不同的电荷构成，而在电介质中存在原子、分子和离子等。

当固体电介质置于电场中后会显示出一定的极性，这个过程称为极化。

对不同的材料、温度和频率，各种极化过程的影响不同。

在绝缘技术中，特别是选择绝缘材料或介质贮能材料时，都需要考虑电介质的介电常数。

此外，由于介电常数取决于极化，而极化又取决于电介质的分子结构和分子运动的形式。

所以，通过介电常数随电场强度、频率和温度变化规律的研究，还可以推断绝缘材料的分子结构。

二．基本原理电子材料与元件的电学性能参数的测量是一项基本而重要的工作。

这些电学参数包括不同频率、不同温度下的电阻、电容、阻抗、介电常数、损耗角正切值等特性测量。

全面而准确地掌握这些特性，对分析、改进电子材料与元件的性能十分重要。

数字式LCR 测量仪（数字电桥）是随着数字测量技术发展而出现的新型智能化材料和元件参数测量仪器，具有使用简便、效率高、测量精度高等优点，在电子材料与元件特性参数测量和研究中获得了极其广泛的应用。

数字式LCR 测量仪以微处理器为核心、通过采集给定激励下被测样品和标准元件的电压、电流信号并按照—定的数学模型进行被测样品的参数计算。

数字式LCR 测量仪测量原理以阻抗参数的数字化测量为基础，典型测量方法为矢量电流—电压法。

测量电路原理如图1 所示，其中R s 为标准电阻值，Z x 为待测样品的阻抗。

图 1 测量电路原理图2 数字式LCR 测量仪原理框图阻抗参数的测量可首先转化为电压测量及电压分量的计算，最终可得到复阻抗的电阻参数和电抗参数，并可间接计算其他参数，如损耗参数、不同等效模式下的阻抗参数等。
