关于片状独石陶瓷电容器的 静电容量和介质损耗角正切的测量1．前言 (2)2．片状独石陶瓷电容器的特性 (2)2－1．温度特性 (2)2－2．电压特性 (3)2－3．频率特性 (5)2－4．总结 (6)3．LCR仪表和测试夹具 (6)3－1．LCR仪表 (6)3－2．测试夹具 (7)4．LCR仪表的测量原理 (7)4－1．测量原理 (8)4－2．测量电压 (8)4－3．静电容量的测量电路模式 (9)5．根据LCR仪表4284A的静电容量的测量方法 (10)5－1．接通LCR仪表的电源 (10)5－2．已安装测试夹具的状态 (10)5－3．测量器的设定 (10)5－4．校正 (14)5－5．测量 (15)6．根据LCR仪表4278A的静电容量的测量方法 (15)6－1．LCR仪表的电源接通 (15)6－2．已安装测试夹具的状态 (15)6－3．测量器的设定 (15)6－4．校正 (16)6－5．测量 (17)7．后记 (18)TD.No.C101．前言用LCR仪表测量高诱电率型(B特性，F特性)的片状独石陶瓷电容器时，有时不能获得与标称静电容量值一样的值。
其主要原因是，第一：片状独石陶瓷电容器的B、F特性的静电容量和介质损耗角正切，虽然随温度、电压(AC、DC)及频率而改变，但却无法按照规定的条件而测量。
第二：测量装置的设定不符合或测量装置的功能不能满足规定条件。
其解决方法是，第一：理解片状独石陶瓷电容器的特性，要规定温度、电压(AC、DC)、频率3种条件以后测量。
实际上，已经规定在国家标准JISC5101－1－1998的静电容量(4.7项)及介质损耗角正切(4.8项)上，其高诱电率型电容器的静电容量和介质损耗角正切的测量条件如表1所示。
此时的测量温度为20℃。
表1测量条件标称静电容量 测量频率 测量电压C≤10μF(10V以上) 1±0.1kHz 1.0±0.2VrmsC≤10μF(6.3V以下) 1±0.1kHz 0.5±0.1VrmsC>10μF 120±24Hz 0.5±0.1Vrms第二：要充分理解测量装置的功能，确认是否满足表1的测量条件以后请使用测量装置。
电容损耗角正切d值测量方法【原创实用版4篇】目录（篇1）一、引言二、电容损耗角正切值的定义和意义三、电容损耗角正切值的测量方法1.平衡电桥法2.不平衡电桥法3.相敏电路法4.低功率因数瓦特表法四、各类测量方法的优缺点五、测量电容损耗角正切值的意义和应用六、结论正文（篇1）一、引言电容损耗角正切值（tgδ）是衡量电容器性能的重要参数，它反映了电容器在交流电场下消耗能量的大小。
为了确保电容器的性能和使用寿命，正确测量电容损耗角正切值具有重要意义。
本文将介绍电容损耗角正切值的定义和意义，以及几种常用的测量方法。
二、电容损耗角正切值的定义和意义电容损耗角正切值是指有功功率与无功功率的比值，它反映了电容器在交流电场下消耗能量的大小。
电容器的损耗主要由介质损耗、电导损耗和电容所有金属部分的电阻所引起的。
在直流电场的作用下，电容器的损耗以漏导损耗的形式存在，一般较小。
在交变电场的作用下，电容的损耗不仅与漏导有关，而且与周期性的极化建立过程有关。
测量电容损耗角正切值有助于评估电容器的性能和使用寿命，对于保证电力系统的安全稳定运行具有重要意义。
三、电容损耗角正切值的测量方法1.平衡电桥法：平衡电桥法是一种常用的测量电容损耗角正切值的方法。
它通过调整电桥的电阻值，使电桥达到平衡状态，从而测量出电容损耗角正切值。
这种方法的优点是测量精度高，但操作较为复杂。
2.不平衡电桥法：不平衡电桥法是一种简化的测量方法，它不需要调整电桥的电阻值。
通过测量电桥的电流和电压，可以计算出电容损耗角正切值。
这种方法的优点是操作简便，但测量精度相对较低。
3.相敏电路法：相敏电路法是一种基于相敏电阻原理的测量方法。
它通过测量相敏电阻的电压和电流，计算出电容损耗角正切值。
这种方法的优点是测量精度高，但需要特殊的测量设备。
4.低功率因数瓦特表法：低功率因数瓦特表法是一种适用于大电容试品的测量方法。
它通过测量电容器的漏电流和电压，计算出电容损耗角正切值。
介质损耗角正切值的测量一．实验目的：学习使用QS1型西林电桥测量介质损耗正切值的方法。
二．实验项目：1．正接线测试2．反接线测试三．实验说明：绝缘介质中的介质损耗（P=ωC u2 tgδ）以介质损耗角δ的正切值(tgδ)来表征, 介质损耗角正切值等于介质有功电流和电容电流之比。
用测量tgδ值来评价绝缘的好坏的方法是很有效的，因而被广泛采用，它能发现下述的一些绝缘缺陷：绝缘介质的整体受潮；绝缘介质中含有气体等杂质；浸渍物及油等的不均匀或脏污。
测量介质损耗正切值的方法较多，主要有平衡电桥法（QS1），不平衡电桥法及瓦特表法。
目前，我国多采用平衡电桥法，特别是工业现场广泛采用QS1型西林电桥。
这种电桥工作电压为10Kv，电桥面板如图2-1所示，其工作原理及操作方法简介如下：⑴．检流计调谐钮⑵．检流计调零钮⑶．C4电容箱（tgδ）⑷．R3电阻箱⑸．微调电阻ρ（R3桥臂）⑹．灵敏度调节钮⑺．检流计电源开关⑻．检流计标尺框⑼．+tgδ/-tgδ及接通Ⅰ/断开/接通Ⅱ切换钮⑽．检流计电源插座⑾．接地⑿．低压电容测量⒀．分流器选择钮⒁．桥体引出线图2-1 QS1西林电桥面板图1． 工作原理：原理接线图如图2-2所示，桥臂BC 接入标准电容C N （一般C N =50pf ），桥臂BD 由固定的无感电阻R 4和可调电容C 4并联组成，桥臂AD 接入可调电阻R 3，对角线AB 上接入检流计G ，剩下一个桥臂AC 就接被试品C X 。
高压试验电压加在CD 之间，测量时只要调节R 3和C 4就可使G 中的电流为零，此时电桥达到平衡。
由电桥平衡原理有： 图2-1 QS1西林电桥面板图 BD CBAD CA U U U U =即： BD CB AD CA Z Z Z Z = （式2-1）各桥臂阻抗分别为：将各桥臂阻抗代入式2-？，并使等式两边的实部和虚部分别相等，可得：34R R C C N X ⋅= 44R C tg ⋅⋅=ϖδ （式2-2）在电桥中，R 4的数值取为=10000/π=3184（Ω），电源频率ω=100π，因此： tg δ= C 4（μf ） （式2-3）即在C 4电容箱的刻度盘上完全可以将C 4的电容值直接刻度成tg δ值（实际上是刻度成tg δ（%）值），便于直读。

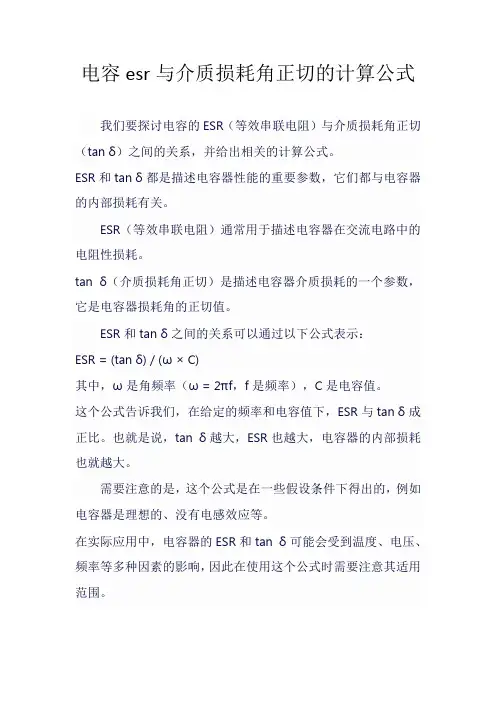

电容esr与介质损耗角正切的计算公式
我们要探讨电容的ESR（等效串联电阻）与介质损耗角正切（tan δ）之间的关系，并给出相关的计算公式。
ESR和tan δ都是描述电容器性能的重要参数，它们都与电容器的内部损耗有关。
ESR（等效串联电阻）通常用于描述电容器在交流电路中的电阻性损耗。
tan δ（介质损耗角正切）是描述电容器介质损耗的一个参数，它是电容器损耗角的正切值。
ESR和tan δ之间的关系可以通过以下公式表示：
ESR = (tan δ) / (ω × C)
其中，ω是角频率（ω = 2πf，f是频率），C是电容值。
这个公式告诉我们，在给定的频率和电容值下，ESR与tan δ成正比。
也就是说，tan δ越大，ESR也越大，电容器的内部损耗也就越大。
需要注意的是，这个公式是在一些假设条件下得出的，例如电容器是理想的、没有电感效应等。
在实际应用中，电容器的ESR和tan δ可能会受到温度、电压、频率等多种因素的影响，因此在使用这个公式时需要注意其适用范围。
以上公式可以帮助我们理解ESR与tan δ之间的关系，并用于一些简单的计算。
但在实际应用中，我们可能需要更详细的电容器模型和更复杂的计算公式来准确描述电容器的性能。
介质损耗正切角（Tan Delta）的概念与意义1. 引言介质损耗正切角（Tan Delta）是电气工程中一个重要的物理量，用以描述介质对电能的损耗程度。
它是介质中损耗功率与储存功率之比的正切值，也常被称为介质的损耗因数。
本文将详细介绍Tan Delta的概念、测量方法、应用领域以及意义。
2. Tan Delta的定义在电力系统中，传输线和电容器等元件中常常存在着电能的损耗。
当电能从一种形式转化为另一种形式时，会因为一些不可避免的效应而产生能量损耗。
这种损耗是由于电场在介质中的能量耗散引起的。
介质损耗正切角Tan Delta是介质的特性之一，用以描述介质中电能的损耗程度。
它是介质中损耗功率与储存功率之比的正切值，记作tanδ。
其中，损耗功率指的是在介质中转化为其他形式能量的功率，储存功率则是指在介质中储存的能量。
3. Tan Delta的测量方法Tan Delta的测量通常需要使用专门的仪器和设备。
下面介绍几种常用的测量方法。
3.1 可变电容器法可变电容器法是一种常用的测量Tan Delta的方法。
该方法使用一个可变电容器与被测样品电容器连接，在不同频率下通过改变可变电容器的电容值来测量Tan Delta。
通过测量电容值的变化和相应的相位差，可以计算出Tan Delta的值。
3.2 桥路法桥路法是另一种常用的测量Tan Delta的方法。
该方法使用交流桥路来测量电容器的电阻和电容值以及相应的相位差，通过这些测量结果可以计算出Tan Delta的值。
3.3 光学法光学法是一种非接触式的测量Tan Delta的方法。
该方法使用光学传感器来测量介质中的光学特性，并通过这些测量结果计算出Tan Delta的值。
4. Tan Delta的应用领域Tan Delta在电力系统和电气设备的设计、制造及维护过程中起着重要的作用。
以下是一些Tan Delta的应用领域：4.1 电容器选择和评估在电力系统中，电容器广泛应用于电力传输和电能储存等场景。
介质损耗角tanδ的解释序号：1介质损耗角tanδ的解释在电学和电子领域中，我们经常会遇到一个参数，被称为介质损耗角（tanδ）。
这个参数用于衡量介质中电能转化为热能的能力。
在本文中，我们将深入探讨介质损耗角的定义、原因、测量方法以及其在实际应用中的重要性。
2. 介质损耗角的定义和解释介质损耗角（tanδ）是指在交流电场中，介质对电能的损耗程度。
它是介质电导率和介质电容率之间相对的比例。
介质损耗角的具体定义是介质中的有功损耗与无功损耗之比的正切值。
3. 介质损耗角的原因介质损耗角的存在是由于介质中的散射、吸收、导电等因素造成的。
当交流电场作用于介质中的分子或原子时，它们会因为电场的变化而发生运动，导致能量的转化和损耗。
4. 介质损耗角的测量方法测量介质损耗角是通过使用特定的测试仪器来完成的。
其中最常用的方法是使用沉浸在介质中的金属电极。
通过施加不同频率和电压的交流电，测量介质中的电流和相位差，从而计算出介质损耗角的值。
5. 介质损耗角在实际应用中的重要性介质损耗角在许多领域中都有重要的应用。
在电力系统中，高压电缆和电力变压器中的绝缘材料的损耗角直接影响电能的传输效率。
在电子器件中，介质损耗角的大小与电容器和电感器的性能密切相关。
它还在射频和微波电路设计中发挥关键作用，因为介质损耗角的大小会影响电路的带宽和纹波。
在无线通信和光纤通信领域中，了解介质损耗角有助于提高信号的传输质量和系统的可靠性。
6. 我对介质损耗角的观点和理解介质损耗角是一个非常重要的参数，它揭示了介质中电能转化为热能的过程。
在我看来，了解介质损耗角的原因和测量方法对于工程师和科研人员来说都至关重要。
只有通过深入理解和准确测量介质损耗角，我们才能提出有效的解决方案来改善介质中电能的传输和转化效率。
通过本文的讨论，我们希望读者对介质损耗角有了更清晰的认识，并且能够将其应用于实际工程和科学研究中。
介质损耗角是电学和电子领域中一个复杂而又有挑战性的概念，但它也是推动技术进步和创新的重要因素之一。
实验报告
实验项目：介质损耗角正切值（tanδ）的测量
备注：序号（一）、（二）、（三）为实验预习填写项
五、程序调试及实验总结
实验过程：
正接法：反接法：
实验总结：
通过这次实验，我收获了很多知识和技能。
我认识到了介质损耗角正切值（tanδ）的重要性，它可以反映电介质的绝缘状况和缺陷，对于电气设备的预防性试验和故障诊断有着重要的作用。
我学习了使用西林电桥测量tanδ的方法，包括正接法和反接法，它们各有优缺点，需要根据被试品和电桥的绝缘情况选择合适的接线方式。
通过这次实验，我不仅掌握了一种实用的测量技术，而且培养了我的动手能力和观察能力，增强了我的实验兴趣和创新意识。
我感受到了理论与实践相结合的重要性，也发现了自己在实验中存在的不足和问题，对一些概念和现象的理解不够深刻，对电桥的结构和工作原理的掌握不够熟练，对实验数据的分析和处理的能力不够强等。
我希望在今后的学习中，我能够不断地充实自己的理论知识，加强自己的实验技能，提高自己的科学素养，为成为一名优秀的电气工程师打下坚实的基础。
介质损耗介质损耗角介质损耗正切值tgδ关于介质损耗的一些基本概念1、介质损耗什么是介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
也叫介质损失，简称介损。
2、介质损耗角δ在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角(功率因数角Φ)的余角(δ)。
简称介损角。
3、介质损耗正切值tgδ又称介质损耗因数，是指介质损耗角正切值，简称介损角正切。
介质损耗因数的定义如下:如果取得试品的电流相量和电压相量，则可以得到如下相量图：总电流可以分解为电容电流Ic和电阻电流IR合成，因此：这正是损失角δ=(90°-Φ)的正切值。
因此现在的数字化仪器从本质上讲，是通过测量δ或者Φ得到介损因数。
测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法。
绝缘能力的下降直接反映为介损增大。
进一步就可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化变质等等。
测量介损的同时，也能得到试品的电容量。
如果多个电容屏中的一个或几个发生短路、断路，电容量就有明显的变化，因此电容量也是一个重要参数。
4、功率因数cosΦ功率因数是功率因数角Φ的余弦值，意义为被测试品的总视在功率S中有功功率P所占的比重。
功率因数的定义如下:有的介损测试仪习惯显示功率因数(PF:cosΦ)，而不是介质损耗因数(DF:tgδ)。
一般cosΦ<tgδ，在损耗很小时这两个数值非常接近。
5、高压电容电桥高压电容电桥的标准通道输入标准电容器的电流、试品通道输入试品电流。
通过比对电流相位差测量tgδ，通过出比电流幅值测量试品电容量。
因此用电桥测量介损还需要携带标准电容器、升压PT和调压器。
接线也十分烦琐。
国内常见高压电容电桥有：6、高压介质损耗测量仪简称介损仪，是指采用电桥原理，应用数字测量技术，对介质损耗角正切值和电容量进行自动测量的一种新型仪器。
一般包含高压电桥、高压试验电源和高压标准电容器三部分。
怎样判定介质损耗角正切值及电容值测量
结果
10kV或额定电压下油纸绝缘耦合电容器介质损耗角正切值小于0.5，膜纸绝缘耦合电容器介质损耗角正切值小于0.2；每相并联电容器、串联电容器、交流滤波电容器、集合式电容器、耦合电容器和电容式电压互感器的电容分压器的电容值偏差不超出额定值的-5%～+10%范围，电容器叠柱中任何两单元的实测电容之比值与这两单元的额定电压之比值的倒数之差不应大于5%；断路器电容器电容值的偏差应在额定电容值的5%范围内。
对电容器组，还应测量总的电容值。
交流滤波电容器组的总电容值应满足交流滤波器调谐的标准。
