锂电池充电的原理解析锂离子电池的充电过程可以分为四个阶段:涓流充电(低压预充)、恒流充电、恒压充电以及充电终止。
锂电池充电器的基本要求是特定的充电电流和充电电压,从而保证电池安全充电。
增加其它充电辅助功能是为了改善电池寿命,简化充电器的操作,其中包括给过放电的电池使用涓流充电、电池电压检测、输入电流限制、充电完成后关断充电器、电池部分放电后自动启动充电等。
锂电池的充电方式是限压恒流,都是由IC芯片控制的,典型的充电方式是:先检测待充电电池的电压,如果电压低于3V,要先进行预充电,充电电流为设定电流的1/10,电压升到3V后,进入标准充电过程。
标准充电过程为:以设定电流进行恒流充电,电池电压升到4.20V时,改为恒压充电,保持充电电压为4.20V。
此时,充电电流逐渐下降,当电流下降至设定充电电流的1/10时,充电结束。

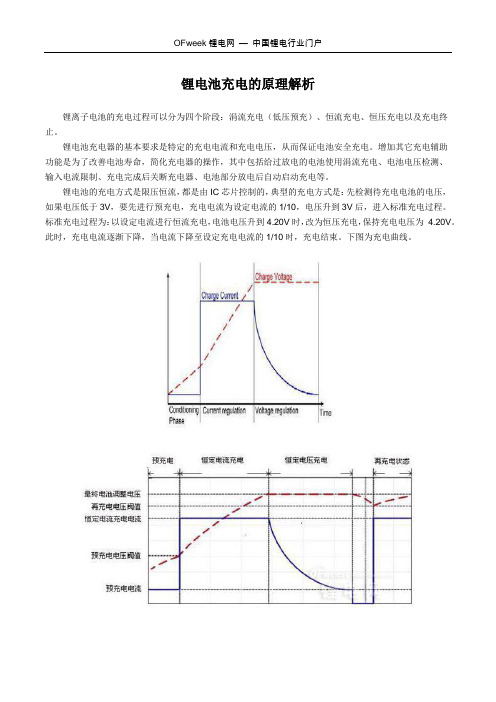

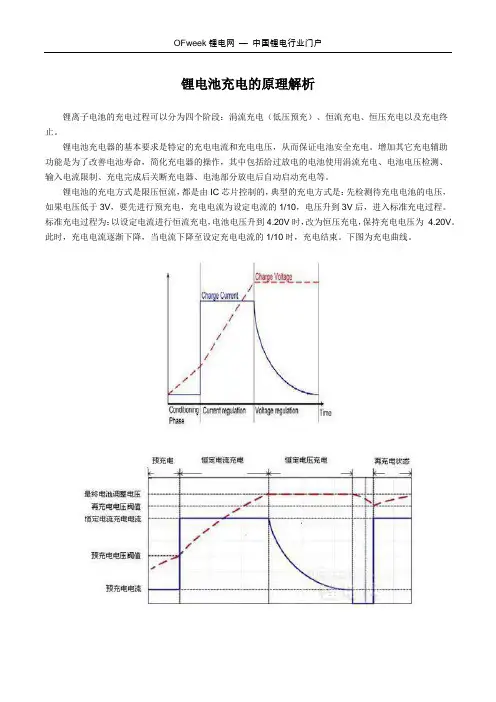

下图为充电曲线。
阶段1:涓流充电——涓流充电用来先对完全放电的电池单元进行预充(恢复性充电)。
在电池电压低于3V左右时采用涓流充电,涓流充电电流是恒流充电电流的十分之一即0.1c(以恒定充电电流为1A举例,则涓流充电电流为100mA),阶段2:恒流充电——当电池电压上升到涓流充电阈值以上时,提高充电电流进行恒流充电。
恒流充电的电流在0.2C至1.0C之间。
电池电压随着恒流充电过程逐步升高,一般单节电池设定的此电压为3.0-4.2V.阶段3:恒压充电——当电池电压上升到4.2V时,恒流充电结束,开始恒压充电阶段。
电流根据电芯的饱和程度,随着充电过程的继续充电电流由最大值慢慢减少,当减小到0.01C时,认为充电终止。
(C 是以电池标称容量对照电流的一种表示方法,如电池是1000mAh的容量,1C就是充电电流1000mA。
)阶段4:充电终止——有两种典型的充电终止方法:采用最小充电电流判断或采用定时器(或者两者的结合)。
最小电流法监视恒压充电阶段的充电电流,并在充电电流减小到0.02C至0.07C范围时终止充电。

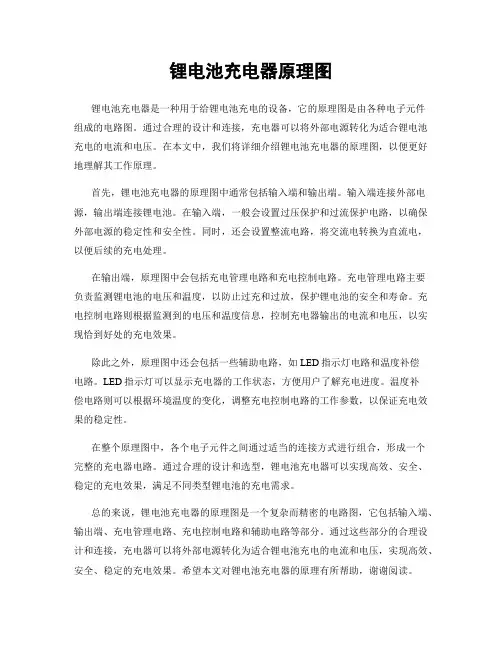

锂电池充电器原理图锂电池充电器是一种用于给锂电池充电的设备,它的原理图是由各种电子元件组成的电路图。
通过合理的设计和连接,充电器可以将外部电源转化为适合锂电池充电的电流和电压。
在本文中,我们将详细介绍锂电池充电器的原理图,以便更好地理解其工作原理。
首先,锂电池充电器的原理图中通常包括输入端和输出端。
输入端连接外部电源,输出端连接锂电池。
在输入端,一般会设置过压保护和过流保护电路,以确保外部电源的稳定性和安全性。
同时,还会设置整流电路,将交流电转换为直流电,以便后续的充电处理。
在输出端,原理图中会包括充电管理电路和充电控制电路。
充电管理电路主要负责监测锂电池的电压和温度,以防止过充和过放,保护锂电池的安全和寿命。
充电控制电路则根据监测到的电压和温度信息,控制充电器输出的电流和电压,以实现恰到好处的充电效果。
除此之外,原理图中还会包括一些辅助电路,如LED指示灯电路和温度补偿电路。
LED指示灯可以显示充电器的工作状态,方便用户了解充电进度。
温度补偿电路则可以根据环境温度的变化,调整充电控制电路的工作参数,以保证充电效果的稳定性。
在整个原理图中,各个电子元件之间通过适当的连接方式进行组合,形成一个完整的充电器电路。
通过合理的设计和选型,锂电池充电器可以实现高效、安全、稳定的充电效果,满足不同类型锂电池的充电需求。
总的来说,锂电池充电器的原理图是一个复杂而精密的电路图,它包括输入端、输出端、充电管理电路、充电控制电路和辅助电路等部分。
通过这些部分的合理设计和连接,充电器可以将外部电源转化为适合锂电池充电的电流和电压,实现高效、安全、稳定的充电效果。
希望本文对锂电池充电器的原理有所帮助,谢谢阅读。
充电器工作原理充电器是一种电子设备,用于给电池充电或为其他电子设备提供电力。
它通过将交流电转换为直流电,并控制电流和电压的输出来实现充电功能。
下面将详细介绍充电器的工作原理。
一、交流电转换为直流电大多数充电器都是通过交流电转换为直流电来实现充电功能。
交流电是指电流方向和大小周期性变化的电流,而直流电是指电流方向恒定的电流。
充电器中的整流电路用于将交流电转换为直流电。
整流电路通常由一个或多个二极管组成。
二极管是一种电子元件,具有只允许电流在一个方向通过的特性。
在充电器中,二极管将交流电的负半周(电流方向相反的半周)阻止通过,只允许正半周(电流方向相同的半周)通过。
通过这种方式,交流电被转换为具有相同方向的直流电。
二、控制电流和电压的输出充电器不仅需要将交流电转换为直流电,还需要控制输出的电流和电压,以保证充电的安全和有效性。
1. 电流控制充电器中通常会使用电流控制电路来控制输出电流的大小。
电流控制电路中的元件可以根据需要调整输出电流的大小。
例如,使用可变电阻器可以调整电流的大小,从而满足不同设备的充电需求。
2. 电压控制充电器还需要控制输出的电压,以确保充电过程中设备不受损坏。
电压控制电路通常由稳压器组成,稳压器可以保持输出电压的稳定性。
当负载变化时,稳压器会自动调整输出电压,以保持其恒定。
三、保护功能充电器通常还具备一些保护功能,以确保充电的安全性和可靠性。
1. 过流保护过流保护功能可防止充电器输出电流超过其额定值,避免对设备和电池的损坏。
当输出电流超过设定值时,保护电路会自动切断电流,以保护设备和电池的安全。
2. 过压保护过压保护功能可防止充电器输出电压超过设定值,避免对设备和电池的损坏。
当输出电压超过设定值时,保护电路会自动切断电压,以保护设备和电池的安全。
3. 过热保护过热保护功能可防止充电器因长时间工作而过热,避免对设备和电池的损坏。
当充电器温度超过设定值时,保护电路会自动切断电源,以保护充电器和设备的安全。

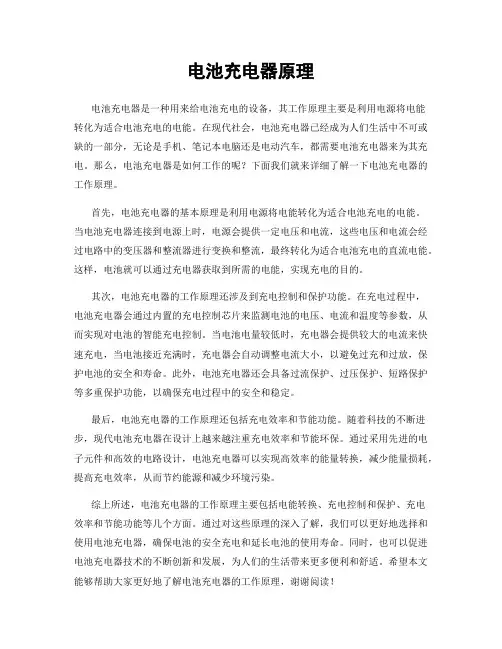

电池充电器原理电池充电器是一种用来给电池充电的设备,其工作原理主要是利用电源将电能转化为适合电池充电的电能。
在现代社会,电池充电器已经成为人们生活中不可或缺的一部分,无论是手机、笔记本电脑还是电动汽车,都需要电池充电器来为其充电。
那么,电池充电器是如何工作的呢?下面我们就来详细了解一下电池充电器的工作原理。
首先,电池充电器的基本原理是利用电源将电能转化为适合电池充电的电能。
当电池充电器连接到电源上时,电源会提供一定电压和电流,这些电压和电流会经过电路中的变压器和整流器进行变换和整流,最终转化为适合电池充电的直流电能。
这样,电池就可以通过充电器获取到所需的电能,实现充电的目的。
其次,电池充电器的工作原理还涉及到充电控制和保护功能。
在充电过程中,电池充电器会通过内置的充电控制芯片来监测电池的电压、电流和温度等参数,从而实现对电池的智能充电控制。
当电池电量较低时,充电器会提供较大的电流来快速充电,当电池接近充满时,充电器会自动调整电流大小,以避免过充和过放,保护电池的安全和寿命。
此外,电池充电器还会具备过流保护、过压保护、短路保护等多重保护功能,以确保充电过程中的安全和稳定。
最后,电池充电器的工作原理还包括充电效率和节能功能。
随着科技的不断进步,现代电池充电器在设计上越来越注重充电效率和节能环保。
通过采用先进的电子元件和高效的电路设计,电池充电器可以实现高效率的能量转换,减少能量损耗,提高充电效率,从而节约能源和减少环境污染。
综上所述,电池充电器的工作原理主要包括电能转换、充电控制和保护、充电效率和节能功能等几个方面。
通过对这些原理的深入了解,我们可以更好地选择和使用电池充电器,确保电池的安全充电和延长电池的使用寿命。
同时,也可以促进电池充电器技术的不断创新和发展,为人们的生活带来更多便利和舒适。
希望本文能够帮助大家更好地了解电池充电器的工作原理,谢谢阅读!。

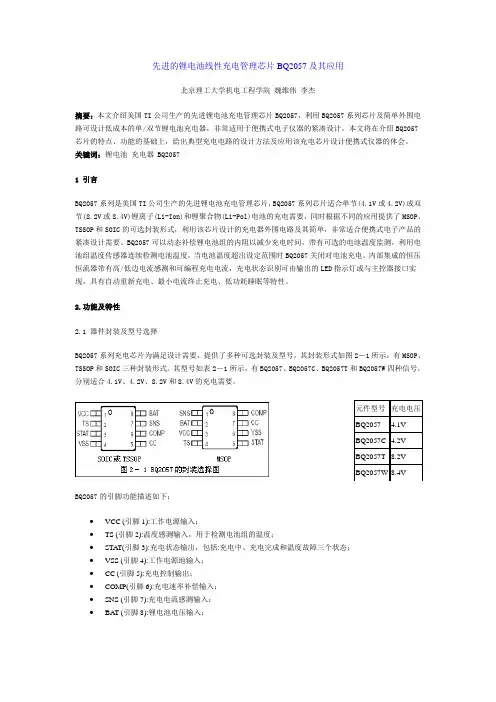

先进的锂电池线性充电管理芯片BQ2057及其应用北京理工大学机电工程学院魏维伟李杰摘要:本文介绍美国TI公司生产的先进锂电池充电管理芯片BQ2057,利用BQ2057系列芯片及简单外围电路可设计低成本的单/双节锂电池充电器,非常适用于便携式电子仪器的紧凑设计。
本文将在介绍BQ2057芯片的特点、功能的基础上,给出典型充电电路的设计方法及应用该充电芯片设计便携式仪器的体会。
关键词:锂电池充电器 BQ20571 引言BQ2057系列是美国TI公司生产的先进锂电池充电管理芯片,BQ2057系列芯片适合单节(4.1V或4.2V)或双节(8.2V或8.4V)锂离子(Li-Ion)和锂聚合物(Li-Pol)电池的充电需要,同时根据不同的应用提供了MSOP、TSSOP和SOIC的可选封装形式,利用该芯片设计的充电器外围电路及其简单,非常适合便携式电子产品的紧凑设计需要。
BQ2057可以动态补偿锂电池组的内阻以减少充电时间,带有可选的电池温度监测,利用电池组温度传感器连续检测电池温度,当电池温度超出设定范围时BQ2057关闭对电池充电。
内部集成的恒压恒流器带有高/低边电流感测和可编程充电电流,充电状态识别可由输出的LED指示灯或与主控器接口实现,具有自动重新充电、最小电流终止充电、低功耗睡眠等特性。
2.功能及特性2.1 器件封装及型号选择BQ2057系列充电芯片为满足设计需要,提供了多种可选封装及型号,其封装形式如图2-1所示,有MSOP、TSSOP和SOIC三种封装形式。
其型号如表2-1所示,有BQ2057、BQ2057C、BQ2057T和BQ2057W四种信号,分别适合4.1V、4.2V、8.2V和8.4V的充电需要。
BQ2057的引脚功能描述如下:∙VCC (引脚1):工作电源输入;∙TS (引脚2):温度感测输入,用于检测电池组的温度;∙STAT(引脚3):充电状态输出,包括:充电中、充电完成和温度故障三个状态;∙VSS (引脚4):工作电源地输入;∙CC (引脚5):充电控制输出;∙COMP(引脚6):充电速率补偿输入;∙SNS (引脚7):充电电流感测输入;∙BA T (引脚8):锂电池电压输入;2.2 充电状态流程BQ2057的充电状态流程如图2-3所示,其充电曲线如图2-2所示,BQ2057的充电分为三个阶段:预充状态、恒流充电和恒压充电阶段。
锂电池充电电路原理
锂电池充电电路原理主要涉及锂离子在电池正负极之间的移动。
以下是锂电池充电电路原理的简要介绍:
1.涓流充电:当电池电压低于3V左右时,采用涓流充电。
此时,充电电流是恒流充电电流的十分之一。
即0.1C(以恒定充电电流为1A为例,涓流充电电流为100mA)。
涓流充电用来对完全放电的电池单元进行预充,也称为恢复性充电。
2.恒流充电:当电池电压上升到涓流充电阈值以上时。
提高充电电流进行恒流充电。
恒流充电的电流在0.2C至1.0C之间。
电池电压随若恒流充电过程逐步升高,一般单节电池设定的此电压为
3.0-
4.2V。
3.恒压充电:当电池电压上升到
4.2V时,恒流充电结束,开始恒压充电阶段。
在恒压充电阶段,充电电压保持恒定。
充电电流逐渐下降。
当电流下降至设定充电电流的1/10时,充电结束。
总之,锂电池的充电原理是锂离子在电池正负极之间的移动。
在充电过程中,锂离子从正极脱嵌出来,通过电解质传递到负极。
同时发生正负极材料的氧化还原反应。
充电过程通过连接电池正负极与电源来完成。
具体的电路设计和元件选择将根据实际应用需求和电池特性而定。
制表:审核:批准:。
锂电池充电器原理锂电池应用越来越广泛,今天分享一个简单实用的锂电池充电器原理,原理图如下开关电源部分:1.输入高压整流部分:CN2是交流电输入接口,F1是保险丝,RT1是浪涌吸收热敏电阻,C1 FL1 是EMC滤波电路,R1 R2是放电电阻用来放掉C1上的残留电压,BD1是整流桥 EC2是滤波电容。
2.开关控制及功率部分:经整流滤波电路后,EC2上得到直流的300V高压,电容+端直接接到变压器初级绕组的3脚,从1脚出来经过开关管Q1再到电阻R17 R18 R19到地,R17 R18 R19是电流取样电阻。
变压器5 6 脚是辅助电源绕组,感应到的电压经D2整流,R7 R8限流后到EC1滤波,再送到控制管理IC的的5脚,给IC提供电压,R3 R9是启动电阻,R14是工作频率调整电阻,R4 5 6 C2 D1 R12 13组成峰值吸收电路。
3.工作流程:电源接通后启动电阻R3 R9级电阻EC1充电,充到一定电压后控制IC U1开始工作,从6脚输出PWM控制脉冲信号,经R11 耦合到Q1的栅极,R22 Z1是开关管Q1关断加速电路,R10是放电电阻,Q1开始导通,T1 初级绕级得到3正 1负的电动势能,随着Q1导通时间的增长,T1存储的电动势能强,流过Q R17 18 19的电流增大,R17 18 19电阻两端的电压上升,经R16 送到U1 的4脚,当U1 4脚上感应到的电压升到一定值时,从6脚输出低电平经R37 Z1使Q1判断,在Q1关断的同时T1次级绕组也感应到8正11负的电动势,经过D4 EC3后输出。
4.电压控制及反馈部份:R27 VR1 RJ1是电压取样电阻,U3是电压误差放大比较器,得到的误差电压经过U2反馈到U1的2脚,来调节6脚输出的PWM,来达到电压稳定充电部分:第一阶段恒流充电,R35 D5组成一个基准源电路,使电压稳定在0.6V,R32 R*1分压电阻分压后送到U4 比较器的3脚正相输入端作为电流误差的基准,R26是输出电流取样电阻,当输出电流达到设定的电流时,R26产生的压降经R31到U4比较器的2脚反相输入端,当2脚的电压高于3脚市定的电压时,比较器返转从1脚输出低电平,经D3 R32 到光耦的发光二极管阴极,使光耦工作通过U1控制使开关管导通时间变短(关断),变压器存储的电动势能就会减小,输出能量也跟着减小,这时输出电流开始下降,当下降到小于设定值后,U4比较器2脚的电压小于3脚的电压,这时比较器反转恢复到原来的状态,光耦停止工作,U1控制开关管Q1又开始导通,偱环这样的工作,达到恒流的目的。

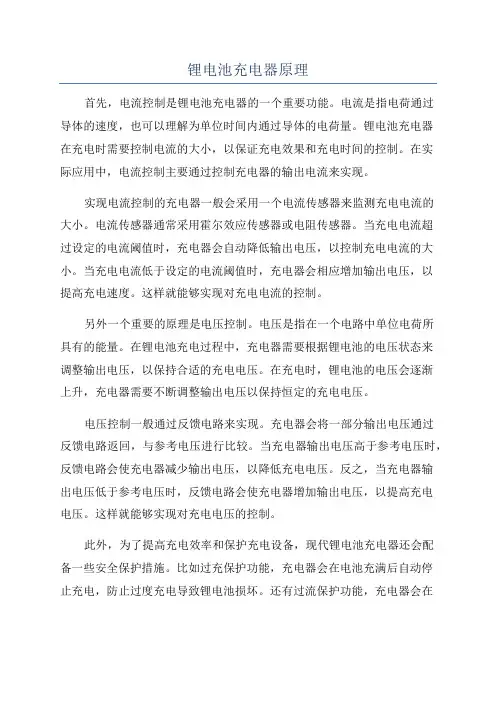

锂电池充电器原理首先,电流控制是锂电池充电器的一个重要功能。
电流是指电荷通过导体的速度,也可以理解为单位时间内通过导体的电荷量。
锂电池充电器在充电时需要控制电流的大小,以保证充电效果和充电时间的控制。
在实际应用中,电流控制主要通过控制充电器的输出电流来实现。
实现电流控制的充电器一般会采用一个电流传感器来监测充电电流的大小。
电流传感器通常采用霍尔效应传感器或电阻传感器。
当充电电流超过设定的电流阈值时,充电器会自动降低输出电压,以控制充电电流的大小。
当充电电流低于设定的电流阈值时,充电器会相应增加输出电压,以提高充电速度。
这样就能够实现对充电电流的控制。
另外一个重要的原理是电压控制。
电压是指在一个电路中单位电荷所具有的能量。
在锂电池充电过程中,充电器需要根据锂电池的电压状态来调整输出电压,以保持合适的充电电压。
在充电时,锂电池的电压会逐渐上升,充电器需要不断调整输出电压以保持恒定的充电电压。
电压控制一般通过反馈电路来实现。
充电器会将一部分输出电压通过反馈电路返回,与参考电压进行比较。
当充电器输出电压高于参考电压时,反馈电路会使充电器减少输出电压,以降低充电电压。
反之,当充电器输出电压低于参考电压时,反馈电路会使充电器增加输出电压,以提高充电电压。
这样就能够实现对充电电压的控制。
此外,为了提高充电效率和保护充电设备,现代锂电池充电器还会配备一些安全保护措施。
比如过充保护功能,充电器会在电池充满后自动停止充电,防止过度充电导致锂电池损坏。
还有过流保护功能,充电器会在充电电流过大时自动减小电流输出,以避免充电器过载。
此外,还有过温保护功能,当充电器温度过高时会自动断电,以防止过热损坏。
总结起来,锂电池充电器原理涉及电流控制和电压控制。
电流控制通过电流传感器监测充电电流大小,动态调节输出电压以控制充电电流。
电压控制通过反馈电路将输出电压与参考电压比较,动态调节输出电压以保持合适的充电电压。
除此之外,充电器还会配备各种保护措施,以提高充电效率和安全性。
锂电池充电器工作原理详解锂电池充电器是一种用于给锂电池充电的设备,它采用特定的工作原理来确保锂电池充电过程安全和高效。
本文将详细解释锂电池充电器的工作原理,包括锂电池充电器的类型、充电过程中的控制电路、充电器的保护功能以及充电器的工作原理。
一、锂电池充电器的类型目前市面上常见的锂电池充电器主要分为恒流充电器和恒压充电器。
恒流充电器是通过控制充电电流来充电,当电池电压低于设定值时,充电器会提供最大充电电流直到电池电压达到设定值,然后逐渐减小充电电流直至充电结束。
而恒压充电器则是通过控制充电电压来进行充电,当电池电压接近设定值时,充电器会减小充电电流直至充电结束。
二、充电过程中的控制电路在充电过程中,充电器通过控制电路来监测和调节充电电流和电压,以确保充电过程稳定和安全。
其中包括恒流充电器的电流控制电路和恒压充电器的电压控制电路。
电流控制电路通常采用电流采样电路和反馈控制电路来实现对电池充电电流的精确控制,而电压控制电路则包括电压采样电路和反馈控制电路,能够确保充电电压稳定在设定范围内。
三、充电器的保护功能一款优秀的锂电池充电器应该具备多重保护功能,以保障充电安全。
充电器通常包括过电压保护、过电流保护、短路保护、过温保护等功能,当电池或充电器出现异常情况时,充电器会自动切断充电电路以防止安全事故的发生。
四、充电器的工作原理充电器的工作原理主要通过控制电路和功率转换电路来实现。
当充电器接通电源后,控制电路会进行初始化,监测电池电压、温度和其他参数,并根据设定值调节功率转换电路输出的电流和电压,开始充电过程。
在充电过程中,控制电路会不断监测电池状态并实时调节输出电流和电压,直到电池充满或充电结束。
通过保护电路对充电器和电池进行实时监测和保护。
锂电池充电器通过恒流或恒压充电原理以及相应的控制电路和保护功能来确保充电过程高效、安全和稳定。
有效的充电器工作原理能够延长电池寿命,提高充电效率,同时避免了电池过充、过放等安全隐患。
锂电池充电电路原理及应用.锂电池充电电路原理及应用锂电池充电电路原理及应用锂离子电池以其优良的特性,被广泛应用于: 手机、摄录像机、笔记本电脑、无绳电话、电动工具、遥控或电动玩具、照相机等便携式电子设备中。
一、池与镍镉、镍氢可充电池锂离子电池的负极为石墨晶体,正极通常为二氧化锂。
充电时锂离子由正极向负极运动而嵌入石墨层中。
放电时,锂离子从石墨晶体内负极表面脱离移向正极。
所以,在该电池充放电过程中锂总是以锂离子形态出现,而不是以金属锂的形态出现。
因而这种电池叫做锂离子电池,简称锂电池。
锂电池具有:体积小、容量大、重量轻、无污染、单节电压高、自放电率低、电池循环次数多等优点,但价格较贵。
镍镉电池因容量低,自放电严重,且对环境有污染,正逐步被淘汰。
镍氢电池但单体且不污染环境,具有较高的性能价格比,电压只有1.2V,因而在使用范围上受到限制。
二、锂电池的特点1、具有更高的重量能量比、体积能量比;2、电压高,单节锂电池电压为3.6V,等于3只镍镉或镍氢充电电池的串联电压;3、自放电小可长时间存放,这是该电池最突出的优越性;4、无记忆效应。
锂电池不存在镍镉电池的所谓记忆效应,所以锂电池充电前无需放电;5、寿命长。
正常工作条件下,锂电池充/放电循环次数远大于500次;6、可以快速充电。
锂电池通常可以采用0.5~1倍容量的电流充电,使充电时间缩短至1~2小时;7、可以随意并联使用;8、由于电池中不含镉、铅、汞等重金属元素,对环境无污染,是当代最先进的绿色电池;9、成本高。
与其它可充电池相比,锂电池价格较贵。
.三、电池的内部结构锂电池通常有两种外型:圆柱型和长方型。
电池内部采用螺旋绕制结构,用一种非常精细而渗透性很强的聚乙烯薄膜隔离材料在正、负极间间隔而成。
正极包括由锂和二氧化钴组成的锂离子收集极及由铝薄膜组成的电流收集极。
负极由片状碳材料组成的锂离子收集极和铜薄膜组成的电流收集极组成。
电池内充有有机电解质溶液。
1
可选
2.
2.1
2121
元件型号
BQ2057
BQ2057C
BQ2057T
BQ2057W 8.4V BQ2057的引脚功能描述如下:
•VCC (引脚1):工作电源输入;
•TS (引脚2):温度感测输入,用于检测电池组的温度;
•STAT(引脚3):充电状态输出,包括:充电中、充电完成和温度故障三个状态;
•VSS (引脚4):工作电源地输入;
•CC (引脚5):充电控制输出;
•COMP(引脚6):充电速率补偿输入;
•SNS (引脚7):充电电流感测输入;
•BAT (引脚8):锂电池电压输入;
2.2 充电状态流程
BQ2057的充电状态流程如图2-3所示,其充电曲线如图2-2所示,BQ2057的充电分为三个阶段:预充状态、恒流充电和恒压充电阶段。
2.2.1 预充阶段在安装好电池并加上电源后,BQ2057首先检查工作电压VCC,当工作电压过低时充电器进入睡眠模式,若工作电压正常,则检查电池温度是否在设定范围,若不正常则进入温度故障模式,否则检测电池电压VBAT,当电池电压VBAT低于低压门限V(min)时,BQ2057以恒流IREG10%的电流IPRE对电池预充电,
2.2.2 恒流充电
在完成对电池预充或电池电压VBAT低于恒压VREG时,BQ2057进入恒流充电状态,此时由外部的感测电阻RSNS上的压降监控充电电流,该电阻可采取高/低边的连接方式,在高边电流检测中RSNS接在VCC和SNS引脚间,在低边电流检测中RSNS接在VSS 和SNS引脚间,如图2-4所示,通过SNS引脚获得充电电流的反馈,感测电阻由公式(1)计算:
其中IREG为预期的充电电流,VSNS可在BQ2057的电特性表中查得。
2.2.3 恒压充电
24
2.3 电池温度监测
BQ2057通过测量TS与VSS引脚间的电压实现对电池组温度的连续监测,常用热敏电阻作为温度传感器,并通过分压电阻实现,如图3-1所示。
分压电阻的阻值可根据参数计算。
BQ2057将该电压与内部的V(TS1)和V(TS2)门限电压比较以决定是否允许充电。
由于外部分压及内部门限电压均以VCC为参考,保证了温度检测电路不受工作电源VCC的波动影响。
当把TS引脚连到VCC或VSS时,可以禁止BQ2057的充电功能。
2.4 充电状态指示
BQ2057通过三态引脚STAT报告当前的充电状态:充电状态高电平、充电完成低电平、温度故障或睡眠状态高阻态。
当将STAT引脚与单LED或双LED反接方式连接时,可实现充电状态的LED指示,也可以将STAT口与仪器微控制器接口,微控制器通过识别STAT口的三种状态实现仪器的智能管理。
3.典型充电器电路设计
利用BQ2057设计的充电器电路简单,可广泛应用于目前的便携式电子系统的电源管理,对于便携式电子产品的紧凑设计很有意义。
采用BQ2057设计的锂电池充电电路可实现对1节或两节锂电池的充电,工作电源DC+根据充电锂电池组的电压选择,推荐工作电压4.5V~18V,电池组的正端电压PACK+接BAT引脚,TS引脚检测电池组的热敏电阻NTC通过分压电阻后的分压值,以此判断温度是否正常,BQ2057可设计由PNP晶体管或P沟道MOSFET管充电,在选择时应满足功耗要求,采用PNP晶体管的充电电路参看图3-1,采用P沟道MOSFET管的充电电路参看图3-2。
4.结束语
在我们所设计的便携式电子仪器中,选择了BQ2057W芯片设计仪器的7.2V锂离子电池组充电电路,该充电电路非常简单,整个充电过程及状态显示均由BQ2057单独实现,整个电源管理模块简单可靠,该充电器电路对于涉及到锂电池充电要求的电子系统设计很有价值。
