单层工业厂房毕业设计(借鉴分享)

——×××钢结构单层工业厂房设计学生姓名学号指导教师高福聚系（中心）土木工程系专业土木工程年级2007级论文答辩日期年月日中国海洋大学青岛学院土木工程系2010-12-21毕业设计任务书——×××钢结构单层工业厂房设计一、毕业设计的性质和目的毕业设计是学生在系统学完全部规定课程后，是大学生踏入社会前将所学知识系统应用到实际工程中的锻炼机会，是毕业生必须要进行的一项重要的实践性环节。

通过毕业实习对有关在建或已建的同类建筑物的学习、参观、考察，较全面直观地了解和掌握了有关办公建筑的基本设计内容、功能布局、概况、一般设计要求，办公建筑常用结构的基本形式、受力特点、结构构件的基本尺寸、计算方法，建筑施工技术、组织和管理，实习期间也熟知了有关建筑、结构、施工方面的规范，如何切合实际地将这些资料应用到工程实践中是毕业设计的主要目的。

二、毕业设计题目青岛×××工业厂房结构形式为门式刚架轻型钢结构房屋，用作仓储（或机械加工），结构形式为门式刚架轻型钢结构房屋。

三、设计资料1、建筑环境和规划某工业园位于青岛市黄岛区红石崖镇昆仑山路西侧，王黄路南侧，占地公顷，用地性质为工业用地。

地块内有一条输油管线和一条供水管线，大致将用地划分为两块。

用地北侧作为办公和生活用地，南侧为生产和仓储用地，西北角作为发展备用地。

办公区位于用地的东北角，设置一座主体5层的集办公、研发、销售为一体的综合楼，南侧布置一个小型广场和停车场，方便办公及来访。

生活区布置宿舍楼和一栋单元式公寓以及食堂，宿舍包括男、女单身公寓，可以根据生产的发展需要进行分期建设。

在宿舍楼附近空地可布置篮球场等体育设施，丰富住厂职工的业余生活。

生产和仓储区根据甲方的实际生产需要布置8个厂房和四个仓库区。

其中一个厂房设置两层，将密闭卫生要求较高的调料车间放置2层。

将仓库区放置用地西侧，既可以单独成立一个区，减少外来进出货对生产区的影响，又将生产和仓储紧密联系在一起，方便实际的生产需要。

网络教育学院本科生毕业论文（设计）题目：单层单跨工业厂房设计学习中心：辽宁本溪奥鹏学习中心层次：专科起点本科专业：土木工程年级： 09年秋季学号：学生：指导教师：完成日期： 2011年 9 月 21 日内容摘要单层工业厂房是形式简单的建筑结构物之一。

单层工业厂房设计的主要任务是排架主的和基础设计及配筋计算。

首先要充分了解设计任务，并根据相关资料选择合适的构件和确定柱网、基础的平面布置，然后对构件进行内力分析、内力组合进而设计截面、选择配筋并学出计算书，最后根据规范绘制施工图和注写图纸说明。

主要计算内容是排架内力的分析计算与组合。

关键词：排架；柱；基础目录内容摘要 (I)引言 (3)1 设计资料 (4)基本要求 (4)计算简图 (6)2 荷载计算 (7)排架上的荷载 (7)吊车荷载计算 (7)3 内力计算 (9)屋盖自重作用下内力计算（排架无侧移） (9)上、下柱荷载、吊车、吊车梁及轨道自重作用下的内力计算 (9)屋面活荷载作用下的内力计算 (10)吊车竖向荷载作用下的内力计算 (11)吊车水平荷载作用下的内力计算 (12)风荷载作用下的内力计算 (13)4 内力组合表 (15)5 排架柱设计 (17)柱截面配筋计算 (17)柱牛腿设计 (19)6 柱吊装验算 (20)设计吊装方案 (20)荷载计算 (20)内力计算 (20)截面承载力计算 (20)7 施工图绘制 (22)参考文献 (24)引言单层工业厂房是我国面积最大、覆盖资产最多的结构形式之一，随着时间的推移，现存的工业建筑由于自然老化、积累损伤，缺乏维护保养等原因，大批厂房需要鉴定、修复和加固。

单层工业厂房作为一个多层次、多关联的复杂系统，存在着大量的不确定因素，随着我国工业水平的不断提高,工业厂房的型式由单层单跨向着多层多跨发展,逐渐脱离刚性低矮建筑的范畴,不断体现出跨度大、重量轻和体型复杂等特点。

大型工业钢结构厂房对风荷载比较敏感,不利于结构抗风,特别是一些大型的工业厂房。

【关键字】毕业设计某单层工业厂房设计摘要本工程为一门式钢结构厂房, 位于某高新技术开发区。

设备安装生产线为新建，设计中主要包括建筑设计、结构设计、PKPM设计三方面内容。

建筑设计主要是确定建筑的平面、立面、剖面,以及对承重和维护结构进行布置。

结构设计部分首先确定结构方案以及承重构件的选型。

在此根底上完成厂房框架的内力分析及构件的设计，其内容包括门式刚架的内力计算和荷载组合,厂房柱的截面及节点设计,檩条设计,墙梁设计,吊车梁设计,钢筋混凝土根底设计和平台设计。

PKPM设计主要是对刚架进行计算，熟悉掌握PKPM系列软件的运用。

同时，对手算及机算的结果进行比较。

最终完成设计的全部内容。

关键词：钢结构建筑设计结构设计PKPM 钢筋混凝土根底AbstractThis project is a typical workshop of gate-like steel structure, which lies on rare earth high-tech development zone. the production-line of equipment-setup is new.The design mainly includes three factors: design of architecture; design of structure and designs base on the software of PKPM.The design of architecture contains the construction the plane, the vertical surface, the section plane as well as the arrangement of load-bearing and structure-maintenance.The design of structure first determine the design of constructure and carrier shaping. On this basis, analyze the endogenic force and design members, which include: the calculation of the endogenic force of gate-like steel carrier, design of section and joint of column, roofing purlin design, wall beam design, crane beam design, Reinforced concrete foundation design and platform design.Designs based on the software of PKPM is mainly about the calculation of Steel frame; Then master the PKPM series software familiarly ;At the same time ,compare the result which is calculated by hand with the complete result; Finally finish all the contents of this design.Key word:Steel structure; Design of architecture; Design of structure; PKPM; Reinforced-concrete foundation目录第一章设计原始资料-----------------------------------------------------161.1工程概况-------------------------------------------------------------161. 2设计原始资料---------------------------------------------------------16气象-------------------------------------------------------------16地质，地震-------------------------------------------------------16设计参数---------------------------------------------------------161. 3其他设计资料---------------------------------------------------------17第二章建筑设计说明------------------------------------------------------18 2．1工业建筑的特点及设计要求---------------------------------------------18 2．2平面设计-------------------------------------------------------------192．3平台设计-------------------------------------------------------------202．4剖面设计-------------------------------------------------------------232．5单层厂房定位轴线的标定-----------------------------------------------25 2．6立面设计-------------------------------------------------------------262．7 单层厂房的室内设计---------------------------------------------------29 2．8建筑构造做法----------------------------------------------------------31第三章结构设计部分------------------------------------------------------33 3．1钢结构的特点----------------------------------------------------------33 3．2结构方案--------------------------------------------------------------343．3构件选型--------------------------------------------------------------35屋面板与墙板------------------------------------------------------35檩条与拉条--------------------------------------------------------36墙梁--------------------------------------------------------------38吊车梁及轨道------------------------------------------------------38梁、柱------------------------------------------------------------39平台--------------------------------------------------------------40根底--------------------------------------------------------------41支撑及杆件--------------------------------------------------------413．4结构布置--------------------------------------------------------------41支撑的作用--------------------------------------------------------41支撑布置--------------------------------------------------------42柱间支撑的抗震构造措施------------------------------------------42支撑构件设计----------------------------------------------------43第四章结构设计部分----------------------------------------------------464．1基本设计规定--------------------------------------------------------464.6.1刚架荷载计算----------------------------------------------------724.6.2屋面恒荷载作用下的刚架内力计算----------------------------------734.6.3屋面活荷载作用下的刚架内力计算----------------------------------734.6.4左风荷载作用下的刚架内力计算------------------------------------794.6.5右风荷载作用下的刚架内力计算------------------------------------884.6.6吊车荷载作用下的刚架内力计算------------------------------------894. 7刚架内力汇总及组合计算---------------------------------------------1054. 8刚架侧移和截面验算-------------------------------------------------1084.8.1侧移计算----------------------------------------------------------1084.8.2刚架构件截面验算-----------------------------------------------1094. 9刚架连接节点设计---------------------------------------------------1144.9.1刚架梁柱连接节点设计-------------------------------------------1144.9.2刚架跨中节点设计-----------------------------------------------1164.9.3柱脚设计-------------------------------------------------------1174.9.4牛腿设计-------------------------------------------------------1214. 10基础设计----------------------------------------------------------1234.11.1平台板--------------------------------------------------------1274.11.2次梁设计------------------------------------------------------1284.11.3主梁设计------------------------------------------------------1294.11.4平台柱设计----------------------------------------------------131第五章PKPM设计部分---------------------------------------------------133第六章外文翻译-------------------------------------------------------1896. 1外文原稿-----------------------------------------------------------1896. 2中文翻译-----------------------------------------------------------196设计参考书目-----------------------------------------------------------202第一章设计原始资料1.1工程概况本工程为一门式刚架结构厂房,设备安装生产线为新建，厂方位于某高新技术开发区。

北京城市学院毕业设计(论文）单层双跨工业厂房结构设计学生姓名：学号： 0812******* 班级: 08土木升专业：土木工程学部：城市建设学部指导教师：2010年5月单层双跨工业厂房结构设计Single pair of inter-industrial building design学生：班级： 08土木升学号： 0812*******学部：城市建设学部专业：土木工程指导教师：职称：副教授工作单位：湖南先导建筑工程有限公司毕业设计（论文）完成时间：自 2009 年 11 月至 2010 年 5 月【摘要】单层厂房指层数仅为一层的工业厂房，适用于生产工艺流程以水平运输为主，有大型起重运输设备及较大动荷载的厂房，如机械制造工业、冶金工业和其他工业等。

单层厂房的骨架结构，由支撑各种竖向的与水平的荷载作用的构件所组成。

厂房依靠各种结构构件合理连接为一整体，组成一个完整的结构空间以保证厂房的坚固、耐久。

我国广泛采用钢筋混凝土排架结构和钢架结构，通常由横向排架、纵向联系构件、支撑系统构件和围护结构等几部分组成。

单层砖柱厂房具有选价低廉、构造简单、施工方便等优点，在中小型工业厂肩中得到广泛应用，但单层厂房的端墙（山墙)受风面积较大,内部空间要求、厂房屋顶面积、荷载等均较大，构造复杂，如何进行有效的荷载效应组合、选取最不利内力组合，作为柱及基础的设计依据，将是本文要重点解决的问题。

关键词:内力组合;偏心受压；钢筋;混凝土【Abstract】Single plant means the layer is only a layer of industrial plant，applied to the production process to the level of transport—based，large material handling equipment and large dynamic load plants, such as machinery manufacturing industry, metallurgical industry and other industries . Single plant of the skeleton structure, the support of various vertical and horizontal loads consisting of components。

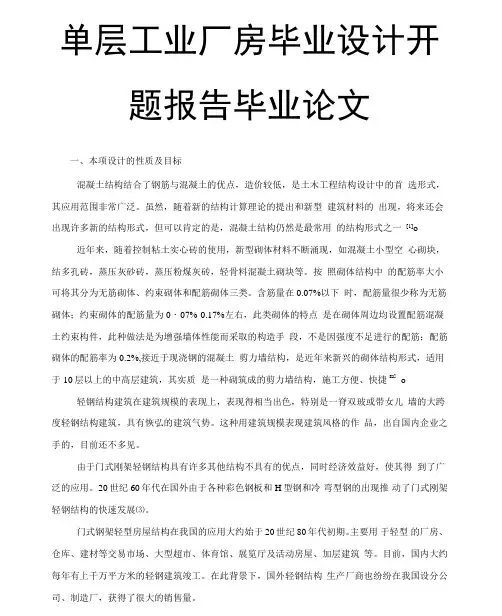

单层工业厂房毕业设计开题报告毕业论文一、本项设计的性质及目标混凝土结构结合了钢筋与混凝土的优点，造价较低，是土木工程结构设计中的首选形式，其应用范围非常广泛。

虽然，随着新的结构计算理论的提出和新型建筑材料的出现，将来还会出现许多新的结构形式，但可以肯定的是，混凝土结构仍然是最常用的结构形式之一[1]o 近年来，随着控制粘土实心砖的使用，新型砌体材料不断涌现，如混凝土小型空心砌块，结多孔砖，蒸压灰砂砖，蒸压粉煤灰砖，轻骨料混凝土砌块等。

按照砌体结构中的配筋率大小可将其分为无筋砌体、约束砌体和配筋砌体三类。

含筋量在0.07%以下时，配筋量很少称为无筋砌体；约束砌体的配筋量为0・07%-0.17%左右，此类砌体的特点是在砌体周边均设置配筋混凝土约束构件，此种做法是为增强墙体性能而采取的构造手段，不是因强度不足进行的配筋；配筋砌体的配筋率为0.2%,接近于现浇钢的混凝土剪力墙结构，是近年来新兴的砌体结构形式，适用于10层以上的中高层建筑，其实质是一种砌筑成的剪力墙结构，施工方便、快捷E2]o 轻钢结构建筑在建筑规模的表现上，表现得相当出色，特别是一脊双玻或带女儿墙的大跨度轻钢结构建筑，具有恢弘的建筑气势。

这种用建筑规模表现建筑风格的作品，出自国内企业之手的，目前还不多见。

由于门式刚架轻钢结构具有许多其他结构不具有的优点，同时经济效益好，使其得到了广泛的应用。

20世纪60年代在国外由于各种彩色钢板和H型钢和冷弯型钢的出现推动了门式刚架轻钢结构的快速发展⑶。

门式钢架轻型房屋结构在我国的应用大约始于20世纪80年代初期。

主要用于轻型的厂房、仓库、建材等交易市场、大型超市、体育馆、展览厅及活动房屋、加层建筑等。

目前，国内大约每年有上千万平方米的轻钢建筑竣工。

在此背景下，国外轻钢结构生产厂商也纷纷在我国设分公司、制造厂，获得了很大的销售量。

而其中轻型门式刚架的设计建造就大力推动了轻钢结构的发展⑷。

随着我国钢材产量的逐年增加和高强度、高性能建筑结构用钢的大量生产，我国已进入了大力发展钢结构建筑的新时期。

单层钢结构厂房设计摘要单层工业厂房是一种广泛应用于仓库，厂房宿舍，食堂等配套房屋，的厂房绝大多数见于轻工、电子、仪表、通信、医药等行业，单层钢结构厂房具有用途广泛、建筑简易、施工期短、经久耐用、造价合理等优点，随着我国钢产量的增大，很多厂房都采用了钢结构。

越来越广泛的使用亦代表着要求我们建造的工业厂房设计必须贯彻执行国家的有关方针政策，做到技术先进、经济合理、安全适用、确保质量，符合节约能源和环境保护的要求。

单层厂房在自重上决定了它具有远胜于其他混凝土结构的抗震能力，但亦由于它构造简单带来了结构在抵抗其他荷载上能力的不足。

单层厂房的端墙（山墙）受风面积较大，内部空间要求、厂房屋顶面积、荷载等均较大，构造复杂，如何进行有效的荷载效应组合、选取最不利内力组合，作为柱及基础的设计依据，将是本文要重点解决的问题。

关键词：建筑简易；施工期短；经久耐用；JINGANG MONOLAYER STEEL STRUCTRE WORKSHOPDESIGNAbstractSingle-layer workshop is a kind of widely used in warehouse, factory dormitory, canteen and other ancillary buildings, plant most in light industry, electronics, instrumentation, communications, medical and other industries, monolayer steel structure workshop has wide application, simple construction, short construction period, durable advantages, reasonable cost, with the increase of steel production in China, many factories have adopted steel structure. More and more widely used also represents the industrial plant design requirements we built to implement the relevant national policies, to advanced technology, reasonable economy, safety and quality, meet the energy saving and environmental protection requirements. Single-layer workshop decided its seismic capacity is far better than other concrete structure in the weight, but also because of its simple structure brought structure in resistance to other load capacity. Single-layer workshop end wall (gable) wind area is larger, the internal space requirements, building roof area, loads are large, complex structure, how to effectively of combination of action effects, select the most unfavorable combination of internal forces, design basis as column and foundation, is the key to solve the problem.KEYS：Building simple; the construction period is short; durable;目录1工程概况 (1) (1)（柱子与基础图1张，A2图纸，打印的计算书一本） (2)2建筑方案设计说明 (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4)3结构方案设计说明 (5) (5) (5) (5) (5) (6) (6) (6) (6) (7) (8) (8) (8) (9) (11) (15) (20) (20) (28) (28) (29) (35) (35) (35) (35) (37) (39) (40) (40) (40) (40) (42) (46)（A柱） (46) (48) (49) (49) (50) (50) (50) (51) (51) (52)结论 (55)参考文献 (60)谢辞 (57)附录 (58)1工程概况. 设计条件任务该车间由原材料工段、加工段、半成品段到组装成品工段组成，要求有良好的采光和通风条件。

混凝土单层工业厂房结构设计学生姓名： XXXXXX学号： XXXXXXXXXXX班级： XXXXXX专业：土木工程指导教师： XXXXXX概述单层厂房指层数仅为一层的工业厂房，适用于生产工艺流程以水平运输为主，有大型起重运输设备及较大动荷载的厂房，如机械制造工业、冶金工业和其他工业等。

单层厂房的骨架结构，由支撑各种竖向的与水平的荷载作用的构件所组成。

厂房依靠各种结构构件合理连接为一整体，组成一个完整的结构空间以保证厂房的坚固、耐久。

我国广泛采用钢筋混凝土排架结构和钢架结构，通常由横向排架、纵向联系构件、支撑系统构件和围护结构等几部分组成。

单层砖柱厂房具有选价低廉、构造简单、施工方便等优点，在中小型工业厂肩中得到广泛应用，但单层厂房的端墙(山墙)受风面积较大，内部空间要求、厂房屋顶面积、荷载等均较大，构造复杂，如何进行有效的荷载效应组合、选取最不利内力组合，作为柱及基础的设计依据，将是本文要重点解决的问题。

关键词：内力组合；偏心受压；钢筋；混凝土目录前言 11.设计条件与资料 (1)21.1建筑物基本条件 2 1.2设计资料 21.3设计要求 32.确定柱的截面尺寸 33.荷载计算 44.排架的内力分析 75.排架的内力组合 166.柱的截面设计 167.柱的吊装验算 208.基础的设计 229.绘制施工图 28参考文献 32致谢 33北华航天工业学院课程设计单层工业厂房前言单层厂房的结构特点大致可分为砌体结构、混凝土结构和钢结构。

一般情况下，无吊车或吊车吨位不超过5t，其跨度在15m以内，柱顶标高在8m以下，无特殊工艺要求的小型厂房，可采用由砖柱、钢筋混凝土屋架或木屋架或轻钢屋架组成的砌体结构；当吊车吨位在250t以上或跨度大于36m的大型厂房，或有特殊工艺要求的厂房（如设有10t以上锻锤的车间以及高温车间的特殊部位等），一般采用钢屋架、钢筋混凝土柱或者是全钢结构，其他大部分厂房均可采用混凝土结构。

本科生毕业论文（设计）题目：单层单跨工业厂房设计学习中心：奥鹏学习中心层次：专科起点本科专业：土木工程年级： 2012 年春季学号： 121099303746学生：沈星佑指导教师：程关文完成日期： 2014年1 月 18日内容摘要本次设计的题目为生产车间，位于经济开发区。
