设计题目2：十二班中学教学楼方案设计一、目的要求：为配合《房屋建筑学》第一至第四章理论教学，进行一次建筑方案设计，培养学生综合运用建筑设计原理去分析问题和解决问题，从中了解方案设计的方法和步骤。
二、设计条件：3、总平面设计：（1）教学楼：占地面积按设计（2）运动场：设250米环形跑道（附100米直跑道），田径场1个，篮球场2个，排球场1个。
（3）绿化用地（兼生物园地）：300～500㎡4、建筑标准：（1）建筑层数：1～4层（2）层高：教学用房3.6～3.9m办公用房3.0～3.4m（3）结构：混合结构或钢筋混凝土框架结构（4）门窗：木门、铝合金窗(或塑钢窗)（5）装修：根据当地社会经济状况，自行确定。
（6）走道宽（轴线尺寸）：2.4～3.0m（中间走道），1.8～2.1m（单面走道）。
（7）采光：教室窗地比为1/4，其他用房为1/6～1/8。
（8）卫生：设室内厕所（蹲式大便器、小便槽或小便斗），数量按男女学生各半计算。
男厕所：40～50人一个大便器，两个小便斗（或1m长小便槽）。
女厕所：20～25人一个大便器。
三、设计内容及深度本设计按方案设计深度要求进行，用AutoCAD软件计算机制图，2#图纸两张。
完成下列内容：1、平面图：各层平面，比例1/100～1/200（1）底层各入口要画出踏步、花池、台阶等。
（2）尺寸标注为两道，即总尺寸与轴线尺寸。
（3）确定门窗位置、大小（按比例画，不注尺寸）及门的开启方向。
（4）楼梯要按比例尺寸画出梯段、平台及踏步，并标出上下行箭头。
（5）标出剖面线及编号。
（6）注明房间名称。
（7）标图名及比例。
2、立面图：入口立面及侧立面，比例1/100～1/200。
（1）外轮廓线画中粗线，地坪线画粗实线，其余画细实线。
（2）注明图名及比例。
3、剖面图：1～2个剖面，比例1/100。
（1）剖切部分用粗实线，看见部分用细实线；地坪为粗实线，并表示出室内外地坪高差。
（2）尺寸标两道，即各层层高及建筑总高。
城市十二班中学教学楼方案设计说明清晨的阳光透过窗帘，洒在了设计图纸上，笔尖轻轻滑过，思路如同涌动的溪流，一幕幕设计方案在脑海中浮现。
今天，我将用十年的经验，为城市十二班中学教学楼的设计献上一份心力。
一、设计理念我们要确立一个清晰的设计理念：绿色、环保、人文、实用。
这四个关键词将贯穿整个教学楼的设计过程，从选址、规划到施工、使用，每一个环节都要严格遵循这一理念。
二、选址与规划1.选址城市十二班中学教学楼选址位于城市边缘，交通便利，环境优美。
周边配套设施齐全，有利于学生全面发展。
同时，考虑到地形的起伏，我们选择了地势较高的地块，以保证教学楼的通风、采光和排水。
2.规划教学楼占地面积约为10000平方米，建筑总面积约为30000平方米。
建筑风格以现代简约为主，强调线条的美感和空间的合理性。
规划中，我们将教学楼分为教学区、办公区、活动区三个部分，实现功能的分区与融合。
三、教学区设计1.教室教室是教学区的重要组成部分，我们采用小班制教学，每个教室容纳40人。
教室内部采用环保材料，保证空气质量。
墙面采用隔音板，避免干扰。
每个教室都配备多媒体教学设备，满足现代化教学需求。
2.实验室实验室是培养学生实践能力的重要场所。
我们设立物理、化学、生物三个实验室，每个实验室可容纳20人。
实验室内部设备齐全，满足各类实验需求。
3.图书馆图书馆是学生自主学习的重要场所，我们设立一个面积为500平方米的图书馆，藏书量为5万册。
图书馆内部采用智能化管理系统，方便学生借阅。
四、办公区设计1.教师办公室教师办公室分为独立办公室和公共办公室两种。
独立办公室面积为20平方米，配备空调、电脑等办公设备。
公共办公室面积为40平方米，可供多名教师共同使用。
2.行政办公室行政办公室分为校长办公室、教导处、总务处等，每个办公室面积为20平方米。
办公室内部采用环保材料，保证空气质量。
五、活动区设计1.体育馆体育馆位于教学楼一侧，占地面积约为1000平方米。

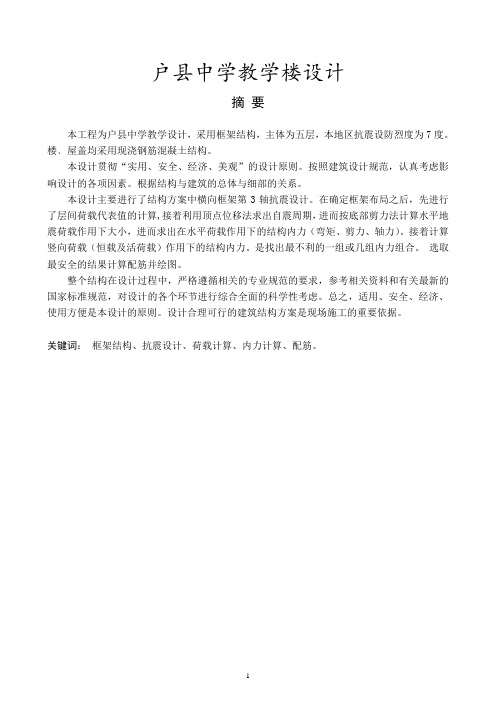

户县中学教学楼设计摘要本工程为户县中学教学设计，采用框架结构，主体为五层，本地区抗震设防烈度为7度。
楼﹑屋盖均采用现浇钢筋混凝土结构。
本设计贯彻“实用、安全、经济、美观”的设计原则。
按照建筑设计规范，认真考虑影响设计的各项因素。
根据结构与建筑的总体与细部的关系。
本设计主要进行了结构方案中横向框架第3轴抗震设计。
在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。
接着计算竖向荷载（恒载及活荷载）作用下的结构内力。
是找出最不利的一组或几组内力组合。
选取最安全的结果计算配筋并绘图。
整个结构在设计过程中，严格遵循相关的专业规范的要求，参考相关资料和有关最新的国家标准规范，对设计的各个环节进行综合全面的科学性考虑。
总之，适用、安全、经济、使用方便是本设计的原则。
设计合理可行的建筑结构方案是现场施工的重要依据。
关键词：框架结构、抗震设计、荷载计算、内力计算、配筋。
Huxian middle school teaching buildingdesignAbstractThe project for the middle school teaching design, the frame structure, main body for five layer in the region, and the seismic fortification intensity of 7 degrees. Floor, roof adopts cast-in-place reinforced concrete structure.This design implementation "practical, safe, economy, beautiful" design principle. According to the architectural design standard, carefully consider the factors influence the design. According to the structure and building overall and detail relationship.This design mainly the structure scheme transverse frame third shaft seismic design. In determining the layout of the framework, after the first layer load representative value calculation, then use the vertex displacement method for from the earthquake cycle, and then according to the bottom shear method for calculation of the horizontal seismic loads size, and then find out under horizontal loads of the structural internal force, bending moment, shear force and axial force). Then calculated the vertical load (constant load and live load) under the action of an internal structure. The most unfavorable is to find a group or groups of internal force combination. To select the most safe results the reinforcement and drawing.The whole structure in the design process, strictly abide by relevant professional standard requirements, reference related material and the latest national standards, the design of each part of comprehensive scientific consideration. In short, applicable, safe, economic and easy to use is the design principle. Design of building structure is rational and feasible scheme is an important basis for site construction. Keywords: frame structure, seismic design, the load calculation, internal force calculation, reinforcement.前言本设计是按照西安科技大学高新学院2013年毕业设计要求编写的毕业设计。
城市十二班中学教学楼方案设计说明城市十二班中学教学楼方案设计说明第一章建筑一、工程概况本教学楼为四层砖混结构，位于城市市区内，建筑面积约220m2，建筑总高度13.8m，建筑耐火等级为二级。
二、设计依据1.建筑设计防火规范GBJ16－872.住宅设计规范GB50096－19993.民用建筑设计通则JGJ37－874.设计单位的设计委托书5.有关现行设计规范及规定6.建设单位提供的场地现状图及规划图7.建设单位认定的建筑设计方案图三、功能布置教学楼房间及使用面积普通教室12间１２×５４ｍ２生物实验室1间１×７２ｍ２物理实验室1间１×７２ｍ２化学实验室1间１×７２ｍ２微型计算机教室1间１×７２ｍ２音乐教室1间１×７２ｍ２语言教室1间１×７２ｍ２办公室4间４×１５ｍ２教研室１２０ｍ２门卫室1间１×１５ｍ２厕所１２０ｍ２四、立面及造型设计1．造型整体建筑采用南低北高的体块，从外部尤其由校园西入口进入后能产生丰富的层次感，从内部使用又可给庭院带来足够丰富的阳光。
考虑到教学楼位置比较重要，因此对各个立面均做了精心的设计，以满足各个方向的视觉需求。
体块的穿插组合，材质的虚实对比，光影的斑剥错落，使得整个建筑富有现代感。
2．表皮教学楼立面关键因素之一便是开窗形式，为避免普通做法中常会带来的眩光问题，本方案将教室两端黑板对应位置做成毛玻璃，并与内墙齐平，其余部分做成一般玻璃与外墙平，本是出于功能使用的需要，但也带来了意外的效果。
3．色彩规划要求建筑色彩应满足教学建筑的特征，不必过于花俏，但也应在平淡中略加提神之处，起到“点睛”的作用。
因此本方案中外墙面整体采用红色调，在檐口处凹入一白色的色带，局部用暗红色，意体现中国通中的浓淡相宜的意境，显得清新淡雅。
五、技术经济指标总建筑面积：220平方米其中：一层建筑面积：1794.1平方米二层建筑面积：1794.1平方米三层建筑面积：1794.1平方米四层建筑面积：422.8平方米建筑总高度：13.8米基地面积：1248.1平方米建筑容积率： 1.52建筑密度：0.36第二章结构一、拟建场地抗震设防烈度为7度，设计基本地震加速度值为0.10g 第一组。
目录摘要 (3)绪论 (5)1 建筑设计理念及设计依据 (6)1.1设计理念 (6)1.2工程概况 (6)1.3设计依据 (7)2 建筑设计 (8)2.1平面设计 (8)2.2立面设计 (9)2.3建筑剖面设计 (10)2.4其它部分详细做法和说明 (10)3 截面尺寸初步估计 (12)3.1柱截面设计 (12)3.2梁的截面设计 (12)4 框架侧移刚度的计算 (13)4.1横梁线刚度I B的计算 (13)4.2柱线刚度I C的计算 (14)4.3各层横向侧移刚度计算 (14)5 竖向荷载及其内力计算 (16)5.1计算单元的选择确定 (16)5.2竖向荷载统计 (16)5.3竖向荷载内力计算 (18)5.2重力荷载代表值计算及荷载汇总 (30)6 水平荷载计算 (33)6.1风荷载计算 (33)6.2地震荷载计算 (36)7框架的内力组合 (41)7.1梁柱的内力组合 (41)7.2柱端弯矩设计值的调整 (46)8 截面设计 (47)8.1框架梁截面设计 (47)8.2框架柱截面设计 (49)8.3楼板设计 (55)9 楼梯计算 (58)9.1示意图 (58)9.2荷载计算 (58)10 基础设计 (60)10.1荷载设计值 (60)10.2A、D柱独立基础的计算 (60)10.3B、C柱基础配筋 (63)毕业设计总结 (66)致谢...................................................................... 错误！未定义书签。
摘要根据教学楼设计规范和其它相关标准，以及设计要求和提供的地质资料，设计该框架结构教学楼。
按照先建筑后结构，先整体布局后局部节点设计步骤设计。
主要内容包括：设计资料、建筑设计总说明、建筑的平面、立面、剖面图设计说明，以及其它部分的设计说明；结构平面布置及计算简图确定、荷载计算、内力计算、内力组合、主梁截面设计和配筋计算、框架柱截面设计和配筋计算、次梁截面设计配筋计算、楼板和屋面设计、楼梯设计，基础设计等。
中学教学楼结构设计一、设计任务在某市区内某地段建造一幢中学教学楼（24-36个班），包括教学、行政管理及辅助用房等，总建筑面积4500-8000平方米。
二、设计条件1、采用现浇钢筋混凝土框架结构，并选择横向承重方案，根据使用要求，层高为3.6米。
轴线尺寸如图所示。
2、该工程地质条件为：场地地段地势平坦，场地类别为二类，地基土质均匀，地基承载力特征值为f=230KN/m2。
3、抗震设计要求：为6度抗震设防。
4、风荷载：主导风向为东南风，基本风压：0.35 KN/m2。
5、雪荷载：雪荷载标准值s0 =0.25 KN/m2。
6、活荷载：楼面活荷载标准值3.5 KN/m2 ，屋面活荷载标准值0.7 KN/m2 （按不上人的钢筋混凝土屋面考虑）。
7、材料：根据设计要求选用混凝土等级为C30，钢筋为HRB335级及HPB335级。
8、主要建筑作法：屋面（自上而下）：采用40厚混凝土整体滑动刚性屋面防水，10-20厚海泡石隔热、水泥砂浆找平层20mm厚、水泥砂浆找坡层、120mm钢筋混凝土板、20mm厚石灰砂浆抹灰。
楼面：（自上而下）：水泥砂浆找平层20mm厚、水泥砂浆找坡层、120mm钢筋混凝土板、20mm厚石灰砂浆抹灰。
外纵墙：3.6m高钢框玻璃窗、窗下900mm高240mm 厚混凝土盲孔空心砖墙，外墙水刷石、内墙面20mm厚粉刷。
对中间轴线处的一般框架（简称中间框架），其计算单元如图所示。
对其他位置的框架，除荷载的大小和作用形式有差别：如山墙处的边框架，竖向楼面荷载大致为中间框架的一半；与楼梯间相邻的框架，竖向荷载应考虑楼梯构件的传力形式和位置等，因此，这些框架也均可仿照本例进行设计。
目录摘要 (3)绪论 (5)1 建筑设计理念及设计依据 (6)1.1设计理念 (6)1.2工程概况 (6)1.3设计依据 (7)2 建筑设计 (8)2.1平面设计 (8)2.2立面设计 (9)2.3建筑剖面设计 (10)2.4其它部分详细做法和说明 (10)3 截面尺寸初步估计 (12)3.1柱截面设计 (12)3.2梁的截面设计 (12)4 框架侧移刚度的计算 (13)4.1横梁线刚度I B的计算 (13)4.2柱线刚度I C的计算 (14)4.3各层横向侧移刚度计算 (14)5 竖向荷载及其内力计算 (16)5.1计算单元的选择确定 (16)5.2竖向荷载统计 (16)5.3竖向荷载内力计算 (18)5.2重力荷载代表值计算及荷载汇总 (30)6 水平荷载计算 (33)6.1风荷载计算 (33)6.2地震荷载计算 (36)7框架的内力组合 (41)7.1梁柱的内力组合 (41)7.2柱端弯矩设计值的调整 (46)8 截面设计 (47)8.1框架梁截面设计 (47)8.2框架柱截面设计 (49)8.3楼板设计 (55)9 楼梯计算 (58)9.1示意图 (58)9.2荷载计算 (58)10 基础设计 (60)10.1荷载设计值 (60)10.2A、D柱独立基础的计算 (60)10.3B、C柱基础配筋 (63)毕业设计总结 (66)致谢...................................................................... 错误！未定义书签。
摘要根据教学楼设计规范和其它相关标准，以及设计要求和提供的地质资料，设计该框架结构教学楼。
按照先建筑后结构，先整体布局后局部节点设计步骤设计。
主要内容包括：设计资料、建筑设计总说明、建筑的平面、立面、剖面图设计说明，以及其它部分的设计说明；结构平面布置及计算简图确定、荷载计算、内力计算、内力组合、主梁截面设计和配筋计算、框架柱截面设计和配筋计算、次梁截面设计配筋计算、楼板和屋面设计、楼梯设计，基础设计等。
