电源进线柜原理图

低压柜进线母联图纸分析一、简介：1、该组合有两路进线开关一个母联开关组成，正常运行时两路进线开关在闭合状态，母联开关在分闸状态。

2、当备自投开关在手投手复时，一路进线失压时该路进线跳闸，母联开关不动作。

3、当备自投开关在自投手复时，一路进线失压时该路进线跳闸，母联开关闭合由另一路电源带全部负荷。

4、当备自投开关在自投自复时，一路进线失压时该路进线跳闸，母联开关闭合由另一路电源带全部负荷；当失压进线的电源恢复正常时母联开关跳闸，该路进线合闸；恢复正常运行模式。

二、进线原理图分析1、进线柜继电器得电图开关分闸条件：1）手动分闸条件：a ）开关在合闸位置 b ）按手动分闸按钮2）自动分闸条件：a ）开关在合闸位置 b ）母线失压1KT 常闭触点闭合 开关分闸无论自动手动与备自投位置无关。

开关合闸条件：1） 手动合闸条件：a ）开关在分闸位置 b ）2号进线或母联开关有一个在分闸位置c ）备自投在手投手复或者在自投手复位置d ）按合闸按钮合闸2）自动合闸条件：a ）开关在分闸位置 b ）2号进线或母联开关有一个在分闸位置 c ）备自投在自投自复位置 d ）1号进线母线电压正常。

三、 母联原理图分析1、母联开关分闸分析开关分闸条件：1） 手动分闸条件：a ）开关在合闸位置 b ）备自投在手投手复或者在自投手复位置c ）按分闸按钮分闸2） 自动分闸条件：a ）开关在合闸位置 b ）备自投开关在自投自复位置c ） 1号进线开关在合闸位置且2号进线母线电压正常2、 母联开关合闸分析开关合闸条件：1） 手动合闸条件：a ）开关在分闸位置 b ）1号进线或2号进线开关有一个在分闸位置且无故障c ）备自投在手投手复位置 d ）两路电源有一路电压正常e ）按合闸按钮合闸2）自动合闸条件：a ）开关在分闸位置 b ）2号进线或2号进线开关有一个在分闸位置且无故障 c ）备自投在自投手复或自投自复位置 d ）有一路电源电压失压。

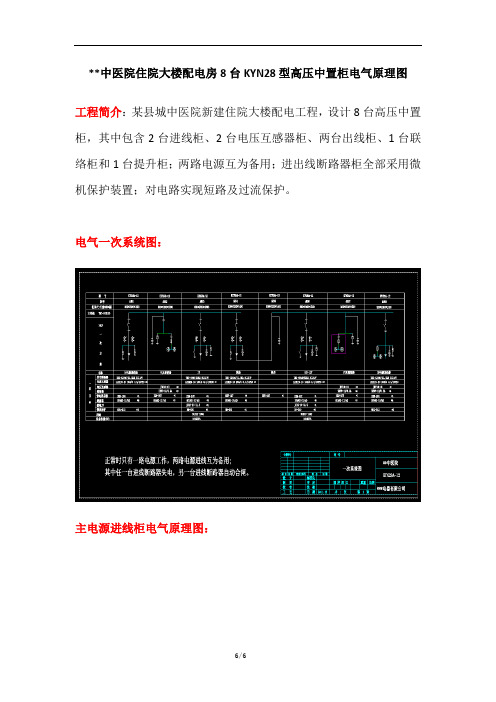

**中医院住院大楼配电房8台KYN28型高压中置柜电气原理图
工程简介：某县城中医院新建住院大楼配电工程，设计8台高压中置柜，其中包含2台进线柜、2台电压互感器柜、两台出线柜、1台联络柜和1台提升柜；两路电源互为备用；进出线断路器柜全部采用微机保护装置；对电路实现短路及过流保护。

电气一次系统图：
主电源进线柜电气原理图：
备用电源进线柜二次原理图：
联络柜二次原理图：
提升柜二次原理图：
电压互感器柜二次原理图：
出线柜二次原理图：。

很多电工不清楚的高压计量柜，今天从原理图和接线图来分析关于计量这块，我是放在算是KYN28这个系列最后的，因为计量这块通常供电局把控比较严格。

简单说下计量的方案，一般有高供高计和高供低计，而我们今天要讲的也是比较常见的高供高计。

计量柜，安装专用计量表（装置）的柜体，称为计量柜。

在我国计量柜一般指的是电能计量柜。

KYN28柜如图是一台进线带计量柜，也有单独成柜的计量柜，我们今天主要讲单独成柜的计量柜。

主要元器件：电压互感器、电流互感器、避雷器、高压熔断器、带电显示器等。

同时计量柜也可以采用计量手车，即将电压互感器和电流互感器装于手车。

计量手车注意：电能表、电压电流互感器一般供电局提供或需要进行校验。

三，原理图。

如图，这里没有一次系统图。

（只是拿来分析学习之用。

）原理图如图，大致回路给标注出来了，我们一个个来分析：（1）材料清单：材料清单如图，我们需要了解其型号和数量，同时需要注意这里有未列出来的。

（2）电流回路：电流回路如图，有几个点给大家说明下：①这里利用了2个电流互感器做一个电流回路。

②这里用的是计量手车，所以这里对应出来的是航空插座上的点如XP:3 。

（和真空断路器类似。

）③接线盒，接线盒的好处我提一点就是因为一般电度表是供电局提供，所以我们只需要接线至接线盒就行，后面的预留起来就行，比较方便。

（图纸连片有啥作用？欢迎讨论。

）接线盒④电度表和无功表后面接线图分析。

（3）电压回路：电压回路这里只需要说明一点哦，也是我之前有分享过得内容，你看这里是几个电压互感器采用的什么接法呢？一样欢迎讨论，不明白的可以私信我或者留言，我会晚一点评论告诉大家。

（4）带电显示器回路以及小车闭锁回路：带电显示器回路以及小车闭锁回路以下几点需要注意：①电源问题：这里采用了直流屏提供的KM,比较稳定可靠。

②带电显示器DXN和DSN电磁锁。

（之前也讲过一般有接地刀的配置T型带电显示器无电磁锁，无接地刀的一般配置Q型带电显示器配置电磁锁。
